11系新平法规则应用手册 (侯杰)

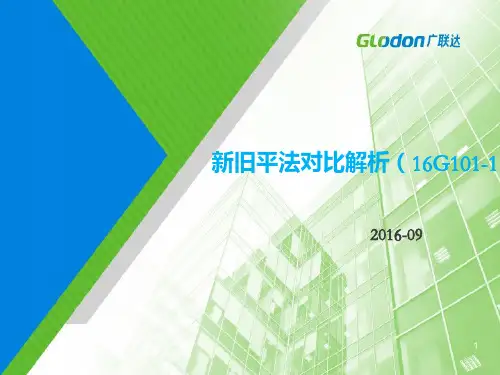

16平法和11平法的区别
48
柱平法制图规则和标准构造详图
16G P8
11G P8
1、上部嵌固部位注写，新增3种场景的说明。 2、框架柱嵌固部位为基础顶面时，无需注明。11G中要求由设计注明。 3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不 仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
替代
同时废止
16G101-1；适用现浇混凝土框架、剪力墙、梁、板，替代原1 16G101-2；适用现浇混凝土板式楼梯，替代原11G1011-02 16G101-3；适用独立基础、条形基础、筏型基础、桩基础，替
修订背景
近几年，建筑行业发展迅速，新的建筑理念和建筑形式广泛应用。为适应 展要求，我国设计与施工所依据的主要规范《混凝土结构设计规范（2015版） 2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继改版或修订 抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实施 地震动参数区划图》GB 18306-2015自2016年6月1日起实施，该标准中取消不设 调整提高部分城镇的地震基本烈度。
16G 无此页
11G P63
1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集
影响
对设计有影响
算量是依据设计考虑抗震和非抗震计算，没有影响
57
KZ边柱和角柱柱顶纵向钢筋构造
16G P67
影响
11G P59
对设计、施工有影响 算量有影响。
1、节点①：附加角筋，11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须 2、节点⑤：11G无且伸至梁底的要求。
11G101-1新平法的应用与对比
11G101-1新平法的应用与对比针对规范和新平法相关的变化，产品部先给各分支公司下发一些概要介绍：三大规范陆续实施引起了一些重要变化；11G101系列图集在规范的基础上做了修订，替代了原来的6本平法图集，也引起了一系列的锚固、搭接、节点构造的变化。
广大造价工作者都会受到影响，需要重新学习，需要应对新规范新平法带来的变革和影响。
注：相关的宣传资料会通过《用户挚友》传递给用户！三大规范陆续实施：《混凝土结构设计规范》GB 50010-20102011年7月1日实施《建筑抗震设计规范》GB 50011-20102010年12月1日实施《高层混凝土结构技术规程》JGJ 3-20102011年10月1日实施规范变化对“建筑工程造价”、“建筑工程量计算”重要影响的方面，归纳有以下几点：一、材料变化：钢筋和混凝土都是大量消耗资源和能源的材料，持续的大规模基建已难以为既；新规范GB 50010-2010坚持“四节一环保”的可持续发展国策，混凝土结构必须走高效节材的道路。
1、混凝土强度等级逐步提升混凝土强度等级逐步提高至C60，强度的优化选择：经济性（强度价格比）随强度递增；淘汰低强度混凝土；结构混凝土选择：素混凝土C15，钢筋混凝土C20，高强度钢筋混凝土C25，疲劳混凝土构件C30，预应力混凝土构件C30、不宜C40，删除原规范中的山砂混凝土。
2、钢筋高强-高性能发展趋势应用高强、高性能钢筋，根据受力性能选择适当的牌号钢筋。
选择月牙肋钢筋及光圆钢筋作为普通受力钢筋。
选择螺旋肋钢丝、光圆钢丝、钢绞线以及螺纹钢筋作为承载预应力的受力钢筋。
普通钢筋：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。
新规范实施后的钢筋牌号及标志为：HPB300—ΦHRB335—B HRBF335—B FHRB400—C HRBF400—C FHRB500—D HRBF500—D FRRB400—C二、基本构造变化：放宽伸缩缝间距控制，增补控制措施，引导缝的概念；适当增加保护层厚度，一般情况稍增，恶劣环境增加较多；基本锚固长度及修正系数，采用机械锚固以适应高强钢筋应用；钢筋接头传力性能削弱及控制原则，对搭接、机械连接及焊接的限制；最小配筋率的双控原则，大截面配筋率的调整原则；1、混凝土保护层保护层定义不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值-普遍增加辅助钢筋的直径。
11G101钢筋平法图集-文档资料
柱非连接区变化
27
增加地下室增加钢筋在嵌固部分构 造
28
箍筋加密区的变化
29
小墙肢全程加密区的变化
30
增加QZ、LZ加密区
31
绑扎区域内箍筋加密变化
32
墙上柱构造变化
33
梁上柱平直段变化
区别在钢筋直径大于等于25 时
34
框架柱变截面变化
0.5和弯折长度
35
新增加框架柱变截≤1/6节点
鲁班钢筋（施工版）V6.0.0~V8.0.2版
本创建的工程
98
二、新增11G101图集算法
计算规则 新增11G101，支持新老图集之间的相互
切换
箍筋算法模块修改，新老图集保护层算
法不同
99
100
2.1 计算长度设定—定尺长度新增四级钢
101
2.2 锚固设置
细化构件小类 开放搭接值、搭接系数、接头率 砼等级里面新增“C45、C50、C55、C60” 新增四级钢 新增“备注” 11G版本新增“基本锚固设置”，锚固值
剪力墙竖向变截面构造
53
新增加节点
54
剪力墙竖向钢筋顶部构造
墙身顶部纵筋构造，老图集为板底 增加Lae，新图集为弯折12d。
55Biblioteka 剪力墙竖向钢筋顶部构造剪力墙边缘构 件竖向钢筋连 接构造，老图 集区分约束构 件及构造构件， 其中搭接按 1.2Lae计算， 新图集不区分， 其中搭接按Lle 计算。
83
悬挑梁构造的不同（新）
84
剪力墙插入框支梁构造
剪力墙在框支梁中的锚固，老图集按伸至框支梁底弯折计算，新图集墙身按锚固 Lae计算，边缘构件按按锚固1.2Lae计算。
解读新国标设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》
柱打印：省纸版>>清晰版>>自定字体：大中小义>>我们都知道从2011年9月1日起，11G101系列平法正式发布实施，那新平法的编制原因是什么？新平法对我们造价员会有什么影响？我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后，我们将按照11G101-1的顺序，向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高，耐久性不足，难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映，防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够，而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢，统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责，快速设计急功近力，水平不高，质量存疑7.规范管理体制有待改进，垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低，结构截面及自重偏大，配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在，我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布，混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的，规范从发布至今已经使用了近10年，随着科学技术的进步，发现规范中存在不少的问题，例如材料强度偏低，配筋偏大。
新技术应用滞后，像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面，大家都知道我国是地震多发国家，唐山地震后我们国家订立了“小震不坏，中震可修，大震不倒”的抗震设防目标，但是2008年的汶川地震和2010年的玉树地震，都超过了当地的设防烈度，造成了人员和财产的重大损失。
因此在地震过后，住房和城乡建设部组织专家，对建筑和基础设施的破坏情况进行研讨，并着手开始修订一系列规范。
(整理)11G101系列新平法讲解.
11G101系列新平法讲解《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G101平法施工图详解精讲
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
新平法规则11g101-1变更内容
新平法规则11G101-1变更内容1.柱1.1柱箍筋表达式中增加核芯区箍筋表示方法：在括号中表示核芯区箍筋配置的类型、直径和间距；（P9页）ф10@100/250(ф12@100)芯柱就是在框架柱截面中三分之一左右的核心部位配置附加纵向钢筋及箍筋而形成的内部加强区域。
12 芯柱是框架柱中的一部分，因此，芯柱只计算钢筋工程量，不计算砼工程量，在程序矩形柱、圆形柱定义中加入芯柱定义的相关几何尺寸参数和纵向钢筋及箍筋参数，芯柱纵向钢筋、箍筋的计算方法同矩形柱外围钢筋的算法。
（缺省状态下芯柱的定义参数部分被折叠收起，用选择控制框控制其开启。
）31.2新规则规定：要在楼层标高表加注上部结构嵌固部位的标高；(p11页)在楼层定义中增加一个“嵌固部位”的设置功能，用于计算地下室柱的竖向钢筋长度和箍筋根数统计；（P58页）1) 对于非地下室的柱，“嵌固部位”=“基础顶面”位置，基础顶面的非连接区=Max (Hn/3 ,hc, 500)；2) 对于地下室内的柱，“嵌固部位”高于“基础顶面”位置，一般是在地下室顶面；基础顶面的非连接区=Max (Hn/6 ,hc, 500)；嵌固部位的非连接区=Max (Hn/3 ,hc, 500)；（程序计算柱钢筋前，需要确定嵌固位置，以判断嵌固部位的非连接区长度。
）451.3在柱计算中增加以下判断：当上、下柱截面尺寸相同，但b边或h边钢筋数量各不相同时，上、下柱除4个角筋外，b边和h边的钢筋不可能上下对应连接，这样上层柱的竖向钢筋则必须要有插筋锚入下柱内，即在根数不同的b边或h边，上柱的钢筋仍然按中间层柱钢筋长度计算，但上柱竖向钢筋应同时存在对应的插筋，目前对于这种情况程序只计算了中间层竖向钢筋，没有计算插筋，使得上柱竖向钢筋是悬空的，因为上层柱的钢筋是从距楼面一定非连接区以上开始布置的。
6插筋长度=（本层净高Hn+柱顶梁高hb）-该钢筋当前层预留长度（S11a、S21a、S11b、S21b）+ 插入下柱内的锚固长度(1.2LaE)781.4 当某层连接区的高度小于纵向钢筋分两批搭接所需的高度时，应改用机械连接或焊接；(p57页)（程序原来对这种情况是将搭接区向柱的上、下两端非连接区延伸处理，相对来说是减少了上下非连接区的范围，即有部分钢筋搭接伸到的非连接区内搭接。
16平法和11平法区别
计算出 la=？ laE=？
16平法和11平法区别
11G基本锚固计算锚固搭接
烦
16平法和11平法区别
分析对比
16G与11G锚固搭接对比
16平法和11平法区别
基本锚固
16G P57
11G
1、11G月16G基本锚固lab、labe相同，16G非抗震和抗震拆成2个表。 2、16G没有给出修改系数和计算规则。后面直接给出了锚固搭接表。 2、11G中的换算关系：la=lab*ζa laE= ζaE*la llE=ζl* laE ll= ζl*la （换算起来比较繁琐，取 值等方式容易起误差）
1、虚线部分表示弯折既可以内侧、也可以外侧弯折。 2、原“基础底面”，修改为“基础顶面”；修订。
影响 设计、施1工6平有法和小1的1平影法区响别，对算量没有影响。
梁上柱LZ纵筋构造
16G P65
11G P61
1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化。 2、16G要求伸至梁底且≥20d,弯折长度15d 2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋。（不是只设置两道柱箍筋就可以了）
16平法和11平法区别
平法的发展
03G101系列 《03G101-1》《03G101-2》 《04G101-3》《04G101-4》 《06G101-1》《08G101-5》 《08G101-11》
11G101系列 《11G101-1》 《11G101-2》 《11G101-3》
16平法和11平法区别
16平法和11平法区别
柱嵌固部位的计算
什么是嵌固部位？ 嵌固部位即嵌固端就是平常 说的固定端,不允许构件在 此部位有任何位移或相对嵌 固端以上部位位移很小。
最新11G——101图集平法学习总结汇总
最新11G——101图集平法学习总结汇总11G——101图集平法学习总结平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟框架、剪⼒墙、梁、板）》11G101-2《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟板式楼梯）》11G101-3《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（独⽴基础、条形基础、筏板基础及桩承台基础）》平法的标⾼定义：按平法设计绘制结构施⼯图时，应当⽤表格或其他⽅式注明包括地下和地上各层的结构层楼(地)⾯标⾼、结构层⾼及相应的结构层号。
结构层楼⾯标⾼系指将建筑图中的各层地⾯和楼⾯标⾼值扣除建筑⾯层及垫层做法厚度后的标⾼，结构层号应与建筑楼层号对应⼀致。
11G101-1⼀、柱1柱的分类框架柱（KZ）;框⽀柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪⼒墙上柱（QZ）。
2柱平法施⼯图的表⽰⽅法2.1列表注写⽅式：系在柱平⾯布置图上，分别在同⼀编号的柱中选择⼀个截⾯标注⼏何参数代号：在柱表中注写柱号、柱段起⽌标⾼、⼏何尺⼨与配筋的具体数值，并配以各种柱截⾯形状及其箍筋类型图的⽅式，来表达柱平法施⼯图。
2.2 截⾯注写⽅式：系在柱平⾯布置图的柱截⾯上，分别在同⼀编号的柱中选择⼀个截⾯，以直接注写截⾯尺⼨和配筋具体数值的⽅式来表达柱平法施⼯图。
⼆、剪⼒墙1剪⼒墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;⾮边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙⾝：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对⾓暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对⾓斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
1.★★★广联达计算设置特别注意
如右图：图中的柱墩高度为300高，是依据筏 板底标高为柱墩顶标高，因此柱墩实际高度为300 +筏板厚；若忽律了高度的设置则钢筋、砼、土 方或防水采用软件计算的都会产生的很大的量差。
②需特别注意软件其它属性中是否扣减板/筏板面筋和是否扣减板/筏板 底筋此两项的设置，一般情况设计的大样中标明了面筋贯通，底筋需 断开锚入斜独基础中； 处理方式3、假如斜基础斜面钢筋配置与底面钢筋不一致的情况，我 们利用柱墩处理就受到限制，计算砼无影响，但是计算钢筋我们能否 利用广联达现有构件进行一气呵成计算。下面给大家推荐一种处理方 式供大家参考。利用集水坑来处理完全能够实现底筋与斜面钢筋配筋 不一致的情况。首先新建一集水坑构件，根据集水坑属性按图设置参 数，注意设置“坑板顶标高”时这里需要设置为筏板的顶标高，这样 集水坑凹进部分用标高已填平，设置“放坡输入方式”选取按放坡底 宽，然后根据设计图纸输入放坡底宽的距离，这样所形成的构件三维 就与采用柱墩处理方式一致了，最后就依据属性栏一一配上设计的钢 筋即可完成。（下面利用软件给大家一起分享。）
通常设计说明中均会有以下设计说明内容，我们应该如何在软件中进度设 置相应的项目。
6.8、正确合理使用板构件中的底筋、面筋、跨板受力筋、板负筋；
说明：板上层钢筋只有一个方向是拉通布置时，不能使用板面筋绘制，因 为绘制的板面筋软件是不计算板分布钢筋，可采用跨板受力筋或板负筋 进行绘制，因为这两种构件能够计算板出的分布钢筋；
6.5、在工程中梁两侧附加箍筋是每个框架结构、框架剪力结构工程必不可 少必须得进行设置的工作内容，这里就不多提了，有的同事喜欢在绘图 区域进行自能布置，但是为了准确性一般情况下我个人是不会采用自能 布置；原因是自动布置附加箍筋和吊筋是相关的，我自能布置了附加箍 筋那么我还得自己检查一道吊筋是否按设计布置了（一般情况有附加箍 筋的位置不一定设计要求做吊筋、并且有的时候吊筋的配筋也不是完全 一致的）因此我还是老老实实的一根梁一根梁的做，做梁的时候我们按 设计完成了集中标注和原位标注外以及标高调整正确后，还有应该特别 注意到梁附加箍筋、附加吊筋是否填添加、梁侧面钢筋是否设置正确。
11图集平法标准答疑要点
11图集平法标准答疑要点1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。
基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。
如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。
2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。
按柱的砼标号计算梁筋锚固长度。
3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。
平法未考虑此两种情况。
平法不是包括所有结构设置的，也做不到。
4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。
5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。
因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。
实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。
6》问：剪力墙施工缝设在何处为宜？答：不知道。
但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。
7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。
8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。
9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。
10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。
11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。
如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。
11G101结构标准设计新平法规则详解
新图集规定：要在楼层标高表加注上部结构嵌固部位的标高；
（p11页）老图集楼层标高表没有此规定；
新图集中当基础顶面与嵌固部位不在同一位置时，基础顶面
以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6
且大于等于Hc且大于等于500，并规定设计应注明嵌固部
修编将原03G101-1（柱、梁、墙平法）和04G101-4（板平
容与上部结构协调统一后编入新的11G101-1标准设计图集
柱、梁、墙、板平法） ，适用于基础顶面以上结构施工图
设计，方便设计施工人员使用。
将原独立基础、条形基础、筏板基础及桩基承台等标准图集 修编统一为11G101-3标准设计图集。11G101新平法规则 自2011年9月1日起实施对应旧平法规则 自2011年9月1日起同时废止
11G101-2
混凝土结构施工图平面整体表示方法制图规则和构造详 图（现浇混凝土板式楼梯）》 代替
03G101-2
混凝土结构施工图平面整体表示方法制图规则和构造详 图（现浇混凝土板式楼梯）》
11G101-3
混凝土结构施工图平面整体表示方法制图规则和构造详
图（独立基础、条形基础、筏形基础及桩基承台）》
代替
04G101-3
混凝土结构施工图平面整体表示方法制图规则和构造详 图（筏形基础）》
08G101-5
混凝土结构施工图平面整体表示方法制图规则和构造详 图（箱形基础和地下室结构）》
06G101-6
混凝土结构施工图平面整体表示方法制图规则和构造详 图（独立基础、条形基础、桩基承台）》2.新旧平法规则的主要区别
位所在位置。（p58页）
11g101-1平法识图与钢筋算量
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。 粱顶面标高高差，系指相对于结构层楼面标高的高差值，对于位于结构夹层的粱，则指相对于结构夹层楼面标高的高差有高差时，须将其写入括号内，无高差时不注。
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
*
*
2.支座负筋----中间支座
中间支座负筋长度=中间支座宽度+左右两边伸出支座的长度
Ln怎么取值？
第一排：Ln/3 第二排：Ln/4
例题： 条件： 结构抗震等级一级；砼C25；钢筋接头百分率为50%。 要求： 计算支座负筋长度。
2.支座负筋
2.支座负筋
习题： 条件： 结构抗震等级一级；砼C25；钢筋接头百分率为50%。 要求： 计算支座负筋长度。
*
*
配筋构造分析
配筋构造分析
目 录
梁平法
2
梁平法----钢筋算量
2.3
*
*
分析在平法中出现的钢筋类型
1、梁上部贯通钢筋 2、梁端支座负筋 3、架立钢筋 4、梁下部钢筋
5、腰筋 6、拉筋 7、吊筋 8、箍筋
钢筋算量
*
*
钢筋算量
1、梁上部贯通钢筋
上部贯通纵筋长度=（通跨净长+两端支座锚固长度+搭接长度*接头个数）*根数
梁平法----平法规则
2.1
*
*
梁平法图中表示的是什么意思？
梁钢筋的标注方法
*
*
返回
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中体标注
11G101结构标准设计新平法规则详解-推荐下载
本次修编是按《混凝土结构设计规范》GB50010-2010、《建筑 抗震设计规范》GB50011-2010、《高层混凝土结构技术规程》 JGJ3-2010 等新规范对图集中标准构造详图部分进行了修订；结 合设计人员习惯对制图规则部分内容进行了调整。
修编将原 03G101-1（柱、梁、墙平法）和 04G101-4（板平法） 的内容合并为一本，并将原 08G101-5 中地下室部分内容与上部 结构协调统一后编入新的 11G101-1 标准设计图集（柱、梁、墙、 板平法），适用于基础顶面以上结构施工图设计，方便设计施工 人员使用。
1.新平法规则概述
《混凝土结构施工图平面整体表示方法制图规则和构造详图》 (11G101)已经中华人民共和国住房和城乡建设部于 2011-07-21 批准正式发布(建质[2011]110 号)，自 2011 年 9 月 1 日起正式执 行，原标准设计图集 03G101-1、03G101-2、04G1013、04G101-4、06G101-6、08G101-5 同时废止。
3
详图(独立基础 替
、条形基础、
筏形基础及桩
基承台)》
2.新旧平法规则的主要区别
代
标准设
计号
标准设计名称
《混凝土结构施工图
平面整体表示方法制
03G101- 图规则和构造详图(现
1
浇混凝土框架、剪力
墙、框架—剪力墙、
框支剪力墙结构)》
《混凝土结构施工图
平面整体表示方法制 04G101- 图规则和构造详图(现
标准设计 标准设计名称 号
11G101-
1
《混凝土结构
施工图平面整
体表示方法制
图规则和构造
替 详图(现浇混凝
11系新平法规则应用手册 (侯杰)
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网 土木工程网 土木工程网 土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
新平法图集点评
11G101新平法图集点评之一：绪论原03~08G101平法系列图集于2011年9月1日废止，取而代之的是11G101-1，11G101-2和11G101-3新平法图集。
从96G101始，平法已经作过几次大的改动，从96系列到00系列到03系列到现在的11系列。
可以编一本平法小史。
新的平法图集分三册：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）代替原(03G101-1、04G101-4 )，同时把原属于08G101-5中地下室外墙等构造移植到11G101-1墙一节。
11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土板式楼梯）替代原（03G101-2 ）11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）代替原（04G101-3、08G101-5、06G101-6）。
这次，用户很恐慌，刚学完甚至是刚买就又淘汰了，因为它们前后之间的时间跨度很短，03系列最后一本图集是08G101-11，是在2008年12月1日才开始实施，还来不及适应。
现在政府定额更新速度不快，上海还在用93和2000定额，至今没新的定额，实际上建筑业新工艺新技术新材料日新月异，但定额仍保持它的稳定性。
规范修改其实也不算频繁，前版本是2002，时间跨度较长，这怎么能朝令夕改呢，只有平法图集变更频繁。
这其实是在变相抢钱，稍微作点修改和变化就可以又出版捞钱了，中国人全沾上铜臭了。
标准图集的制订、修订、出版及软件开发和软件升级已形成一个庞大的产业链和利益链，图集的编者可借此收获稿酬，出版社当然是收入不菲，因为“标准”具有垄断性质，有定价权，价格奇高，培训机构也有新的商机，甚至连软件开发商也借此收取昂贵的升级费。
利益集团利益均沾，全由使用者买单。
图集由标准院牵头和把持，闭门造车，随意性大，不经实体大比例试验和足尺构造破坏试验，没有起码的严谨的科学精神，只在原图集上修修补补，年年推出名目繁多的新图集，请问，这些图集有多少是有价值的？只是利益团体在大发其财。
11G钢筋新平法规范讲解
顶层边角柱节点
03G101
11G101
顶层边角柱节点
03G101
11G101
影响：每种节点都不一样，组合形式复杂，钢筋形式 多，计算难
顶层中柱节点
0131G101
11G101-3： 独基、条 基、筏基、
桩基 11G10
6个设计院 共同编制
1
11G101-2： 板式楼梯
发行：-1： 8.29日，2、3:9月
下旬
代替03G1012
11G101-1： 墙、梁、 板、柱
代替03G1011、 04G101-
4
新图集适用范围
三大规范的陆续实施对设计、施工、造价等建筑 行业引起重大变化；
钢筋种类变化的原因和修订原则
现状：
1、中国年耗钢筋6.3亿吨，目前 以低强度的335 Mpa为主力钢筋， 235 Mpa为辅助钢筋 2、国际趋势：已经淘汰200 Mpa 级钢筋，形成300、400、500 （600）Mpa级钢筋的局面；以 400、500Mpa级为主力钢筋。
修订原则：
1、根据“四节一环保”的要求，提倡应用高强、高性能钢筋； 2、优先使用400Mpa级钢筋；积极推广500Mpa级钢筋；取消 235 Mpa光圆钢筋；逐步限制、淘汰335 Mpa级钢筋。最终形成 300、400、500 Mpa的强度梯次，与国际接轨。
抗震修正系数
影响：锚固值计算繁琐，各种系数不便记忆
软件处理
单元二 通用部分
• 1、钢筋类型变化 • 2、保护层变化 • 3、锚固计算 • 4、机械锚固
弯钩和机械锚固的原理
1 在钢筋末端配置弯钩和 机械锚固是减小锚固长度的 有效方式，其原理是利用受 力钢筋端部锚头（弯钩、贴 焊锚焊接锚板或锚栓锚头） 对混凝土的局部挤压作用加 大锚固承载力。锚头对混凝 土的局部挤压保证了钢筋不 会发生锚固拔出破坏。
广联达官方-11G平法讲解
5、顶层柱增加机械锚固节点
6、剪力墙上起柱插筋长度由1.6LaE改为1.2LaE
7、 地下一层增加钢筋在嵌固部位的锚固构造
柱
构 件 详 解 墙 梁
板
其它
墙水平筋
墙
斜交墙 水平、竖向变截面
悬 挑 梁
基 础 梁 基 础连 梁
XL
JZL JLL
地 框 梁
DKL
楼层框架梁
11G101不03G对比
• 增加了端支座机械锚固节点；P79
楼层框架梁
软件处理
新增：楼层框架梁端节点5； 注意：图集中≥0.4labe， 为设计要求，软件节点中 采用规范中规定的机械锚 固最小长度0.6labe。 混规P339
柱—顶层边角柱
软件处理：
• 在【顶层边角柱外侧纵筋】节点中，C-1、C-2、C-3，解决图 集中B、C、E节点，默认C-2（不分两批截断的情况）；
柱—顶层中柱
11G101
• • 对比03G101-1 新增节点C 说明：柱的纵向钢筋伸至柱顶，并在端部增加锚头（锚板）
• 此节点使用锚板构造，需要单独计算锚板工程量
墙小结
1.11系新图集剪力墙新增7个节点 修改29个节点。 2.剪力墙水平筋端部做法变化； 3.剪力墙水平筋交错搭接（1.2laE）变化； 4.斜交转角墙弯折（15d）变化； 5.剪力墙竖向钢筋顶部构造变化； 6.剪力墙变截面处钢筋构造； 7.剪力墙，柱子箍筋起步统一为50
柱
构 件 详 解 墙 梁
规则内置，新建工程时根据工程需要直接选择相应规则即可
通用---钢筋类型变化
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
ቤተ መጻሕፍቲ ባይዱ
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
土木工程网
