钢结构工程中的质量通病及预防措施

钢结构工程中的质量通病及预防措施在钢结构工程制作、螺栓连接、拼装以及吊装工程中，常见的质量通病会对工程的质量和安全产生重大影响。

本文将详细介绍这些质量通病及其产生的原因，并提出相应的预防措施。

1.1 结构件制孔不准确的问题通常是由于孔距位移、孔径尺寸或孔内毛刺等原因引起的。

为了预防这些问题，构件制孔必须按照施工图标定孔位，并标注孔中心线。

孔的间距应严格遵守规定，冲孔时必须装好冲模，确保孔距和孔的质量。

孔径的允许偏差必须符合规范的规定，同时必须保证制孔孔径的精度，孔壁表面粗糙度应小于等于12.5μm。

制孔完毕后应彻底清除孔边毛刺，并不得损伤母材。

扩孔后孔径不得大于设计孔径的2.0mm。

1.2 起拱不准确通常是由于拱度计算不准或者不符合设计要求，以及起拱构件在运输和吊装时未采取加固措施导致变形。

为了预防这些问题，放样、下料时应明确拱度值，并在下料尺寸中放出所需的起拱量。

按设计要求的拱度值，采用正确的加工工艺和拼装方法，严格控制累计偏差值。

必须对起拱构件采取预防变形的保护加固措施，严防构件在翻转、运输和吊装时产生变形。

3.1拼装缝隙不严密产生原因：构件尺寸偏差过大；拼装工艺不合理。

预控措施：构件尺寸应按设计要求进行加工，检查尺寸偏差不得超过规定范围。

拼装前应进行试装，确保尺寸和拼装缝隙满足要求。

拼装时应按规定的工艺进行，采用合适的夹具和定位工具，保证拼装缝隙严密。

3.2吊装过程中构件变形产生原因：吊装方式不合理；吊装工艺不规范。

预控措施：吊装前应制定详细的吊装方案，确保吊装方式合理。

吊装时应采用适当的吊装工具，保证构件受力均匀。

吊装过程中，应注意控制吊点高度和吊点间距，避免构件变形。

对于重要构件，应进行预应力处理，防止变形。

3.3焊缝质量不合格产生原因：焊接工艺不规范；焊接材料质量不合格。

预控措施：焊接前应进行焊接工艺评定和焊工资格认证。

焊接过程中应按规定的工艺进行，控制焊接参数，保证焊缝质量。

焊接材料应符合国家标准，严格把关材料质量。

钢结构工程质量通病

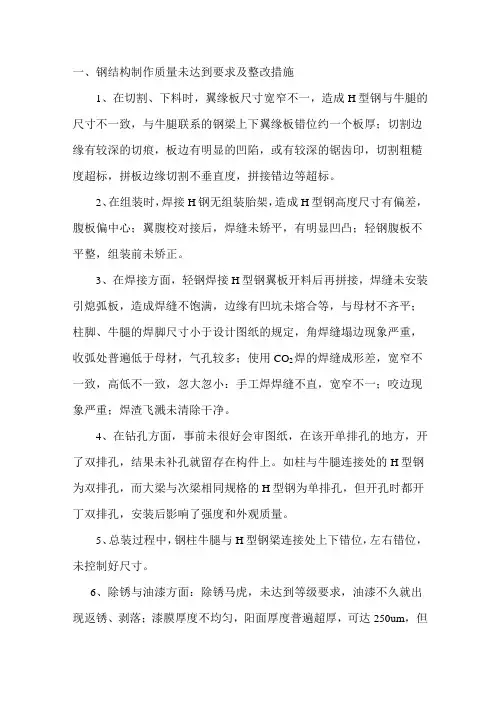

一、钢结构制作质量未达到要求及整改措施1、在切割、下料时，翼缘板尺寸宽窄不一，造成H型钢与牛腿的尺寸不一致，与牛腿联系的钢梁上下翼缘板错位约一个板厚；切割边缘有较深的切痕，板边有明显的凹陷，或有较深的锯齿印，切割粗糙度超标，拼板边缘切割不垂直度，拼接错边等超标。

2、在组装时，焊接H钢无组装胎架，造成H型钢高度尺寸有偏差，腹板偏中心；翼腹校对接后，焊缝未矫平，有明显凹凸；轻钢腹板不平整，组装前未矫正。

3、在焊接方面，轻钢焊接H型钢翼板开料后再拼接，焊缝未安装引熄弧板，造成焊缝不饱满，边缘有凹坑未熔合等，与母材不齐平；柱脚、牛腿的焊脚尺寸小于设计图纸的规定，角焊缝塌边现象严重，收弧处普遍低于母材，气孔较多；使用CO2焊的焊缝成形差，宽窄不一致，高低不一致，忽大忽小：手工焊焊缝不直，宽窄不一；咬边现象严重；焊渣飞溅未清除干净。

4、在钻孔方面，事前未很好会审图纸，在该开单排孔的地方，开了双排孔，结果未补孔就留存在构件上。

如柱与牛腿连接处的H型钢为双排孔，而大梁与次梁相同规格的H型钢为单排孔，但开孔时都开丁双排孔，安装后影响了强度和外观质量。

5、总装过程中，钢柱牛腿与H型钢梁连接处上下错位，左右错位，未控制好尺寸。

6、除锈与油漆方面：除锈马虎，未达到等级要求，油漆不久就出现返锈、剥落；漆膜厚度不均匀，阳面厚度普遍超厚，可达250um，但阴面往往在90um左右(室内漆膜厚度规定为125um)；油漆前杂质未清除干净，污物多，高低不平，流挂现象较普遍。

7、在构件运输和堆放过程中，无搁置件垫平堆放，而是随意卸车，杂乱堆放，甚至让构件埋入泥堆水沟中，造成构件变形、碰伤和污染。

8、构件出厂时，钢柱、钢梁的中心线标记未标示，相当普遍，给安装施工矫正检测带来困难。

9、翼腹板拼接长度不符合要求。

如翼板拼接长度不应小于翼板宽度的2倍，翼缘板与腹板拼装焊缝应错开200mm以上，腹板拼接长度不小于600mm。

但实际往往未达到上述要求。

钢结构质量通病及其防治措施

钢结构质量通病及其防治措施随着现代工程建设的快速发展，钢结构建筑在各个领域中得到了广泛应用。

然而，由于建设过程中的各种原因，钢结构质量问题也不可避免地出现。

本文将探讨钢结构质量通病及其防治措施，以帮助消除或减少钢结构质量问题。

首先，一些常见的钢结构质量通病包括：1.焊接缺陷：钢结构的连接通常通过焊接来实现，焊接缺陷可能会导致连接点强度不足，甚至发生开裂、脱离等问题。

2.材料缺陷：钢板、钢管等材料可能存在缺陷，如裂纹、夹层、气孔等，这些缺陷可能会降低钢结构的整体强度和稳定性。

3.腐蚀：由于工程环境的特殊性，钢结构常常暴露在潮湿、有腐蚀性的环境中，长期暴露容易导致钢结构的腐蚀问题。

4.不合理设计：一些钢结构存在不合理的设计，如受力不均匀、局部刚度不足等问题，导致钢结构整体承载能力下降。

针对上述问题，以下是一些常见的防治措施：1.加强质量监控：建设单位应加强对钢结构的施工质量监控，包括材料的检验、焊接工艺的合格认证、焊缝的非破坏性检测等，确保钢结构施工过程的质量。

2.加强材料检验：在采购钢材时，应对每批次的材料进行严格的质量检验，包括外观质量、化学成分、力学性能等方面，确保采购到优质的钢材。

3.防腐措施：在钢结构的设计和施工过程中，应采取有效的防腐措施，如涂层、喷涂、防腐处理等，以延长钢结构的使用寿命。

4.合理设计：在钢结构的设计过程中，应合理考虑结构的受力特点和环境要求，确保结构的安全可靠性，并负责任地进行结构性能验证。

5.加强施工管理：施工单位应加强对钢结构施工过程的管理，合理安排施工计划，确保施工质量符合设计要求。

同时，要加强对施工人员的培训和管理，提高施工质量的稳定性。

总之，钢结构质量问题的防治需要全过程的管理和控制。

只有在每个环节严格控制，从设计、材料采购到施工、验收等全过程进行质量监控，才能最大限度地减少钢结构质量问题的发生，确保钢结构的安全可靠。

钢结构工程质量通病及防治

（一）一般钢结构拼装与安装
8、柱地脚螺栓位移：现象：钢柱底部预留孔与预埋螺栓不对中。原因：预埋螺栓位置或钢柱底部预留孔不符合设计尺寸。预防：1）在砼浇筑前，预埋螺栓位置应用定型卡盘卡住，防止移位；2）钢柱底部预留孔应放大样，确定孔位后再作预留孔 9、细高钢柱垂直偏差过大：现象：垂直偏差超过允许值。原因：1）细高钢柱断面小，受外力影响易发生变形；2）阳光照射，热胀冷缩造成柱子误差。预防：1）吊装时采取合理的吊装措施 10、钢屋架、天窗架垂直偏差过大现象：钢屋架或天窗架垂直偏差超过允许值。原因：钢屋架或天窗架在制作时或拼装过程中产生较大的侧向弯曲，加之安装工艺不合理等。预防：1）严格检查构件几何尺寸 2）严格按合理的安装工艺安装 3）编制各种防治措施；4）天窗架垂直偏差可采用经纬仪或线坠对天窗架两支柱进行校正
（二）钢网架结构拼装与安装
1、拼装尺寸偏差大：现象：网架拼装尺寸过大或过小原因：1）焊接球、螺栓球、焊接钢板等节点及杆件制作的几何尺寸超偏；2）中拼吊装杆件变形；3）钢尺本身误差；4）焊缝长度和高度、气温高低、焊接电流强度、焊接顺序、焊工操作技术等因素；5）拼装顺序预防：1）严格控制节点及杆件制作的几何尺寸；2）统一校核钢尺；3）采取措施减小构件的变形；4）提高焊工的技术水平。 2、球管焊接质量差：现象：球管焊接根部未焊透。原因：焊管坡口太小；焊工定位焊接技术差，焊接电流、焊条直径使用不当；焊接部位有污物预防：1）坡口大小要适宜；2）提高焊工的技术水平及焊接工艺3）焊前清除焊接处的污物。 3、焊接球节点的钢管布置不合理现象：焊接球节点管与管相碰。原因：球直径小，钢管直径大，比例失调，同时几根杆件交于球上,砌夹角小,造成管与管相碰。预防：合理设计节点。

钢结构工程质量通病及预防处理措施

4.多层焊时，必须清除上层的熔渣后，方可进行下层施焊。
三、钢结构紧固件连接质量通病及预防处理措施
质量通病名称
预防处理措施
拧紧程度不一、同厚度连接件螺杆露出螺母长度不均、采用气割或电焊割进行扩孔。
1.安装或拼装前，应对连接件产生的变形进行矫正到达平直，拧紧螺栓时，按正确的程序依次由中间向外侧对称进行，使用紧固件的工具必须与螺栓的规格一致，严禁两人合力或用套管加大臂长方法拧紧，以防超拧或受力不均匀；
构件长度起拱不符合设计、
规范的规定
1.放样、下料时应明确构件的起拱高度值，并在料长尺寸中放出所需的起拱量；
2.拼装时，应按设计和规范中规定的拱度值，采取正确的加工方法获得拱度；
3.在构件翻转、运输和吊装时，必须对构件拱度采取有效的预防变形的保护措施。
构件存在严重变形
凡是，在加工过程中，变形超过设计、规范规定的偏差范围时，必须采取矫正工艺进行矫正。
钢结构工程质量通病及预防处理措施
一、钢结构制作质量通病及预防处理措施
质量通病名称
预防处理措施
加工的零、部件、构件的
尺寸偏差不符合要求
1.认真执行放样、下料工艺规程和质量检查监控制度；
2.钻孔、切削、弯曲等各工序的加工，必须按设计图纸、施工质量验收规范的要求进行，其质量必须符合标准规定；
3.各工序间必须认真执行交接验收制度，未经质量监控人员检查验收合格的零、部件、构件，不得转入下道工序；
四、钢结构吊装质量通病及预防处理措施
质量通病名称
预防处理措施
基础质量偏差不符合设计要求
1.基础施工必须进行交接验收，偏差过大时，必须由基础承建单位负责处理；
基础螺栓位移、螺杆损坏
1.埋设地脚螺栓前，必须放线定位准确，经复查无误后浇筑砼，在浇筑过程中必须派专人负责检查地脚螺栓的定位；

钢结构质量通病及防治措施

06
质量通病综合防治措施
加强设计与审查环节管理
总结词：严格把控
详细描述：在钢结构设计阶段，应严格按照规范要求进行设计，确保结构设计合理、安全可靠。同时，应建立严格的审查制度，对设计图纸进行多次审查，确保设计质量。
加强施工过程质量控制
总结词：精细管理
详细描述：在施工过程中，应实施精细化管理，控制每个环节的质量。从材料采购、加工、焊接、安装等环节加强质量控制，确保每个环节都符合规范要求。
加强验收与维护保养管理
总结词：严格验收
详细描述：在钢结构工程完工后，应进行严格的验收，确保工程质量符合要求。同时，在日常使用过程中，应定期进行维护保养，确保钢结构工程保持良好的使用状态。
T
加强进场材料检查是防治钢材质量问题的重要措施，可以确保进场使用的钢材符合设计和规范要求。
详细描述
实施进场材料检查时，应严格按照规范和标准进行，包括检查材料的质量保证书、规格型号、尺寸偏差、外观质量、成分和性能等。同时，对于关键部位使用的钢材，还应进行复验和抽检，确保其质量和性能符合要求。
02 设立质量监督部门或派遣专业监督人员对安装过程进行全程监督，及时发现并纠正问题。
案例分析
01
案例一：某钢结构桥梁在施工过程中，由于安装人员操作不规范，导致桥面出现裂缝，引发安全事故。
02
案例二：某钢结构厂房在安装过程中，由于焊接不规范，导致结构失稳，造成严重经济损失。
03
通过以上分析和案例，我们可以看到安装不规范对钢结构质量产生的影响是严重的。因此，在钢结构安装过程中，必须对安装人员进行严格的培训和考核，确保他们具备从事高质量安装工作的能力。同时，制定详细的操作规程和检验标准，并由专业监督人员对安装过程进行全程监督也是非常重要的。通过这些措施，我们可以有效预防和减少安装质量问题，提高钢结构的使用性能和安全性。

钢结构质量通病及其预防措施(图文并茂)

钢构造质量通病及其预防举措1、除去质量通病举措产生质量通病的原由虽多，波及面虽广，但究其主要原由是参加项目施工的组织者，指挥者和操作者缺少质量意识，不讲“仔细”二字。

只需真实在思想上重视质量，坚固建立“质量第一”的观点，仔细恪守施工程序和操作规程，仔细贯彻质量责任制，仔细坚持质量标准，严格检查，推行层层把关，仔细总结质量通病的经验教训，采纳有效的预防举措，要解决质量通病是完整可能。

详细举措以下：（1）制定除去质量通病的规划，经过剖析通病，列出本工程哪些通病最广泛，且危害性比较大：综合剖析这些通病产生的原由；采纳举措进行监察和预防。

（2）经过图纸会审，方案优化，除去由设计不妥出现的工程质量通病，属于设计方面的原由，经过改良设计来治理。

（3）提升施工人员素质，改良操作方法和施工工艺，仔细按规范、规程及设计要求组织施工，对易产生质量通病部位及工序设置质量控制点。

（4）对一些治理难度大及因为采纳“三新”技术出现的新通病，组织科研力量进行 QC活动攻关。

2、常有质量通病及防治2.1 氧化渣通病描绘：对已下料达成后的零零件没有实时将氧化渣除去洁净就进行校平，以致板材缺点。

纠正预防举措：下料达成的零零件一定实时将氧化渣除去洁净，特别是需校平的板材。

2.2 缺棱通病描绘：钢材切割面有大于1mm的缺棱。

纠正预防举措：对超标的缺棱，应依据不一样母材的材质正确领用焊条进行补焊，补焊后打磨平直。

2.3 螺栓孔（剪板）毛刺通病描绘：螺栓孔表面粗糟，不圆滑，有毛刺；板材剪切面有毛刺。

纠正预防举措：对表面粗糟，不圆滑，有毛刺的螺栓孔（剪板）用砂轮进行打磨平整。

2.4 焊瘤通病描绘：融化金属流淌到焊缝以外在未融化的母材上形成金属瘤。

纠正预防举措：合理选择与调整适合的焊接电流、电压，改变运条方式和正确的电弧长度。

2.5 电弧擦伤通病描绘：焊条或焊把与焊接工件接触惹起电弧以致工件表面受损。

纠正预防举措：焊接人员应该常常检查焊接电缆及接地线的绝缘情况；装设接地线要坚固、靠谱；不得在焊道之外的工件上任意引弧；临时不焊时，应将焊钳放在木板上或适合挂起。

钢结构质量通病及其预防措施(图文并茂)

钢结构质量通病及其预防措施钢结构作为重要的建筑结构材料之一，具有结构轻、强度高、可塑性好、施工周期短等优势，广泛应用于各种建筑工程中。

但在使用过程中，由于设计、制造、安装等环节中存在的一些问题，容易出现一些质量通病，给建筑结构的安全稳定带来隐患。

因此，对钢结构常见的质量通病及其预防措施进行了和分析，旨在提高钢结构的质量和安全性。

钢材锈蚀钢材锈蚀是指钢材表面出现的氧化锈层，长期累积下来，不仅影响结构美观度，还会导致钢材的强度降低，缩短整个建筑物的使用寿命。

预防措施：要对钢材进行防腐处理。

通常采用热浸镀锌、喷涂防腐漆、阴极保护等方法，以提高钢材的抗腐蚀能力。

在安装过程中，应避免钢材与水泥、石膏等物质接触，避免受潮或出现二次污染。

焊接质量差钢结构常常需要进行焊接，当焊接质量不好时，容易出现瑕疵，导致焊接失效，降低整体结构强度，从而影响结构的安全性。

预防措施：保证施焊师傅的技能水平，加强对施焊过程的管理和控制，采用可靠的焊接工艺参数，确保焊缝质量，防止出现焊缝气孔、裂纹等问题。

同时，在进行钢结构的设计和计算时，应该充分考虑结构变形和应力集中等问题，避免因施焊质量差导致结构失效。

螺栓连接缺陷螺栓连接是钢结构中常见的连接方式之一，当螺栓连接存在缺陷时，容易影响整体结构的稳定性，从而引发安全隐患。

预防措施：在设计和制造时要注意选择合适的螺栓，严格控制螺栓的质量检验过程，确保螺栓的强度、拉力、抗腐蚀性能等质量满足设计和施工要求。

在实际使用中，要定期检查螺栓的紧固力、防松措施、加强对局部应力的考虑等，避免因断裂、错位等问题造成结构失稳。

疲劳破坏问题钢结构长期受力容易产生疲劳裂纹，如果不及时发现和处理，容易导致结构的疲劳破坏，危及使用安全。

预防措施：钢结构的设计和计算应该考虑到疲劳破坏问题，根据结构受力特点和材料选择合理的结构方案和合适的材料；施工和维护过程要注意防止外部损伤、冲击等因素对结构的影响，确保结构不受过度振动等压力；定期对受疲劳影响的部位进行检查和维护，加强对结构重要部位的监控和管理。

钢结构质量通病及防治措施

质量通病及防治措施第一章钢结构工程1、钢结构加工制造质量通病及防治措施一经发现，对所裂部位全部清理重焊。

18 焊缝产生未焊透。

坡口角度或间隙放大；钝边放小；焊接电流要适当；焊接电流要适当。

检查超声波探伤报告结果。

19 焊缝产生焊接变形。

设计时预先考虑到接头的膨胀、收缩；适当加快焊接速度；使用小电流；正确安排焊接顺序；使用夹具等充分约束。

但须注意防止裂纹产生，可采用反变形法。

20 焊缝产生飞溅。

1、使用合适电流；2、尽是防止磁偏吹；3、改用直流反接法；4、焊前焊条烘干；5、采用短弧焊。

21 喷砂或抛丸时，构件表面有1、抛丸机行走小车速度要保证抛丸或喷砂质量；2、调整好抛头角度；3、保证夜间照明；4、随时做好质量自检，确保达到设计标准要求。

22 涂装前构件表面有油污。

1、防止吊车和其机械设备漏油；2、构件上有没法及时清理，监理抽查检查。

3 1 2、湿度超过规范要求停止涂装；3、清除干净附着不牢的残留的氧化铁皮。

32 漆膜表面不光滑。

1、涂装前处理好构件基层，尤其是清除残留在表面的砂粒灰尘；2、保证油漆合适粘度；3、均匀涂刷。

33 漆膜出现色差。

1、检查每批油漆的颜色；2、面漆涂装均匀；3、大风时停止喷涂；4、对已涂面漆的构件采取遮护措施。

34 漆膜表面受污染。

1、清除、隔绝现场周围污染源；2、大风天涂装采取措施或停止施工；3、涂装好的构件在放得沾染泥污。

35 漆膜破损。

1、涂装后待漆腊干后方可翻转、吊运、摆放；2、运输过程中采取保护措施；3、加强成品保护。

36 有的标识不规范和不清晰。

1、统一部位，统一标识大小、形式；2、在明显的位置喷涂标识做到清晰醒目，标识数量宜多不宜少。

37 漆膜烧坏后基层未清净即补涂。

1、烧坏漆膜后及时补涂油漆；2、在补涂前用小铲、钢丝刷将烧坏漆膜清理干净，露出金属光泽；2、钢结构安装工程质量通病及防治措施第二章机械设备安装工程1、设备安装工程质量通病及防治措施2、工艺钢结构安装(与设备有关的结构架、座、平台、栏杆等)工程质量通病及防治措施3、液压管道安装工程质量通病及防治措第三章管道安装工程1、管道焊接工程质量通病及防治措施2、管道安装工程质量通病及防治措施3、管道涂装与保温工程质量通病及防治措施4、管道防腐工程质量通病及防治措施。

钢结构工程质量通病及防治措施

钢结构工程质量通病及防治措施钢结构工程中的质量通病及防治措施一、构件表面污染在钢结构工程施工过程中，构件表面容易被污染，这可能是由于灰尘、油污、油漆等物质的残留，影响了构件的外观和质量。

防治措施：在钢结构工程施工过程中，应该采取必要的保护措施，如使用保护膜、遮盖物等，以防止构件表面被污染。

同时，在构件安装前，应该进行仔细的清理和检查，确保构件表面的干净和整洁。

二、构件尺寸偏差在钢结构工程施工过程中，由于加工、安装等环节的操作不当，可能会导致构件的尺寸出现偏差，影响了整个工程的质量和稳定性。

防治措施：在钢结构工程施工过程中，应该严格按照设计要求进行操作，并采用先进的加工和安装技术，确保构件的尺寸和精度符合要求。

同时，在构件安装前，应该进行仔细的检查和校正，确保构件的准确性和精度。

三、连接质量问题在钢结构工程施工过程中，连接件的质量问题也是一个常见的通病。

这主要是由于连接件的数量、质量和连接方式存在问题，导致了连接不牢固或者连接件脱落等问题。

防治措施：在钢结构施工过程中，应该严格控制连接件的数量和品质，并按照设计要求采用正确的连接方式。

同时，在连接完成后，应该进行仔细的检查和验收，确保连接的牢固性和准确性。

四、防腐处理不当钢结构工程的防腐处理是一个重要的环节。

如果防腐处理不当，就会导致钢结构在使用过程中发生腐蚀和生锈等问题，影响其使用寿命和质量。

防治措施：在钢结构工程施工过程中，应该对钢结构进行有效的防腐处理。

在处理过程中，应该选择优质的防腐涂料和工艺，并确保涂层的厚度和均匀性符合要求。

同时，在使用过程中，应该定期进行检查和维护，及时发现并处理防腐问题。

五、安装不当钢结构工程的安装是一个关键环节。

如果安装不当，就会导致钢结构在使用过程中发生变形、断裂等问题，影响其使用安全和质量。

防治措施：在钢结构安装过程中，应该严格按照设计要求进行施工，并采用先进的安装技术和设备，确保安装精度和质量符合要求。

同时，在安装完成后，应该进行仔细的检查和验收，确保钢结构的稳定性和安全性。

钢结构质量通病及防治措施方案

质量通病及防治措施第一章钢结构工程1、钢结构加工制造质量通病及防治措施序质量通病现状防治措施号1钢材表面卡具压痕或划痕损伤，焊接深度大于该钢材厚度负允许偏差值1/2 时，采取局部补撕裂凹陷处。

焊后再行打磨平整；小于0.5mm时，予以磨修平整。

2 材料或零部件露天堆放处支点少，浸增加垫高的支撑点，做好露天场地的排水沟。

泡水中。

使用火焰切割面存在大于 1.0mm的缺切割前，检查调整火焰至合适程度，检查气瓶存气量。

3 对于存在非烛接面的缺棱，应予补焊并打磨平整，切割棱，切割边熔化物不清理。

边熔化物予以打磨平整。

4 钻孔孔边毛刺不清除。

机械钻孔产生的毛刺，必须予以打磨清除。

5手工火焰切割的坡口不规范。

钝边尺重新进行切割，并打磨修整，使钝边尺寸一致，缺棱基寸不一致，缺棱较多。

本消除。

6H型钢类构件校正后仍然存在旁弯或在抛丸(或喷砂)前重新校正。

注意：中板较薄者，用机扭曲的质量超标。

械方法矫正效果好，中板较厚或厚板，宜用火焰热矫正。

7薄板或较薄中厚板用单头火焰切割后火焰切割时宜间断进行，留短长度的固定点，待板冷却出现侧弯曲。

后再彻底断开。

8 零部件后出现定位焊缝开裂。

加大定位焊缝的长度和角焊缝焊脚高度。

由于定位焊缝开裂导致构件整体尺寸变化者，应返工重新组对。

此种做法易造成较大的误差积累。

对每一组螺栓孔中9主要钻孔定位基准线或基准面随意。

心，应从构件中部位置作为基准线或基准面，尤其对长孔边毛刺刺不清理。

细比较大的构件更显明显。

凡钻孔后，均须对形成的孔边毛刺予以打磨消理。

成品构件之编号标识不明显，柱中心钢构从出厂到安装，要经历多次倒运的过程，编号不明10 确，会带来挑选构件的难度，须用简单的方法，做好编线未做标识。

号标识。

柱中心线一般在“两大面一小面”做标识。

11 成品构件在装卸倒运时，未采取成品应在详图设计时，多设临时吊耳，安后有碍时割除。

同的保护措施。

时，钢丝绳捆扎处必须垫橡胶皮。

1、选择合适的焊接电流；2、采取短短弧焊；3、掌握12 焊缝产生咬边。

钢结构质量通病及其防治措施

钢结构质量通病及其防治措施钢结构工程质量问题及其解决方法1.钢材加工制造质量问题及解决方法问题：钢材表面出现卡具压痕或划痕损伤。

解决方法：深度大于钢材厚度负允许偏差值的1/2时，采取局部补焊后再打磨平整；小于0.5mm时，予以磨修平整。

问题：非焊接面出现缺棱，切割边熔化物未清理。

解决方法：选择合适的切割工艺；非焊接面的缺棱，应予补焊并打磨平整；切割边熔化物予以清理。

问题：现场焊缝坡口不规范。

解决方法：坡口角度、鈍边误差要在允许公差之内；坡口表面割痕要打磨；尽量不用手把火焰切割。

问题：焊缝应力孔切割不规范。

解决方法：严格按详图尺寸或规范要求开孔；用样板号孔，割孔面应打磨。

问题：钻孔周边毛刺未清除。

解决方法：钻孔前钻头与构件表面调垂直；孔周边毛刺，用磨光机打磨清除。

问题：构件变形超标。

解决方法：在涂装前重新校正；根据变形类型，选择矫正方法和矫正工艺。

2.构件装配质量问题及解决方法问题：火焰切割面存在缺棱，切割边熔化物未清理。

解决方法：火焰切割时宜间断进行，留短长度的固定点，待板冷却后再彻底断开；尽量采用多头抽条机切割。

问题：定位焊缝开裂。

解决方法：加大定位焊缝的长度和角焊缝焊脚高度；厚板或环境温度较低时，要先预热后点焊；开裂定位焊缝必须刨掉。

问题：隔板、肋板装配不垂直。

解决方法：用直角尺找正后再焊接，两侧焊缝对称焊接；用机械或火焰方法矫正。

问题：钻孔定位基准线或基准面随意改变。

解决方法：严格要求，加强精品意识教育；对每一组螺栓孔中心，应从构件中部位置作为基准线或基准面。

问题：成品构件编号、中心、重心标识不清晰、不规范。

解决方法：按施工详图统一编号；编号要求在施工技术文件中予以明确；中心、重心位置用规定油漆颜色标注清楚；出口构件，还应按国际惯例标识。

问题：构件在装卸倒运时，未采取有效保护措施。

解决方法：在详图设计时，设临时吊耳，安装后割除；钢丝绳捆扎处必须垫木板或橡胶皮。

问题：焊缝产生咬边。

解决方法：选择合适的焊接电流；采取短弧焊；掌握合适的焊接角度。

钢结构工程质量通病及预防处理措施

钢结构工程质量通病及预防处理措施1.焊接缺陷：钢结构中的焊接是一项重要的工艺，但如果焊接缺陷存在，可能会导致焊接接头强度降低，从而影响整体结构的稳定性。

为了预防焊接缺陷，可以采取以下措施：-针对焊工进行专业培训，提高其焊接技术水平；-严格执行焊接工艺规程，确保焊接质量；-做好焊接材料的质量控制工作，选择合适的焊接材料；-进行焊接接头的无损检测，及时发现和处理焊接缺陷。

2.表面质量不佳：钢结构表面的质量不佳可能导致腐蚀、锈蚀等问题，进而影响钢结构的使用寿命。

为了预防钢结构表面质量不佳，可以采取以下措施：-建立良好的表面处理工艺，包括除锈、防锈等工作；-选择合适的涂层材料和施工方法，确保涂层的附着力和质量；-加强施工管理，确保施工过程中的防护措施得到落实。

3.尺寸误差：钢结构的尺寸误差可能导致工程装配困难、工期延误等问题。

为了预防尺寸误差，可以采取以下措施：-加强设计和制造之间的沟通，明确工程尺寸要求；-编制详细的制造图纸和工艺文件，指导制造过程中的尺寸控制；-强化现场监理和质量检查，及时发现和处理存在的尺寸误差。

4.结构连接失稳：结构连接失稳可能发生在节点、端部连接等位置，影响整体结构的稳定性。

为了预防结构连接失稳，可以采取以下措施：-加强节点设计，确保连接的刚度和强度；-进行合理的构件预应力设计，减少节点的变形；-加强现场监理和质量检查，保证连接的质量。

5.焊接材料不符合要求：不合格的焊接材料可能导致焊接接头性能不达标，影响整体结构的安全性。

为了预防不合格的焊接材料使用，可以采取以下措施：-建立合格的供应商名录，严格选择和管理焊接材料供应商；-做好焊接材料的入库检验工作，确保材料达到相关标准要求；-加强焊接材料的跟踪管理，保证材料的可追溯性。

总之，钢结构工程在建设过程中存在着许多质量通病，但通过合理的预防处理措施，可以有效地降低这些问题的发生概率，并确保工程质量的可靠性和稳定性。

工程设计、施工和监理人员应加强对钢结构工程质量的重视，做好前期规划和现场管理，以提高钢结构工程的质量水平。

钢结构工程质量通病防治措施

钢结构工程质量通病防治措施一、预埋地脚螺栓偏位1、产生原因：(1)预埋时没有精确到位；(2)浇灌时挤压移位；(3)施工机械造成的碰撞错位；2、防治措施：(1)在预埋螺栓的定位测量时，大型厂房若从第一条轴线依次量测到最后一条轴线，往往容易产生累计误差，故宜从中间开始往两边测量；(2)预埋地脚螺栓尽量不要与结构中的钢筋焊接在一起，最好有一套独立的固定系统，如采用井字型钢管固定。

在浇灌完成后要立即进行复测，发现偏差及时处理；(3)预埋完成后，要对螺栓及时进行围护标示，作好成品保护；二、构件拼装偏差1、产生原因：(1 )构件在运输及堆放时产生变形；(2)起吊后产生挠曲变形；(3)安装时的累计误差；2、防治措施：(l)构件在装车运输过程中要采取有效保护措施，卸车堆放必须垫平整；(2)对大型构件的起吊位置，要经过计算确认；多台吊机同步作业时，要统一指挥，平稳起吊；(3)为尽量消除累计误差，构件在拼装时应从中间往两边分，并加强过程量测，发现偏差后，要及时找出原因并调校好；安装过程中如发现偏差过大，千万不能强行校正或随意扩孔，应交设计采取技术补救措施解决。

中山市某工地有一单层厂房，在安装钢构梁时发现偏差过大，施工方采取用绞车强拉纠偏，结果造成结构失稳倒塌，好在没有造成人员伤亡。

三、钢柱垂直偏差1、产生原因：钢柱吊装完成后，柱脚垫块没有及时垫好，或者垫块不平衡；2、防治措施：钢柱吊装完成后，要在柱脚的四个方向及时加塞钢垫块，防止钢柱加荷后失稳变形。

当测量校正完成之后，要及时进行二次灌浆，并要确保灌浆质量；四、屋面及天沟漏水1、产生原因：搭接收收边不好，打胶不好；2、防治措施：屋面漏水多发生在屋面板与采光板、通风设备之间的搭接处，故应对上述位置作重点检查。

天沟漏水除多发生在搭接位置外，要特别注意屋面板伸人到无沟处的搭接收边，要防止雨水倒流进室内；同时要注意天沟内的排水管帽应使用球型管帽，不宜使用平蓖管帽，以免造成排水不畅；五、吊车梁摆动1、产生原因：吊车梁弹簧垫片松动，或者固定螺栓松动；2、防治措施：吊车梁的钢板弹簧垫片通常是按图纸要求焊接在牛腿上，焊接质量如何，监理工程师一定要登高检查，确保质量。

钢结构质量通病及防治措施

质量通病及防治措施第一章钢结构工程1、钢结构加工制造质量通病及防治措施4 电流要适当。

15 焊缝产生气孔。

1、使用适当的电流；2、短弧操作；3、清理焊接区表面油、锈等污物；4、焊前焊条烘干。

16 焊缝产生夹渣。

1、仔细清理溶渣(每一层)；2、稍微提高焊接电流，加快焊接速度；3、加大坡口角度，增加根部间隙；4、正确掌握运条方法。

17焊缝产生冷裂纹。

1、预热、使用低氢型、韧性好、抗裂性好的焊条；2、正确安排焊接顺序；3、进行预热或后热控制层间温度，选用合适的焊接规范；4、焊前焊条烘干，选用难吸潮焊条或超低氢型焊条，坡口除锈干净。

监理巡视检查，一经发现，对所裂部位全部清理重焊。

18 焊缝产生未焊透。

坡口角度或间隙放大；钝边放小；焊接电流要适当；焊接电流要适当。

检查超声波探伤报告结果。

19 焊缝产生焊接变形。

设计时预先考虑到接头的膨胀、收缩；适当加快焊接速度；使用小电流；中间漆厚度。

31 漆膜翘皮、脱落。

1、清除构件基层的锈、油污、灰土、水分；2、湿度超过规范要求停止涂装；3、清除干净附着不牢的残留的氧化铁皮。

32 漆膜表面不光滑。

1、涂装前处理好构件基层，尤其是清除残留在表面的砂粒灰尘；2、保证油漆合适粘度；3、均匀涂刷。

33 漆膜出现色差。

1、检查每批油漆的颜色；2、面漆涂装均匀；3、大风时停止喷涂；4、对已涂面漆的构件采取遮护措施。

34 漆膜表面受污染。

1、清除、隔绝现场周围污染源；2、大风天涂装采取措施或停止施工；3、涂装好的构件在放得沾染泥污。

35 漆膜破损。

1、涂装后待漆腊干后方可翻转、吊运、摆放；2、运输过程中采取保护措施；3、加强成品保护。

2、钢结构安装工程质量通病及防治措施第二章机械设备安装工程1、设备安装工程质量通病及防治措施2、工艺钢结构安装(与设备有关的结构架、座、平台、栏杆等)工程质量通病及防治措施3、液压管道安装工程质量通病及防治措第三章管道安装工程1、管道焊接工程质量通病及防治措施2、管道安装工程质量通病及防治措施3、管道涂装与保温工程质量通病及防治措施4、管道防腐工程质量通病及防治措施。
