103规约讲解
信息与通信103规约完全版
第一篇兼容范围本标准提供了继电保护设备（或测控设备）的信息接口规范。
本标准适用于将继电保护和测量控制功能组合在一个设备内，只有一个通讯口的设备的信息接口，以及继电保护和测量控制功能分别由不同设备完成其功能的设备的信息接口。
本规约属于问答式规约。
在任何情况下，子站都不准主动向主站发送信息。
注：本配套标准定义的继电保护信息的兼容级别2的专用范围的类型标识和信息序号，只适应于国内已经生产的那些继电保护设备，在硬件方面改动比较困难时，可以使用本配套标准的专用范围，对于新的继电保护设备如果兼容范围还不能满足，不能满足要求的部分必须采用通用服务来实现。
控制功能采用本配套标准的通用服务来完成。
国内已经生产的测量，控制智能终端只有在硬件方面较难适应通用服务的要求时，才可使用本配套标准所定义的专用范围。
通讯帧格式如下所示：传输规定：a)线路空闲状态为二进制1。
b)每一个字符有一个启动位，八位信息位，一位偶校验位，一位停止位。
c)每个字符间无需线路空闲间隔。
d)两帧之间的线路空闲间隔最少为33位。
e)长度L包括控制域，地址域，链路用户数据区的8位位组的个数，为二进制数。
f)帧校验和是控制域，地址域，链路用户数据区的8位位组的算术和（不考虑溢出位）。
g)接受校验：1）每个字符的启动位、停止位、偶校验位2）校验两个启动字符，两个L值应一致，接受字符数为L+6、帧校验和、结束字符。
若检出一个差错，舍弃此帧数据，并校验空闲间隔。
3）在校验中，如无差错则数据有效。
PRM=1，表示是由控制系统向继电保护设备传输，控制系统为启动站。
PRM=0，表示由继电保护设备向控制系统传输，继电保护设备为从动站。
2·帧计数位FCB：控制系统向同一个继电保护设备传输新一轮．．．的发送/确认或请求/响应传输服务时，将帧计数位FCB取反．．，控制系统为每一个继电保护设备保留一个帧计数位的拷贝，若超时未从继电保护设备收到所期望的报文，或接受出现差错，则控制系统不改变帧计数位FCB的状态，重传原报文，重传次数为3次，若控制系统正确收到继电保护设备的报文，则该一轮的发送/确认或请求/响应传输服务结束。
103规约讲义-hbt
监视方向：
〈11〉：=当地操作 〈12〉：=远方操作 〈20〉：=命令的肯定认可 〈21〉：=命令的否定认可 〈31〉：=扰动数据的传送 〈40〉：=通用分类写命令的肯定认可 〈41〉：=通用分类写命令的否定认可 〈42〉：=对通用分类读命令有效数据响应 〈43〉：=对通用分类读命令无效数据响应 〈44〉：=通用分类写确认
103规约传输帧格式103规约传输帧格式-可变帧
FT1.2可变帧长的帧格式 FT1.2可变帧长的帧格式 启动字符68H 启动字符68H 长度L 长度L 长度L 长度L（重复） 启动字符68H 启动字符68H 控制域（C 控制域（C） 地址域（A 地址域（A） 链路用户数据（可变长度） 帧校验和（CS） 帧校验和（CS） 结束字符（16H） 结束字符（16H）
END
103规约概念 103规约概念
DL/T 667 -1999 idt IEC 60870-5-103:1997 608701999.8.2发布 1999.8.2发布 继电保护设备信息接口标准规约
APCI：应用规约控制信息 APCI：应用规约控制信息 APPLICATION PROTOCOL CONTROL INFORMATION LPDU：链路规约数据单元 LPDU：链路规约数据单元 LINK PROTOCOL DATA UNIT LPCI ：链路规约控制信息 LINK PROTOCOL CONTROL INFORMATION ASDU：应用服务数据单元 ASDU：应用服务数据单元 APPLICATION SERVICE DATA UNIT
103规约传输帧格式103规约传输帧格式-LPDU
可变帧长的链路规约数据单元（LPDU）由两部分组成，链路控制 可变帧长的链路规约数据单元（LPDU）由两部分组成，链路控制 规约信息（LPCI）和应用服务数据单元（ASDU） 规约信息（LPCI）和应用服务数据单元（ASDU）
南瑞继保工程手册-103规约精要
一、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接口1.1 接口标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两桢之间线路空闲间隔至少33位（3个字节）1.3 通信速率：可变。
1.4 通信方式：主从一对多，Polling方式。
2. 报文格式870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主 从”和“从 主”两种情况。
（1）“主 从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用PRM FCB FCV 功能码0 11（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。
（B）FCB（桢记数位）。
FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将FCB取反。
主站为每个从站保存一个FCB的拷贝，若超时未收到应答，则主站重发，重发报文的FCB保持不变，重发次数最多不超过3次。
许继103规约详解
许继103规约报文详解IEC60870-5-103（DL/T667-1999）报文详解一、800系列装置串口IEC60870-5-103部分一、引用标准IEC60870-5-103：1997 继电保护设备信息接口配套标准，DL/T667-1999 远动设备及系统第5 部分传输规约第103 篇继电保护设备信息接口配套标准。
二、通信接口1．接口标准：RS232 或RS485。
2．通信格式：异步，1 位启始位，8 位数据位，1 位偶校验，1 位停止位。
3．通信速率：9600 bit/s。
4．通信方式：主从式，装置为从站。
三、报文格式IEC60870-5-103 通信规约有固定帧长和可变帧长两种报文格式。
前者用于传送“复位、召唤、确认、无所要求、链路状态/响应、忙帧”等信息。
后者主要用于传送“命令、数据”等信息。
b.接受校验：每帧报文的启动位，停止位、偶校验位。
接受校验的字符有启动字符、帧校验和、结束字符，若检出一个差错，舍弃此帧数据，若无差错，数据有效。
256的模和）。
b. ASDU 链路用户数据包的具体格式详见下文介绍c. Length=ASDU 链路用户数据包的字节数+2(2为控制域、地址域的长度)，长度为控制域、地址域、链路用户数据的8位位组的个数，即字节个数。
d. 接受校验：每帧报文的启动位，停止位、偶校验位。
接受校验的字符有启动字符、两个长度字符Length应一致、接受字符总数为L＋6（两个启动字符、两个长度字符、校验字符及结束字符16）、帧校验和、结束字符，若检出一个差错，舍弃此帧数据，若无差错，数据有效。
注：固定帧长报文主站和子站之间的确认；而可变帧长用于主站和子站之间传输数据。
3、控制域控制域分“主-->从”和“从-->主”两种情况。
（1）“主-->从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用 PRM FCB FCV FUNCTION CODE0或1 1 功能码（见下表）注： a、启动报文位PRM为1时，表示是由控制系统向继电保护设备（或间隔单元）传输，控制系统为启动站，启动报文位PRM为0时，表示是由继电保护设备（或间隔单元）向控制系统传输，。
103规约详解

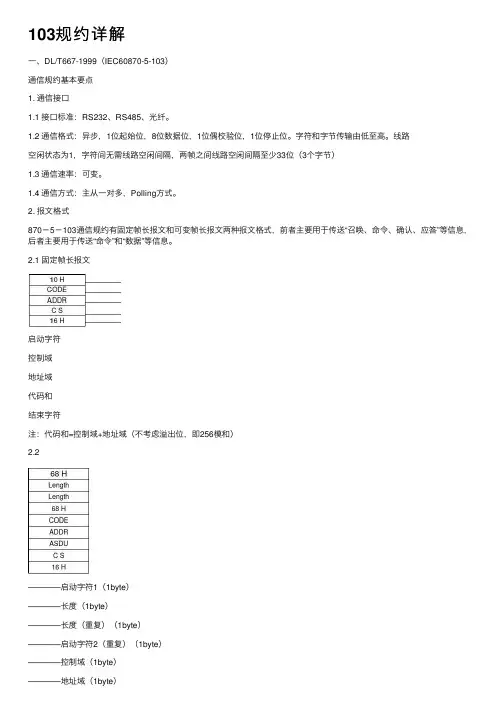

103规约详解⼀、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接⼝1.1 接⼝标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停⽌位。
字符和字节传输由低⾄⾼。
线路空闲状态为1，字符间⽆需线路空闲间隔，两帧之间线路空闲间隔⾄少33位（3个字节）1.3 通信速率：可变。
1.4 通信⽅式：主从⼀对多，Polling⽅式。
2. 报⽂格式870－5－103通信规约有固定帧长报⽂和可变帧长报⽂两种报⽂格式，前者主要⽤于传送“召唤、命令、确认、应答”等信息，后者主要⽤于传送“命令”和“数据”等信息。
2.1 固定帧长报⽂启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路⽤户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路⽤户数据”包，具体格式将在下⽂介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主从”和“从主”两种情况。
（1）“主从”报⽂的控制域D7 D6 D5 D4 D3 D2 D1 D0备⽤PRM FCB FCV 功能码0 11（A）PRM（启动报⽂位）表明信息传输⽅向，PRM=1由主站⾄⼦站；PRM=0由⼦站⾄主站。
（B）FCB（桢记数位）。
FCB = 0 / 1——主站每向从站发送新⼀轮的“发送/确认”或“请求/响应”传输服务时，将FCB取反。
主站为每个从站保存⼀个FCB的拷贝，若超时未收到应答，则主站重发，重发报⽂的FCB保持不变，重发次数最多不超过3次。
许继103规约详解
许继103规约报文详解IEC60870-5-103（DL/T667-1999）报文详解一、800系列装置串口IEC60870-5-103部分一、引用标准IEC60870-5-103：1997 继电保护设备信息接口配套标准，DL/T667-1999 远动设备及系统第5 部分传输规约第103 篇继电保护设备信息接口配套标准。
二、通信接口1．接口标准：RS232 或RS485。
2．通信格式：异步，1 位启始位，8 位数据位，1 位偶校验，1 位停止位。
3．通信速率：9600 bit/s。
4．通信方式：主从式，装置为从站。
三、报文格式IEC60870-5-103 通信规约有固定帧长和可变帧长两种报文格式。
前者用于传送“复位、召唤、确认、无所要求、链路状态/响应、忙帧”等信息。
后者主要用于传送“命令、数据”等信息。
b.接受校验：每帧报文的启动位，停止位、偶校验位。
接受校验的字符有启动字符、帧校验和、结束字符，若检出一个差错，舍弃此帧数据，若无差错，数据有效。
256的模和）。
b. ASDU 链路用户数据包的具体格式详见下文介绍c. Length=ASDU 链路用户数据包的字节数+2(2为控制域、地址域的长度)，长度为控制域、地址域、链路用户数据的8位位组的个数，即字节个数。
d. 接受校验：每帧报文的启动位，停止位、偶校验位。
接受校验的字符有启动字符、两个长度字符Length应一致、接受字符总数为L＋6（两个启动字符、两个长度字符、校验字符及结束字符16）、帧校验和、结束字符，若检出一个差错，舍弃此帧数据，若无差错，数据有效。
注：固定帧长报文主站和子站之间的确认；而可变帧长用于主站和子站之间传输数据。
3、控制域控制域分“主-->从”和“从-->主”两种情况。
（1）“主-->从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用 PRM FCB FCV FUNCTION CODE0或1 1 功能码（见下表）注： a、启动报文位PRM为1时，表示是由控制系统向继电保护设备（或间隔单元）传输，控制系统为启动站，启动报文位PRM为0时，表示是由继电保护设备（或间隔单元）向控制系统传输，。
南自103规约说明
103规约简单说明一、UDP广播信息通知保护单元，测控单元，主机的IP地址并可以建立TCP/IP连接。
1．综自后台UDP广播信息若IP=172.20.10.30，172.20.10.30:1032 --每次相同收：ff 00 00 00 00 00 00 00 00 00 6c 33 65 33 78 36 00 00 00 00 00 00 00 .........l3e3x6.......00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...................2．PSX600广播信息IP=172.20.20.23:1032 --每次不同收：ff 01 db 7c 37 0e 90 0a 03 50 53 58 20 36 30 30 30 20 56 31 2e 30 37 ...|7....psx 600 v1.0700 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ...................收：ff 01 7b 09 38 0e 90 0a 03 50 53 58 20 36 30 30 30 20 56 31 2e 30 37 ..}.8....psx 600 v1.0700 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ...................二、103帧格式数据单元标识符（4字节）={TYP，VSQ，COT，公共地址}；其中前两项=数据单元类型。
信息体={信息体标识符2字节，信息元素集，信息体时标（任选）4字节}；信息体标识符={功能类型FUN，信息序号INF}；信息体时标={时标ms，时标min，时标hour}。
实际应用中使用通用分类服务功能：应用服务数据单元公共地址=<0>不用; <1~254> 某单元的CPU号<255>广播地址。
串口103规约说明
串口103通信规约说明、模板及规约配置说明文档南京钛能电气有限公司N A N J I N G T A L E N T E L E C T R I C C O.,L T D.文件名称串口103通信规约说明、模板及规约配置说明文档文件说明无版本记录串口103通信规约说明、模板及规约配置说明文档一、串口103通信规约简介1.1串口103通信规约DL/T667-1999（IEC60870-5-103）标准通信规约即串口103通信规约，这里便于说明，简称串口103通信规约。
1.2通信接口1.2.1 接口标准：RS232、RS485、光纤。
1.2.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两帧之间线路空闲间隔至少33位（3个字节）1.2.3 通信速率：可变。
1.2.4 通信方式：主从一对多，Polling 方式。
二、串口103报文格式60870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2.2 可变帧长报文————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.2.3 控制域控制域分“主∧从”和“从∧主”两种情况。
国电南自以太网103规约
国电南⾃以太⽹103规约变电站保护和测控系统站内传输规约⼀. 前⾔1．本规约参考了IEC60870-5-103（继电保护设备信息接⼝配套标准）传输规约（以下简称103规约），采⽤103规约的应⽤服务数据单元。
根据103规约的要求，新研制的保护、测量、控制设备必须采⽤该配套标准的兼容范围，不能满⾜的部分采⽤通⽤分类服务完成。
因此本协议适⽤于新研制的产品。
对于对等⽹形式多主站或单主站的⽹络结构，为充分发挥⽹络的优势，⾃（突）发事件及变化数据必须主动上传，因此在103规约的基础上(仅采⽤103规约的应⽤服务数据单元)，链路层采⽤⽹络传输规则（包含源和⽬的地址、数据是否有效传送等）。
2．传输帧格式仅采⽤可变帧长帧格式。
3．应⽤服务数据单元本规约采⽤103规约定义的应⽤服务数据单元，链路规约数据单元中不得包含多于⼀个的应⽤服务数据单元。
4．报⽂信息的分类及优先本协议将主站和⼦站的报⽂信息按照发送的优先级分为以下⼏种类型图1－2报⽂的优先级5．链路服务级别本标准采⽤3级链路服务级别,如图1－3所⽰图1－3通信采⽤的链路服务级别6．链路传输规则：采⽤平衡和⾮平衡两种传输⽅式。
由主站启动的传输服务，采⽤窗⼝尺⼨为1的⾮平衡传输⽅式。
由⼦站启动触发的传输服务，采⽤链路服务级别s1(发送/⽆回答)的服务⽅式遥信变位、遥测变化、SOE事件、操作结果、循环传送的测量量和状态量等采⽤⼦站启动触发的传输服务规则。
⼦站⽆数据变化或⽆事件发⽣时，不主动发⽣事件启动触发传输服务，只按⾮平衡式链路传输规则进⾏传输。
⼦站循环传送的测量量和状态量，也可由主站总查询。
⼆．报⽂类型及⽤途1．1 由主站发往⼦站的报⽂（控制⽅向）三．报⽂定义可变帧长报⽂说明：应⽤服务数据单元公共地址<0~255>：多CPU时作为CPU分地址，第1个地址从1开始，依次递增，但不等于<255>。
<255>为⼴播地址。
1．1下⾏报⽂（控制⽅向）1．1．1 兼容报⽂1注1：实时时钟采⽤⼆进制表⽰。
103规约详细解析讲解
一、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接口1.1 接口标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两帧之间线路空闲间隔至少33位（3个字节）1.3 通信速率：可变。
1.4 通信方式：主从一对多，Polling方式。
2. 报文格式870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主∧从”和“从∧主”两种情况。
（1）“主∧从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用PRM FCB FCV 功能码0 11（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。
（B ） FCB （桢记数位）。
FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将FCB 取反。
主站为每个从站保存一个FCB 的拷贝，若超时未收到应答，则主站重发，重发报文的FCB 保持不变，重发次数最多不超过3次。
103规约基本要点(Nari)
一、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接口1.1 接口标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两桢之间线路空闲间隔至少33位（3个字节）1.3 通信速率：可变。
1.4 通信方式：主从一对多，Polling方式。
2. 报文格式870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主∧从”和“从∧主”两种情况。
（1）“主∧从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用PRM FCB FCV 功能码0 11（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。
（B）FCB（桢记数位）。
FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将FCB取反。
主站为每个从站保存一个FCB的拷贝，若超时未收到应答，则主站重发，重发报文的FCB保持不变，重发次数最多不超过3次。
信息与通信103规约完全版
第一篇兼容范围本标准提供了继电保护设备（或测控设备）的信息接口规范。
本标准适用于将继电保护和测量控制功能组合在一个设备内，只有一个通讯口的设备的信息接口，以及继电保护和测量控制功能分别由不同设备完成其功能的设备的信息接口。
本规约属于问答式规约。
在任何情况下，子站都不准主动向主站发送信息。
注：本配套标准定义的继电保护信息的兼容级别2的专用范围的类型标识和信息序号，只适应于国内已经生产的那些继电保护设备，在硬件方面改动比较困难时，可以使用本配套标准的专用范围，对于新的继电保护设备如果兼容范围还不能满足，不能满足要求的部分必须采用通用服务来实现。
控制功能采用本配套标准的通用服务来完成。
国内已经生产的测量，控制智能终端只有在硬件方面较难适应通用服务的要求时，才可使用本配套标准所定义的专用范围。
通讯帧格式如下所示：传输规定：a)线路空闲状态为二进制1。
b)每一个字符有一个启动位，八位信息位，一位偶校验位，一位停止位。
c)每个字符间无需线路空闲间隔。
d)两帧之间的线路空闲间隔最少为33位。
e)长度L包括控制域，地址域，链路用户数据区的8位位组的个数，为二进制数。
f)帧校验和是控制域，地址域，链路用户数据区的8位位组的算术和（不考虑溢出位）。
g)接受校验：1）每个字符的启动位、停止位、偶校验位2）校验两个启动字符，两个L值应一致，接受字符数为L+6、帧校验和、结束字符。
若检出一个差错，舍弃此帧数据，并校验空闲间隔。
3）在校验中，如无差错则数据有效。
PRM=1，表示是由控制系统向继电保护设备传输，控制系统为启动站。
PRM=0，表示由继电保护设备向控制系统传输，继电保护设备为从动站。
2·帧计数位FCB：控制系统向同一个继电保护设备传输新一轮．．．的发送/确认或请求/响应传输服务时，将帧计数位FCB取反．．，控制系统为每一个继电保护设备保留一个帧计数位的拷贝，若超时未从继电保护设备收到所期望的报文，或接受出现差错，则控制系统不改变帧计数位FCB的状态，重传原报文，重传次数为3次，若控制系统正确收到继电保护设备的报文，则该一轮的发送/确认或请求/响应传输服务结束。
iec串口103规约解析
iec串口103规约解析IEC 103规约是国际电工委员会（IEC）制定的一种用于远程监控和控制的串行通信协议。
它被广泛应用于电力系统的远程监测、远程控制和数据采集等领域，特别是在遥测站与配电站之间的数据传输。
IEC 103规约基于传统的RTU（遥测单元）与遥信单元之间的通信方式，采用同步传输的方式进行数据传输。
IEC 103规约使用二进制编码，在通信链路上传输的数据包括遥测（遥测量和遥测设定值）和遥信（状态信号和状态变位信号）等信息。
其通信链路可以是串口、光纤或者以太网等。
对于IEC 103规约的解析，首先需要了解其数据帧格式。
一个数据帧由起始字符、长度、控制域（包含功能码和传送方向等信息）、地址域（包含发送方地址和接收方地址等信息）、信息对象地址和信息等组成。
IEC 103规约的数据帧中包含多个信息对象，每个信息对象由类型标识和信息组成。
类型标识用于标识信息对象的类型，例如遥测量、遥信等。
信息对象包含遥测值、遥测设定值、状态信号和状态变位信号等数据。
解析IEC 103规约的关键是根据数据帧中的信息对象地址和类型标识来提取所需的数据。
根据规约的定义，可以得知不同信息对象的类型标识所对应的数据类型和含义，从而可以解析和处理这些数据。
例如，如果需要解析遥测量的数据，可以通过信息对象地址和类型标识来确定所需要的数据在数据帧中的位置，并提取出对应的数值。
同样，如果需要解析遥信的数据，也可以根据信息对象地址和类型标识来获取相应的数据，例如状态信号的开关状态或状态变位信号的变位状态等。
在解析IEC 103规约时，还需要考虑数据的传输顺序和数据的编码方式。
数据的传输顺序可以是大端序列或小端序列，需要根据具体的协议配置来确定。
数据的编码方式可以是BCD（Binary-Coded Decimal）、整数、浮点数等，也需要根据具体的协议配置来选择合适的解码方式。
此外，在解析IEC 103规约时还需要关注协议的错误处理和完整性校验。
103规约的解释和举例
在 103 规约 7.2.5.1 中定义 功能类型(FUN)：=GLB
在 103 规约 7.2.5.2 中定义 信息序号(INF)
在 103 规约 7.2.6.29 中定义 七个八位位组二进制进值
图 7.2 时间同步（ASDU6）
数据单元标识符 在 103 规约 7.2 中 定义
信息体在 103 规约 7.2 中定义
IV CA CY 数目
在 103 规约 7.2.6.28 中定义 四个八位位组的二进制时标
在 103 规约 E.2.10 中定义 二进制计数器读数 BCR
IV CA CY 数目
在 103 规约 7.2.6.28 中定义 四个八位位组的二进制时标
5． 总查询
发送 ASDU7 用以 启动总查询(总召唤) ASDU7 内包含总召唤 周期标识符即扫描序号
控制系统
发送 ASDU7
继电保护设备 确认
召唤事件
请求 1 级 用户数据
召唤事件 在总查询(总召唤)
请求 1 级 用户数据
请求 1 级 用户数据
响应总查询 由于准备总查询(总召 ASDU40、42 唤)报文,它们可能延时
响应总查询 ASDU37
所有总查询(总召唤) 报文包含了以扫描序号 作为返回信息标识符
6
召唤事件
请求 1 级 用户数据
请求或发送
响应 ASDU
周期内允许自发 (突发)报文
响应总查询 ASDU8 指明总查 (总召唤)ASDU8 询(总召唤)结束
图 5.1 总查询(总召唤)传输过程
控制方向报文类型 7：总查询(总召唤)启动（ASDU7）
发送 复位
请求 1 级或 2 级用户数据
继电保护设备 准备回答
IEC103规约培训
二、IEC103规约基础
变长帧格式
启动字符（68H） L L（重复） 启动字符（68H） 控制域（C） 地址域（A）
信 息 体 数 据 单 元 标 识
ASDU结构
类型标识（TYP） 可变结构限定词(VSQ)
传送原因(COT)
ASDU公共地址(Addr) 功能类型(FUN) 信息序号(INF) 信息体 标识符
2019/1/13
2
一、几个基本概念
规约方向
控制方向
从控制系统到继电保护设备的传输方向；
监视方向
从继电保护设备到控制系统的传输方向
控制系统 （后台系统）
控制方向
继保设备
监视方向
2019/1/13
3
一、几个基本概念
传输模式
平衡式传输
通信双方互为始发站，互为从动站，例如：用于调度系 统之间交换实时数据的 DL47692规约；
帧计数有 效位FCV
数据流控 制位DFC
功能码（4位）
子站主站
1
0
功能码（4位）
控制域（C）
2019/1/13
10
二、IEC103规约基础
一般信息交换方式
这种信息交换方式与IEC101相似，以总查询(总召唤)为例：
ASDU7总查询启动 类型标识（TYP）= 7 VSQ = 81H 传送原因(COT) = 9 ASDU公共地址(Addr) 功能类型FUN=GLB(255) 信息序号(INF) = 0 ASDU8总查询结束 类型标识（TYP）= 8 VSQ = 81H 传送原因(COT) = 10 ASDU公共地址(Addr) 功能类型FUN=GLB(255) 信息序号(INF) = 0
103规约解读
一．报文定义1．固定帧长报文1.1由主站发往子站的报文1．2 由子站应答报文（功能码）1.1 下行报文（控制方向）1.1.1 复位帧计数位、复位通信单元P941.1.2召唤1级用户数据P951.1.3召唤2级用户数据P951.1.41．2 上行报文（监视方向）P95~96 1.2.11．2.21.2.31.2.42．可变帧长报文2．1下行报文（控制方向）2．1．1 兼容报文2注1：实时时钟采用二进制表示。
2．1．1．2 总查询（总召唤）的启动ASDU722．1．2 通用报文22．1．2．2 通用分类命令ASDU212．2 上行报文（监视方向）2．2．1 兼容报文2.2.1.5 标识报文P2722注：本报文反映了1个条目的1个值或多个属性。
2.3通用分类服务标识序号分类通用分类服务标识序号分为下列组类型，每组可定义256个条目，并规定00号条目为组标题。
组标题有2个属性：“条目数”-UI，在本组中已定义的条目数，含组标题本身；“描述”-OS8ASCII，组标题名）组号功能00H 系统类（所有保护及自动装置的系统参数及功能、定值区切换）01H 系统类02H 定值类03H 定值类04H 事件类（动作及状态事件）05H 事件类(如告警事件)06H 遥测类(保护测量值)07H 遥测类（如电流、电压、功率、频率、水位、温度等）08H 遥信类（如刀闸、开关、信号、状态等）09H 遥信类0AH 电量类0BH 遥控开关类（跳/合）0CH 遥控分头类（升/降）0DH 遥调类（DA输出）0EH 遥控压板类（保护功能投/退）0FH 调试及操作信息类（用于装置的调试及操作记录）10H 小电流接地选线类信息11H 报告类信息18H 带时标的遥信类（如刀闸、开关、信号、状态等）对于测量一类的数据，如遥测类、遥信类、电量类等，可用通用报文读；对于控制一类的数据，如定值类、遥控类、遥调类、定值切换类等，可用通用报文带确认写三、报文示例装置发0aH通用报文回答对遥信类：对遥测类:其余依此类推3.2主动上送主动上送报文标识为:0aH 81H 01H… 格式及意义与上述总查询装置上送报文相同.条件: 如有事件发生或保护动作时上送.报文解释：0A 81 01 14 FE F4 00 01 18 0B 01 12 06 01 01 5D B6 14 11 00 14 000A 81 01----- 主动上传事件14 ------装置CPU地址号为20FE F4 00------不特殊说明，同上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信息序号（监视方向）
240 = 读所有被定义组的标题 241 =读一个组的全部条目的值或属性 243 = 读单个条目的目录 244 = 读单个条目的值或属性 245 =通用分类数据的总查询(总召唤)中止 1 = 带中止的写条目
信息序号（控制方向）
通用分类标识序号(GIN)
通用分类标识序号=GIN:=CP16{组(GROUP) 条目(ENTRY)} 组=GROUP:=UI8 0－255 条目=ENTRY =UI8 0－255 0 =组标识符(GROUP identifier) 1 －255 =条目标识符(ENTRY identifier)
描述的类别(KOD)
带时标的报文
带相对时间的有时标的被测值 报文
报文实例
• • • • • • • 68 1a 1a 68 a8 01 0a 81 2a 01 fe f1 00 02 01 01 01 04 02 01 00 00 01 02 01 04 02 01 00 00 65 16
配置文件的编写
• 参见IEC103TCP.ini
240 = 读全部被定义的组的标题 241 =读一个组的全部条目的值或属性 243 = 读单个条目的目录 244 = 读单个条目的值或属性 245 =对通用分类数据的总查询(总召唤) 248 = 写条目 249 = 带确认的写条目 250 = 带执行的写条目 251 = 写条目中止
通用分类数据集数目(NGD)
数据宽度==UI8 0－ 255 数目=UI7 0－ 127 后续状态位=BS1 0 =后面未跟随数据元素 1 =后面跟随的应用服务数据单元的数据中 具有相同的返回信息标识符(RII)
通用分类标识数据(GID)
通用分类标识数据=CP8×i 其中i:=数据宽度(DATASIZE)乘以数目 (NUMBER)
IEC 870-5-103通讯协议
2006年2月6日
概述
• 问答式规约 • 是IEC 870-5-101的扩充,链路层和101是 一致的 • 主要的区别在于103增加了通用分组报文, 替代了原有的遥信、遥测、遥脉、遥控、 增加了自描述的保护定值和保护事件
应用服务数据单元
通用分类数据
传送原因
监视方向 40 =通用分类写命令的肯定认可 41 =通用分类写命令的否定认可 42 =对通用分类读命令有效数据响应 43 =对通用分类读命令无效数据响应 44 =通用分类写确认 控制方向 40 =通用分类写命令 41 =通用分类读命令
通用分类数据集数目=NGD =CP8 数目(NO) 计数 器位(COUNT) 后续状态位(CONT) 其中数目=NO =UI6 0－63 计数器位=COUNT:=BS1 具有相同返回信息标识符(RII)的应用服务数据单 元的一位计数器位 后续状态位=CONT =BS1 0 =后面未跟着具有相同返回信息标识符(RII)的应 用服务数据单元 1 =后面跟着具有相同返回信息标识符(RII)的应用 服务数据单元
1 =实际值(ACTUAL VALUE) 10 =描述(DESCRIPTION)
通用分类数据描述 (GDD) 通用分类数据描述 =CP24
数据类型(DATATYPE) UI8 0 －255
0 =无数据 1 =OS8ASCII 3 =无符号整数 4 =整数 5 =无符号浮点数 6 =浮点数
通用分类数据描述(GDD)
