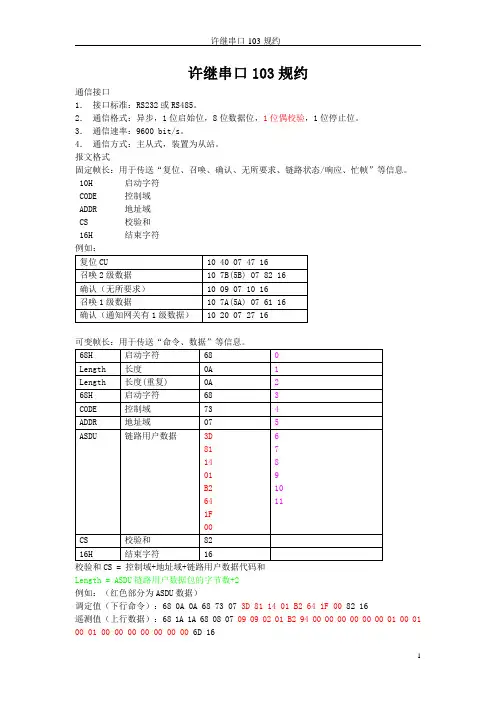

103规约转出软件实验报告(改进版) 1、初始化
主站发: 10 40 04 44 16
目的:给地址为04的装置发复位通信单元命令。
10
1999年11月8日1999年11月8日结果分析:程序行为正确。
主站发连续发送报文:68 0f 0f 68 44 ff 06 81 08 ff ff 00 d4 26 0f 09 28 0b 63 78 16目的:测试程序连续运行时的行为。
测试时间:一天
结果分析:连续运行结果正确。
主站发连续发送报文:68 0f 0f 68 44 ff 06 81 08 ff ff 00 d4 26 0f ff 28 0b 63 78 16目的:测试程序连续运行时的行为。
测试时间:一天。
结果分析:连续运行结果正确。
主站发:68 0f 0f 68 44 01 06 81 08 01 ff 00 d4 26 0f 09 28 0b 63 7c 16
68 0f 0f 68
44
01
06
81 08 01 ff 00 d4 26 0f 09 28 0b 63 7c 16
目的:给地址为01的装置发对时命令。
对时时间为:1999年11月8日9时15分秒
装置受(第一次):00 1f 00 09 ff 03 3d 09 0f 09 08 0b 63
对时令:对时时间:1999年11月8日9时15分9秒
装置受(第二次):00 1f 00 03 ff 03 3e
时钟同步令
子站回答:10 20 01 21 16
目的:ACD位置1,子站向主站请求上送1级数据。
主站发:10 7a 01 7b 16
目的:主站发向子站请求1级数据命令。
子站回答:68 0f 0f 68 08 01 06 81 08 01 ff 00 d4 26 0f 09 28 0b 63 40 16
目的:子站以ASDU6响应主站的召唤1级数据命令。
结果分析:交互正确,报文正确。
2、下发总召唤令
主站发:68 09 09 68 73 01 07 81 09 01 ff 00 00 05 16
目的:给地址为01的装置下发总召唤令。
子站回答:10 20 01 21 16
目的:ACD位置1,子站向主站请求上送1级数据。
主站发:10 7a 01 7b 16
目的:向地址为01的装置发召唤1级数据的命令。
子站回答:68 0e 0e 68 08 01 01 81 09 01 ac 01 02 5a ao 09 0f 00 56 16目的:子站以ASDU1响应总查询报文。
主站发:10 5b 01 5c 16
目的:主站向子站召唤2级数据。
子站回答:10 20 01 21 16
目的:子站向主站请求上送1级数据。
主站发:10 7a 01 7b 16
目的:向地址为01的装置发召唤1级数据的命令。
子站回答:68 0e 0e 68 08 01 01 81 09 01 ac 03 01 5a a9 09 0f 00 60 16目的:子站以ASDU1响应总查询报文。
主站发:10 5b 01 5c 16
目的:主站向子站召唤2级数据。
子站回答:10 20 01 21 16
目的:子站向主站请求上送1级数据。
主站发:10 7a 01 7b 16
目的:向地址为01的装置发召唤1级数据的命令。
子站回答:68 0e 0e 68 08 01 01 81 09 01 ac 05 01 5a a9 10 0f 00 69 16目的:子站以ASDU1响应总查询报文。
主站发:10 5b 01 5c 16
目的:主站向子站召唤2级数据。
子站回答:10 20 01 21 16
目的:子站向主站请求上送1级数据。
主站发:10 7a 01 7b 16
目的:向地址为01的装置发召唤1级数据的命令。
子站回答:68 0e 0e 68 08 01 01 81 09 01 ac 06 02 5a a9 12 0f 00 6d 16目的:子站以ASDU1响应总查询报文。
。。。。。。。。。
主站发:10 5b 01 5c 16
目的:主站向子站召唤2级数据。
子站回答:10 20 01 21 16
目的:子站向主站请求上送1级数据。
主站发:10 7a 01 7b 16
目的:向地址为01的装置发召唤1级数据的命令。
子站回答:68 09 09 68 08 01 08 81 0a 01 00 00 00 9d 16
目的:子站以ASDU8响应主站,指明总查询结束。
主站发:10 5b 01 5c 16
目的:主站向子站召唤2级数据。
子站回答:10 09 01 0a 16
目的:子站回答无所要求数据。
结果分析:程序行为正确。
3、YX变位处理检查
装置第一次发:00 1f 00 0c 0f 10 30 07 01 00 00 00 00 00 00 00 00
装置第二次发:00 1f 00 0c 0f 10 30 07 01 00 01 00 00 00 00 00 00
地址为10H的装置遥信变位:DIG010008遥信0->1,该遥信点无SOE。
s103app调试打印10DIG010008 9 NULL change to 1
主站发:10 5b 01 5c 16
目的:召唤二级数据。
装置回答:10 20 01 21 16
目的:有一级数据。
主站发10 7a 01 7b 16
目的:召唤装置的一级数据。
装置回答:(ASDU_1)
68 0e 0e 68

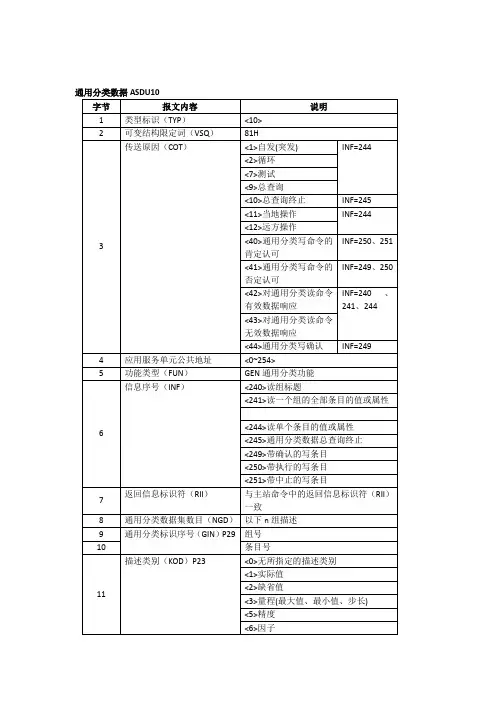

传定值
主站发:68 14 14 68 73 01 0a 81 28 01 fe f9 00 01 00 01 01 07 04 01 a8 b6 a1 b2 df 16目的:向地址为01的装置下传定值确认命令。
子站回答:10 20 01 21 16
目的:子站向主站请求上送1级数据。
主站发:10 5a 01 5b 16
目的:主站向子站请求1级数据
子站回答:68 14 14 68 08 01 0a 81 2c 01 fe f9 00 01 00 01 01 07 04 01 a8 b6 a1 b2 78 16说明:子站以ASDU10响应主站
意义:子站存储定值但不修改
主站发:68 14 14 68 73 01 0a 81 28 01 fe f9 00 01 01 01 01 07 04 01 21 36 45 67 32 16
