变电站及输电线路金具识图入门手册概要
变电站二次图纸识图方法

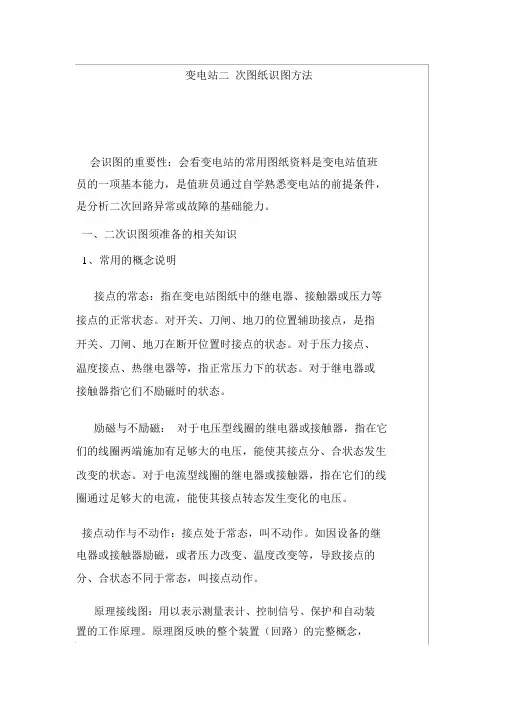

变电站二次图纸识图方法会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。
一、二次识图须准备的相关知识1、常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等，指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。
接点动作与不动作：接点处于常态，叫不动作。
如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。
原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。
在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉，实际使用常干不便。
展开图：是另一种方式构成的接线图，各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰，非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图，控制及信号回路图。
平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。
分屏前布置图、屏后布置图。
输电线路常用金具图文及参数2016.5.1.
1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。
中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。
2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。
主要用在耐张、转角、终端杆塔的绝缘子串上。
公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。
球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。
W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。
U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。
U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。
延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。
直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。
Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。
DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。
电力金具手册整理资料

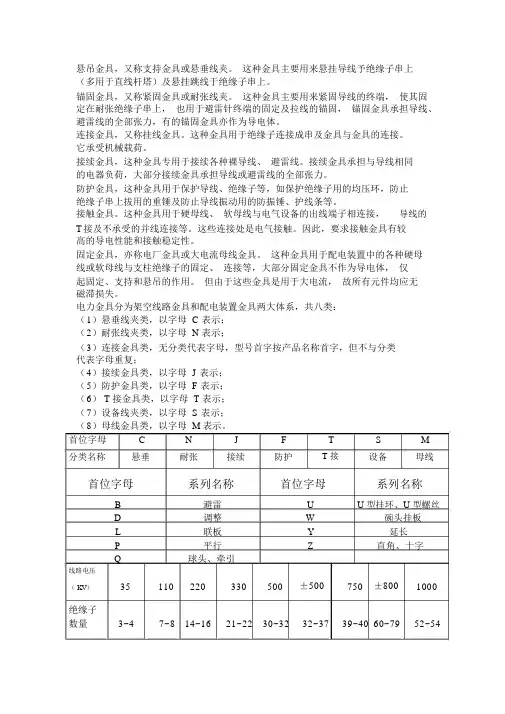

悬吊金具，又称支持金具或悬垂线夹。
这种金具主要用来悬挂导线予绝缘子串上（多用于直线杆塔）及悬挂跳线于绝缘子串上。
锚固金具，又称紧固金具或耐张线夹。
这种金具主要用来紧固导线的终端，使其固定在耐张绝缘子串上，也用于避雷针终端的固定及拉线的锚固，锚固金具承担导线、避雷线的全部张力，有的锚固金具亦作为导电体。
连接金具，又称挂线金具。
这种金具用于绝缘子连接成串及金具与金具的连接。
它承受机械载荷。
接续金具，这种金具专用于接续各种裸导线、避雷线。
接续金具承担与导线相同的电器负荷，大部分接续金具承担导线或避雷线的全部张力。
防护金具，这种金具用于保护导线、绝缘子等，如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等。
接触金具。
这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承受的并线连接等。
这些连接处是电气接触。
因此，要求接触金具有较高的导电性能和接触稳定性。
固定金具，亦称电厂金具或大电流母线金具。
这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等，大部分固定金具不作为导电体，仅起固定、支持和悬吊的作用。
但由于这些金具是用于大电流，故所有元件均应无磁滞损失。
电力金具分为架空线路金具和配电装置金具两大体系，共八类：（1）悬垂线夹类，以字母 C 表示；（2）耐张线夹类，以字母 N 表示；（3）连接金具类，无分类代表字母，型号首字按产品名称首字，但不与分类代表字母重复；（4）接续金具类，以字母 J 表示；（5）防护金具类，以字母 F 表示；（6） T 接金具类，以字母 T 表示；（7）设备线夹类，以字母 S 表示；（8）母线金具类，以字母 M 表示。
首位字母C N J F T S M分类名称悬垂耐张接续防护T 接设备母线首位字母系列名称首位字母系列名称B避雷U U 型挂环、U 型螺丝D调整W碗头挂板L联板Y延长P平行Z直角、十字Q球头、牵引线路电压（ KV）35110220330500±500750±8001000绝缘子数量3~47~814~1621~2230~3232~3739~4060~7952~54。
电力金具基础知识培训课件
03
定期检查电 力金具的绝 缘性能，确 保绝缘性能
良好
04
定期检查电力 金具的防锈情 况，及时进行 防锈处理，防 止锈蚀影响金 具的使用寿命
3
电力金具的制造 工艺
制造工艺流程
1
设计阶段： 根据需求进 行产品设计 和图纸绘制
4
表面处理阶 段：进行电 镀、喷漆、 涂覆等表面
处理
2
材料准备阶 段：选择合 适的材料， 如铜、铝、
增加
随着电力系统的 升级改造，对电 力金具的性能要
求不断提高
随着智能电网的 发展，对电力金 具的智能化要求
不断提高
随着环保政策的 实施，对电力金 具的环保性能要
求不断提高
行业竞争格局
STEP1
STEP2
STEP3
STEP4
电力金具行业 竞争激烈，市 场集中度较高
主要竞争对手 包括：ABB、 西门子、施耐 德等国际知名 企业
铁等
5
检验阶段： 对产品进行 质量检验， 确保符合标
准要求
3
加工阶段： 进行切割、 冲压、焊接 等加工处理
6
包装阶段： 对产品进行 包装，准备
发货
主要制造设备
01
锻造设备：用于生产各 种金属零件
02
铸造设备：用于生产各 种铸件
03
焊接设备：用于焊接各 种金属部件
04
热处理设备：用于处理 金属零件的硬度和韧性
使用注意事项
选用合适的金具类型和规格，避
01
免使用不当造成损坏 严格按照操作规程使用金具，避
02
免操作失误造成事故 定期检查金具的使用情况，发现
03
损坏及时更换 保持金具的清洁和干燥，避免腐
电力金具手册
精彩摘录
《电力金具手册》是一本关于电力金具的全面、系统的参考资料。电力金具是电力系统中重要的 组成部分，用于支撑、保护和连接导线、绝缘子等电气设备，是保证电力系统安全稳定运行的关 键因素之一。本书将通过摘录该书的精彩内容，为广大读者提供一份全面的电力金具学习资料。
这本书系统地介绍了电力金具的基本概念、分类、作用和设计原则，以及应用实例和最新发展趋 势。通过阅读本书，读者可以深入了解电力金具的基本知识和设计理念，掌握电力金具的选择、 使用和保养方法，了解最新的电力金具技术和标准。
随着科技的不断进步，电力金具也在不断地升级换代。新的电力金具材料和设计不断涌现，以满 足更高的安全和性能要求。例如，现在有一些轻型化、高强度、高耐腐蚀性的铝合金材料，能够 更好地适应电力金具的需求。随着智能电网的发展，电力金具也需要具备更多的智能化功能，如 温度监测、电流监测等。
《电力金具手册》这本书为我们提供了关于电力金具的全面而深入的知识和信息，让我们更加了 解电力金具的基本概念、应用场景、设计原则、采购和管理方式以及未来发展趋势。我相信这本 书对于从事电力行业的人员来说是一本非常有价值的参考书籍，对于提高对电力金具的认识和理 解有着重要的意义。
第四篇主要介绍了电力金具的设计原则及选用，包括机械设计、电气设计、热设计和结构设计等 方面的内容。该篇共有五章，第一章主要介绍了电力金具的设计原则；第二章主要介绍了电力金 具的电气设计；第三章主要介绍了电力金具的热设计；第四章主要介绍了电力金具的结构设计； 第五章主要介绍了电力金具的选用方法。
第五篇主要介绍了电力金具的制造工艺及质量控制，包括铸造、锻造、焊接和镀锌等方面的内容。 该篇共有四章，第一章主要介绍了电力金具的铸造工艺；第二章主要介绍了电力金具的锻造工艺； 第三章主要介绍了电力金具的焊接工艺；第四章主要介绍了电力金具的镀锌工艺。
输电线路基础(识图)

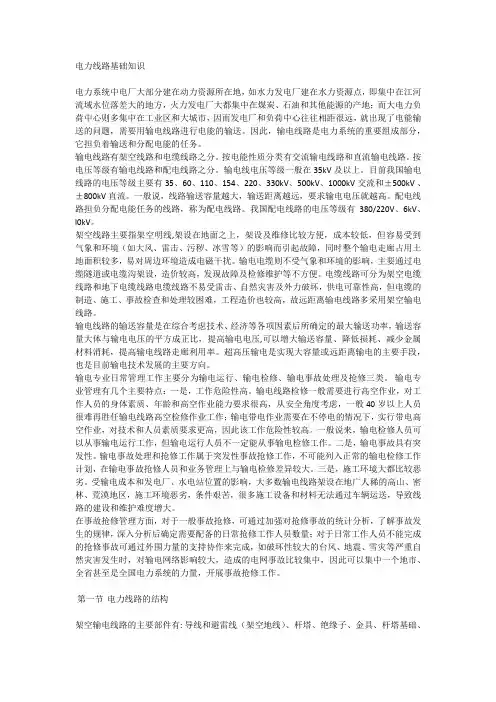

电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
变配电工程图识图 主变电所一次接线图识别
各设备符号简介
变压器（符号1B,2B等等）
结构：（以干式变压器为例） 干式变压器主要由硅钢片组成的铁芯和环氧树脂 浇注的线圈组成，高低压线圈之间放置绝缘筒增 加电气绝缘，并由垫块支撑和约束线圈，其零部 件搭接的紧固件均有防松性能。本图为油浸式变 压器。 作用有： 1、起到升压降压的作用 2、起到安全隔离的作用 3、起到改变阻抗的作用
各设备符号简介
隔离开关（符号1011，1022等）
作用： 1、分闸后，建立可靠的绝缘间隙，将需要检修的 设备或线路与电源用一个明显断开点隔开，以保 证检修人员和设备的安全。 2、根据运行需要，换接线路。 3、可用来分、合线路中的小电流，如套管、母线、 连接头、短电缆的充电电流，开关均压电容的电 容电流，双母线换接时的环流以及电压互感器的 励磁电流等。 4、根据不同结构类型的具体情况，可用来分、合 一定容量变压器的空载励磁电流。
各设备符号简介
原理： 三工位开关其实就是整合了隔离开关和接地开关 两者的功能，并由一把刀来完成，这样就可以实 现机械闭锁，防止主回路带电合地刀，因为一把 刀只能在一个位置，而不象传统的隔离开关，主 刀是主刀，地刀是地刀，两把刀之间就可能出误 操作。 三工位： 所谓三工位是指三个工作位置： 1、隔离开关主断口接通的合闸位置； 2、主断口分开的隔离位置； 3、接地侧的接地位置。
各设备符号简介
断路器（符号101，102等等）
断路器主要由四部分组成，即：由主回路、车架、操动机构和推进联锁机构组成。 上、下出线座、灭弧室通过两只环氧树脂绝缘子和两根绝缘支杆，用螺栓和车架连 成一个刚体，同时构成了断路器的主回路，并与车架绝缘；车架由型钢和钢板弯制 焊接而成。操动机构的各功能部件按平面均匀布置在由钢板弯制焊接而成的机构箱 内，机构用靠三排螺拴和车架连接在一起；CD6-l推进联锁机构布置在机构箱下部， CS6-l机构通过一组四连杆机构与手车底架上的推进转轴相连。 特点： ①触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功 就小，机械部分行程小，其机械寿命就长。 ②燃弧时间短，且与开关电流大小无关，一般只有半周波。 ③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。 ④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达3050次，额定电流开断达5000次以上，噪音小适于频繁操作。 ⑤体积小、重量轻。 ⑥适用于开断容性负荷电流。
变电站及输电线路金具识图入门手册
变电站及输电线路Substation and transmission lineFittings consensus Figure Start Manual金具送电线广泛使用的铁制或铝制金属附件，统称为金具。
金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。
大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。
因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。
术语一、一般术语1、电力金具electric power fitting连接和组合电力系统中各类装置，以传递机械，电气负荷及起到某种防护作用的金属附件。
2、线路金具overhead power line fitting架空电力线路上用的电力金具。
3、变电金具electric substation fitting变电所及发电厂配电装置用的电力金具。
4、母线金具bus-bar fitting变电所及发电厂配电装置母线用的电力金具。
5、破坏荷重failure load按规定试验方法，在承受机械荷重时，试件任何部位产生破坏时的荷重值。
6、标称破坏荷重nominal failure load设计规定的最低破坏荷重值。
7、最大使用张力maximum working strength导线允许承受的最大设计荷重值。
8、滑动slip试验荷重不能继续上升时，导线与线夹或接续管之间产生相对位移的现象。
9、握力grip strength导线固定在线夹或接续管中不产生滑动的最大荷重值。
10、可见电晕visval corona在指定条件下，凭肉眼能见到被试产品出现的电晕现象。
11、标称值nominal value用以标识一个元件、器件或设备的合适的近似量值。
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
电力外线金具知识PPT教案
U型挂环
U型螺丝
UB型挂板
普通电力线路金具的简介
第四节 接续金具
一、基本要求
1、接续点的机械强度不小于被接续导线的90%UTS; 2、接续电阻应不小于等长的导线电阻； 3、在额定电压下，长期通过最大负荷电流时，温升不应高于导线温
原理：铝包钢可以用钢管进行接续，用钢管继续后再套上 铝管本体，导流由铝管承担，铝管基本上不承受机械荷载。
普通电力线路金具的简介
第三节 连接金具
一、基本要求
1、连接金具的安全系数 金具的安全系数一般为2.5
2、破坏载荷系列分13个等级：40、70、100、120、160、 210、250、300、400、500、600、800、1000KN 3、螺栓、螺栓连接等尺寸要求
P-平行挂 D-单板 板
标称破坏荷载
前两位表示标称破坏荷载， 后两位表示孔距（cm)
Q-7 QP-10 QY-7
Q-球头 牵引板
P-平面接触 Y-引
标称破坏荷载 标称破坏荷载 标称破坏荷载
SLG-1A S-设备线 SY-35/6B 夹
L-螺栓型、G-过 渡
Y-压缩型
绞线组合号 铝截面积/钢截面积
A-0°、C-45 °
预绞式耐张金具 预绞式接续金具
(按照形式:ADSS、
架空线路通信金具 连接金具
OPGW、OPPC、下水管道 金具)
防护金具
其他配套金具
电气化铁路接触网金具
金具的命名
1、电力金具的命名规则(DL/T 683):
附加字母及数字 主要性能代字 ：导线的标称截面
二、三位特征字母，均为汉字的第一个字母 首位字母代表分类；
90-99
ON-110-**
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
变配电工程图识图 主接线图的识图
变电所主接线现场图
合武线麻城北变电所主接线
合武线变电所主接线特点
合武线牵引变电所进线也是采用220KV电源，由一路电源供电，另一 路电源热备用。两条系统中间无跨条开关。
其他变电所设施
武广高铁、合武客专变电所均按照无人值班、有人值守来设计，分区所、 AT 所按照无人所设计。所内设有环境监控装置，激光对射、碎窗报警、门禁 报警等多种防止侵入措施。所内还安装有视屏监视装置，能对变电所室内外 进行远程监视。
武广高铁还增设在线监测屏及电缆在线监测装置，主要对变压器气体监 测及断路器电流电压、电缆头感温进行在线监测。
两台断路器之间的连接母线上接有两台自耦变压器，每台自耦变压 器通过双极电动隔离开关接于母线上，一台运行，一台备用。
合武线分区所主接线
合武线AT 所主接线
合武线变电设备特点
1、主变压器、自耦变压器：采用油浸自冷式 2、2x27.5KV/27.5KV户外真空断路器（西门子） 3、220KV 断路器（德国西门子） 4、2x27.5kv户外电动（手动）隔离开关
变电主要设备特点
6、避雷器：采用氧化锌避雷器配在线监测器。 7、2×27.5kV/27.5kV断路器（西门子）：户内真空断路器配弹簧储能操
作机构 8、2×27.5kV/27.5kV隔离开关：户内三工位隔离开关配电动隔离开关 9、2×27.5kV和1×27.5kV设备 真空断路器、三工位隔离开关、电流互
客专主变压器
变电主要设备特点
2、220kV断路器：户外柱式SF6断路器配弹簧储能操作机构。（苏州阿海珐） 3、220kV 隔离开关（西安力华）：户外柱式，改变运行方式的隔离开关采 用电动操作机构，检修用的隔离开关均采用手动操作机构并配电磁锁。 4、220kV电流互感器（北京天威）：户外柱式干式电流互感器。 5、220kV电压互感：户外柱式电容式电压互感器
一文读懂电力金具
一文读懂电力金具带你走进输变电的世界！知乎上有个题主提了一个问题：什么是电力金具？是做什么用的？今天我们简单聊聊输电线路金具。
首先要明确一点，电力金具是应用于“电力网”中的重要部件，所以在认识金具之前先来了解一下电力网的特点。
因为我们的电力系统中存在这非常多的交叉结点，所以我们通常形象地称之为“电网”，那么电网作为一张“网”，和蜘蛛网，钢丝网，渔网有哪些共同点呢？来看看下面几张图。
图1 蜘蛛网示意图图2 铁丝网示意图图3 渔网示意图由图1—图3我们可以知道，线路有交叉才会构成网络，而任何网络若想稳固，线路的交叉点处一定是需要固定的，换句话说，“结点”处需要固定，否则不会成网络。
这一特点同样适用于电力网，电力网是由非常多的输配电线路构成的复杂网络，每一个变电站甚至每一基杆塔都可以看做电力网的一个“结点”。
图4 电力网原理图图5 电力网抽象图图4的电力网原理图中，虚线框内是电力网，在这张图中我们可以了解，在整个大电网中有非常多的变电站构成了电网的中间结点，又有非常多的电力杆塔对电网的主要线路起到了支撑作用。
电能的传输是需要导体接触才能够进行的，而且在较大的功率下还要保证充足的载流面积，也就是电网的设备和导线等导体之间要保证接触良好和牢固。
说完上面一些看似和问题不相关的问题之后，我们来看看金具的概念是什么：什么是电力金具电力线路广泛使用的铁制、铝制或铝合金制等金属附件，升压变电站和降压变电站配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用金属（铁制、铝制或铝合金制）附件称为电力金具。
电力金具主要是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种保护作用的金属附件。
其中用于架空输电线路的的电力金具称为线路金具，线路金具是在架空输电线路上用来导线间连接、绝缘子间连接、绝缘子与杆塔以及绝缘子与导线间连接的。
它必须具有足够的机械强度和组装以及运行的灵活性。
电气识图输变电部分
2 基本步骤 明确用途 逐步分解,各个击破 找出通路 由粗到细
明确用途 清楚产品的用途、作用、特点,及其相关技术指标
1.3 电气识图的基本要求和基本步骤 续
逐步分解,各个击破 将总电气原理图分解成若干部分,弄清楚各部分的功能、以及图中元器件的图形符号、参数、规格型号等。 对每一部分逐个分析,明确有哪些基本单元组成,各个单元电路的作用和特点。
1.1 电气图的分类 续
2 电路图 定义：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部基本组成的连接关系,而不考虑其实际位置的简图。 作用： ⑴、详细表达和理解设计对象的工作原理、分析和计算电路特性及参数。 ⑵、为测试和寻找故障提供信息。 ⑶、为编制接线图提供依据。 ⑷、为安装和维修提供依据。 特点： ⑴、设备和元件采用符号表示,并适当标注技术参数。 ⑵、设备和元件的工作状态通常应表示在非激励或不工作的状态或位置。 ⑶、主电路按能量流 即电流 流向绘制；辅助电路按动作顺序,即功能关系绘制。 ⑷、主电路采用垂直布置,辅助电路采用水平布置。
3>.直流回路的标号细则： 1 对于不同用途的直流回路,使用不同的数字范围,如控制和保护回路用001～099及l一599,励磁回路用601～699。 2 控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,每一百个数分为一组,如101～199,201～299,301—399,…,其中每段里面先按正极性回路 编为奇数 由小到大,再编负极性回路 偶数 由大到小,如100,101,103,133,…,142,140,…。 3 信号回路的数字标号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。
Excellent handout training template
输电线路工程图纸识图的方法可编辑全文
Ld
L31cos3φ1 + L32cos3φ2 + L33cos3φ3 + - - -L3ncos3φn L1 + L2 + L3 + - - - Ln
ΣL3cos3φ ΣL
cosφ1 cosφ2 cosφ3 cosφn
cosφ
式中：1 、2 、3 … n -----耐张段内各档的高差角。
5．耐张段长度 线路正常运行时承受水平拉力的两相邻承力杆塔中心 间的水平距离，称为耐张段长。 6．档距 两塔导线悬挂点间（或杆塔轴线间）的水平距离，称 为两杆塔的档距。
一、输电线路施工图识读目的 施工图识读是为了祥细了解设计意图，熟悉图纸， 了解工程的技术特点，便于施工组织设计、施工工艺流
程的编制和施工安装，也是线路的竣工验收依据。
二、输电线路施工图上相关的术语 1．平断面图 ① 断面图（即平行线路断面也称纵断面） 线路断面图包括沿线路中心线的断面地形，杆塔位
① 杆塔一览图 ⑴ 图上绘出了所设计线路的全部杆塔型式，图上可 查出不同杆塔型号，各杆塔的设计水平档距、垂直档距、 最大档距。 ⑵ 图上杆塔设计使用的导线、避雷线、气象区；杆 塔不同呼称高的根开尺寸和杆塔高度及横担长度。 ⑶ 图上尺寸均以“mm（毫米）”为单位。
② 线路进出两端 变电站平面图
⑵ 平面图 1）线路平面图要求严格，有一定的比例要求，一般 情况是1/2000，但因地形或线路长短原因，设计上也有采 用其他比例的情况。平面图在断面图的下方。 2）平面图包括各种杆塔档距、里程、标高、耐张段 长度、代表档距等。平面图还包括沿线路中心线左右两侧 各50m内，各种跨越物与线路的交叉角度、与线路平行接 近的位置，线路中心线附近的各种建筑物位置和接近距离， 其它异样地形的位置、范围等情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）均压屏蔽环
grading and shielding ring：兼有均压和屏蔽作用的环状金具。
（5）招弧角
arcing horn：防止电弧沿绝缘子表面闪络的角状金具。
（6）间隔棒
spacer：使分裂导线的子导线之间保持固定间隔的金具。
（7）预绞式护线条preformed armor rod：增加导线刚度及耐振能力的螺旋形线条。
大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。
术语
一、一般术语
1、电力金具electric power fitting连接和组合电力系统中各类装置，以传递机械，电气负荷及起到某种防护作用的金属附件。
变电站及输电线路Substation and transmission
line
Fittings consensus Figure Start
Manual
金具
送电线广泛使用的铁制或铝制金属附件，统称为金具。金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。
线夹。
（3）耐张线夹(楔型strain clamp(wedgetype：用楔子固定导线的耐张线夹。
3、连接金具
（1）挂环link：两端均为环形的连接件。
（2
）挂板
clevis
&tongue：两端均为螺栓组装的板形连接件。
（3）球头挂环ball-eye：由脚球与环所构成的一种连Байду номын сангаас件。
（5）球头挂板
ball-clevis
（
1）悬垂线夹(钢质
suspension clamp(steel：用钢板或可锻铸铁等材质制造的悬垂
线夹。（
2）悬垂线夹(铝质suspension clamp (aluminium：用铝合金材料制造的悬垂线夹。
2、耐张线夹（strain clamp）：用于固定导线的端头，并承受导线张力的金具。
（1）耐张线夹(螺栓型strain clamp(boltedtype：用螺栓件固定导线的耐张线夹。
6、标称破坏荷重nominal failure load设计规定的最低破坏荷重值。
7、最大使用张力maximum working strength导线允许承受的最大设计荷重值。
8、滑动slip试验荷重不能继续上升时，导线与线夹或接续管之间产生相对位移的现象。
9、握力grip strength导线固定在线夹或接续管中不产生滑动的最大荷重值。
第7页共32页
（10）直角挂板
（11）牵引板towing plate：带有牵引孔的一种挂板。
（12）延长环
第8
页共32页
（13）调整板adjusting
plate：可调节连接长度的板形连接件。
（14）花篮螺丝turn buckle：用左右旋螺纹来调节连接长度的组合件。
4、接续金具
（1）接续管splicing sleeve
（1）设备线夹terminal connector
：导线与电气设备出线端子相连接用的金具。（2）T形线夹T-connector：导线与分支线相连接的T形金具。
（3）铜铝过渡板copper to aluminium adapter board：铝质端子与铜质端子之间相连接，以防止电化腐蚀作用的过渡接触板件。
10、可见电晕visval corona在指定条件下，凭肉眼能见到被试产品出现的电晕现象。
11、标称值nominal value用以标识一个元件、器件或设备的合适的近似量值。
12、温升temperature rise某一点的温度与基准温度之差。
二、产品名称
1、悬垂线夹（suspension clamp）：用于悬挂或支托导线，主要承受垂直荷重的金具。
：用于接续导线，并能满足机械、电气性能要求的金属管件。
（2）接续管(椭圆形）splicing sleeve(oval：横截面为椭圆形的接续管。
第9页共32页
（2）接续管(圆形
splicing sleeve(circular：横截面为圆形的接续管。
（3）补修管
repairsleeve：修补导线表面损伤用的金属管件。
：由脚球与双片或单片挂板所构成的一种连接件。
（6）碗头挂板socket-clevis eye：由帽窝与双片或单片挂板所构成的一种连接件。
第6页共32
页（7）U形挂环shackle：由U形环与双片挂板所构成的一种连接件。
（8）U形螺丝U-bolt：由
U形环与螺纹杆所构成的一种连接件。
（9）联板yoke plate：将多个分支并联组装用的一种板形连接件。
8、母线金具
（1）硬母线固定金具bus-bar support：固定和悬挂硬母线附件的总称。
（
2）母线伸缩节
bus-bar expansion joint：用于补偿母线因受热变形和振动变形的弹
（8）铝包带aluminium armor tape
：包缠铝质绞线使其表面不受磨损的铝带。
（9）重锤counter weight：挂在绝缘子串下端，以增大垂直荷重的重块。
6、拉线金具
（1）线卡子guy clip：固定钢绞线端部的马鞍形组合件。
（2）心形环thimble
：绕扎钢绞线或钢丝绳用的衬垫。
7、接触金具
2、线路金具overhead power line fitting架空电力线路上用的电力金具。
3、变电金具electric substation fitting变电所及发电厂配电装置用的电力金具。
4、母线金具bus-bar fitting变电所及发电厂配电装置母线用的电力金具。
5、破坏荷重failure load按规定试验方法，在承受机械荷重时，试件任何部位产生破坏时的荷重值。
（4）并沟线夹parallel groove clamp：平行接续导线，以传递电气负荷的线夹。
第10
页共32页（5）跳线线夹jumper clamp：非直线杆塔跳线接续用的线夹。
5
、防护金具
（1）防振锤damper：抑制导线受微风振动用的锤形组合件。
（2）均压环
grading ring：改善绝缘子串电压分布的环状金具。（3）屏蔽环shielding ring
