绝缘材料的耐热等级
绝缘材料的耐热等级
绝缘材料的耐热等级绝缘材料的耐热等级指的是该材料能够承受的极限温度。
耐热等级的确定对于绝缘材料在高温环境中的应用至关重要，一般来说，耐热等级越高的绝缘材料能够在更高的温度下保持其绝缘性能和机械性能，因此也能够应用于更严苛的环境中。
绝缘材料的耐热等级可以根据其基本材料的热分解温度来确定。
热分解温度指的是材料在高温下开始分解的温度，一般以该温度下的分解速率为0.1%作为标准。
根据国际电工委员会（IEC）和美国标准化组织（ANSI）的规定，绝缘材料的耐热等级可以分为以下几个级别：1.Y级（90℃）：Y级绝缘材料的热分解温度在90℃以下，适用于低温环境下的绝缘需求。
2.A级（105℃）：A级绝缘材料的热分解温度在105℃以下，适用于一般低温环境下的绝缘需求。
3.E级（120℃）：E级绝缘材料的热分解温度在120℃以下，适用于一般温度环境下的绝缘需求。
4.B级（130℃）：B级绝缘材料的热分解温度在130℃以下，适用于中温环境下的绝缘需求。
5.F级（155℃）：F级绝缘材料的热分解温度在155℃以下，适用于高温环境下的绝缘需求。
6.H级（180℃）：H级绝缘材料的热分解温度在180℃以下，适用于高温环境下的绝缘需求，例如发电机、变压器等高温设备。
需要注意的是，这些耐热等级只是大概的分类，并不能完全代表绝缘材料在实际应用中的能力。
绝缘材料的实际耐热性能还受到其他因素的影响，例如材料的热传导性能、氧化稳定性、机械性能等。
此外，在高温环境下，绝缘材料可能还要面对电场强度、湿度等因素的影响，因此在选择绝缘材料时需要综合考虑这些因素。
为了确保绝缘材料在高温环境下的可靠性，相关标准和规范通常还会对绝缘材料进行一系列的耐热试验，例如热老化试验、热稳定性试验等。
这些试验可以评估绝缘材料在长时间高温暴露下的性能变化情况，从而更加准确地确定绝缘材料的耐热等级。
总的来说，绝缘材料的耐热等级不仅仅决定了它能够承受的极限温度，也反映了材料的热稳定性和可靠性。
绝缘等级、温升和环境温度的关系
绝缘等级、温升和环境温度的关系绝缘等级电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级: A级E级B级F级H级最高允许温度(℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度.人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作.绝缘等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等)的影响，而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。
因此已有一种实用的、被世界公认的耐热性分级方法,也就是将电气绝缘的耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：耐热等级温度，℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃，则按间隔25℃相应设置耐热等级。
也可以不用字母表示耐热等级，但是必须遵从上述对应关系.对在特殊条件下使用的以及有特殊要求的设备（如第3.1.5条所述），上述分级方法不一定适用，可能要采用其他的鉴别分类方法。
绝缘等级国家标准
一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。

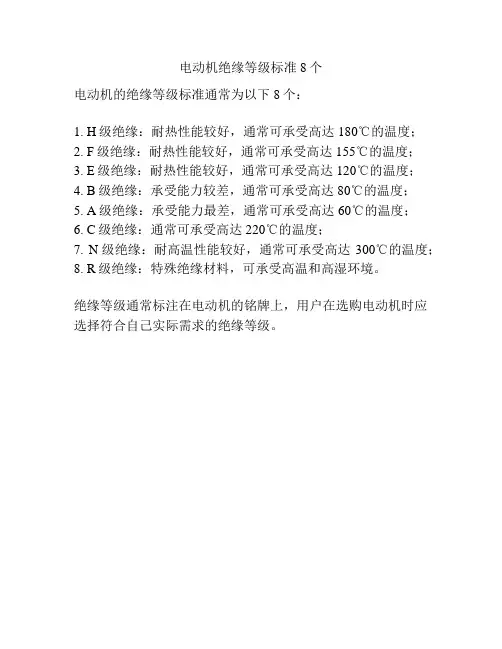

电动机绝缘等级标准8个
电动机绝缘等级标准8个
电动机的绝缘等级标准通常为以下8个：
1. H级绝缘：耐热性能较好，通常可承受高达180℃的温度；
2. F级绝缘：耐热性能较好，通常可承受高达155℃的温度；
3. E级绝缘：耐热性能较好，通常可承受高达120℃的温度；
4. B级绝缘：承受能力较差，通常可承受高达80℃的温度；
5. A级绝缘：承受能力最差，通常可承受高达60℃的温度；
6. C级绝缘：通常可承受高达220℃的温度；
7. N级绝缘：耐高温性能较好，通常可承受高达300℃的温度；
8. R级绝缘：特殊绝缘材料，可承受高温和高湿环境。
绝缘等级通常标注在电动机的铭牌上，用户在选购电动机时应选择符合自己实际需求的绝缘等级。
绝缘等级和防护等级
绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、升高的限度。
中文名绝缘等级外文名Insulation Level绝缘温度等级A级 E级 B级最高允许温度105 120 130绕组温升限值60 75 80目录温度等级A级 E级B级 F级 H级 C级 N级 R级最高温度105 120 130 155 180 200 220 240（℃）绕组温升限值60 75 80 105 125 135 150 170（K）性能参考温度80 95 100 120 145 155 170 190（℃）在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
备注编辑根据GB 755-2008，F级绝缘下绕组温升限制应为105K，而不是100K。
一般电机的绝缘等级较多采用E级和B级绝缘。
词条标签：自然学科，科技，理学，工业产品，仪器IP防护等级ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
[1]中文名IP防护等级外文名INGRESS PROTECTION起草IEC组成两个数字第一个数字电器防尘、防止外物侵入的等级第二个数字电器防湿气、防水侵入的密闭程度特点数字越大表示其防护等级越高目录IP防护等级表示方法概述编辑防护等级多以IP后跟随两个数字来表述，数字用来明确防护的防止危险A手背B手指C工具D金属线专门信息H高压设备M 做防水试验时试样运行S 做防水试验时试样静止W气候条件IP试验编辑范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。
绝缘等级的划分
根据绝缘材料的耐热等级来分的分为A、E、B、F、H级。
电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级 E级 B级F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素(如温度、电和机械的应力、振动、有害气体、化学电机绝缘等级机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
绝缘材料按耐热能力分为 Y级、A级、E级、B级、F级、H级、C级，允许温度（℃） 90、105、120、130、155、180 、180℃以上。
电动机采用B级绝缘时定子绕组的温升极限（电阻法）应不超过80K；电动机采用F级绝缘时定子绕组温升极限应不超过105K；YR电机集电环的温升极限（温度计法）应不超过80K；电机轴承的容许温度（温度计法或埋置检温计法）对滚动轴承应不超过95℃；对滑动轴承（出油温度不高于65℃时）应不超过80℃或按双方协议。
绝缘等级的划分
根据绝缘材料的耐热等级来分的分为A、E、B、F、H级。
电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级 E级 B级F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素(如温度、电和机械的应力、振动、有害气体、化学电机绝缘等级机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
绝缘材料按耐热能力分为 Y级、A级、E级、B级、F级、H级、C级，允许温度（℃） 90、105、120、130、155、180 、180℃以上。
电动机采用B级绝缘时定子绕组的温升极限（电阻法）应不超过80K；电动机采用F级绝缘时定子绕组温升极限应不超过105K；YR电机集电环的温升极限（温度计法）应不超过80K；电机轴承的容许温度（温度计法或埋置检温计法）对滚动轴承应不超过95℃；对滑动轴承（出油温度不高于65℃时）应不超过80℃或按双方协议。
几种常用的绝缘材料的耐热等级
电工常用的绝缘材料按其化学性质不同，可分为无机绝缘材料、有机绝缘材料和混合绝缘材料。
常用的无机绝缘材料有：云母、石棉、大理石、瓷器、玻璃、硫黄等，主要用作电机、电器的绕组绝缘、开关的底板和绝缘子等。
有机绝缘材料有：虫胶、树脂、橡胶、棉纱、纸、麻、人造丝等，大多用以制造绝缘漆，绕组导线的被覆绝缘物等。
混合绝缘材料为由以上两种材料经过加工制成的各种成型绝缘材料，用作电器的底座、外壳等。
绝缘材料的作用是在电气设备中把电势不同的带电部分隔离开来。
因此绝缘材料首先应具有较高的绝缘电阻和耐压强度，并能避免发生漏电、击穿等事故。
其次耐热性能要好，避免因长期过热而老化变质；此外，还应有良好的导热性、耐潮防雷性和较高的机械强度以及工艺加工方便等特点。
根据上述要求，常用绝缘材料的性能指标有绝缘强度、抗张强度、比重、膨胀系数等。
绝缘耐压强度：绝缘体两端所加的电压越高，材料内电荷受到的电场力就越大，越容易发生电离碰撞，造成绝缘体击穿。
使绝缘体击穿的最低电压叫做这个绝缘体的击穿电压。
使1毫米厚的绝缘材料击穿时，需要加上的电压千伏数叫做绝缘材料的绝缘耐压强度，简称绝缘强度。
由于绝缘材料都有一定的绝缘强度，各种电气设备，各种安全用具（电工钳、验电笔、绝缘手套、绝缘棒等），各种电工材料，制造厂都规定一定的允许使用电压，称为额定电压。
使用时承受的电压不得超过它的额定电压值，以免发生事故。
抗张强度：绝缘材料单位截面积能承受的拉力，例如玻璃每平方厘米截面积能承受1400牛顿的拉力。
绝缘材料的绝缘性能与温度有密切的关系。
温度越高，绝缘材料的绝缘性能越差。
为保证绝缘强度，每种绝缘材料都有一个适当的最高允许工作温度，在此温度以下，可以长期安全地使用，超过这个温度就会迅速老化。
按照耐热程度，把绝缘材料分为Y、A、E、B、F、H、C等级别。
例如A级绝缘材料的最高允许工作温度为105℃，一般使用的配电变压器、电动机中的绝缘材料大多属于A级。
绝缘耐热等级 酚醛布板
绝缘耐热等级酚醛布板
绝缘耐热等级是指材料在一定温度下能够保持其绝缘性能和机
械强度的能力。
而酚醛布板是一种常见的绝缘材料，通常用于电气
设备和电气绝缘结构中。
酚醛布板具有优异的绝缘性能和耐热性能，因此在一定程度上可以用来代替金属材料，降低设备的重量和成本。
关于酚醛布板的绝缘耐热等级，一般来说，酚醛布板的耐热等
级通常为B级或者F级。
B级耐热等级的酚醛布板能够在130-155
摄氏度的温度下长期工作，而F级耐热等级的酚醛布板则可以在
155-180摄氏度的温度下长期工作。
这些耐热等级的确定通常是通
过对材料的热稳定性和绝缘性能进行严格测试和评定得出的。
此外，酚醛布板的绝缘耐热等级还受到其厚度、密度、材料纺
织结构等因素的影响。
较厚、较密的酚醛布板通常具有更高的耐热
等级，而不同的纺织结构也会对其绝缘性能和耐热性能产生影响。
总的来说，酚醛布板作为一种重要的绝缘材料，在电气设备和
绝缘结构中具有广泛的应用前景，其耐热等级是评定其适用范围和
工作环境的重要指标，用户在选择和使用酚醛布板时需要充分考虑
其耐热等级以确保设备的安全可靠运行。
绝缘等级、温升和环境温度的关系
绝缘等级、温升和环境温度的关系绝缘等级电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级：A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏.不同的绝缘材料耐热性能有区别,采用不同绝缘材料的电气设备其耐受高温的能力就有不同.因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等）的影响,而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。
因此已有一种实用的、被世界公认的耐热性分级方法，也就是将电气绝缘的耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：耐热等级温度, ℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃，则按间隔25℃相应设置耐热等级。
也可以不用字母表示耐热等级，但是必须遵从上述对应关系.对在特殊条件下使用的以及有特殊要求的设备（如第3.1。
5条所述),上述分级方法不一定适用，可能要采用其他的鉴别分类方法。
绝缘等级(INS.CLASS)
绝缘等级(INS.CLASS)
概述
电动机的热分级是指其所用绝缘材料的耐热等级，分A、E、B、F、H、C、N、R级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
温度等级
绝缘的温度等级 A级 E级 B级 F级 H级 C级 N级 R级
最高允许温度（℃） 105 120 130 155 180 200 220 240
绕组温升限值（K） 60 75 80 105 125 135 150 170
性能参考温度（℃） 80 95 100 120 145 155 170 190
在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
备注
根据GB 755-2008，F级绝缘下绕组温升限制应为105K，而不是100K。
一般电机的绝缘等级较多采用E级和B级绝缘。
绝缘等级和防护等级
绝缘等级和防护等级一、绝缘等级1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的.有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15~20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是寿命的主要因素之一。
二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草.将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分,以免触电。
IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一:防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体(如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm）的外物侵入。
3 防止大于2。
5mm的固体物体侵入防止直径或厚度大于2。
5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
绝缘等级国家标准
一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。
几种常用的绝缘材料的耐热等级
电工常用的绝缘材料按其化学性质不同，可分为无机绝缘材料、有机绝缘材料和混合绝缘材料。
常用的无机绝缘材料有：云母、石棉、大理石、瓷器、玻璃、硫黄等，主要用作电机、电器的绕组绝缘、开关的底板和绝缘子等。
有机绝缘材料有：虫胶、树脂、橡胶、棉纱、纸、麻、人造丝等，大多用以制造绝缘漆，绕组导线的被覆绝缘物等。
混合绝缘材料为由以上两种材料经过加工制成的各种成型绝缘材料，用作电器的底座、外壳等。
绝缘材料的作用是在电气设备中把电势不同的带电部分隔离开来。
因此绝缘材料首先应具有较高的绝缘电阻和耐压强度，并能避免发生漏电、击穿等事故。
其次耐热性能要好，避免因长期过热而老化变质；此外，还应有良好的导热性、耐潮防雷性和较高的机械强度以及工艺加工方便等特点。
根据上述要求，常用绝缘材料的性能指标有绝缘强度、抗张强度、比重、膨胀系数等。
绝缘耐压强度：绝缘体两端所加的电压越高，材料内电荷受到的电场力就越大，越容易发生电离碰撞，造成绝缘体击穿。
使绝缘体击穿的最低电压叫做这个绝缘体的击穿电压。
使1毫米厚的绝缘材料击穿时，需要加上的电压千伏数叫做绝缘材料的绝缘耐压强度，简称绝缘强度。
由于绝缘材料都有一定的绝缘强度，各种电气设备，各种安全用具（电工钳、验电笔、绝缘手套、绝缘棒等），各种电工材料，制造厂都规定一定的允许使用电压，称为额定电压。
使用时承受的电压不得超过它的额定电压值，以免发生事故。
抗张强度：绝缘材料单位截面积能承受的拉力，例如玻璃每平方厘米截面积能承受1400牛顿的拉力。
绝缘材料的绝缘性能与温度有密切的关系。
温度越高，绝缘材料的绝缘性能越差。
为保证绝缘强度，每种绝缘材料都有一个适当的最高允许工作温度，在此温度以下，可以长期安全地使用，超过这个温度就会迅速老化。
按照耐热程度，把绝缘材料分为Y、A、E、B、F、H、C等级别。
例如A级绝缘材料的最高允许工作温度为105℃，一般使用的配电变压器、电动机中的绝缘材料大多属于A级。
绝缘材料
绝缘材料绝缘材料按其正常运行条件下允许的最高工作温度分级（耐热等级）。
由于绝缘材料的耐热性对点起产品正常运行影响很大，因此它是选择绝缘材料首先考虑的重要因素之一。
绝缘材料的耐热等级分级标准见表图a。
按应用和工艺特征，可将其划分为六大类，见表图b。
图a 绝缘材料的耐热等级分级标准1.绝缘漆和绝缘胶绝缘漆和绝缘胶都是以高分子聚合物为基础，能在一定条件下固化成绝缘英模或绝缘整体的重要绝缘材料。
（1）绝缘漆。
绝缘漆按用途主要分浸渍漆、覆盖漆、漆包线漆和硅钢片漆。
（2）绝缘胶。
绝缘胶主要用于浇注电缆接头、套管。
按用途分为电器浇注胶和电缆绕注胶两大类。
2.液体绝缘材料液体绝缘材料，俗称绝缘油，主要由矿物油和合成油两大类组成。
矿物油具有好的化学稳定性和电气稳定性，应用广泛，在电气设备中除起绝缘、冷却和润滑的作用外，还起到灭弧的作用，一般用于电力变压器、断路器、高压电缆、油浸纸电容器等电力设备中。
3.纤维制品（1）漆布。
主要用作电动机、电器的衬垫和线圈的绝缘。
（2）漆管。
其也称黄腊管，可代替油性漆管，用作电动机、电器的引出线或连线绝缘套管。
（3）绑扎带。
绑扎带主要用于绑扎变压器铁心和电动机转子绕组的端部。
（4）绝缘纸。
主要用作电力电缆、控制电缆和通信电缆的电缆纸或用作电信电缆绝缘的电话纸等。
（5）绝缘纸板。
主要使用于变压器，作为绝缘保护和补强材料，其中硬钢纸板（白板）适宜做电动机、电器的支承绝缘件或小电动机槽楔。
（6）绝缘纱、带、绳和管。
绝缘纱一般用于电缆电线中，而绝缘带用作电机线圈的绑扎，绝缘管可作电动机、电器的引出线绝缘管。
（7）层压制品。
主要用作电动机、电器的绝缘零件。
4.其他绝缘材料（1）云母制品。
云母制品主要使用白云母和金云母两种原料。
（2）电瓷材料。
电瓷具有良好的绝缘性能和化学稳定性，并且有较高的热稳定性和机械强度。
常用来制造高、低压绝缘子和低压电器绝缘瓷件。
（3）薄膜和薄膜复合制品。
适用于电动机槽的绝缘、匝间绝缘和相间绝缘以及其他电工产品线圈的绝缘。
绝缘等级和防护等级
绝缘等级编辑电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、比升高的限度。
中文名绝缘等级外文名Insulation Level绝缘温度等级A级E级B级最高允许温度105 120 130绕组温升限值60 75 80目录温度等级编辑温度等级A级E级B级F级H级C级N级R级最高温度105 120 130 155 180 200 220 240（℃）绕组温升限值60 75 80 105 125 135 150 170（K）性能参考温度80 95 100 120 145 155 170 190（℃）在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
备注编辑根据GB 755-2008，F级绝缘下绕组温升限制应为105K，而不是100K。
一般电机的绝缘等级较多采用E级和B级绝缘。
词条标签：自然学科，科技，理学，工业产品，仪器IP防护等级编辑（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
[1]中文名IP防护等级外文名INGRESS PROTECTION起草IEC组成两个数字第一个数字电器防尘、防止外物侵入的等级第二个数字电器防湿气、防水侵入的密闭程度特点数字越大表示其防护等级越高目录IP防护等级表示方法概述编辑防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。
第一位数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。
代表防止固体异物进入的等级，最高级别是6；第二位数字表明设备防水的程度。
绝缘等级、温升和环境温度的关系
绝缘等级、温升和环境温度的关系绝缘等级电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级: A级E级B级F级H级最高允许温度(℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度.人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作.绝缘等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等)的影响，而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。
因此已有一种实用的、被世界公认的耐热性分级方法,也就是将电气绝缘的耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：耐热等级温度，℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃，则按间隔25℃相应设置耐热等级。
也可以不用字母表示耐热等级，但是必须遵从上述对应关系.对在特殊条件下使用的以及有特殊要求的设备（如第3.1.5条所述），上述分级方法不一定适用，可能要采用其他的鉴别分类方法。
耐温等级划分标准
耐温等级划分标准
耐热等级最高允许工作温度（℃）相当于该耐热等级的绝缘材料简述：
Y90用未浸渍过的棉纱、丝及纸等材料或其组合物所组成的绝缘结构；
A105用浸渍过的或浸在液体电介质（如变压器油中的棉纱、丝及纸等材料或其组合物）所组成的绝缘结构；
E120用合成有机薄膜、合成有机瓷漆等材料其组合物所组成的绝缘结构；
B130用合适的树脂粘合或浸渍、涂覆后的云母、玻璃纤维、石棉等，以及其他无机材料、合适的有机材料或其组合物所组成的绝缘结构；
F155用合适的树脂粘合或浸渍、涂覆后的云母、玻璃纤维、石棉等，以及其他无机材料、合适的有机材料或其组合物所组成的绝缘结构；
H180用合适的树脂（如有机硅树脂）粘合或浸渍、涂覆后的云母、玻璃纤维、石棉等材料或其组合物所组成的绝缘结构；
C180以上用合适的树脂粘合或浸渍、涂覆后的云母、玻璃纤维，以及未经浸渍处理的云母、陶瓷、石英等材料或其组合物所组成的绝缘结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B
聚酯薄膜、经合适树脂粘合式浸涂复的云母；
玻璃纤维、石棉等制品；
聚酯漆、聚酯漆色线
130
F
以有机纤维材料补强和石棉带补强的云母片制品
玻璃丝和石棉、玻璃漆布、以玻璃丝布和石棉纤维为基础的层压制品；
以无机纤维材料作补强和石棉带补强的云母粉制品
化学热稳定性较好的聚酯和醇酸类材料、复合硅有机聚酯漆
155
绝缘材料的耐热等
Y
木材、棉花、纸、纤维等天然纺织品；
以醋酸纤维和聚酰胺为基础的纺织品；
易于热分解和熔化点较低的塑料（脲醛树脂）
90
A
工作于矿物油中的Y级材料；
用油或及油性漆、沥青漆等
105
E
聚酯漆膜和A级材料复合、玻璃布、油性树脂漆；
聚乙烯醇缩醛高强度漆包线、乙酸乙烯耐热漆包线
H
无补强或以无机材料为补强的云母制品、加厚的F级材料、复合云母、有机硅云母制品、硅有机漆、硅有机橡胶聚酰亚胺复合玻璃布、复合薄膜、聚酰亚胺漆等
180
C
不采用任何有机粘合剂及浸謮剂的无机物，
如；石英、石棉、云母、玻璃和电瓷材料等
180以上
