博世CRS 2.0共轨燃油系统的原理与检测一
随着政策法规对汽车排放要求日益严格，传统的柴油机供油系统已逐渐不适应排放要求，取而代之的柴油机燃油共轨系统得到广泛应用。
现以博世公司的CRS 2.0共轨式供油系统为例，详细说明其系统组成、原理和检测。
主要由电控系统和供油系统组成，电控系统包括电控单元、传感器、执行器和相关线束，供油系统主要有高压泵、共轨及相关管路。
与汽油机电控系统相似，该系统电控单元根据各传感器信号对整个系统进行控制，除直接控制供油系统内的有关执行器外，还控制废气再循环（EGR）、燃油预热、空调、巡航、电子扇等与发动机工作有关的系统。
共轨式供油系统与传统的喷油系统相比，主要有以下优点：1、直接喷射的柴油机，共轨式供油系统喷油压力可达145Mpa（以CRS 2.0共轨式供油系统），这样可以加速混和气的形成速度，使燃油分布均匀，降低炭烟微粒的生成量。
2、ECU精确控制喷油量、喷油率和喷油提前角，提高了柴油机的经济性、动力性、净化性，并减小了振燥感。
ECU根据相关传感器的信号来判断发动机的工作状态，精确计算喷油量。
喷油率是在一个喷油周期内，从喷油始点到终点间油量的变化情况。
喷油量是按“先少后多”的分段喷油规律变化，即先“预喷”，再“主喷”，然后再“补喷”，和柴油的燃烧规律一致，获得最佳燃烧状态。
传统的柱塞泵或VE 泵喷油压力的产生和喷油分不开，相互影响，其供油始点和喷油始点相差8º，另外其循环供油量随着转速的提高而增大，需要加装出油阀组件和调速器，结构复杂，故障率高。
而共轨式供油系统燃油蓄存在共轨中，喷油压力与发动机转速无关，ECU精确控制其喷油提前角，取消了出油阀组件和调速器，能做到ｇ和ηｖ合理匹配。
3、ECU根据各传感器的信号，用开环和闭环控制向结合的方式，对喷油量进行精确控制。
CRS 2.0共轨式供油系统传感器主要包括进气流量传感器、油门踏板位置传感器、发动机转速传感器、相位传感器、水温传感器、共轨压力传感器等。
进气流量传感器为热模式，内集成进气温度传感器，空气流量计是一个带有逻辑输出的空气质量传感器，为了获得空气流量，传感器元件上的传感器膜片被中间安装的加热电阻加热，膜片上的温度分配被与加热电阻平行安装的温度电阻测量。
喷油器工作原理及检测
讨论：喷油可以放在排气管上吗？为什么？
四、相关知识
喷油器作用
喷油器作用
作用是向发动机提供一定量的经过雾化的燃油
你想到了什么？？？
四、相关知识
喷油器的构造 滤网 线束连接器
喷油器结构、工作原理
电磁线圈
回位弹簧
衔铁
针阀
四、相关知识
喷油器工作原理
喷油器工作原理
喷油器的功用是根据ECU的指令，控制燃油喷射量。
李先生 有一辆行驶 23万公里的科鲁兹轿 车，在过坑洼路面时 抖动严重 ，加速迟缓、 无力。正纳闷的时候 发现发动机故障灯闪 亮。 于是打电话给4S 店进行咨询，4S店售 后服务要求尽快回到 修理车间进行检查 。
三、任务分析
四、相关知识
喷油器安装位置
喷油器安装位置
安装在进气歧管末端，也就是进气门之后上方
电阻应无穷大；
有电阻说明两根导线 之间短路
五、实施任务
（一）学生制定计划
（一）学生制定计划 （二）学生分组实施制定计划、修正计划 （三）展示计划
五、实施任务
（二）学生分组实施计划、修正计划
（一）学生制定计划 （二）学生分组实施制定计划、修正计划 （三）展示计划
五、实施任务
（三）学生展示计划、小组总结
（一）喷油器电阻检测 （二）喷油器电压测量 （三）喷油器导线断路的检测 （四）喷油器对地短路 （五）匝间短路
喷油器检测
将数字万用表拨到200 Ω档，检测传感器2#与 ECU24# 端子之间的电阻、 电阻应 < 1 Ω 在检测传感器1#与主继电
无穷大为断路
器端子之间的电阻
四、相关知识
（一）喷油器电阻检测 （二）喷油器电压测量 （三）喷油器导线断路的检测 （四）喷油器对地短路 （五）匝间短路
博世EDC17电控高压共轨系统介绍
第二十五页，共52页。
传感器
定义：能感受（或响应）规定的被测量并按照一定规律转换 成可用信号输出的器件或装置。 传感器是一种转换器，作用是进行信号变换。柴油机电控系统 中常用的传感器有温度、压力、转速等，在整个系统中的作用就好 像人的五官一样，ECU也就相当与人的大脑。
片），它改变了垂直于霍尔元件的磁场强度，这将使得在长轴方向电
压下驱动的电子向垂直于电流的方向偏离，从而在该方向产生mV级
② 当触发轮轮齿远离传感器时，磁隙增大，磁阻增大，磁场强度变弱。 因此，当触发轮旋转时，将会产生一个交变的磁场，从而使得电磁线圈产生一个正 弦感应电压，交变电压的振幅随着触发轮转速的提高而加（mV…>100V）,我们要求 至少30rpm时就能产生合适的信号电压。
第二十九页，共52页。
永磁铁：安装在信号盘的边缘， 产生永磁场，穿过信号盘、电磁线圈 等。
第十六页，共52页。
喷油器
第十七页，共52页。
喷油器可以被拆分为一系列功能部件：孔式喷油嘴，液压伺服系统和电磁阀。
针 阀 弹 簧
针阀腔
第十八页，共52页。
喷油器工作原理
当电控单元向喷油器的电磁阀通电时，滑阀在电磁力的作用下升起，控制室的共轨 油压顶开回油球阀，使控制腔的上腔回油。由于喷油器的进油节油孔小于回油节流孔， 所以柱塞上腔的油压降低，使喷油器针阀向下的压力迅速降低，于是针阀在针阀腔的 共轨油压的作用下升起，喷油器开始喷油。（下图中喷嘴开启所示） 当电控单元停止向喷油器的电磁阀送电时，电磁阀的滑阀在弹簧力的作用下压在球 阀上，球阀此时受上下两个力的作用，向下的力是共轨油压通过回油节流孔作用在球 阀的力，因回油节流孔径很小，所以球阀受到的共轨油压向上的推力小于滑阀弹簧的 弹力，使球阀紧压在阀滑阀座上，使控制柱塞上腔停止回油，此时针阀腔的压力要等 于控制室的压力，加之针阀弹簧向下的压力使针阀紧压在针阀座上，使针阀腔的共轨 油压无力升起针阀，使喷油器停止喷油。（下图中喷嘴关闭所示）

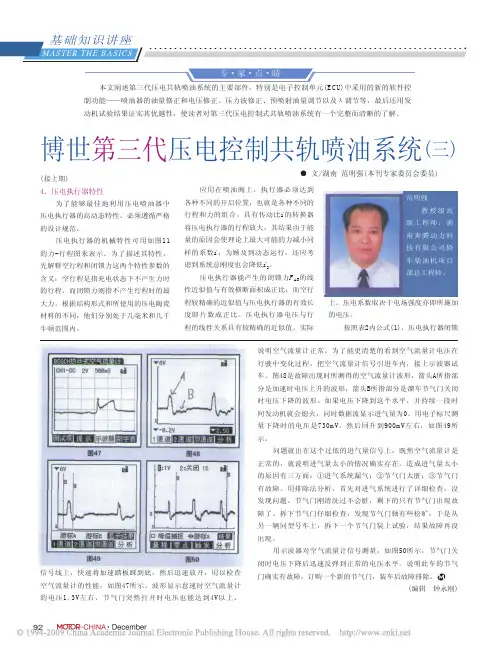

博世第三代压电控制共轨喷油系统_三_

为了进行喷油器油量修正，在喷油 器制造过程中对每个喷油器都要采集很多 测量数据，并以数据点阵编码的形式标示 在喷油器上；对于压电喷油器，还要附加 上有关喷油器被堵塞后行程的信息。这些 信息在汽车制造过程中都被输入电控单 元，在发动机运转过程中这些数值被用来 补偿计量和电路方面的偏差。 2．压力波修正(DWK)
与预喷射油量的调节一样，同时调 节总喷油量和进气空气质量的λ-调节同 样具有重要意义，无论是喷油量还是进气 空气质量的误差都会导致混合汽的变化， 从而影响到废气排放。
为了进行补偿，用一个宽带λ传感 器来检测废气中的氧分压，由此就能反算 出空燃比λ。由于汽车加速时λ传感器用 大气中的氧分压来标定，因此检测的精度 较高。专用的学习和调节方法确保在废气 排放过程中重要的运行工况范围内调节到 经使用后所给定的空燃比，其匹配过程极 其迅速，以至于第一个运行循环以后就可 以使用到学习值。
附加的软件修正功能确保系统达到很小的
误差，大大提高了喷油量的计量精度。
第三代压电共轨喷油系统能使约
1800k g重车型不采用排气后处理装置就
能达到欧I V排放标准，充分显示出其优异
的实际工作能力。
为了满足欧洲和美国可能进一步严
格的排放标准要求，博世公司已经在致
力于开发更新一代的共轨喷油系统，其
