浅谈手术室供配电电气设计方式及安全保护
医院手术室电气设计探讨

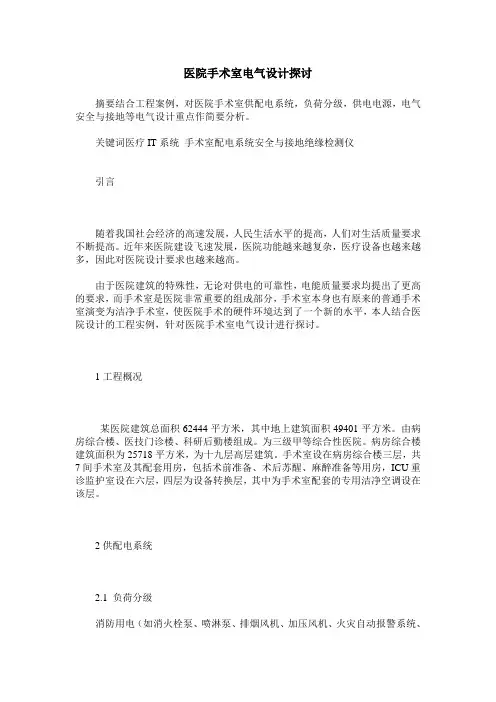

医院手术室电气设计探讨摘要结合工程案例，对医院手术室供配电系统，负荷分级，供电电源，电气安全与接地等电气设计重点作简要分析。
关键词医疗IT系统手术室配电系统安全与接地绝缘检测仪引言随着我国社会经济的高速发展，人民生活水平的提高，人们对生活质量要求不断提高。
近年来医院建设飞速发展，医院功能越来越复杂，医疗设备也越来越多，因此对医院设计要求也越来越高。
由于医院建筑的特殊性，无论对供电的可靠性，电能质量要求均提出了更高的要求，而手术室是医院非常重要的组成部分，手术室本身也有原来的普通手术室演变为洁净手术室，使医院手术的硬件环境达到了一个新的水平，本人结合医院设计的工程实例，针对医院手术室电气设计进行探讨。
1工程概况某医院建筑总面积62444平方米，其中地上建筑面积49401平方米。
由病房综合楼、医技门诊楼、科研后勤楼组成。
为三级甲等综合性医院。
病房综合楼建筑面积为25718平方米，为十九层高层建筑。
手术室设在病房综合楼三层，共7间手术室及其配套用房，包括术前准备、术后苏醒、麻醉准备等用房，ICU重诊监护室设在六层，四层为设备转换层，其中为手术室配套的专用洁净空调设在该层。
2供配电系统2.1 负荷分级消防用电（如消火栓泵、喷淋泵、排烟风机、加压风机、火灾自动报警系统、防火卷帘门应急照明）、消防电梯及消防电梯排水泵、漏电火灾报警系统均为一级负荷。
住院楼中的公共走道照明、计算机系统，安防系统，电子信息设备机房，客梯，排污泵，排水泵、生活水泵用电、手术室的洁净空调用电等为一级负荷。
医院手术室、重诊监护室为一级负荷重特别重要负荷。
一般照明、舒适性空调设备为三级负荷。
2.2 供电电源根据本工程的特点、负荷分级及当地城市电网的实际供电情况，本工程引入二路10KV独立电源供本建筑群所有负荷供电。
为了保证消防设备、手术室、重诊监护室、智能化管理机房设备、弱电机房设备等重要负荷供电的可靠性，本工程除采用2路市电供电外，还设置1台800kW 柴油发电机为消防及重要负荷供电。
浅谈医院建筑电气设计
浅谈医院建筑电气设计
医院电气设计需要考虑医院的用电需求。
医院是一个人口密集的场所，同时需要提供各种各样的医疗服务，因此对电力的需求非常大。
为了满足这个需求，电气设计需要充分考虑医院的用电负荷，并合理设计电力系统的容量。
医院电气设计需要考虑医院内部的不同功能区域的用电需求。
不同的功能区域有不同的用电需求，比如手术室、病房、ICU等，每个区域都需要有稳定可靠的电源供应。
电气设计需要根据各个功能区域的用电要求，设计相应的电路和电源配电系统。
医院电气设计还需要考虑医院内部的安全要求。
医院是一个对电力安全要求较高的场所，因为医院内部存在着大量的医疗设备，其中一些设备对电力的稳定供应要求非常高。
电气设计需要确保医疗设备的电源供应的稳定性和可靠性，并采取相应的保护措施，防止因电力问题导致的设备损坏或者事故发生。
医院电气设计是医院建筑设计中的一个重要部分。
合理的医院电气设计能够确保医院的正常运行和医疗设备的安全运行，同时也能够提高医院的能源利用效率，达到节能和环保的目的。
在医院建筑设计中，需要充分重视医院电气设计的重要性。
浅谈医院建筑电气设计
浅谈医院建筑电气设计医院作为特殊的建筑类型，其建筑电气设计的重要性不言而喻。
在医院建筑电气设计中，不仅要考虑基本照明、插座、空调等基础设施，还要考虑到医院特殊的用电需求，如手术室、病房、诊疗室等特殊用电需求。
在医院建筑电气设计中需要综合考虑建筑的功能需求、安全要求和节能要求，确保医院电气系统的可靠性、安全性和经济性。
一、医院电气设计的基本要求1. 安全性医院作为医疗机构，对电气系统的安全性要求非常高。
在医院建筑电气设计中，需要考虑配电系统的可靠性、绝缘和接地电阻的要求，确保电气设备和系统的安全运行。
医院内部还有一些特殊的用电场所，如手术室、检查室等，对于这些地方的用电需求更加严格，必须保证电气设备的安全可靠性，避免因电气设备故障造成患者或医护人员的安全事故。
2. 可靠性医院的用电需求非常大，对于电气系统的可靠性要求也很高。
在医院建筑电气设计中，需要考虑电源系统的可靠性，确保医院内各种用电设备能够正常供电。
还需要考虑备用电源系统的设置，以保证医院在发生电源故障时能够及时切换到备用电源系统，避免对医院正常运行造成影响。
3. 经济性医院作为公共医疗机构，对于建筑电气设计的经济性要求也不容忽视。
在医院建筑电气设计中，需要综合考虑建设成本、运行成本和维护成本，尽量提高电气设备的利用率，减少能源浪费，降低维护成本，确保医院电气系统的经济运行。
2. 照明系统设计在医院建筑电气设计中，照明系统设计是非常重要的一部分。
医院内有各种不同类型的用房，如手术室、病房、诊疗室等，对于这些用房的照明设计要求也各不相同。
在医院建筑电气设计中，需要根据不同用房的功能需求，合理设置照明设备类型和布置方式，确保医院内各种用房的照明能够满足相关的工作要求。
3. 接地系统设计医院建筑电气设计中，接地系统的设计也是非常重要的一部分。
医院作为医疗机构，对于接地系统的要求非常高。
在医院建筑电气设计中，需要考虑接地电阻的要求，确保接地系统能够满足相关的安全要求。
手术室的电气设计
【摘要】：医院是一个为病人服务的机构，医院电气设计由于功能与其他建筑不同而显示其特殊性。
手术室又作为医院的一个非常重要的部门而要求更加严格。
现以保定市第二中心医院净化手术室工程谈一下手术室的电气设计。
一、手术室的照明、动力供配电系统：1、负荷等级、供电系统及供电电源：医院对电源的可靠性要求很高，手术室、急诊部监护病房、血透室、分娩室、婴儿室、CT扫描、配血室等一旦断电对医务工作造成很大影响，甚至会造成医疗事故，危及病人的生命，所以《民用建筑电气设计规范》JGJ/T16-92（以下简称规范）表3.1.2中规定上述用电负荷为一级负荷，必须有二个电源同时供电，当一个电源发生故障时，另一个电源能继续供电，以确保供电可靠性。
合理的配电方式是电源可靠性的保证，首先应根据部门的不同性质分区域配电。
如门诊属一个供电区域，病房属于一个供电区域，手术室又另划为一个区域。
其次根据各部门对电源可靠性的不同要求进行配电，如手术室、抢救室、中心监护等重要负荷，采用树干式与放射式相结合的方式配电，即从两台变压器上分别引一路电源干线至相关层的双电源切换箱，经双电源自动切换后，再以放射式配电至本层各部门。
对消控中心、电话总机等可靠性要求更高的场所应采用二路电源放射式供电，即分别从变电所两台变压器低压侧各引一路电源直接至用电点。
两路电缆在桥架内敷设时，应分设在不同桥架或在桥架内设防火隔离板，以确保双路供电的可靠性。
本工程洁净手术部的供电负荷为一级负荷,按设计规范的要求，采用TN-S系统结构模式，采用等电位联结及共用接地方式，从中心变配电所引来双回路接至配电总箱，一用一备，末端自动切换，且与柴油发电机有可靠联系，以便地区电网故障时仍能保持连续供电。
考虑到地区用电的不稳定性，本设计还为：N01、N02（I级）手术室分别配置了10KVA及3KVA的UPS电源。
特别的对于电源突然中断后，能招致重大医疗危险的场所，采用电力系统不接地（IT系统），本设计对于N10（II级）手术室采用IT系统。
外科手术中的手术室电气安全管理
外科手术中的手术室电气安全管理手术室是外科手术过程中最为重要的环节之一，因此，保障手术室电气安全显得尤为重要。
本文将从手术室电气设备的选择与维护、电气安全管理制度的建立以及应急预案的制定等方面，探讨外科手术中的手术室电气安全管理。
1. 手术室电气设备的选择与维护手术室的电气设备至关重要，需要经过严格的选择与维护。
首先，应选择符合国家标准和行业要求的电气设备，具备稳定可靠、安全耐用的特点。
其次，在设备选择中要特别注重品牌和质量，避免购买低质量或假冒伪劣产品。
与此同时，手术室电气设备的定期维护和检修也是必不可少的。
定期维护可以保证设备的正常运行，减少故障的发生。
维护过程中要严格按照设备说明书及相关规范要求进行，确保维护工作的全面性和准确性。
2. 电气安全管理制度的建立为了保障手术室电气安全，建立完善的电气安全管理制度是必须的。
首先，应细化电气设备使用的各项规章制度，在规章制度中明确电气设备的使用、操作和维护要求，加强对操作人员的培训和监督。
其次，应建立定期维护和检修制度，明确维护和检修的时间、流程和责任人。
同时，还应定期开展电气设备的巡检工作，及时发现和排除隐患，确保设备处于良好的工作状态。
另外，还应加强设备事故的记录和报告制度。
对于电气事故的发生，要及时记录，分析事故原因，并制定相应的改进措施，避免类似事故再次发生。
3. 应急预案的制定即使在做好了各项电气安全管理工作之后，突发事故仍可能发生。
因此，制定并贯彻应急预案是至关重要的。
应急预案应包括各种常见意外情况的处置方法和应对措施，例如电气火灾、电气泄漏等。
应急预案的制定要细致入微，对于各种应急情况都要有明确的处置流程和操作指南。
同时，应针对不同人员进行培训，提高应急处置的能力和水平。
此外，在应急预案制定后，还要定期组织演练，以增强应急处置的效果和效率。
总结：外科手术中的手术室电气安全管理至关重要，需要从设备选择与维护、电气安全管理制度的建立以及应急预案的制定等多个方面进行综合管理。
浅谈医院建筑电气设计
浅谈医院建筑电气设计医院是一个集医疗、教学、科研于一体的综合性机构，其建筑电气设计是保证医疗设备、医疗环境持续运作的保障。
医院建筑电气设计要充分考虑医疗设备的使用及其所需电力、电信系统通信质量、照明质量、空调系统等，以满足医疗机构的要求。
因此，医院建筑电气设计需要注重以下几点。
一、电力系统设计电力系统是医院建筑电气设计的重要组成部分。
在医院内部，包括诊疗、手术区域，需要大量的电力支持，如医疗设备、手术室照明等。
医院电力系统的设计应该具有高稳定性、可靠性和安全性，同时应满足各种应急情况需要。
医院电力系统设计的重点在于电源备份和电源安全。
医院电力系统中应设置二次供电系统，即正常电源和备用电源。
当正常电源意外中断时，备用电源可以保证医疗设备的供电，确保医疗行为的安全性。
而且，从能源利用效率和环保角度出发，应选用低压供电系统。
医疗机构电信系统设计的重点在于信息的传输和安全保障。
医院内部需要进行大量的数据传输，如门诊病历、病房病历、药库管理等。
因此，医院电信系统的设计应充分考虑传输速度和安全性。
在医院电信系统内部，应设备冗余设计和双备份机制，避免数据丢失和系统中断，从而保证电子病历的完整性和科学性。
同时，医院内部的网络系统需谨慎处理，防止数据泄露和网络攻击。
照明系统是医院建筑电气设计的重要组成部分。
医院内部照明系统的设计应使医护人员的工作效率更高，同时保证病人的舒适度。
医院照明系统的设计应考虑照度、均匀度、亮度等因素，同时也要考虑经济效益和环境保护。
医院内部分区域使用不同的照明色温，如手术室需要使用白色照明，病房使用黄色照明等，从而使个区域能够实现良好的环境效果。
医院建筑电气设计的另一个重要组成部分是空调系统的设计。
医院需要保持统一的温度和湿度，在特殊的区域还需要保持压力差，以防止交叉污染。
医院空调系统设计的关键在于产生静态压力的机房、手术室、ICU等区域的内外负压控制系统。
负压控制可以有效防止病原体向外传播，保证医护人员和病人的安全性。
浅谈医院建筑电气设计
浅谈医院建筑电气设计随着医院建筑的不断发展与进步，医院建筑电气设计也变得愈加重要，它与医院的设施、功能密切相关。
医院建筑的电气设计要考虑到病房、仪器室、手术室、接待大厅、办公楼、餐厅、商店等各种不同的区域。
本文将简要介绍医院建筑电气设计的重要性，并详细探讨重点区域的电气设计原则。
医院建筑的电气设计建立在安全和可靠性的基础之上。
作为人们生命与健康的守护者，医院的供电系统必须具有高可靠性，以确保医疗设备与照明设备的正常运作。
另外，医院的电气系统还必须保证能够在紧急情况下持续供电。
这是在医院的电气设计中需要着重考虑的关键问题之一。
医院的电气系统还需要具有良好的互换性，以确保电子设备之间的交互工作。
同时也要兼顾防火防爆，以确保工作环境的安全性。
此外，医院的电气系统还必须具有高效节能的特点，以减少能源的使用，降低运营成本。
重点区域的电气设计原则病房是医院的重点区域之一，也是医疗设备和电子设备最为密集的区域之一。
在病房的电气设计中，需要考虑到以下因素：1. 安全性：首先要保证病房的电气系统具有良好的防水、防漏电和防电磁干扰的能力。
2. 照明：在病房中，需要充分考虑病人的感受。
因此，相对柔和而均匀的照明势必是必须的。
3. 病人的舒适度：除了照明以外，还需要考虑到热水、冷水、空调、排风等因素。
病房的电气系统应该满足病人的舒适需求。
4. 充电设施：随着移动设备的不断普及，病人和家属也会带来大量的充电设备。
病房的电气系统必须能够容纳这些充电需求。
手术室是医院的另一个重要区域。
在手术室的电气设计中，必须特别注重削减电气设备产生的电磁辐射，同时还需满足以下条件：1. 照明：手术室的照明必须具有高度的亮度和准确度，以确保医生能够对手术区域进行有效的区分。
2. 空气清新：手术室的空气必须保持清洁，电气系统的排风量应该具有高效的调节能力。
3. 确保供电：手术室的电气系统必须具有高度的稳定性和可靠性，以确保在手术期间供电不中断。
医院手术室的电气设计方案探讨
医生在里面与病人一起完成一场与病魔的激烈 战 争，这 场战 争的胜 负直接 决 定 了病 人 的命 运 ，因此 ，战争前 的准备一定是要周密与详细 的。随着科技 的发展 ，手术室 已经不仅仅是医
手 术 室 应 在 至 少 两 面 墙 上 提 供 医 用 电 子 生动 刀那么 简易的方式 ，各种先进的医疗电气
染。
是 《 医技 规 》所 规 定 的 要 求 之 一 这 样 做 ， 既
可 以将 Ｉ Ｔ系 统的接地 与隔离变压 器的接地 连 保证 了手术室 的安全 ，确保 了设备获得等电位
可 以有 效 的 提 高 杀 菌 率 使 得 手 术 免 于细 菌 的污 在一起 ，省 了单独联结所 占的空间，也同时
医 院手 术 室 是 一 个 神 圣 不 可 侵 犯 的领 土 ，
【 关键词 】现代 医院 手术 室 电气设计方案
顺利进行手术 的大前提 ，因此在照 明灯具的使
用 与 安排 上 不 应 马虎 大 意 ，更 不 能 随 意 随 心 ， 这 是 手 术 成 功 的关 键 之 一 。
手 术 室 一 般 不 是 一 个 大 的 整 体 ， 是 根 据
手术 室 的灯 具摆 放也 是有 一定科 学性 在 接地 、电力 系统保护接地 、防雷接地等多重接
内 的 ，一 般 照 明 灯 具 安 放 在 手 术 台 的 四 周 ， 并 地 方案的同步进行 ，防止 因各种 内部与外部的
嵌在手术室 吊顶 内，与通风 口一起安置 。手术 事 故引起 的电击危险 室 门的上方还应安放手术工作指示灯 ，若为防 辐射手术室 ，外 门上还应加入红色安全警示灯 与放射射线 的设备连接 ，以便灵敏的监测放射 仪器 的安全使用情况， 为了更好 的视线与灯光， 室 内的涂料应为浅色并加入低反射的物质 ，防 止反射光线影响 医生 的手术进行 。灯光是医生 然而事 实情 况并 不如理 想 的合理 可行 ， 因为手术 室的各类 设施并不能一步到位 ，这就 给放射形状 的联 结带来 困难 。此外 ，目前的先 进 电气医疗设备 多为高频模式 ，由物理原理可 以得出结论：接地 长度越 长，越不利于设备 的 使用 。因此高频的接地应 尽可 能的短 ，现在 已 有措施可 以减少此类 问题 ， 简单的方式可 以是， 将 ６平方毫米的铜导线穿过塑料 板沿墙 埋至架 空地板上 ，并同时与等电位接地网络 连接，这 是一种对 已建好的手术室进行改造最方便的方 式 ，若为新建手术室，还应采用更为科学与合
浅谈医院建筑电气设计
浅谈医院建筑电气设计医院作为医疗服务机构，是为了更好地提供医疗服务和病患救治而建立的建筑物。
在医院建筑设计中，电气设计是非常重要的一个环节，它关系到医院正常运行和安全使用。
本文将从医院电气设计的特点、主要内容和设计要求三个方面进行浅谈。
医院电气设计的特点：3.灵活性：医院的功能需求经常会发生变化，因此电气系统的设计需要具备一定的灵活性，能够根据实际情况进行调整和改造。
医院可能需要扩建新的科室或病房，这就需要相应地增加电气负荷和配电线路的设计。
1.电气负荷计算：电气设计的第一步是对医院各个功能区域的电气负荷进行计算和预测。
这包括各个科室、病房、手术室等的用电设备和设施的功率需求，以及医院整体的用电负荷情况。
根据负荷计算结果，确定电气系统的总容量和分区配电。
2.配电系统设计：配电系统是医院电气系统的核心部分，它包括主配电室、次配电室、分配电柜等设备和配电线路。
根据负荷计算结果和功能区域的需求，设计合理的配电系统，确保每个功能区域都能得到稳定可靠的电力供应。
3.照明设计：医院的照明系统是医院的重要组成部分，它既要满足医疗工作的需求，又要保证患者和工作人员的舒适度。
照明设计需要考虑到照明亮度、照度均匀度、色彩还原性等因素，同时还要兼顾节能和环保。
1.符合国家相关标准：医院电气设计需要符合国家相关标准，比如《医院建筑设计规范》、《建筑电气设计规范》等。
这些标准是保障医院电气系统安全和正常运行的基础。
2.可操作性和可维护性：医院的电气系统设计应考虑到后期的使用和维护情况，使得电气设备和线路的操作和维护更加方便和安全。
3.可靠性和灵活性：医院的电气系统需要具备高可靠性，即使在紧急情况下也能保证电力供应的可靠性。
还应具备一定的灵活性，能够随时满足医院日常运行和功能变化的需求。
医院电气设计是一项复杂而重要的工作，它关系到医院的正常运行和安全使用。
医院电气设计需要考虑到医院的特点、主要内容和设计要求，以满足医院的用电需求，并确保电气系统的安全稳定运行。
手术室配电及绝缘监视系统的设计与探讨
手术室配电及绝缘监视系统的设计与探讨手术室是医院中最为重要的部分之一，消毒、绝缘和安全运行是其首要任务。
在手术室内，一些关键设备的正常运转是非常重要的，而这些设备的正常运转又离不开稳定可靠的电力供应。
因此，在手术室设计中，电力配电与绝缘监视系统的设计是必不可少的。
首先，手术室的电力配电系统应该保证稳定、可靠。
在电力配电系统中，应该采用双回路电源供电，保证在一套电源失效时，另一套电源可以顶替，防止手术因电力故障中断。
另外，在电源接入手术室时，应该设置电缆接头检测装置，在发现接头松脱或发热时，及时发出警报。
此外，为了避免电网故障影响手术室的电力供应，还应该加装电网干扰滤波器。
单纯的电力配电系统保证不了手术室的安全运行，还要考虑手术室的绝缘情况。
手术室中的人体和电器设备都是互相独立的，两者之间必须做到良好的绝缘。
因此，在手术室设计中，应该为手术室设置专用的绝缘监视系统，对手术室的绝缘情况进行实时监测。
绝缘监视系统应该具有以下几个特点：1.可靠性。
绝缘监视系统在手术室设计中的地位至关重要，系统的可靠性是保证手术室运行的基础。
绝缘监视系统应该采用高精度的传感器，通过采集电阻、电流、电压等多种信号，进行严密的监测。
并且，该系统应该采用红外线、激光等技术，消除温度、湿度等外部因素的干扰，并加装稳定器和过压、过流等保护器件，保证系统的运行安全和稳定性。
2.灵敏度。
绝缘监视系统应该具有高灵敏度，能够在电气绝缘出现问题的早期进行报警，防止出现事故。
监视系统应该采用灵敏的报警器件，如声光报警装置、电气自动断路器等，及时发出警报，引起操作人员的注意，并尽快协调技术人员进行维护。
3.全面性。
绝缘监视系统要对手术室电器设备进行全面监测，不同设备的绝缘情况各有不同，系统需要按照设备绝缘标准进行监测。
系统应该设置多个检测点，全面监测电器设备的绝缘状况。
手术室的配电和绝缘监视系统是保证手术室安全和稳定运行的重要装置，设计和安装需要认真考虑。
医院手术室用电安全管理制度
一、总则为保障医院手术室用电安全，防止火灾事故的发生，确保医疗质量和医护人员、患者的人身安全，特制定本制度。
二、用电安全管理原则1. 遵循国家有关用电安全法规和标准，严格执行医院用电安全管理规定。
2. 强化用电安全管理意识，提高用电安全技能，确保手术室用电安全。
3. 定期检查、维护手术室用电设施，确保其正常运行。
4. 加强用电安全教育，提高医护人员用电安全意识。
三、用电安全管理措施1. 电器设备安装与使用（1）安装、拆改、增设电气设备或架设临时电路时，必须报总务科批准，并按有关规范进行施工。
（2）各类设备均需具备法律、法规规定的有效合格证书。
（3）电气设备停用或拆除时，应报总务科批准，并按照规定程序进行。
2. 用电设备维护与保养（1）定期检查手术室用电设备，确保设备正常运行。
（2）发现设备故障，立即停机报修，禁止带病运行。
（3）对易燃、易爆物品进行严格管理，禁止在手术室存放。
3. 用电安全培训（1）对新入职的医护人员进行用电安全培训，使其了解手术室用电安全知识。
（2）定期组织用电安全知识培训，提高医护人员用电安全意识。
4. 用电安全检查（1）定期对手术室用电设备进行检查，确保设备符合安全标准。
（2）对手术室用电线路进行定期检查，防止线路老化、短路等隐患。
（3）对手术室用电环境进行巡查，确保用电安全。
5. 应急处理（1）发生电气火灾时，立即切断电源，并组织人员进行灭火。
（2）火灾扑灭后，对事故原因进行调查，总结经验教训，加强用电安全管理。
四、用电安全管理责任1. 总务科负责手术室用电设施的管理、维护和监督。
2. 手术室负责人负责本室用电安全管理工作，落实用电安全管理措施。
3. 医护人员应遵守用电安全规定，提高用电安全意识。
4. 全体人员应积极配合用电安全检查，发现安全隐患及时报告。
五、附则1. 本制度自发布之日起施行。
2. 本制度由医院总务科负责解释。
3. 本制度如有未尽事宜，由医院总务科根据实际情况进行修订。
手术区供电及手术室安全用电措施
手术区供电及手术室安全用电措施1手术区供电方案设计1.1 设计背景基于配电箱系统的手术室用电负荷不同等级差异，易引发重大医疗事故，而手术室电动门、情报面板等因多为单相设备且功率小，数量多，故为同一级别设备。
基于此，采用双重电源，选择两高压变电站各引一路10kV 高压线路的应急电源供电方式（满足手术对电源要求）。
而在应急电源设计上，基于可持续供电、成本低、维护方便，成为保障手术区供电的基础。
在时下的手术室电源设计上，基于UPS 电源设计方法的研究，对确定系统方案，以为保证连续用电等提供有效借鉴。
1.2 设计方案手术区整体供电方案设计受手术区用电规模、手术的复杂度及其设备更新进程等多因素影响，有必要将洁净手术室的建设作为题中之义，以突破供电限制，来达到保护UPS 不间断维护的有效检视效果，以为提升检修的可靠性提供安全用电依据。
本次结合医疗用设备特点，设计出了基于UPS 并联集中供电拓扑，以此达到有效运维和方便维护的效果电气配置设计中，通过单台UPS 实现不间断供应手术区用电，第5 台USP 为后备电源。
受UPS设计性能及其负载供电的重要性影响，有必要在设计、制造标准、可靠性上以内部自动旁路协同制动优势，达到整体提升线路可靠性的设计要求。
期间，第5 台USP 作为UPS 的后备电源，与UPS 输出端快速自动转换开关，对大幅度缩短停电时间，防范因此发生的事故，提升UPS 可靠性等具有显著的效果。
同时，基于经济模式或绿色休眠模式的设计，还可进一步为手术区用电能耗降低提供可能。
1.3 重点供电方案因医院等级差异不一，故开展复杂手术的机会和概率不大，而0s 级手术室布置UPS 的方法，通过调整手术室功能灵活性，在单台小型UPS 重点供电中，可有效避免各种市电故障，也为手术室供电可靠性提供了可能；而并联的两台小型UPS 在手术室供电造价上，通过维护量及方案部署来达到降低停电故障等也为其提供了方案设计依据。
1.4 消防系统设计方案基于市电停电环节EPS 应急电源（Emergency Power Supply）设计，基于0.5～2h 持续供电以保证电力可持续效果。
浅谈手术室供配电电气设计方式及安全保护
浅谈手术室供配电电气设计方式及安全保护摘要：随着人们的生活水平的不断提高,医疗条件的不断改善,人们对健康越来越重视,同时对医疗条件的要求也越来越高,对医院手术室医疗设施提出了新的要求.以往医院普通手术室状况已不能满足人们的要求,如今一些大型综合医院已经引进和改建了许多由达到国际标准的手术室组成的手术部,使医院手术的硬件环境达到一个新的水平,本文就医院手术室供配电系统设计与研究作一些介绍和探讨。
关键词：供电安全、电位联结、照明一、手术室供电要求、方式手术室作为医院的特殊用电部门对供电的质量要求更加严格，用电方式更加复杂、安全、可靠，供电尤为重要。
因此手术室供电必须具有防断电措施，即应具有双路供电自动切换的功能，并备有发电机组以防意外，重要场所还要配置UP不间断电源，即作为一级负荷要严格要求，并备有发电机组以防意外，不同功能区的供电，线路要分开，以免相互影响；必须具备防漏电措施，以防微小的漏电电流，造成严重的医疗事故。
最安全的供电方式有三相五线制(TN-S)和不接地配电方式(IT)两种。
该手术室供电选择了TN-S系统，又称保护接地系统，这种供电方式是把三相供电的零线N接地，与仪器设备外壳相连的保护地线PE 也接地，零线N和保护地线PE可以连接在同一地线上，或将保护地线PE单独接地，视工作环境要求而定。
电源变电器输出三相，加上零线N和保护地线PE 共五条线从配电柜输出，故称三相五线制。
该手术室用电正是从大楼地下配电室来自不同变压器输出的两个回路以TN-S方式输送到口，并且两回路供电于末端形成断电自动切换功能，同时备有发电机及UPS电源，构成了严格意义上的一级用电负荷，确保了手术室的用电可靠性。
二、手术室、重病监护室的供电安全的重要性在供配电系统设计时，手术部（手术室）、重症监护室应按一级特别重要负荷供电。
考虑医疗手术的重要性，尚应在部分手术室设不间断电源以保证供电的可靠性。
消防联动控制设计中，不应切除手术部、重症监护室的电源，因为此部分供电方式多为从变配电室至未端的放射式供电，与其他区域影响不大。
手术室的电气设计
手术室的电气设计医院的手术室是医院的核心部位。
随着科技的进步和医疗水平的提高,以及大量先进医疗设备的不断出现,手术室对电气方面的要求越来越高。
如何搞好手术室的电气设计,直接关系到人民生命的安全和先进医疗设备的良好使用。
一．手术室的供电及负荷等级。
为保证手术中患者的生命安全，县（区）级及以上的医院的手术部的照明和电力应按一级负荷的要求供电。
两路电源可在手术部所在楼层的总配电箱处自动切换。
对于大型和等级较高的医院手术室，还必须增设应急电源。
应急电源一般采用柴油发电机组，对于手术室较少，用电总量不大的手术部，也可采用UPS或集中应急电源EPS。
对于有地下室的大型医院，柴油发电机组可以安装在地下室，也可在楼外单独安装。
而采用EPS作为应急电源时，因EPS体积较大，而洁净手术室内不允许安装配电箱，EPS可在某个附属房间内集中安放。
应急电源应能在1min内自动切换。
洁净手术室内用电应与辅助用房用电分开，每个手术室的干线必须单独敷设。
洁净手术部用电应从本建筑物配电中心专线供给。
根据使用场所的要求，主要选用TN-S系统和IT系统两种形式。
心脏外科手术室的配电盘必须加隔离变压器。
手术室内常规照明灯和非医疗用途电源插座的电源可不通过隔离变压器。
洁净手术部配电管线应采用金属管敷设，穿过墙和楼板的电线管应加套管，套管内用不燃材料密封。
进入手术室的电线管穿线后，管口应采用无腐蚀和不燃材料封闭。
特殊部位的配电管线宜采用矿物绝缘电缆。
洁净手术部的总配电箱，应设于非洁净区内。
供洁净手术室用电的专用配电箱不得设在手术室内。
配电盘和电器检修口设于手术室外，是为了检修时工作人员不进手术室，以减少外来尘、菌的侵入而带来的交叉感染因素。
每个洁净手术室应设有一个独立专用配电箱，配电箱应设在该手术室的外廊侧墙内。
由于手术室配电的重要性，洁净手术室内的电源宜设置漏电检测报警装置。
每个洁净手术室的配电总负荷不应小于8KVA。
二．手术室的照明。
手术室是比较狭窄的场所，医务人员持续长时间地进行紧张的工作。
医疗电气设备的供电及安全保护设计
医疗电气设备的供电及安全保护设计摘要：科技的不断进步,使人们更加依赖于电器设施，比如医生，他们对病人的诊断也要在很大程度上依赖于医疗电气设备。
那么，医疗设备的电气安全就成为了重中之重的问题，成为人们研究的一个新课题。
对于那些正处于手术中或重症监护状态下的病人来说，医疗设备的电气安全尤为重要。
首先，他们在遭到电击危害时不仅缺乏感知能力,而且还可能遭受微电击伤害的危险。
其次,这些病人往往需要依靠特殊的医疗设备来维持生命,一旦这些设备失电,就会给病人带来生命危险,那么一个可靠的电源就是手术室、IUC、CCU等医疗场所中必不可少的电气设备。
关键词:医疗电器设备；电气安全一、医疗建筑物内的电气正常发挥作用十分重要科技在不断的进步,医生需要借助电器设备来诊断病人,为了保证病人的安全，必须保证医疗设备的电气安全,对于那些正处于手术中或重症监护状态下的病人,他们在遭受电击危害时缺乏感知本领,而且还存在遭受微电击危害的风险。
但是,这些病人常常需要依靠特殊的医疗设备来延续生命,一旦这些设备失电,将给病人带来生命危险,因而一个靠得住的电源是手术室、IUC、CCU等医疗场所中必不可少的电气设备，为此,国际电工委员会(EIC)对医疗场所的电气安全作出了清晰的规范”一!IEC60364一7一710:2001尺度对不同医疗场所的划分该标准710.2.5/6/7条对各种功能的医疗场所进行了清楚的区分,共将其分成三种:（1）O房间:没有医疗设施的场所。
（2）1房间:不仅有医疗设备,并且可以作用于一定的部位:人体的外部,除了心脏的内部治疗。
（3）2房间:不仅有医疗设备应用,并可以进行心脏的内部治疗!手术室和危及生命的治疗的场所,假使不能保证可以不间断供电,就会出现生命危险的场所，无法保证患者的生命安全。
二、对于不同接地方式的探究(1)TT方式供电体系TT方式是指将电气装备的金属外壳直接接地的保护体系,称为保护接地体系,也称TT体系。
手术室的用电安全
手术室的用电安全（一）简介尽管手术室的安全措施和报警系统日益现代化，各种报警系统相当完善，但在手术和麻醉期间因用电发生的意外情况时有发生，仍然会造成患者和手术室工作人员的伤害。
其中手术室工作人员和患者的触电及电灼伤在逐年增多，其中大部分是可以预防的。
（二）电的基本常识1.电源发电厂提供三相高压电通过高压电缆输送到医院的变电站，经变压器降压后成为三相线电压380V的电源供医院作为电源使用。
引入手术室、病房的电源通常为220V的单相交流电。
变压器的三个次级线圈按星形连接，公共端接地称为中线，这种接法叫做三相四线制星形连接法。
一般手术室电源与电气设备之间通过墙壁插销接通的。
为了设备的应用，中间又通过多插座的电插板，按规定都为三眼插座，亦都有火线、中线、地线三根线。
三根线的连接不准接错，否则就易导致触电。
2.保护接地与保护接零把电气设备不带电的金属部分如金属壳与大地可靠地连接以保护人身安全的为保护接地。
如由于电气设备的绝缘不良，金属壳带电，电流可直接由地线入地，不致造成对工作人员的危害。
把正常不带电的电气设备金属构件与电力系统的零线做良好连接叫保护接零。
医疗部门宜使用单相三眼插座和插头。
所有地线插座必须接有用电单位自己制备的可靠地线，以确保安全。
3.地线回路在手术室内的患者，身上往往会同时与两个以上的电气设备相连接，这些电气设备虽然都通过同一地线，也接地良好，但因为接地线不在同一点，两个地线插头之间距离过长，它们之间可能存在着电位差，形成地线回路。
4.漏电流电气设备一般都有微小漏电，是交流电感应到设备的其他部分或电路而产生的。
一般情况下漏电量很小，其中99.8%可通过地线被排除，不致造成触电危险。
长期使用后绝缘物老化或设备陈旧失修、绝缘性能降低、部件损坏、污垢积聚、湿度过大，都可使漏电增加。
如果没有地线，则几乎所有的漏电都通过人体，就可发生危险。
（三）触电对人体的影响医用电器都与人体接触，而人体犹如“导电单元”，人体内电阻很小，当电流通过人体形成闭合电路时，就有发生触电的危险。
外科学题手术室的电气安全
外科学题手术室的电气安全近年来，随着医疗技术的不断发展，手术室在外科学中扮演着至关重要的角色。
然而，在手术室中，电气安全问题一直是医疗机构普遍关注的焦点。
本文将探讨外科学手术室的电气安全问题，并提出相应的解决方案。
一、电气安全的重要性手术室是医疗机构中最核心的区域之一，正常的电气供应对手术过程至关重要。
一旦发生电气故障，不仅可能影响手术的进行，还可能对患者和医务人员安全带来潜在风险。
因此，确保手术室的电气安全至关重要。
二、现有电气安全问题及其原因1. 电气设备老化：随着时间的推移，手术室的电气设备可能会出现老化现象，导致电气故障的潜在风险增加。
2. 杂乱的电线布局：手术室内存在着大量的电线和电缆，如果布局不合理或杂乱无章，将增加意外触碰电线的风险。
3. 用电负荷过重：在手术过程中，需要大量的电力供应，如果用电负荷超过了电气系统的设计承载能力，将增加电气事故发生的可能性。
4. 安全设备缺失或失效：手术室内应配备电气故障保护装置，如漏电保护器和过载保护器等。
然而，由于设备维护不及时或失效，这些安全设备可能无法及时起到作用。
三、解决方案为了确保手术室的电气安全，应采取以下措施：1. 定期维护与更新：定期检查手术室内的电气设备，判断其工作状态，并及时进行维护与更新，以确保设备正常运行。
2. 规范电线布局：手术室内的电线布局应按照标准规范进行，避免交叉或纠结，保持整洁有序。
同时，应进行合理的电线分类和标识，方便维修和排查问题。
3. 控制用电负荷：手术室的用电负荷应在电气系统设计范围内，避免超负荷运行。
当需要增加用电负荷时，应及时进行系统改造，确保电气系统能够提供稳定的电力供应。
4. 设备监测与维护：手术室内的安全设备，如漏电保护器和过载保护器等，需要定期监测和维护。
一旦发现问题，应立即修复或更换。
四、培训与意识提升除了以上的措施外，培训和意识提升也是确保手术室电气安全的重要环节。
医务人员应接受有关电气安全的培训，了解电气设备的基本知识和操作规程，并且定期进行复习和更新。
谈医院电气设计安全性
谈医院电气设计安全性医院是一个为病人服务的机构，医院电气设计由于功能与其他建筑不同而显示其特殊性，针对病人这样一个特殊人群，电气设计中的安全性显得尤为重要。
一、对供配电安全可靠性的要求：医院对电源的可靠性要求很高，手术室、急诊部监护病房、血透室、分娩室、婴儿室、CT扫描、配血室等一旦断电对医务工作造成很大影响，甚至会造成医疗事故，危及病人的生命，所以《民用建筑电气设计规范》JGJ、T16-92（以下简称规范）表3、1、2中规定上述用电负荷为一级负荷，必须有二个电源同时供电，当一个电源发生故障时，另一个电源能继续供电，以确保供电可靠性。
而医院电梯被列为二级负荷，笔者认为，这因根据医院的具体情况进行分析，例如：杭州市第六人民医院综合楼，它一～五层为门诊部，六～十四层为病房，十五层为手术层。
医梯就成为医务工作和病员极为重要的垂直通道，一旦电梯停止运行，将给病人带来很大的麻烦，甚至会引起医疗事故，在设计中应按一级负荷考虑。
挂号处、划价处、药房、各护士站等对医院影响较大，停电将导致医院工作瘫痪的部门也应按一级负荷供电。
二、防火及疏散医院内的群体主要是病人，针对其体弱多病、行动不便、反应慢的特点，尤其要注意电气设备的防火措施，电气线路长期过载和老化是引起火灾的一个重要原因。
老化与发热有直接关系，如果按满负荷计算，电缆7年就会老化，而更换导线又比较麻烦，故在设计线缆的配置及敷设时应留有一定余量，并尽可能采用电缆桥架或线槽明敷，也可方便今后的换线或增容。
电气火灾发生时，线缆燃烧产生的剧毒烟气将对人员构成重要的威胁。
所以电气线路宜采用低卤、低烟、阻燃电缆。
发生火灾时，合理的疏散。
引导是至关重要的，在进行报警时，不宜设置火灾警铃系统，避免患者过度恐慌而发生意外，可用火灾应急广播系统代替，有序地疏散病人。
由于医院的特殊性，大型综合性医院的疏散出口指示灯应按Ⅰ型设计，即灯具的长边大于100cm，荧光灯的功率≥30W（最好设两个光源），以保证其可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈手术室供配电电气设计方式及安全保护
摘要：随着人们的生活水平的不断提高,医疗条件的不断改善,人们对健康越来越重视,同时对医疗条件的要求也越来越高,对医院手术室医疗设施提出了新的要求.以往医院普通手术室状况已不能满足人们的要求,如今一些大型综合医院已经引进和改建了许多由达到国际标准的手术室组成的手术部,使医院手术的硬件环境达到一个新的水平,本文就医院手术室供配电系统设计与研究作一些介绍和探讨。
关键词：供电安全、电位联结、照明
一、手术室供电要求、方式
手术室作为医院的特殊用电部门对供电的质量要求更加严格，用电方式更加复杂、安全、可靠，供电尤为重要。
因此手术室供电必须具有防断电措施，即应具有双路供电自动切换的功能，并备有发电机组以防意外，重要场所还要配置UP不间断电源，即作为一级负荷要严格要求，并备有发电机组以防意外，不同功能区的供电，线路要分开，以免相互影响；必须具备防漏电措施，以防微小的漏电电流，造成严重的医疗事故。
最安全的供电方式有三相五线制(TN-S)和不接地配电方式(IT)两种。
该手术室供电选择了TN-S系统，又称保护接地系统，这种供电方式是把三相供电的零线N接地，与仪器设备外壳相连的保护地线PE 也接地，零线N和保护地线PE可以连接在同一地线上，或将保护地线PE单独接地，视工作环境要求而定。
电源变电器输出三相，加上零线N和保护地线PE 共五条线从配电柜输出，故称三相五线制。
该手术室用电正是从大楼地下配电室来自不同变压器输出的两个回路以TN-S方式输送到口，并且两回路供电于末端形成断电自动切换功能，同时备有发电机及UPS电源，构成了严格意义上的一级用电负荷，确保了手术室的用电可靠性。
二、手术室、重病监护室的供电安全的重要性
在供配电系统设计时，手术部（手术室）、重症监护室应按一级特别重要负荷供电。
考虑医疗手术的重要性，尚应在部分手术室设不间断电源以保证供电的可靠性。
消防联动控制设计中，不应切除手术部、重症监护室的电源，因为此部分供电方式多为从变配电室至未端的放射式供电，与其他区域影响不大。
发生火灾时及时可靠地进行人员疏散和做到火灾为可控制燃烧是最为重要的。
医院手术室，中心监护室（ICU）等重要科室，可采用集中设置EPS应急电源设备和分散设置IT隔离供电电源系统，以防外部电源故障及用电设备接地故障而引起的断电事故，保证供给的可靠性和连续性。
普通病房，一般按二、三级负荷考虑，对于规模大、档次高的高层建筑病房，按二级负荷供电，供电干线可采用竖向双母线槽奇偶层互为备用。
在消防联动时，可以作为非消防电源切除。
但要注意，一般不允许采取自动联动以免发生不必要的事故，还有如手术室自动感应门等设备要有必要的末端应急电源装置来保障。
医院手术室、重症监护室等重要科室按一级负荷中特别重要负荷考虑，所有病房内均设置了应急照明，在消防联动控制设计时，不作为非消防电源切除。
手术室、重症监护室等重要科室的病房电源不应切除电源。
但与现行规范有冲突，我院的某工程中就遇到了此类问题。
此类负荷应属于一级负荷中的特别重要负荷，要保证独立供电，至少要能以房间划分供电回路并能单独切除。
标示明显，配备手/自动切除转换开关、并设在现场，有人做手术时处于手动切除状态、火灾时只能在现场手动切除；无人做手术时处于自动切除状态、火灾时可消防联动切除；切除时机应选在确认发生火灾后。
医院中“特别重要负荷”的供电电源在火灾联动时建议不作切除，因如果万一误动作就可能导致一起严重的医疗事故，人命关天！即使真正在发生火灾时，也有继续供电的必要，以提供紧急处置的条件，待撤离后再切除电源。
三、手术室局部等电位联结方法
作为手术室电气安全的一个重要组成部分，防微电击的另一个重要措施是采用局部等电位联结措施。
根据《民用建筑电气设计规范》中14.7.6.2规定“防微电击等电位联结应包括给水管、金属窗框、病床的金属框架及患者可能在2.5m 范围内直接或间接触击到的各部分金属部件。
用于上述部件进行等电位联结的保护线（或接地线）的电阻值，应使上述金属导体相互间的电位差限制10mv以下”。
如何实现将电位差限制在10mv以下呢？实际工程设计中我们可以按限制可同时接触两点间等电位联结线的电阻值来实现。
即严格限制发生接地故障时故障电流流经有关线路的阻抗值。
如果按允许通过心脏的电流为50uA，电位差为10mv，则两点间电阻值最大为0.2欧，这是我们选择等电位联结线的重要依据。
选择局部等电位联结线导线截面时，还应考虑导线连接处接触电阻，我们在设计手术室等电位联结时的通常做法是：在手术室电源配电箱附近设局部等电位联结端子板，端子板与电源配电箱内PE母排之间采用25m㎡铜芯绝缘导线连接，室内水管、构造柱主钢筋、氧气管、真空管、无影灯控制箱、手术台控制箱等金属部件均采用6 m㎡铜芯导线穿绝缘管等电位联结端子板相连接，这样就完成了手术室等电位联结。
四、手术室照明选择及施工
手术室是持续长时间工作的场所，手术室照明要考虑到减轻工作人员的疲劳问题，故手术室的通道和相关房间的照度要求较高，避免人员出入手术室时有视觉不适之感。
手术室采用混合照明，分为一般照明、手术台重点照明、信号灯照明和观片灯照明等。
局部的手术台范围照度水平要求很高，最常见的局部照明设计是在手术台上方1.5m处设置手术专用无影灯，无影灯应根据手术室尺寸和手术要求进行配置，宜采用多头型，手术无影灯选择与设计涉及到照明和医学等多方面知识，一般由照明设计人员与专业医务人员研究确定，以达到满意效果。
手术室一般照明用光源可选用色温为4000～5000K之间洁净荧光灯，其色温与无影灯光源的色温相适应，其显色性应接近自然光，要求显色指数Ra大于90，水平照度要求不低于750lx，垂直照度不低于水平照度1/2，且应减少眩光，减少医护人员的眼睛疲劳。
一般照明的控制应采用可调光控制方式。
在实际设计中，一般照明灯具应为嵌入密封灯带，手术室内应无强烈反光，大型手术室的照度均匀不宜低于0.7，同时为克服荧光灯的频闪效应，对荧光灯带可采用三相均匀配电。
手术室内应设置观片灯，观片灯联数可按手术室大小类型配置（3联/小型每间、4联/中型每间、6联/大型每间），观片灯应设置在手术者对面墙上，应嵌入墙内，不突出墙面，安装高度可定为中心距地 1.5m。
多联观片灯通常每联灯光单独控制，开关可设于观片灯下侧的控制面板上。
在手术室大门外侧上方设置手术工作指示灯，即可在室内单独设置开关，也可与手术室自动感应门或无影灯等标志手术开始的设备连锁控制。
五、结语
手术室时特殊的场所，医疗电气设备是特殊的装置，手术室的相关电气设计事关生命，一定要慎重。
随着我国国力的不断增强，医疗卫生事业将得到长足的发展，医院的现代化建设必将迅猛发展，作为医院后勤部门管理人员，我们要不断学习和了解最新的医疗设备和国内的新规范，力争为患者和医护人员提供一个安全可靠、功能齐全、技术先进的良好医疗环境。
