医院洁净手术室的电气设计方案探讨
医院手术室电气设计探讨
医院手术室电气设计探讨摘要结合工程案例，对医院手术室供配电系统，负荷分级，供电电源，电气安全与接地等电气设计重点作简要分析。
关键词医疗IT系统手术室配电系统安全与接地绝缘检测仪引言随着我国社会经济的高速发展，人民生活水平的提高，人们对生活质量要求不断提高。
近年来医院建设飞速发展，医院功能越来越复杂，医疗设备也越来越多，因此对医院设计要求也越来越高。
由于医院建筑的特殊性，无论对供电的可靠性，电能质量要求均提出了更高的要求，而手术室是医院非常重要的组成部分，手术室本身也有原来的普通手术室演变为洁净手术室，使医院手术的硬件环境达到了一个新的水平，本人结合医院设计的工程实例，针对医院手术室电气设计进行探讨。
1工程概况某医院建筑总面积62444平方米，其中地上建筑面积49401平方米。
由病房综合楼、医技门诊楼、科研后勤楼组成。
为三级甲等综合性医院。
病房综合楼建筑面积为25718平方米，为十九层高层建筑。
手术室设在病房综合楼三层，共7间手术室及其配套用房，包括术前准备、术后苏醒、麻醉准备等用房，ICU重诊监护室设在六层，四层为设备转换层，其中为手术室配套的专用洁净空调设在该层。
2供配电系统2.1 负荷分级消防用电（如消火栓泵、喷淋泵、排烟风机、加压风机、火灾自动报警系统、防火卷帘门应急照明）、消防电梯及消防电梯排水泵、漏电火灾报警系统均为一级负荷。
住院楼中的公共走道照明、计算机系统，安防系统，电子信息设备机房，客梯，排污泵，排水泵、生活水泵用电、手术室的洁净空调用电等为一级负荷。
医院手术室、重诊监护室为一级负荷重特别重要负荷。
一般照明、舒适性空调设备为三级负荷。
2.2 供电电源根据本工程的特点、负荷分级及当地城市电网的实际供电情况，本工程引入二路10KV独立电源供本建筑群所有负荷供电。
为了保证消防设备、手术室、重诊监护室、智能化管理机房设备、弱电机房设备等重要负荷供电的可靠性，本工程除采用2路市电供电外，还设置1台800kW 柴油发电机为消防及重要负荷供电。

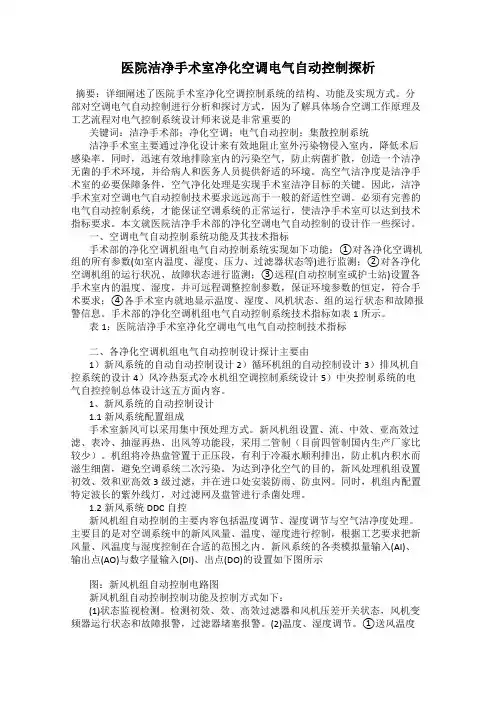

医院洁净手术室净化空调电气自动控制探析
医院洁净手术室净化空调电气自动控制探析摘要：详细阐述了医院手术室净化空调控制系统的结构、功能及实现方式。
分部对空调电气自动控制进行分析和探讨方式，因为了解具体场合空调工作原理及工艺流程对电气控制系统设计师来说是非常重要的关键词：洁净手术部；净化空调；电气自动控制；集散控制系统洁净手术室主要通过净化设计来有效地阻止室外污染物侵入室内，降低术后感染率。
同时，迅速有效地排除室内的污染空气，防止病菌扩散，创造一个洁净无菌的手术环境，并给病人和医务人员提供舒适的环境。
高空气洁净度是洁净手术室的必要保障条件，空气净化处理是实现手术室洁净目标的关键。
因此，洁净手术室对空调电气自动控制技术要求远远高于一般的舒适性空调。
必须有完善的电气自动控制系统，才能保证空调系统的正常运行，使洁净手术室可以达到技术指标要求。
本文就医院洁净手术部的净化空调电气自动控制的设计作一些探讨。
一、空调电气自动控制系统功能及其技术指标手术部的净化空调机组电气自动控制系统实现如下功能：①对各净化空调机组的所有参数(如室内温度、湿度、压力、过滤器状态等)进行监测；②对各净化空调机组的运行状况、故障状态进行监测；③远程(自动控制室或护士站)设置各手术室内的温度、湿度，并可远程调整控制参数，保证环境参数的恒定，符合手术要求；④各手术室内就地显示温度、湿度、风机状态、组的运行状态和故障报警信息。
手术部的净化空调机组电气自动控制系统技术指标如表1所示。
表1：医院洁净手术室净化空调电气电气自动控制技术指标二、各净化空调机组电气自动控制设计探计主要由1）新风系统的自动自动控制设计2）循环机组的自动控制设计3）排风机自控系统的设计4）风冷热泵式冷水机组空调控制系统设计5）中央控制系统的电气自控控制总体设计这五方面内容。
1、新风系统的自动控制设计1.1新风系统配置组成手术室新风可以采用集中预处理方式。
新风机组设置、流、中效、亚高效过滤、表冷、抽湿再热、出风等功能段，采用二管制（目前四管制国内生产厂家比较少）。

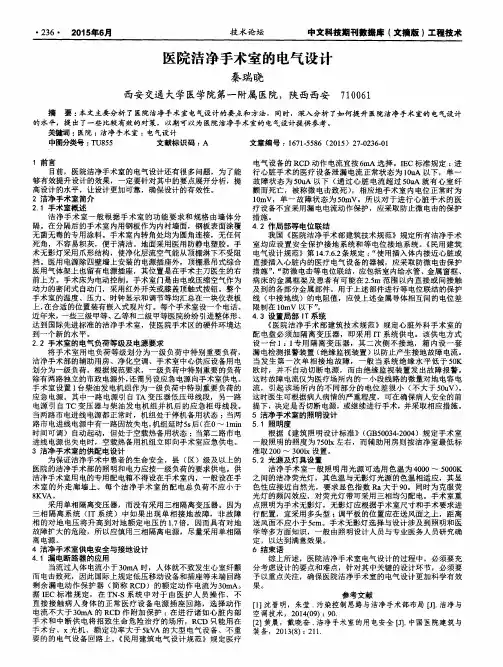

医院洁净手术室的电气设计
４ ． ３设置局部 ｌ Ｔ系统 《 医院洁净 手术部建 筑技术规范 》规定心脏外 科手术室 的 配 电盘必须加 隔离变压器 ，即采用 Ｉ Ｔ系 统供 电。该供 电方式 设 一台 １： １ 专用隔 离变压器 ，其二 次侧不接 地，箱 内设一 套 漏 电检测报警装置 （ 绝缘监视装置 ）以防止产生接地故障 电流 。 当发生 第一 次单 相接地 故障 ，一般 当系 统绝 缘水 平低 于 ５ ０ Ｋ
８ ＫＶ＝ ｆ 。
电气 设备的 Ｒ Ｃ Ｄ动作 电流宜 按 ６ ｍ Ａ 选择 。Ｉ Ｅ Ｃ标准规定 ： 进 行 心脏手术 的医疗 设备泄漏 电流 正常状态为 １ ０ ｕ Ａ 以下 ，单一 故障状 态为 ５ ０ ｕ Ａ 以下 （ 通 过心脏 电流 超过 ５ ０ ｕ Ａ 就有 心室纤 颤而 死亡，被称微 电击致死 ） ，相应地手 术室 内电位 正常时为 １ ０ ｍＶ，单 一故 障状态 为 ５ ０ ｍ Ｖ。所 以对 于进 行 ｈ ｔ ， 脏 手术 的 医 疗设备不宜采用漏 电电流动作保护 ，应采取 防止微 电击 的保护
措施 。 ４ ． ２作局部等 电位联结 我国 《 医 院洁净手术部建筑技术规范 》规 定所有洁净手术 室均 应设置安全 保护接地系 统和等 电位接 地系统 。《 民用建筑 电气设计规范 》第 １ ４ ． ７ ． ６ ． ２ 条规定 ： “ 使用插入体 内接近心脏或 直接插入 心脏 内的 ” ， “ 防微 电击等 电位联结，应包括室 内给水管 、金属窗框、 病床 的金属框 架及患 者有 可能在 ２ ． ５ ｍ 范 围以 内直接 或间接触 及到 的各部分金属部件 。用于上述部件进行等 电位联结 的保护 线 （ 中接地线 ）的电阻值 ，应使 上述金属 导体相互 间的电位 差 限制 在 １ ０ ｍＶ 以下 ” 。
手术室的电气设计
【摘要】：医院是一个为病人服务的机构，医院电气设计由于功能与其他建筑不同而显示其特殊性。
手术室又作为医院的一个非常重要的部门而要求更加严格。
现以保定市第二中心医院净化手术室工程谈一下手术室的电气设计。
一、手术室的照明、动力供配电系统：1、负荷等级、供电系统及供电电源：医院对电源的可靠性要求很高，手术室、急诊部监护病房、血透室、分娩室、婴儿室、CT扫描、配血室等一旦断电对医务工作造成很大影响，甚至会造成医疗事故，危及病人的生命，所以《民用建筑电气设计规范》JGJ/T16-92（以下简称规范）表3.1.2中规定上述用电负荷为一级负荷，必须有二个电源同时供电，当一个电源发生故障时，另一个电源能继续供电，以确保供电可靠性。
合理的配电方式是电源可靠性的保证，首先应根据部门的不同性质分区域配电。
如门诊属一个供电区域，病房属于一个供电区域，手术室又另划为一个区域。
其次根据各部门对电源可靠性的不同要求进行配电，如手术室、抢救室、中心监护等重要负荷，采用树干式与放射式相结合的方式配电，即从两台变压器上分别引一路电源干线至相关层的双电源切换箱，经双电源自动切换后，再以放射式配电至本层各部门。
对消控中心、电话总机等可靠性要求更高的场所应采用二路电源放射式供电，即分别从变电所两台变压器低压侧各引一路电源直接至用电点。
两路电缆在桥架内敷设时，应分设在不同桥架或在桥架内设防火隔离板，以确保双路供电的可靠性。
本工程洁净手术部的供电负荷为一级负荷,按设计规范的要求，采用TN-S系统结构模式，采用等电位联结及共用接地方式，从中心变配电所引来双回路接至配电总箱，一用一备，末端自动切换，且与柴油发电机有可靠联系，以便地区电网故障时仍能保持连续供电。
考虑到地区用电的不稳定性，本设计还为：N01、N02（I级）手术室分别配置了10KVA及3KVA的UPS电源。
特别的对于电源突然中断后，能招致重大医疗危险的场所，采用电力系统不接地（IT系统），本设计对于N10（II级）手术室采用IT系统。
医院洁净手术室的电气设计探究
医院洁净手术室的电气设计探究作者：郝丽丽刘艳庆来源：《城市建设理论研究》2013年第34期【摘要】文章首先阐述了洁净手术室的简介，然后分析了医院洁净手术室存在的问题，最后对医院洁净手术室的电气设计进行了探讨。
【关键词】医院，洁净手术室，电气设计中图分类号：TU834.8+54文献标识码： A一、前言近年来，我国在医院手术室的电气方面虽然取得了飞速发展，但依然存在一些问题和不足需要改进，在建设社会主义和谐社会的新时期，加强对医院手术室的电气洁净方面的控制，对确保老百姓的切身利益有着重要意义。
二、洁净手术室简介1．手术室概述洁净手术室一般根据手术室的功能要求和规格由墙体分隔。
在分隔后的手术室内用钢板作为内衬墙面，钢板表面涂覆无菌无毒的专用涂料。
手术室内转角处均为圆角连接，无任何死角，不容易积灰，便于清洁。
地面采用医用防静电塑胶。
手术无影灯采用爪形结构，使净化层流空气能从顶棚淋下不受阻挡。
医用电源除四壁墙上安装的电源插座外，顶棚悬吊式综合医用气体架上也留有电源插座，其位置是在手术主刀医生的右前上方。
手术床为电动控制。
手术室门是由电或压缩空气作为动力的密闭式自动门，采用红外开关或膝盖顶触式按钮。
整个手术室的温度、压力、时钟显示和调节等均汇总在一块仪表板上，在合适的位置装有嵌入式观片灯。
每个手术室设一个电话（有些医院在手术区设一套独立的内部呼叫和外部通讯中心）。
近年来，一些三级甲等、乙等和二级甲等医院纷纷引进整体形、达到国际先进标准的洁净手术室，使医院手术区的硬件环境达到一个新的水平。
2．手术室的电气负荷等级及电源要求该工程将手术室用电负荷等级划分为一级负荷中特别重要负荷，洁净手术部的辅助用房、净化空调、手术室中心供应设备用电划分为一级负荷。
根据规范要求，一级负荷中特别重要的负荷除有两路独立的市政电源外，还需另设应急电源向手术室供电。
该工程设置 1 台柴油发电机组作为一级负荷中特别重要负荷的应急电源。
其中一路电源引自 TA 变压器低压母线段，另一路电源引自 TC 变压器与柴油发电机组并机后的应急柜母线段。
医院洁净手术室电气设计
Ｌ Ｕ Ｊｎ ｘｎ Ｉ ｉｇ ｉ
（ Ｉ Ｏ Ｅ ｈｎ ｈ ｉ ｎｉｅｒ ｇＣ ． ｔ． Ｓ ａｇ ａ ２ ０ ２ ，Ｃ ｉａ ＳＮ Ｐ Ｃ Ｓ ａｇ ａ Ｅ ｇ ｅｉ ｏ ，Ｌｄ ， ｈ ｎ ｈ ｉ ０ １０ ｈｎ ） ｎ ｎ
高， 对医疗卫生条件和 医疗安全 的要求也越来越 高 。手术 室作 为 医 院 中最重 要 的组 成部 分 ， 电 其 气设计也是医院电气设计 中的关键部 分。本文 结合复旦大学附属金 山医院整体迁 建工程 的电 气设计 来 谈 洁净 手术 室 的电气设 计 。
ｌ 手 术 室简 介
该 医院位 于 上海 市 ， 三 级 甲等 医院 。在 医 属 院住 院楼 三 楼 手 术 部 共 设 １ ３间 手 术 室 ， 括 ２ 包
电系统 的安全 、 可靠性设计 ， 手术 室照 明设计 ， 净 手术 室、 洁 洁净 空调机 组的 配 电 控制 。 手术室的安全防护及接地 等要 求作 了详 细的 阐述 ， 电气设 计人 员进 行 同 供
类 型建 筑 设 计 时 参 考 。
王 晔 （ ９ ２ ） 男 １； 电气设计； 安全； 可靠
ｔｍ， ｅｉ ｆｉ ｔ ｇｓｓ ｍ， ｅ ｃｏ ｆ ｑ ｉ ｅ ｔ Ｉ ｗｌｈｌ ａｉ ｅｐｏ ｃ’ ｅｕｉ ， ｌｂｌｙ ｅｏｏ ｙ ｅ ｄｓ ｎｏ ｇ ｉ ｙｔ ｇ ｌｈ ｎ ｅ ｓｌ ｔｎｏ ｅｕｐ ｎ． ｔ ｉ ｅ ｔ ｒ ｌｅｔ ｒ ｅｔｓ ｃ ｒｙ ｒ ｉ ｉｔ，ｃｎ ｍ ｅｉ ｍ ｌ ｐ ｏｅ ｚ ｈ ｊ ｓ ｔ ｅａ ｉ
ｔ ｄ ｃ ｄ ｔ ｅ ｈ ｓ ｉ ｌ ｓ ｃｅ ｎ ｏ ｅ ａｉ ｇ ｒｏ ，ｔ ｐ ｗｅ ｕ ｐ ｙ ａ ｄ ｄ ｓ ｉ ｕ ｉｎ ｓ ｓｅ ，ｔ ｌ ｈ ｉｇ， ｉ－ ｏ ｄ ｔ ｌｅ ，ｈ ｒ ｕ ｅ ｈ ｏ ｐｔ ’ ｌａ ｐ ｒ ｔ ｏ ｍ ｉ ｏ ｒｓ ｐ ｌ ｎ ｉｔ ｂ ｔ ｙ ｔｍ ｉ ｉ ｔ ｏ ａ ｎ ｓ ｒ ｏ ｓ ｇ ｎ ａｒｃ ｕ ｉ 【 ｒ ｔｅ ｉｎ ｒ ｏ ’ ａｅｙ ｐ ｏｅ ｔ ｎ ａ ｄ ｇｏ ｎ ｉ ｇ ｒ ｑ ｉｅ ｎ ．Ｉ ｃ ｕ ｄ ｐ ｏ ｉｅ ｒ ｆｒ ｎ ｅ ｒｓｍｉ ｒｄ ｓｇ ・ ｏ ｍ ｓｓ ｆ ｔ ｒｔ ｃｉ ｎ ｒ ｕ ｄ ｎ ｅ ｕ ｒ ｍｅ ｔ ｔ ｏ ｌ ｒ Ｖｄ ｅ ｅｅ ｃ ｓ ｆ ｉ ｌ ｅ ｉｎ ｏ ｏ ａ Ｋｅ ｒ ｓ ｏ ｐ ｔ ｌ ｌａ ｐ ｒ ｔ ｇ ｒ ｏ ；ｅｅ ｔ ｉａ ｅ ｉ ｎ；ｓ ｆ ｔ ｙ ｗｏ ｄ ：ｈ ｓ ｉａ ；ｃｅ ｎ ｏ ｅ ａ ｉ ｏ ｍ ｎ ｌｃ ｒｃ ｌｄ ｓ ｇ ａ ｅｙ；ｒ ｌ ｂ ｅ ｅ ｓ ｅｉ ｌｎ ｓ ａ
医院手术室的电气设计方案探讨
医生在里面与病人一起完成一场与病魔的激烈 战 争，这 场战 争的胜 负直接 决 定 了病 人 的命 运 ，因此 ，战争前 的准备一定是要周密与详细 的。随着科技 的发展 ，手术室 已经不仅仅是医
手 术 室 应 在 至 少 两 面 墙 上 提 供 医 用 电 子 生动 刀那么 简易的方式 ，各种先进的医疗电气
染。
是 《 医技 规 》所 规 定 的 要 求 之 一 这 样 做 ， 既
可 以将 Ｉ Ｔ系 统的接地 与隔离变压 器的接地 连 保证 了手术室 的安全 ，确保 了设备获得等电位
可 以有 效 的 提 高 杀 菌 率 使 得 手 术 免 于细 菌 的污 在一起 ，省 了单独联结所 占的空间，也同时
医 院手 术 室 是 一 个 神 圣 不 可 侵 犯 的领 土 ，
【 关键词 】现代 医院 手术 室 电气设计方案
顺利进行手术 的大前提 ，因此在照 明灯具的使
用 与 安排 上 不 应 马虎 大 意 ，更 不 能 随 意 随 心 ， 这 是 手 术 成 功 的关 键 之 一 。
手 术 室 一 般 不 是 一 个 大 的 整 体 ， 是 根 据
手术 室 的灯 具摆 放也 是有 一定科 学性 在 接地 、电力 系统保护接地 、防雷接地等多重接
内 的 ，一 般 照 明 灯 具 安 放 在 手 术 台 的 四 周 ， 并 地 方案的同步进行 ，防止 因各种 内部与外部的
嵌在手术室 吊顶 内，与通风 口一起安置 。手术 事 故引起 的电击危险 室 门的上方还应安放手术工作指示灯 ，若为防 辐射手术室 ，外 门上还应加入红色安全警示灯 与放射射线 的设备连接 ，以便灵敏的监测放射 仪器 的安全使用情况， 为了更好 的视线与灯光， 室 内的涂料应为浅色并加入低反射的物质 ，防 止反射光线影响 医生 的手术进行 。灯光是医生 然而事 实情 况并 不如理 想 的合理 可行 ， 因为手术 室的各类 设施并不能一步到位 ，这就 给放射形状 的联 结带来 困难 。此外 ，目前的先 进 电气医疗设备 多为高频模式 ，由物理原理可 以得出结论：接地 长度越 长，越不利于设备 的 使用 。因此高频的接地应 尽可 能的短 ，现在 已 有措施可 以减少此类 问题 ， 简单的方式可 以是， 将 ６平方毫米的铜导线穿过塑料 板沿墙 埋至架 空地板上 ，并同时与等电位接地网络 连接，这 是一种对 已建好的手术室进行改造最方便的方 式 ，若为新建手术室，还应采用更为科学与合
关于医院洁净手术室电气设置的探讨
关于医院洁净手术室电气设置的探讨摘要：医院是向公众提供医疗和康复服务的机构，而医院中与手术、重症监护、产科等有关的领域对空气清洁度要求较高。
其中病人是重要的监测对象，有许多生命支持设备、监测设备、抢救设备等，这些设备要求必须保证电力的连续性、稳定性和安全性。
基于此，本文从电气施工的角度来探讨医院洁净手术室施工中应注意的工作要点，希望能为施工单位提供参考。
关键词：医院；洁净手术室；电气设置在医院洁净手术室电气工程的施工过程中，要求设计单位和施工单位按照相应的电气设计规范进行深化设计，确保电气设备的负荷、管道的安装位置和电缆的容量满足手术室的实际操作要求。
在电气施工中，要求施工人员遵守医院电气施工的有关规范，严格按照《医疗电气规范》的施工技术标准，高规格、高质量地完成电气施工任务。
一、医院电气工程施工存在的问题虽然现阶段的医院洁净手术室电气施工领域积累了较多的施工经验，并参考了医院洁净手术室的技术规范，但在实际施工中仍存在一些问题，如配置电缆不符合图纸要求，电气部件的定位和安装不符合图纸要求，不按电气施工工艺标准操作，电气设计和施工图纸存在偏差等。
根据以往的经验，这种现象的直接结果是洁净手术室的许多设备不能正常工作，存在跳闸现象，还存在洁净度、温度、湿度、照明等指标不能控制在洁净手术室强制要求的技术指标范围内[1]。
此外，手术因停电强制中断，直接威胁到病人的健康和安全。
根据对一些重大医疗事故原因的不完全统计，问题在于电气硬件、软件不到位。
现在医院的手术室对智能化和自动化的要求越来越高，如果施工人员不了解医院的区域功能和业务流程，必将为今后医院的用电安全埋藏隐患。
因此，笔者从以下几个方面来探讨医院洁净手术室在电气工程中的施工要点，以解决电气施工中的问题。
二、医院洁净手术室电气工程施工要点（一）供配电系统设置及施工医院洁净手术室的供配电系统包括治疗设备的配电、电动门、手术指示灯、医疗升降塔、观片灯、洁净空调机组、保温柜等。
分析医院洁净手术室的电气设计
分析医院洁净手术室的电气设计发表时间：2019-04-02T10:25:03.060Z 来源：《基层建设》2019年第1期作者：郭红[导读] 摘要：医院的电气设计一直都是医院协助病患治疗的重要工作内容之一，所以我国医院的用电医疗设备的精密度越来越高，对医院的配电要求也随之变的更加严格。
广州城建开发设计院有限公司 510000摘要：医院的电气设计一直都是医院协助病患治疗的重要工作内容之一，所以我国医院的用电医疗设备的精密度越来越高，对医院的配电要求也随之变的更加严格。
其中手术室的洁净程度直接关系着医患的健康，因此，为了确保手术的顺利进行，这就要求医院手术室有较高的电气设计要求。
本文就配电、照明、净化空调配电设计、手术室供电接地设计等方面问题进行分析。
关键词：医院；洁净手术室；电气设计引言医院的各个角落都是人员聚集的场所，而近几十年来，我国需要手术的病患越来越多，疾病治疗也越来越广泛，所以对医院的手术条件也就更加严格，所以对于医院的电气设计来说，手术室洁净环境的电气设计占据重要地位。
本文通过对配电、照明、净化空调配电设计、手术室供电接地设计四个方面提出具体应注意的事项。
1.配电系统整个医院的正常运行都需要电力系统的控制，一方面，在病房和诊室，如果配电系统出现了问题，造成电力的突然中断或者不稳定，那病人的治疗就会受到影响，特别是需要氧气呼吸机的病人，一旦没有及时恢复正常，很可能失去生命。
另一方面，也是最重要的一方面，在进行高危手术过程中，洁净手术室的配电系统如果出现了故障，就会导致医疗设备的运行突然中断，无法在短时间内恢复原状，那此时，病人很有可能因为错失最佳手术时间或无法对伤口进行缝合而出现生命危险。
因此，不止是病房和诊室都需要正常的配电系统，医院的洁净手术室更需要一个稳定的配电系统。
所以，不仅是病房和诊室的配电系统要做到正常运行，洁净手术室的配电系统更要达到高标准，并且还要保证在系统出现故障的情况下，系统能在一分钟内恢复正常，这就需要每个地方的配电系统都要有正常可用的备用系统，并且在才能保证手术的成功进行，整个医院的正常运作。
关于医院洁净手术室的电气设计分析
关于医院洁净手术室的电气设计分析摘要：医院手术室作为医院救死扶伤的重要场所，其电气功能的正常化关系到抢救效果。
当前我国一些大型的医院通过改造已达到了国际标准的洁净手术室。
作为手述室的另外组成部分---电气，关系到整个手术区运作正常化及洁净度。
本文对洁净手术室内供配电、电气安全、接地与照明设计进行探讨。
关键词：洁净手术室；安全与接地；电位联结前言随着我国医疗技术的不断发展，国内医院规模、等级、学科等方面有着新的突破，部分医院手术开展类型涉及面广，但手术台数多，以往的普通手术室已被洁净手术室取代。
由于手术室需要洁净的空间环境及明亮的照明保障，因此，加强电气设计具有重要意义。
一、洁净手术室的供配电设计（一）洁净手术室的总配电柜应设置在非洁净区内，确保供电可靠性，以减少细菌的侵入而带来交叉感染。
供电电源采用双路供电源，并应设置备用电源（备用电源可以采用UPS解决），并能在规定的时间内（小于等于0.5S）自动切换。
每个手术室的用电与辅助用房用电的干线必须单独敷设，设置独立专用配电箱，为避免检修人员进入手术室，减少感染几率，配电箱设置在手术室的外廊侧墙内。
配电总负荷按设计要求计算，不应小于8kVA，当电网电源中断或低于标称电压的90%时，通过转换开关将供电自动转换至自备电源上，避免因电压质量问题而引起医疗事故。
（二）洁净手术室必须保证供电的安全性。
在医疗过程中，病人常和各类电气设备连接，电极有可能附着人体表面，比如心电图、脑电图、B超等操作，也有一些是从人体导出液体，经过处理后再输入体内，这些操作都可能让人体失去皮肤电阻的保护，此时需要一种经过特殊处理的安全电源。
手术室作为医院的心脏部位，其内部的电气设计显得尤为重要。
通常情况下，手术室内及手术室洁净空调系统由变电所提供两路专线供电，在末端双路切换。
对于设有柴油发电机组的医院，手术室的一路电源应引自柴油发电机的应急母线段。
每个手术室应单独设置一个配电箱，电源由手术室总配电箱提供。
关于医院洁净手术室的电气设计
建筑设计118 2015年18期建筑设计关于医院洁净手术室的电气设计张 莉天津中怡建筑规划设计有限公司, 天津 300193摘要：本文主要通过对医院洁净手术室电气设计的内容及电气设计进行了分析探讨，以供参考。
关键词：医院；洁净手术室；电气设计 中图分类号：TU85 文献标识码：A 文章编号：1671-5810(2015)18-0118-011 引言医疗建筑近十年来，在全国各地都大规模的新建。
而医院的手术部更是关乎患者生命安全的医疗重地。
手术室内的电气设备繁多而且设备性能要求也极高，因此加强医院洁净手术室内电气的设计工作是非常重要的，必须认真重视。
2 医院洁净手术室的电气设计的内容通常医院的手术室会单独设置手术楼或将手术室设于独立的楼层，在手术层的上层设置设备层，设备层用于放置同手术部有关的洁净空调机组，以及作为设备转换层，将需要引至上层的水、暖、电气管线在此处与下层的管线转接。
在洁净手术室还分为洁净区和非洁净区，需要注意的是，一般设备均应设置于非洁净区。
3 医院洁净手术室的电气设计3.1 洁净手术室的负荷分级及应急电源医院洁净手术室的负荷等级都是一级负荷中的特别重要负荷。
需要注意的是，为洁净手术室服务的洁净空调系统的供电，也需要按照一级负荷中的特别重要负荷来供电，因为如果洁净空调断电，会使手术室内的悬浮尘埃与微生物浓度控制达不到要求，同样会危及患者的生命。
对于特别重要负荷，在各类规范中均指出，除双电源供电外，还应设置第三电源作为后备电源。
在《医疗建筑电气设计规范》4．4．1，4.4.5，4.4.6中指出了医院应设置应急柴油发电机组，柴油发电机组的连续工作时间，以及医用 UPS 的设置和切换时间。
上述规范条文的制定，将手术室的电源可靠性提高到 4 电源供电，这是由于在现实中，虽然大多数三级医院都有市政的双电源供电，也配置了应急发电机组，但是一般医院的柴油发电机组为冷备用，不能保证在极端条件下立即投入使用，对柴油发电机组的连续供电时间提出要求。
医院洁净手术室电气设计：技术参数与解析
医院洁净手术室电气设计：技术参数与解析医院洁净手术室作为医疗体系中的核心设施，承载着无数生命救治的重任。
其电气设计不仅关乎手术的成功率，更直接关系到医护人员及患者的生命安全。
本文旨在深度解析洁净手术室电气设计的关键技术参数，从理论到实践，全面展现这一领域的专业深度与技术创新。
一、电气设计的安全可靠性：技术参数的应用1.1 负荷等级与电源配置的精细考量依据《医院洁净手术部建筑技术规范》GB 50333-2013，洁净手术室被赋予了一级负荷中的特别重要负荷地位，这表明其对电力供应的连续性与稳定性有着极其严苛的要求。
为此，设计中采用了双路供电系统，其中一路为主供市电，另一路则由高性能柴油发电机担任备用电源，确保在突发断电情况下，手术室仍能维持不间断的电力供应。
柴油发电机的设计启动时间严格控制在15秒以内，并能在1分钟内达到满负荷运行状态，这种快速响应机制是保障手术安全进行的重要基石。
1.2 配电系统的安全设计与创新在手术室电气设计中，TN-S系统与IT系统的巧妙结合，为安全用电提供了双重保障。
TN-S系统中，中性线N与保护线PE的严格分离，有效防止了触电事故的发生。
而IT系统，即中性点不接地或经高阻抗接地的系统，则针对手术室内对连续供电有极端需求的场合，如生命支持设备，提供了额外的安全冗余。
特别值得一提的是，手术室内与人体直接接触的设备，如手术台、无影灯等，通过单相隔离变压器供电，进一步降低了潜在的漏电风险。
变压器的容量选择需精准匹配负载需求，通常建议变压器的容量至少为负载的1.2倍，以应对突发的功率需求波动。
二、手术室电气设备配电设计：技术参数的精细化管理2.1 设备配电的灵活性与兼容性手术室内的电气设备种类繁多，功率需求差异显著。
例如，无影灯的功率范围通常在500W至1000W之间，而吊塔上的各类设备则覆盖了从几十瓦到几百瓦的广泛区间。
配电设计必须充分考虑这些设备的功率波动特性，确保电路的稳定性和安全性，避免过载或欠载的风险。
洁净手术部强弱电设计
洁净手术部强弱电设计一、洁净手术部电气设计应根据洁净手术部用电负荷的分级和医用电气设备工作场所的分类进行供配电系统设计。
【技术要点］1.洁净手术部强电设计(1)双路电源供应洁净手术部供电系统为一级负荷，应采用双路电源供电。
根据《建筑物电气装置第7-710部分：特殊装置或场所的要求医疗场所》GB 16895. 24—2005规定，手术室电源级别W0.5s级，包括Os级、0.15s级、0.5s级。
0.15s级、0. 5s级使用切换时间小于相应级别的自动转换开关切换两路市电。
目前手术室普遍采用的是双路电源+应急电源供电方式。
(2)不间断电源供应规范要求：有生命支持电气设备的洁净手术室必须设置应急电源。
自动恢复供电时间应符合下列要求：①生命支持电气设备应能实现在线切换。
②非治疗场所和设备应＜15s0③应急电源工作时间不宜小于30min。
所以手术室必须依照规定设置不间断应急电源。
①为保证患者的生命安全，县(区)级及以上的医院的手术部的照明和电力应按一级负荷的要求供电。
两路电源可在手术部所在楼层的总配电箱处自动切换。
对于二级以上的医院手术部应按一级负荷中特别重要负荷的要求供电，还必须增设应急电源。
应急电源一般采用柴油发电机组+ UPS组合，且UPS应为在线式。
当UPS装置容量较大时，宜在电源侧采取高次谐波的治理措施。
在TN-S供电系统中，UPS装置的交流输入端宜设置隔离变压器或专用变压器；当UPS输出端的隔离变压器为TN-S、TT接地形式时，中性点应接地。
②相对来说大型UPS相比小型UPS具有较高的抗干扰性。
由于手术区内小型医疗设备众多，因此干扰众多，如隔离变压器的励磁冲击电流、设备短路故障电流、电机起动电流等。
由于大型UPS的耐受冲击电流比小型UPS大得多，因此影响相对较小，也决定了大型UPS较小型UPS更稳定。
③普通EPS的切换时间较长，不能保证电子设备不间断工作，故不能应用于手术区供电。
④应将UPS作为手术室配套电源的首要选择，且在条件满足的情况下尽量选择大型UPS集中供电方式。
医院洁净室电气设计研究刍议
路 电源 引 自 Ｔ 压 器 低 压 母 线 段 ，另 一 路 电源 引 自 Ｔ Ａ变 Ｃ变 压 器 与 柴 油 发
电机组 并机后的应 急柜 母线段 。当两路市 电进线 电源都 正常时 ，机组 处于停机 备用状态 ；当两路市 电进 线 电源 中有 一路因故 失电，机组延 时５ Ｓ后 （ ０ １ ｉ 在 ～ ｍ ｎ时 间可 调 ） 自动 起 动 ，但 处 于 空 载 热 备 用 状 态 ； 当第 二路 市 电进 线电源 也失 电时，空载热备 用机 组立 即向手术室应 急
所 示 。
故应选择具有 过滤红外线 隔热系统 的灯 具。灯具宜选用 多头型 、具有 后备灯பைடு நூலகம் 自动转换功能 的灯组 ，灯头采用 易于更换 、清 洁的灯头 。在
各灯 头 单 独 设 置 调 光 开 关 。 灯 具 照 明 光 束 范 围 宜 为 中 １ ～ ２ ｃ ， 且 能 ０ ５ｍ 按 需 调 节 ， 配 光 表 面 不 得 有 光 斑 ， 照 明聚 焦 深 度 不 小 于 １５ ｍ。 Ｃ
杀菌 灯 。
图 １ 手 术 室 配 电框 图
２手 术 室 的 电气 设 计 要 点
随 着 科 技 的 不 断 进 步 ， 电 子 医 疗 设 备 仪 器 越 来 越 多 地 出 现 在 手 术 室 内，对手术室 的供 电安全提 出了新的要求，Ｇ ５ ３ ３ ２ ０ 医院 Ｂ ０ ３ — ０ ２《
… … … ．
鲤
…… …
… 一 一凛
………
ｊ
１Ｉ，采用 五联式 ，每联灯光 单独控 制 ，开关 可设于 观片 灯下侧 的控 ｎ 制面板 上。观片机 光源采用 Ｔ５荧光灯 管 ，配 电子整流器 ，为保证 医 护人员读取 ｘ光片的准确度 ，屏幕中心最 高亮度 不低 于 ４ ０ ｃ ／ ２ ２ ０ ｄ ｍ ，亮 度差异不大 于 ｌ ％。在有净化要 求的手术室 内，不必额外装设 紫外线 ５
医院洁净手术室电气设计论述
医院洁净手术室电气设计论述摘要：随着科学技术的不断进步和发展，医院的医疗用电设备也越来越多，越来越精密，对配电的要求也越来越高。
与此同时，综合甲级医院的洁净手术室是必不可少的独立的功能区。
为了确保手术的顺利实施，这就对配电、照明供电的可靠性，手术室接地安全性提出了更高的要求。
以下为仅对综合甲级医院洁净手术室的电气设计方面进行阐述。
关键词：洁净手术部；洁净手术室；电气设计引言很长时间以来，我国的手术室的环境都是非常传统的，运用一些紫外线或者是进行药物的消毒来进行保障，这种方式显然已经不能适应如今人们的要求，不能保证手术能够更好的完成，近三十年来，对于需要进行手术治疗的患者和病症不断的增加，对于手术的整体环境也就有了更高的要求，传统的手术室已经慢慢的被取代，相对于传统的手术室相比，洁净手术室主要是对环境的要求更高，有着高程度的洁净度，围绕洁净手术室中电气设计的内容要有了新的要求。
1洁净手术部涉及的相关规范洁净手术室是采用空气净化技术，把手术环境空气中的微生物粒子及微粒总量降到允许水平的手术室。
洁净手术部设置洁净手术室的数量应根据医院类型、床位数和年手术例量核定。
设计依据：目前有关洁净手术部的相关国家标准规范有：《医院洁净手术部建筑技术规范》GB50333-2013（下简称手术部技术规范）,《综合医院建筑设计规范》GB51039-2014（下简称手术部技术规范）,《医疗建筑电气设计规范》JGJ312-2013（下简称医疗电气规范）。
2014实施《手术部技术规范》《医疗电气规范》这两部规范是2014开始实施的，《医疗电气规范》将关系到电气设计的内容更加的规范化、系统化，也是从事电气设计人员设计医院的主要依据。
以下就自我在具体的设计实例阐述手术室的电气设计。
2工程实例2.1建筑概况：某三级甲等综合医院，设病房楼一座，建筑总建筑面积为：68546.40平方米，高64.65米，主体地上十六层,建筑功能共分为三大区域，分别为综合部、手术室、住院部。
关于医院洁净手术室电气设置的探讨
修 口要设 置在手术 室的外 面 ， 在避 免外来 感染 的基础上 ， 利于工 作人员 的 检 修 。空 调 设 备 的 控 制按 钮 不 但 要 全 部 设 置 于 控 制 面 板 上 ， 以 利 于 医 护人员操作使 用 ， 而且还要 具备时 钟显示 、 对讲分 机和气 体压力 监测等
４ 洁净 手术 室净化 空调 的 配 电和 控 制设计
４ ． １ 空 气的 净化 处理 。 空 气的 洁净 度是 洁 净 手术 室必 要 的保 障条 件 ， 因此
荷， 并且 要采 用 双路 电 源进 行供 电 ， 两 路 切换 需要 在 很 短 的时 间 内完 成 ， 或 者
全 过程 ， 采 用气 密封 的 结构 和递 次 的压 差 ， 有 效杜 绝交 叉 污染 。 洁净 手术 室 在 手 术 室净 化空 调所 用 电源 要非 常 可靠 ， 其所 需供 电负 荷 的等 级需 要 为 一级 负 电源 采用 独立 回路 ， 从低 压 柜专 用母 线 段 引入 。
５ 洁 净 手术 室的供 电安 全和 接地 设计
由于 洁净 手术 室 的 医疗 设 备和 电气设 备 众 多 ， 因此 其 供 电 的安 全 问 题 至关 重 要 。医 院 在选 用 供 电设 备 的时 候 ， 要在 满 足 手 术 室需 求 的 基础 上 ， 确 事故。
照 明是 手 术无 影灯 ，其 工作 面 照 度要 求 因 手术 类 别 的 不 同而 存 在 较大 的差
建筑理论与设计
关于 医院洁净手术室 电气设置 的探 讨
梁永 东
广东省东莞市石龙人 民医院
广 东 分 析 了洁净 手术 室 的分 级标 准 ， 从 照 明设计 、 供 配 电设计 、 净 化 空调 配 电 与控制 设 计和 供 电安全 与接地 设 计等 几个 方 面对 医院 洁净 手 术室 的 电器设 置进 行 了探 究 ， 并 提 出 了具 体 的 实施 方案 ， 以确保 手 术 顺利进 行 和 医护 人 员 与患者 人身 安全 。
洁净手术部供配电问题探讨
性 和 安 全 性 ２ 面 来 探 讨 洁 净 手 术 部 的 供 配 电 问题 。 方 关键 词 ： 净 手术 部 ； 配 电 洁 供
１ 洁 净 手 术 部 简 介
洁净 手 术部 通过 净化 设 计 有 效地 阻 止室 外 污染 物 侵 入室 内， 降低 术后 感染 率 ， 同时迅 速有 效地 排 除室 内的 污染 空气 ， 防止 病菌 的扩 散 ， 创造一 个洁 净无 菌 的手 术环境 ， 并给病 人及 医务 人 员提供
工作 或 维 护和 检 修 时 即 可减 少 对 洁 净 区 的影 响 。此 设 计 的特 点
是 ： 电 可靠 性 较 高 ， Ｓ 供 Ｐ Ｕ 发生 故 障 的 情况 下 影 响面 小 ， 维护 工 但 作量大 ， 对手 术 部影 响大 。
一
般Ｕ Ｓ 用 几年 后 的维 护工 作量 逐渐 增 大 ，需 要进 入手 术 Ｐ 使
各种 电极、 感器 或 传 做法 具有重 要 的意义 。 供配 电是洁 净手 术室 的重要 组成 部分 ， 新编 气 设计 也提 出了特 殊 的要求 。病 人 在手 术 中， 这时 １ Ａ 电 电流 直接 流 过人 的 心脏 ， 导 Ｏ 漏 会 《 综合 医 院设计 规范》 定 ， 规 手术 室属 于２ 类场 所 ， ： 即 需要 与患 者体 管 道直 接插 入 人 体 ，
的手 术室对 病 人进行 手 术治 疗 ，病 人 经过病 车 交换 后进 入洁 净 区 手术 室 ，手 术 室废弃 物 或使用 后 的不 洁物将 由传 递 窗经 污物 走廊
送至 污物 间 。
部维护 或检 修 ， 对手 术部 门的正 常工 作会 产 生影 响 ， 尤其 是Ｕ Ｓ Ｐ 设 备的 电池 组 是薄 弱环 节 ， 能不 稳 定 ， 性 使用 寿命 短 ， 给 设备 管 理 这 部 门带来大 量维 护和 更 换 的工作 ；配 电小 间 因放 置Ｕ Ｓ 备 需要 Ｐ 设
综合医院洁净室供电方案解析
综合医院洁净室供电方案解析摘要：本文基于对洁净室的电气设计经验，以手术部为例，对洁净室的主要供电方案进行解析，分析了设计过程中，不间断电源装置（UPS）的设置的必要性和做法，同时结合设计实例对洁净室的供电方案进行了更深一步的阐述。
关键词：洁净室；供电方案；UPS的选择0引言洁净室是通过净化设计有效地防止室外污染物进入室内，同时排除室内的污染空气，创造一个无菌的环境。
空气净化处理是洁净室保持洁净度的关键，故净化空调设备的供电电源可靠性至关重要。
鉴于医疗场所用的空气净化设备的重要性，特别是目前医院常态化疫情防控需求，建议医院的空气净化机组可适当提高供电负荷等级。
同时洁净室内的用电设备特别是医疗用电设备，大多都是对支持患者的生命息息相关的设备，对供电电源的负荷等级要求很高，对电气设备机既要保证安全可靠性同时要满足设备功能使用，既要满足现代化手术医疗设备精密繁杂的使用要求，又要确保其连续运行不间断的高可靠性，同时需兼顾医务人员的工作流程及患者安全。
对洁净场所的供电设计提出很高要求。
1洁净室供电电源1.1负荷分级：1.2据《供配电系统设计规范》GB 50052-2009 第3.0.1条规定：电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度进行分级，并应符合下列规定：符合下列情况之一时，应视为一级负荷。
1)中断供电将造成人身伤害时。
2)中断供电将在经济上造成重大损失时。
3)中断供电将影响重要用电单位的正常工作。
在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中特别重要的负荷。
洁净场所的供电应满足一级负荷供电要求，部分设备需满足一级负荷中特别重要的负荷的供电要求。
1.2 供电电源：根据《供配电系统设计规范》GB 50052-2009第3.0.2 条规定，一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。
医院洁净手术室的电气设计方案探讨
医院洁净手术室的电气设计方案探讨摘要：笔者结合铁岭县第一医院改造项目的设计，同时吸取其他设计人员的设计理念，根据国家相关规范要求，就医院洁净手术室部分的电气设计作一些介绍和探讨，供参考。
关键词：手术室配电局部IT系统漏电断路器等电位联接Abstract: Based on the design of the first Tieling county hospital reconstruction project, and learn from the design theory of other designers, according to the requirements of the relevant national standards, is the electrical design of hospital clean operation room part makes some introduction and discussion, for reference.Keywords operation room distribution of local IT system leakage circuit breaker equipotential connection一、洁净手术室的供配电设计为保证洁净手术中患者的生命安全，县（区）级及以上的医院的洁净手术部的照明和电力应按一级负荷的要求供电。
供洁净手术室用电的专用配电箱不得设在手术室内，一般设在手术室的外走廊墙上。
每个洁净手术室的配电总负荷不应小于8KV A。
根据《民用建筑电气设计规范》第12.8.6条的规定：在2类医疗场所内，用于维持生命、外科手术和其他位于“患者区域”内的医用电气设备和系统的供电回路，均采用医疗IT系统。
根据IEC364-7-710标准，手术室IT电源系统应由绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备组成。
洁净装备工程-手术部电气设计探讨 罗武星
洁净装备工程-手术部电气设计探讨罗武星摘要：基于手术部配电的特殊性，本文重点介绍其配电方式的选择，注意事项，用电指标分析，实际运行维护中存在的问题及解决方案，使相关专业人员对其有一个深入的了解，以供参考。
关键词：洁净手术室；用电分析；运行维护引言：洁净手术部主要包含洁净手术室，洁净辅助用房及清洁辅助用房，其中手术室是核心部位，对供电方式、供电质量及停电后切换后备电源及时间要求非常高。
合理的配电方式不仅能提高供电的安全性，可靠性，还能为后续维护管理提供方便，在不进入洁净区域内或尽量减少交叉感染情况下保证系统的稳定。
另外空气处理方式的不同会造成手术室用电负荷的变化，往往人们对初步负荷估算不准，预留负荷过大或过小，造成施工实际需求负荷不满足要求，不仅增加了改造成本，还对低压配电系统造成一定影响。
一.配电洁净手术部配电采用TN-S系统，目前行业内做法基本都采用由低压配变电所或总配电间专用回路引入，在洁净手术部层设置双电源切换总配电箱，分别给各个手术室供电，手术部辅助区域照明插座用电应分开设置，电源独立取自一级负荷专用母线或回路上。
空调负荷和手术室用电分开设置，在净化空调用房或对应配电间设置空调双电源切换总配电箱，分别给各个净化机组自控柜供电，空调电源独立从低压配电室引入。
考虑到季节性变化造成特殊极端天气的产生，净化设计常考虑设置过渡季节冷热源，该系统的电源一般也是独立取自低压配电室，在末端设置双电源切换总配电箱，分别给各个制冷/热模块、水泵供电。
目前医院基本都采用科室独立核算制，净化设置的双电源切换总配电箱及照明插座总箱均应能实现电能计量。
二.应急电源UPS手术室作为一级负荷中特别重要负荷，应根据手术室间数及平面布局，电井、配电间位置确定设置总的还是分在线UPS，当手术室比较集中，距离电井或配电间很近，一般根据总负荷大小确定设置总的UPS，当手术室分区布置或跨度比较大，一般采用分区设置应急电源UPS，UPS后备时间根据《医院洁净手术部建筑技术规范》GB50333-2013.11.1.3规定不少于30min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院洁净手术室的电气设计方案探讨
摘要】笔者结合铁岭县第一医院改造项目的设计，
同时吸取其他设计人员的设计理念，根据国家相关规范要求，就医院洁净手术室部分的电气设计作一些介绍和探讨，供参考。
关键词】手术室配电局部IT 系统漏电断路器等电
位联接
Abstract 】Based on the design of the first
Tieling county
hospital reconstruction project, and learn from the design theory of other designers, according to the requirements of the relevant national standards, is the electrical design of hospital clean operation room part makes some introduction and discussion, for reference.
Key words 】Operation room distribution; Local IT
system;
Leakage circuit breaker; Equipotential connection 、洁净手术室的供配电设计
为保证洁净手术中患者的生命安全，县（区）级及以上
的医院的洁净手术部的照明和电力应按一级负荷的要求供电。
供洁净手术室用电的专用配电箱不得设在手术室内，般设在手术室的外走廊墙上。
每个洁净手术室的配电总负荷不应小于8KV A。
根据《民用建筑电气设计规范》第12.8.6 条的规定：在
2 类医疗场所内，用于维持生命、外科手术和其他位于“患者区
域”内的医用电气设备和系统的供电回路，均采用医疗
IT 系统。
根据IEC364-7-710 标准，手术室IT 电源系统应由绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备组成。
变压器，而没有采用三相隔离变压器。
因为三相隔离系
统（IT 系统）中如果出现单相接地故障，非故障相的对地电压将升高到对地额定电压的1.7 倍，因而具有对地故障扩大的危险，
所以应慎用三相隔离电源，尽量采用单相隔离电源。
为了降低隔离变压器的容量，手术室内的普通照明、自
动门、观片灯、非手术用插座等可不接入IT 系统。
那么，手术室的哪些设备需要隔离电源供电呢？主要有以下设备：呼吸器、恒温培养箱、透析设备、麻醉设备、病人监护设备、高频外科设备、输液泵、注射泵、心肺机、心力记录器、脉压机、心律电子脉冲调节器等。
很多无影灯自带绝缘监视仪和变压器，也可不接入IT 系统。
、洁净手术室的照明设计
洁净手术室采用混合照明，分为一般照明、重点照明、
信号灯照明和观片灯照明等。
医院洁净手术部建筑技术规范》结合国情规定手术室
般照明的最低照度取350lx ，则平均照度在500lx 左右，而
辅助用房则按洁净室最低标准取150IX。
洁净手术室一般照
明用光源可选用色温为4000~5000K 之间的洁净荧光灯，其色温与无影灯光源的色温相适应，其显色性应接近自然光，要求显色指数Ra 大于90。
洁净手术室内照明灯具应为嵌入
式密封灯带，在手术台四周布置，必须布置在送风口之外。
手术室内应无强烈反光，大型以上（含大型）手术室的照度均
匀度（最低照度值/平均照度值）不宜低于0.7。
无影灯应根据手术室尺寸和手术要求进行配置，宜采用
多头型；调平板的位置应在送风面之上，距离送风面不应小于
5cm 。
手术无影灯选择与设计涉及到照明和医学等多方面知识，一般由照明设计人员与专业医务人员研究确定，以达到满意效果。
手术室内应设置观片灯，观片灯应设置在手术医生的对
面墙上，应嵌入墙内，安装高度可定为中心距地 1.5m。
通常
在设计时，往往不能确定主刀医生的站位，故常在手术床两侧的墙上都预留观片灯的电源。
在手术室大门外侧上方设置手术工作指示灯，其可在室
内侧单独设置开关，也可与手术室自动感应门或无影灯等标
志手术开始的设备连锁控制。
民用建筑电气设计规范》(JGJ/T16—2008)规定，医
院手术室应设置紫外线杀菌灯。
常用的方法是采用反射照
明，利用抛光铝做成半弧形反光罩，将紫外线灯悬挂于室内，离天花板1m 左右，利用反射紫外线消毒。
灯具功率和数量
的选择可参考《民用建筑电气设计规范》规定来选择。
需要
指出的是，所有紫外线空气消毒法，都仅适用于常规手术室。
三、洁净手术室净化空调配电与控制设计空气净化处理是手术
室洁净目标的关键，因此洁净手术
室净化空调电源的可靠性至关重要，对于手术室净化空调的供电电源应是一级负荷。
各洁净手术室的空调设备应能在室内自动或手动控制。
控制装备显示面板应与手术室内墙面齐平严密，其检修口必须设在手术室之外；通常空调设备控制按钮全部设置在手术室综合控制面板上，方便医护人员的使用，该综合控制面板还包括时钟显示、医护对讲分机、医疗气体压力的检测等其他功能。
四、洁净手术室供电安全与接地设计医疗电气设备不仅与人体
表面接触，有的也与人的内脏
（包括心脏）接触，其难免有医疗电气设备和电子仪器绝缘损
坏、电流泄漏的现象，这就不可避免地导致医疗电击事故的发生，为此应更加高度重视，我们根据不同手术室的要求，进行合理设计、选用安全供电设备。
1.漏电断路器的应用：据IEC 标准规定，在TN－S 系统
中对于由医护人员操作、不直接接触病人身体的正常医疗设
于 50K 欧时， 并不自动切断电源， 而由绝缘监视装置发出故
备电源插座回路，选择动作电流不大于 30mA 的 RCD 作附 加保护；在进行诸如心脏内部手术和中断供电将招致生命危 5kVA 的大型电气设备、不重要的电气设备回路上。
筑电气设计规范》规定医疗电气设备的 RCD 动作电流宜按 6mA 选择。
2. 作局部等电位联结：
为了有效防范手术室内医疗设备发生泄漏电流而产生
严重后果，减少手术室内的电位差，应采取等电位联结。
我 国《医院洁净手术部建筑技术规范》规定所有洁净手术室均 应设置安全保护接地系统和等电位接地系统。
手术室内等电 位联结的做法为在房间墙上设置等电位联结箱，手术室内的 照明灯、手术无影灯、金属器械柜、呼吸麻醉机、手术床、 金属门窗等，为安全起见均应作等电位联结，可参见国标图 集 02D501-2 《等电位联结安装》 。
3. 设置局部 IT 系统
医院洁净手术部建筑技术规范》规定心脏外科手术室
的配电盘必须加隔离变压器， 即采用 IT 系统供电。
该供电方 式设一台 1： 1 专用隔离变压器，其二次侧不接地，箱内设 套漏电检测报警装置（绝缘监视装置）以防止产生接地故 障电流。
当发生第一次单相接地故障 ,一般当系统绝缘水平低
险治疗的场所， RCD 只能在手术台、
x 光机、额定功率大于
民用建
障报警。
这时故障电流仅为医疗场所内的一小段线路的微量对地电容电流，引起该场所内的不同部分的电位差很小(不大
于50uV) 。
这时医生可根据病人病情的严重程度，可在确保病人安全的前提下，决定是否切断电源，或继续进行手术，并采取相应措施。
当发生第一次接地故障，在手术后，应立即排除故障，防止第二次异相接地故障而引起相间短路。
五、洁净手术室弱电系统设计洁净手术室弱电系统可包括医护
对讲、闭路电视监控、
火灾报警、电视教学，净化空调自动控制系统等。
其中医护对讲是洁净手术室的基本装备，必须设置。
其它装置应视需要设置或预留接口，并应与整个建筑的弱电部分统一考虑。
结语以上是笔者在医院电气设计及学习中对洁净手术室电
气设计方面的一些体会，不足之处敬请指教。
参考文献
1、《民用建筑电气设计规范》 (J
GJ 16-2008)建设部2、《医院洁净手术部建筑技术规范》
(GB50333-2002 )
建设部
3、《民用建筑电气设计手册》第二版中国建筑工业出
版社。
