PSCAD输出数据并用matlab调入的方法
关于matlab及pscad中abc2dq模块的使用
关于matlab 及pscad 中abc2dq 模块的使用Abc2dq 是电气控制系统中经常需要使用的模块，一般书本中对其的定义如下：0cos cos(2/3)cos(2/3)2sin sin(2/3)sin(2/3)31/21/21/2d a q b c u u u u u u θθπθπθθπθπ-+⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=----+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦（幅值等价）或0cos cos(2/3)cos(2/3)2sin sin(2/3)sin(2/3)31/21/21/2d a q b c u u u u u u θθπθπθθπθπ-+⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=----+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦（功率等价）其中：cos a m u U θ=，cos(2/3)b m u U θπ=-，cos(2/3)c m u U θπ=+。
然而在matlab （simulink ）及pscad 系统中三相电压采用正弦表示（电流同此），即：sin a m u U θ=，sin(2/3)b m u U θπ=-，sin(2/3)c m u U θπ=+，此外两种仿真平台中的旋转矩阵也与上面不同，以幅值等价旋转矩阵为例，两种软件中的定义分别是：sin sin(2/3)sin(2/3)2cos cos(2/3)cos(2/3)31/21/21/2θθπθπθθπθπ-+⎡⎤⎢⎥-+⎢⎥⎢⎥⎣⎦ （simulink ）cos cos(2/3)cos(2/3)2sin sin(2/3)sin(2/3)31/21/21/2θθπθπθθπθπ-+⎡⎤⎢⎥-+⎢⎥⎢⎥⎣⎦（pscad ）因此，若直接使用系统提供的旋转矩阵模块，在simulink 中仿真得到的Ud=ud ，Uq=-uq ，在pscad 中得到的Ud=-uq ，Uq=ud 。
一般在pscad 中为方便起见，可将旋转角顺时针旋转90度，及'/2θθπ=-，带入原旋转矩阵，则Id=id ，Iq=iq 。

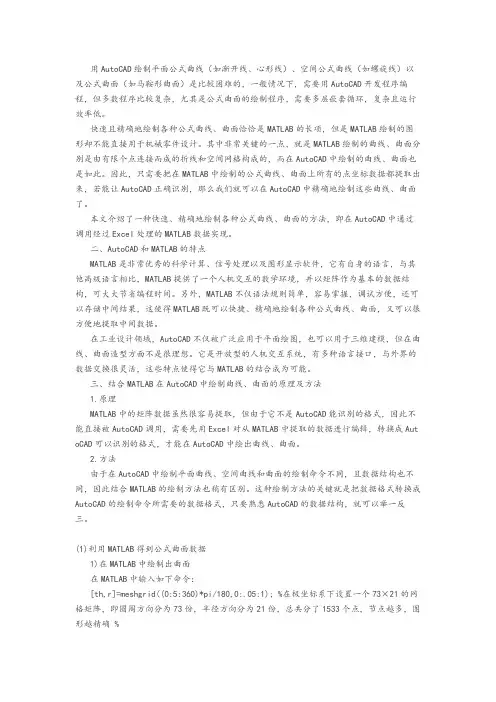

MATLAB导入CAD数据
|—用AutoCAD绘制平面公式曲线（如渐开线、心形线）、空间公式曲线（如螺旋线）以及公式曲面（如马鞍形曲面）是比较困难的，一般情况下，需要用AutoCAD开发程序编程，但多数程序比较复杂，尤其是公式曲面的绘制程序，需要多层嵌套循环，复杂且运行效率低。
快速且精确地绘制各种公式曲线、曲面恰恰是MATLAB勺长项，但是MATLAB^制的图形却不能直接用于机械零件设计。
其中非常关键的一点，就是MATLAB绘制的曲线、曲面分别是由有限个点连接而成的折线和空间网格构成的，而在AutoCAD中绘制的曲线、曲面也是如此。
因此，只需要把在MATLAB^绘制的公式曲线、曲面上所有的点坐标数据都提取出来，若能让AutoCAD正确识别，那么我们就可以在AutoCAD中精确地绘制这些曲线、曲面了。
本文介绍了一种快速、精确地绘制各种公式曲线、曲面的方法，即在AutoCAD中通过调用经过Excel处理的MATLAB数据实现。
二、AutoCAD和MATLAB勺特点MATLAB!非常优秀的科学计算、信号处理以及图形显示软件，它有自身的语言，与其他高级语言相比，MATLAB供了一个人机交互的数学环境，并以矩阵作为基本的数据结构，可大大节省编程时间。
另外，MATLA环仅语法规则简单，容易掌握，调试方便，还可以存储中间结果，这使得MATLAB既可以快捷、精确地绘制各种公式曲线、曲面，又可以很方便地提取中间数据。
在工业设计领域，AutoCAD不仅被广泛应用于平面绘图，也可以用于三维建模，但在曲线、曲面造型方面不是很理想。
它是开放型的人机交互系统，有多种语言接口，与外界的数据交换很灵活，这些特点使得它与MATLAB勺结合成为可能。
三、结合MATLAB在AutoCAD中绘制曲线、曲面的原理及方法1. 原理MATLAB^的矩阵数据虽然很容易提取，但由于它不是AutoCAD能识别的格式，因此不能直接被AutoCAD调用，需要先用Excel对从MATLAB中提取的数据进行编辑，转换成Aut oCAD可以识别的格式，才能在AutoCAD中绘出曲线、曲面。

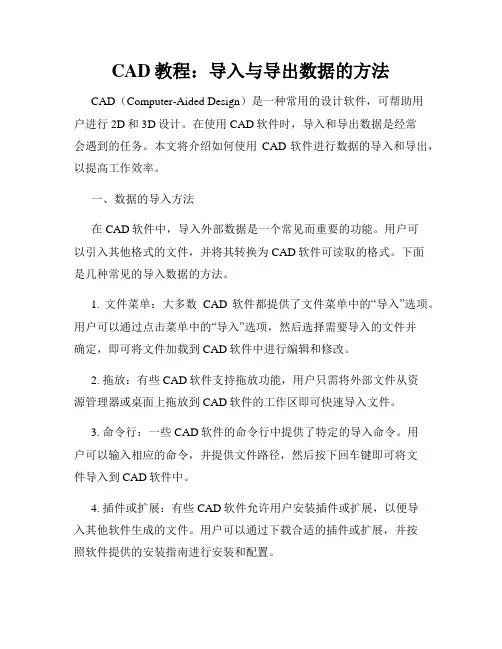

CAD教程 导入与导出数据的方法
CAD教程：导入与导出数据的方法CAD（Computer-Aided Design）是一种常用的设计软件，可帮助用户进行2D和3D设计。
在使用CAD软件时，导入和导出数据是经常会遇到的任务。
本文将介绍如何使用CAD软件进行数据的导入和导出，以提高工作效率。
一、数据的导入方法在CAD软件中，导入外部数据是一个常见而重要的功能。
用户可以引入其他格式的文件，并将其转换为CAD软件可读取的格式。
下面是几种常见的导入数据的方法。
1. 文件菜单：大多数CAD软件都提供了文件菜单中的“导入”选项。
用户可以通过点击菜单中的“导入”选项，然后选择需要导入的文件并确定，即可将文件加载到CAD软件中进行编辑和修改。
2. 拖放：有些CAD软件支持拖放功能，用户只需将外部文件从资源管理器或桌面上拖放到CAD软件的工作区即可快速导入文件。
3. 命令行：一些CAD软件的命令行中提供了特定的导入命令。
用户可以输入相应的命令，并提供文件路径，然后按下回车键即可将文件导入到CAD软件中。
4. 插件或扩展：有些CAD软件允许用户安装插件或扩展，以便导入其他软件生成的文件。
用户可以通过下载合适的插件或扩展，并按照软件提供的安装指南进行安装和配置。
二、数据的导出方法在CAD软件中，将设计或绘图结果导出为其他格式的文件也是常见的需求。
下面是几种常见的导出数据的方法。
1. 文件另存为：大多数CAD软件都提供了“文件另存为”功能，用户可以通过选择该选项，然后选择导出格式并指定文件路径，最后点击保存按钮，即可将文件导出为指定格式。
2. 导出命令：一些CAD软件提供了特定的导出命令。
用户可以输入相应的命令，并提供导出格式和文件路径，然后按下回车键即可将文件导出为指定格式。
3. 批处理：有些CAD软件支持批处理功能，用户可以编写脚本或使用预定义的批处理命令，以实现批量导出文件的功能。
4. 插件或扩展：与导入类似，有些CAD软件允许用户安装插件或扩展，以便导出文件为其他软件可读取的格式。
MATLAB导入CAD数据
用AutoCAD绘制平面公式曲线（如渐开线、心形线）、空间公式曲线（如螺旋线）以及公式曲面（如马鞍形曲面）是比较困难的，一般情况下，需要用AutoCAD开发程序编程，但多数程序比较复杂，尤其是公式曲面的绘制程序，需要多层嵌套循环，复杂且运行效率低。
快速且精确地绘制各种公式曲线、曲面恰恰是MATLAB的长项，但是MATLAB绘制的图形却不能直接用于机械零件设计。
其中非常关键的一点，就是MATLAB绘制的曲线、曲面分别是由有限个点连接而成的折线和空间网格构成的，而在AutoCAD中绘制的曲线、曲面也是如此。
因此，只需要把在MATLAB中绘制的公式曲线、曲面上所有的点坐标数据都提取出来，若能让AutoCAD正确识别，那么我们就可以在AutoCAD中精确地绘制这些曲线、曲面了。
本文介绍了一种快速、精确地绘制各种公式曲线、曲面的方法，即在AutoCAD中通过调用经过Excel处理的MATLAB数据实现。
二、AutoCAD和MATLAB的特点MATLAB是非常优秀的科学计算、信号处理以及图形显示软件，它有自身的语言，与其他高级语言相比，MATLAB提供了一个人机交互的数学环境，并以矩阵作为基本的数据结构，可大大节省编程时间。
另外，MATLAB不仅语法规则简单，容易掌握，调试方便，还可以存储中间结果，这使得MATLAB既可以快捷、精确地绘制各种公式曲线、曲面，又可以很方便地提取中间数据。
在工业设计领域，AutoCAD不仅被广泛应用于平面绘图，也可以用于三维建模，但在曲线、曲面造型方面不是很理想。
它是开放型的人机交互系统，有多种语言接口，与外界的数据交换很灵活，这些特点使得它与MATLAB的结合成为可能。
三、结合MATLAB在AutoCAD中绘制曲线、曲面的原理及方法1.原理MATLAB中的矩阵数据虽然很容易提取，但由于它不是AutoCAD能识别的格式，因此不能直接被AutoCAD调用，需要先用Excel对从MATLAB中提取的数据进行编辑，转换成Aut oCAD可以识别的格式，才能在AutoCAD中绘出曲线、曲面。
matlab数据导入和导出
导入文本文件文本文件需要具备统一的行列模式，使用分隔符作为数据项间隔，这些分隔符包括空格、逗号、tab、分号或其它。
数据文件可能附带标题行和行列头标签。
数值数据对于数值数据可以直接使用load函数装载，例如my_data.txt中数据如下：1 2 3 4 56 7 8 9 10命令A = load('my_data.txt')装载该文本文件数据。
如果数值数据使用其它分隔符，可以使用dlmread读入，假设my_data.txt中数据如下：7.2;8.5;6.2;6.65.4;9.2;8.1;7.2命令A = dlmread('my_data.txt', ';')读入该数据。
包含行列标签的数值数据例如：Grade1 Grade2 Grade378.8 55.9 45.999.5 66.8 78.089.5 77.0 56.7fid = fopen('grades.dat', 'r');grades = textscan(fid, '%f %f %f', 3, 'headerlines', 1);fclose(fid);包含字符和数值的混合数据使用textread函数读入。
导出文本文件save函数A = [ 1 2 3 4 ; 5 6 7 8 ];save my_data.out A –ASCIIdlmwrite函数dlmwrite('my_data.out',A, ';')MS-Excel电子表格文件xlsinfo获得文件信息使用命令[type, sheets] = xlsfinfo(filename)返回文件类型type和工作表信息。
如：[type, sheets] = xlsfinfo('tempdata.xls')Xlswrite导出数据d = {'Time', 'Temp'; 12 98; 13 99; 14 97}命令xlswrite('tempdata.xls', d, 'Temperatures', 'E1')将单元格数组d的数据写出至tempdata.xls文件，新建工作表'Temperatures'，从该工作表的E1单元格开始写入。
CAD中的数据导入和导出方法
CAD中的数据导入和导出方法在使用CAD软件时，有时我们需要将数据从其他软件导入到CAD中或将CAD中的数据导出到其他软件中。
这些操作对于数据交换和协作非常重要。
在本篇文章中，我们将讨论CAD中的数据导入和导出方法。
首先，我们来讨论从其他软件导入数据到CAD中的方法。
CAD软件通常支持导入各种格式的数据，例如DXF、DWG、IGES、STEP等。
要实现从其他软件导入数据，我们可以打开CAD软件并选择文件菜单中的“导入”选项。
然后，我们需要选择要导入的文件格式，并浏览到相应的文件路径。
最后，单击导入按钮即可将数据导入到CAD中。
在导入过程中，可能需要进行一些配置和调整以确保数据正确解析和转换。
一旦导入完成，我们就可以在CAD中查看和编辑导入的数据了。
除了导入数据到CAD中外，我们有时还需要将CAD中的数据导出到其他软件中。
同样地，CAD软件也支持导出各种格式的数据。
要实现从CAD导出数据，我们可以选择文件菜单中的“导出”选项。
然后，我们需要选择要导出的文件格式，并为导出文件指定路径和名称。
最后，单击导出按钮即可将CAD中的数据导出到指定的文件中。
导出过程中可能需要进行一些配置和调整，以确保导出的数据格式和内容符合我们的需求。
一旦导出完成，我们就可以将数据在其他软件中打开和使用了。
在CAD中，除了导入和导出整个文件的数据，我们还可以选择性地导入和导出特定的图形元素和图层。
例如，当我们从其他软件导入数据时，可以选择只导入某些特定图层的内容，从而减少导入的复杂性和数据量。
同样地，在导出数据时，我们也可以选择只导出某些图层或图形元素，以满足特定需求。
这种选择性导入和导出的功能在协作和数据交换中非常有用。
此外，CAD软件通常还支持数据格式的转换和转换。
例如，在CAD软件中，我们可以将DWG格式的文件转换为DXF格式，或将DWG/DXF格式的文件转换为IGES或STEP格式。
这些转换功能可以帮助我们在不同的CAD软件之间实现数据的无缝转换和交流。
Matlab数据导入导出方法
csvwrite('D:\matlab.txt',I_matlab);
% write the data into a text
file
sub_MATLAB= csvread('D:\matlab.txt',100,100);% read in part of the
data
sub_MATLAB= uint8(sub_matlab);
下面详细介绍这些函数。
1. csvread、csvwrite
csvread 函数的调用格式如下：
● M = csvread('filename')，将文件 filename 中的数据读入，并且保存为 M，
filename 中只能包含数字，并且数字之间以逗号分隔。M 是一个数组，行数与
filename 的行数相同，列数为 filename 列的最大值，对于元素不足的行，以 0
以逗号分隔。
● csvwrite('filename',M,row,col)，将数组 M 中的指定数据保存在文件中，
数据由参数 row 和 col 指定，保存 row 和 col 右下角的数据。
● csvwrite 写入数据时每一行以换行符结束。另外，该函数不返回任何值。
这两个函数的应用见下面的例子。
用格式如下：
● M = dlmread('filename')
● M = dlmread('filename', delimiter)
● M = dlmread('filename', delimiter, R, C)
● M = dlmread('filename', delimiter, range)
Matlab图像处理输入与输出基本操作
实验一、图像输入与输出基本操作一、实验题目：图像输入与输出操作二、实验目的学习在MATLAB环境下对图像文件的I/O操作，为读取各种格式的图像文件和后续进行图像处理打下基础。
三、实验内容利用MATLAB为用户提供的专门函数从图像格式的文件中读/写图像数据、显示图像，以及查询图像文件的信息。
四、预备知识熟悉MATLAB开发环境。
五、实验原理（1）图像文件的读取利用imread函数可以完成图像文件的读取操作。
常用语法格式为：I=imread(‘filename’,‘fmt’)或I=imread(‘filename.fmt’)；其作用是将文件名用字符串filename表示的、扩展名用字符串fmt（表示图像文件格式）表示的图像文件中的数据读到矩阵I中。
当filename中不包含任何路径信息时，imread会从当前工作目录中寻找并读取文件。
要想读取指定路径中的图像，最简单的方法就是在filename中输入完整的或相对的地址。
MATLAB支持多种图像文件格式的读、写和显示。
因此参数fmt常用的可能值有：‘bmp’Windows位图格式‘jpg’or‘jpeg’联合图像专家组格式‘tif’or‘tiff’标志图像文件格式‘gif’图形交换格式‘pcx’Windows画刷格式‘png’可移动网络图形格式‘xwd’X Window Dump格式例如，命令行>>I=imread(‘lena.jpg’);将JPEG图像lena读入图像矩阵I中。
（2）图像文件的写入（保存）利用imwrite完成图像的输出和保存操作，也完全支持也完全支持上述各种图像文件的格式。
其语法格式为：imwrite(I,‘filename’,‘fmt’)或imwrite(I,‘filename.fmt’)；其中的I、filename和fmt的意义同上所述。
注意事项：当利用imwrite函数保存图像时，MATLAB默认的保存方式是将其简化为uint8的数据类型。
CAD中数据连接和导入导出的方法
CAD中数据连接和导入导出的方法CAD软件是一种广泛应用于建筑、工程和制造等领域的设计工具。
在使用CAD软件进行设计时，往往需要与其他软件或数据进行连接和导入导出，以便更好地完成设计任务。
本文将介绍CAD中的数据连接和导入导出的方法，帮助读者更加高效地运用CAD软件。
一、数据连接数据连接是指CAD软件与其他软件或数据库之间建立起的一种连接，以便实现数据的共享和交流。
在CAD中，常见的数据连接方式有以下几种：1. ODBC连接：ODBC是一种开放数据库连接标准，可以实现CAD 与数据库之间的连接。
通过ODBC连接，CAD软件可以连接到各种数据库，如MySQL、Oracle等，并实现数据的读取和更新。
2. API连接：CAD软件通常提供API接口，可以与其他软件进行连接。
通过API连接，CAD软件可以与诸如GIS系统、ERP系统等进行数据交互，实现设计数据的自动化处理。
3. 文件连接：CAD软件支持与其他文件格式进行连接，如Excel、CSV等。
通过文件连接，可以将其他软件中的数据导入到CAD软件进行编辑和设计。
二、导入导出导入和导出是指CAD软件与其他文件格式之间进行数据传输的过程。
在CAD中，可以将其他文件格式中的数据导入到CAD软件中进行编辑和设计，也可以将CAD软件中的数据导出到其他文件格式中使用。
常见的导入导出方式有以下几种：1. DXF/DWG导入导出：DXF和DWG是CAD软件中常用的文件格式，可以实现CAD软件与其他CAD软件之间的数据交换。
通过导入导出DXF/DWG文件，可以在不同的CAD软件之间共享和交流设计数据。
2. STEP/IGES导入导出：STEP和IGES是一种通用的CAD数据交换格式，可以实现CAD软件与其他3D设计软件之间的数据交换。
通过导入导出STEP/IGES文件，可以在不同的CAD软件之间进行3D模型的共享和交流。
3. STL导入导出：STL是一种用于3D打印的文件格式，可以实现CAD软件与3D打印软件之间的数据交换。
PSCAD模块库功能教程(包含与matlab接口)
11. Impulse Generator（脉冲发生器）
脉冲发生器用来确定线性控制系统的频率响应。其可以产生指定频率的脉冲序列。 在对控制系统进行分析之前，为了使得暂态响应逐渐变弱，需要使用一些脉冲通过控制 系统。当然频率可以置零，仅发送一个脉冲给控制系统，即可以观测到频率响应。 如果使用插值法，此组件在每生成一个脉冲的同时也生成了插值信息。对应于脉冲 的准确时间的插值时间非零，以保证脉冲无论何时都不会落在时间步长坐标上。这就有 效的祛除了组件对设备步长的依赖性，即使时间步长增加也能保持精度。
2. Differential Lag or Forgetting Function（微分延迟或遗忘函数）
微分延迟组件用作一阶高通滤波器，有时也叫做冲蚀函数、改变函数、或者遗忘函 数。输出可以随之置为用户指定的值。对此函数的解法如下，基于时间常数 T 的值。
Q t Q t t e
注意：从实数转换为整数是 NINT 操作（取最近的整数），若 1.4 就转为 1，若 1.6 就转
为 2。或者采用 INT 操作，恒向下取整，即 1.4 和 1.6 都转为 1。
6. Data Merge（数据合并到一个数组）
本组件最多可将 12 个标量合并到一个一维数组中（数据向量）。与本组件输入端 相联的所有信号的数据类型都转换为输出所选择的数据类型。整数型输入转为实数型， 以及实数型输入转为最近的整数型都采用 Fortran 的 NINT 功能。 将逻辑型输入转为实数 型或整数型数据无法自动完成。如果输入的数据类型不一致，则需要首先使用“Type Conversion”组件将它们转为所需的数据类型，然后再合并。 数据组件可按如下所示方法使用：
t T
X t X t t e
用Scopeview处理pscad波形数据得到Matlab数据格式
步骤
1，打开你的仿真程序，并载入你的仿真文件，在workspace的仿真文件处（上图中蓝色部分）右键单击，进入project settings菜单
2，进入project settings菜单，在下图红框内save channels to disk?中的下拉菜单中选取为yes，并输入output file的文件名，如本例中用test1.out。
然后确定保存设置，退出该菜单。
3, 执行仿真文件，并在你存放仿真文件的文件夹内查找仿真数据结果文件夹，一般与仿真文件名相同，后缀名依据所使用的fortran程序则有所不同，如if12,if9,gnu等
4，进入仿真数据文件夹，你会看到下面三个文件，这就是存放仿真数据的输出文件。
注意：需将.out文件重新命名，保持与.inf文件同名，例如将下图中test1_01.out改为test1.out。
5，打开scopeview数据处理软件，会出现两个窗口，其中1号窗口是波形显示窗口，2号窗口是信号选择窗口。
在2号窗口中单击3号方框内的打开文件按钮。
5，将出现下面数据源选择窗口，将文件类型选为pscad files，然后进入第3步中的数据文件夹中，找到第4步中的test1.inf文件，选取并单击Load按钮。
6，出现类似下面的窗口，选取你所需要的信号，如本图中选取了两个actloss和IH1.，然后单击红框内的按钮。
输出结果如下图所示。
6，如要保存为其他数据格式，如Matlab数据，则按照下图，先单击1中的按钮，然后在2处输入保存文件名，最后单击export按钮，本例中输出到123.mat文件。
7，双击mat文件可看到如下matlab软件窗口，可以看到actloss和IH1所有数据均已经保存。
MATLAB的数据导入与导出
不在当前目录，系统将会在其他路径进行 搜索。 • FID = FOPEN(FILENAME,PERMISSION) FID 称为文件标识符，如果错误，返回-1
MATLAB的文件操作
• • • • • •
• •
'r' 'w' 'a' 'r+' 'w+' read write (create if necessary) append (create if necessary) read and write (do not create) truncate or create for read and
available and need not be • opened. They are FID=1 (standard output) and FID=2 (standard error). • FID, MESSAGE] = FOPEN(FILENAME,PERMISSION) • returns a system dependent error message if the open is not successful.
write
'a+' read and append (create if necessary) 'W' write without automatic flushing 'A' append without automatic flushing
MATLAB的文件操作
• Two file identifiers are automatically
CAD中设计数据的导入和导出方法
CAD中设计数据的导入和导出方法在使用CAD软件进行设计时，经常需要导入和导出设计数据，以便与其他软件进行交互或者共享设计信息。
本文将介绍CAD中设计数据的导入和导出方法，帮助读者更好地应用CAD软件。
一、导入设计数据CAD软件通常支持导入多种文件格式，如DXF、DWG、STEP、IGES等。
下面以导入DXF文件为例，介绍导入设计数据的方法。
1. 打开CAD软件，在菜单栏或工具栏中选择“导入”或“打开”命令，弹出文件浏览器对话框。
2. 在文件浏览器中，选择要导入的DXF文件，点击“打开”按钮。
3. 系统会弹出导入选项对话框，可以设置导入的参数，如图层设置、单位选择等。
根据需要调整参数，并点击“确定”按钮。
4. 导入的DXF文件将自动加载到CAD软件的工作区，可以进行编辑、测量、分析等操作。
二、导出设计数据导出设计数据可以将CAD中的图形、曲线、尺寸等信息保存为其他文件格式，以便与其他软件进行交互。
同样以导出DXF文件为例，介绍导出设计数据的方法。
1. 在CAD软件中，选择要导出的图形或对象，可以使用选择工具或命令进行选择。
2. 在菜单栏或工具栏中选择“导出”或“保存为”命令，弹出文件浏览器对话框。
3. 在文件浏览器中，选择导出文件的保存路径和文件名，并选择文件格式为DXF。
4. 系统会弹出导出选项对话框，可以设置导出的参数，如图层设置、单位选择等。
根据需要调整参数，并点击“确定”按钮。
5. 导出的DXF文件将保存到指定路径，可以在其他软件中打开并使用。
三、注意事项在导入和导出设计数据时，有一些注意事项需要遵守。
1. 文件兼容性：不同CAD软件对文件格式的兼容性有所差异。
建议根据实际情况选择合适的导入和导出格式。
2. 单位设置：在导入和导出设计数据时，要注意单位的设置。
如果单位设置不一致，可能导致尺寸比例失真或者丢失。
3. 图层管理：在导入和导出设计数据时，要注意图层的管理。
确保导入和导出的图层设置正确，避免图层信息丢失或混乱。
MATLAB导入CAD数据
用AutoCAD绘制平面公式曲线（如渐开线、心形线）、空间公式曲线（如螺旋线）以及公式曲面（如马鞍形曲面）是比较困难的，一般情况下，需要用AutoCAD开发程序编程，但多数程序比较复杂，尤其是公式曲面的绘制程序，需要多层嵌套循环，复杂且运行效率低。
快速且精确地绘制各种公式曲线、曲面恰恰是MATLAB的长项，但是MATLAB绘制的图形却不能直接用于机械零件设计。
其中非常关键的一点，就是MATLAB绘制的曲线、曲面分别是由有限个点连接而成的折线和空间网格构成的，而在AutoCAD中绘制的曲线、曲面也是如此。
因此，只需要把在MATLAB中绘制的公式曲线、曲面上所有的点坐标数据都提取出来，若能让AutoCAD正确识别，那么我们就可以在AutoCAD中精确地绘制这些曲线、曲面了。
本文介绍了一种快速、精确地绘制各种公式曲线、曲面的方法，即在AutoCAD中通过调用经过Excel处理的MATLAB数据实现。
二、AutoCAD和MATLAB的特点MATLAB是非常优秀的科学计算、信号处理以及图形显示软件，它有自身的语言，与其他高级语言相比，MATLAB提供了一个人机交互的数学环境，并以矩阵作为基本的数据结构，可大大节省编程时间。
另外，MATLAB不仅语法规则简单，容易掌握，调试方便，还可以存储中间结果，这使得MATLAB既可以快捷、精确地绘制各种公式曲线、曲面，又可以很方便地提取中间数据。
在工业设计领域，AutoCAD不仅被广泛应用于平面绘图，也可以用于三维建模，但在曲线、曲面造型方面不是很理想。
它是开放型的人机交互系统，有多种语言接口，与外界的数据交换很灵活，这些特点使得它与MATLAB的结合成为可能。
三、结合MATLAB在AutoCAD中绘制曲线、曲面的原理及方法1.原理MATLAB中的矩阵数据虽然很容易提取，但由于它不是AutoCAD能识别的格式，因此不能直接被AutoCAD调用，需要先用Excel对从MATLAB中提取的数据进行编辑，转换成AutoCAD可以识别的格式，才能在AutoCAD中绘出曲线、曲面。
matlab中的数据导入和导出
matlab中的数据导入和导出Matlab提供了从磁盘文件或剪贴簿转载数据至工作区（数据导入）和将工作区变量存入磁盘文件（数据导出）的多种途径。
最简单的办法是使用界面导入向导，打开文件菜单中的导入数据而后按提示操作。
Matlab支持的主要数据文件类型和对应函数如下：导入文本文件文本文件需要具备统一的行列模式，使用分隔符作为数据项间隔，这些分隔符包括空格、逗号、tab、分号或其它。
数据文件可能附带标题行和行列头标签。
数值数据对于数值数据可以直接使用load函数装载，例如my_data.txt中数据如下：1 2 3 4 56 7 8 9 10命令A = load('my_data.txt')装载该文本文件数据。
如果数值数据使用其它分隔符，可以使用dlmread读入，假设my_data.txt中数据如下：7.2;8.5;6.2;6.65.4;9.2;8.1;7.2命令A = dlmread('my_data.txt', ';')读入该数据。
包含行列标签的数值数据例如：Grade1 Grade2 Grade378.8 55.9 45.999.5 66.8 78.089.5 77.0 56.7fid = fopen('grades.dat', 'r');grades = textscan(fid, '%f %f %f', 3, 'headerlines', 1);fclose(fid);包含字符和数值的混合数据使用textread函数读入。
导出文本文件save函数A = [ 1 2 3 4 ; 5 6 7 8 ];save my_data.out A –ASCIIdlmwrite函数dlmwrite('my_data.out',A, ';')MS-Excel电子表格文件xlsinfo获得文件信息使用命令[type, sheets] = xlsfinfo(filename)返回文件类型type和工作表信息。
CAD软件中的图形导出和导入技巧
CAD软件中的图形导出和导入技巧CAD软件是计算机辅助设计的工具，广泛用于工程、建筑、制造等行业。
在使用CAD软件时，图形导出和导入是常见的操作，它们能够帮助我们在不同的软件之间共享和交换设计图纸和模型。
本文将介绍一些CAD软件中的图形导出和导入技巧，以帮助读者更高效地处理设计数据。
首先，我们来讨论图形导出。
在CAD软件中，图形导出是将CAD文件保存为其他文件格式的过程。
常见的图形导出格式包括DXF （Drawing Exchange Format）、DWG（AutoCAD Drawing）和PDF （Portable Document Format）。
不同软件有不同的导出选项和设置，但基本步骤是相似的。
要导出CAD图形，首先选择需要导出的图形。
然后，打开菜单或工具栏上的导出选项。
在导出选项中，选择所需的文件格式，并设置导出参数。
这些参数可以包括图层信息、尺寸单位、线型和线宽等。
完成设置后，选择导出的路径和文件名，点击确认按钮即可完成导出过程。
导出后的文件即可在其他软件中打开和编辑。
接下来，我们来讨论图形导入。
在CAD软件中，图形导入是将其他文件格式导入到CAD软件中的过程。
同样，不同软件有不同的导入选项和设置，但基本步骤是相似的。
要导入图形，首先打开CAD软件，并选择导入选项。
在导入选项中，选择所需的文件格式，并设置导入参数。
这些参数可以包括图层信息、尺寸单位、线型和线宽等。
完成设置后，选择需要导入的文件，并点击确认按钮。
导入后，CAD软件会将文件转换为CAD图形，并显示在画布上。
在导入过程中，可能会遇到一些问题，例如尺寸不准确、线型丢失等。
为了避免这些问题，可以在导入前检查文件格式和设置，并在导入后检查图形的准确性。
如果出现问题，可以尝试调整导入参数或使用其他软件进行转换和调整。
除了常见的导出和导入格式，CAD软件还支持其他一些特定的文件格式。
例如，AutoCAD软件支持导出为3DS（3D Studio）、IGES （Initial Graphics Exchange Specification）和STL（Stereolithography）等格式，这些格式适用于其他3D建模和渲染软件。
MATLAB与CAD的交互
抛砖引玉
鉴于自Excel导入CAD中的将是一张不可修改的图，经多方探查与实践，终于发现一种自强大的MA TLAB导入CAD表格的一种方法。
1.使用TB（table）命令，在CAD中将表格制好；
2.在MA TLAB中新建M-file，输入相应的计算数据（每种数据建立一个矩阵，便于导入），并完成相应的计算；
！单量建立一个列向量，数量建立一个行向量，进行矩阵相乘，再使用diag()命令抽取对角线元素，这就是总量（=单量×数量）。
3.在CAD中使用MT（mtext）命令，创建相应个文本（每个矩阵1个文本）；
4.进行Windows复制，将刚才基础数据、结果数据分块导入各个文本中，删除空格;
5.使用样式匹配命令，将文本格式刷为要求的字高字款颜色等；
6.使用X（explode）命令，将刚才的文本炸开；
7.将各炸开的文本拖到step1的各个单元格；
8.使用桥梁工具www命令，进行文字对中。
9.Enjoy yourself！
本方法为个人创造，抛砖引玉，欢迎各同仁指教。
上法可行，但是还是不简洁高明，先介绍一种杀鸡用杀鸡刀的方法：
1．CAD中MT建立文本，并匹配成要求的格式（字高、宽度比例、颜色等）；
2．在Excel中输入数据，并完成各项计算；
3．将数据分次导入CAD的文本中；
4．使用分解命令，炸开各个数据；
5．逐个“安装”到单元格中；
6．使用www命令进行单元格内的对中。
