人货电梯基础加固方案

一标段货量区项目9#/10#/11#楼工程

人

货

电

梯

基

础

加

固

（专项）

方案

有限公司

20年月日

目录

一、工程概况 (1)

二、编制依据 (2)

三、施工计划 (2)

四、人货电梯基础加固方案...............................................................................3-8

五、基础加固安全验算......................................................................................8-14

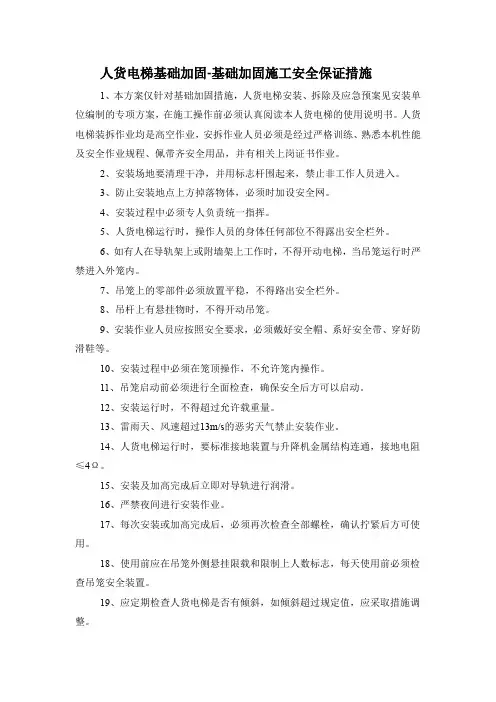

六、安全保证措施 (15)

七、劳动计划 (16)

八、相关电梯加固平面图及剖面图..........................................................16-22

一、工程概况：

工程名称：

建设单位：

监理单位：

设计单位：

施工单位：

工程地点：

项目经理：

总监理工程师：

1、工程特点：

一标段项目工程，总建筑面积约14万M2，由商铺、别墅、多层、高层、地下室组成。其中：商铺二栋为2#楼3#楼为框架结构、别墅34栋、85#楼至118#楼为框架结构、多层一栋6#楼为框架结构、高层五栋7#8#9#10#11#楼框架剪力墙结构，地下一层、地上7#楼三十层、8#楼二十六层、9#楼二十四层、10#楼三十层、11#楼三十层，建筑总高度7#楼为92.4.m。8#楼为84.8M、9#楼为：74.4M、10#11#楼为92.4M楼，1#地下室一层建筑高度4.3m。

2、施工要求：

1、人货电梯设置位置：

9#楼人货电梯基础设置在17-21/A轴以南，现浇面，建筑物向外6.5m处有一道沉降后浇带。

10#楼人货电梯基础设置在3-7/A轴以南，现浇面，建筑物向外7m处有一道沉降后浇带。

11#楼人货电梯基础设置在5-9/A轴以南，现浇面，建筑物向外6.5m处有一道沉降后浇带。

2、根据各建筑物的高度及现场实际情况，9#、10#、11#、楼采用3台SC200/200苏州固顺人货两用梯，每幢楼号各配置一台，各楼号搭设高度如下：

3、安全质量标准：

4、人货电梯生产厂家：

二、编制依据：

1、《建筑机械使用安全技术规程》JGJ33-2001

2、《JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程》

3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130---2011版）

4、《施工升降机》GB/T10054-2005

5、《施工升降机安全规则》GB10055-2007

6、SC200/200型施工升降机使用说明书（苏州固顺）

7、《建筑施工高处作业安全技术规范》（JGJ80--91）

8、《建筑施工现场安全检查标准》（JGJ59---2011）

9、《钢结构设计规范》(GB 50017-2003)

10、《施工组织设计》

11、人货电梯安装拆卸施工方案，有关手册、资料、本工程图纸。

三、施工计划安排：

四、人货电梯基础加固方案：

一）、安装部位确定：

1.1人货电梯现场布置主要位置及尺寸表：

1.2轿厢出口位置确定及防护标准：

根据现场实际情况轿厢出口利用脚手架搭设平台，轿厢出口与已搭设脚手架距离应不

大于100mm。悬挑脚手架悬挑梁布置应满足轿厢出口尺寸要求，平台出口应采用木模板铺设，四周设防护围挡，出口设定型防护门。

二）、地下室顶板加固方案：

1、地下室顶板上预先按照设计图纸要求做好防水层及保护层。

2、按SC200/200型（苏州固顺）施工升降机说明书提供的基础图（3.8m*6.0m）做好升降机基础。

3、为保证施工升降机正常运行及楼板安全，我公司拟采用如下加固方案：

1）由于升降机基础南边2米处有沉降后浇带，所以考虑底部一层地下室顶板采用钢管（4.8*3.3）搭设满堂脚手架（支撑面为6.8m*4.8m），把地下室顶板上的荷载传至地下室底板以满足安全施工要求。满堂脚手架搭设采用立杆上加可调顶托，顶板上采用方木（40mm*90mm）作为主龙骨的支撑体系。立杆间距500mm，底部垫50mm铁板，水平拉杆步距1500mm，导轨中心部位1.8m*1.8m范围内钢管加密，上下水平拉杆距立杆不大于200mm,为确保施工电梯荷载能够有效传递至地下室底板，可调顶托必须旋紧。

2)脚手架四周垂直剪刀撑连续设置到顶，并与周围墙板顶牢。

3）对于9#、10#、11#楼人货电梯基础中心位置，采取以下技术措施：

（1）按SC200/200型施工升降机说明书提供的基础在地下室顶板上做人货电梯基础（后浇带处考虑隔离措施，便于拆除）；

（2）在施工电梯导架固定螺栓位置（700mm*700mm）地下室顶板下设置4根16#工字钢格构立柱支撑，钢管（∅48*3.3）缀件每间距0.5米）焊接成桁架表现为格构式轴心受压构件。在工字钢上端焊接块200*200*10的钢板，如钢板与顶板缝隙过大可以采用钢销与顶板顶紧在与工字钢焊接牢固即可。

（3）为支撑围栏、电缆等其他荷栽，地下室顶板处其他部位采用钢管（∅48*3.3）搭设满堂脚手架（支撑面为4.8m*6.8m），把地下室顶板上的荷载传至地下室底板以满足安
