洞口、临边防护标准化实施图集
施工现场(临边洞口安全防护及高处作业)安全质量标准化图集
第五章 临边洞口安全防护 第三节 楼梯边安全防护
1、分层施工的楼梯口和梯段边，必须安装临时防 护栏杆和档脚板。
2、防护栏杆应搭设三道，第一道栏杆离地 1200mm，第二道栏杆离地600mm。立杆间距 不大于1000mm。
3、防护栏杆水平杆、立杆均涂刷间距为400mm红 白相间安全警戒色。
4、独立楼梯，若两边均无有效遮挡，则两边均应 设置防护栏杆和档脚板。
楼梯边安全防护示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
φ 48x3.5钢管 扫地杆
栏杆横杆
300 400 400
踢脚板 垫板底座
注：楼梯边加设安全立网或设宽度不小于 200，厚度不小于25的踢脚板。
临边、洞口、卸料平台防护设施演示幻灯片
临边洞口防护设施
临边洞口防护设施
临边洞口防护设施
临边防护设施
临边防护设施
中间立杆底部固定方式
临边防护设施
临边防护设施
临边防护设施
楼梯定型化防护栏（高度1200） 防护栏杆转角部位应采用定型化防护栏杆。弯头、直通及与立杆等之间的连
接均应采用螺栓或套筒连接, 方便拆装。 立杆与地面采用膨胀螺栓连接, 膨胀螺栓不少于4个。 楼梯口和梯段临边, 设置三道定型化防护栏杆, 张挂安全网, 并刷黄黑相间的
临边洞口防护设施
临边洞口防护设施
4.边长在1500mm以上的水平洞口，周边设置交圈的定型化防护栏杆，立杆间距不 大于1800mm，防护栏杆下部设置180mm高18mm厚木胶合板挡脚板，防护栏 杆的水平杆、立杆以及挡脚板，必须刷间距为400mm黄黑相间的警示油漆，防护 栏杆立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志牌。
临边、洞口、卸料平台 防护设施
1
目
录
一、临边洞口防护设施 二、临边防护设施 三、基坑临边定型化防护栏 四、电梯井道防护门 五、卸料平台
临边总洞口防护设则施
1.边长在200mm以下（含200mm）的水平洞口采用楔紧木枋（立放），上盖 18mm厚木胶合板，用铁钉钉牢，面层刷黄黑相间的警示油漆，间距20cm、角度 45°
定型化防护栏杆
, 张挂安全网、踢脚板, 并刷黄黑相间的油漆
基坑临边定型化防护栏
转角处须采用双立杆, 横杆同一标高采用弯头连接
基坑临边定型化防护栏
基坑临边定型化防护栏（高度1200mm）做法二
电梯井道防护门
电梯井道防护门
1 电梯井口防护门框采方钢焊接, 分隔采用钢筋或方管焊接间距不大于 110mm, 门扇宽度根据洞口宽度进行调整, 高度1800mm, 门离地高度不大于 2 50mm, 门宜上翻外开。 3 防护门下部设置200mm高踢脚板, 刷黄黑相间色带, 中间200-300mm采 用薄钢板与门框焊接, 钢板上喷“防护设施+公司LOGO+严禁拆除”或 “注 意安全 4 +中天LOGO+请勿靠近”字样。 5 防护门四角焊接一个带孔的鼻子, 方便与膨胀螺栓连接。 6 电梯井内自二层楼面起不超过二层（不大于10m）拉设一道安全平网, 采用硬质材料隔离的必须每层封闭, 安全隔离应封闭严密牢固。当隔离措施 采用钢管落地式满堂架且高度大于24m时应采用双立杆或分段搭设。
【7A文】洞口、临边防护标准化实施图集
洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。
覆板必须坚硬。
1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。
1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。
2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。
2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。
2.3在醒目的位置悬挂安全警示牌。
3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。
3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。
4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。
4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。
二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。
2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。
3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。
三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。
防护门底部安装180㎜高踢脚步板。
1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。
1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。
洞口及临边防护标准化管理
洞口及临边防护标准化管理
（一）基坑边、通道口、预留洞口、楼梯口、电梯井口和阳台、楼板、屋面等临边部位必须设置安全防护围栏或盖板。
电梯井道内软质防护
（二）水平洞口长边大于1.5m的四周设置安全防护围栏，挂密目安全网，长边小于1.5m设置盖板。
垂直洞口和属于高处作业的临边设置围栏。
所有防护围栏高度不得小于 1.2m，屋面层临边防护高度不得小于 1.5m。
围栏应连续、稳固，不得使用木、竹材料。
不得
用警示带、活动围板、铁马等作为临边防护。
电梯井道内每隔两层且不大于10m设置安全平网。
（三）基坑边不得堆载，防护外侧设置截水沟，防护栏上挂安全警示标志和夜间警示灯。
深基坑设置不少于二处上下通道。
通道防护要求与脚手架通道一致。
基坑防护栏杆示意图。
地铁隧道工程安全防护设施标准化图集!
地铁隧道工程平安防护设施标准化图集！1、临边防护设施〔1〕、防护栏杆由上下两道横杆及栏杆柱组成。
上杆离地面高度为1.2m，下杆离地面高度为0.6m,横杆长度大于2m时，必须设置栏杆柱。
〔2〕、防护栏杆的钢管为直径48x3.5mm,以扣件固定。
〔3〕、防护栏杆必须自上而下用密目网封闭，必要时亦可在底部横杆下沿，设置不低于180mm的踢脚板并固定牢固，踢脚板外侧漆成黄黑斜条块警示色。
〔4〕、防护栏杆制成后须用黑黄或红白涂装予以标识，禁止标志颜色宜采用红、白相间，警告标志宜用黄、黑相间。
〔5〕、临边杆制作完成后，必须进行验收并挂设"平安设施验收牌";。
2、门式起重机作业区平安防护〔1〕、应在门式起重机轨道两侧安装隔离栏杆。
隔离栏杆和门式起重机的距离为0.5m以上，隔离栏杆必须延伸到轨道的终端并作封闭。
〔2〕、井口上部的门式起重机轨道两侧，除要制作临边隔离栏杆外，还必须设工作平台，平台用走道板进行铺设固定。
〔3〕、门式起重机隔离道如与人行道有交叉，必须设置活动入口，活动入口可采用活动链条封闭或活动伸缩杆封闭。
3、隧道内的平安通道隧道内平安通道是指隧道正环到盾构车架末端人行通道。
设置在隧道的一侧，是人员进入隧道内的平安通道，是人机隔离的有效措施。
人行通道两端必须设置上下小梯，小梯用角铁和花纹钢板组成，并设有扶手栏杆。
上下小梯必须和电机车轨道保持平安距离。
4、下井人员的登记管理在下井出入口处(井口或中层平台)必须设置下井登记处，并设置专职人员进行管理、下井登记处必须设置动态翻牌和火种的存放处。
动态管理牌上必须显示本班作业前的有害气体最大浓度检测值，悬挂"允许进入";标牌后，人员方可进入密闭空间。
进入隧道人员必须佩带上岗卡和正确穿戴劳动防护用品。
下井人员必须遵守密闭空间的管理制度，自觉交出、打火机等易爆物品，作业人员和管理人员必须佩戴上岗卡以及穿戴劳动防护用品5、隧道内警示灯箱设置隧道内的警示灯箱布置，在井口正面正五环附近为布置点，左右两侧布置灯箱的种类为"留神吊物、严禁搭乘、电机车限速";等。

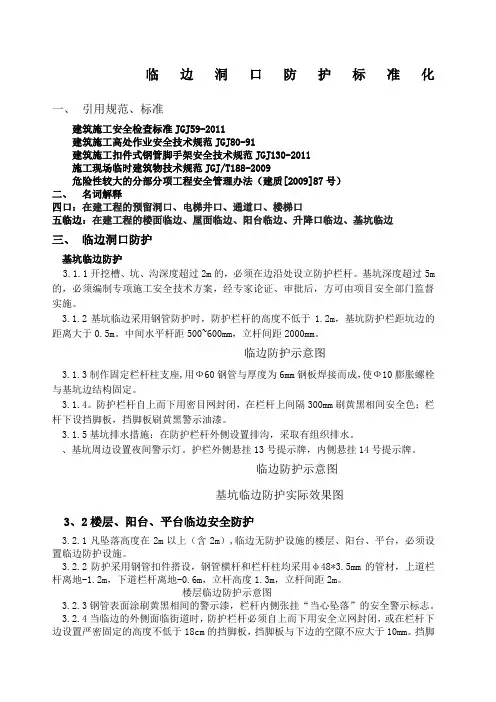

临边洞口防护标准化
临边洞口防护标准化一、引用规范、标准建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011施工现场临时建筑物技术规范JGJ/T188-2009危险性较大的分部分项工程安全管理办法（建质[2009]87号）二、名词解释四口：在建工程的预留洞口、电梯井口、通道口、楼梯口五临边：在建工程的楼面临边、屋面临边、阳台临边、升降口临边、基坑临边三、临边洞口防护基坑临边防护3.1.1开挖槽、坑、沟深度超过2m的，必须在边沿处设立防护栏杆。
基坑深度超过5m 的，必须编制专项施工安全技术方案，经专家论证、审批后，方可由项目安全部门监督实施。
3.1.2基坑临边采用钢管防护时，防护栏杆的高度不低于1.2m，基坑防护栏距坑边的距离大于0.5m。
中间水平杆距500~600mm，立杆间距2000mm。
临边防护示意图3.1.3制作固定栏杆柱支座,用Ф60钢管与厚度为6mm钢板焊接而成，使Ф10膨胀螺栓与基坑边结构固定。
3.1.4。
防护栏杆自上而下用密目网封闭，在栏杆上间隔300mm刷黄黑相间安全色；栏杆下设挡脚板，挡脚板刷黄黑警示油漆。
3.1.5基坑排水措施：在防护栏杆外侧设置排沟，采取有组织排水。
、基坑周边设置夜间警示灯。
护栏外侧悬挂13号提示牌，内侧悬挂14号提示牌。
临边防护示意图基坑临边防护实际效果图3、2楼层、阳台、平台临边安全防护3.2.1凡坠落高度在2m以上（含2m）,临边无防护设施的楼层、阳台、平台，必须设置临边防护设施。
3.2.2防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*3.5mm的管材，上道栏杆离地-1.2m，下道栏杆离地-0.6m，立杆高度1.3m，立杆间距2m。
楼层临边防护示意图3.2.3钢管表面涂刷黄黑相间的警示漆，栏杆内侧张挂“当心坠落”的安全警示标志。
3.2.4当临边的外侧面临街道时，防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于18cm的挡脚板，挡脚板与下边的空隙不应大于10mm。
安全防护标准化图集(1)
1“四口”安全防护1.1预留洞口安全防护1.1.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖设，盖板应能防止挪动移位。
1.1.2边长在250-500mm的洞口，必须用坚实的盖板盖住洞口。
盖板须保持四周搁置均衡，并应有固定其位置的措施（附图1-1）。
附图1-11.1.3边长为500-1500mm的洞口，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护。
盖板上刷黄黑警示色油漆，并用红色油漆标识“禁止移动”（附图1-2）。
也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不得大于200mm（附图1-3）。
附图1-21.1.4边长在1500mm以上的洞口1主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。
洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-4）。
2安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），洞口下张设安全平网，在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-5）。
附图1-53防护栏杆距洞口边不得小于200mm。
4栏杆表面刷黄黑警示色油漆。
1.2电梯井口安全防护1.2.1电梯井门洞口安装不低于1500mm高的工具式防护门。
防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌（附图1-6）。
附图1-61.2.2电梯井内水平防护采用在井洞内用钢管搭设防护平台，上面满铺竹跳板或兜挂安全平网进行防护。
水平防护的位置，应每隔两层并最多隔10m设一道水平防护（附图1-7）。
附图1-73 钢管平台搭设方法：在电梯井混凝土模板支设时，在井的四个角预埋ф60PVC管，模板拆除后，将钢管插入预埋的PVC管里面，然后搭设防护平台。
[实用参考]洞口、临边防护标准化实施图集.doc
![[实用参考]洞口、临边防护标准化实施图集.doc](https://img.taocdn.com/s3/m/3d31fd3b168884868762d66e.png)
洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。
覆板必须坚硬。
1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。
1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。
2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。
2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。
2.3在醒目的位置悬挂安全警示牌。
3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。
3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。
4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。
4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。
二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。
2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。
3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。
三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。
防护门底部安装180㎜高踢脚步板。
1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。
1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。
安全标准化图集(三宝四口五临边)资料
概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。
一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。
作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。
（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。
（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。
二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。
三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。
第 1 页共34 页一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。
第 2 页共34 页第 3 页 共 34 页安全帽佩戴示意及施工人员着装规范提示牌第 4 页 共 34 页管理人员带红色帽子 专职安全员带白色帽子特种作业人员带蓝色帽子 普通工人带黄色帽子2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。
第 5 页共34 页第 6 页 共 34 页（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm 。
安全标准化图集(三宝四口五临边)
安全标准化图集(三宝四口五临边) 概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。
一、定义:(一)“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。
作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。
(二)“四口”是指楼梯口、电梯井口、预留洞口(包括施工现场桩孔、人孔、坑槽、竖向孔洞等)、通道口。
(三)“五临边”是指:?基坑周边;?尚未安装栏杆或栏板的阳台、料台、挑平台周边;?雨篷与挑檐边、分层施工的楼梯口和梯段边;?无脚手架的屋面与楼层周边、水箱与水塔周边;?井架施工电梯和脚手架等与建筑物通道的两侧边。
二、特点:“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。
三、重大危险源:主要是防止物体打击、高处坠落等重大危险源造成的伤害。
第 1 页共 34 页一、“三宝”1、安全帽:安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件～并符合《安全帽》,GB2811-2007,的要求,说明:1、不准使用缺衬、缺带及破损的安全帽, 2、应正确使用安全帽并扣好帽带～如下图所示。
第 2 页共 34 页安全帽佩戴示意及施工人员着装规范提示牌第 3 页共 34 页管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子第 4 页共 34 页2、安全网:安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件～并符合《安全网》,GB5725-2009,的要求 ,1,密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂2说明:1、所使用的密目式安全网应符合2000目/100cm的要求, 2、安全立网张挂必须严密～四角必须紧绷。
第 5 页共 34 页,2,安全平网洞口安全平网张挂说明:1、安全平网上的每根系绳都应与支架系结～四周边绳,边缘,,应与支架贴紧～系结应符合打结方便～连接牢固又容易解开～工作中受力后不会散脱,2、内挂式安全平网网面应水平～并保证与墙体及网体最大间隙不超过10cm。
