直吹式开式大风箱超临界煤粉锅炉控制系统导则B&WB03030-04（0版）北京巴布科克·威尔科克斯有限公司BABCOCK & WILCOX BEIJING CO.LTD2004年12月目录1. 概述 (2)2.给水流量控制 (2)3. 燃料和风量主控制 (7)4. OFA喷口控制 (10)5. 再热汽温控制 (11)6. 过热汽温控制 (13)7. 启动系统控制 (21)8. 机组负荷需求控制 (28)1. 概述本锅炉控制系统导则适用于超临界煤粉锅炉，导则提出了对超临界煤粉锅炉控制系统的基本设计要求，其目的是使控制系统制造厂家能够提供一套完整的符合所述设计要求的控制系统，本导则的有关条款由设计院根据系统的具体情况决定是否采用。
2.给水流量控制2.1 锅炉给水流量控制系统负责向锅炉给水泵发出流量需求信号，使进入锅炉的给水量与离开锅炉的蒸汽量相匹配。
当与锅炉启动系统配合时，给水流量控制系统也负责维持炉膛水冷壁管中的流量不低于最小流量值。
给水流量控制框图见图1.2.2 炉膛给水流量低跳闸当通过炉膛水冷壁的水流量低于为防止水冷壁管过热所需的流量时，主燃料跳闸(MFT)系统将触发锅炉跳闸，具体来说就是，当炉膛水流量低于最小流量值的85%并经20秒延时，或低于最小流量值的70%并经1秒延时，锅炉应跳闸。
当炉膛水流量低于最小流量值时应报警。
2.3 给水品质不合格跳闸应在省煤器入口设两套独立的给水阳离子电导率测量装置，或一套设在在省煤器入口而另一套设在除氧器出口。
当其中任何一个阳离子电导率测量值超过报警值（0.15µS/cm）时，应报警。
当两个阳离子电导率测量值都超过跳闸值( 2µS/cm )时，锅炉应跳闸。
2.4 选取中间测量值为了防止由于单个变送器故障而引起的自控失灵或误动作，应采用三个独立的、带温度和压力补偿的流量变送器来测量炉膛给水流量。
中间值选取系统将选取三个流量变送器信号的中间值用于控制和联锁。
超临界锅炉热力系统及其运行控制唐海宁
FT 30 % BMCR flow
Light First Burners
PT
LT 6.0
0%
33%FT
100%
9%
FT 33%
3%
Water Level Increases From Swell and 3% Cooling Flow
0 PT
38
MIN
LT 6.7 f(x)
33% FT
100%
P+I
Sub Cooling
PT saturation temperature
F(x)
TT
Alarm
opens
Alarm
closes
Sub Cooling Valve Operation
Storage Vessel Temperature
T sat
T sat –20K
T sat – 30K Time
Valve open Valve Closed
只要水质合格，启动系统可完全回收工质及其所含的热量
在最低直流负荷以下运行时，贮水箱出现水位，将根据水 位的高低自动打开相应的水位调节阀，进行炉水再循环
启动系统示意图
• 储水箱水位控制概述
在启动期间，靠炉水循环泵和给泵的协同控制来维 持分离器的水位及锅炉最小循环流量。当锅炉发生水膨胀 时在储水箱里会造成很高的液位，此时须靠两个排放阀的 连续排放来维持分离器正常水位。随着负荷的增加，更多 的水转化成蒸汽，储水箱的液位降低，直到液位低时水泵 跳闸为止，在本生负荷点以上，所有水都转化成蒸汽。
35
PT
35
MIN
LT 2.0
f(x)
f(x)
35% FT
0%

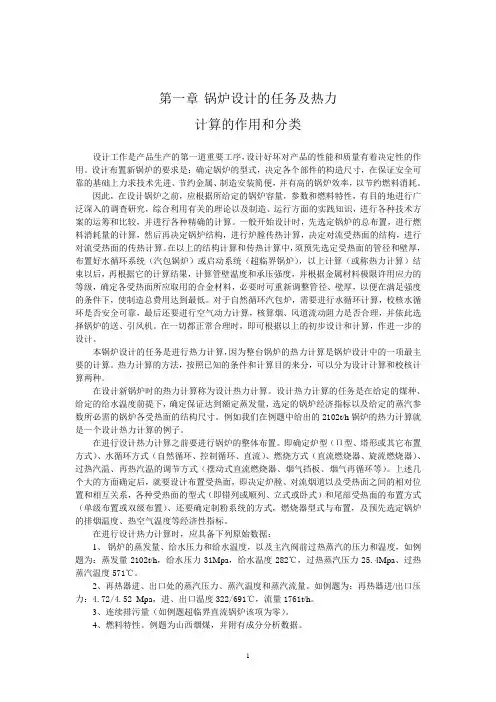

锅炉课程设计指导书(附超临界锅炉设计实例word版本)
