排污泵一用一备自动交替原理图
YW——YS 液下排污泵
一、YW/YS产品概述YW排污泵是凯泉集团在吸收了国内外先进技术、采用了最优秀的水力模型、开发研制的新一代液下式排污泵，其可靠性和耐用性都有很大的提高。
YS是为解决污水中大杂物易堵赛泵和管路问题而在YW的基础上开发的新一代切碎式液下排污泵。
二、YW/YS产品优点YW/YS 优点1、用标准普通电机2、电机位于地面上，无各种复杂保护元件3、用电安全，适用于游泳池、水族馆等对安全要求较高的场合4、要求低，安装便捷：坑上跨两根槽钢或方木，泵就可简易安装5、启动方便：叶轮浸于液体中，不存在排气抽空问题6、可根据客户要求配备液位自动控制柜，以液位来自动控制泵的启、停7、能耐60℃介质，可耐油污、但不用于浓泥浆和强腐蚀介质特殊设计使泵允许干转2小时，即使发生意外情况，泵也不易损坏。
8、能通过不大于出口口径的纤维物和直径小于50％流道宽度的固体。
YS 特点1、能将麻袋、塑料编织袋、帆布手套、棉线编制手套、日用塑料袋、卫生纸、布、棉纱一类物体切碎并顺利地排送；即使是木条，只要能从吸入口进入，就能轻易切碎。
2、叶轮和泵盖采用耐腐蚀的材料并经过热处理，切割刃具有足够的硬度、耐腐蚀，能长期保持锋利。
3、叶轮流道尺寸和泵体流道尺寸匹配精确，使得被切碎杂物能顺利通过。
4、配置2道机械密封，实现可靠的双重轴封防护。
油室种的油对机械密封进行充分的润滑和冷却，泵侧机械密封区具有切碎和驱赶杂物的结构，避免杂物在机封腔积聚和沉积。
5、过流旋转件和固定件之间设有刮屑槽，能将过流旋转件和固定件挤入的薄而韧性的碎屑刮除，避免造成泵功率增大或堵转。
三、YW/YS使用范围适用于钢厂、电厂、煤厂、矿山、医院、市政、建筑、化工、制药、海水排污等行业，用于排送带颗粒、纤维的工业污水、生活污水或带雨水、清水。
也可以用于某些化工流程。
由于电机不潜水，因此无泄漏之忧使得本系列泵非常适合与生命有关的场合(如游泳池、水族馆等)。
YW/YS 系列液下排污泵o●介质温度不超过60C。
一体化污水提升泵站工艺施工平面图剖面图
(完整版)污水提升泵站工艺设计说明计算书：城市污水,0.20万吨每天,潜水排污泵
1、调蓄池概况调蓄池调蓄容积600m3，调蓄池平面内空尺寸为L×B=17.2m×11.2m，有效水深3.0m。
调蓄池有2个冲洗廊道，轴距宽度为6m。
调蓄池含一座提升泵站，泵站内设两组泵，一组泵为初雨水提升泵，压力管出水至一体化提升回用设施，另一组为冲洗水提升泵，压力管出水进入附近DN500市政污水管。
2、冲洗水提升泵2.1水泵流量计算设2台提升泵，1用1备。
调蓄池有2个冲洗门，每个冲洗储存室的水量为21m3，总水量为21×2=42m3，泵站集水池尺寸为4.6×2.0×0.95m=8.74m3（泵站尺寸计算详见后面内容），总水量为42+8.7=50.7m3，冲洗水泵流量确定为50m3/h，排空时间为1.0h。
将其中1台泵安装于集水坑中，集水坑尺寸为L×B×H=0.8×0.8×0.8m，用于检修时泵站排水，另一台水泵安装于泵站底，平常两台泵互为备用提升冲洗水。
单台水泵流量为50m3/h=0.014m3/s2.2水泵扬程计算：H=H ST（静扬程）+Σh（水头损失）+富裕水头h3（1）静扬程计算：水泵工作最低水位：为集水坑中水泵的停泵水位即泵站底标高286.25m，另一台水泵停泵水位为287.00m，水泵工作最高水位：冲洗完成后水位=冲洗水量/调蓄池表面积+调蓄池池底标高=50.7/(17.2×11.2)+286.25=0.26+286.25=286.51m（泵站集水池增加水量忽略不计）。
提升水管至市政污水检查井地面标高293.34m，井底标高291.76m，本次设计压力管出水口管顶标高为292.34m。
静扬程H ST=292.34-286.25=6.09m（2）水头损失计算：Σh=沿程损失h1+局部损失h2沿程损失h1：根据《室外排水设计规范（2016版）》，泵站出水管流速宜为0.8～2.5 m/s；暂选取出水管流速为1.5m/s。
污水处理提升一体化设备文件技术要求
污水处理提升一体化设备技术要求、满足安装尺寸（相关尺寸能越小越好）。
1）总体要求本技术规格书污水提升一体化设备的功能设计、产品结构、制造工艺、质量水平、技术性能、检测验收等方面提出了技术要求。
卖方应向买方提供满足本技术规格书要求的高性能、高水平、高质量的先进可靠、成熟稳定的优质成套产品及其伴随服务。
卖方应向买方提供规格书要求的真实、有效的技术文件、证明文件及认证证书，买方将对所有证书核实，一旦出现虚假证书与单据，买方保留无条件全部退货的权利。
2）定义2.1.污水提升一体化设备：是指用于本工程污水收集提升排放的装置，由密闭式集水箱、两台干式泵机、浮球开关、控制箱、潜水电缆（包含控制箱与水泵、控制箱与液位开关之间所有的供电电缆和控制电缆）、紧固件、连接件等。
2.2.“污水提升一体化设备配套泵机”（简称配套泵机，下同）为在本工程所密闭污水提升装置配套安装在密闭式集水箱外侧，电机与水泵连在一起，整体曝露在空气中的泵机，用以提升工作介质的污水提升工程系统（也可以与箱体内置，具体按自身产品方案）。
配套泵机成套产品至少应当包括有泵机（含电机）、潜水电缆（包含控制箱与配套泵机的供电电缆和控制电缆）、紧固件等。
3）工作条件3.1配套泵机必须满足长期连续和稳定运行的要求，40℃环境温度下长期连续运行，并且安全可靠、故障率低、便于检测维修。
3.2工作介质：清洗地面水、结构渗水、卫生间、含盥洗室排放物的废污水。
能经受住皂水、尿酸、粪水、乳剂、汽油、水果酸等化学剂的腐蚀。
3.3介质温度：5～40℃3.4 相对湿度：最大100%4）基本技术要求：4.1控制箱（柜）采用一控一（一台控制箱控制一套提升站）的方式，水泵通过控制箱实现集水箱液位自动控制、现场手动控制功能，其中集水箱液位控制方式通过检测浮球的水位预设信号（传送至控制箱）与配套泵机联动来实现。
当系统检测到提升站故障时，发出故障报警信号，同时自动投入备用水泵。
4.2水泵要求：具有切割功能的潜水泵，2台交替运行，一用一备，工作/备用泵自动轮换,水泵自动切换时，显示器可指示启动水泵的切换。
一用一备潜污泵控制系统设计
一用一备潜污泵控制系统设计潜污泵控制系统是水泵系统的重要组成部分，它主要用于城市污水处理厂、污水站、污水管道等污水系统中，用来将污水从低处抽送到高处，保证污水得以顺利排放。
潜污泵控制系统的设计对于保证污水正常运行起着至关重要的作用。
本文将对一用一备潜污泵控制系统的设计进行详细介绍。
一、系统概述一用一备潜污泵控制系统是为了保证潜污泵系统在运行过程中出现故障时能够自动切换到备用泵进行运行，从而保证污水系统的正常运行。
系统由主控制柜、备用控制柜、潜污泵、备用潜污泵、传感器、PLC控制器等部件组成。
主控制柜和备用控制柜通过PLC控制器实现联动控制，当主控制柜出现故障时，备用控制柜将自动接管控制权，以保证污水系统的连续运行。
二、系统设计原则1. 可靠性潜污泵控制系统的设计应以保证系统的可靠性为首要原则，尽可能减少系统故障率，从而保证污水系统的安全稳定运行。
2. 自动化系统应具备自动化功能，能够根据传感器的信号实现自动切换控制，减少人工干预，提高系统的操作便捷性和稳定性。
3. 联动控制主控制柜和备用控制柜之间应通过PLC控制器实现联动控制，以确保在主控制柜故障时备用控制柜能够自动接管控制权，保证系统的连续运行。
三、系统设计方案1. 主控制柜设计主控制柜负责控制潜污泵的运行，当系统正常运行时，主控制柜自动运行，监测污水水位情况，根据水位传感器的信号控制泵的启停和运行时间。
主控制柜还负责监测潜污泵的运行状态和故障情况，一旦发生故障，主控制柜将及时发出警报信号，并通知备用控制柜进行切换控制。
主控制柜应配备完善的监测仪器和报警系统，以保证运行过程中的安全性。
2. 备用控制柜设计备用控制柜作为主控制柜的备用设备，在主控制柜故障或发生故障时，备用控制柜将自动接管控制权，启动备用潜污泵进行运行。
备用控制柜与主控制柜应通过PLC控制器实现联动控制，当主控制柜发出故障信号时，备用控制柜能够及时响应并接管控制权，保证系统的连续运行。

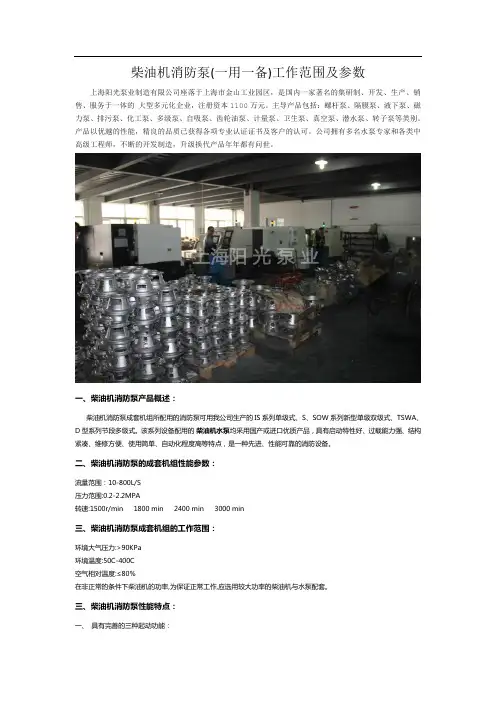

柴油机消防泵(一用一备)工作范围及参数
柴油机消防泵(一用一备)工作范围及参数上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、柴油机消防泵产品概述：柴油机消防泵成套机组所配用的消防泵可用我公司生产的IS系列单级式、S、SOW系列新型单级双级式、TSWA、D型系列节段多级式。
该系列设备配用的柴油机水泵均采用国产或进口优质产品，具有启动特性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点，是一种先进、性能可靠的消防设备。
二、柴油机消防泵的成套机组性能参数：流量范围：10-800L/S压力范围:0.2-2.2MPA转速:1500r/min 1800 min 2400 min 3000 min三、柴油机消防泵成套机组的工作范围：环境大气压力:>90KPa环境温度:50C-400C空气相对温度:≤80％在非正常的条件下柴油机的功率,为保证正常工作,应选用较大功率的柴油机与水泵配套。
三、柴油机消防泵性能特点：一、具有完善的三种起动功能：１、手动起动功能：通过转换开关可完成手动、自动联锁并可实现手动起动功能：２、自动手动功能：允许起动三次、如三次起动不成功则发出“起动失败报警”并自动退出起动状态；一次起动成功后起动到额定负载时间为5-10-15S（按机组容量大小各异）；３、紧急手动直接起动功能：当自控装置故障时可实现紧急手动直接起动功能。
二、自动运行：当水泵机组接到有效消防信号后，如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时，柴油机消防泵组会自动起动运行，一旦供电系统恢复正常或电动泵可正常运行时，可自动切换到电动泵。
水位浮球开关怎么接线
水位浮球开关怎么接线?浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线，另一端接浮球，余下一根浮球线接火线就可以了。
用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。
浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接380V。
这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后，浮球触点断开，交流接触器自动停止抽水。
浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。
现在讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。
当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。
万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不再重复叙述了。
当排污泵过负载时，热继电器保护动作，切断相应的控制回路使排污泵停止运行，接通蜂鸣器控制回路，蜂鸣器发出声光报警，提醒维修人员检查维修，排除故障。
集中供热入网技术指南(建设换热站)
集中供热入网技术指南一、***市人民政府文件《***市人民政府关于印发***市城市建设综合配套费征收管理办法的通知》（*政发[2003]3号文），热源管网建设费按所建设项目的供热建设面积计收，每平方米78元，具体使用范围为热源厂建设和建设项目规划红线以外的供热管网，红线以内的供用热管线、换热站（根据需要设立）等供用热设施由用热单位负责建设。
二、根据《***市城市集中供热管理条例》实施细则第六条、第八条、第十条、第十二条有关规定：用热单位供用热工程设计方案、图纸及设施材料必须报供热单位审查同意后，方可实施。
其中所报图纸资料须为采暖全套设计图（楼内采暖系统图、二次网设计施工图及换热站全套图纸）并有节能设计专篇。
三、根据《***市集中供热管理条例》实施细则等相关规定，用户用热设施须经供热单位审查验收合格、与供热单位签订《集中供热开户协议书》报市供热主管部门批准后方可用热。
四、楼内、外网及换热站建设（一）楼内建设1.根据*建发[2001]71号文及供热主管部门相关规定，楼内系统必须按分户计量系统设计，为便于日后用户进行采暖费银行缴费，户外必须设独立的IC卡锁闭阀，否则不予联网供热。
IC卡锁闭阀的安装方式见下列图示:IC卡锁闭阀的安装方式示意图（注：活节头必须加热缩套）2.根据****：“新接入集中供热系统用户，必须安装室外分户控制、室内温度调控和按热计量收费设计预留”之规定，因此，请将立管设在室外楼梯间,室内加设温度调控阀，单元检查井内设流量平衡阀。
3.单元热力入口装置按照图集L02N907-12进行设计施工，其检查井尺寸符合国家规范要求，且调节装置应采用质量可靠的、可调的自力式流量调节阀、自力式压差调节阀或数字式调节阀。
4.用户系统设计参数必须满足供热单位实际运行参数的要求，最冷期一般供水温度65℃，回水温度55℃；系统耐压应满足换热站压力要求，楼内系统试验压力为工作压力的1.25倍，且不低于0.8MPa，以防散热器爆裂。
变频恒压供水系统的构成及原理
变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。
变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。
为防止水锤现象的产生，泵的启停将联动其出口阀门。
系统工作原理间图如下所示。
假设整个系统由四台水泵，一台变频器，一台PLC 和一个压力变送器及若干辅助部件构成。
各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。
此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。
二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。
变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。
1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。
（2）水泵扬程应大于实际供水高度。
（3）水泵流量总和应大于实际最大供水量。
（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。
ACS 600系列变频器是ABB 公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。
它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。
主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。
连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。
智能水泵控制器技术资料
ARDP智能水泵控制器1概述ARDP智能水泵控制器适用于低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。
本产品集测量、保护、控制、总线通讯为一体，取代了原有用分列元件配置的各种保护继电器、电测仪表、转换开关、按钮及信号指示灯，集成了多种控制方式为一体。
同时还提供了操作次数、运行时间、跳闸事件等重要管理信息的记录，总线通信功能可以同网络上的服务器或工作站进行数据交换，是工厂自动化和楼宇智能化的理想选择。
2智能水泵控制器采用交流采样测量方法测量变化的电压/电流值。
使用3.2KHz的速率采样每一相的所有数据，在周期内进行积分运算，通过计算得到均方根值。
集成了各类保护和控制功能，可广泛应用于深井泵、潜水泵、离心泵、排污泵、管道泵、增压泵、多级泵等。
2.1产品特点◆三相电压两路三相电流回路交流采样，真有效值计算◆水位检测支持浮球式液位检测器、干簧式液位检测器、液位变送器◆手动/自动模式切换：一台水泵手动/自动运行、两台水泵手动/自动运行（一主二备、二主一备、两泵运行（交替互备）)、两台水泵（独立）手动/自动运行◆高水位控制：中水位一台水泵运行，高水位两台水泵同时运行。
◆集成2个独立的定时器，具有定时启泵功能。
◆集成上位机软件，方便设置调试◆AC/DC电源供给2.2保护功能◆过压/欠压保护◆相序保护◆启动超时保护◆过载/欠载（干转）保护◆断相保护◆接地保护◆堵转/阻塞保护◆短路保护◆不平衡保护◆外部故障保护2.3相关标准●GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验●GB/T17626.5-2006浪涌（冲击）抗扰度试验3产品型号及规格表1注：控制器测量允许8倍过载，即100A规格最大可以测量电流为800A，电流输入信号为100A/20mA。
表2注：1、需另外单独采购单相或三相（一体式）互感器与控制器配套使用，互感器规格为100A/20mA。
2、当选购了SR功能后，控制器支持2个带时间设定的控制输出(此时间出厂前设定或选购C功能，由上位机软件设定)。
污水处理厂设备运行操作说明
污水处理厂设备、运行操作说明一、粗格栅：主要功能：拦截污水中较大悬浮物，确保水泵正常运行。
设计参数：设计流量Qmax=3300m3/h，渠道宽度B=1000mm工程内容：粗格栅渠2条，渠宽B=1000mm；e=20mm 的回转式粗格栅2台。
每台粗格栅前后设有闸门（共4套）作检修和更换设备时用。
粗格栅配套L=4.0m，N=2.2KW螺旋输送压实机1台。
仪表：液位计3个。
运行方式：根据栅前后液位差（200mm）和设定时间控制清污和输送动作，螺旋输送压实机与粗格栅机联锁或人工控制。
二、提升泵站主要功能：提升污水满足后续处理设施水力要求。
设计参数：设计流量Qmax=3300m3/h。
工程内容：Q=830m3/h、H=15m、N=45kw的潜水排污泵（1期3台，2用1备，其中1台变频，预留二期2台设备安装空间），CD12-12D型电动葫芦1台，起重量2吨，起升高度12米。
运行方式：水泵的开、停根据集水井水位自动控制或人工控制。
仪表：PH仪1个、液位计1个。
注意事项：提升泵集水井液位控制在20蹬爬梯为最佳，不能超过18蹬，防止厂外存水池溢水。
三、细格栅主要功能：进一步去除污水中细小悬浮物，降低生物处理负荷。
设计参数：设计流量Qmax=3300m3/h，渠道宽度B=1800mm。
工程内容：细格栅2条，渠宽B=1800mm；e= 6mm的螺旋式细格栅2台。
每台细格栅前后设有手动闸门作检修和设备更换用。
配套L=5.0m，N=2.2kw无轴螺旋输送机1台。
运行方式：根据细格栅前后水位差或按时间周期自动控制清渣，也可机旁手动控制清渣。
仪表：液位计1个。
说明：本电气控制系统采用一台现场控制柜（一控三），主要控制二台回转式格栅清污机和一台无轴螺旋输送压榨机，每台清污机前后配套液位差计。
控制柜的进线电源为三相（380V）五线制，控制柜装机总容量为7KW；控制柜重35kg。
本控制系统操作方式可分为手动、自动。
在开始操作时请确认电源是否符合要求，柜内开关是否合上。
自动搅匀排污泵使用说明
自动搅匀排污泵使用说明自动搅匀排污泵，又称离心式自喷混合式排污泵，是一种常用于城市路面、隧道、工业园区等排水设施中的泵类设备。
它具备自动搅匀、自动排污的功能，能够有效地搅动混合液体中的固体杂质，并将其排出。
下面就是对自动搅匀排污泵使用说明的详细介绍。
一、工作原理：1.自动搅拌：泵的叶轮通过旋转产生离心力，将液体中的固体颗粒悬浮起来，形成混合液体。
在混合液体的循环流动中，固体颗粒被持续搅拌，以防止颗粒堆积和堵塞。
2.自动排污：当液位达到一定的高度时，排污泵自动启动，将混合液体中的固体颗粒经过管道排出。
二、使用注意事项：1.安装前请检查泵体和管路是否有异物堵塞，确保排污泵的畅通工作。
2.确保排污泵正常电源供应，以避免设备故障或损坏。
3.在使用过程中，确保排污泵的各个连接处紧固可靠，以防止漏水或泄漏。
4.当泵体液位达到设定高度时，自动排污机构会启动将固体颗粒排出，此时泵体会产生较大的冲击力，请确保周围环境安全，并避免人员靠近设备。
5.定期检查排污泵的电机、轴承等关键部件的运行状态，及时进行保养和维修，以延长设备寿命并确保安全运行。
1.启动排污泵前，请确保设备和周围环境安全，排除任何障碍物。
2.检查排污泵的电源供应，并确保电源线路接地良好。
3.打开进水管阀门，确保排污泵进水管道畅通。
4.操作控制面板，将自动搅匀排污泵的开关调到"运行"状态。
5.当液位达到设定高度时，排污泵会自动启动，开始搅动混合液体并排出固体颗粒。
6.观察排污泵的工作情况，如排污泵出现异常响声、停止运转等情况，请立即停止泵的运行，并进行检查和维修。
7.当排污任务完成后，及时关闭排污泵的开关，关闭进水管阀门。
四、维护和保养：1.定期清洗排污泵的叶轮和流道，以保证畅通无堵塞。
2.定期检查电机运行状态，如发现异响、发热等异常情况，请及时通知维修人员进行检修。
3.定期检查排污泵的密封件、橡胶软管等易损件的磨损情况，如有必要，请及时更换。
NHK-2XP350S产品手册
上海宁鸿电气科技有限公司永嘉县宁鸿电气开关厂（NHK-2XP350S产品手册）一、出厂参数默认值对照表二、参数进入方法将【1泵允许/禁止】黄色按键和【2泵允许/禁止】黄色按键均操作为禁止状态（即『1泵允许』指示灯和『2泵允许』指示灯均处于熄灭状态）。
通过按住《 MENU 》键3秒方可进入主菜单（此时数显屏显示的是P01）三、参数设置方法当数显屏显示P01参数代码时，按《▲》键与《▼》键可以找出其它参数代码，在显示每个参数代码超过2秒钟会闪烁显示该参数的数据，方便快速知道该参数的当前设置值。
按《√》键进入该参数的当前设置值，通过按《▲》键与《▼》键进行修改）。
再通过按《 MENU 》键退出返回到当前参数代码。
设置完所有的参数需按《 EIXT 》键退出到待机状态，才会永久保存修改过的参数。
四、完整参数描述Group P0组：控制模式1、参数P01 （控制方式）该参数定义：远程自动信号的控制方式。
（出厂默认为1）1 = 消防控制（可适用于消防、喷淋、压力、空调循环、远程联动等控制。
）2 = 浮球控制（可适用于排水、给水等控制，并带全保保护接口）2、参数P02 （控制台数）该参数定义：允许启动水泵的数量。
（出厂默认为1）1 = 一用一备（只能启动1台水泵）2 = 一控二（根据控制允许启动两台水泵）3、参数P03 （交替轮换）该参数定义：允许开启或关闭水泵的交替轮换控制，轮换是根据远程自动信号来控制。
（出厂默认为 OFF ）on = 开启轮泵控制（第1次远程自动信号到来时启动1号泵，第2次远程自动信号到来时启动2号泵，依此循环）OFF = 关闭轮泵控制（即控制启停当前选择的水泵）特别注明：当P17 = 2时，即使P03 = on，双强启信号也不交替轮换控制！4、参数P04 （手动故障切换选择）该参数定义：允许开启或关闭手动状态下故障切换控制，（出厂默认为 OFF ）on = 开启切换控制（指手动状态下也可以故障切换）OFF = 关闭切换控制Group P1组：应用宏5、参数P11 （互感器电流比）该参数定义：检测水泵的电流，应和外部一次电流互感器规格一至。
两(双)台泵一用一备接线图
GKYX2A/1是两台泵一用一备直接启动设计方案，采用GKY液位传感器和仪表来实现。
现在的液位（水位）传感器种类很多，但使用寿命一般不超过三年，而且大部分不能于污水和热水。
详细分析可参见本文附录“各类液位传感器检测原理和性能分析”。
GKY液位（水位）传感器可以在污水、清水和温度不高的热水中使用。
但在80、90度高温的热水中还是建议采用传统玻璃管液位计加装光电监控探头的方法比较好。
为什么选择GKY液位传感器？是因为GKY液位（水位）传感器是目前液位传感器市场上唯一一款敢于承诺三年内包换的液位传感器。
GKYX2A/1水泵控制箱采用直接启动方式，具有液位显示，供水排水选择，手动、自动控制双台泵，手动自动转换的功能。
其中，A为水泵功率等级。
直接启动一般用于功率较小的水泵，如小于22KW。
因为功率大的水泵，直接启动会对电网产生冲击波，影响周围的用电同时对电机也会造成伤害，影响水泵寿命。
所以功率较大的水泵可以通过软启方式或变频方式启动。
GKYX2A/1具体设计方案如下：1、GKYX2A/1控制箱一般配上限、下限2个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。
如需要配4个传感器，则在其后增加标注“-4T”。
如果不标传感器数量则默认为2个传感器。
2、该控制箱具有排水或供水选择功能。
选择排水型则高液位启动，低液位停泵。
选择供水型则低液位启动，高液位停泵。
3、GKY液位传感器适用于污水、清水和70°C以下的热水。
如果要用于控制高温热水，则需采用传统玻璃管液位计加装光电监控探头的方式,在其后加标“-BLR”。
4、一用一备是指转换开关打在中间位置时，双台泵可以手动控制。
转换开关打在左边位置时，1号泵自动。
转换开关打在右边位置时，2号泵自动。
5、如果需要配通讯接口的仪表，则在其后加标传感器数量和“TR”。
比如，3个传感器加标“-3TR”，4个传感器加标“-4TR”等。
这类控制箱的仪表支持MODBUS通信协议，具有RS485接口。
排污泵电路控制顺序
③ KM1辅助触点闭合115得电 进入（HR1运行指示灯）运行 指示灯点亮
三、 当1#排污泵出现故障时：
① KM1辅助触点9-11闭合13得电(KT1延时器）线圈得电1到10秒后(KT1延时器）常开点闭合17得电、电源进入（KA2中间继电器）线圈
得电吸合
KA2常开点203-209点闭合，电源进入KM2接触器线圈（KM2线圈得电吸合）KM2主触点闭合2#排污泵启动运转。
④这时2#排污泵无法启动，因为转换开关打到1#用2#备时、 2#排污泵需要(KT1延时器）延时1到10秒 后KT1常开点才能闭合、电源才能进入2#泵启动线圈。由于1#泵启动时没有延时器限制先启动运转、 1#泵启动后KM1辅助触点9-11常闭点变成常开点、将（KT1延时器）电源彻底断开2#泵在无法启动。
自动控制顺序
一、先将转换开关打到1#用2#备，这时转换开关11-12连通9-10连通
二、当水位上升将1SL（浮球）浮起SLI-SL3触点闭合
①电源经07进入KAI线圈、KAI线圈得电吸合、这时KA1常开点触点闭合117-109连 通。 ② 1#排污泵启动电源走向：电源从101经转换开关 9-10 117 KA1 109 KA3 111 KH1 113进入KM1接触器线圈（KM1线圈）得电吸合、KM1主触 点闭合1#排污泵较高不遇特殊情况水泵不会强制启动。当一台水泵排水量不能满足要求或电子元件发生故障、 导致污水坑积水过多时、排污泵将强制启动两台泵同时运行，顺序如下
①当水位上升过高将(2SL强启浮球浮起SL5-SL7连通电源进入(KA5中间继电器）线圈得电吸合
KA5常开点闭合将电源101-109点连通电源进入 KM1线圈、 KM1主触点闭合1#排污泵启动运转
2#排污泵启运转
手动控制顺序
泵房全套电气设计施工CAD图方案
