用伏安法测量小灯泡电功率的物理实验报告
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告
自查报告。
实验名称，伏安法测小灯泡电功率、电阻。
实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对电路中电功率和电阻的理解。
实验装置，小灯泡、电源、电压表、电流表、导线等。
实验步骤：
1. 将小灯泡接入电路中，连接电源，使电流通过小灯泡。
2. 用电压表测量小灯泡两端的电压，用电流表测量小灯泡的电流。
3. 根据测得的电压和电流计算小灯泡的电功率。
4. 根据欧姆定律计算小灯泡的电阻。
实验结果：
1. 测得小灯泡的电压为3V，电流为0.5A，计算得到电功率为1.5W。
2. 根据欧姆定律计算得到小灯泡的电阻为6Ω。
实验分析，通过实验测量和计算得到的电功率和电阻与小灯泡的理论数值基本吻合，实验结果较为准确。
存在问题，在实验过程中，可能存在测量误差，导致实验结果与理论值有一定偏差。
改进措施，在实验中尽量减小测量误差，提高实验结果的准确性。
结论，通过伏安法测量小灯泡的电功率和电阻，加深了对电路中电功率和电阻的理解，实验结果较为准确，为后续实验和理论学习提供了基础。
伏安法测量小灯泡的电功率实验报告单
测量小灯泡的电功率实验报告学校姓名实验日期【实验目的】测量小灯泡的电功率。
【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。
【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。
【实验电路图】根据实验的目的和原理设计实验电路图，并按电路图连接实物。
【实验器材】小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
【实验步骤】1．按电路图连接实物电路。
2.闭合开关，调节_____________，使小灯泡两端的电压为2.5V，观察小灯泡的__________，读出______________的示数,填入表格；3.调节_________________，使小灯泡两端的电压为3V，观察小灯泡的______，读出______________的示数，填入表格；4.调节________________，使小灯泡两端的电压为2V，观察小灯泡的_________，读出_______________的示数,填入表格。
5.断开开关，整理实验器材【实验中注意事项】①连接电路时，开关要处于_________状态；开关闭合前，把滑动变阻器滑片移到__________处；②滑动变阻器正确接法“________________”,电压表：电流从______接线柱流进，______接线柱流出，量程选_____；电流表：电流从______接线柱流进，______接线柱流出，量程选______［实验结论］由公式P=IU计算小灯泡的功率。
（将计算结果填入表中，通过分析和比较得出）实验数据（记录）表格：小灯泡的额定电压是实验次数发光情况电流（A）电压（V）电功率（W）123［结论］（1）不同电压下，小灯泡的功率。
实际电压越，小灯泡功率越。
（2）小灯泡的亮度由小灯泡的决定，越大，小灯泡越亮。
1．伏安法测小灯泡功率的实验原理是____，直接测量的物理量是____和____，如果小灯泡的实际电压比额定电压低，则实际功率比额定功率____(填：大、小或等)。
小灯泡电阻的实验报告
一、实验目的1. 了解小灯泡的电阻特性；2. 掌握伏安法测量电阻的方法；3. 提高实验操作能力和数据处理能力。
二、实验原理电阻是导体对电流阻碍作用的大小，用R表示。
伏安法测量电阻的原理是根据欧姆定律，即U=IR，其中U为电压，I为电流，R为电阻。
通过测量电压和电流，可以计算出电阻值。
三、实验器材1. 电源：3V；2. 小灯泡：3.8V 0.3A；3. 电流表：量程0～0.6A；4. 电压表：量程0～15V；5. 滑动变阻器：0～10Ω；6. 导线：若干；7. 开关：1个；8. 电阻箱：0～100Ω。
四、实验步骤1. 按照电路图连接实验电路，确保电路连接正确；2. 将滑动变阻器的滑片调至最大阻值处，闭合开关；3. 调节滑动变阻器的滑片，使电流表和电压表的读数稳定；4. 记录电压表和电流表的读数，计算电阻值；5. 改变滑动变阻器的滑片位置，重复步骤3和4，共进行5次实验；6. 将实验数据整理成表格，进行数据处理。
五、实验数据及处理实验次数 | 电压（V） | 电流（A） | 电阻（Ω）-------- | -------- | -------- | --------1 | 3.0 | 0.2 | 15.02 | 2.8 | 0.2 | 14.03 | 3.2 | 0.2 | 16.04 | 2.9 | 0.2 | 14.55 | 3.1 | 0.2 | 15.5计算平均电阻值：R = (15.0 + 14.0 + 16.0 + 14.5 + 15.5) / 5 = 15.0Ω六、实验结果分析通过实验数据可以看出，小灯泡的电阻值在14.0Ω到16.0Ω之间，平均电阻值为15.0Ω。
这与理论值相符合，说明实验结果可靠。
七、实验结论1. 小灯泡的电阻受电压和电流的影响，随着电压和电流的增加，电阻值也会增加；2. 通过伏安法可以准确测量小灯泡的电阻值；3. 本实验结果可靠，验证了欧姆定律的正确性。
八、实验心得1. 在实验过程中，要注意电路连接的正确性，避免短路和接触不良；2. 在调节滑动变阻器的滑片时，要缓慢调节，避免电流过大损坏电路元件；3. 在数据处理过程中，要注意数据的准确性和合理性，避免误差过大；4. 通过本次实验，加深了对欧姆定律的理解，提高了实验操作能力和数据处理能力。
实验四：测量小灯泡的电功率
次数电压U/V电流I/A 发光情况电功率P/W1 2.522330.280.30.34正常较暗较亮0.560.751.02实验四 测量小灯泡的电功率【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。
【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V ）、电流表、电压表、滑动变阻器； 2.实验原理：UI P=3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V 、2V 和3V ，依次记下电压表示数U 和对应的电流表示数I ，分别将U 、I 记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
【分析和结论】 （1）当额实额实时，P P U U ==，灯泡正常发光； （2）当额实额实时，P P U U <<，灯泡发光较暗； （3）当额实额实时，PP U U >>，灯泡发光很亮； 【交流与讨论】 （跟测量电阻实验内容重复的在此略去）（1）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（2）小灯泡的U －I 图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。
（3）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（4）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（5）伏安法测电阻和伏安法测电功率的异同点相同点：①实验电路相同；②实验方法相同，都是伏安法；③测量的物理量相同，都是测量电流和电压。
不同点：①实验原理不同，测电阻的实验原理是IUR =，测电功率的实验原理是UI P =； ②实验数据处理方式不同，测电阻中，处理数据，多次测量求平均值减小实验误 差；而测电功率的实验中多次实验是寻找在不同电压下的实际电功率与灯泡亮 度之间关系。
伏安法测量定值电阻 伏安法测量小灯泡电阻 伏安法测量小灯泡电功率
伏安法测量定值电阻伏安法测量小灯泡电阻伏安法测量小灯泡电功率
原理I=U/R I=U/R
P=UI
测出多组对应的U、I值，测出多组对应的U、I值，测出多组对应的U、I值，
过程分别计算出电阻值，分别计算出电阻值分别计算出电功率值取平均值，减小误差
结论灯丝的电阻受灯丝温度U实>U额，P实>P 额
（具体的一个值）的影响，温度越高电阻U实=U额，P实=P 额
越大（不取平均值）U实<U额，P实<P 额
（一个规律）（一个规律）
相同点：电路图结构一样（五串一并），都要测出对应的电压值和电流值
不同点：1.实验原理：测电阻I=U/R
测电功率P=UI
2.对实验数据的处理：测电阻：定值电阻：多次测量，算出阻值，取平均值，减小误差
灯泡电阻：多次测量，算出阻值，但是不取平均值
测电功率：多次测量，算出电功率，看实际情况和额定情况的关系
3.结论：测电阻：定值电阻：平均值即所求阻值（具体的一个值）
灯泡电阻：灯丝电阻受灯丝温度影响，温度越高，电阻越大
（一个规律）
测电功率：U实=U额，P实=P额，灯泡正常发光
U实<U额，P实<P额，灯泡较暗
U实>U额，P实>P额，灯泡较亮
（一个规律）。

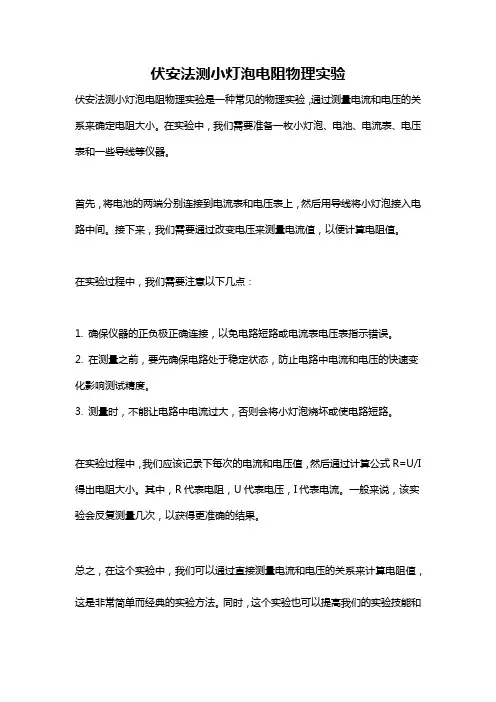

伏安法测小灯泡电阻物理实验
伏安法测小灯泡电阻物理实验
伏安法测小灯泡电阻物理实验是一种常见的物理实验，通过测量电流和电压的关系来确定电阻大小。
在实验中，我们需要准备一枚小灯泡、电池、电流表、电压表和一些导线等仪器。
首先，将电池的两端分别连接到电流表和电压表上，然后用导线将小灯泡接入电路中间。
接下来，我们需要通过改变电压来测量电流值，以便计算电阻值。
在实验过程中，我们需要注意以下几点：
1. 确保仪器的正负极正确连接，以免电路短路或电流表电压表指示错误。
2. 在测量之前，要先确保电路处于稳定状态，防止电路中电流和电压的快速变化影响测试精度。
3. 测量时，不能让电路中电流过大，否则会将小灯泡烧坏或使电路短路。
在实验过程中，我们应该记录下每次的电流和电压值，然后通过计算公式R=U/I 得出电阻大小。
其中，R代表电阻，U代表电压，I代表电流。
一般来说，该实验会反复测量几次，以获得更准确的结果。
总之，在这个实验中，我们可以通过直接测量电流和电压的关系来计算电阻值，这是非常简单而经典的实验方法。
同时，这个实验也可以提高我们的实验技能和
观察力，让我们更好地了解电路的工作原理。
《测量小灯泡的电功率》设计
学生活动
设计意图
（4）.调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。
（5）.断开开关，整理实验器材。
师生讨论、学生回答。
四、进行实验
实验前的温馨提示:
1.连接线路时，开关应处于断开状态。
2.电流表、电压表正、负接线柱的连接要正确。
3.闭合开关前，滑动变阻器的滑片要移到阻值最大处。
U实=U额
U实>U额
给设计能力弱的学生提供帮助。
实验步骤：（1）.按电路图连接实物电路.（2）.合上开关,调节滑动变阻器,使小灯泡两端电压为额定电压,观察小灯泡发光情况,记录电流表、电压表示数。（3）.调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。
师生讨论、学生回答。
培养学生实验设计能力。
5.我们设计的实验数据记录表格：
利用实物投影仪展示几组学生设计的实验电路图和实验记录表格，进行交流。
设计实验电路图和实验记录表格。
学生评价，不足之处教师引导学生再作补充。
投影展示是为了让学生有机会向大家展示自己的设计效果并加强交流。
推荐表格
小灯泡两端的电压
电压
U/V
电流
I/A
电功率P/W
亮度
U实<U额
1．学生回答。
2．观察实验
3．学生讨论分析：
（1）计算功率的公式：P=UI。
（2）需要测量的物理量是电压U和电流I。
电压U的测量工具是电压表。
电流I的测量工具是电流表。
温故知新。
根据初中学生好奇的心理特点，改进这一实验，为学生创设问题情景，巧设悬念，激发兴趣，为探究实验做好铺垫。
二、实验任务
专题11 伏安法和特殊方法测量小灯泡的电功率(解析版)
专题11 伏安法和特殊方法测量小灯泡的电功率测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。
伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。
一、伏安法测量小灯泡的电功率：1.实验原理：P=UI。
2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：3.实验过程和记录表格：连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：U/V I/A P/W 小灯泡的亮度1234. 实验结论：（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实<U额时， P实<P额，用电器不能正常工作。
（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。
（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。
例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V考点透视迷津点拨与点对点讲（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。
（2）正确连接电路后，闭合开关，发现电流表指针不动。
但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。
（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。
（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表。
测量小灯泡电功率
6．如图是测定小灯泡电功率的实验电路。闭 合开关S，使滑片P向左不断移动，则电流表的 增大 （选填“增大”、“不变”或“减 示数_______ 增大 （选填 小”)，小灯泡消耗的电功率_______ “增大”、“不变”或“减小”）。
1.小灯泡标有“3.8V ××”字样，由于磨损，小灯泡的额定 功率字样已模糊。晓军同学用如图所示的电路来测定该灯泡 的额定功率(已知电源电压为6伏，灯丝电阻约为10欧)： (1)请用笔画线代替导线将实物图连接完整（要合理选择量 程）。
2013年安徽省
10．如图，小灯泡L1与L2均标有“1.5V， 0.3A”字样，AB两端的电压U＝1.5V。开关 S断开时，通过L2的电流为_______A。闭合 开关S，两只小灯泡消耗的总电功率为 _______W。
分析实验数据
当U实>U额时，P实____P额，小灯泡较 ____
当U实=U额时，P实____P额，小灯泡____发光
当U实<U额时，P实____P额 ，小灯泡较___
得出结论：
（1）灯泡的实际电功率随两 端的电压增大而增大。 （2）小灯泡亮度由它所消耗 的实际功率决定。
实验中的故障分析
1，一位同学；连接好电路，在闭合开关 时发现小灯泡不亮，电流表无示数，但电 压表有示数，请分析电路中可能出现的故 灯泡L处断路或电流表电压表的位置接 障:______________________ 反了 2、另一位同学在连接好电路后，闭合开关， 发现小灯泡特别亮，这说明他在闭合开关前没 有将滑动变阻器的滑片放在最大阻值处 ________________________________ __.
例题2．小灯泡上标有“6 V 3 W”字样，将这盏灯 暗（选填“亮” 接到3 V电压下，它比正常发光时___ 0.75 。 或“暗”），这时它的实际功率为_____W
测量小灯泡电功率 探究实验
测量小灯泡电功率探究实验实验目的：测量小灯泡在不同电压下工作时的电功率。
实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。
这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。
实验电路：根据实验的目的和原理设计如下电路。
实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。
(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。
观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。
(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。
观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。
(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。
实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。
实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。
这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。
实验电路：根据实验的目的和原理设计如下电路。
实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
18.3测量小灯泡的电功率
学 1、学会用伏安法测导体和小灯泡的电功率； 习 2、对比伏安法测量小灯泡电阻的实验，找出这两个实 目 验的异同点； 标 3、根据数据的分析能总结实验结论
一、测量小灯泡的电功率
实验目的 测量小灯泡的电功率。
实验原理 实验器材
电路图
P = UI
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电 压2.5 V）
注意：用电器的额定功率只有一个，用电器在不同电压下实际功率不同，因此实际功率有很多个。
2、影响小灯泡亮度的因素 灯泡的亮暗程度是由实际电功率的大小决定的。即：P实越大，灯越亮；P实越小，灯越暗.
3、实验注意事项
1）连线前开关应该断开，滑动变阻器的阻值应调到阻值最大端；
2）测量灯泡的电功率实验不需要多次测量求电功率的平均值，因小灯泡的电功率在不同电压下P实不同， 多次测量求电功率的平均值无意义！ 3）测量小灯泡电功率实验也可以用于测量小灯泡电阻实验 4）测量小灯泡实验的原理：伏安法测功率即，P = UI
的示数为2 V 时，电流表的示数如图所示，此时电流为_0_._3_A，小灯泡的功 率为0_._6_W。
2．小灯泡上标有“6 V 3 W”字样，将这盏灯接到3 V电压下，它比 正常发光时__暗 _（选填“亮”或“暗”），这时它的实际功率为_0_.7_5__W。
3.如图1是测小灯泡功率的实验电路图。小灯泡正常工作时，两电表的 示数如图2所示，则下列说法中不正确的是（ B ）
5、测量小灯泡电功率实验在连线前开关应该 断开 ，滑动变阻器的阻值 应调到阻值最 大 端.
例.学习小组在测定“小灯泡的电功率”的实验中，电源由三节新干电池串 联组成，小灯泡额定电压为2.5V、电阻约为10Ω。
伏安法测量小灯泡的电功率
了解小灯泡伏安特性曲线及其物理意义
小灯泡伏安特性曲线的绘制
通过实验测量小灯泡在不同电压下的电流值，并将这些点连 接起来绘制成曲线。
物理意义
小灯泡伏安特性曲线反映了小灯泡的电阻随电压变化的规律 。曲线的斜率越大，电阻越大；斜率越小，电阻越小。此外 ，曲线的形状也反映了小灯泡的工作特性。
02
实验器材
注意事项
1. 使用高精度的电压表和电流表，以减小误差。
2. 多次重复测量以减小读数误差。
3. 检查电路连接是否良好，确保接触电阻最小。
讨论实验结果的应用和拓展，加深对电功率概念的理解
应用
通过实验结果，可以得出小灯泡的电功率与电压和电流的关系，加深对电功率概 念的理解。同时，实验结果可以应用于实际生产和生活中，例如用于评估电器设 备的能耗和节能性能等。
小灯泡
01
02
03
额定电压
通常为2.5V、3V、3.5V、 4V等
额定电流
通常为0.3A、0.5A、0.6A 、0.8A等
额定功率
通常为0.75W、1.5W、 2.1W、3.2W等
电源
类型
干电池或学生电源
电压
通常为3V或6V
电流表
量程
通常为0～0.6A或0～3A
精度
通常为±0.05A或±0.1A
每组实验中，都需要记录小灯泡在不同电压下的电流 读数，以及在相同电流下小灯泡的电压读数。
根据实验数据绘制小灯泡的伏安特性曲线
将实验数据整理成表格，包括电压、电流和小灯泡的 功率等数据。
根据实验数据绘制小灯泡的伏安特性曲线，横坐标为 电压，纵坐标为电流。
04
实验结果分析
分析实验数据，计算小灯泡的电功率
实验24 伏安法测小灯泡功率的实验(解析版)
实验二十四、测小灯泡的电功率的实验【实验原理】：P=UI【实验器材】：电源、小灯泡、电压表、电流表、滑动变阻器、开关、导线若干。
【实验电路】：【实验步骤】：①按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；②闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；③调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；④调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；⑤重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；⑥根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)⑦分析数据，整理器材。
【实验结论】：①小灯泡的实际功率越大，小灯泡越亮；②当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；③当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；④当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。
【考点方向】：1、电源的选择：电源电压应高于小灯泡的额定电压。
例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。
2、电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。
3、滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。
4、滑动变阻器的作用：①保护电路；②将小灯泡两端电压调成额定电压。
5、实验多次测量的目的：测量小灯泡在不同电压下的电功率，并进行比较。
实验7《测量小灯泡伏安特性曲线》实验
实验目的：1．学习简单的电路连接2．掌握用伏安法测量电阻的基本法及其误差分析。
3．测定非线形带内阻的伏安特性。
实验原理：当一个电子元件接入电路构成闭合回路，其两端的电压与通过它的电流的比值即为该条件下电子组件的电阻。
若电子元件两端的电压与通过它的电流成固定的正比例，则其伏安特性曲线为一条直线，这类元件称为线性元件；而当电子元件两端的电压与通过它的电流不成固定的正比例时，其伏安特性曲线是一条曲线，这类元件称为非线性元件。
一般金属导体的电阻是线性电阻，其伏安特性曲线是一条直线。
电阻是电子元件的重要特性，在电学实验中我们经常要测量其大小。
在要求不是很精确的条件下，我们可以采用伏安法测电阻，即测出被测元件两端的电压U 和通过它的电流I，然后运用欧姆定律R=U/I,,即可求得被测元件的电阻R。
同时，我们也可以运用作图法，作出其伏安特性曲线，从曲线上求得电阻的阻值。
伏安特性曲线是直线的电阻称为线性电阻，否则则为非线性电阻。
非线性电阻的阻值是不确定的，只有通过作图法才能反映其特性。
用伏安法测电阻，原理和操作都很简单，但由于电表有一定的内阻，必然就会给实验带来一定的误差。
所以应采用相应的方法接入电表。
1.电表接法法一：电流表外接法法二：电流表内接法∵I> I X ∵U>U∴R测=U/I A＜R x=U/I X ∴R测=U/I A＜R x=U/I X故此接法用于测量小电阻故此接法用于测量大电阻由于小灯泡的电阻不大，故此采用法一。
2．滑动变阻器的两种接法为使小灯泡的电阻能从0开始连续变化，滑动变阻器应采用分压法。
3.电路图由于小灯泡伏安特性时，电流表用外接法，滑动变阻器用分压法，所以电路图为：4．小灯泡的伏安特性根据欧姆定律，R=U/I 。
但由于小灯泡的内阻会随温度的升高而变化，低温灯丝的电阻变化与温度升到较高的电阻变化不一样。
所以 应采用公式：U=KI n两边取自然对数 lnU=lnK+nlnIlnI=－nU nKln ln令y=lnI, x=lnU, B=－nK ln , A=n1 得y=B+Ax可采用最小二乘法。
伏安法测小灯泡电阻物理实验
伏安法测小灯泡电阻物理实验
伏安法是一种测量电阻的方法，它通过测量电流和电压的关系，来计算被测电阻的阻值。
在物理实验中，我们可以使用伏安法来测量小灯泡的电阻，从而加深对电阻的理解。
实验步骤如下：
1. 准备实验装置：取一只小灯泡，接上电源和电阻箱，连接万用表。
将电源调至适当电压（例如3V），将电阻箱调至最大电阻。
2. 测量灯泡电阻：将万用表调至电流测量档，将电阻箱电阻逐渐减小，记录下相应的电流值和电压值。
根据欧姆定律，电阻值等于电压与电流的比值。
3. 分析实验结果：根据测量数据计算出小灯泡的电阻值，可以发现，电阻值与电流呈线性关系，而与电压无关。
这是因为小灯泡的电阻是一个固定不变的值，而电流是随电压变化而变化的。
通过这个实验，我们可以进一步理解电阻的概念和伏安法的原理。
电阻是电流通过时所遇到的阻碍，阻碍的大小取决于电路中的材料和几何形状。
而伏安法则是通过测量电流和电压的关系，来计算电路中的电阻值。
需要注意的是，在实验中要注意安全。
使用电源时，要注意电压和电流的大小，避免电击和短路。
同时，要注意保护实验装置，避免
损坏。
通过伏安法测小灯泡电阻的物理实验，我们可以深入理解电阻的概念和伏安法的原理。
同时，也要注意安全和实验装置的保护。
测量小灯泡电功率实验的目的和原理 方法
测量电功率试验的目标和道理：1. 试验目标：1）测定小灯泡额定电压下的电功率;2）测定小灯泡略高于额定电压下的电功率;3）测定小灯泡略低于额定电压下的电功率.2. 试验道理：P=UI应测量的物理量：小灯泡两头的电压U,和经由过程的电流I.3. 试验办法：伏安法伏安法测小灯泡的电功率：试验电路图试验器材电源.滑动变阻器.电压表.电流表.小灯泡.灯座.开关.导线若干试验步调(1)按设计的电路图衔接什物,并设计试验记载表格(2)检讨电路无误后,闭合开关s,移动滑动变阻器的滑片P,不雅察电压表的示数.当电压表的示数等于小灯泡的额定电压时,停滞滑动,并记下电流表的示数(3)调节滑动变阻器,使小灯泡两头的电压为额定电压的1．2倍,不雅察小灯泡的发光情形,并记下电压表和电流表的示数(4)调节滑动变阻器,使小灯泡两头的电压低于额定电压的1／5,不雅察小灯泡的发光情形,并记下电压表和电流表的示数(5)整顿试验器材试验表格次数电压U（V）电流I（A）电功率P（W）灯泡亮度试验结论U实=U额,P实=P额,正常发光;U实>U额,P实>P额,比正常发光更亮;U实<U额,P实<P额,比正常发光更暗.留意事项(1)选择的器材规格要适合,例如滑动变阻器许可经由过程的最大电流要大于灯泡的额定电流;(2)衔接电路时开关断开,滑动变阻器滑到阻值最大处;(3)使小灯泡的电压高于额定电压时,要留意不雅察电压暗示数的变更,以免电压过高,烧坏小灯泡伏安法测电阻与测功率的异同点：测小灯泡的电功率测电阻雷同点所测物理量灯泡两头的电压(U)和经由过程灯泡的电流(I)电路图连入电路时开关断开,滑动变阻器位于阻值最大处不合点道理 P=UI盘算公式P=UI滑动变阻器感化呵护电路,掌握灯泡两头电压呵护电路,转变电路中的电流填补：(1)伏安法测功率.滑动变阻器的感化是呵护电路和掌握灯泡两头电压.多次测量的目标是为了测量不合电压下小灯泡的现实功率,不是为了多次测量求平均值.所以设计的表格中没有“平均功率”这一栏.(2)伏安法测定值电阻时,滑动变阻器的感化是呵护电路和转变电路中的电流和电阻两头电压,因电阻阻值不变,这是为了多测几组对应的电压.电流值,多测几回电阻值,用多次测量求平均值来减小误差.(3)伏安法测小灯泡电阻时,因为灯丝电阻大小与温度有关.在不合的工作状况下,小灯泡温度不合.灯丝电阻也不合.是以测灯丝电阻时滑动变阻器的感化是为了呵护电路和转变电路中的电流,不是为了多次测量求平均值.“伏安法测功率”中罕有故障及消除:“伏安法测功率”是电学中的主要试验.同窗们在试验进程中,轻易消失一些试验故障,对消失的试验故障又一筹莫展,是以,可以或许找出试验故障是做好试验的“法宝”.下面就同窗们在试验中易消失的故障从以下几方面进行剖析.1．器材选择不当导致故障故障一：电流表.电压表指针偏转的角度小.[剖析原因]①电压表.电流表量程选择过大;②电源电压不高.[消除办法]选择小量程,假如故障还消失,只有调高电源电压.试验中若电表指针偏转的角度太小,估读电流或电压时因为视觉造成的误差将增大.为了减小试验误差,选择量程时既不克不及使电表指针超出最大刻度,又要斟酌到每次测量时应当使电表指针偏过刻度盘的中线.2．器材衔接进程中消失故障故障二：电压表.电流表指针反向偏转.[剖析原因]两表的“+”“-”接线柱接反了,当电流从“一”接线柱流入时,指针反向偏转,甚至消失指针打弯.破坏电表的情形. [消除办法]将两电表的“+”“-”接线柱对换.故障三：滑动变阻器的滑片滑动时,电暗示数及灯泡亮度无变更. [剖析原因]滑动变阻器衔接有误,没有遵守“一上一下”的接线原则,把滑动变阻器接成了定值电阻.[消除办法]遵守“一上一下”原则准确衔接滑动变阻器.故障四：滑动变阻器的滑片滑动时,电暗示数都不变,灯泡极亮且亮度无变更.[剖析原因]滑动变阻器的衔接有误,没有遵守“一上一下”的接线原则,且滑动变阻器在电路中的阻值为零.[消除办法]遵守“一上一下”的原则准确衔接滑动变阻器.故障五：刚接好最后一根导线,灯泡立刻亮了.[剖析原因]衔接电路的进程中,开关没有断开.[消除办法]衔接时留意断开开关,呵护电路.3．元件破坏导致故障故障六：闭合开关后,灯不亮,电流表.电压表都没有示数.[剖析原因]电路中消失开路：①接线柱接触不良; ②电路中电源.电流表.开关或变阻器可能破坏;③衔接导线可能断开.[消除办法]可先把各接线柱拧紧,若还不成,用一根导线让各元件依次短路,找出故障地位.故障七：闭合开关,灯不亮,电流表几乎没有示数,电压表指针显著偏转.[剖析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良.[消除办法]改换灯泡或使灯座与灯泡接触优越.应用电能表和停表测家用电器的功率：1. 试验道理：2．试验设计思绪：在家庭电路中,家用电器消费的电能可以由电能表进行测量.每只电能表上标有该电能表上的转盘每千瓦的转数.例如,一只电能表标着3000r／(kW·h),这暗示每消费1kW·h的电能,电能表的转盘转3000 转.应用盘面上的这个参数可以测定家用电器的功率.3．试验步调要测量某家用电器的功率,可只让它在电路中工作,将其他用电器关失落.不雅察电能表的转盘转过的转数N,同时用停表测出所用的时光t(s),若以上述电能表为例,则该电器的功率大小为=.还有一种电子式电能表,其表盘上“n imp／(kW· h)”的寄义是每消费1kW·h的电能,指导灯闪耀n 次.若测得某用电器工作时光t内指导灯闪耀了N 次,则该用电器的功率为.。
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告英文回答：Objective:The objective of this experiment is to determine the power and resistance of a small light bulb using the voltage-current (V-I) method.Materials:Small light bulb。
Variable power supply。
Ammeter。
Voltmeter。
Connecting wires。
Multimeter (optional)。
Procedure:1. Connect the circuit as shown in the diagram.2. Set the power supply to zero volts.3. Turn on the power supply and slowly increase the voltage until the light bulb turns on.4. Record the voltage and current using the voltmeter and ammeter.5. Continue increasing the voltage in small increments and recording the corresponding values.6. Plot a graph of voltage versus current.Calculations:1. The power of the light bulb is calculated using the formula:```。
P = V I。
```。
where:P is the power in watts。
V is the voltage in volts。
I is the current in amperes。
测小灯泡功率
(5)小明连接好电路后，闭合开关后,发现小灯泡发光很暗,但无 论怎样移动滑动变阻器的滑片,电流表、电压表示数都不变 将滑动变阻器下面两个接线柱接入电路 化,原因是_____________________________________
(6)如果正确连接电路,闭合开关后发现灯泡发光但很暗,无论 怎样移动滑片时, 电压表示数都达不到额定电压,其原因是 电源电压不足 ___________________ (7)小红连接电路后，发现闭合开关后,移动滑动变阻器滑片时, 发现灯泡变 亮时,电压表示数变小,发现灯泡变暗时,电压表示数 电压表与滑动变阻器并联 变大,其 原因是___________________________
L
A2 A1
R1
R2
??
只有一个电流表可以测量吗?来自四、一个阻值为10欧姆的电阻、电源（电压未知） 滑动变阻器、开关各一个，电压表一个，导线若 干，你能测出一个标有“3伏 ？瓦”灯的额定功率 吗？画出电路图并简述实验步骤，最后写出额定 功率的表达式。 (不考虑电阻随温度发生改变)
五 、某同学利用电源、电流表、电压表、开关、标 有“50欧姆 2安培”字样的滑动变阻器和若干导线测定 小灯泡的额定功率。其中灯泡上所标“0.3安培”字样 清晰可见,电压表0—15伏档损坏，小灯泡的额定功率 约为1.5瓦左右.该同学实验步骤正确,当闭合开关时, 电压表和电流表的示数分别为2伏和0.2安培,接着他边 思考边实验,直到小灯泡正常发光,这时滑动变阻器的 滑片恰好在中点上(即变阻器接入电路的电阻为25欧姆) (1)画出小灯泡正常发光时的电路图. (2)求出小灯泡的额定功率
测小灯泡电功率实验
*提出问题
灯泡上标有“220V 40W” 字样是什么含义？
伏安法测小灯泡电阻实验报告
1电阻的测量实验报告新知一 伏安法定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律导出公式算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
新知二 伏安法测定值电阻R x 的阻值1、实验目的： 用电流表、电压表测量定值电阻的阻值2、实验原理： 由欧姆定律得R=U/I3、需要测量的物理量： 定值电阻两端的电压和通过定值电阻的电流4、实验电路5、实验器材：电源、开关、导线若干、电流表、电压表、电阻、滑动变阻器（滑动变阻器的作用是： 改变被测电阻两端的电压，同时又保护电路 ） 6、步骤：①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。
②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读出电压表、电流表的示数，计算出测得的电阻值并将测量数值填入表格中。
③调节滑动变阻器，另测几组电压和电流 ，计算出测得的电阻值并将测量数值填入表格中。
④求出电阻的平均值。
⑤断开开关，整理器材 7、将实验数据记录在下表 实验次数 电压U/V 电流I/A 电阻R/Ω 电阻R x 的平均值 1 2 3 新知三 伏安法测小灯泡电阻 （1）实验目的：用电流表、电压表测小灯泡L 的电阻 (2) 实验原理： 由欧姆定律得R=U/I (3) 需要测量的物理量： 小灯泡 两端的电压和通过小灯泡的电流 （4）电路图：(5)实验器材：电源、开关、导线若干、电流表、电压表、小灯泡、滑动变阻器 （滑动变阻器的作用是： 改变小灯泡两端的电压，同时又保护电路 ）（6）步骤：①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。
②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读出电压表、电流表的示数，将测量数值填入表格中③调节滑动变阻器，另测几组电流和电压的数值并将测量数值填入表格中④：计算出每次测量得的电阻值并填入表格中⑤断开开关，整理器材（7）记录表格：◆实验中注意事顼： （1）连接实物时，连线不能交叉，开关应 断开 ；滑动变阻器滑片置于 阻值最大处，目的是防止短路引起电流过大保护电路 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用伏安法测量小灯泡电功率的物理实验报告
一、实验原理：
P=UI
用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率.这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法.
二、实验器材
电源、滑动变阻器、电压表、电流表、小灯泡及灯座、开关、导线若干.
三、实验电路图
由于需要多次改变灯泡两端的电压和电流，所以要使用滑动变阻器来调节.
四、实验步骤
1.按没计的电路图连接实物，并设计实验记录表格.
2.检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，此时注意观察电压表的示数，当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数.代入P=UI公式算出小灯泡的额定功率.
3.调节滑动变阻器，使小灯泡两端的电压为额定电压的1.2倍，观察小灯泡的发光情况，并记下电压表和电流表的示数，代入公式P=UI，算出小灯泡此时的实际功率.
4.调节滑动变阻器，使小灯泡两端电压低于额定电压，观察小灯泡的发光情况.并记下电压表和电流表的示数，代入公式P=UI，算出小灯泡此时的实际功率.
5.整理实验器材.
注意：在进行实验时应注意以下几点：
①电源电压应高于小灯泡的额定电压，例如，测定额定电压为2.5 V的小灯泡的电功率时至少要选两节干电池串联作电源. ②电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流.
③滑动变阻器允许通过的最大电流要大于灯泡的正
常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显.
④根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光.尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡.
⑤开始连接电路时，要使开关断开，闭合开关前，要把滑动变阻器滑片置于最大阻值处.
⑥开始实验前，要检查电路并试触，实验结束，要先断开开关，再整理电路。
