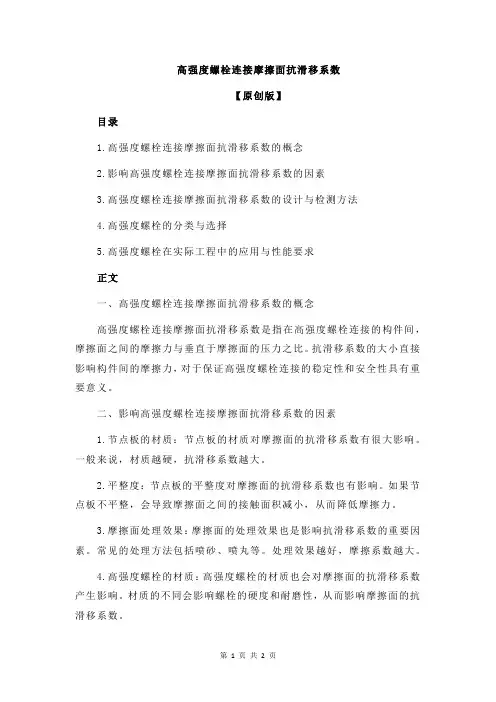

高强度螺栓连接摩擦面抗滑移系数【原创版】目录1.高强度螺栓连接摩擦面抗滑移系数的概念2.影响高强度螺栓连接摩擦面抗滑移系数的因素3.高强度螺栓连接摩擦面抗滑移系数的设计与检测方法4.高强度螺栓的分类与选择5.高强度螺栓在实际工程中的应用与性能要求正文一、高强度螺栓连接摩擦面抗滑移系数的概念高强度螺栓连接摩擦面抗滑移系数是指在高强度螺栓连接的构件间，摩擦面之间的摩擦力与垂直于摩擦面的压力之比。

抗滑移系数的大小直接影响构件间的摩擦力，对于保证高强度螺栓连接的稳定性和安全性具有重要意义。

二、影响高强度螺栓连接摩擦面抗滑移系数的因素1.节点板的材质：节点板的材质对摩擦面的抗滑移系数有很大影响。

一般来说，材质越硬，抗滑移系数越大。

2.平整度：节点板的平整度对摩擦面的抗滑移系数也有影响。

如果节点板不平整，会导致摩擦面之间的接触面积减小，从而降低摩擦力。

3.摩擦面处理效果：摩擦面的处理效果也是影响抗滑移系数的重要因素。

常见的处理方法包括喷砂、喷丸等。

处理效果越好，摩擦系数越大。

4.高强度螺栓的材质：高强度螺栓的材质也会对摩擦面的抗滑移系数产生影响。

材质的不同会影响螺栓的硬度和耐磨性，从而影响摩擦面的抗滑移系数。

三、高强度螺栓连接摩擦面抗滑移系数的设计与检测方法1.设计方法：在设计高强度螺栓连接时，需要根据构件的受力情况、工作环境等因素，选择合适的抗滑移系数。

一般情况下，抗滑移系数应根据实际工程需求和相关规范进行设计。

2.检测方法：高强度螺栓连接摩擦面抗滑移系数的检测可以通过高强度螺栓抗滑移系数检测仪进行。

检测仪的具体操作步骤可以参见相关视频教程。

四、高强度螺栓的分类与选择高强度螺栓根据安装特点分为大六角头螺栓和扭剪型螺栓。

其中，扭剪型螺栓只在 10.9 级中使用。

根据高强度螺栓的性能等级，分为 8.8 级和 10.9 级。

在结构设计中，高强度螺栓直径一般有M16/M20/M22/M24/M27/M30 等规格，其中 M22/M27 为第二选择系列，正常情况下选用 M16/M20/M24/M30 为主。

144高强度螺栓连接副连接摩擦面抗滑移系数检验报告.doc

高强度螺栓连接副连接摩擦面抗滑移系数检验结果
型号规格
样品编号
螺栓平均
预拉力(kN)
摩擦面数（面）
单侧螺栓数量（个）
实测滑移荷载
(kN)
抗滑移系数
检验结论
批准：审核：校核：检验：
高强度螺栓连接副连接摩擦面抗滑移系数检验报告
质控（建）表4.1.8.4－15共页第页
工程名称
委托编号
委托单位
检验日期
见证单位
见证人
样品名称
检验项目
检验依据
检验仪器
仪器名称：检定证书编号：
高强度螺栓连接副连接摩擦面抗滑移系数检验结预拉力(kN)
摩擦面数（面）
单侧螺栓数量（个）
样品编号
螺栓平均
预拉力(kN)
摩擦面数（面）
单侧螺栓数量（个）
实测滑移荷载
(kN)
抗滑移系数
检验结论
批准：审核：校核：检验：
高强度螺栓连接副连接摩擦面抗滑移系数检验报告
质控（建）表4.1.8.4－15共页第页
工程名称
委托编号
委托单位
检验日期
见证单位
见证人
样品名称
检验项目
检验依据
检验仪器
仪器名称：检定证书编号：
实测滑移荷载
(kN)
抗滑移系数
检验结论
批准：审核：校核：检验：
高强度螺栓连接副连接摩擦面抗滑移系数检验报告
质控（建）表4.1.8.4－15共页第页
工程名称
委托编号
委托单位
检验日期
见证单位
见证人
样品名称
检验项目
检验依据
检验仪器
仪器名称：检定证书编号：
高强度螺栓连接副连接摩擦面抗滑移系数检验结果

摩擦面的抗滑移系数试验

a、摩擦面处理； b、钢板是否平整； c、钻孔是否同心同轴。
谢谢！Biblioteka 摩擦面处理。为了保证连接钢板接触面之间在高强度螺栓预拉力的作用下产生强大的摩擦力，一般需对接触面进行特殊处理，使其表面清洁粗糙，达到提高抗滑移系数的目的。
1、认识高强度螺栓连接摩擦面
c、常见的摩擦面处理方法：（ 1 ）喷砂或喷丸处理。沙粒直径为 1.2 ～ 1.4mm ，喷射时间为1～2min，喷射风压为0.5Pa，处理完表面粗糙度可达45-50μm。（2）喷砂后生赤锈处理。喷砂后放置于露天生锈60 ～ 90d。表面粗糙度可达到55μm，安装前应清除表面浮锈。（3）喷砂后涂无机富锌漆处理。该处理是为了防锈，一般要求涂层厚度为0.6 ～0.8μm。
表4 扭剪型高强螺栓紧固预拉力和标准偏差（kN）螺栓直径（mm）紧固预拉力的平均值P 标准偏差 σp 16 99～120 10.1 20 154～186 15.7 (22) 191～231 19.5 24 222～270 22.7
试验时将组装好的试件置于拉力机上，试件的轴线应与试验机夹具中心严格对中。试验加载时，应先加10%的抗滑移设计载荷值，停1min后再平稳加载，加载按3 ～5kN/s速度，直至滑动破坏发生，测得滑移载荷Nv。试验过程中如有试验机发生回针现象、X-Y记录仪上变形曲线发生突变、试件侧面的画线发生错动或试件突然发生“嘣”的响声发生时，所对应的荷载即可作为试件的滑移荷载。
3、仪器设备
试验用到的主要仪器设备：拉力试验机、抗滑移系数检测仪（及配套压力传感器）、扭剪型电动扳手和传感器数字显示仪（扭矩型高强螺栓连接摩擦面检测用）。辅助工具：扭矩扳手、管钳。
3、仪器设备
压力传感器高度均为50mm。

高强度螺栓连接摩擦面抗滑移系数试验介绍及其影响因素

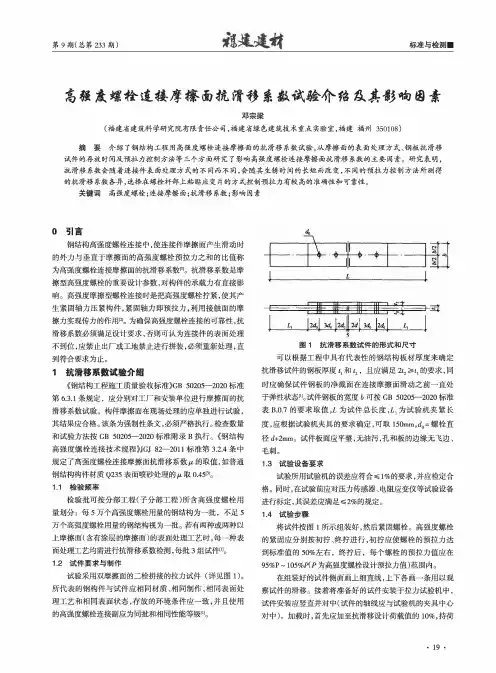

禽强茂螺栓臨棲摩瘵面抗情参t救试验介殆g宴影响®素邓宗梁（福建省建筑科学研究院有限责任公司，福建省绿色建筑技术重点实验室，福建福州350108）摘要介绍了钢结构工程用高强度螺栓连接摩擦面的抗滑移系数试验，从摩擦面的表面处理方式、钢板抗滑移试件的存放时间及预拉力控制方法等三个方面研究了影响高强度螺栓连接摩擦面抗滑移系数的主要因素。
