斜垫铁和平垫铁的规格

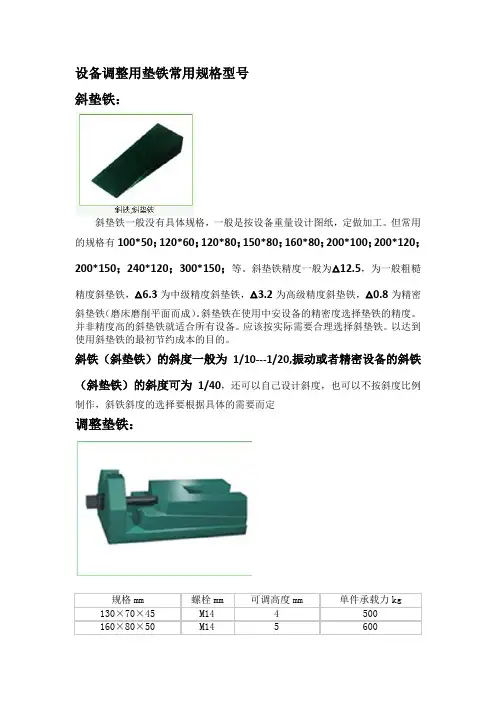

设备调整用垫铁常用规格型号
设备调整用垫铁常用规格型号
斜垫铁：
斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。
但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。
斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密
斜垫铁（磨床磨削平面而成）。
斜垫铁在使用中安设备的精密度选择垫铁的精度。
并非精度高的斜垫铁就适合所有设备。
应该按实际需要合理选择斜垫铁。
以达到使用斜垫铁的最初节约成本的目的。
斜铁（斜垫铁）的斜度一般为1/10---1/20,振动或者精密设备的斜铁（斜垫铁）的斜度可为1/40，还可以自己设计斜度，也可以不按斜度比例制作，斜铁斜度的选择要根据具体的需要而定
调整垫铁：
等高垫铁（等高块）：
等高垫铁是六个工作面的正方体或长方体，通常三块为一组，等高垫铁用于机械零件划线，机械加工基准的专用工具。
等高垫铁规格：
30×30×30
40×40×40
50×50×50
60×60×60 （毫米）
等高垫铁精度：1级。
CBMHC001-2003斜垫铁和平垫铁(精)
邯郸中材建设有限公司企业标准CBMHC001-2003斜垫铁和平垫铁Inclining steel spacer and level steel spacer2003-10-1发布2003-10-1实施邯郸中材建设有限公司发布邯郸中材建设有限公司企业标准斜垫铁和平垫铁CBMHC001-2003*标准级别：邯郸中材建设有限公司企业标准*标准名称：斜垫铁和平垫铁*英文名称：Inclining s teel spacer and lever steel spacer*标准代码：CBMHC001-2003*内容：1 主题内容与适用范围。
1.1本标准规定了机械设备安装用垫铁的产品分类、技术要求等。
1.2本标准适用于10000t/d以下水泥设备安装。
超出上述规格时，也可参照使用。
2 引用标准GB700 普通碳素结构钢技术条件GB ll84 形状和位置公差未注公差的规定GB 5675 灰铸铁分级GB50231 机械设备安装工程施工及验收通用规范3 产品分类3.1 产品型号按以下规定执行。
斜垫铁（A型）：斜垫铁（B型）：平垫铁（C型）：3.2 基本参数见以下图形的规定。
4 技术要求4.1斜垫铁和平垫铁应符合本标准的要求，并按照本厂规定程序批准的图样和技术文件制造。
4.2如有特殊要求，用户与制造厂商定。
4.3垫铁采用普通碳素钢时，应不低于GB700有关普通碳素结构钢的相关机械性能的规定。
4.4平垫铁采用铸铁时，应不低于GB5675有关HT200的规定，铸件不允许有裂纹和影响强度的砂眼、泥孔等铸造缺陷。
4.5垫铁厚度可根据实际需要和材料的材质和规格确定。
斜垫铁的斜度宜为1/10～1/20；对振动较大或精密设备的垫铁斜度可为1/40。
4.6斜垫铁应成对使用，成对使用的斜垫铁应采用同一斜度。
4.7采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。
5 检验规则5.1 每批产品须制造厂质量检查部门抽检合格后才能出厂。
6 标志、贮存6.1 垫铁应在适当而明显的位置标记产品标志。
2016新编设备调整用垫铁常用规格型号
设备调整用垫铁常用规格型号斜垫铁：斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。
但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。
斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密斜垫铁（磨床磨削平面而成）。
斜垫铁在使用中安设备的精密度选择垫铁的精度。
并非精度高的斜垫铁就适合所有设备。
应该按实际需要合理选择斜垫铁。
以达到使用斜垫铁的最初节约成本的目的。
斜铁（斜垫铁）的斜度一般为1/10---1/20,振动或者精密设备的斜铁（斜垫铁）的斜度可为1/40，还可以自己设计斜度，也可以不按斜度比例制作，斜铁斜度的选择要根据具体的需要而定调整垫铁：等高垫铁（等高块）：等高垫铁是六个工作面的正方体或长方体，通常三块为一组，等高垫铁用于机械零件划线，机械加工基准的专用工具。
