一种新型LED应急灯控制电路设计
一种LED照明应急两用的驱动电路设计
该 电路 框 图是 成 熟 系统 结 构 。系 统 结 构 的优 点 在
于采 用专 用 的 恒 流 控 制 芯 片 来 实 现 蓄 电池 恒 流 充
电， 能够延 长 蓄 电池 的使 用 寿 命 。 由于 增 加 了元 器
件数 量 ， 相应 地驱 动 电路 的成本 也有 所增 加 。
Ｌ Ｄ产业 迅速发展 以及 国家 倡导 “ 碳节 能 ” Ｅ 低 的背 景 下提 出的 ， 高亮 度 白光 Ｌ Ｄ替 代 传 统 光 源来 实 现 用 Ｅ 日常照 明 以达 到节能减排 ， 动电路将 通用 交流 电通 驱
过 Ｄ ／ Ｃ转换器来 实 现 电压 的变换 ， 用 固定 的直 ＣＤ 采 流 电流来 驱动 Ｌ Ｄ。本 电路 的创新 点在实 现 Ｌ Ｄ 日 Ｅ Ｅ
ＤＯＩ １ ． ９ ９ ｊｉ ｎ １ ０ —８ ４ ２ １ ． ２ ０ １ ：０ ３ ６ ／ ．ｓ ． ０ １３ ２ ． ０ ２ ０ ． ２ ｓ
一
种 Ｌ Ｄ 照 明应 急 两用 的驱 动 电路 设 计 Ｅ
满 瑞 吴庆 轩 李秋俊 ， ，
（． １ 重庆邮电大学 光 电工程学院 ， 重庆 ４ ０ ６ ；． ０ ０ ５ ２ 重庆 邮电大学 通信与信息工 程学院 ， 重庆 ４ ０ ６ ） ０ ０ ５
的 Ｌ Ｄ驱 动 电路 。 Ｅ
以 Ｌ Ｄ作 为照 明光 源 来 设 计 照 明应 急 灯 具 与 Ｅ 采用 传 统 光 源 来 设 计 有 很 大 的不 同 。传 统 光 源 是 采用 交 流 电直接驱 动 ， 在应 急照 明模 式 下 需 要将 蓄
电池 输 出 的直 流 电转 换 为交 流 电 ， Ｅ Ｌ Ｄ的 驱 动 方式
常照 明的基 础上增加 蓄电池及相 应 的驱 动 电路 ， 系统 能在通用 交流 电异 常时 自动切换 至应急 照明 。
新国标消防应急灯参考电路原理图-HN1203
一、ﻩ概述自主设计的 ASIＣ芯片，主要应用于消防应急与疏散指示照明产品上,符合国标ＧB １7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键Ｋ1 等特点。
芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。
二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时间为1２小时，１2小时过后自动转入辅充(涓流）状态，充电指示红色LEＤ指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下:灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、灯源开路（任一负载光源开路)：黄色LED指示灯以2Hz频率频率闪烁,蜂鸣器响两声(后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、电池短路:黄色ＬED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；D、电池开路：黄色LEＤ指示灯以１Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声）,故障排除后回到正常主电工作状态.灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：A、灯源短路（任一负载光源短路)：退出月检/年检，黄色ＬED指示灯以2Hz频率闪烁，蜂鸣器响两声(后续每分钟内响两声）,故障排除后回到正常主电工作状态。
应急照明灯的控制方式设计
应急照明灯的控制方式设计1.手动控制方式：手动控制方式是指人工干预来控制应急照明灯的开关。
这种方式的特点是操作简单、直观，能够满足突发情况下的紧急需求，但需要人员及时触发，存在人为疏忽的风险。
在手动控制方式设计中，可以设置一个手动开关，方便人员进行操作。
开关可以是单体式的，也可以是分组控制的，以满足不同区域的照明需求。
此外，还可以设置一个指示灯，用于显示应急照明灯的开关状态，方便人员进行监控和操作。
2.自动控制方式：自动控制方式是指通过感应器、控制器等设备自动控制应急照明灯的开关。
这种方式的特点是无需人工干预，能够实时响应突发情况，自动开启应急照明灯，降低了人为疏忽的风险。
在自动控制方式设计中，可以采用以下几种感应器和控制器：(1)人体感应器：通过感应人体的热量辐射，实现当有人进入灯具半径范围内时，感应器自动触发开启应急照明灯。
这种方式适用于人员进出频繁的公共场所，如走廊、楼梯等区域。
(2)光感应器：通过感应光线的强弱变化，实现白天自动关闭照明灯，夜晚或光线不足时自动开启应急照明灯。
这种方式可以节约能源，在白天等有光照的环境下，自动关闭应急照明灯。
(3)烟雾感应器：通过感应烟雾的浓度变化，实现当烟雾浓度超过一定阈值时，自动开启应急照明灯。
这种方式适用于防火设施完备的区域，能够及时提醒人员火灾危险，确保安全疏散。
(4)控制器：通过外部指令或定时器实现对应急照明灯的自动开关控制。
控制器可以根据需要设置不同的工作模式和时间参数，实现自动切换和节约能源。
同时，控制器还可以与其他系统集成，实现联动控制，如与消防报警系统、安防监控系统等。
综上所述，应急照明灯的控制方式设计可以结合手动控制和自动控制两种方式。
手动控制方式适用于紧急情况下的人工干预，而自动控制方式适用于实时响应和节约能源的需求。
通过合理选择感应器和控制器，能够实现应急照明灯的准确控制，并保障人员的安全疏散。
应急照明灯原理分析与电路图
应急照明灯原理分析与电路图核心提示：JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。
有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥...JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。
有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥90分钟。
下图是根据实物绘制的电路。
其工作原理：当交流供电正常时，220V交流电经过变压器降压后，输出8v交流电，然后经D1～D4整流、Cl滤波，输出10V左右直流电压。
该电压经R2、Vl、D6给电池充电。
Vl 基极接有稳压二极管DW，电阻Rl既是Vl的基极偏置电阻，又是DW的限流电阻，使Vl基极电压约为。
这样，充电电压最高约．其充电电流随着电池的电压而变化，电压越低充电电流越大；反之则越小。
在充电状态，V2饱和导通，V3由于D7、R9的作用而截止，V4也截止，LED灯不亮。
当220V交流电源因故停电时，电路中直流10V电压消失，D7正极无电压，由于V2断电前处于饱和导通状态，所以V3立刻由截止转为导通，V4基极电位升高，随之导通，LED 灯亮。
V4导通后，V4集电极为低电平，由于Rl0跨接在V3基极与V4集电极之间，它进一步使V3基极电位下降，维持V3的导通状态，LED灯一直点亮。
绿灯为主电源指示灯，红灯为充电指示灯。
绿灯亮表示220V交流电源、10v直流和Vl电路有电，红灯亮表示电池正在充电，可根据灯的亮度判断充电电流大小。
ON、OFF为LED灯的试验按钮，220V交流电源正常时，可通过这两个按钮打开或关闭LED灯，以测试电路的性能。
检修该应急灯时，可先观察两只指示灯的状态。
交流220V供电正常时，绿色指示灯和电池充电红色指示灯应亮。
如果绿灯不亮，则应检查变压器次级是否有8V交流电压输出，电容c1两端是否有10V直流电压，Vl发射极有无5V左右电压。
超级简单的220V直接驱动的LED闪烁灯电路图照明电路
超级简单的220V直接驱动的LED闪烁灯电路图
超级简单的220V直接驱动的LED闪烁灯电路图
LED闪烁灯电路如下图所示，由二个电阻，一个电容，一个双向触发二极管，一个整流二极管组成。基本原理是，电容通过电阻及二极管1N4007充电，充到约30V时触发二极管(DIAC)导通，LED开始点亮，电容也开始放电。闪烁周期由电容及串在1N4007之前的电阻决定。电容耐压至少要在40V以上。
图 超级简单的220V供电的LED闪烁灯电路

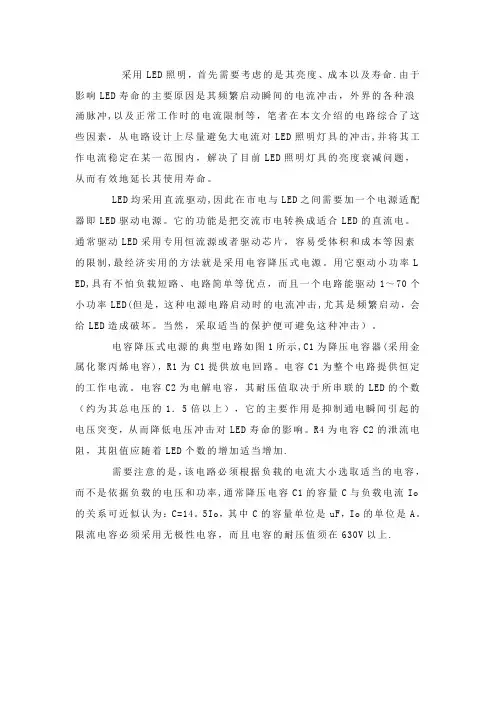

LED照明驱动电路设计
采用LED照明，首先需要考虑的是其亮度、成本以及寿命.由于影响LED寿命的主要原因是其频繁启动瞬间的电流冲击，外界的各种浪涌脉冲,以及正常工作时的电流限制等，笔者在本文介绍的电路综合了这些因素，从电路设计上尽量避免大电流对LED照明灯具的冲击,并将其工作电流稳定在某一范围内，解决了目前LED照明灯具的亮度衰减问题，从而有效地延长其使用寿命。
LED均采用直流驱动,因此在市电与LED之间需要加一个电源适配器即LED驱动电源。
它的功能是把交流市电转换成适合LED的直流电。
通常驱动LED采用专用恒流源或者驱动芯片，容易受体积和成本等因素的限制,最经济实用的方法就是采用电容降压式电源。
用它驱动小功率L ED,具有不怕负载短路、电路简单等优点，而且一个电路能驱动1～70个小功率LED(但是，这种电源电路启动时的电流冲击,尤其是频繁启动，会给LED造成破坏。
当然，采取适当的保护便可避免这种冲击）。
电容降压式电源的典型电路如图1所示,C1为降压电容器(采用金属化聚丙烯电容)，R1为C1提供放电回路。
电容C1为整个电路提供恒定的工作电流。
电容C2为电解电容，其耐压值取决于所串联的LED的个数（约为其总电压的1．5倍以上），它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。
R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加.需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率,通常降压电容C1的容量C与负载电流Io 的关系可近似认为：C=14。
5Io，其中C的容量单位是uF，Io的单位是A。
限流电容必须采用无极性电容，而且电容的耐压值须在630V以上.由于电容降压电源是一种非隔离式电源，在通电瞬间会产生很大的电流，也就是所谓的浪涌电流。
此外，由于外界环境的影响(如雷击) 电网系统会侵入各种浪涌信号，有些浪涌会导致LED的损坏。
而LED抗浪涌电流和抗反向电压能力都比较差,加强这方面的保护也非常重要，尤其是有些LED灯装在户外（如LED路灯)。
应急灯电源方案
应急灯电源方案引言应急灯作为一种重要的应急设备，在断电或其他紧急情况下提供照明功能。
为了确保应急灯正常工作，一个可靠的电源方案是至关重要的。
本文将介绍几种常见的应急灯电源方案，以供参考。
方案一：直流电池供电直流电池供电是一种常见且简单的应急灯电源方案。
主要组成部分包括电池、开关电源和LED灯。
其工作原理是将电池与灯具连接，当外部电源断电时，开关电源会自动切换到电池供电状态，点亮LED灯。
该方案的优点是电池备用电量大，可以保证较长时间的照明；缺点是需要经常检查、更换电池，且电池寿命有限。
方案二：太阳能供电太阳能供电是一种可持续、环保的应急灯电源方案。
该方案主要由太阳能电池板、太阳能控制器和LED灯组成。
太阳能电池板将太阳光转化为电能，太阳能控制器负责对电能进行处理和储存，并控制LED灯的点亮。
这种方案的优点是节能环保，无需外部电源，可以长时间使用；缺点是太阳能电池板面积较大，价格较高，且在阴雨天气或夜间光照不足时，照明效果会受到影响。
方案三：AC/DC双电源供电AC/DC双电源供电是一种灵活可靠的应急灯电源方案。
该方案主要由市电和电池两部分组成。
当外部电源正常时，应急灯通过市电供电；当市电故障时，自动切换到电池供电状态，保证照明功能的持续。
这种方案的优点是具备灵活性和可靠性，不受电池寿命限制；缺点是需要设计和配置切换电路，增加了系统的复杂度和成本。
方案四：紧急电源系统（UPS）UPS（不间断电源）是一种高可靠性的应急灯电源方案。
它主要由电池组、整流器、逆变器和静态开关等组件构成。
当外部电源正常时，UPS通过整流器将交流电转化为直流电，并同时充电电池组；当市电故障时，逆变器会将储存在电池组中的直流电转化为交流电，供应给应急灯使用。
该方案的优点是可靠性高，具备快速切换能力，无需等待启动；缺点是造价较高，对电池组和系统的维护和监测要求较高。
结论针对应急灯的电源方案，我们介绍了四种常见的选择：直流电池供电、太阳能供电、AC/DC双电源供电和紧急电源系统（UPS）。
应急灯电路原理图
应急灯电路原理图应急灯是一种在紧急情况下提供照明的设备，通常安装在公共场所、商业建筑和住宅楼道等地方。
它的作用是在停电或火灾等紧急情况下，为人们提供必要的照明，以便安全疏散或进行其他应急处理。
应急灯的电路原理图是设计应急灯的重要基础，下面我们来详细介绍应急灯电路的原理图。
应急灯电路的原理图主要包括电源部分、充电电路、控制电路和照明电路四个部分。
首先是电源部分，一般采用交流电源，通过整流和滤波电路将交流电转换为直流电，以供给充电电路和照明电路使用。
在交流电源中，通常还会设计过压、欠压和过流保护电路，以确保应急灯在供电异常情况下能够正常工作。
其次是充电电路，充电电路主要由充电控制器、充电电流传感器和电池组成。
充电控制器根据电池的工作状态，控制充电电流的大小和充电时间，以保证电池能够在正常使用时保持充足的电量。
充电电流传感器用于监测充电电流的大小，一旦发现异常情况，会及时通知充电控制器进行调整。
接下来是控制电路，控制电路主要包括光控开关、手动开关和自检功能。
光控开关能够根据环境光线的亮暗程度，自动控制应急灯的开关状态，以节约能源并延长电池的使用寿命。
手动开关则是为了在需要的时候手动控制应急灯的开关状态。
自检功能是为了定期检测应急灯的工作状态，一旦发现异常情况，及时通知用户或维修人员进行处理。
最后是照明电路，照明电路主要包括LED灯珠、驱动电路和散热器。
LED灯珠是应急灯的光源，驱动电路用于控制LED灯珠的亮度和闪烁频率，以满足不同环境下的照明需求。
散热器则是为了散去LED灯珠工作时产生的热量，以保证LED灯珠的长期稳定工作。
综上所述，应急灯电路的原理图是设计应急灯的重要基础，通过合理设计电源部分、充电电路、控制电路和照明电路，可以确保应急灯在紧急情况下能够可靠工作，为人们提供必要的照明和安全保障。
希望本文能够对应急灯电路的原理图有所帮助，谢谢阅读！。
1.5VLED
市面上销售的应急灯一般使用低压（3～12Ⅴ）、电流大（可达1A以上）。
本文介绍一种1.5v电源LED应急灯，该应急灯使用超高亮发光二极管照明，亮度高，耗电小，只用一节5号电池（1.5v〉供电，电流约100mA，可以使用最普通的5号锌锰电池或者碱性电池供电照明3～8小时。
电路辑点：新型的超高亮发光二极管，不管是蓝色还是白色，导通正向压降都在3V以上，即需要3Ⅴ以上电源才能点亮，1节1．5v电池是不可能点亮的。
为比，本文介绍的应急灯电路设计了升压部分，将1.5v电源升压到3v以上，点亮超高亮LED，应急灯电路见图。
本应急灯使用直流变换器将1.5v直流电源升压为3v以上的直流电源，点亮LED。
VT、R和T构成高频脉冲振荡器，将1.5v直流电源逆变成为高频脉冲交流，经脉冲变压器T升压后，再通过VD和C整流、滤波成为较高的直流电压，点亮LED。
实恬上，本应急灯使用的直流变换器属于一种自激振荡反激式（Flyback）直流变换器，是Buck－Boost（升降压）直流变换器的一种改进，工作原理如下：1、接通电源后，电源通过Llb和R向VT提供基极电流Ib，VT开始导通，集电极电流Ic增大。
由于Lla串接在VT的集电极回路中，电感中电流不能突变，Ic开始按指数规律上升，L1a上的电压极性为上负下正。
电流增大，T中磁通增大，L1b感应出上负下正的电压，这个电压使得VT的Ib进一步增大，导致Ic又进一步增大。
如此导致强烈正反馈，引起“雪崩”过程，VT迅速饱和导通，当VT饱和时，h FE×Ib＞Ic。
VT饱和导通时，Ic上升，L2虽然也感应出电压，但是电压极性为上负下正，VD不导通。
2、VT饱和后，由于电感中电流不能突变，Ic仍然按指数规律上升（接近线性上升），L1b上的感应电压逐渐减小，使得VT的Ib逐渐减小，随着VT的Ic的上升可能出现两种情况：（1）VT的乇Ic不断上升，Ib逐渐减小，最终导致h FE×Ib≤Ic。
buck+boost电路级联的led灯应急电源电路
台园flg__________XUE HUI YUAN DIBuck+Boost电路级联的LED灯应急电源电路蔡卫斌摘要本文提出了一款新型Buck+Boost 电路级联的LED灯应急电源电路.设计核心是由MT7844S与MT7261组成的Buck升压电路与Boost降压电路，掉电控制电路与电池充电电路等组成，并通过掉电控制电路实现正常市电供电与应急备用电源供电切换，维持LED灯照明。
本文中的Buck+Boost电路级联的LED 灯应急电源电路能适应市电185V-265V电压，控制电路结构简单，充电方式简洁，具备过压、过流保护，抗电磁干扰性能好，电压稳定性高，有较强的实际意义。
关键词Buck:Boost;应急电源电路应急电源指突然失去市电情况下.能够为照明灯等负载提供电力的一种装置，即可应急解决用电问题。
川本设计应急电源电路是专用于LED照明，主要由MT7844S组成的Buck降阴沁W科枚压、MT7261组成的Boost升压、掉电控制与电池充电等电路组成。
实现市电中断时通过掉电控制电路切换为应急备用电源供电，保障照明LED灯在一段时间内维持照明；市电正常供电时，电路切换为市电电源供电。
1AC-DC Buck降压电路1」Buck电路降压斩波电路是直流斩波电路中应用最为广泛的一种电路形式O Buck电路输出电压小于输入电压的不隔离直流变换电路，主要用直流到直流的降压变换。
卩1一般由开关器件（Mosfet管）、续流二极管、滤波电感和电容组成。
1.2MT7844s简介MT7844s是一款高功率因数（入＞0.9）、非隔离LED驱动芯片。
该芯片内部集成高压供电电路.内置550V高压Mosfet管。
此外，芯片具令园地XUE HUI YUAN DI备了过压保护、过流保护等多重的保护功能，所有保护均能自恢复。
使用MT7844S组成的降压电路，可以节省启动1/5电阻和供电二极管等外围电路元件，从而节省了成本。
1.3AC-DC降压电路结构与原理AC-DC降压电路，采用如图1所示AC-DC降压电路原理图，电路主要由整流滤波电路、MT7844s组成的Buck降压电路及输出滤波电容组成。
消防应急灯电路图
消防应急灯电路图
1.电池充电电路外电源经Q2, Q6, R8, D10对电池进行恒流充电。
当有外电源供电时，充电电流经R8, D10向电池充电，且使充电指示灯D12点亮。
图：消防应急灯电路图
2.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。
当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。
当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。
停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。
来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。
点灯控制电路中D7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。
3.试验电路当按住试验按键S不放时，Ql截止，D7负极电位变低而正偏导通，使Q5导通满足点灯条件，使
L1、L2点亮。
松开S键灯随即熄灭。
试验电路的作用是测试点灯电路是否芷常。
4.电源电路220V交流经变压器（未画出）变压，整流滤波，由Ql集电极输出4.6V的直流电压。
主要提供给充电电路给电池充电。
并经R9使D14发光指示。
5.k障显示电路由D13, Q8, R17和D11组成故障指示电路，如果外电源电压过高使Q8导通，D13点亮压故障。
实用的光控led小夜灯制作电路图
实用的光控LED小夜灯电路图适合初学者的电子小制作，LED小夜灯节能，实用，特别适合家庭中有老人和孩子的场所。
说明：1、光敏电阻暗阻无穷，亮阻2K左右。
2、电阻除了R1为1/4W，其余电阻都选1/8W。
二极管都是普通整流管，IN4001即可。
3、白色超亮发光LED工作电压在2.3~2.6V之间，电流不要超过20mA。
4、电容C2两端在1.2~3.4V之间。
5、工作原理：全波整流给C1充电，光敏电阻控制三极管9014，环境亮则使BG1导通将LED 短路掉，黑暗则阻断，使LED承受C2的电压而点亮。
D5起到保护作用。
总耗电0.3W。
文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按"。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。
"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。
"《资治通鉴·晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。
"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。
强制点亮应急照明回路灯具强制点亮控制接线方案图
接线方案(一)接线方案(二)
接线方案(四)的延时声控开关接线方案(三)
的双控开关
（应集中设蓄电池）（应集中设蓄电池）
（应集中设蓄电池）
应急照明回路灯具分散控制类
强制点亮接线方案（一）～（四）
应急照明回路灯具集中控制类
强制点亮接线方案（一）、（二）
接线方案(一)接线方案(二)
接线方案
（应集中设蓄电池）（应集中设蓄电池）
应急照明回路灯具集中控制、分散控制混合类
强制点亮接线方案（一）
注：凡引用者请标注引自建筑电气论坛：电气人的网站 h t t p ://w w w .j z d q .n e t .c n /c l u b /?f r o m u i d =10312
谢谢支持！！原创作者：B I A D _z h o u t t。
一种led照明应急两用的驱动电路设计
一种led照明应急两用的驱动电路设计近年来，随着能源的日益紧张、环境的重视以及政府对节能减排的积极推进，节能照明已成为社会发展的必然发展趋势。
LED作为一种新型发光器件，其显著优点，如低功耗，发光效率高，寿命长，使用环境广，成为节能照明的最佳选择。
然而，LED照明的发展受到其驱动电路的影响较大，因此，研制一种高效、安全可靠的LED驱动电路对提升LED照明的普及度、提升应用环境质量产生了重要意义。
为了满足上述需求，本文研究研制一种成熟、完善的LED照明应急两用的驱动电路。
主要设计思路说明如下：首先，根据普通LED灯应用特点，设计驱动电路可以采用常规的恒流驱动方式，该方式可调节LED灯的照度，还可以保证LED灯的良好性能和可靠性，驱动电路的设计可以采用固定元件的驱动模式，结合TMOS管的偏置电路，精确准确的控制LED灯的电流恒定。
同时，为了确保驱动电路的安全和可靠性，采用低压差稳压器，结合电容输出滤波，确保驱动电路的过载、短路和电磁干扰等状态的正常工作。
其次，为了进一步拓展驱动电路的应用，考虑到紧急情况下灯光应急需求，本文采用线性阻抗电路设计了LED照明应急两用驱动电路，采用改变输入电压的方式调节LED灯的照度，具有较好的稳定性、耐受性和应急性能特性。
此外，驱动电路还可以应用于低输出照明，以适应一些对照度要求较高的室内照明环境。
最后，为了满足此种驱动电路的实际应用，本文利用石英器件进行元器件的尺寸设计，确保温度稳定，以满足此种驱动电路的正常操作要求，保持其高效、安全和可靠性特点。
本文研发的LED照明应急两用驱动电路可以实现调节LED灯的照度和输出恒定的电流，具有可靠性、安全性和耐久性的优良性能，可用于一般室内照明和应急照明等多种场合。
因此，本文研发的LED照明应急两用驱动电路有助于提升LED照明的应用能力，为普及室内及节能照明提供了必要的技术保障。
综上所述，本文研究研制了一种LED照明应急两用驱动电路，该电路采用低压差稳压器进行改进，具有较高的可靠性、安全性以及耐久性，可用于室内照明及应急照明等多种场合，为室内及节能照明提供了可靠、安全且节能高效的应用技术保障。
应急灯控制电路范文
应急灯控制电路范文灯是我们生活中常用的照明设备之一，它的作用非常重要。
在一些突发情况下，如停电或火灾等，灯光的照明是必不可少的。
因此，设计一种应急灯控制电路可以帮助人们在紧急情况下获得照明。
以下是一篇设计应急灯控制电路的范文，供参考：一、引言二、设备清单1.12V锂电池组2.直流电源3.蓄电池管理系统4.LED灯组5.控制电路板三、电路设计1.连接电源和电池：将直流电源的正极与电池组的正极连接，将直流电源的负极与电池组的负极连接，确保电源给电池组充电。
同时，通过蓄电池管理系统进行电池组的智能管理。
2.连接LED灯组：将LED灯组的正极与电池组的正极连接，将LED灯组的负极与电池组的负极连接，确保LED灯组可以正常工作。
3.连接控制电路板：将控制电路板与电池组和LED灯组分别连接，通过控制电路板的控制信号，实现对LED灯组的开关控制。
四、工作原理1.充电状态：当直流电源与电池组连接时，直流电源可以为电池组充电。
蓄电池管理系统会自动监测电池组的状态，当电池组电量低时，直流电源会自动给电池组充电；当电池组电量充满时，直流电源会停止给电池组充电。
这样可以保证电池组始终处于良好的充电状态。
2.应急灯开关控制：当发生停电或火灾等紧急情况时，触发控制电路板的开关信号，控制电路板通过继电器控制LED灯组的开关状态。
当控制电路板接收到开关信号时，继电器会通电，LED灯组会亮起；当控制电路板接收到关闭信号时，继电器断电，LED灯组熄灭。
这样可以通过应急灯的开启和关闭，提供足够的照明帮助人们安全撤离。
五、结论通过设计这种基于LED灯的应急灯控制电路，我们可以在紧急情况下提供必要的照明，并帮助人们安全撤离。
这种应急灯控制电路具有简单可靠的特点，适用于各种紧急情况下的应急照明需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种新型LED应急灯控制电路设计
应急灯主要用于正常照明电源切断或电网失电后，提供应急照明的场所，常用于厂矿、机关、学校、建筑及隧道内。
国内使用的应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯电池充电，当正常电源切断时，备用电源(电池)自动供电。
这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。
另一种是电源集中控制型，应急灯内无独立电源，正常照明电源故障时，由集中供电系统供电。
在这种形式的应急照明系统中，所有灯具内部复杂的电子电路被省略了，应急照明灯具与普通的灯具无异，集中供电系统设备在专用的房间内。
现在大部分led灯具和普通灯具的应急照明所用控制电源复杂程度相同,且每个控
制电源的功率是固定的，不能根据实际需要调节。
本文设计的LED应急控制电路是一个完整独立的系统，可与不同功率的led驱动电源配合使用，简单方便，使用灵活。
一、新型LED应急照明原理及优缺点这种新型LED应急照明原理框图如下：
图1 新型LED应急照明灯具原理框图
当市电正常时LED驱动电源给控制板供电，驱动光源发光。
市电通过充电器给电
池充电。
电池充满后由保护电路切断电源，停止充电。
当市电停电或拉闸后，由电池给光源应急部分提供电源，通过应急控制电路给应急光源部分供电。
本设计中，应急光源可以是正常照明光源整体，也可以是它一部分;正常照明光源与应急照明光源可以单独分开，也可以做成一个整体。
只要将外围电路稍作调整即可。
应急控制电路是本设计的一个比较新颖和独特的地方。
它主要由MT7201芯片、
外围电路、继电器组成。
配合外部检测部分可以设计成微波雷达检测应急照明、红外探测应急照明、声控、光控等多种形式。
这种应急控制电路决定了该设计的新型LED应急照明灯具电气布局与现在常用的应急灯具有很大不同。
现在常用应急灯具内部都由变压、稳压、充电、逆变、电池等电路组成，后端再接LED驱动电源给led光源供电。
其优点是普通灯具和led灯具都可以使用，应用范围广。
缺点是电子元器件多，检修困难，故障率高;且设计好后功率等级固定的调整不便，正常供电时电路都在工作，功耗较高二、应急控制电路原理及试验结果本设计的应急电路是专用于LED灯具的，它只需调整很少的元器件，即可与外围led电源等配合应用于不同功率的LED灯具中;正常照明时只有LED驱动电源部分电路工作，功耗低，相应的故障率也低。
其电路原理如图2。
图2 应急控制电路原理图
其中MT7201是一款连续电流导通模式的降压恒流源，用于驱动一颗或多颗串联L ED。
它的输入电压范围从7V～30V，输出电流可调，最大可达1A。
根据不同的输入电压和外围器件可以驱动高达24W的LED。
MT7201采用SOT89-5封装。
其管脚如图3。
图3 MT7201管脚图
电路中LED的平均电流由连接在Vin和Isense 两端的电阻Rs决定：继
电器采用常开加常闭触电的小型继电器，探测部分采用微波雷达遥控开关，当人体或物体进入探测范围活动，感应器立即工作并启动受控设备。
当人体离开或物体停止移动后，延时时间到感应器自动停止工作，感应器进入探测状态。
若探测范围内物体持续在移动，感应器则一直处于工作状态。
当然根据需要探测部分可换成红外、声控、光控等。
电路中LED 的平均电流由连接在Vin 和Isense 两端的电阻Rs 决定：
下表给出了输出电流和Rs关系的一些典型例子：
以上说明成立的前提是ADJ脚悬空，或者等于内部参考电压Vref
如果LED开路，电感就会和LX失去连接，整个环路就没有电流流过，从而不会造
成器件损坏。
1.电容选取
在电源输入必须就近接一个低等效串联电阻(ESR)的旁路电容，ESR越大，效率损
失会变大。
该旁路电容要能承受较大的峰值电流，并能使电源的输入电流平均，减少对输入电源的冲击。
直流输入时，该旁路电容的最小值为4.7uF,在交流输入或低压输入时，旁路电容需要100uF的电容或类似电容。
该旁路电容尽可能靠近芯片的输入管脚。
2.电感选取
MT7201推荐使用的电感参数范围为27uH～100uH。
电感的饱和电流必须比输出电流高30%～50%。
电感值的选取需要考虑到工作占空比以及功率开关的打开、关断时间，保证满足电气特性表中的要求。
下面的公式可以作为参考：
功率开关打开时间
功率开关断开时间
3.参数说明：
L为电感值(H);rL为电感寄生阻抗(Ω)
Iavg LED平均电流(A);
为电感电流峰峰值(A) {内部设置为0.3×Iavg};
VIN供电电压(V);VLED 总LED正偏压降(V)
RLX功率开关导通电阻(Ω);VD肖特基二极管正偏压降(V) 。
4.实验及结果
当市电停电时，应急电路供电，电池电压26.4V;输出电流可调，此处设定为300m A;继电器输入电压DC12V，应急光源功率5.5W;应急光源电压18V。
实物图如下:。
