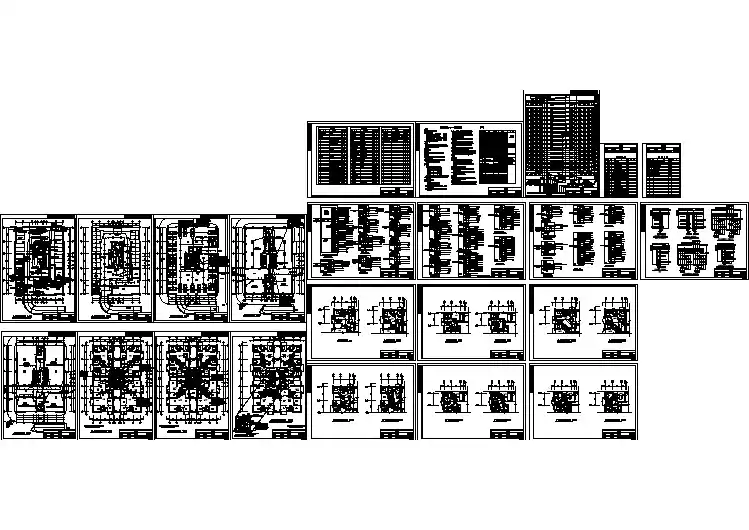

电气设计_某二类高层商住楼强电CAD图
高层商住楼建筑电气设计
高层商住楼建筑电气设计设计总说明本工程为高商住一体楼，总修建面积为73195㎡，地下一层为人防，地上一层为商场，地上二至二十五层为住宅。
修建层数：最高高度99.85m。
本论文主要论述了某商住楼修建各电气系统的设计依据，原那么和方法及设计选择的结论，设计包括三大局部：强电设计及火灾自动报警系统设计。
强电局部主要内容包括：高压配电系统、照明插座系统、及防雷接地系统的设计。
其中主要有照明灯具和插座系统平面图布置，相关设备的选型，依据房间的不同照度要求停止了照度计算，并依据计算结果选择出适宜的灯具，依据计算出的住户用电负荷停止了设备选型，另外还对防雷接地系统停止了设计。
火灾自动报警系统主要内容包括：火灾探测器和报警系统的设计。
关键词：高压配电系统；照明系统；火灾自动报警系统系统；防雷接地系统目录1绪论 01.1课题意义 01.2课题基本状况 01.2.1工程概述 01.2.2设计依据 01.2.3设计义务 (1)2 照明、插座系统设计 (2)2.1照明设计概述 (2)2.2照明设计原那么 (2)2.2.1照明灯具和光源的选择 (2)2.2.2应急照明 (3)2.2.3公共照明设计 (5)2.3照度计算 (5)2.3.1照度规范值 (5)2.3.2照度负荷计算 (6)2.4插座设计 (7)2.4.1插座设计规则 (8)2.4.2 插座的选择 (8)2.4.3 插座的装置 (8)2.4.5工程详细设计： (9)3 配电系统设计 (11)3.2负荷等级分类 (12)3.2.1供电要求 (12)3.2.2工程的负荷等级及供电要求 (13)3.3负荷计算 (13)3.3.1需求系数法 (13)3.3.2本工程负荷计算 (14)4 火灾自动报警系统设计 (15)4.1消防设计概略 (15)4.2探测器装置步骤 (16)4.3火灾报警按钮设置 (17)4.5消防导线选择与线路敷设 (18)5防雷与接地系统设计 (19)5.1修建物防雷分类和措施 (19)5.1.1修建物防雷分类 (19)5.1.2第三类防雷修建物防雷措施 (20)5.2防雷设计 (22)5.2.1计算依据 (22)5.2.2条件 (22)5.2.3计算进程 (22)5.2.4计算结果 (23)5.3接地设计 (23)5.3.1接地概述 (23)5.3.2.接地系统 (23)总结 (26)致谢 (28)参考文献 (29)附录 (30)1绪论1.1课题意义修建物现代化的水平的上下与其节能化水平，自动化水平，信息化开展毫不相关，但是修建电气设计质量保证是一个比拟复杂的课题。
高层商住楼建筑电气设计
高层商住楼建筑电气设计高层商住楼建筑电气设计是现代建筑工程中不可或缺的一部分，电气设计的好坏关系到建筑安全、使用寿命及节能效果。
因此，在电气设计的整个过程中，必须充分考虑建筑的功能需求、用户安全、节能环保等多个方面，精心设计，科学合理地规划电气系统，确保其达到最佳的效果和效益。
一、设计要求1.可靠性所设计的电气系统必须是可靠的，能够满足电网电压、电流等变化所带来的影响，确保设备及人员的安全，防止发生设备故障和事故事项。
2.安全性为确保建筑物中人员、设备和财产的安全，必须在电气系统设计中考虑到防雷、静电和接地等安全问题，以确保人员和设备避免电击和损坏。
3.节能性建筑物电力消费是日益增长，高层商住楼的电气设计需要考虑尽可能节能的因素，比如采用LED照明、节能电器等措施，从而降低运营成本，也能为保护环境做出一定的贡献。
4.可维护性设计一个好的电气系统，需要考虑到设备及线路的维护和保养，以尽可能减少工作量和工作时间。
电气系统应当能够方便地维修、更换和升级。
二、设计步骤1.确定负荷需求按照不同的用途，如商铺、住宅、办公室、公共区域等，确定各项电气设备的负荷需求，如照明、风机、电梯、水泵、空调等等。
2.制定布线方案确定电气线路和设备布置的方案，包括电缆所需走线路、设备的位置安排，电源及配电室的位置等。
3.设计电气设备选型对所需要的电气设备进行选型，选择好品牌，根据具体情况考虑功率、电压、电流等参数，并且要考虑产品的价格、使用寿命、功率损失、效率等多种因素。
4.确定配电系统根据负荷需求，确定及配电系统。
高层商住楼建筑的配电系统通常采用变压器升压、输电、分配、分支及单元电力分配等方式进行设计布置。
5.设计安全防护系统为了保障建筑物的安全，电气系统还需要配备地闸、漏电保护器、过载保护器以及各种信号报警装置等安全保卫系统，以保障人员、设备、与财产安全。
三、设计中需要注意的问题1.安全标准电气设计需要严格遵循国家电气规范及安全标准，比如国内电气照明规范，国家对于电气工程的定义等等。
超高层商住楼电气设计
（ 二） 减 少 变压 器 的功 率 损耗 供 配 电 系统 的 节 能 设计 主
要 目的在于减 少变压器 以及线路 的电能损耗。对于变压器
来 说 ，减 少 变压 器 上 的 电能 损 耗 ，首 先是 要 选 择 空 载 损 耗 低 、节 能型 的 变压 器 ，可 以选 用 Ｓ ９ ，Ｓ Ｌ ９ ，Ｓ Ｃ ８ 型 油 浸 变压 器 或 干 式 变压 器 ，这些 变压 器 采 用优 质 冷 轧 取 向硅 钢 片 ，钢 片 的磁 畴 方 向 一致 加 上 ４ ５ 。 全斜 接 缝 结 构 ，能够 有 效 减 少铁 芯 的涡 流 损 耗 以 及 漏磁 损 耗 。 其 次 是 变压 器 的选 择 ，选 用绕
５ ． 在低压配 电线路 中接入各种单相 用电设 备时 ，应使这
些 设 备 尽 可 能均 衡 地 分 配 在 三 相 中 ，使 三 相 负 荷 尽 可 能 平
衡。
火 等 级 为 一 级 ，建 筑 总 高 度 为 １ １ １ ． ３ ｍ，总 建 筑 面 积 为
３ ０ ７ ５ ６ ． １ ｍ。 ，其 中 住 宅 为 １ ９ ０ ３ １ ｍ ，商业为９ １ ２ ６ ｍ ， 车库 及 设 备 用房 为 ３ ６ ７ ６ ｍ 。 建 筑 平 面 地 下 室 呈 长 方 型 ，东 西 长 ３ ８ ． ７ ｍ ，南 北 宽 ６ ５ ． ４ ｍ ，上 部 结 构 呈 Ｌ 形。室 内 ４ － ０ ． ０ ０ 标 高 相
１ ． 照明灯具端 电压 的允许偏移 不高于额定 电压的５ ％ ，不 宜低于额定 电压的２ ． ５ ％或５ ％。 ２ ． 照明线路的供 电一般采用单相交流２ ２ ０ Ｖ 三线制。当负 荷 电流超过３ ０ Ａａ － ， Ｊ ，宜采用三相 四线制供 电，并应注 意三相 负荷 的平衡 。每个 分配 电盘 中的最大与最小相的负荷 电流差
浅谈高层办公楼建筑电气设计
浅谈高层办公楼建筑电气设计
高层办公楼是现代城市中不可或缺的建筑之一，其电气设计的质量和可靠性直接关系
到该建筑的安全、经济、舒适和环保等方面。
在高层办公楼建筑电气设计中，需要考虑以
下几个方面:
1.用电负荷计算
高层办公楼设备复杂，用电负荷大，因此在建筑电气设计中必须进行用电负荷计算、
分析和合理安排。
我们需要结合建筑的功能来确定设备数量和类型，再根据设备电气参数
计算其负荷值，最后确定出建筑总负荷和用电容量。
2.照明设计
照明设计是高层办公楼电气设计的重要组成部分。
在设计中，我们需要根据楼层面积、功能和使用要求来安排灯具数量、类型和布局，以达到节能、安全、舒适和美观的目的。
3.电源系统设计
电源系统设计是高层办公楼电气设计的核心，其质量直接影响到用电的安全、可靠性
和经济性。
在设计中，我们需要考虑电站的选择、输电线路的敷设、变电站的规划和配电
房的设计等。
高层办公楼的接地系统设计是电气设计的另一个重要组成部分。
在设计中我们需要考
虑地网的位置、形状和大小，以确保电源设备和用电设备的安全和稳定。
5.保护装置设计
6.智能控制设计
智能控制设计在高层办公楼电气设计中也扮演着越来越重要的角色。
智能控制系统可
以实现电源设备的自动控制、灯光自动调节和空调自动调节等，达到节能、环保和舒适的
目的。
总之，高层办公楼建筑电气设计涉及的内容较为广泛，需要考虑建筑的用途、功能、
负荷、安全性和经济性等方面。
在实际设计中，需要结合建筑的实际情况进行合理的规划
和设计，以确保电气系统的质量和可靠性。
关于超高层住宅建筑电气设计
关于超高层住宅建筑电气设计摘要：随着国民经济的快速发展和新技术、新材料的不断应用，超高层住宅建筑不断涌现，它一般建设在城市的生活和经济中心，建成后往往成为一个城市的新景观，提升了城市的形象。
由于超高层住宅建筑高度高，楼层多，建设资金投入大，运行设备多，安全运行标准高，设计的复杂性也大幅增加。
关键词：超高层住宅建筑；电气设计；关键技术；分析导言：超高层住宅建筑电气设计的特点是输电线路距离远、用电负荷大、供电安全性能要求高、疏散时间长、消防难度大。
现阶段超高层建筑尚无相应国标，只是在现行的规范中增加了一些章节和条款，这些章节和条款对电气设计所必须遵循的基本原则和应达到的基本要求没有质的变化，对电气设计的计算和电气系统的组成也没有颠覆性的改变，只是在设计标准及材料使用上有更高要求。
所以我们在实际工作中只要能切实遵照有关国标，按照当地消防、供电等主管部门的意见，借鉴一些其他省市的地方法规及国际标准，本着安全第一的精神，是能够完成好设计工作的。
一．供配电系统1. 负荷等级及供电电源按现行的国家规范，超高层住宅建筑的消防用电设备如消防水泵、消防电梯、防排烟风机、消控中心、应急照明和疏散指示灯；客梯电力，排污水泵，电话机房和保安，航空障碍灯等用电设备均应按一级负荷的要求供电。
需从不同变电站或同一变电站的不同母线段分别引入一路10KV高压电源。
每路电源均应承担全部一级负荷用电，二路电源同时供电，分列运行。
超高层住宅对供电的要求很高，是否需要设置柴油发电机作为工程中的第三电源，以确保消防等重要负荷的供电可靠性，须提请相关部门（例如消防、地方供电部门）认可。
2. 变配电所的设置①公用配电房按武汉供电部门要求，公用配电房低压供电半径一般应控制在150M以内，严格要求不得超过180M。
如建筑高度为180M，则将公用配电房设置在地下一层尚能满足供电部门的要求。
如建筑高度超过180M，请建设单位与供电部门沟通是否要在建筑物上部设置公用配电房。
高层商住楼电气cad设计施工设计图纸
浅谈高层办公楼建筑电气设计
浅谈高层办公楼建筑电气设计如今，我国大城市的高层办公楼数量在逐步增多，电气设计问题日渐突出。
高层建筑具有自身的特征，其是一个城市文明程度的象征。
在进行高层办公建筑设计环节中，应该结合人们的需要，对建筑进行全面分析，完善电气设计，提升电气设计的安全性。
基于此本文对高层办公楼建筑电气设计进行深入探讨，以期为从业人士提供一定参考。
标签：高层办公楼;建筑电气;设计引言高层建筑电气系统存在着消防设计不合理、监督管理体系不完善、安全性能不足等问题，严重危害着其自身的发展。
应该加强设计人员的专业能力培养，明确消防电气体系的设计理念，完善供配电体系建设，使得在传输电能时减少能源消耗，提高电能运输质量，加强监督管理的能力，提高节能效果，完成高层建筑电气体系的优化。
1、高层建筑电气设计中的节能原则首先，尽可能节省不必要的能量损耗，例如在选用节能新设备领域中，应该具体了解其效果、性能、原理与耗能，始终秉持好“实事求是、与时俱进、开拓创新”的原则理念，从技术、经济上进行客观精准的对比;其次，高层建筑电气设计应综合考虑社会、经济与生态效益，避免出现过高的消耗投资而增加运行费用，应对节能减少下来的运行费用进行回收;再者，必须要满足建筑物的功能及满足照明的温度、色彩与显色指数，需要满足上下、左右的运输通道畅通无阻，还要满足空调的温度、新风量及舒适度，还要满足展厅的工艺照明及电力用电等。
2、高层住宅楼电气设计主要内容2.1高压供电设计在高层住宅楼高压供电设计过程中，应认清当前住户对电气系统实际运行的需求，并依照国家及有关部门针对高压供电设计工作所颁布的一系列明文规定，高层住宅楼高压供电设计的相关要求为：第一，严格检查及审核高压供电设计图纸及设计方案，并使其能够具有较高的经济性、合理性及安全性;第二，要求高层住宅楼高压供电设计所产生的电力能够满足住户的用电需求;第三，对不同用户及用电高峰期进行明确的容量划分;第四，为切实发挥出高层住宅楼供电设计的积极作用，在进行高压供电设计时应采用双电源手段，从根本上提升高层住宅楼电气系统的整体运行质量及效率。
高层住宅建筑电气设计
高层住宅建筑电气设计一、电力系统设计高层住宅建筑的电力系统设计主要包括输入电源、主配电室、子配电室和终端配电设备的选型与布置。
输入电源的选型应根据建筑楼层数、用电负荷以及所处地区的电力供应情况进行合理选择。
主配电室应设置在地下室或使用率较低的楼层，以方便输电和维修。
子配电室根据楼层布置在各个楼层的走廊或电梯间内，必要时可加装隔离开关以分隔不同楼层的用电系统。
终端配电设备如电表、开关插座等应根据楼层数和室内用电设备布置进行选型和布置。
二、照明系统设计高层住宅建筑的照明系统设计主要包括室内照明和室外照明。
室内照明设计应根据不同功能区域的照明需求进行区分，如客厅、卧室、厨房、浴室等。
选择合适的照明设备，如吸顶灯、筒灯、壁灯、台灯等，并根据实际需要进行布置，以满足室内不同区域的照明需求。
同时，还应考虑照明控制系统的设计，如开关、调光装置、智能控制系统等，以提高照明效果和节约能源。
室外照明设计主要包括大厦外立面照明、庭院和景观照明。
大厦外立面照明应考虑建筑高度、建筑形态和用途，选择合适的照明设备和灯光颜色，以突出建筑的特点和美感。
庭院和景观照明设计应考虑照明需求、植被种类和布局，选择适当的灯具和照明方式，营造出舒适、安全和美观的环境。
三、通信系统设计无线通信主要包括移动通信和无线局域网。
移动通信设计应根据建筑覆盖范围、楼层数和用户密度选择合适的基站和天线分布，以提供优质的移动通信信号。
无线局域网设计应根据建筑内部布线和用户需求选择合适的无线路由器和无线接入点（如Wi-Fi），以提供高速便捷的无线网络连接。
综上所述，高层住宅建筑电气设计涉及电力系统设计、照明系统设计和通信系统设计等方面，需要根据建筑的特点和用户需求进行合理选型和布置，以提供舒适、安全和便捷的居住环境。
高层商住综合楼电气设计
高层商住综合楼电气设计电气设计是现代建筑设计的重要部分，尤其对于一些高层建筑，电气设计显得尤为重要，本文主要探讨高层商住综合楼电气设计。
《现代建筑电气》办刊宗旨：以现代信息技术、先进制造技术和智能建筑技术为引导，引领建筑电气技术不断开拓自主知识创新，向着高效、节能和绿色的目标和方向发展。
及时、全面的报导国内外建筑电气最新研究成果和行业信息，为建筑电气的研究与开发、产品制造与应用、工程设计等领域打造一流的技术交流和信息传递平台。
随着我国城市经济的迅速发展，城市建设规模的日益壮大，高层建筑越来越多，因此，高层建筑电气设计就成为设计者不得不面对的问题，同时，在能源紧张的今天，更要注重节能的设计。
文章主要通过工程实例，针对了高层商住综合楼电气系统及节能方面的设计进行了探讨与分析，旨在不断加强电气设计水平而减少经济和能源方面的损失。
1 工程概况本工程为深圳某拆迁安置项目，是商住综合区的二期工程。
其中III 区包括两层地下室，12、13、14号楼为一类高层住宅，地下一层沿街侧为商业服务网点。
IV区包括两层地下室，15、16、17号楼为一类高层住宅，地下一层沿街侧为商业服务网点。
其中12号楼地上32层为本期最高建，，建筑高度92.5米，一类建筑耐火等级一级，13-17号楼地上31层一类建筑耐火等级一级。
小学地上4层，二类二级,地下1层为停车库，一类一级。
幼儿园3层，二类二级。
考虑本工程两个小区距离相隔较远，且用电负荷较大，变电所分开设置。
本工程共设三座变配电所及两座急柴油发电机房，其中4号变配电所及3号应急柴油发电机房设于III区地下一层。
5号变配电所及4号应急柴油发电机房设于IV区地下一层。
6号变配电所设于小学地下一层。
分别在III区12号楼一层、IV区16号楼一层设置消防监控中心，各消防监控中心独立管理，与一期工程消防监控中心相互联通。
2 电气系统设计2.1 负荷等级与负荷计算2.1.1 负荷等级所有的消防用电设备(消防监控中心、消防水泵、防排烟风机、消防电梯等)及应急、疏散照明、弱电主机房、生活水泵、12～17号楼客梯、排水泵等为一级负荷，小学电梯、变电所排风等为二级负荷;除一、二级以外的用电负荷均属三级负荷。
【上海】某高层商住楼电气设计施工图
高层建筑电气设计
高层建筑电气设计随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。
高层建筑的电气设计作为建筑工程的重要组成部分，其安全性、可靠性、节能性以及智能化程度直接关系到建筑物的使用功能和品质。
本文将对高层建筑电气设计的相关内容进行详细阐述。
一、高层建筑电气设计的特点高层建筑由于其高度较高、建筑面积大、人员密集等特点，对电气设计提出了更高的要求。
首先，供电可靠性是重中之重。
高层建筑中的电梯、消防设备、应急照明等都需要稳定的电力供应，一旦停电，可能会造成严重的后果。
因此，在电气设计中，通常会采用双电源供电，并设置备用电源，以确保在主电源故障时能够迅速切换，保障重要设备的正常运行。
其次，电气负荷较大。
高层建筑中各类电气设备众多，如空调系统、照明系统、办公设备等，使得用电负荷较大。
在设计时，需要准确计算负荷，合理选择变压器容量和线缆规格，以避免过载和电压降过大等问题。
再者，电气系统复杂。
高层建筑的电气系统包括高压配电系统、低压配电系统、照明系统、动力系统、防雷接地系统、消防报警系统、智能化系统等多个子系统，各系统之间相互关联，协调工作，这就要求设计人员具备全面的专业知识和丰富的实践经验。
最后，安全性要求高。
高层建筑在发生火灾等紧急情况时，人员疏散难度大，因此电气设计必须满足防火、防爆、防雷等安全要求，确保人员和设备的安全。
二、高层建筑电气设计的主要内容1、负荷计算负荷计算是电气设计的基础，它直接关系到变压器容量、线缆规格等设备的选择。
在进行负荷计算时，需要考虑建筑的用途、面积、设备安装容量等因素，采用需要系数法、二项式法等计算方法，准确计算出各类负荷的大小，并根据计算结果进行合理的变压器配置。
2、供配电系统设计供配电系统是高层建筑电气设计的核心。
高压供电通常采用 10kV电源进线，通过高压开关柜接入变压器。
低压配电系统一般采用放射式、树干式或混合式的配电方式，将电能分配到各个用电设备。
为了提高供电可靠性，还会设置应急电源，如柴油发电机组、UPS 电源等。
高层住宅建筑电气设计-供配电部分
⾼层住宅建筑电⽓设计-供配电部分⾼层住宅建筑电⽓设计供配电部分摘要随着社会的进步和改⾰开放的不断深⼊，我国的建筑⼯业突飞猛进。
绿⾊建筑、智能建筑的兴起，标志着现代建筑朝多元化⽅向发展,向新的⾼度推进。
改⾰开放以来，随着综合国⼒的增强，⼈民⽣活质量有了很⼤提⾼，建筑⾏业也得到很⼤改善,这就给建筑电⽓的设计带来了新的机遇和挑战。
建筑电⽓的设计包括变、配电系统（包括负荷等级、供电电源、主接线⽅式、变配电站位置、数量、容量及型式、继电保护，功率补偿⽅式、线缆材质型号及敷设⽅式、各种配电设备的选型及安装⽅式、电机启动及控制⽅式等），照明系统（包括光源及灯具的选择和安装控制⽅式、室外照明设计、照明线缆的选择及其敷设⽅式），住宅楼防雷及接地保护系统等。
本论⽂对住宅楼的供配电，照明系统，住宅楼防雷及接地保护系统进⾏了设计，阐述了建筑供配电设计的⽬的、意义、设计任务和设计依据，并依据国家相关规范，对系统的供配电电⽓主接线的选择、负荷计算、变电所形式和位置选择、供配电系统设备的选择、以及供配电系统设备保护；照明⽅式的选择、光源与灯具的选择、合理布置灯具、照明供电、照度计算、疏散标志照明、照明供电系统设计; 住宅楼防雷等级与接地种类系统选择。
并根据电⽓设计规范绘制出相关的电⽓图纸。
关键词：负荷计算；箱式变电站；照明；电缆；防雷接地；河南城建学院本科毕业设计（论⽂）AbstractAbstractThe main graduation presented is based on national standards and norms forresidential electric power supply system design. Its main contents include the following aspects: First, per unit area method, unit load calculation method indicators. Next, choose the form of step-down box and the location of substation. Finally, the selectionvoltage and low voltage cable models calculate current and low voltage power distribution equipment. Outlined box substation lightning protection and grounding, and draw out the relevant electrical drawings.Building electrical design, including power distribution system (including the grade of load, power supply, main wiring mode, variable power distribution station location, number, capacity and type, relay protection, power compensation, material type and laying cable, various power distribution equipment type selection and installation mode, the motor start and control method etc.), lighting system (including a light source and lighting control mode, selection and installation of outdoor lighting design, lighting cable selection and laying mode), the lightning protection and grounding protection system.This paper on the estate for power distribution, lighting, lightning protection and grounding protection system for the design, construction design for the distribution of the purpose, significance, design tasks and design basis, and according to the national related standard, the system supply main electrical connection, load calculation, selection of substation and location selection, power supply system equipment selection, as well as power supply system protection equipment; lighting options, light source and lamp selection, reasonable arrangements lamps, lighting, illumination calculation, evacuation sign lighting, socket, lighting power supply system design; building lightning protection level and ground types system selection.According to the code for electrical design of draw related electrical drawings.Keywords: load calculation; box-type substation; cable; lightning protection and grounding;⽬录摘要 ........................................................................................................................... I Abstract ............................................................................................................................. I I ⽬录................................................................................................................................ III 1绪论 . (1)1.1 研究⽬的和意义 (1)1.2⾼层住宅电⽓设计的基本原则 (2)1.3住宅楼基本情况 (2)1.4本设计要完成的⼯作 (2)2住宅楼负荷计算 (3)2.1供配电系统概述 (3)2.2住宅楼配电系统 (3)2.3负荷分级及供电要求 (4)2.3.1负荷分级的相关规范 (4)2.3.2本住宅楼的负荷情况 (5)2.3.3各级负荷的供电措施 (5)2.4本住宅楼的负荷计算 (6)2.4.1负荷计算⽅法 (6)2.4.2负荷计算⽅法选取原则 (7)2.4.3本住宅楼采⽤需要系数法 (7)2.4.4 各电⽓元件的负荷 (8)2.5⽆功功率补偿 (10)2.5.1功率因数低系统的影响 (10)2.5.1提⾼功率因数的措施 (11)3住宅楼配电设计 (12)3.1 住宅配电设计要求 (12)3.2电⽓主接线的设计 (12)3.2.1.主接线的定义 (12)3.2.2.电⽓主接线的基本要求 (12)3.2.3.主结线的分类及选型 (13)3.2变压器的容量、类型的选择 (14)3.2.1变压器的容量选择 (14)3.2.2变压器的类型选择 (16)3.2⾼、低压分线设备选择 (16)3.2.1⾼压电缆分⽀箱的选择 (16)3.2.2 低压电缆分⽀箱的选择 (17)3.3⾼、低压电缆类型及截⾯型号选择 (17) 3.3.1⾼低压电缆配置原则 (17)3.3.2⾼压电缆的选择 (18)3.3.3低压电缆的选择 (18)4照明系统设计 (21)4.1 照明设计的基本要求 (21)4.2照明系统设计步骤 (21)4.3 选择照明⽅式 (21)4.4住宅楼照明设计 (22)4.5布置灯具 (22)4.5.1⼀般灯具的布置 (22)4.5.2应急照明的布置 (23)4.5.3 照度计算 (24)4.6插座的设计⽅案 (27)5防雷接地设计 (29)5.1建筑物的防雷分级 (29)5.1.1⼀级防雷的建筑物 (29)5.1.2⼆级防雷的建筑物 (29)5.1.3三级防雷的建筑物 (29)5.2本住宅楼的防雷设计 (29)5.3接地形式和基本要求 (30)5.4 本住宅楼的接地设计 (31)参考⽂献 (32)致谢 (33)1绪论1.1 研究⽬的和意义众所周知，电能是现代⼯业⽣产的主要能源和动⼒。
高层建筑工程商住楼中电气设计的方法
高层建筑工程商住楼中电气设计的方法摘要：随着建筑智能化水平的不断提高，高层建筑电气设计增加了很多弱电部分系统，包括数字电视系统、综合布线系统、背景音乐系统，保安监控系统，电脑的管理系统等。
弱电设备占基建投资比率越来越高，所以设计好弱电各个系统，对于节约投资、提高智能化水平都有非常重要的意义。
同时高层商住楼的多功能化和技术方面的复杂性，给做好电气设计工作带来了一定的难度。
基于此，本文作者结合自身实践就高层建筑工程商住楼中电气设计的相关内容进行分析，以供参考。
关键词：高层商住楼；电气设计；照明设计引言：随着我国经济的飞速增长，人民生活水平的不断提高以及城市用地的日趋紧张，高层建筑越来越多，种类也呈多样化发展，包括住宅、写字楼、酒店、医院等。
高层建筑的电气设计与一般建筑工程的电气设计一样，都必须遵循有关的设计原则，遵守设计工作的程序。
设计必须贯彻国家的有关规程、规范和标准，执行国家的有关方针和政策，下面具体加以分析。
1配电系统的设计不断优化高层建筑供配电系统，不仅有利于高层建筑的用电稳定，同时也有利于电力系统运行中的节能降耗，实现高层建筑电力系统的经济运行所以，在供配电系统设计中我们要注意以下几点，首先供配电系统设计要简单、可靠，这样就可以避免线路繁琐而造成的能源损耗其次，要选择科学合理的供配电电压，同时在根据高层建筑用电负荷来选择数量、容量相适应的变压器。
2节电设计根据技术先进、安全适用、经济合理、节约能源和保护环境的原则为出发点，采用合理的配电方式，采用高效率变压器、电动机和照明光源、无功功率补偿装置和设备监控电脑系统等措施，减少电能损耗，节约用电照明光源选择应从发光效率高、显色性好、使用寿命长、启动可靠、方便快捷、性能价格比高等方面选择高效光源。
3线路电能损耗的减少高层建筑电能损耗的重要方面之一是线路的电能损耗，设计人员要针对线路上的电能损耗，根据机械长度、电压造成的损失以及发热的条件来对低压线路的截面进行科学的选择，最大限度的降低线路造成的损耗，同时要注意线路的导线要尽量选择电阻率较小的材质，例如铜芯导线和铝线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层商住楼建筑电气设计(doc 42页)某商住楼建筑电气设计设计总说明本工程为高商住一体楼，总建筑面积为73195㎡，地下一层为人防，地上一层为商场，地上二至二十五层为住宅。
建筑层数：最高高度99.85m。
本论文主要阐述了某商住楼建筑各电气系统的设计依据，原则和方法及设计选择的结论，设计包括三大部分：强电设计及火灾自动报警系统设计。
强电部分主要内容包括：低压配电系统、照明插座系统、及防雷接地系统的设计。
其中主要有照明灯具和插座系统平面图布置，相关设备的选型，根据房间的不同照度要求进行了照度计算，并根据计算结果选择出合适的灯具，根据计算出的住户用电负荷进行了设备选型，另外还对防雷接地系统进行了设计。
火灾自动报警系统主要内容包括：火灾探测器和报警系统的设计。
关键词：低压配电系统；照明系统；火灾自动报警系统系统；防雷接地系统第页第页第页1绪论1.1课题意义建筑物现代化的程度的高低与其节能化程度，自动化水平，信息化发展息息相关，但是建筑电气设计质量保证是一个比较复杂的课题。
随着科学技术的飞速发展以及人们生活水平答案不断提高，建筑电气的设计从简单到复杂，从单一到多元化，使建筑物有了活的灵魂，不断向节能、环保，安全方向蓬勃发展。
建筑除了本身的框架外，还离不开给水，电气，消防，照明等的设计，从某种意义上来讲，建筑物在电气工程设计时，既要充分考虑用电负荷日益增长需要，又要充分满足供电的可靠性及安全性的要求。
在传统的设计中，不能满足设计要求，并随之有不断暴露的问题，会对建筑产生二次伤害，缩短建筑使用寿命，在建筑电气设计的帮助下，可以避免二次的资源浪费，同时，还可以对建筑不断的升级改造，满足生活和学习的需求。
1.2课题基本情况1.2.1工程概述该楼为商住一体楼。
概况如下：建筑类别：一级建筑性质：地下一层为人防，地上一层为商场，地上二至二十五层为住宅。
建筑层数：最高高度99.85m建筑面积：73195m21.2.2设计依据依据《民用建筑电气设计规范》（JGL16－2008）、《低压配电设计规范》(GB50054-2011)、《供配电系统设计规范》(GB50052-2009)、《火灾自动报警系统设计规范》(GB50116-2013)1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
2）安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
第0页3）近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
4）全局出发、统筹兼顾；按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
电气系统设计是整个设计中的重要组成部分，电气系统设计的质量直接影响到商住楼能否正常使用。
1.2.3设计任务1）照明、动力配电系统2）建筑物防雷、接地系统及安全措施3）火灾自动报警系统4）有线电视系统、电话、访客对讲系统的预埋管设计；第1页2 照明、插座系统设计2.1照明设计概述电气照明是建筑物内外人工环境的重要组成部分，它的基本功能是在自然光不足时，为人们进行各种活动提供视觉的必要条件，而且对人的生理、心理健康具有重要影响，所以电气照明设计应满足家庭生活的需求，并且要确保用电安全。
照明的方式和种类：工作场所均应设置正常照明。
正常照明是电气照明设计中的主要内容。
在正常照明因故障熄灭后，对需要确保正常工作或活动继续进行的场所，当装备照明设备。
在正常照明因故障熄灭后，对需要确保处于危险之中的人员安全的场所，应装设安全照明。
在正常照明因故障熄灭后，在事故情况下为确保人员安全撤离的出口和通道，应装设疏散照明。
2.2照明设计原则2.2.1设计标准1．使用性原则，使用是根本也是设计的出发点和基本条件。
使用性还包括照明系统的施工安装、运行几维修的方便简单，及对未来照明发展变化留有一定的空间；2.安全性原则，在选择设计照明系统时要坚持安全第一的原则。
在设计中要遵循规范的规定和要求，严格按规范设计；3.美观性原则，灯光照明尚具有装饰空间、美化环境的功能。
对于房间的照明设计，我们也应该从美观的角度选择、布置灯具，使之符合人们的审美习惯；4.经济性原则，一方面是节能，另一方面是节约。
2.2.1照明灯具和光源的选择1.照明光源选择一般原则：1)发光效率高；2)显色性好，即显色指数高；3)使用寿命长；4)启动可靠、方便、快捷；5)性能价格比高。
第2页2.照明灯具选择照明灯具是包括光源在内的所有照明附件所组成的装置，灯具的主要功能是合理分配光源辐射的光通量，满足环境和作业的配光要求，并且不产生眩光和严重的光幕反射。
选择灯具时，除考虑环境光分布和限制眩目的要求外，还应考虑灯具的效率，选择高光效灯具。
照明灯具按其向上、下两个半球空间发出的光通量的比例来分类，有直接型灯具、半直接型灯具、漫射（直接-间接）型灯具、半间接型灯具、间接性灯具等。
其中，直接型灯具又可以分为特窄照型、窄照型、中照型、光照型、特广照型。
选择灯具时，在满足眩光限制和配光要求的条件下，应优先选用配光合理、效率高的灯具，同时，应根据环境条件和使用特点，合理地选定灯具的光强分布、效率、遮光角、类型、造型尺度以及灯的表观颜色等。
应尽量选用反射罩效率高的灯具。
室内开启式灯具的效率不宜低于70%，带有包合式灯罩的灯具效率不宜低于55%，带格栅灯具的效率不宜低于50%。
在各类灯具中，荧光灯主要用于室内照明，汞灯和钠灯用于室外照明，也可将二者装在一起作混光照明，这样做光效高、耗电少、光色逼真、协调、视觉舒适。
3.灯具选择一般原则：1)使用安全：防触电和防火、防爆以及其他环境条件引起的危险；2)提高能效：选用灯具效率高、灯具配光和场所条件适应，以及光通维持率高的灯具；3)合理考虑功能性(良好的照明效果)、装饰性(美观、协调)、经济性(性价比高)和能源效益的结合；4)限制眩光。
2.2.2应急照明在正常照明的电源发生故障时，为了保证人们的继续工作、人员安全或顺利疏散，需要启用应急照明，它包括备用照明、安全照明和疏散照明三种。
根据《建筑照明设计标准》（GB50034-2013），工作场所在下列情况下应设置应急照明：1.正常照明因故障熄灭后，需确保正常工作或活动继续进行的场所，应设置备用照明；2.正常照明因故障熄灭后，需确保处于潜在危险之中的人员安全的场所，应设置安全照明；3.正常照明因故障熄灭后，需确保人员安全疏散的出口和通道，应设置疏散照明。
第3页1.应急照明分类：应急照明按照用途可分为三类：疏散照明、安全照明、备用照明。
1）疏散应急照明：为保证人员在发生事故时能快速而安全地离开建筑物所设立的照明。
在疏散通道地面上提供的照度应达到1lx，最低不得小于0.2lx。
此外，在安全出口和疏散通道的明显位置还要设有标志指示灯；2)安全应急照明：在正常照明突然熄灭时，为保证潜在危险场所(如医院手术间)的人员人身安全而设置的照明。
安全照明在工作面上提供的照度不应小于正常照明系统提供照度的5%，并且应在正常照明电源消失后0.5s以内提供安全照明电源；3)备用应急照明：正常照明发生事故时，能保证室内活动继续进行的照明，备用照明往往由一部分或全部由正常照明灯具提供，其应急电源主要应来自两个级别的电源：电网电源和自备电源(发电机或集中蓄电池)，照度一般为正常照度的10%。
此外，消防控制室、消防水泵房、防烟排烟机房、配电室和自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间的应急照明，仍应保证正常照明的照度。
疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口的顶部；疏散走道的指示标志宜设在疏散走道及其转角处距地面1m以下的墙面上。
走道疏散标志灯的间距不应大于20m。
应急照明和疏散指示标志，可采用蓄电池作备用电源，且连续供电时间不应少于20min；高度超过100m的高层建筑连续供电时间不应少于30min。
应急照明灯具选择应急照明必须选用能瞬时启动的光源，只有应急照明作为正常照明的一部分，并且应急照明和正常照明不出现同时断电时，应急照明才可选用其它光源，因为若选用不瞬时启动的光源(如气体放电灯)时，当其不在正常照明运作中一同使用，一旦发生事故，因其启动时间长而不能起到事故照明的作用。
应急照明灯具布置高层建筑物的下列部位应设置应急照明：1.楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层(间)。
2.配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间。
3.观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。
4.公共建筑内的疏散走道和居住建筑内走道长度超过20m的内走道。
第4页2.应急灯具控制方式1）非持续式(常备式)。
正常状态下，无交直流输出；强切状态下，交流输出；转入应急状态下，直流输出。
2）持续式(常亮式)。
正常状态下，交流输出；强切状态下，交流输出；转入应急状态下，直流输出。
3）可控制方式。
正常状态下，输出交流，灯开关自由控制开断；强切状态下，交流输出，开关失控；应急状态下，直流输出，开关失控。
2.2.3公共照明设计公共照明是照明系统设计的一个比较重要的环节，要满足照度和稳定的需要。
主要为楼道灯，一般采用声光控制，实现人来灯亮，人走灯灭。
设计者要从节能、降耗、使用方便、性能安全可靠的角度考虑。
一类建筑的公共照明属于一级负荷，需要双电源供电保证紧急状态下可以正常工作，避免造成人员伤亡和经济损失。
楼道灯属于公共设施，需要时常维护。
本次设计公共照明每三层安分、安放一个公共照明配电箱分管三个楼层，供电方式为市电和小区柴油发电机组双电源供电的方式。
2.3照度计算2.3.1照度标准值评价照明的最重要的指标就是照度，我们一般所说的照度值均为作业面或参考平面上的维持平均照度值。
根据《建筑照明设计规范》（GB50034-2013），本工程主要房间或场所照明标准按表2-1选择。
表2-1住宅建筑照明的照度标准值房间或者场所参考平面及其高度照度标准值（lx）Ra起居室一般活动0.75m水平面100 80书300*第5页写、阅读卧室一般活动0.75m水平面75 80床头、阅读150*餐厅0.75餐桌面150 80厨房一般活动0.75水平面100 80操作台台面150*卫生间0.75水平面100 80 电梯前厅地面75 60 走道，楼梯间地面50 60车库地面30 60注：*指混合照明照度2.3.2照度负荷计算1.计算依据灯具数量,照度值计算根据《照明设计手册》第二版(中国电力出版社)图书计算。
