民用建筑电气设计中电线电缆的选型及敷设要求
民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。
2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。
3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。
4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。
5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。
二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。
2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。
3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。
4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。
5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。
6.对于不同电路的电线电缆，应进行明确标识，避免混淆。
7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。
8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。
总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。
第7章 电线电缆的选择与敷设
二、带多个集中负荷线路的电压损失
UN单位：kV
1 Δ U% 2 10U N
(P R Q X )
i 1 i i i i
n
第七章 电线电缆的选择与敷设
三、接有均匀分布负荷的三相线路的电压损失 负荷大小相等，在一段范围内等距分布 带有均匀分布负荷的三相线路，在计算其电压损失时，可 将其分布负荷集中于分布线段的中点，按集中负荷来计算。
第七章 电线电缆的选择与敷设
第三节 电线电缆导体截面选择
主要内容
一、导体截面选择的条件
二、按发热条件选择电线电缆的导体截面
三、按短路热稳定条件选择电线电缆的导体截面
五、按经济电流条件选择电线电缆的导体截面 六、低压配电系统中性线、保护线截面的选择
第七章 电线电缆的选择与敷设
一、导体截面选择条件
1. 发热条件（允许温升条件） L al 2. 电压损失条件
线槽布线和穿管布线的导线，在
中间不许直接接头，接头必须经过 专门的接线盒。
穿金属管时应将同一回路的所有
相线和中性线穿于同一管内。
第七章 电线电缆的选择与敷设
序号
布线方式 直敷布线 线夹、绝缘子布 线 金属导管、金属 槽盒布线
适用场合 直敷布线宜用于正常环境室内场所和挑檐下的室外场所 建筑物顶棚内，严禁采用直敷布线 瓷（塑料）线夹布线宜用于正常环境的室内场所和挑檐下室外场所。 鼓形绝缘子和针式绝缘子布线宜用于室内、外场所 金属导管、金属槽盒布线宜用于室内、外场所，但对金属导管、金属 槽盒有严重腐蚀的场所不宜采用 建筑物顶棚内，宜采用金属导管布线、带盖封闭金属槽盒 可挠金属电线保护套管布线宜用于室内、外场所，但在易受机械损伤 的场所不宜采用明敷设,建筑物顶棚内，可采用普利卡管布线。 地面内暗装金属槽盒布线宜用于正常环境下大空间且隔断变化多、用电
电线电缆的选择与敷设共37页文档
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
电线电缆的选择与敷设
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
பைடு நூலகம்

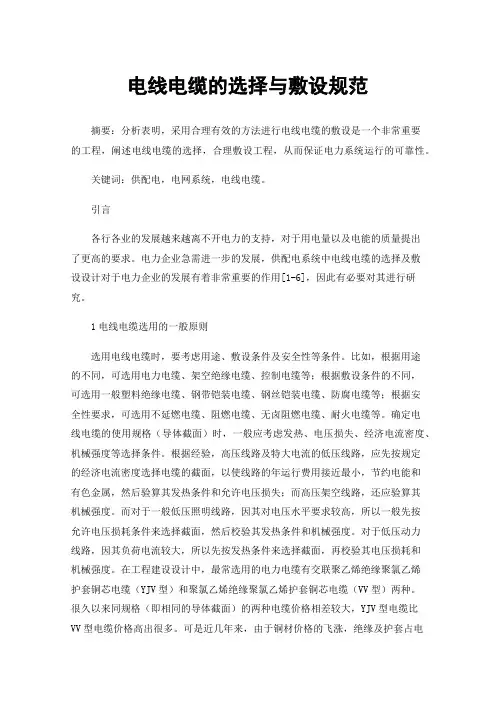

电线电缆的选择与敷设规范
电线电缆的选择与敷设规范摘要：分析表明，采用合理有效的方法进行电线电缆的敷设是一个非常重要的工程，阐述电线电缆的选择，合理敷设工程，从而保证电力系统运行的可靠性。
关键词：供配电，电网系统，电线电缆。
引言各行各业的发展越来越离不开电力的支持，对于用电量以及电能的质量提出了更高的要求。
电力企业急需进一步的发展，供配电系统中电线电缆的选择及敷设设计对于电力企业的发展有着非常重要的作用[1-6]，因此有必要对其进行研究。
1电线电缆选用的一般原则选用电线电缆时，要考虑用途、敷设条件及安全性等条件。
比如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
确定电线电缆的使用规格（导体截面）时，一般应考虑发热、电压损失、经济电流密度、机械强度等选择条件。
根据经验，高压线路及特大电流的低压线路，应先按规定的经济电流密度选择电缆的截面，以使线路的年运行费用接近最小，节约电能和有色金属，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
而对于一般低压照明线路，因其对电压水平要求较高，所以一般先按允许电压损耗条件来选择截面，然后校验其发热条件和机械强度。
对于低压动力线路，因其负荷电流较大，所以先按发热条件来选择截面，再校验其电压损耗和机械强度。
在工程建设设计中，最常选用的电力电缆有交联聚乙烯绝缘聚氯乙烯护套铜芯电缆（YJV型）和聚氯乙烯绝缘聚氯乙烯护套铜芯电缆（VV型）两种。
很久以来同规格（即相同的导体截面）的两种电缆价格相差较大，YJV型电缆比VV型电缆价格高出很多。
可是近几年来，由于铜材价格的飞涨，绝缘及护套占电缆的比重越来越小，相同规格的YJV型电缆和VV型电缆价格越来越接近；但是同规格的YJV型电缆电流载流量比VV型电缆要高出许多。

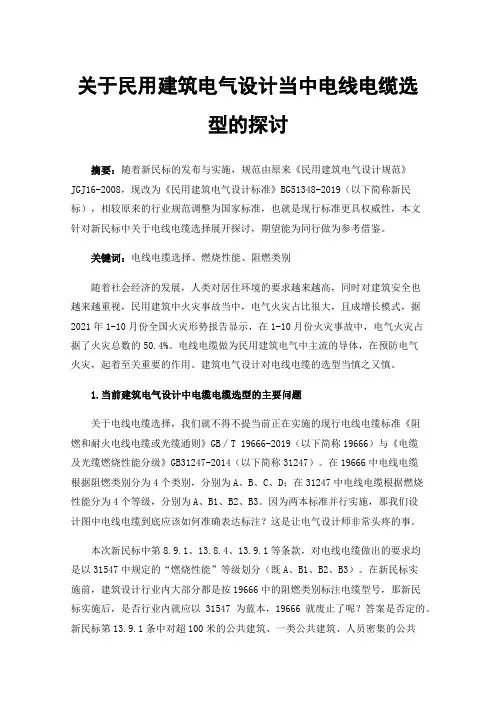

关于民用建筑电气设计当中电线电缆选型的探讨
关于民用建筑电气设计当中电线电缆选型的探讨摘要：随着新民标的发布与实施，规范由原来《民用建筑电气设计规范》JGJ16-2008，现改为《民用建筑电气设计标准》BG51348-2019（以下简称新民标），相较原来的行业规范调整为国家标准，也就是现行标准更具权威性，本文针对新民标中关于电线电缆选择展开探讨，期望能为同行做为参考借鉴。
关键词：电线电缆选择、燃烧性能、阻燃类别随着社会经济的发展，人类对居住环境的要求越来越高，同时对建筑安全也越来越重视，民用建筑中火灾事故当中，电气火灾占比很大，且成增长模式，据2021年1-10月份全国火灾形势报告显示，在1-10月份火灾事故中，电气火灾占据了火灾总数的50.4%。
电线电缆做为民用建筑电气中主流的导体，在预防电气火灾，起着至关重要的作用。
建筑电气设计对电线电缆的选型当慎之又慎。
1.当前建筑电气设计中电缆电缆选型的主要问题关于电线电缆选择，我们就不得不提当前正在实施的现行电线电缆标准《阻燃和耐火电线电缆或光缆通则》GB∕T 19666-2019（以下简称19666）与《电缆及光缆燃烧性能分级》GB31247-2014（以下简称31247）。
在19666中电线电缆根据阻燃类别分为4个类别，分别为A、B、C、D；在31247中电线电缆根据燃烧性能分为4个等级，分别为A、B1、B2、B3。
因为两本标准并行实施，那我们设计图中电线电缆到底应该如何准确表达标注？这是让电气设计师非常头疼的事。
本次新民标中第8.9.1、13.8.4、13.9.1等条款，对电线电缆做出的要求均是以31547中规定的“燃烧性能”等级划分（既A、B1、B2、B3）。
在新民标实施前，建筑设计行业内大部分都是按19666中的阻燃类别标注电缆型号，那新民标实施后，是否行业内就应以31547为蓝本，19666就废止了呢？答案是否定的。
新民标第13.9.1条中对超100米的公共建筑、一类公共建筑、人员密集的公共场所、长期有人滞留的地下建筑都做出了明确要求，对二类高层公共建筑、住宅建筑未做要求，那遇到这类建筑我们到底应该如何选择？根据《住宅建筑电气设计规范》JGJ 242-2011第6.4.3条要求“高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。
常用电线电缆的选型及敷设要求
常用电线电缆的选型及敷设要求本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。
01在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。
对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。
①普通电缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV。
②阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
该线缆通常指能通过GB/T18380.3(等同IEC60332-3)试验合格的电线电缆。
包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.③耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。
通常指通过GB/T12666.6(等效IEC60331)试验合格的电线电缆。
包括具有耐火性的聚氯乙烯绝缘电线NHBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.④无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。
通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。
无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。
通常把能通过GB/T17650.2(等同IEC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 60332-3)及GB/T12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。
民用建筑中电缆的选择
民用建筑中电缆的选择随着社会的发展，民用建筑的规模越来越大，而建筑中的电缆作为联系电气供电的重要部分，也逐渐成为建筑师和电气工程师所关注的焦点。
因此，对于复杂和巨大的建筑设计方案，选择适当的电缆系统变得尤为重要。
电缆的种类常见的电缆分为 PVC、 XLPE、绝缘聚氯乙烯等。
其中PVC电缆由于其材料成本低，使用广泛。
但是随着社会的发展，人们对于电缆的质量要求越来越高，PVC电缆的耐久性及使用寿命相对较低；而XLPE电缆表面清洁、绝缘性强，使用寿命较长，是目前较为普遍使用的一种电缆。
电缆的选择原则1. 供电负荷供电负荷是建筑电气设备的主要考虑因素，它直接关系到电缆的输送能力。
如果供电负荷大，应该选择输送能力更强的电缆。
在建筑电气设计中，应该对输送电缆的数量和截面积进行计算，以确定所需的电缆。
2. 绝缘性能绝缘性能是评价电缆的关键性能指标之一，直接影响电缆安全运行和设备工作。
在高温环境下，电缆绝缘层可能会被烧毁或老化，从而导致电缆失效。
因此，必须选择具有优良绝缘性能的电缆，以确保电缆的安全性和稳定性。
3. 阻燃性能阻燃性是评价电缆安全性能的重要指标之一，直接关系到火灾的发生和扩散。
随着建筑火灾事故的增多，普通的电缆很难承受火灾的考验。
因此，在选择电缆时，应该优先考虑防火性能更好的电缆。
4. 使用环境建筑物的使用环境不尽相同，一般分为室内和室外两种环境。
不同的环境对电缆的要求也略有不同。
室内电缆应该具有柔韧性、耐磨损、阻燃等性能；而室外电缆则应具有防水、耐热、耐腐蚀等性能。
5. 质量保证在选择电缆时，还需要考虑质量保证的问题。
通常选择大品牌的电缆厂家，他们能够提供更加完善的质量保证体系、更加严格的质量检测和监管，确保出厂的每个电缆都具有稳定性和可靠性。
综上所述，电缆在建筑中的选取从供电负荷、绝缘性能、阻燃性能、使用环境和质量保证等角度进行综合考虑。
为了保证整个建筑的电气系统具有可靠性、稳定性和耐受性，在选取电缆的时候一定要进行详细的考察和咨询，最终选择适合的电缆。
民用建筑电气设计中电线电缆的选型及敷设要求
民用建筑电气设计中电线电缆的选型及敷设要求一、电线电缆的选型1.根据电流载荷选择导线截面积：根据建筑物的用电负载情况和线路长度，选择合适的导线截面积，以确保线路的电流载荷能够正常运行。
一般来说，随着用电负载的增加，导线截面积也需要增大。
2.根据电压等级选择电缆型号：根据建筑物的电压等级要求，选择符合标准的电缆型号。
常用的低压电缆包括VVRP、VV、VV22等，高压电缆包括YJV、YJV22等。
3.根据敷设环境选择电缆外护层：根据电缆的敷设环境，选择适当的电缆外护层材料。
如在低温环境下，应选择低温耐寒的电缆；在酸碱腐蚀环境下，应选择耐腐蚀的电缆。
4.根据安全要求选择阻燃性能：为了确保建筑物在发生火灾时能够及时疏散人员，电线电缆应具备良好的阻燃性能。
因此，在选型时，应选择阻燃性能符合要求的电线电缆。
二、电线电缆的敷设要求1.敷设路径规划：根据设计要求和布线图，合理规划电线电缆的敷设路径，避免交叉、缠绕等问题。
在规划路径时，还需考虑线路的可维修性和易更换性。
2.保护措施和回路划分：对于容易受到外力损害的电线电缆，应采取相应的保护措施，如设置护管、套管和护铠等。
同时，还需根据实际情况合理划分回路，避免电力负荷过大而影响线路的安全运行。
3.接头和绝缘处理：在电线电缆的敷设过程中，需要进行接头处理和绝缘处理。
接头应采用符合标准的连接器材，并进行正确的接头处理，以确保接头的可靠性。
绝缘处理则可以采用绝缘胶带等材料进行包裹，增强线路的绝缘性能。
4.敷设弯曲半径要求：为了避免电线电缆在弯曲处损坏，敷设过程中需要遵循弯曲半径的要求。
一般来说，低压电线电缆的最小弯曲半径约为电缆外径的4-5倍，高压电线电缆的最小弯曲半径约为电缆外径的10倍。
5.消防通道和标识：在电线电缆的敷设过程中，应确保消防通道的畅通，并设置电线电缆的标识，方便日后维修和更换。
综上所述，电线电缆的选型和敷设要求对于建筑的电气安全和可靠运行起着重要的作用。
电缆的设计选型和敷设的规定
电缆择与敷设统一规定
1. 总的要求 电缆选择与敷设设计应遵照以下规定：
1.1 《电力工程电缆设计规范》GB50217-94； 1.2 《导体和电器选择设计技术规定》SDGJ14-86 第三章部分； 1.3 本院“发电厂、变电所电缆防火阻燃和火灾报警的设计技术统一规定”等。 2. 电缆选择 2.1 电缆选型见附录 A。
2.2 除灰、除尘、输煤、燃油及其它易燃易爆场所的动力电缆和控制电缆采用 C 级阻燃 电缆；其它辅助车间采用普通电缆；动力电缆一般选用多芯铜导体电缆；
2.3 重要的消防系统、火灾报警系统、不停电电源、直流跳闸回路和事故保安电源等使用 的动力电缆和控制电缆采用耐火铜导体电缆。
2.4 6kV 动力电缆选用交联聚乙烯绝缘电缆。6kV 动力电缆的绝缘水平应为 133%额定电 压。
支架
6kV
单层
0.7
0.8
0.8
380/220V
三层 二层
0.5
0.55
0.8
0.55
0.65
0.8
3. 电缆敷设及制图要求 3.1 排列顺序，由上至下排列如下：
1
6kV ↓
380V ↓
220V ↓ 直流 ↓ 控制 ↓ 通讯
电缆择与敷设统一规定
3.2 允许弯曲半径如下：
聚乙烯电缆：10 倍电缆外径。
3.5 防火要求，按第 1.3 条规定执行，并进一步明确如下：
3.5.1 动、控电缆应尽量分开敷设；分不开时应作隔离处理；在同一通道上下层布置时 也应采取隔离措施。
3.5.2 应将消防水系统、事故照明及直流电源等重要的回路的电缆尽量布置在两个独立 的通道内。
3.5.3 主通道与分支通道之间，两台机组之间，厂区进入建筑物处应设防火墙。
民用建筑电气设计中电线电缆得选型及敷设要求
民用建筑电气设计中电线电缆得选型及敷设要求核心提示:文章梳理了住宅建筑电气设计中电线电缆得选型,简述除住宅外其它民用建筑电气设计中电线电缆得选型;并探讨配电线路得敷设要求。
1 前言电线电缆作为建筑电气不可或缺得组成部分,它得运用范围极其广泛。
随着建筑物内电气负荷得日益增长,线缆燃烧造成得电气火灾也频繁发生。
同时,一旦火灾发生,消防设备得安全可靠运行,也需要电线电缆得保障。
因此,建筑电气中电线电缆得选用,不仅关系到用电设备得正常使用,关系到建筑电气得工程造价,更重要得就是关系到电气使用得安全性,甚至建筑内人员得人身安全。
本文更多得从消防得角度结合工程经验,根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范与上海市工程建设规范《民用建筑电线电缆防火设计规程》得规定,按普通、消防负荷两部分,从消防供电干线、应急照明与火灾自动报警等三方面,梳理了各级别民用建筑应选用得电线电缆型式及其敷设方式。
2 常用电力电缆类型在目前得建筑电气设计中,常用得线缆可分为以下几类:普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆与矿物绝缘电缆。
对应上述得各类线缆,不同得厂家有不同得产品,但基本得要求与定义就是一致得。
本文仅列举笔者设计中常用得线缆类型。
(1)普通线缆主要指聚氯乙烯绝缘电线BV线与交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV、(2)阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力得电线电缆。
该线缆通常指能通过GB/T183 80、3(等同IEC60332-3)试验合格得电线电缆。
包括具有阻燃性得聚氯乙烯绝缘电线ZR BV线与具有阻燃性得交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV、(3)耐火线缆在规定温度与时间得火焰燃烧下,仍能保持线路完整性得电线电缆。
通常指通过GB／T 12666、6(等效IEC60331)试验合格得电线电缆。
包括具有耐火性得聚氯乙烯绝缘电线N HBV线与具有耐火性得交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV、(4)无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY:材料不含卤素,燃烧时产生得烟尘较少并且具有阻止或延缓火焰蔓延得电线电缆。
建筑水电安装工程中的电线电缆选择规范要求
建筑水电安装工程中的电线电缆选择规范要求建筑水电安装工程中的电线电缆选择规范要求是确保建筑物内电气设备正常运行和人身安全的重要一环。
在建筑水电安装过程中，正确选择电线电缆材料和规格，符合国家相关标准和规范，可以有效降低电气故障风险，保障建筑物的使用安全和电气设备的长期可靠性。
本文将结合相关规范，就建筑水电安装工程中电线电缆的选择规范要求进行详细探讨。
一、电线电缆的种类与分类根据国家标准《建筑电气设计规范》和《电气装置的电线与电缆选择》(DGB J16-2007)，建筑水电安装工程中常用的电线电缆主要包括交联聚乙烯绝缘电力电缆、聚氯乙烯绝缘电力电缆、高温导体电缆、低烟无卤阻燃电缆等。
根据用途和电气性能的不同，电线电缆可细分为照明电缆、电力配电电缆、控制电缆、通信电缆等多种分类。
二、电线电缆选择的基本原则1. 符合国家相关标准和规范在建筑水电安装工程中，电线电缆的选择必须符合国家相关标准和规范，如中国国家标准GB、行业标准JG、JJG等。
根据不同用途和场所的不同，还需考虑相关行业标准和规范的要求。
2. 适应环境条件和使用要求根据电线电缆所处环境的条件，选择具有耐高温、耐寒、耐腐蚀等特性的电线电缆。
同时，还需根据实际使用要求考虑电线电缆的导电性能、耐磨性、耐老化性等。
3. 电线电缆的截面面积与负荷的匹配根据建筑电气负荷计算，合理选择电线电缆的截面面积，以确保正常输送电能和电流。
电线电缆截面面积选择过小，容易引起电线发热、短路等安全事故，选择过大则增加了工程成本。
4. 电线电缆的敷设方式根据电缆敷设的方法和要求，选择合适的电线电缆，如在地下敷设中，需选择具有耐压承力能力的电缆，而在电线电缆穿越建筑物结构时，则需要选择柔性电缆。
三、电线电缆的选型流程1. 根据建筑电气负荷进行计算，确定电缆所需要的截面面积和额定电流。
2. 根据所处环境条件，选择具有耐高温、耐寒、耐腐蚀等特性的电线电缆。
3. 查阅相关国家标准和规范，选择符合要求的电线电缆。
电气工程中的线缆规范要求与选择原则
电气工程中的线缆规范要求与选择原则电气工程中线缆的规范要求与选择原则电气工程中，线缆是不可或缺的一部分，它承担着电能传输的重要任务。
为确保电气系统的安全运行和可靠性，线缆的规范要求和选择原则变得尤为重要。
本文将探讨电气工程中线缆规范要求与选择原则，并对其进行详细阐述。
一、线缆规范要求在电气工程中，线缆的规范要求包括以下几个方面：1. 绝缘材料的选择线缆的绝缘材料是确保电能传输安全可靠的关键。
根据电气工程需求，绝缘材料应具备耐高温、耐电压、耐磨损等特性。
常用的绝缘材料有交联聚乙烯、聚氯乙烯等。
2. 阻燃性能要求考虑到线缆在工作中可能遭受的火灾风险，其阻燃性能要求尤为重要。
线缆应具备自灭火和阻止火焰蔓延的特性，以保证火灾发生时尽可能减少损失。
3. 电缆屏蔽措施在电气工程中，线缆可能遭受来自其他电磁源的干扰。
为防止信号传输受到干扰，线缆的规范要求中通常包括电缆屏蔽措施，如金属层包围或电磁屏蔽罩的使用。
4. 尺寸和颜色要求线缆在安装和维护过程中需要被区分开来，因此规范要求中通常会包括线缆尺寸和颜色的要求，以方便工程师进行正确连接和管理。
二、线缆选择原则在选择线缆时，我们需要考虑以下几个选择原则：1. 电气参数匹配线缆的选择应该根据电气工程的实际需求来确定。
包括电压等级、电流负载以及电缆的额定电流等参数需要与工程要求相匹配。
2. 环境适应性不同环境下的电气工程对线缆的要求也不同。
在酸碱、高温、潮湿等特殊环境中，线缆需要具备特殊的功能，如耐腐蚀、耐高温、防水等性能。
3. 机械强度线缆在安装和运行过程中经常会受到机械力的作用，因此线缆的机械强度也是选型的重要参考因素。
不同工程对线缆的机械强度需求不同，需要根据实际情况进行选择。
4. 成本效益考虑在选择线缆时，需要综合考虑成本因素。
不仅要考虑线缆本身的价格，还要考虑线缆的使用寿命、维护成本等方面的因素，以确保选择的线缆在成本和性能方面都能够达到最佳效果。
综上所述，电气工程中线缆规范要求与选择原则是确保电气系统安全可靠运行的关键。
电缆敷设及选择要求
7 电缆选择及敷设7.1电缆选择7.1.1 电缆应根据周围环境、用电设备的技术参数和敷设方式等条件进行选择。
7.1.2 电缆芯线应采用铜芯。
7.1.3 电缆绝缘水平的选择原则：1 交流系统中电力电缆缆芯的相间额定电压，不得低于使用回路的工作线电压；2 交流系统中电力电缆缆芯与绝缘屏蔽或金属套之间额定电压的选择，对于中性点直接接地或经低阻抗接地的系统，当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。
对于中性点不接地或经高阻抗接地的系统，不宜低于133%的使用回路工作相电压；3 控制电缆额定电压的选择，应不低于该回路工作电压，满足可能经受的暂态和工频过电压的要求。
一般宜选用450/750V。
当外部电气干扰影响很小时，可选用较低的额定电压。
7.1.4 装置区宜采用阻燃型交联聚乙烯绝缘电缆，爆炸和火灾危险环境中架空敷设的电缆应采用阻燃型电缆，火灾报警电缆应选择防火电缆，移动式电气设备的供电线路，应采用橡皮绝缘电缆。
7.1.5 电缆明敷时，宜采用有塑料护套的电缆，有可能存在机械损伤时，应采用相应的防护措施；电缆直埋敷设时，应有加强外护层或钢带铠装外护层的电缆。
7.1.6 控制、信号、测量、网络电缆的选择宜符合下列规定：1 强电回路控制电缆，除位于超高压配电装置或与高压电缆紧邻并行较长，需抑制干扰情况外，可不含金属屏障。
当位于存在干扰影响的环境又不具备有效抗干扰措施时，益有金属屏蔽；2 下列情况的回路，相互间不宜合用一根控制电缆：a}弱电信号、控制回路与强电信号、控制回路；b}低电平信号与高电平信号回路；不同馈电回路的断路器、接触器控制回路；同一馈电回路的电力线路与控制回路。
3 计算机系统控制电缆的选择应符合下列规定：a}开关量信号，可采用总屏蔽电缆；b} 高电平模拟信号，宜用对绞线芯总屏蔽电缆，必要时也可用对绞线芯分屏蔽电缆；低电平模拟信号或脉冲量信号,宜采用对绞线芯分屏蔽电缆，必要时也可采用对绞线芯分屏蔽复合总屏蔽电缆；c}用于计算机通信的网络及串行通信电缆可采用对绞线芯分屏蔽复合总屏蔽电缆、同轴电缆或光纤电缆；d}电缆缆芯最小截面不应小于0.5mm2，双绞线绞距不应小于60mm，电缆耐压不应低于500V；7.1.7 电力电缆截面的选择应满足下列规定：1 最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。
第七章电线电缆的选择与敷设
包覆层
铝合金电缆
内护层: 增加电缆绝缘的耐压作用，并且防水、防潮 铠装层:防止受到外界的机械力作用
外护层 外被层:保护铠装层、防腐
3.预分支电缆
预分支电缆——电缆生产厂家在生产主干电缆时按用户设 计图纸预制分支线的电缆，是近年来的一项新技术产品。
预分支电缆适用于低压配电系统采用树干式接线、分支部 位有规律分布且固定不变的场合，如用于高层民用建筑电气竖 井的垂直配电干线、隧道、机场、桥梁、公路等照明配电干线 等。
保护动作时间：
对电动机等馈线的电缆，取主保护动作时间。当主保护有死区时，应取 对该死区起作用的后备保护动作时间，并应采用相应的短路电流值计算。对 其他电缆，宜取后备保护动作时间，并应采用相应的短路电流值计算。
2. 低压绝缘电线和电缆的短路热稳定条件
1）当短路持续时间大于0.1s但不大于5s时，满足短路热稳
解 （1）先按1 0 U x n 2 Q 1 l1Q 2l2
r 1 0 0 0 k W 3 k m + 8 0 0 k W 5 k m 0 . 3 5 k m 5 0 0 k v a r 3 k m + 3 0 0 k v a r 5 k m
低压配电系统常用的封闭式母线干线，其结构是三相四 线制母线封闭在走线槽或类似的壳体内，并由绝缘材料支 撑或隔开，故又称为母线槽。
母线槽按绝缘方式分有：
➢密集绝缘母线槽——将裸母线用绝缘材料覆盖后，紧贴通道壳体放置
，有较好的热传导和动稳定性，大电流母线槽推荐首选密集绝缘式；
➢空气绝缘母线槽——将裸母线用绝缘衬垫支承在壳体内，靠空气介质
总的电压损失
U%101 Un 2 i n1(PW iRW i Q W iXW i)
若以各负载功率来计算，则
电线电缆的选择及敷设安装技术
电线电缆的选择及敷设安装技术摘要:随着经济的突飞猛进、科技的进步,农网和城网的建设中开始大量应用电力电缆。
为了减少电缆铺设施工对城市内道路交通的冲击,提高城市市容、市貌,施工企业也在不断提高电缆施工人员水平，以降低线路事故发生率,增长线路寿命,增加电力系统的安全性。
本篇重点研究电线电缆选型和铺设安装工艺。
关键词:电线电缆;选择;敷设安装一、电缆导体的选择:电线电缆导体主要采用铜和铝，铝的电阻率（0.028264Ω·mm2/m）比铜的电阻率（0.017241Ω·mm2/m）大1.6倍，同样的电流，铝电缆的长度和截面比铜电缆的电气损耗大1.6倍。
但铜的比重（8.89kg/dm3）比铝的比重（2.703 kg/dm3）大3.3倍，也就是说，同样重量的两种金属制造同样长度的电缆，铝电缆的截面将比铜电缆的截面大3.3倍，考虑到电阻率因素后，用铝电缆的电压损失却比铜电缆的电压损失小1倍，而同样重量的铜的价格是铝的4倍。
这种分析表明，相同重量下，选择铝比选择铜的电损要小一倍，金属成本要小4倍。
如果同样选用铜和铝的电缆按电压损失计算，考虑到制造铝电缆会增加绝缘和护层的成本，投资也会下降4-5倍。
在没有发明铜铝铸造的接头之前，国家提倡以铝代铜的政策时，一些工厂的主干线大多采用裸铝绞线和铝电缆，然而电气事故频繁发生，不得不将电气线路改造为铜电缆，电气事故立即急剧减少。
根本原因是铜铝接头，断路器端子是铜的，铝电缆端子直接连接在典型的铜铝接头上，两种熔点不同的金属相连，铝金属熔点低，化学性质活泼易氧化，铝的氧化络合物和电阻率又极高，当电流高时只要稍一发热，就会引发恶性循环，此时接头必然断裂，暂时没断只是时间问题没有例外。
现在有了铜铝过渡线端子，铜和铝是分子间隙连接，铜铝接头的危害成为历史，可以放心大胆的选择铝芯电缆。
铝芯电缆导体标称截面比要使用的铜芯电缆的导体截面增加80%以上，而不是比铜芯电缆大一个档次。
住宅项目电线电缆选择标准
奥园住宅项目电线电缆选择标准（2017年版）编制目的：为适应集团快速发展，不断提高项目开发设计水平，在满足使用要求的前提下，以经济、成熟为原则，统一集团所有住宅项目电线电缆选型、敷设方式做法，能够有效简化线缆类型与施工工艺，直接节约线缆费用及缩短施工时间。
适用范围：集团所有住宅项目（含底层商铺，建筑高度＜100m）一、高低压配电系统线缆设计标准1.高压部分1.1线缆选择a.从市政变电站至小区高压进线柜、高压出线柜至变压器均采用铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装聚氯乙烯外护套阻燃电力电缆，电缆使用等级为8.7/15KV，即ZR-YJV22-8.7/15KV。
b.从变压器至低压配电柜采用五芯密集式母线槽,应采用TN-S供电系统。
c.如当地供电部门有特殊要求，按当地供电部门要求执行。
1.2敷设方式a.红线范围内的室外高压进线采用直埋暗敷至地下室侧壁（侧壁预留刚性防水套管），并设置电缆检查井；从地下室侧壁至高压进线柜，采用封闭式金属线槽吊装敷设。
b.红线外部分，应根据实际情况，结合当地供电局要求，以最经济、合理的方式敷设。
2.低压部分2.1线缆选择a.一类高层住宅建筑，且54＜建筑高度（H）＜100m，其低压部分的线缆选择，按下表要求进行选择：注：裙楼地下室的消防负荷，如因审图要求，其干线可采用矿物绝缘电缆，支线采用低烟无卤耐火型电缆。
b.二类高层住宅建筑，其低压部分的线缆选择，按下表要求进行选择：c.单、多层民用建筑,其低压部分的线缆选择，按下表要求进行选择：单、多层民用建筑低压配电系统线缆选择表（建筑高度≤27m ）d.从柴油发电机到低压配电柜宜采用铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆，即ZR-YJV 型。
当计算电流较大时，可选择普通密集型母线槽。
e.应急照明、疏散指示的线缆选择参照对应的消防配电线路选型。
2.2敷设方式a.室内电缆均采用明敷的方式，可采用封闭式金属线槽或穿金属导管布线。
浅谈电线电缆的选型和安装敷设
浅谈电线电缆的选型和安装敷设电线电缆是电力、通讯设备的基本材料，其选型和安装敷设对于电力系统和通讯系统的正常运行起着至关重要的作用。
本文将从选型和安装敷设两个方面对电线电缆进行浅谈。
选型是指根据实际工程需求选择合适的电线电缆产品。
选型的原则主要包括适用性、可靠性、安全性、经济性和环保性。
首先，电线电缆的选型应根据不同的工程需求选择适用的电线电缆，包括导线材料、截面面积、绝缘材料等。
其次，电线电缆的可靠性是选型的重要考虑因素，切勿因为节省成本而选择质量差的产品。
再次，电线电缆的安全性也是选型的关键因素，必须符合国家标准和行业规范。
此外，电线电缆的经济性和环保性也是选型时需要考虑的因素，选用价格适中且环保的产品可提高工程的整体经济效益。
安装敷设是指将选好的电线电缆按照规定的要求和标准进行安装和铺设。
安装敷设的原则主要包括布线规划、安全措施、距离与间距、保护措施和接地等。
首先，布线规划是安装敷设的前提和基础，应根据工程需求和实际情况进行合理布置，避免过长线路和过多的分支。
其次，安全措施是为了避免电线电缆在敷设过程中受到机械损伤，应采取绝缘措施和防护措施，确保安全。
再次，距离与间距的确定是为了保证电线电缆敷设的合理性和安全性，根据不同电缆的特点和工程需求进行合理设置。
此外，保护措施也是安装敷设的重要内容，可采用金属管道、电缆槽、沟渠等方式进行保护。
最后，接地是电线电缆安装敷设的重要环节，应确保电线电缆与地面的良好接地，以保证电力系统的正常运行和人身安全。
总之，电线电缆的选型和安装敷设对于电力系统和通讯系统的正常运行起着至关重要的作用。
选型时应根据实际工程需求选择合适的电线电缆产品，注意适用性、可靠性、安全性、经济性和环保性。
安装敷设时应合理布线规划、采取安全措施、确定距离与间距、采取保护措施和保证良好接地。
只有通过正确的选型和安装敷设，才能保证电线电缆的正常运行和系统的安全稳定。
民用建筑电气设计中的导线选择
民用建筑电气设计中的导线选择摘要：电缆线在民用建筑的使用中至关重要，不仅关系到电气的使用，而且也事关安全。
所以在电气设计中导线选择十分重要。
本文从导线的使用环垅、敷设方式、机械强度、发热条件、电压损失、经济电流密度等多个方面介绍了导线类型和截面的选择。
关键词:导线选择􀀁 条件􀀁 截面Abstract: the cable in civil building is of vital importance to use, is not only related to the use of electric, and and also on the security. So at the electric wire in the design of important to choose. This paper, from the use of the wire loop long, laying methods and mechanical strength, heating conditions, voltage loss, economic current density and so on many aspects introduces the types and the choice of wire section.Key Words：line connection, condition, section正确地选择导线截面在民用建筑电气设计中至关重要,正确选择导线不仅对于民用建筑配电系统的可靠合理运行非常重要，对于建筑的防火用电安全以及建筑造价的控制也同样重要。
另外，合理选择导线对于节约有色金属和电能的作用也是不可忽视的。
1 导线的选择1.1 导线的选择种类根据不同标准导线的类型可以分为以下几种。
根据使用材料不同可以分为：铝芯线、铜芯线、角钢滑触线；根绝绝缘以及保护层不同可以分有：橡皮绝缘导线、塑料绝缘导线、氯丁橡皮绝缘导线、聚氯乙稀绝缘聚氯乙稀护套导线（以上统称电线）等, 以及油浸纸绝缘电力电缆、聚氯乙稀绝缘及护套电力电缆、橡皮绝缘电力电缆、交联聚氯乙稀绝缘聚氯乙稀护套电力电缆(以上统称电缆)等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
民用建筑电气设计中电线电缆的选型及敷设要求发布日期：2015-04-29 来源：《电气&智能建筑》作者：张晓萍张渊张哲核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。
1 前言电线电缆作为建筑电气不可或缺的组成部分，它的运用范围极其广泛。
随着建筑物内电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。
同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。
因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑内人员的人身安全。
本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范和上海市工程建设规范《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

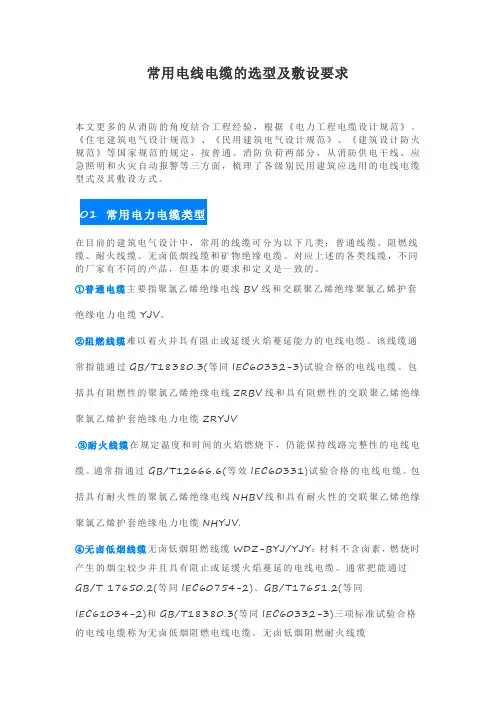

2 常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。
对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。
本文仅列举笔者设计中常用的线缆类型。
（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
该线缆通常指能通过GB/T183 80.3(等同IEC60332-3)试验合格的电线电缆。
包括具有阻燃性的聚氯乙烯绝缘电线ZRB V线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。
通常指通过GB／T12666.6(等效IEC60331)试验合格的电线电缆。
包括具有耐火性的聚氯乙烯绝缘电线N HBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.（4）无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。
通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/ T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。
无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。
通常把能通过GB/T17650.2(等同IEC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 6 0332-3)及GB/T12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。
（5）矿物绝缘电缆用矿物(如氧化镁)作为绝缘材料的电缆。
通常由铜导体、矿物绝缘、铜护套构成，不含有机材料；并且具有不燃、无烟、无毒和耐火的特性。
3 住宅建筑中电线电缆的选型及敷设要求住宅建筑中电线电缆的选型，主要参照《住宅建筑电气设计规范》和《民用建筑电气设计规范》中的规定。
（1）普通负荷用电线电缆根据规范，多层住宅及高层住宅中公共区域暗敷的普通负荷线缆均可采用交联聚乙烯Y JV电力电缆或聚氯乙烯BV电线；而高层住宅中公共区域明敷的普通负荷用线缆，在火灾时被延燃的可能性较大，为降低对建筑内人员的危害，应采用无卤低烟阻燃WDZ-BYJ/YJ Y电缆和电线供电；住宅户内线路现都采用穿管暗敷方式，即使发生火灾，短时间内电线全部燃烧的可能性较小，燃烧产生的卤化物含量和影响范围有限，故均可以采用BV线穿管暗敷。
其中，眀敷方式包括电缆直接眀敷、电缆敷设在梯架里和电线穿保护导管眀敷，电缆在槽式桥架内敷设如安装在有效结构防护体之外（如敷设在吊顶内）视为明敷，电缆在电气竖井内敷设不属于眀敷。
穿管敷设时可采用电线。
（2）消防负荷用电线电缆消防负荷用电线电缆，针对消防供电干线、应急照明和火灾自动报警线路三部分分别应选用不同类型的线缆（见表1）。
4 其它民用建筑中电线电缆的选型及敷设要求4.1 普通负荷用电线电缆在一般工程中，选用交联聚乙烯绝缘YJV电缆和聚氯乙烯BV电线。
对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用无卤低烟阻燃WDZ-BYJ/YJY线缆。
《民用建筑电线电缆防火设计规程》进一步对各场所进行了分级，以明确各场所应选用的电线电缆（见表2）。
据此，普通负荷供电所用线缆，直埋敷设和穿管暗敷的电缆可采用普通电缆YJV，除此之外的用于特级、一级场所的电线电缆应采用无卤低烟型WDZ-BYJ/YJY，用于二级场所的电线电缆宜采用无卤低烟型WDZ-BYJ/YJY.用于普通设备线路的电线在穿管敷设时，可采用普通电线BV.当电线电缆成束敷设时，为避免火灾时线缆延燃，应采用阻燃电线电缆ZRBV/YJV；在外部火势作用下，需保持线路完整性、维持通电的场所，其线路应采用耐火电线电缆NH BV/YJV或矿物绝缘电缆BTTZ.用于特级、一级场所中的特别重要负荷的电源主干线路宜采用矿物绝缘电缆BTTZ.用于重要的木结构公共建筑的电源主干线应采用矿物质绝缘电缆BT TZ.4.2 消防负荷用电线电缆消防负荷用电线电缆主要参照《民用建筑电气设计规范》、《民用建筑电线电缆防火设计规程》和新版《建筑设计防火规范》中的规定。
规范中表4.0.1中所示特级场所的消防设施供电干线采用矿物绝缘电缆BTTZ；应急照明采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆；火灾自动报警线路采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆。
一级场所的消防设施供电干线宜采用矿物绝缘电缆BTTZ，可以采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆；应急照明采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆；火灾自动报警线路采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆。
暗敷部分可以用阻燃耐火ZNBV/ YJV线缆。
二级、三级场所的消防设施供电干线采用普通阻燃耐火ZNBV/YJV线缆；应急照明采用普通耐火NHBV/YJV线缆；火灾自动报警线路采用普通耐火NHBV/YJV线缆。
5 配电线路的敷设要求电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。
《电力工程电缆设计规范》中5.2节较为详细的对于电缆敷设方式的选择做出了规定。
5.1 消防配电线路的敷设要求对于消防配电线路的敷设要求，应满足火灾时连续供电的需要，其敷设应符合下列规定：明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷；暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm；消防配电线路宜与其它配电线路分开敷设在不同的电缆井、沟内；确有困难时需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
5.2 线缆敷设的防火措施除要保证设备的正常运行外，电缆本身也需要采取防火措施，为此其敷设方式还有以下要求：（1）电线电缆敷设时，应对电缆桥架和电缆井道采取有效的防火封堵或分隔措施。
（2）电力电线电缆与非电力电线电缆宜分开敷设，如确需在同一电缆桥架内敷设时，宜采取隔离措施。
（3）敷设在同一电缆桥架内的电缆，当其非金属材料容量大于14L/m时，宜采用隔离措施。
（4）电线明敷时，在特级、一级场所应采用金属管或金属线槽敷设，在二级场所宜采用金属管或金属线槽敷设。
（5）电线暗敷时，宜采用金属管或阻燃型硬质塑料管敷设，并应敷设在不燃体结构内。
消防设备线路暗敷时，尚应满足其保护层厚度不应小于30mm的要求。
（6）矿物绝缘电缆可采用支架或沿墙明敷。
5.3 关于线缆敷设有以下几点在规范中没有明确规定，但仍值得研究（1）对于一级负荷，由双重电源供电，低压电缆出线引自不同高压所带的变压器，其电缆通常都会采用耐火阻燃电缆，但对于其变压器的高压进线电缆却没有规定。
目前有许多项目，变电所不靠外墙，高压进线电缆可能在桥架内敷设一段再进入变电所。
在这种情况下，若发生火灾，高压电缆不具备耐火能力，也就无法保证低压消防设备的安全运行。
所以，笔者认为，这种情况下，高压进线电缆应采用耐火阻燃电缆。
（2）类似的，柴油发电机引至变电所的母线如敷设在无防护的区间，应至少采用耐火母线或改为矿物绝缘电缆。
6 结束语在建筑电气设计中，首先要充分了解电线和电缆的特性，正确区分建筑物的重要性、特殊性以及火灾危险性。
根据不同的建筑物、不同的部位、不同的配套设备来选择其相对应的电线和电缆。
正确地选择电线和电缆既能满足建筑物正常使用又能保证人身财产安全，同时还要符合建筑电气节能及合理造价。
参考文献1 《电力工程电缆设计规范》（GB50217-2007）2 《住宅建筑电气设计规范》（JGJ 242-2011）3 《民用建筑电气设计规范》（JGJ16-2008）4 《建筑设计防火规范》（GB 50016—2014）5 《民用建筑电线电缆防火设计规程》（DGJ08-93-2002）6 王传行.赵逸平.工业与民用建筑电气设计中电线和电缆类型的选用[J].浙江建筑，20 09；107 汪圣昌.建筑电气中阻燃和耐火电缆的使用分析[J].城市建筑，2012；158 金海升.齐东海.民用建筑电缆选型浅析[J].《智能建筑电气技术》，2009；039 李学军.民用建筑电气防火设计中电缆的应用现工程施工[J].《现代物业•新建设》，2014；08。
