移动通信第一次实验

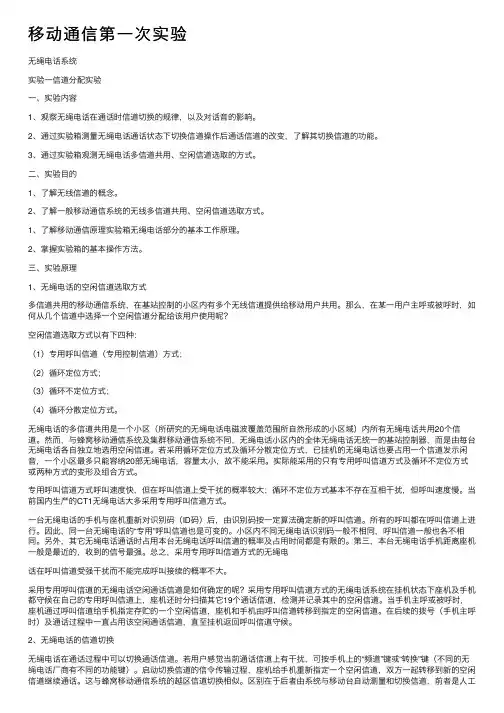

移动通信第⼀次实验⽆绳电话系统实验⼀信道分配实验⼀、实验内容1、观察⽆绳电话在通话时信道切换的规律，以及对话⾳的影响。
2、通过实验箱测量⽆绳电话通话状态下切换信道操作后通话信道的改变，了解其切换信道的功能。
3、通过实验箱观测⽆绳电话多信道共⽤、空闲信道选取的⽅式。
⼆、实验⽬的1、了解⽆线信道的概念。
2、了解⼀般移动通信系统的⽆线多信道共⽤、空闲信道选取⽅式。
1、了解移动通信原理实验箱⽆绳电话部分的基本⼯作原理。
2、掌握实验箱的基本操作⽅法。
三、实验原理1、⽆绳电话的空闲信道选取⽅式多信道共⽤的移动通信系统，在基站控制的⼩区内有多个⽆线信道提供给移动⽤户共⽤。
那么，在某⼀⽤户主呼或被呼时，如何从⼏个信道中选择⼀个空闲信道分配给该⽤户使⽤呢？空闲信道选取⽅式以有下四种：（1）专⽤呼叫信道（专⽤控制信道）⽅式；（2）循环定位⽅式；（3）循环不定位⽅式；（4）循环分散定位⽅式。
⽆绳电话的多信道共⽤是⼀个⼩区（所研究的⽆绳电话电磁波覆盖范围所⾃然形成的⼩区域）内所有⽆绳电话共⽤20个信道。
然⽽，与蜂窝移动通信系统及集群移动通信系统不同，⽆绳电话⼩区内的全体⽆绳电话⽆统⼀的基站控制器，⽽是由每台⽆绳电话各⾃独⽴地选⽤空闲信道。
若采⽤循环定位⽅式及循环分散定位⽅式，已挂机的⽆绳电话也要占⽤⼀个信道发⽰闲⾳，⼀个⼩区最多只能容纳20部⽆绳电话，容量太⼩，故不能采⽤。
实际能采⽤的只有专⽤呼叫信道⽅式及循环不定位⽅式或两种⽅式的变形及组合⽅式。
专⽤呼叫信道⽅式呼叫速度快，但在呼叫信道上受⼲扰的概率较⼤；循环不定位⽅式基本不存在互相⼲扰，但呼叫速度慢。
当前国内⽣产的CT1⽆绳电话⼤多采⽤专⽤呼叫信道⽅式。
⼀台⽆绳电话的⼿机与座机重新对识别码（ID码）后，由识别码按⼀定算法确定新的呼叫信道。
所有的呼叫都在呼叫信道上进⾏。
因此，同⼀台⽆绳电话的“专⽤”呼叫信道也是可变的。
⼩区内不同⽆绳电话识别码⼀般不相同，呼叫信道⼀般也各不相同。
