如何制作线框镂空3D模型,并用于3D打印

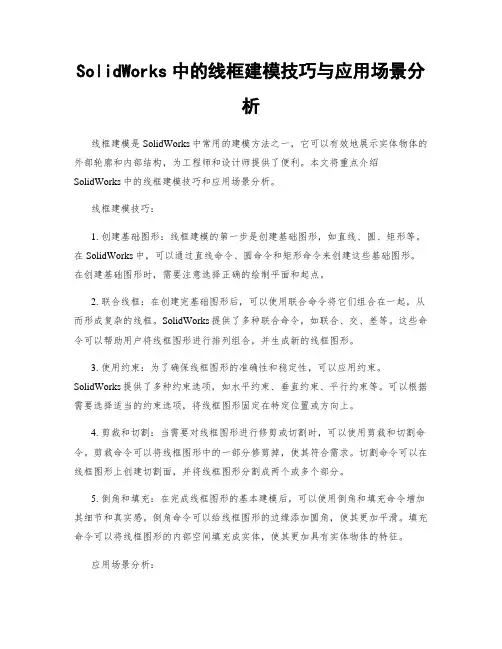

SolidWorks中的线框建模技巧与应用场景分析
SolidWorks中的线框建模技巧与应用场景分析线框建模是SolidWorks中常用的建模方法之一，它可以有效地展示实体物体的外部轮廓和内部结构，为工程师和设计师提供了便利。
本文将重点介绍SolidWorks中的线框建模技巧和应用场景分析。
线框建模技巧：1. 创建基础图形：线框建模的第一步是创建基础图形，如直线、圆、矩形等。
在SolidWorks中，可以通过直线命令、圆命令和矩形命令来创建这些基础图形。
在创建基础图形时，需要注意选择正确的绘制平面和起点。
2. 联合线框：在创建完基础图形后，可以使用联合命令将它们组合在一起，从而形成复杂的线框。
SolidWorks提供了多种联合命令，如联合、交、差等。
这些命令可以帮助用户将线框图形进行排列组合，并生成新的线框图形。
3. 使用约束：为了确保线框图形的准确性和稳定性，可以应用约束。
SolidWorks提供了多种约束选项，如水平约束、垂直约束、平行约束等。
可以根据需要选择适当的约束选项，将线框图形固定在特定位置或方向上。
4. 剪裁和切割：当需要对线框图形进行修剪或切割时，可以使用剪裁和切割命令。
剪裁命令可以将线框图形中的一部分修剪掉，使其符合需求。
切割命令可以在线框图形上创建切割面，并将线框图形分割成两个或多个部分。
5. 倒角和填充：在完成线框图形的基本建模后，可以使用倒角和填充命令增加其细节和真实感。
倒角命令可以给线框图形的边缘添加圆角，使其更加平滑。
填充命令可以将线框图形的内部空间填充成实体，使其更加具有实体物体的特征。
应用场景分析：1. 机械工程：在机械工程领域中，线框建模可以用于制作机械零件的外观图和内部结构图。
通过线框建模，工程师可以快速、准确地展示机械零件的各个部分，帮助设计和制造工作。
2. 建筑设计：在建筑设计领域中，线框建模可以用于展示建筑物的结构和构造，了解各个部分的相互关系。
通过线框建模，建筑师可以检查和修正建筑物的设计，确保其安全可靠。
3d打印教程
3d打印教程3D打印教程3D打印是一种快速制造技术，通过逐层堆积材料来制造实物模型或部件。
以下是一个简单的3D打印教程，希望能帮助你了解和学习3D打印的基本步骤。
第一步，选择合适的3D建模软件。
有许多不同的3D建模软件可供选择，如Tinkercad、Fusion 360、SolidWorks等。
选择一款你喜欢并熟悉的软件进行建模。
第二步，进行3D建模。
在软件中，你可以使用各种工具和功能来创建你想要的模型。
你可以选择简单的几何体组合，或者使用高级工具进行复杂的设计。
建模的过程需要一定的耐心和创造力。
第三步，准备模型。
一旦你完成了建模，接下来你需要准备模型进行3D打印。
这个步骤包括将模型进行导出、修复和切片。
导出模型将其保存为常见的三维文件格式（如.STL或.OBJ）。
修复模型是为了修复可能存在的几何错误或不完整的部分。
切片是将模型切割成一层一层的平面，这些平面将用于3D打印。
第四步，设置打印参数。
在准备模型的过程中，你需要设置3D打印机的一些参数，如打印速度、温度和填充密度等。
这些参数会根据你的打印需求而有所不同，你可以根据实际情况进行调整。
第五步，选择适当的材料。
3D打印机可以使用各种不同的材料进行打印，如PLA、ABS、尼龙等。
选择适合你打印需求的材料，并保证你的打印机支持该材料。
第六步，开始打印。
将切片好的模型文件加载到3D打印机，然后启动打印。
在打印过程中，你需要保持打印区域的干净和整洁，以确保打印的质量。
第七步，去除支撑物。
一旦打印完成，你需要去除模型上的支撑物。
支撑物是为了在打印过程中支撑模型的部分，帮助模型保持稳定。
你可以使用剪刀或刀具等工具小心地去除它们。
最后一步，润色和涂装。
如果你想要模型更加精美，你可以进行润色和涂装的处理。
你可以使用油漆、喷漆或其他常见的手工工具来对模型进行加工和装饰。
以上就是一个简单的3D打印教程。
希望这个教程可以帮助你入门3D打印，并激发你的创造力和想象力。
3D打印技术的工作流程和使用方法
3D打印技术的工作流程和使用方法近年来，3D打印技术正逐渐崭露头角并广泛应用于各个领域。
3D打印技术以特有的“增材制造”方式，能够快速、精确地将数字模型转化为实体物体。
本文将详细介绍3D打印技术的工作流程和使用方法，以帮助读者更好地理解和应用这一前沿技术。
一、3D打印技术的工作流程1. 建模设计：3D打印的第一步是进行建模设计。
设计师使用计算机辅助设计（CAD）软件创建一个数字模型，包括物体的形状、大小和细节等信息。
这个数字模型将作为3D打印的输入。
2. 切片处理：一旦设计师完成建模设计，数字模型将被导入切片软件进行处理。
在这一步骤中，软件将数字模型分割成一层一层的薄片，然后生成每一层的切片数据。
这些切片数据将确定3D打印机每一层打印时的运动路径。
3. 打印设置：在进行3D打印之前，操作者需要进行打印设置。
这包括选择适当的打印材料、打印机参数和打印质量等。
不同的材料和参数设置将对打印效果产生显著影响。
4. 打印操作：一旦设置完成，3D打印机就可以开始工作了。
打印机通过加热和挤压打印材料，逐层堆叠并固化每一层，直到最终构建出整个物体。
这一过程通常需要较长的时间，取决于物体的大小、复杂度和选定的打印质量。
5. 后处理：一旦打印完成，打印出来的物体还需要进行一些后处理工作。
例如，去除支撑结构、进行砂磨、喷涂或者其他装饰处理，以提高打印物体的外观和功能。
二、3D打印技术的使用方法1. 制造原型：3D打印技术最早应用于制造原型。
传统上，制造原型需要经历繁琐的加工过程，但借助3D打印技术，只需将设计好的数字模型输入到3D打印机中，即可直接打印出逼真的原型。
这种快速、精确的制造原型方法极大地缩短了开发周期，并降低了制造成本。
2. 定制产品：3D打印技术为定制产品的生产提供了可能。
通过3D打印技术，消费者可以按照自身需求和喜好，定制出独一无二的产品。
这种个性化生产的模式，为消费者带来了更多选择，并改变了传统供应链的运作方式。
如何在SolidWorks中设计出可打印的3D模型
如何在SolidWorks中设计出可打印的3D模型SolidWorks是一款广泛使用的三维计算机辅助设计（CAD）软件，它提供了强大的功能和工具，使用户能够轻松地设计出可打印的3D模型。
本文将介绍一些在SolidWorks中设计可打印的3D模型的方法和技巧。
1. 理解3D打印的基本原理在开始设计之前，了解3D打印的基本原理是很重要的。
3D打印是一种将数字模型转化为实体物体的技术，可以通过逐层堆叠物料来创建实体模型。
设计3D模型时，需要考虑到3D打印的限制和要求，例如最小壁厚、最小细节大小和支撑结构等。
2. 创建设计参数在SolidWorks中设计3D模型时，首先需要创建设计参数。
通过使用参数，可以方便地调整模型的尺寸和特征，使其适应不同的需求。
在创建参数之前，需要仔细分析设计需求，确定模型的尺寸、形状和功能等。
3. 使用基本的建模工具SolidWorks提供了各种基本的建模工具，如绘制线条、创建基础形状和拉伸、旋转或扫描特征等。
可以使用这些工具来创建基本的模型轮廓和形状。
在使用这些工具时，应该确保模型的几何形状是连续、闭合的，并且没有错误。
4. 添加细节和特征一旦模型的基本形状完成，就可以添加一些细节和特征，使其更加真实和有趣。
SolidWorks提供了各种功能和工具，如倒角、投影、孔和纹理等，可以用来增加模型的复杂性和细节。
在添加这些特征时，应该注意模型的可打印性，确保特征的尺寸和形状符合3D打印的要求。
5. 模型修复和分析在设计3D模型时，有时可能会出现模型错误或不完整的情况。
为了确保模型的可打印性，需要对模型进行修复和分析。
SolidWorks提供了一些工具和功能，如模型检查、壁厚分析和几何修复等，可以帮助用户找出模型中的错误和问题，并进行修复。
6. 优化模型的支撑结构由于3D打印制造过程中的重力和材料的特性，一些模型可能需要添加支撑结构来保持稳定性和精度。
在SolidWorks中，可以使用支撑结构工具来优化模型的支撑结构。
完整教程 如何使用CAD进行3D打印设计
完整教程：如何使用CAD进行3D打印设计3D打印技术的发展使得我们能够将设计想法变为现实，而CAD （计算机辅助设计）软件则是设计过程中必不可少的工具之一。
本教程将教你如何使用CAD软件进行3D打印设计。
第一步：选择合适的CAD软件市面上有许多CAD软件可供选择，例如AutoCAD、SolidWorks和Fusion 360等。
你可以根据自己的需求和经济能力选择适合的软件。
本教程以AutoCAD为例进行说明。
第二步：建立设计框架在CAD软件中，你需要先建立一个设计的框架。
通过绘制基本形状（例如长方体、圆柱体）或使用预设模型的方式，你可以创建基本的设计原型。
确保设计的尺寸符合你的要求。
第三步：进行细节设计在建立了设计的框架后，你可以进行细节设计。
通过添加细节、调整比例和改变形状等操作，你可以使你的设计更加完整和精确。
要注意保持模型的连续性和流畅性，以确保3D打印时的可行性。
第四步：添加支撑结构在设计中，有些部分可能会出现悬空或过于薄弱的情况，这时需要添加支撑结构以增强设计的稳定性和可打印性。
支撑结构可以通过CAD软件的工具进行添加和调整，确保支撑结构不会与设计本身发生冲突。
第五步：检查和修复模型在完成设计后，你需要进行检查和修复模型的步骤。
CAD软件通常会提供检查和修复工具，用于检查潜在的打印问题（如孔洞、内外壁不连续、误差等）并尝试修复。
确保模型在打印前是尽可能完整和正确的。
第六步：导出模型文件完成检查和修复后，你需要将模型导出为适合3D打印的文件格式，如STL或OBJ。
在导出时，选择合适的分辨率和模型大小，以便兼顾打印效果和打印时间。
第七步：准备打印在导出模型文件后，你可以通过3D打印机软件进行打印准备。
在软件中，你可以设置打印参数，如打印质量、打印速度和填充密度等。
确保你选择的参数能够满足你的设计需求。
第八步：进行3D打印完成打印准备后，将你的模型导入到3D打印机中，并启动打印过程。
在打印过程中，保持机器和打印区域的清洁，以确保打印质量和安全性。
3D打印和3Dmax：从建模到打印的完整流程
3D打印和3Dmax：从建模到打印的完整流程3D打印是一种近年来越来越受欢迎的技术，它能够将虚拟的3D模型转化为实体物体。
而在3D打印之前，我们需要通过一款专业的建模软件将物体进行设计和制作。
在本文中，我们将介绍从建模到打印的完整流程，并详细列出各个步骤。
1. 确定物体的目标和需求- 在进行建模之前，首先需要确定所需打印的物体的目标和需求。
这可以包括物体的尺寸、形状、功能等。
2. 选择合适的建模软件- 当目标确定后，我们需要选择一款合适的建模软件来进行设计和制作。
目前最常用的建模软件之一是3Dmax。
3. 学习建模软件的基本操作- 掌握建模软件的基本操作是进行建模的前提。
我们需要学习如何在软件中创建基本的几何图形、调整尺寸、添加细节等。
4. 创建物体的基本结构- 在建模软件中，我们可以通过绘制线条或使用基本形状来创建物体的基本结构。
这包括物体的外形、基本的立体结构等。
5. 添加细节和纹理- 一旦物体的基本结构创建完成，我们可以开始添加细节和纹理。
这可以通过调整曲线、修改表面属性等方式来实现。
6. 进行测试和修正- 完成建模后，我们需要进行一些测试，以确保模型的质量和功能。
如果发现问题，我们可以进行修正或调整。
7. 准备进行3D打印- 当建模工作完成后，我们需要将模型准备好以便进行3D打印。
这包括选择合适的打印材料、调整尺寸、导出文件格式等。
8. 选择合适的3D打印机- 在进行3D打印之前，我们需要选择一台合适的3D打印机。
这涉及到打印机的性能、打印材料的兼容性等因素。
9. 进行3D打印- 一切准备就绪后，我们可以将模型加载到3D打印机中，并启动打印过程。
在打印过程中，我们需要耐心等待，直到打印完成。
10. 清理和后续处理- 当打印完成后，我们需要进行清理和后续处理。
这包括清除支撑材料、修整打印物体等。
11. 进行测试和验收- 最后，我们需要对打印出来的物体进行测试和验收。
这可以包括物体的外观检查、功能测试等。
3D打印技术的操作流程与注意事项
3D打印技术的操作流程与注意事项随着科技的不断进步，3D打印技术已经逐渐走入了人们的生活和工作领域。
3D打印技术，也叫做增材制造技术，是一种通过逐层堆积材料的方式，将数字模型转化成实体产品的先进制造技术。
它可以应用于多个领域，包括工业制造、医疗设备、教育、艺术等。
本文将介绍3D打印技术的操作流程与注意事项，帮助读者更好地理解和应用这一技术。
一、操作流程1. 设计模型在使用3D打印技术之前，首先需要有一个模型设计。
模型可以通过计算机辅助设计（CAD）软件制作，也可以从互联网上下载现成的模型文件。
设计模型时要考虑尺寸、形状、结构等因素，并确保模型的可打印性。
2. 模型准备设计完模型后，需要通过专业的软件进行模型准备工作。
这包括模型的切片、支撑结构的添加等，以确保模型能够正确地被3D打印机解读和打印。
3. 打印设置在打印设置阶段，需要选择适当的打印机、打印材料和打印参数。
不同的打印机和材料有不同的要求和特性，需要根据实际需求进行选择和调整。
参数包括打印温度、打印速度、打印精度等，这些参数的设置将直接影响到打印品质。
4. 打印检查在开始正式打印之前，应该进行打印检查，包括检查打印机的正常运行状态、检查打印床是否平整、检查打印材料是否充足等。
确保一切准备就绪后，可以开始打印。
5. 打印过程在打印过程中，需要注意观察打印机的运行状态，确保打印过程平稳进行。
同时，还需要及时检查和调整打印参数，以保证打印质量。
6. 打印完成与后处理打印完成后，应等待打印件冷却至室温后进行后处理。
根据需要，可能需要去除支撑结构、进行打磨、上漆等处理。
同时，也要清理和维护打印机，以确保其正常运行和使用寿命。
二、注意事项1. 安全性在使用3D打印技术时，安全意识是首要考虑的因素。
一些3D打印机使用高温材料进行打印，因此需要注意避免烫伤。
同时，也要保持打印环境通风，以防止打印材料释放的气体对人体健康造成影响。
2. 材料选择3D打印材料有多种选择，包括塑料、金属、陶瓷等。
CAD中创建镂空效果的技巧
CAD中创建镂空效果的技巧在CAD软件中，创建镂空效果是非常常见的需求，特别是在制作建筑设计、机械零件和工艺品等领域。
通过正确的技巧和方法，我们可以轻松地在CAD中实现镂空效果，使设计更加精细和逼真。
下面将介绍一些常用的技巧和步骤。
第一步，选择需要镂空的对象。
在CAD中，通常使用多边形和闭合曲线来创建镂空效果。
我们可以选择多边形工具或手动绘制多边形，然后将其闭合。
对于复杂的曲线形状，我们可以使用贝塞尔曲线工具或自由绘制工具来创建。
第二步，创建需要镂空的形状。
我们可以使用折线工具或多边形工具创建多边形形状，或者使用曲线工具创建复杂的曲线形状。
确保我们创建的形状与需要镂空的对象有明确的重叠部分。
第三步，将需要镂空的形状放置在需要镂空的对象上方。
使用移动工具或拖放操作，将形状移动到正确的位置，并确保与需要镂空的对象有重叠。
第四步，选择镂空命令。
在CAD软件中，通常有一个镂空或剪切命令，用于创建镂空效果。
选择该命令，并选择需要进行镂空的形状和对象。
第五步，执行镂空操作。
根据CAD软件的不同，我们可以通过不同的方法进行镂空操作。
一种常见的方法是选择相应的选项并按下执行键，CAD软件会自动将形状从对象中剪切出来，创建镂空效果。
第六步，编辑和调整镂空效果。
在CAD中，我们可以随时对镂空效果进行编辑和调整。
如果需要更改形状、调整大小或移动位置，我们可以使用编辑工具或变换命令进行操作。
确保在编辑时保持形状和对象的重叠。
第七步，完成镂空效果。
当我们满意于所创建的镂空效果时，我们可以保存文件或将其导出为其他格式，如图像或PDF文件。
这样，我们就成功地创建了一个精确和真实的镂空效果。
与软件的其他功能相比，创建镂空效果可能相对简单。
然而，在实践中，一些技巧和细节仍然需要注意。
以下是一些常见的问题和解决方案，可以帮助我们更好地实现镂空效果。
首先，确保形状和对象之间有足够的重叠。
如果形状没有完全覆盖对象，则无法正确地创建镂空效果。
如何制作3D打印的镂空模型
阿巴赛教您制作艺术镂空模型我们先来欣赏一组很有艺术感的镂空模型。
这样的模型既很美观，又很节省材料。
图1 镂空模型现在阿巴赛就来教大家怎么由一个模型得到这种镂空的效果（如图2）。
图2 镂空效果展示需要的工具原料：MeshLab软件、ZBrush软件、Cura软件、测试模型Cat.obj。
讲解之前我们先简单地介绍一下这次制作过程中使用到的几个软件。
MeshLab（提取密码：nsnt ）是个开源免费的3D网格处理软件，它主要用于编辑修复模型，具有简化、细分、光滑、采样、清理、重建等功能。
感兴趣的朋友们可以在这里看到最详细介绍。
ZBrush（提取密码：nghq ）是一款高精度笔刷式雕刻软件，建模过程就像玩橡皮泥一样，利用拉，捏，推，扭等操作来对几何进行编辑，生成任意的高度复杂和丰富的几何细节（如怪兽的复杂表面细节）。
详细介绍请点击这里。
Cura是一款3D打印的切片软件，主要功能是对模型进行切片处理，最后生成3D打印机能识别的gcode格式直接进行打印。
阿巴赛提供了Cura的简体中文版下载，需要的朋友请自行下载。
接下来我们一步一步地教大家如何制作这种漂亮的镂空效果，图文并茂哦。
【Step 1】：MeshLab导入模型双击打开MeshLab软件，点击菜单栏【File】-【Import Mesh】导入准备好的模型cat.obj。
导入之后，单击拖拽鼠标左键旋转视图，滚动鼠标滚轮缩放视图，单击拖拽鼠标滚轮平移视图。
图3 MeshLab导入模型【Step 2】：细分模型在界面下方的状态栏，可以看到该模型的点数和面数。
为了让模型有更好的镂空效果，我们先对模型进行细分。
点击菜单栏【Filters】-【Remeshing，Simplification and Reconstruction】-【Subdicision Surfaces：Loop】，弹出参数设置对话框。
我们将迭代次数（Iterations）改为1，点击应用（Apply）；再将边的阈值（Edge Threshold）变小为原来的一般，再点击应用（Apply）；重复操作直到点数达到一二十万左右。
中望3D三维CAD教程--【第2章 线框】
第2章线框在实际的设计工作中，线框的应用非常广泛。
例如，建立用于实体或曲面构造的截面线、用于修剪曲面的边界线、用于限制加工的轮廓线等，都可以直接通过建模环境下的线框功能快速创建出需要的曲线。
在中望3D中，建立的曲线是具有参数记录的，在后续的设计过程中可以随时对曲线进行变更，且保证曲线与相关特征参数的关联性。
一旦曲线进行变更，与之关联的特征会随曲线的变更自动更新。
2.1 曲线绘制在中望3D的建模环境中，“线框”是一个独立的功能模块。
在该模块中，提供了曲线的相关功能，如图2-1所示。
图2-1 “线框”功能2.1.1 点中望3D提供了3种创建点的类型，包括创建基本点、曲线上的点和投影点。
1．创建基本点单击工具栏【线框】→【点】功能图标，系统弹出“创建点”对话框，如图2-2所示。
在对话框中的“点”选项中输入坐标值，或者在绘图区中拾取点，即可创建出点，其示意图如图2-3所示。
图2-2 “创建点”对话框图2-3 “创建点”示意图2．曲线上的点单击工具栏【线框】→【多点绘制】功能图标，系统弹出“曲线上创建多个点”对话框，如图2-4所示，它包含了3种创建方法。
提醒：【多点绘制】功能图标，位于【点】功能图标下方。
点击【点】功能图标下方的下拉菜单按钮，可以展开与之相关的功能列表。
【均匀分布点】在曲线上创建N个均匀分布的点。
需要选择创建点的“曲线”，以及输入点的“数目”，如图2-5所示。
【等距离多个点】在曲线上创建多个且以一定的距离分布的点。
需要选择“曲线”，以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以设定的距离产生点。
当最后一个点到曲线终点距离小于设定的距离值时，不产生点，如图2-6所示。
【等距离N个点】在曲线上创建N个且以一定的距离分布的点。
需要选择“曲线”、点的“数目”、以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以一定的距离产生点。
当选择的曲线长度不够设定数目的点排布时，系统会根据曲线趋势做虚拟延伸、在延伸处产生点，如图2-7所示。
3D打印技术中的CAD建模技巧
3D打印技术中的CAD建模技巧3D打印是一项先进的制造技术，它可以从计算机辅助设计（CAD）模型中创建物理对象。
而CAD建模则是实现3D打印的关键步骤之一。
本文将介绍3D打印技术中的CAD建模技巧，帮助读者更好地理解和掌握这一技术。
首先，要准确地进行CAD建模，我们需要选择适当的软件。
目前市面上有很多CAD软件可供选择，比如AutoCAD、SolidWorks、Fusion 360等。
选择适合自己需求的软件是非常重要的，因为不同软件具有不同的功能和操作界面。
一般来说，对于初学者来说，选择用户友好、操作简单的软件是首选，例如Tinkercad或SketchUp。
而对于有经验的用户来说，可以选择更加专业、实用的软件。
在进行CAD建模时，我们首先需要确定物体的形状和尺寸。
这可以通过查阅产品规格或进行测量来完成。
一旦确定了物体的形状和尺寸，可以根据需求选择适当的建模方法。
常见的建模方法包括实体建模、曲面建模和线框建模。
实体建模适用于简单的几何体，例如长方体和球体。
曲面建模适用于具有复杂曲面的物体，例如汽车外壳。
线框建模适用于需要精确控制每个面片的情况，例如雕刻。
CAD建模的关键是掌握软件的操作技巧。
熟练使用软件的快捷键和命令可以提高建模效率。
此外，了解软件中各个组件和工具的功能也是非常重要的。
一些常用的操作技巧包括复制、平移、旋转、缩放和镜像。
这些操作可以帮助我们快速地创建和编辑模型。
在进行CAD建模时，我们通常需要注意一些细节。
首先是模型的精确度。
我们需要保证创建的CAD模型与所需产品的尺寸和形状相匹配。
其次是模型的简洁性。
在进行建模时，我们应该尽量简化模型的结构，删除不必要的细节，以提高打印的效果和效率。
此外，我们还需要考虑模型的可打印性。
对于3D打印而言，模型必须是连续和封闭的。
我们应该检查模型，确保没有任何断开的面或空洞。
另外，我们还需要注意模型的支撑结构。
对于一些悬空的或有细小部分的模型，我们需要添加支撑结构以确保打印成功。
如何使用Blender进行3D打印建模
如何使用Blender进行3D打印建模章节一：介绍Blender软件Blender是一款功能强大的开源3D建模软件，提供了全面的建模、渲染、动画、模拟、合成等功能。
它具有跨平台支持，支持Windows、Mac以及多种Linux发行版，而且完全免费，界面友好，易于上手。
章节二：准备工作在使用Blender进行3D打印建模之前，我们需要进行一些准备工作。
首先，下载并安装Blender软件，确认软件版本与系统要求相符。
其次，准备好一款支持3D打印的3D打印机，并了解其打印参数和限制。
最后，获取需要建模的物体的参考资料或者图纸。
章节三：开始建模在Blender中，建模是最基本的操作。
我们可以使用多种方法进行建模，例如从基本的几何体开始，或者使用已有的模型进行修改。
重要的是要使用准确的尺寸和比例，以便3D打印时保持物体的真实形状。
在建模过程中，可以使用Blender提供的各种工具和功能，如移动、缩放、旋转、细分等，来精确地塑造物体。
章节四：优化模型在建模完成后，需要对模型进行优化以准备进行3D打印。
首先，要确保模型是封闭的，没有开放的边缘或孔洞。
其次，要检查模型是否存在重叠的几何体、内部空间或者模型表面过于复杂的问题。
这些问题可能会导致3D打印时产生错误或无法正确打印。
因此，使用Blender提供的修复工具和检查功能对模型进行必要的修复。
章节五：设定打印参数在导出模型进行3D打印之前，需要设置打印参数以确保模型能够正确打印。
首先，要选择正确的文件格式进行导出，常见的格式包括STL、OBJ等。
然后，根据3D打印机的要求设置适当的打印尺寸、打印层厚度、填充密度等参数。
这些参数将影响3D打印的准确性和打印时间。
在Blender中，可以通过插件或者设置面板来进行参数设置。
章节六：导出模型完成所有设置后，可以将模型导出为3D打印机可接受的文件格式。
在Blender中，选择合适的导出选项，根据需要进行设置，然后保存导出文件。
使用CAD进行3D打印的步骤
使用CAD进行3D打印的步骤随着3D打印技术的发展，越来越多的人开始使用CAD软件来设计和制作3D打印模型。
CAD（计算机辅助设计）软件可以帮助用户创建精确的3D模型，并将其转化为可供3D打印的文件格式。
在本文中，我们将重点介绍使用CAD进行3D打印的步骤。
第一步：选择CAD软件首先，您需要选择一款适合您需求的CAD软件。
市面上有许多不同的CAD软件可供选择，比如AutoCAD、SolidWorks、Fusion 360等。
这些软件功能各有所长，您可以根据自己的需求和个人喜好进行选择。
第二步：创建3D模型一旦您选择了CAD软件，下一步是创建您的3D模型。
您可以使用CAD软件的绘图工具和功能来创建模型的基本形状。
您可以选择使用几何图形来构建模型，或者使用CAD软件提供的3D建模工具来制作更加复杂的模型。
在创建模型的过程中，可以使用各种工具进行放大、缩小、旋转和移动模型，以便更好地调整模型的细节和形状。
此外，您还可以使用CAD软件的编辑功能来修改模型的各个部分，以满足您的需求。
第三步：添加细节和功能创建基本形状后，您可以进一步添加细节和功能。
这包括切割孔、添加图案或文本、创建凹槽等。
在这一步骤中，您需要熟悉CAD软件的工具和功能，如绘制线条、创建轮廓和表面等。
这些工具可以帮助您将模型变得更加精细和真实，以便在3D打印时获得更好的效果。
第四步：检查模型在准备导出文件进行3D打印之前，您应该检查您的模型是否准确无误。
这包括检查模型的尺寸、比例和细节等。
您可以使用CAD软件的测量工具来确保模型的准确性。
此外，在检查模型时，您还应该留意模型是否有小细节或过于薄弱的部分。
这些部分在3D打印时可能会出现问题，并可能导致打印失败或质量不佳。
第五步：导出模型一旦您确认了模型的准确性，下一步是将其导出为适合3D打印的文件格式。
常见的3D打印文件格式包括.STL、.OBJ和.STEP等。
在导出模型时，您需要根据3D打印机的要求和限制选择合适的输出设置。
使用Inventor设计3D打印模型的步骤
使用Inventor设计3D打印模型的步骤章节一：介绍在现代制造业领域中，3D打印技术的应用越来越广泛。
而要实现3D打印，首先需要使用专业设计软件来创建设计模型。
Autodesk Inventor是一款强大的三维CAD（计算机辅助设计）软件，它提供了大量的功能和工具，使得用户能够轻松地设计和修改3D模型。
本文将介绍使用Inventor设计3D打印模型的步骤。
章节二：准备工作在使用Inventor设计3D打印模型之前，有一些准备工作是必要的。
首先，您需要准备一个计算机，并确保它已经安装了Inventor软件。
其次，您需要确保计算机与3D打印机之间建立了连接，以便后续的模型传输和打印操作。
最后，您还需要准备好工作空间，确保有足够的桌面空间和良好的照明条件。
章节三：创建新项目使用Inventor进行3D打印模型设计的第一步是创建一个新的项目。
启动Inventor软件后，点击"新建"选项，然后选择"Part"（零件）项目类型。
接下来，您需要设置模型的尺寸和单位，确保其与3D打印机的要求相匹配。
在这一步中，您还可以选择是否使用预先定义的模板，以简化设计过程。
章节四：绘制模型一旦新项目被创建，您就可以开始绘制模型了。
使用Inventor提供的各种绘图工具，您可以在三维空间中创建各种形状和结构。
您可以使用直线、圆形、矩形等基本几何元素来构建模型的基本框架。
此外，Inventor还支持使用自由曲面、曲线、体积、光滑等高级工具来增加模型的复杂性和精细度。
章节五：添加特征在绘制模型的基本框架后，您可以通过添加各种特征来进一步完善模型。
例如，您可以添加孔洞、凸台、开槽等几何形状来调整模型的功能和外观。
此外，Inventor还支持添加纹理、表面装饰、文字等附加特征，以使模型更加真实和美观。
章节六：进行模型分析在设计过程中，使用Inventor还可以进行模型分析，以确保设计的可行性和稳定性。
使用Blender制作3D打印模型
使用Blender制作3D打印模型Blender是一款功能强大的开源3D建模软件，可以用于制作各种类型的3D模型。
在本教程中，我们将学习如何使用Blender制作3D打印模型。
首先，确保你已经下载并安装了最新版本的Blender软件。
一旦安装完成，我们就可以开始制作我们的3D打印模型了。
第一步是创建一个新的工程。
打开Blender，点击左上角的“File”菜单，选择“New”选项创建一个新的工程。
接下来，我们需要选择一个单位。
在右侧的属性栏中，点击“Scene”选项卡，找到“Units”部分。
在单位下拉菜单中选择“Metric”，并将长度单位设置为“Millimeters”。
接下来，我们需要选择适合打印的设置。
点击右上角的“Render”选项卡，在输出部分将分辨率设置为“1920x1080”，或者根据你的打印需求调整分辨率。
然后，在输出设置的下方选择“Format”选项卡，选择常见的3D打印文件格式，例如.STL或.OBJ。
接下来，我们可以开始创建我们的3D模型了。
我们可以使用Blender的各种工具和功能来绘制、建模和编辑我们的模型。
例如，我们可以使用顶点、面和边来绘制基本几何形状，然后利用Blender的编辑工具对其进行修饰和修改。
当我们完成了模型的绘制和编辑之后，我们需要将其导出为3D打印可用的文件格式。
点击左上角的“File”菜单，选择“Export”选项导出模型。
在导出选项中，选择适合你的打印机的文件格式，然后选择保存的文件路径和名称。
在导出模型之前，我们建议使用Blender的3D查看器来预览模型，确保它具有适当的大小和比例。
点击右上角的“View”选项卡，选择“3D View”来查看模型。
你可以使用鼠标操作来旋转、缩放和平移模型，并确保其外观和尺寸符合你的预期。
最后一步是将导出的模型发送到你的3D打印机进行打印。
根据你使用的3D打印机的类型和设置，你可能需要使用特定的3D打印软件来导入和准备模型。
如何制作线框镂空3D模型,并用于3D打印
如何制作线框镂空模型【效果展示】首先我们来看下效果。
如下图，由Bunny模型得到它的线框镂空模型。
这种镂空是不是也很美？图1 线框效果展示接下来我就来教大家怎么由一般的模型得到这种线框镂空模型。
【需要的工具】Meshmixer/ZBrush（二选一），3ds Max，测试模型Bunny.obj。
Meshmixer（提取密码：tk5w）是一款Autodesk开发的三维模型设计软件，主要用于修改、拼接模型，还可以对模型进行结构分析，添加支撑以备打印。
3dsMax（提取密码：t1rn）这款大名鼎鼎的CG建模软件相信大家都知道吧。
它是Discreet公司开发的（后被Autodesk公司合并）基于PC系统的三维动画渲染和制作软件，广泛应用于广告、影视、工业设计、建筑设计、三维动画、多媒体制作、游戏等领域。
【制作思路】用过3ds Max的朋友应该都知道晶格（Lattice）这个修改器。
对，它就是将一个模型变成线框模型。
我们本次教程中主要也是使用这个修改器。
但是，如果提供的模型面数很多，布线很密集怎么办？这种情况下，我们就要进行预处理操作——简化模型。
我们可以用Meshmixer或者ZBrush的减面插件（Decimation Master）来实现这个目的。
相对来说，ZBrush的表现更加优秀一些。
【操作演示】我们以Meshmixer作为本次操作示范的工具。
Step 1：Meshmixer导入Bunny模型双击打开Meshmixer，该软件系统自带了Bunny模型，点击快速导航区的兔子图标即可导入。
鼠标右键旋转视图，滚动鼠标滚轮缩放视图，点击鼠标滚轮平移视图。
图2 Meshmixer导入模型Step 2：全选整个区域导入兔子模型之后，点击左边工具栏的【Select】（选择）工具，按下Ctrl+A 全选所有的面。
图3 选择模型Step 3：简化模型点击【Select】-【Edit】-【Reduce】（快捷键为Shift+R），弹出简化参数设置对话框。
3DMAX怎么设计一款三维立体的画框？
3DMAX怎么设计⼀款三维⽴体的画框？
10、在命令⾯板“修改”下，点⼀下“line”,退出⼦物体层级，选中左边的矩形。
11、在命令⾯板“修改”下，点开“修改器列表”右边的下拉键头，在下拉菜单⾥选择“倒⾓剖⾯”。
12、在命令⾯板下，参数⾥找到“拾取剖⾯”，单击“拾取剖⾯”，在左视图上拾取刚才画的轮廓图形。
13、在⽂件的最右下⾓，点“最⼤化视⼝切换”图标，恢复四视图显⽰。
14、在“透视”图调整合适的位置，观察模型现在的样⼦。
15、在菜单栏，单击“渲染”，在打开的下拉菜单中选择“渲染”。
16、画框的最终效果出来了。
以上就是3DMAX三维⽴体的创建⽅法，希望⼤家喜欢，请继续关注。
上⼀页1 2下⼀页阅读全⽂。
印制板上挖空出一个形状,并3D显示出来
在AD9版本上，按照以下步骤来即可（其它版本类似）：
如图1：图中有两个框，上面一个我已经做好，下面那个我就是我要演示的。
图1
如图2，选择放置菜单中，选择“多边形填充挖空”（英文的是“Ploygon Pour Cutout”）
如图3，选择完成后，光标会变成十字形
图3
图4，有了十字形的光标后，点击“Tab键”，在弹出的属性对话框中，选择第三项“板剪切块”，
图4
如图5，以上的属性设定完成后，就可以按照你的边框来进行挖空。
在进行操作时候，只要光标捕捉到了边框的端点，光标的中心就会有一个小圆圈。
图5
如图6，图中显示的就是2D模式下的，一个新的挖空区域。
图6
如图7的两张图，当切换到3D模式下，就可以看到一个虚拟的电路板制成品的样子。
图7
在一些电路板中，需要挖一个圆孔作定位栓或者安装孔，通常很多人采用的是放置一个过孔来实现，这里介绍一个在3D模式下就能显示，且不是用过孔，只用在机械层画一个圆就能实现的方法。
方法很简单。
第一步，在你想要放置圆孔的地方，在机械层1上，画一个圆圈。
如图8。
选中这个圆圈，注意这是关键，一定要选中它。
图8
第二步，如图9，执行Tools -> Convert -> Create Board Cutout from Selected Primitives 即：工具->转换->从选定的图元创建板切口
选这个
图9
完成选择后，图纸上就能看到圆圈里多了一层灰白色的东西，如图10
第三步，按数字键3，切换到3D模式下，就能看到这个圆圈的真实效果了。
如图11：
图11-1
图11-2。
3d打印简单模型步骤
3d打印简单模型步骤3D打印简单模型步骤一、概述随着科技的不断发展，3D打印技术逐渐成为了现实中的一种创造力。
3D打印是一种将数字模型转化为实体模型的技术，它可以通过逐层堆叠材料来创建复杂的物体。
本文将介绍3D打印简单模型的步骤，帮助读者了解如何在家中或办公室中使用3D打印机制作自己的模型。
二、选择合适的3D打印机在开始之前，首先需要选择一台适合自己需求的3D打印机。
市面上有多种型号和价格不一的3D打印机可供选择，因此需要根据自己的预算和需求进行选择。
一般来说，入门级的3D打印机价格较为经济实惠，但打印效果可能会有所限制。
高端的3D打印机则可以实现更高的打印精度和更广泛的材料选择。
三、设计或下载模型文件接下来，需要准备一个模型文件，用于3D打印机打印模型。
你可以选择使用专业的3D建模软件来设计自己的模型，也可以从互联网上下载已经设计好的模型文件。
有许多网站提供免费或付费的模型下载服务，你可以根据自己的需求进行选择。
在选择模型文件时，要注意模型的大小和复杂度，确保它可以适应你的3D打印机。
四、准备3D打印机在开始打印之前，需要先准备好3D打印机。
首先，检查打印机的底座和喷嘴是否干净，避免残留物影响打印质量。
然后，根据模型的大小和打印材料的要求，选择合适的打印底座和打印材料。
确保打印底座平整，打印材料充足，并将打印材料正确装载到打印机中。
五、调整打印参数在开始打印之前，需要根据模型和打印材料的要求对打印参数进行调整。
这些参数包括打印速度、层高、温度等。
一般来说，打印速度越快，打印时间越短，但可能会影响打印质量。
层高越小，打印质量越高，但打印时间会增加。
温度则会影响打印材料的熔化和固化过程，需要根据打印材料的要求进行调整。
六、开始打印一切准备就绪后，就可以开始打印了。
将模型文件导入到3D打印机软件中，根据需要进行调整和排列。
然后，将打印机连接到计算机或移动设备上，并启动打印任务。
在打印过程中，可以观察打印机的工作状态，并及时处理任何出现的问题，如打印材料不足或打印底座移动不稳等。
