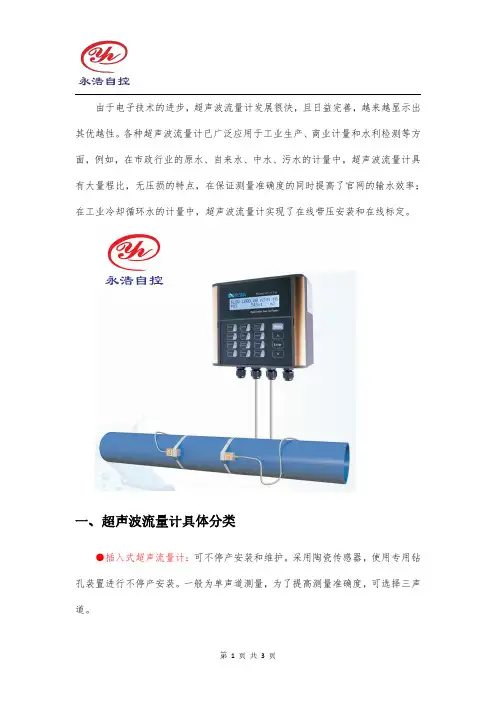

超声波流量计种类有哪些？
由于电子技术的进步，超声波流量计发展很快，且日益完善，越来越显示出其优越性。
各种超声波流量计已广泛应用于工业生产、商业计量和水利检测等方面，例如，在市政行业的原水、自来水、中水、污水的计量中，超声波流量计具有大量程比，无压损的特点，在保证测量准确度的同时提高了官网的输水效率；在工业冷却循环水的计量中，超声波流量计实现了在线带压安装和在线标定。
一、超声波流量计具体分类●插入式超声流量计：可不停产安装和维护。
采用陶瓷传感器，使用专用钻孔装置进行不停产安装。
一般为单声道测量，为了提高测量准确度，可选择三声道。
●管段式超声流量计：需切开管路安装，但以后的维护可不停产。
可选择单声道或三声道传感器。
●外夹式超声流量计：能够完成固定和移动测量。
采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。
●手持式超声流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。
●防爆型超声流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。
即转换器为防爆型，传感器为本质安全型。
二、超声波流量计概述超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。
AFTU系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号查分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出来流速，具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
三、超声波流量计注意事项超声波流量计正确选型才能保证超声波流量计更好的使用。
选用什么种类的超声波流量计应根据被测流体介质的物理性质和化学性质来决定，使超声波流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。
永浩自控主打艾拓利尔品牌，产品都经过八大检测工序层层把关;实流标定,长期稳定可靠;十五年专业！厂家直销,价格实惠,品牌优质,服务到家,技术专业—各项“都挺好”!我们不是为了公司的成本考虑，更是为了企业的安全生产着想，也是为自己负责！节能监测是企业管理水平的晴雨表节能监测是企业提高经济效益的主要途径节能监测是企业提高市场竞争力的重要手段！艾拓利尔为您的计量提供有力保障！。
超声波流量计原理与选用
超声波流量计的原理及选型
超声波流量计的原理及选型●插入式超声流量计：可不停产安装和维护。
采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。
一般为单声道测量，为了提高测量准确度，可选择三声道。
●管段式超声流量计：需切开管路安装，但以后的维护可不停产。
可选择单声道或三声道传感器。
●外夹式超声流量计：能够完成固定和移动测量。
采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装，安装时不损坏管路。
●便携式超声流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。
●手持式超声流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。
●防爆型超声流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。
即转换器为防爆型，传感器为本质安全型。
●流量测量系统：由多台超声流量计和系统主站组成。
适于多条管路的集中测量。
●超声热量计：用于供热系统的热量测量。
●电池供电型超声流量计：采用一节锂电池供电的一体式超声流量计。
适于无市电供应的测量场合，一节电池可使用十年，具有多种测量功能。
系列明渠流量计，用于液体明渠流量测量，测量传感器可采用超声速度传感器、帕氏槽、P-B槽、三角堰、矩形堰和全宽堰，并采用超声液位测量。
该系统明渠流量计测量准确、可靠。
采用超声速度传感器时，可测量大型渠道或涵洞的液体流量。
●堰槽式明渠流量计：可使用帕氏槽、P-B槽、三角堰、矩形堰、全宽堰进行明渠流量测量，液位传感器采用超声传感器。
●超声式明渠流量计：采用超声传感器测量流速及液位。
测量准确度高，适于大型渠道和涵洞的流量测量。
根据测量准确度要求，超声速度测量可选择单声道、双声道和三声道。
超声波流量计超声波流量计是近代发展起来的一种新型测量流量的仪表，只要能传播声音的流体均可以用超声波流量计测量；超声波流量计可以测量高粘度液体、非导电性液体或气体的流量，其测量流速的原理是：超声波在流体中的传播速度会随被测流体流速而变化。
超声波流量计一般不作结算计量仪表使用，对于现场计量点损坏生产不能停机更换，又需要检测参数指导生产的情况也往往用到超声波流量计。

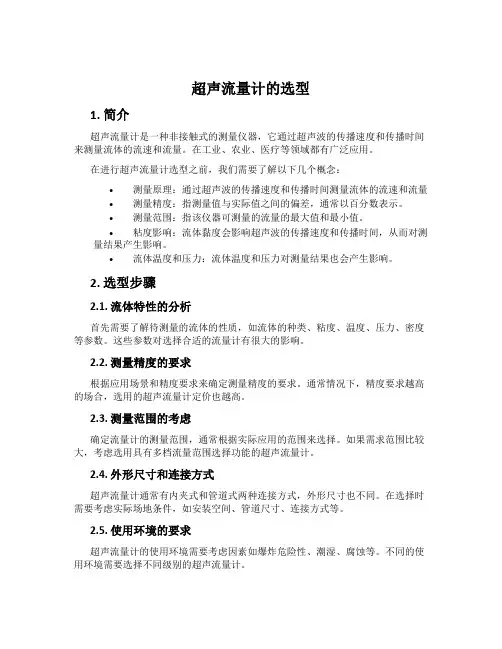

超声流量计的选型
超声流量计的选型1. 简介超声流量计是一种非接触式的测量仪器，它通过超声波的传播速度和传播时间来测量流体的流速和流量。
在工业、农业、医疗等领域都有广泛应用。
在进行超声流量计选型之前，我们需要了解以下几个概念：•测量原理：通过超声波的传播速度和传播时间测量流体的流速和流量•测量精度：指测量值与实际值之间的偏差，通常以百分数表示。
•测量范围：指该仪器可测量的流量的最大值和最小值。
•粘度影响：流体黏度会影响超声波的传播速度和传播时间，从而对测量结果产生影响。
•流体温度和压力：流体温度和压力对测量结果也会产生影响。
2. 选型步骤2.1. 流体特性的分析首先需要了解待测量的流体的性质，如流体的种类、粘度、温度、压力、密度等参数。
这些参数对选择合适的流量计有很大的影响。
2.2. 测量精度的要求根据应用场景和精度要求来确定测量精度的要求。
通常情况下，精度要求越高的场合，选用的超声流量计定价也越高。
2.3. 测量范围的考虑确定流量计的测量范围，通常根据实际应用的范围来选择。
如果需求范围比较大，考虑选用具有多档流量范围选择功能的超声流量计。
2.4. 外形尺寸和连接方式超声流量计通常有内夹式和管道式两种连接方式，外形尺寸也不同。
在选择时需要考虑实际场地条件，如安装空间、管道尺寸、连接方式等。
2.5. 使用环境的要求超声流量计的使用环境需要考虑因素如爆炸危险性、潮湿、腐蚀等。
不同的使用环境需要选择不同级别的超声流量计。
2.6. 品牌和价格的选择根据实际情况选择合适的品牌和价格，不要一味追求价格低廉而忽略品质和性能。
3. 超声流量计选型常见问题3.1. 选型时需要考虑哪些参数？选型时需要考虑的主要参数包括流量范围、测量精度、测量原理、使用环境等。
3.2. 测量粘度大的流体应该选用什么类型的流量计？超声流量计在测量高粘度流体时会受到较大的干扰，这时可以选择旋翼式或涡轮式流量计。
3.3. 选用超声流量计时需要注意哪些常见问题？选用超声流量计时需要注意以下几个问题：•测量管道应充满液体，避免气体存在。
超声波流量计的分类
淮安嘉可自动化仪表有限公司
超声波流量计的分类
超声波流量计分为管段式和外夹式。
管段式超声波流量计又分为内嵌式和插入式，内嵌式是超声探头镶嵌在流量计本身的管壁上，流量检测比较稳定，探头调试安装后不能随意拆卸；插入式超声波流量计是安装在被测管道上，探头经过在管道上打孔后安装在合适的孔内进行流量测量。
外夹式（手持式）超声波流量计有单独的显示，探头可以多组，携带方便，可以直接对有液体流动的管道进行测量。
目前在检测在线流量计过程中，多使用外夹式超声波流量计。
但从很多实际检测情况反映，外夹式超声波检测精度不够高，而且外夹式在超声波流量计安装和检测过程中还有很多需要注意的问题。
超声波流量计选型
超声波流量计选型引言超声波流量计是一种用于测量流体流动速度的设备。
它利用声波的传播特性，通过测量流体中声波的传播时间来确定流速。
超声波流量计具有非侵入式、无压力损失、高精度等优点，因此在工业领域广泛应用。
选择适合的超声波流量计对于确保流量测量的准确性和可靠性至关重要。
本文将介绍超声波流量计的选型要点，帮助读者选择适合自己应用需求的超声波流量计。
测量环境在选择超声波流量计之前，首先需要了解测量环境的特点。
以下是一些需要考虑的因素：流体介质超声波流量计适用于各种液体和气体介质的流量测量。
但不同的介质对超声波的传播速度和衰减有不同的影响。
因此，在选择超声波流量计时，需要考虑流体介质的特性。
温度和压力流体介质的温度和压力对超声波流量计的性能也有一定影响。
一般来说，超声波流量计的工作温度范围在-20℃至+60℃之间。
如果测量环境的温度或压力超出了超声波流量计的工作范围，就需要选择其他适合的流量计。
管道尺寸和材质超声波流量计通常需要安装在管道上。
因此，管道尺寸和材质也是选择超声波流量计时需要考虑的因素。
不同尺寸和材质的管道对声波的传播速度和衰减会有不同的影响。
在选择超声波流量计时，需要确保合适的管道尺寸和材质。
测量要求除了了解测量环境的特点，还需要明确测量要求。
以下是一些常见的测量要求：测量精度测量精度是选择超声波流量计的重要指标。
不同型号的超声波流量计具有不同的测量精度范围。
在选择超声波流量计时，需要根据测量要求确定所需的测量精度。
流量范围不同型号的超声波流量计具有不同的测量范围。
在选择超声波流量计时，需要根据测量要求确定所需的流量范围。
输出信号超声波流量计的输出信号有多种形式，例如模拟输出信号和数字输出信号。
在选择超声波流量计时，需要根据测量要求确定所需的输出信号。
产品比较和选型在了解测量环境特点和测量要求的基础上，可以进行超声波流量计的产品比较和选型。
以下是一些常见的比较和选型要点：型号比较根据测量环境特点和测量要求，选择几个合适的超声波流量计型号进行比较。
超声波流量计工作原理及分类和选型应用
超声波流量计工作原理及分类和选型应用2022年12月13日05:05生意社生意社12月13日讯一、CCS超声波流量计的工作原理及分类超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表，如果在现场配以温度、压力仪表，经过密度补偿，还可以求得质量流量。
当超声波在流动的介质中传播的时候，相对于固定的坐标系统而言（如管道中的管壁），其声波的某些声学特性与静止介质中的声特性是不同的，在其基础上又叠加上了流体的流速信息，因而根据超声波某些声学特性随流速的变化就可以求出介质的流速。
超声波流量计根据测量原理的不同，种类较多，大致可以分为以下几类：1.传播速度法（时差法、相位差法和频差法）2.多普勒法3.相关法4.波束偏移法等。
但是目前最常采用的测量方法主要有两类：时差法和多普勒效应法。
同时，根据超声波流量计使用场合不同，可以分为固定式超声波流量计和便携式超声波流量计二、超声波流量计的选型应用根据原理不同：1、多谱勒式超声波流量计的选型多普勒法超声波流量计依靠水中杂质的反射来测量水的流速，因此适用于杂质含量较多的脏水和浆体，如城市污水、污泥、工厂排放液、杂质含量稳定的工厂过程液等，而且可以测量连续混入气泡的液体。
但是根据测量原理，被测介质中必须含有一定数量的散射体（颗粒或气泡），否则仪表就不能正常工作。
2、时差式超声波流量计的选型目前生产最多、应用范围最广泛的是时差式超声波流量计。
它主要用来测量洁净的流体流量，在自来水公司和工业用水及江河水、回用水领域，得到广泛应用。
时差式超声波流量计此外可以测量杂技含量不高(杂质含量小于10g/L，粒径小于1mm)的均匀流体，如污水等介质的流量，但不能测量含有影响超声波传播的连续混入气泡或体积较大固体物的液体。
在这种情况下应用，应在换能器的上游进行消气、沉淀或过滤。
在悬浮颗粒含量过多或因管道条件致使超声信号严重衰减而不能测量时，有时可以试降低换能器频率，予以解决。
而且精度可达±1%。
超声波流量计
v=
单反射和双反射声道
Q.Sonic-5® （CheckSonic）Transducer Position Axial, path 1 Axial, path 3 Axial, path 5 Swirl, path 2 Swirl, path 4
单反射声道
A/B A B
声道配置比较分析结论
1、平行声道是数字式传输时间法的早期应用模型，探头 技术容易实现，但对轴向速度的分布不对称、二次分 析涡流的能力、权重因子固定等问题缺乏解决手段。 2、反射式声道技术的应用，大大提高了测量的声程长度， 而且在轴向速度分布不对称、消除涡流影响、权重因 子自动调整等方面进行了改进，提高了仪表的现场使 用精度。 3、多声道反射式声道结构的设计，可以更加全面捕捉通 过流量计截面的流态信息，确保计量精度的提高。 4、独特的多声道反射声道均匀、平衡分布的结构，在现 场各种复杂情况下安装，均可保证流量计正常工作， 计量精度不受影响。对现场复杂流态及时检测，消除 各种不对称流体对计量精度带来的各种影响。
五.超声波流量计的安装注意事项
1、超声波流量计在现场安装前，必须将其 送到法定计量检定。 2、应注意调整超声流量计的测量声道的安 装方位，使超声波在管内壁的反射点都不在管道 的底部。这种安装要求可以防止在管道底部可能 聚集的液体或脏污所引起的超声信号的衰减和潜 在的失去测量结果的危险。
超 声 波 流 量 计
目录
一.超声波流量计分类 二.超声波流量计系统组成部分 三.超声波流量计的特点 四.超声流量计的基本工作原理 五.超声波流量计的安装注意事项 六.外夹式超声波特点
一.超声波流量计分类
流量计按换能器安装方式可分为插入式和外夹式 两种形式。 插入式流量计根据换能器的数量不同，分为单声 道流量计，双声道流量计和多声道流量计。 流量计按计量方式分为：贸易用流量计和核查流 量计。 贸易用流量计只有二声道以上插入式超声波流量 计。
超声波流量计的分类和选用原则
・
１ ３ ２０ ４ ・ ０８年 １ 月 ２
农 业 与 技 术
的流速水 位求 流 量 。管 渠超 声 波 流量计 的测 量精 度 比管道 超声 波 流 量计 低 。明渠 系指有 规 则 断 面 的渠道 。用 于明渠 流 量 测量 的 超声 波 流量 计 和管
现场 安装 比外 夹式要 复杂 。 １４３ 窗户 式换 能器 ．． 窗户 式换 能 器类 似 于外 夹 式 换能 器 ，也 需 要 在管 壁上开 孔 安装 ，并 需 专 门 的换 能器 座 。但 是
法等。但用得较多的是传播速度差法 、多普勒法。
１ １ 速度差 法 ．
速 度差法 包括 直接 时差法 、相差 法和频差 法 。
其基 本原理 都是 测 量 超 声波 脉 冲顺 水 流 和逆 水 流 时速 度 之 差 来 反 映 流体 的 流速 ，从 而 测 出 流 量 。
求流量。装置 比较简单 ，但测量精度易受流态分
流量 。
在 被测 管 道 上 只有 由一 对 换 能器构 成 的一个 声 波通道 ，可 以使 用 各 种 换 能器 ，但 应 用 比较 多 的是外 夹 式 和 外 插 式 换 能 器 。单 声 道 结 构 简 单 、
使用方便 、价格便宜 。当管道条件 比较好时也能
达到 比较好 的测 量 精 度 。但 这种 流 量计 对 流 态分
１１０ ） １００
（ 辽宁省参窝水库管理局 。辽 宁 辽 阳
［ 要］目 利用 声 脉冲 量 体 量 技 发 很快 基 不同 理， 于 场 超声 流 计已 摘 前， 超 波 测 流 流 的 术 展 。 于 原 适用 不同 合的 波 量 相继出 。 现
如何 选择既要对现场的条件 和测量精度进行研 究，还要对超声波流量计的类型、性能充分 了解 ，在此基础 上选择 一个经济合理 的
流量计的分类与选型
流量计的分类与选型没有一种流量计是完美的，对任何流体、工况都完全适应的，每种流量计都有自己的特点，有着其适应的条件，因此在对各种测量方法和仪表特性作比较全面了解的前提下，选择出最适合、最稳定可靠的最佳形式。
本文介绍了几种流量计的特点和适用环境。
标签电磁式；节流式流量计；孔板流量计是少数几种使用比制造艰难的仪表之一。
这是因为流量是一个动态量，处于运动状态的液体内部不仅存在着粘性摩擦作用，还会产生不稳定的旋涡和二次流等复杂流动现象。
测量仪表本身受到众多因素，如：管道、口径大小、形状（圆形、矩形）、边界条件、介质的物性（温度、压力、密度、粘度、脏污性、腐蚀性等）、流体的流动状态（紊流状态、速度分布等）以及安装条件与水平的影响。
面对国内外十几类、上百个品种的流量仪表（先后发展起来的容积式、差压式、涡轮式、面积式、电磁式、超声波式和热式流量计等类型），如何根据流量、流态、安装要求与环境条件、经济性等因素合理选型，是应用好流量仪表的前提和基础。
除了仪表自身质量要得到保证，工艺数据的提供和仪表的安装、使用、维护是否合理也相当重要。
1 电磁流量计电磁流量计自20世纪50年代末国内首次工业应用以来，七八十年代在流量测量中运用和发展很快。
电磁流量计的工作原理是基于法拉第电磁感应定律，即被测介质垂直于磁力线方向流动，因而在与介质流动和磁力线都垂直的方向上产生一感应电动势EX，当磁场强度B与两极间距离d一定时，则感应电动势EX 与被测介质流量（流速）成正比。
电磁流量计不受温度、压力、粘度、重度等外界因素的影响，测量管内部无收缩或凸出部分的压力损失，另外，流量元件检测出的最初信号，是一个与流体平均流速成精确线性变化的电压，它与流体的其他性质无关，具有很大的优越性。
根据污水具有流量变化大、含杂质、腐蚀性小、有一定的导电能力等特性，测量污水的流量，电磁流量计是一个很好的选择。
它结构紧凑、体积小，安装、操作、维护方便，如测量系统采用智能化设计，整体密封加强，能在较恶劣的环境下正常工作。
超声波流量计的基本原理及类型
超声波流量计的基本原理及类型超声波流量计的基本原理及类型刘欣荣超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种非接触式仪表，适于测量不易接触和观察的流体以及大管径流量。
它与水位计联动可进行敞开水流的流量测量。
使用超声波流量比不用在流体中安装测量元件故不会改变流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。
众所周知，目前的工业流量测量普遍存在着大管径、大流量测量困难的问题，这是因为一般流量计随着测量管径的增大会带来制造和运输上的困难，造价提高、能损加大、安装不仅这些缺点，超声波流量计均可避免。
因为各类超声波流量计均可管外安装、非接触测流，仪表造价基本上与被测管道口径大小无关，而其它类型的流量计随着口径增加，造价大幅度增加，故口径越大超声波流量计比相同功能其它类型流量计的功能价格比越优越。
被认为是较好的大管径流量测量仪表，多普勒法超声波流量计可测双相介质的流量，故可用于下水道及排污水等脏污流的测量。
在发电厂中，用便携式超声波流量计测量水轮机进水量、汽轮机循环水量等大管径流量，比过去的皮脱管流速计方便得多。
超声被流量汁也可用于气体测量。
管径的适用范围从2cm到5m，从几米宽的明渠、暗渠到500m宽的河流都可适用。
另外，超声测量仪表的流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响，又可制成非接触及便携式测量仪表，故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
另外，鉴于非接触测量特点，再配以合理的电子线路，一台仪表可适应多种管径测量和多种流量范围测量。
超声波流量计的适应能力也是其它仪表不可比拟的。
浅谈超声波流量计的选型
№ 鬲 ２ 图 １ 多谱勒效应测量原理图 图 ２时差式测量原理 图 波流量计。它们的主要区别如下：２ 适用场合不 度、 ２ｌ 压力、 粘度、 密度等参数的影响， 故可解决 奎 类 检测 和显示 。 同。固 定式超声波流量计用于安装在某一固定位 型仪表所难以测量的强腐蚀性、 非导电性 、 性 放射 鉴于非接 ２分类 置， 对某—特定管道内 流体的流量ｉ ｛长期不问断 及易燃易爆介质的流量测量问题。此外， 井亍 ２ 描僚 测量 １ 同ｊ类。目前伟再 两种 的计量； 便携式超 声波流量 艮 大的机动眭， 触测量特点 ， 再配以合理的电子线路 ， 一台仪表可 类型的超声波流量计 ， 一种为多普勒超声波流量 主要用于 寸 管道的流体流量作临日测量 。 ２ 适应多种管径漫 和多种流量范围 不同 ２２ 坦 测量。 超声波流 仪表不可比 拟的， 声 不同 计， 另一种为时差式超 声波流量计。多普勒型是利 供电 方式不同。 固定式超声设弼 卜 求长期连续 量计的适应能力也是其它 馐 要， 用相位差法测量流速 ， 某一已 ｐ 知频率的声波在流 运行， 所以要使用２０ ２Ｖ交流电源， 便携式超 声波流 道的标准型 、 高温型、 防爆型 、 湿式型等流量计可以 体中运动 ， 由于液体本身有一运动速度 ， 导致超声 量计既可以 使用现场的交流电源， 也备有 内 置充电 适应不同介质 、 不同场合和不同 管道条件的流量测 波在接收器与发射器之间的频率或相位发生相对 电池 ， 以 可 连续工作 ５ ｌ 小时 ， ～Ｏ 方便了不同场合 量。 波流量计目 超声 前所存在的缺点主要是可 《 钡流 变化， 通过测量这一相对变化就可获得液体速度； 临时流量测量的需要。２ ３部分功篚不同。固定式 体 的温度范围受超声波换能器及换能器与管道之 ２ 即某—速度的声 超声波流量计，通常都有 ４ ２ ｍ 信号输出等功 间的耦合材料耐涡程度的限制， —０ Ａ 以及高温下被测流 波由于流体流动而使得其在接收器与发射器之间 能， 供远传显示使用， 但其内部只能存贮一条管道 体传声速度的原始数据不全 。目前我国只能测量 传播时间发生变化， 通过测量此时间变化就可获得 的参数； 便携式超声波流量计只是为了现场查看当 ２ ０ 以下的流体。 ０￣ Ｃ 另外 ， 流体流速。 ． 多谱勒式超声波流量计。 ２． １ １ 多普勒式 时流量和短时间内的累计流量， 故一般无输出信号 比一般流量计复杂。这是因为， —般工业计量中液 ｌ 所示。 如图 １ ， 换能 功能， 但为了方便测量不同管道流量 ， 它具有丰富 体的流速常常是每秒 几 而声波在液体中自传播 米， 争 器 １ 频率为 的超声波信号 ， 发射 经过管道 内 液体 的贮存功能，可以同时存贮数十条不同管道的参 速度约为 １ ０ ／ ， ５ ｍ ｓ ０ 被测流体流速（ 摩 化带给 弱 涅 中的悬浮颗粒或气泡后 ， 频率发生偏移， 的频 数 ， 以 供随时阑 出使用。 ２ 换自 ２ ． 默 电方式不同。 ４ 可 声速的变化 量最大也 １。 是 ０ 数量级。 若要求澳量流 ４ 率反射到换能器 ２ｆ ｆ ，与 ｌ ２ 之差即为多谱勒频差 ｆ 分为外贴式、 ｜ 。 插入式、 管段式三 种。 夕 贝 ： ＆Ｉ 拭 是生产 速的准确度为 １ ，则对声速的测量准确度需为 ％ 设流体流速为 ｖ超声波声速为 ｃ多谱勒频移 ｆ正 最早， ， ， ｄ 大家最熟悉 、 应用最广泛的超声波流量计， 安 １ １ 数量级 ， Ｏ～Ｏ 因此 必须有完善的澳量线路才 ４ 比于流体流涑 ｖ则 ． 装换能器无需管道断流， 即贴即用 ， 它充分体现了 能实现， 这也正是超声波流量计只有在集成电路技 ｆ＝ 。 — ＝ 一 ＾＝ 兰 × ｖ 超声波流量计安装简单、 使用方便的特点。ｈ 管段 术迅速发展的前题下才自 到实际蝴 ｊ 隋 的原因。 ４常见各类超声波流量计的应用特征 式： 某些葡苴 因材质疏、 导声不良， 或者锈鼬 重， 俨 衬 当管道条件、 努 泣 置、 频率、 换自 发射 声速 里和管道内空间有间隙等原因， 导致超声波信号衰 ４ 多谱勒式超声波流量计。只能用于测量含 １ 确定以后， ｆ ０即为常数 ， ｃ１ 、、 流体流速和多谱勒频 减严重， 用外贴式无法正常测量， 便产生了管段式 有适量能反 射超声波信号的颗粒或气泡的流体， 如 移成正比， 通过测量频移就可得到流体流速， 进而 超声波流量计。 未处理的污水、 杂质含量稳定的工厂 它把换能器和测 量管组成—体， 解 工厂排放液 、 求得流体流量。Ｚ ．时差式超声波流量汁。时差式 决了 １ ２ 外贴式流量ｉ在 十 测量中的—个难题， 而且测量 过程液等。 要注意它对被测介贡要求比较苛刻， 不 超声波流量计是利用声波在流体 中 顺流传播和逆 精度也更高， 但同时也牺牲了外贴式超声波流量计 能是洁净水， 杂质含量要相对稳定 ， 才可以正常测 流传播 的时间差与流体流速成正 比这～原理来测 不断流安装这—优 ， 要求切开管道安装换能器。ｏ 量。选择此类超声波流量计即要对被澳介质 中有 ４ 量流体流量的。 如图 ２ ， 换能器 １ 向换能器２ 发射 超 插 ＾式：插 入式超声波流量汁介于上述二者中间。 数 ， 也要对所选用的超声波流量计的性能、 精度和 声波信号， 这是顺流方向， 其传播时间为： 在安装上可 以不断流，利用专 门工具在管道上打 对破测介质的要求有深入的了解。 ４ 便携式超声波流量计。 ． ２ 用于临时ｌ 幔 ， 生濒 主 ｔ ： 一五 ：— ￣ｍ × ｖ Ｊ ＝ ２ ｓ ｆ 孑， Ｌ 把换能器插 ＾ 管道内， 完成安装。 由于换能器在 管道 内， 其信号的发射、 接收只经过被测介质 ， 而不 要用于校对管道 Ｅ 安装的 已 其它流量仪表 ， 进行一 反之 ， 逆流方向的传播时间为： 经过管壁和衬里， 所以其’量不受管质和管衬材料 个区域内的流体 衡测试 ，检查管道的当时流量 坝 ４ 三 限制。 情况等。 其比 足 ． 经济。 方便、 Ｃ — ｖ ＣＯＳ ３超声设撕ｔ 量计的特点 ４ ３时差式趱占 波流量计。 前生产最多、 目 应用 时间差 为 ： 众所周知，目 前的工业流量测量普遍存在着 范围最广泛的超声波流量计。 要用来测 它主 量洁净 大管径 、 大流量测量 困难的问题 ， 这是因为一般流 的流体流量 ， 自 在 来水公司和工业用水领域 ， 得到 △ ： 一 。＝ 量计随着测量管径的 增大会带来制造和运输上的 广泛应用。 ． 此外它也可以测量杂质含量不高佾 － ／ Ｊ 、 由于 ｃ ＞ ， ＞ ｖ故 困难， 如造价提高、 Ⅱ 安装不便等， 锄 大、 而超声波 于 １ｇ ， ０／， Ｉ 粒径小于 １ 面的均匀流体 ， ｍ 如污水的测 出 ：—Ｌ ｃｏ ｓ ２ 流量计均可避免。因为超声波流量计是管外安装、 量， 而且精度可 ± ５ 实际应用表明， 达 １％。 选用时差 出 — × （ 。。 忍田 小计）非接触测量， ｖ Ｖ ｏ 忽略不计） ｖ ｃｓ ‘ｃ ２ 胥 下 丁一 Ｖ 仪表造价基本上与被测管道 口 径大小 式超声波流量计， 对流 所以， 流体流速 无关， 所以被认为是较好的大管径流量测量仪表。 果 。 管径的适用范围从２ ｍ到 ５ ， ｃ ｍ 从几米宽的明渠 、 暗 ４ 管段式超声波流量汁。 ４ 精度最高， 可达到 ± ２ Ｏ ＬＣ Ｓ 渠到 ５ ０ ０ ｍ宽的河流。 ０ ％， ５ 而且不受管道材质、 衬里的限制， 适用于流量 其中 ｃ 、 ， ０均为常数， Ｌ 测得时间差 Ａ 即可求 ｔ 但随着 （ 下转 １ ９ ） ２ 页 另外 ， 流量测量准确度几乎不受被测流体温 测量精度要求高的场合。
【超声波流量计】超声波流量计的分类与选型
【超声波流量计】超声波流量计的分类与选型1、超声波流量计的分类超声波流量计由超声波换能器、电子线路、流量显示与累积系统组成。
换能器在电信号的作用下产生超声波输出，并可以将接收到的超声波信号转换为电信号。
按照安装方式，超声波流量计可以分为外夹式、内贴式、插入式、便携式4种类型。
外夹式超声波流量计换能器采用专用耦合剂固定在管道外，安装时不损坏管路，声波的传播路径透过管道壁; 对于内贴式超声波流量计，换能器是利用焊接、螺栓等方式固定在流道内壁上;插入式超声波流量计使用专用钻孔装置在被测管道上开孔，流量计探头通过钻孔从流道外部插入安装固定，解决了外夹式超声波流量计在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题; 便携式超声波流量计适合移动测量，常用于流量的标定。
按照声道结构类型，超声波流量计可分为单声道超声波流量计和多声道超声波流量计两种。
单声道超声波流量计是在被测流道上安装一对换能器构成一个超声波通道。
多声道超声波流量计是在流道上安装多对换能器，构成多个超声波通道，综合各声道的结果求出流量。
2、超声波流量计的选型对于中小口径管道和对测量精度要求不高的渠道中流量的测量，一般选用单声道超声波流量计; 对于大口径管道和流态分布复杂的管渠中流量的测量，一般选用多声道超声波流量计。
水电站中利用超声波流量计测量水轮机过机流量时，一般采用多声道超声波流量计( 至少采用4声道) 。
水电站中测量机组过机流量和电站总流量时，宜选用内贴式或者外插式超声波流量计，只有在业主有明确要求的情况下，才选用外夹式。
水电站水轮发电机组蜗壳前的压力钢管口径一般较大，在压力钢管上布置的超声波流量计，如安装位置在压力钢管的埋管部位(非暴露式流道)，超声波流量计采用内贴式，换能器和电缆管管卡在压力钢管内壁通过焊接固定; 如安装位置在压力钢管的明管部位(暴露式流道)，可结合压力钢管口径大小、精度要求、安装条件等因素，考虑采用插入式或内贴式超声波流量计。
超声波流量计选型及应用
随着物联网相关技术的逐渐成熟，智能硬件以及自动化技术的应用必将会越来越广泛，我们将积极推广自动化技术在水处理水资源水环境、智能制造、智慧交通、智慧城市、智慧楼宇等行业的应用。
超声波流量计是采用高集成度FPGA芯片及低电压宽脉冲发射技术设计的一种通用时差型超声波液量计，适用于水的测量。
超声波流量计选型：1、对主机类型的要求：一体式（带本地操作），分体壁挂型，分体壁挂防爆型，分体盘装型，分体本地显示型，模块型（带本地操作），水表（电池供电，磁性按键可浏览窗口），手持型，便携性；2、对工作单元的要求：交流（85~264V），电池（3.6V锂电池），直流（24VDC/8-36VDC）3、对热量功能有无要求：有，无4、对传感器类型的要求：标准S1型；标准M1型，标准L1型，高温S1H 型，高温M1H型；高温L1H型，标准插入式，水泥插入式，水表插入式，大型加长型，超大型水表插入式，管段式（法兰连接，DN40以下可选螺纹连接），管段式（活接连接，卫生型）5、对管径的要求：测量范围管径的大小6、对管材的要求：碳钢，不锈钢，铸铁，玻璃钢，PVC，水泥7、对公称压力的要求：常规1.6Mpa(管道式）8、对输出信号的要求：无输出，4-20mA输出（注明量程及有源或无源），脉冲输出，OCT输出，频率输出，RS485输出（请注明皮特率、通讯效验位等）9、对信号输入的要求：无输入，1路4-20mA模拟输入，2路4-20mA模拟输入，3路4-20mA模拟输入10、对电缆线长度要求：米产品具体选型，需要按照客户提供的参数来选择。
例如：客户提供以下要求：测量介质：水；传感器类型：常温外夹式传感器；工作温度：0℃～+50℃；适用管道口径：DN25-DN800mm；供电：DC24V；输出：4-20mA，RS485通讯，脉冲输出；精度:1.0%; 显示类型：LCD液晶显示瞬时流量、流速和累计流量等。
包含：壁挂式主机和外夹式传感器一套，标配线缆长度9米，配开关电源一只。
超声波流量计选型
超声波流量计选型引言超声波流量计作为一种非接触式流量计，在工业领域具有广泛的应用。
其通过发送超声波信号，并根据信号的传播时间来测量液体或气体的流速。
本文将介绍超声波流量计的选型过程，包括需要考虑的关键因素、不同类型的超声波流量计以及如何选择最适合的超声波流量计。
一、关键因素在选型过程中，需要考虑以下关键因素：1. 流体介质：不同的超声波流量计适用于不同的流体介质，包括液体和气体。
有些超声波流量计适用于各种类型的介质，而有些只适用于特定类型的介质。
因此，在选择超声波流量计时，需要确保其适用于所测量介质的特性。
2. 测量范围和精度：超声波流量计的测量范围通常以体积或质量的单位表示，如升/分钟或吨/小时。
在选型过程中，需要确定所需的测量范围，并根据应用的要求选择合适的精度。
通常情况下，测量范围越大，精度相对较低，而测量范围较小的超声波流量计通常具有更高的精度。
3. 温度和压力限制：超声波流量计在测量过程中受到温度和压力的限制。
不同类型的超声波流量计具有不同的温度和压力限制。
因此，在选型过程中，需要确保所选择的超声波流量计能够适应所测介质的温度和压力条件。
4. 安装条件：超声波流量计通常需要安装在管道上。
在选型过程中，需要考虑管道的尺寸和形状以及超声波流量计的安装需求。
有些超声波流量计需要在特定长度的直管段上安装，而有些则可以在弯管段上安装。
5. 信号输出和通信接口：不同的超声波流量计可能具有不同的信号输出方式和通信接口。
通常，超声波流量计可以通过模拟电流输出、数字脉冲输出或通信接口（如RS485、Modbus等）与其他设备进行连接。
在选型过程中，需要根据现有的控制系统和设备来选择最合适的信号输出和通信接口。
二、超声波流量计类型超声波流量计根据其工作原理和传感器的配置，可以分为以下几类：1. 声道式超声波流量计：这种类型的超声波流量计使用一对传感器，一个作为发射器发送超声波信号，另一个作为接收器接收反射回来的信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波流量计的选型与分类
关键词：超声波流量计选型与分类多普勒便携式流量计固定式时差式
超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表。
近几年来，随着技术的发展，利用超声波脉冲测量流体流量的技术发展很快，基于不同原理，适用于不同场合的各种超声波流量计得到了广泛应用，同时也对广大用户提出如何进一步的了解超声波流量计、怎样选择合适的超声波流量计，使用过程中，应该注意些哪些问题等等，上海森逸技术人员结合现国内超声波流量计的发展情况及多年来现场应用经验，对上述问题进行了探讨。
超声波流量计选型与分类：
选型主要有以下几点：管道壁厚、外径，介质，管内流量是否含有杂质，测量介质的温度，测量介质为气体时，还需要知道气体的压力，除此之外，还应根据用户实际情况和测量需要合理选型。
1、多普勒超声波流量计
换能器经过管道内液体中的悬浮颗粒或气泡后，频率发生偏移，当管道条件、换能器安装位置、发射频率、声速确定以后，通过测量频移就可得到流体流速，进而求得流体流量。
只能用于测量含有适量能反射超声波信号的颗粒或气泡的流体，如工厂排放液、未处理的污水、杂志含量稳定的工厂过程液等。
要注意它对被测介质要求比较苛刻，即不能是洁净水，同时杂质含量要相对稳定，才可以正常测量，而且不同厂家的仪表性能及对被测厂家的要求也不一样。
选择此类超声波流量计即要对被测介质心中有数，也要对所选用的超声波流量计的性能、精度和对被测介质的要求有深入的了解。
2、便携式超声波流量计
主要用于校对管道上已安装其它流量仪表的运行状态，进行一个区域内的流体平衡测试，检查管道的当时流量情况等。
如果不作固定安装，而用于这些用途时，选用便携式超声波流量计既方便又经济。
3、时差式超声波流量计
时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比，这一原理来测量流体流量。
目前生产最多、应用范围最广泛的是时差式超声波流量计。
它主要用来测量洁净的流体流量，在自来水公司和工业用水领域，得到广泛应用。
4、管道式超声波流量计
精度最高，可达到±0.5%，而且不受管道材质、衬里的限制，适用于流量测量精度要求高的场合。
但随着管径的增大，成本也会随增加，通常情况下，选用中小口径的管段式超声波流量计，较为经济。
5、固定式超声波流量计
如果有足够的安装空间，使用插入式换能器代替外贴式换能器，彻底消除了管衬、结垢及管壁对超声波信号衰减的影响，测量稳定性更高，也大大减小了维护工作量。
而且，由于插入式换能器也可以不断流安装，所以其应用正在不断推广。
有的厂家推出了内部为数字化电路的超声波流量计，其特点是采用数字电路处理信号，纠错能力增强，取样及时，精度提高(模拟电路的精度为±1.5%，数字电路可以达到±1.0%)，而且集成度提高，仪表体积大大减小，有多种信号输出模式供选择，在实际应用也取得了很好的效果。
用户在使用中可以和模拟电路的超声波流量计进行比较。
超声波流量计的功能选择，用户可以根据实际情况来确定。
如果测量双向流体，一定要选择带有正负计量功能的超声波流量计；如果用户需要定期了解流体在一定时段有流量情况，可以选择带打印机的超声波流量计。
总之，所选择的超声波流量计的功能既要满足用户需要，也不必贪多求全，造成许多功能闭置不用，而增加购买成本。
