ISE设计工具简介和快速入门
ISE开发环境使用指南[FPGA开发教程
ISE开发环境使用指南简介ISE（Integrated Software Environment）是Xilinx公司开发的一套FPGA设计软件工具。
本文档将为您介绍如何使用ISE开发环境进行FPGA开发，包括环境的安装、基本操作和常见问题解决方法。
环境安装1.在Xilinx官网上下载最新版本的ISE软件。
2.双击安装文件，按照向导指示完成安装过程。
3.完成安装后，打开ISE软件，进行必要的设置和配置。
基本操作创建工程1.打开ISE软件，选择“File” -> “New Project”。
2.在弹出的对话框中输入工程名称和路径，选择FPGA型号等相关参数，点击“Next”。
3.添加源文件和约束文件，点击“Next”。
4.点击“Finish”完成工程创建。
编译工程1.在ISE软件中选择“Project” -> “Run Implementation”进行工程编译。
2.检查编译过程中是否有错误，根据提示进行修正。
下载到FPGA1.将FPGA与电脑连接，选择“Tools” -> “iMPACT”打开下载工具。
2.配置下载参数，选择对应的FPGA型号和文件路径。
3.点击“Program”开始下载程序到FPGA。
常见问题解决方法编译错误•检查代码中是否有语法错误或逻辑问题。
•检查约束文件是否设置正确。
下载失败•检查FPGA与电脑的连接是否正常。
•检查下载工具配置是否正确。
总结通过本文档的介绍，您应该对如何使用ISE开发环境进行FPGA开发有了一定了解。
希望您在实际操作中能够顺利完成项目的开发和调试。
如果遇到任何问题，可以参考本文档中提供的常见问题解决方法或参考Xilinx官方文档进行进一步学习和搜索。
ISE使用指南基础篇
ISE使⽤指南基础篇第4章ISE开发环境使⽤指南第1节ISE套件的介绍与安装4.1.1ISE简要介绍Xilinx是全球领先的可编程逻辑完整解决⽅案的供应商，研发、制造并销售应⽤范围⼴泛的⾼级集成电路、软件设计⼯具以及定义系统级功能的IP（Intellectual Property）核，长期以来⼀直推动着FPGA技术的发展。
Xilinx 的开发⼯具也在不断地升级，由早期的Foundation系列逐步发展到⽬前的ISE9.1i系列，集成了FPGA开发需要的所有功能，其主要特点有：包含了Xilinx新型SmartCompile技术，可以将实现时间缩减2.5倍，能在最短的时间内提供最⾼的性能，提供了⼀个功能强⼤的设计收敛环境；全⾯⽀持Virtex-5系列器件（业界⾸款65nm FPGA）；集成式的时序收敛环境有助于快速、轻松地识别FPGA设计的瓶颈；可以节省⼀个或多个速度等级的成本，并可在逻辑设计中实现最低的总成本。
Foundation Series ISE具有界⾯友好、操作简单的特点，再加上Xilinx的FPGA芯⽚占有很⼤的市场，使其成为⾮常通⽤的FPGA⼯具软件。
ISE作为⾼效的EDA设计⼯具集合，与第三⽅软件扬长补短，使软件功能越来越强⼤，为⽤户提供了更加丰富的Xilinx平台。
4.1.2ISE功能简介ISE的主要功能包括设计输⼊、综合、仿真、实现和下载，涵盖了FPGA开发的全过程，从功能上讲，其⼯作流程⽆需借助任何第三⽅EDA软件。
设计输⼊：ISE提供的设计输⼊⼯具包括⽤于HDL代码输⼊和查看报告的ISE⽂本编辑器（The ISE Text Editor），⽤于原理图编辑的⼯具ECS（The Engineering Capture System），⽤于⽣成IP Core的Core Generator，⽤于状态机设计的StateCAD以及⽤于约束⽂件编辑的Constraint Editor等。
综合：ISE的综合⼯具不但包含了Xilinx⾃⾝提供的综合⼯具XST，同时还可以内嵌Mentor Graphics公司的LeonardoSpectrum 和Synplicity公司的Synplify，实现⽆缝链接。
ISE使用手册
4.6.1 ISE数据库接口（DBI） ......................................................................... 41 4.6.2 MySQL接口 ....................................................................................... 43 4.6.3 开发更多的数据库接口 ........................................................................... 45 五. ISE编程示例...................................................................................................... 46 5.1 四个简单的TCP协议 ....................................................................................... 46 5.2 简单的HTTP服务 ........................................................................................... 48 5.3 服务状态监视器 ............................................................................................ 48 5.4 工作者线程池 ............................................................................................... 48 5.5 简单的UDP服务端 ......................................................................................... 49 六. 附录 ................................................................................................................ 50 6.1 ISE参数配置................................................................................................ 50 6.2 参考资料 .................................................................................................... 52
ISE软件使用说明(两篇)
引言：概述：ISE软件是由Xilinx公司开发的一款集成电路设计工具，使用该软件可以进行数字电路设计、仿真、验证以及实现等多个阶段的工作。
在设计阶段，ISE软件提供了丰富的组件库和设计工具，方便用户进行电路原理图的绘制和逻辑设计。
在验证阶段，ISE软件可以进行功能仿真和时序仿真，以确保设计的正确性和稳定性。
在实现阶段，ISE软件提供了先进的布局与布线工具，能够将设计转化为实际的电路板。
正文内容：1.安装与启动1.1ISE软件安装包1.2安装ISE软件1.3启动ISE软件2.项目管理2.1创建新项目2.2导入已有项目2.3添加设计文件2.4设定项目属性2.5保存和备份项目3.设计流程3.1电路原理图设计3.1.1组件选择3.1.2连接元件3.1.3设置元件属性3.2逻辑设计3.2.1设计约束3.2.2逻辑优化3.2.3时序约束3.3约束文件编辑3.3.1约束规则3.3.2约束语法3.3.3约束检查3.4时序仿真3.4.1创建仿真波形3.4.2设定初始状态3.4.3运行仿真3.5功能仿真3.5.1设置输入信号3.5.2运行仿真3.5.3分析仿真结果4.仿真与验证4.1时序分析4.1.1设定时钟4.1.2时序路径分析4.1.3时序优化4.2时序约束验证4.2.1满足约束4.2.2修复时序错误4.3灵敏度分析4.3.1设定输入敏感性4.3.2分析敏感性4.4逻辑分析4.4.1切换敏感性4.4.2分析逻辑状态5.布局与布线5.1物理约束5.1.1面积约束5.1.2信号完整性约束5.1.3电源与接地约束5.2布局5.2.1网表导入5.2.2管理物理资源5.2.3进行布局布线5.3时序优化5.3.1满足时序约束5.3.2缩短信号传输路径5.3.3优化时钟分配5.4布线5.4.1管理布线资源5.4.2进行布线5.4.3路由与优化5.5设计规约检查5.5.1检查布局布线规约5.5.2修复设计规约错误总结：引言概述：ISE软件是一款功能强大的集成开发环境工具，广泛应用于数字电路设计和实现。
ISE设计工具简介
ISE设计工具简介
1 Xilinx设计流程
数字系统设计流程
系统描述 时序仿真
设计输入
布局布线
行为仿真
下载
逻辑综合
最终测试
1 Xilinx设计流程
设计输入阶段:
设计规划和预算 多种设计输入方式,形成EDIF网表文件 EDIF
设计实现
流程报告 布局布线
调试仿真 设计完成及下载
2 设计输入
结束 验证
At time 10, input is 001, output is 0111 At time 20, input is 101, output is 1101 At time 30, input is 111, output is 1110 At time 40, input is 011, output is 1011 At time 50, input is 001, output is 0111
& A Abar & B Bbar & & Enable Z[1] Z[2] Z[3] Z[0]
4 调试仿真
测试文件和测试结果输出
验证 程序
module Dec_Test; reg Da,Db,Den; wire [0:3] Dz; DEC2×4 D1 (Da,Db,Den,Dz); //被测试的模块 initial //产生输入激励 begin Den = 0; Da = 0; 产生测 Db = 0; 试输入 #10 Den = 1; #10 Da = 1; #10 Db = 1; #10 Da = 0; 只要输入发生 #10 Db = 0; #10 $stop; 变化,输出值 end 都将被显示 always @(Den or Da or Db or Dz) $display("At time %t, input is %b%b%b, output is %b", $time, Da, Db, Den, Dz); endmodule

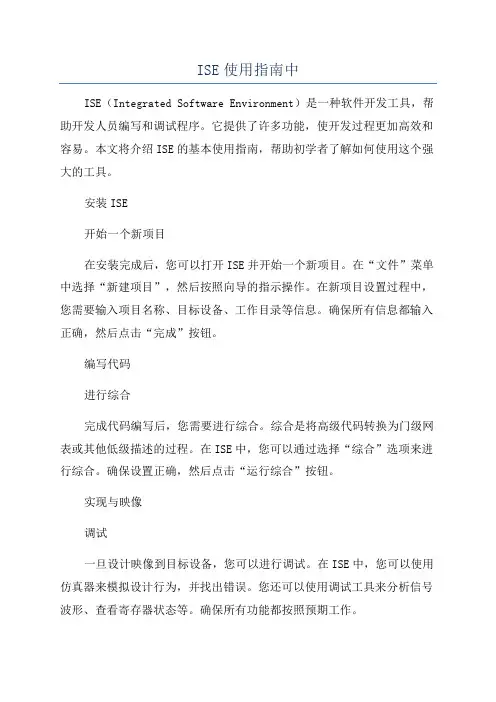

ISE使用指南中
ISE使用指南中ISE（Integrated Software Environment）是一种软件开发工具，帮助开发人员编写和调试程序。
它提供了许多功能，使开发过程更加高效和容易。
本文将介绍ISE的基本使用指南，帮助初学者了解如何使用这个强大的工具。
安装ISE开始一个新项目在安装完成后，您可以打开ISE并开始一个新项目。
在“文件”菜单中选择“新建项目”，然后按照向导的指示操作。
在新项目设置过程中，您需要输入项目名称、目标设备、工作目录等信息。
确保所有信息都输入正确，然后点击“完成”按钮。
编写代码进行综合完成代码编写后，您需要进行综合。
综合是将高级代码转换为门级网表或其他低级描述的过程。
在ISE中，您可以通过选择“综合”选项来进行综合。
确保设置正确，然后点击“运行综合”按钮。
实现与映像调试一旦设计映像到目标设备，您可以进行调试。
在ISE中，您可以使用仿真器来模拟设计行为，并找出错误。
您还可以使用调试工具来分析信号波形、查看寄存器状态等。
确保所有功能都按照预期工作。
优化性能最后，您可以优化设计的性能。
在ISE中，您可以使用不同的优化技术来减少延迟、面积等。
通过调整参数和设置，您可以使设计更加高效和稳定。
确保优化后的设计满足性能要求。
总结在本文中，我们介绍了ISE的基本使用指南。
通过正确安装软件、开始一个新项目、编写代码、进行综合实现、调试和优化性能，您可以利用ISE开发高质量的程序。
希望这些信息对您有所帮助，祝您在使用ISE中取得成功！。
ISE软件使用说明
ISE软件使用说明ISE（Integrated Software Environment）软件是由赛灵思公司（Xilinx Inc.）开发的一款用于设计和开发数字电路的软件工具。
该软件提供了一个集成的环境，用于设计、模拟和验证数字电路。
本文将介绍ISE软件的安装和基本使用方法，以帮助用户快速上手。
一、安装ISE软件2.根据安装程序的提示，选择安装的目标文件夹和所需的组件。
3.等待安装程序完成安装。
二、打开ISE软件打开ISE软件后，会出现一个欢迎界面，用户可以选择新建项目、打开已有项目或者直接进入ISE工具链。
三、创建新项目1. 点击“New Project”按钮，进入新项目设置页面。
2.输入项目的名称和路径，选择项目类型和芯片系列。
3. 点击“Next”按钮，进入项目配置页面。
4.在此页面中，用户可以添加需要使用的源文件、约束文件和IP核等。
5. 点击“Next”按钮，进入总结页面。
6. 点击“Finish”按钮，完成项目创建。
四、设计源文件在ISE软件中，用户可以使用HDL（硬件描述语言）进行设计源文件的编写。
ISE软件支持的HDL语言有VHDL和Verilog。
1. 在项目视图中，右键点击“Source”文件夹，选择“New Source”。
2.在弹出的对话框中，选择源文件类型和语言。
3. 输入文件的名称和路径，点击“Finish”按钮。
五、添加约束文件约束文件用于定义电路的时序、引脚映射等信息，以确保电路的正常工作。
1. 在项目视图中，右键点击“Constraints”文件夹，选择“New Source”。
2.在弹出的对话框中，选择约束文件类型。
3. 输入文件的名称和路径，点击“Finish”按钮。
六、综合与实现在进行综合和实现之前，需要根据设计需求进行一些设置和配置。
1. 在项目视图中，右键点击项目名称，选择“Properties”。
2.在弹出的对话框中，选择“SYNTHESIS”或“IMPLEMENTATION”选项卡。
ISE入门级教程
1.启动ISE，出现以下对话框，点击OK。
出现ISE的主界面，在这里进行操作。
2.新建工程首先新建一个工程，如下图所示：File--New Project.以mux21为例，填写Project Name，并建立路径（默认路径即可），Top_Level Source Type 选择HDL（默认）。
点击Next。
下面要选择器件类型，大家可以观察一下板子的核心芯片，是XC9572XL，44个管脚，速度等级10，按以下选择器件，Family：XC9500XL CPLDS。
Device：XC9572XL。
Package：PC44。
Speed：-10。
选择好器件之后，点击Next,然后直接点击Next—Next—Finish。
3.新建文件（如果文件已经存在，则直接进行第4步添加文件）当我们建立了一个新的工程之后，下面就该编写V erilog文件了，如下图：File—New，然后选择Text File，点击OK。
在右边空白区域中编写代码，编写完毕之后，点击保存,默认路径即可。
4.向所建立工程中添加文件V erilog代码已经有了，但是还没有添加到工程中，下一步就是将文件添加到所建工程当中。
如下图，右击xc9572xl-10PC44，选择Add Source，点击要添加的文件，打开，在出现的对话框选择OK。
5.绑定管脚加入文件之后就可以进行绑定管脚了，如下图，先用鼠标点击左上侧红色框中的mux21.v，然后点开左下侧的User Constraints，右击Assign Package Pins，选择run，出现对话框，选择“yes”。
出现绑管脚的界面如下图，根据板子上的按键（输入）或者LED/数码管（输出）来填写下图左侧的红色区域（Loc）。
大家可以观察一下，当填完一个管脚后，点击其他地方，右侧芯片图上对应管脚会变成蓝色，表示该管脚已经被使用。
绑完管脚关闭即可。
6.综合、翻译到这一步，V erilog文件已经有了，管脚也已经绑定了，下面需要对它进行综合、翻译等操作，并检查有无错误。
ISE TCAD的简介
仿真软件ISE TCADISE的简介ISE (Integrated Systems Engineering) 工具是世界著名的TCAD软件提供商旗下的产品，该产品范围包括集成电路工艺模拟和器件仿真。
ISE总部设在瑞士，并在美国硅谷、日本东京、韩国汉城、台湾新竹和中国上海等地先后创立了分支机构。
自1993年创立以来，ISE一直专注于TCAD领域，已为众多半导体制备商提供工艺模拟和器件仿真产品。
自从2004年被Synopsys公司以9500万美元收购后，其DFM(Design-for-Manufacturing，可制造性设计) 软件功能得以增强，已为众多半导体制备商提供工艺模拟和器件仿真产品。
1 ISE的优点ISE TCAD是一款可用于集成电路工艺模拟和器件仿真的软件，它通过运用计算机求解基本的半导体偏微分方程组达到估计器件特性的目的，这种深层次的物理近似使得TCAD能获得更准确的模拟结果，这与传统设计流程中进行新工艺或新型半导体器件结构研究时所要进行的芯片重复测试实验相比，它成本更低并且省时。
相对于其他器件和工艺模拟软件，如MEDICI或TSUPREM4，ISE TCAD的图形化界面（GUI）做得更为人性化、算法更优、模拟程序收敛更容易，其以excel 作为功能选项，使得初学者很容易上手；并且ISE TCAD可以对二维和三维的有限元模型进行定量模拟分析，能更直观的观察到偏压状态下器件内部各种参数的分布；ISE TCAD十分适合一些概念性器件的开发，其标准化的实验流程具有更大的预见性，可有效的减少研发成本和加速工艺制成的改进；该产品不仅可以准确快捷地进行半导体工艺流程模拟和器件仿真，对于各种新兴及特殊器件，例如深亚微米器件、绝缘硅(SOI)、SiGe、功放高压器件、异质结、光电器件、量子器件及纳米器件等，也同样都可以进行精确有效的仿真模拟。
2 ISE的功能模块ISE TCAD由工艺模拟和器件模拟两个功能模块组成。
ISE的使用说明
ISE的使用说明ISE（Integrated Software Environment）是一种集成软件环境，用于设计和验证硬件开发项目。
它由Xilinx公司开发，旨在为FPGA（Field-Programmable Gate Array）和SoC（System-on-a-Chip）设计提供完整的解决方案。
ISE具有多种功能和工具，可以帮助工程师在整个开发过程中完成各种任务。
ISE的安装：ISE的主要功能：ISE为硬件设计和验证提供了全面的解决方案。
以下是ISE的主要功能：2.综合和优化：ISE包含了综合和优化工具，将HDL代码转换为布尔函数表示。
综合工具会分析代码并生成等效的硬件电路电路。
优化工具会尝试将电路改进为更有效的形式，以提高性能和减少资源消耗。
3.约束和分析：在设计过程中，您通常需要对硬件进行约束，以满足特定的要求。
ISE提供了工具来定义时序约束、电气约束和物理约束，并分析设计是否满足这些约束。
4.实现和布局：一旦设计和优化完成，ISE将使用实现和布局工具将电路映射到目标FPGA或SoC中。
这些工具将选择适当的逻辑资源，并将其布局在特定的芯片区域，以最大程度地提高性能和效率。
5.仿真和调试：在设计过程中，您需要对硬件进行仿真和调试，以验证其正确性和性能。
ISE提供了仿真工具，可以对设计进行功能仿真、时序仿真和混合信号仿真。
它还提供了调试功能，可帮助您定位和解决问题。
以下是使用ISE的一般步骤：1.创建新工程：在ISE中，您需要先创建一个新的工程，用于存储和组织设计文件。
可以在ISE中创建一个新的工程，并选择适当的目标设备。
2. 添加设计文件：一旦工程创建完成，您可以添加设计文件到工程中。
通过右键单击工程文件夹，并选择“Add Source”来添加设计文件。
选择适当的文件类型，并在文件对话框中选择要添加的文件。
3. 设置约束：在设计过程中，您需要为硬件设计设置约束，以满足特定的要求。
通过右键单击工程文件夹，并选择“Add Constraints”来添加约束文件。
ISE使用指南中
ISE使用指南中ISE（Intelligent Software Engineering）是一种经验丰富的工具，用于支持软件开发过程中的各个阶段。
本指南将介绍ISE的基本概念和使用方法，以帮助用户充分利用该工具。
1.ISE的概述2.安装与配置3.项目管理ISE提供了一个强大的项目管理功能，可以帮助用户组织和管理各个项目。
用户可以创建新项目、导入现有项目或从版本控制系统中检出项目。
在项目管理面板中，用户可以查看项目的文件结构和依赖关系，并进行文件的增删改查等操作。
5.调试器ISE的调试器功能可以帮助用户定位和修复代码中的错误。
用户可以设置断点、单步执行代码、观察变量值和查看函数调用栈等。
调试器还支持远程调试功能，可以在远程计算机上调试代码。
6.版本控制7.自动化构建ISE支持自动化构建功能，可以帮助用户自动执行一系列的构建步骤，如编译、打包、发布和部署等。
用户可以通过配置文件或命令行参数来定义构建步骤，并将其添加到项目的构建脚本中。
8.单元测试ISE支持单元测试框架，如JUnit和PyTest等。
用户可以编写和运行单元测试用例，并查看测试结果和覆盖率报告。
ISE还提供了代码覆盖率分析功能，可以帮助用户评估测试用例的覆盖率。
9.效能分析ISE提供了效能分析工具，可以帮助用户评估代码的效率和性能。
用户可以收集和分析代码的运行时间、内存占用和CPU使用情况等。
ISE还提供了图形化界面和报表，以便用户更好地理解和优化代码的性能。
10.文档生成ISE支持自动化文档生成功能，可以帮助用户生成代码的文档和注释。
用户可以使用特定的注释标记来标识代码的文档化部分，然后使用ISE提供的工具生成文档。
ISE支持多种文档格式，如HTML、Markdown和PDF等。
总之，ISE是一款功能强大的工具，可以帮助开发人员提高软件开发的效率和质量。
本指南提供了对ISE的基本介绍和使用方法，希望能对用户的工作有所帮助。
具体的使用细节和高级功能可以参考ISE的官方文档和用户手册。
ISE使用指南下
ISE使用指南下ISE（Integrated Software Environment，综合软件环境）是一种基于计算机软件的工具，用于辅助设计、开发和部署各种应用程序。
它提供了一个集成的开发环境，可以帮助开发者提高开发效率、降低开发成本，并提供高质量的应用程序。
2.创建新项目：在开始使用ISE之前，您需要创建一个新项目来组织您的开发工作。
在ISE中，您可以选择创建一个全新的项目，或者导入一个已有的项目。
创建新项目时，您需要选择项目的类型（如Web应用程序、桌面应用程序或移动应用程序）以及项目的目录结构。
4.调试代码：在开发应用程序时，您经常需要调试代码以查找并修复错误。
ISE提供了一个强大的调试器，可以帮助您进行代码调试。
您可以设置断点、单步调试代码，并查看变量的值和堆栈跟踪信息。
5.构建和部署应用程序：当您完成了代码的编写和调试，您可以使用ISE将应用程序构建成可执行文件或部署包。
ISE提供了多种构建工具和选项，您可以选择适合您项目的选项。
一旦构建完成，您可以将应用程序部署到目标设备上进行测试和使用。
6.管理代码库：在开发过程中，您可能需要使用代码版本控制系统来管理您的代码库。
ISE集成了一些常用的代码版本控制系统，如Git和SVN，可以帮助您轻松地管理和协作开发代码。
7.性能优化：在开发和部署应用程序时，您可能会遇到性能问题。
ISE提供了一些性能优化工具和分析器，可以帮助您分析和改进应用程序的性能。
您可以使用这些工具来查找性能瓶颈和优化热点，并采取相应的措施来提高应用程序的性能。
8.文档和帮助：ISE提供了丰富的文档和帮助资源，可以帮助您更好地了解和使用ISE。
您可以访问ISE的官方网站或查看ISE内置的帮助文档，以获得详细的使用说明和示例代码。
总之，ISE是一个非常强大和灵活的开发工具，可以帮助开发者更高效地开发各种类型的应用程序。
通过使用ISE，您可以提高开发效率、降低开发成本，并提供高质量的应用程序。
ise的使用流程
ise的使用流程1. 简介ise是一款功能强大的集成电路设计软件，可以提供全面的工程设计解决方案。
以下是ise的使用流程。
2. 下载与安装•访问ise官方网站。
•在网站上找到并点击下载按钮。
•根据操作系统选择合适的版本进行下载。
•下载完成后，双击安装程序进行安装。
•按照安装向导的提示进行安装。
3. 打开ise•双击ise的图标以打开软件。
•在启动界面选择新建项目。
•输入项目名称并选择适当的存储路径。
•点击确定以创建项目。
4. 添加设计文件•在项目导航栏中，右键单击Design Sources。
•选择Add Sources。
•在弹出的对话框中选择适当的文件类型。
•点击下一步并选择要添加的设计文件。
•点击完成以将文件添加到项目中。
5. 设计功能模块•在项目导航栏中，右键单击设计文件。
•选择New Source。
•在弹出的对话框中选择设计模块类型。
•点击下一步并输入模块的名称。
•点击完成以创建模块。
6. 添加约束文件•在项目导航栏中，右键单击设计文件。
•选择New Source。
•在弹出的对话框中选择约束文件类型。
•点击下一步并输入约束文件的名称。
•点击完成以创建约束文件。
7. 综合与优化•在项目导航栏中，右键单击设计文件。
•选择Synthesize - XST。
•等待综合过程完成。
8. 实现与布局•在项目导航栏中，右键单击设计文件。
•选择Implement Design。
•等待实现与布局过程完成。
9. 模拟与仿真•在项目导航栏中，右键单击设计文件。
•选择Simulate - ModelSim。
•编写仿真脚本文件并保存。
•运行仿真脚本以进行模拟与仿真。
10. 下载与验证•连接目标板与计算机。
•在ise软件中，点击Generate Programming File。
•将生成的Bitstream文件下载到目标板中。
•验证设计功能正常运行。
11. 导出项目•在ise软件中，选择Export - Export Project。
ISE使用指南上
第4章ISE开发环境使用指南第1节ISE套件的介绍与安装4.1.1 ISE简要介绍Xilinx是全球领先的可编程逻辑完整解决方案的供应商，研发、制造并销售应用范围广泛的高级集成电路、软件设计工具以及定义系统级功能的IP（Intellectual Property）核，长期以来一直推动着FPGA技术的发展。
Xilinx的开发工具也在不断地升级，由早期的Foundation 系列逐步发展到目前的ISE 9.1i系列，集成了FPGA开发需要的所有功能，其主要特点有：∙包含了Xilinx新型SmartCompile技术，可以将实现时间缩减2.5倍，能在最短的时间内提供最高的性能，提供了一个功能强大的设计收敛环境；∙全面支持Virtex-5系列器件（业界首款65nm FPGA）；∙集成式的时序收敛环境有助于快速、轻松地识别FPGA设计的瓶颈；∙可以节省一个或多个速度等级的成本，并可在逻辑设计中实现最低的总成本。
Foundation Series ISE具有界面友好、操作简单的特点，再加上Xilinx的FPGA芯片占有很大的市场，使其成为非常通用的FPGA工具软件。
ISE作为高效的EDA设计工具集合，与第三方软件扬长补短，使软件功能越来越强大，为用户提供了更加丰富的Xilinx平台。
4.1.2 ISE功能简介ISE的主要功能包括设计输入、综合、仿真、实现和下载，涵盖了FPGA开发的全过程，从功能上讲，其工作流程无需借助任何第三方EDA软件。
∙设计输入：ISE提供的设计输入工具包括用于HDL代码输入和查看报告的ISE文本编辑器（The ISE Text Editor），用于原理图编辑的工具ECS（The Engineering Capture System），用于生成IP Core的Core Generator，用于状态机设计的StateCAD以及用于约束文件编辑的Constraint Editor等。
∙综合：ISE的综合工具不但包含了Xilinx自身提供的综合工具XST，同时还可以内嵌Mentor Graphics公司的LeonardoSpectrum和Synplicity公司的Synplify，实现无缝链接。
ISE10.1快速入门(实例)
ISE快速入门（Lab0）——秒表修改记录审核记录目录目录修改记录 (2)审核记录 (2)目录 (3)实验详细步骤 (4)实验详细步骤（一）启动ISE要启动ISE，双击桌面ISE图标或者从开始菜单中启动，依次选择开始−> 所有程序−> Xilinx ISE Design Suit 10.1 −> ISE −> Project Navigator，打开ISE工具；（二）创建工程项目(1) 在ISE窗口，依次选择File > New Project... ，然后看到New ProjectWizard窗口弹出(2) 在Project Name中输入clock(3) 在Project Location中浏览选择一个文件夹或者在输入栏中手工输入一个项目存放的路径（不能用中文路径），一个子目录clock会自动生成；(4) 在Top-Level Source Type下拉菜单栏目中图1：新建项目向导(5) 然后点击Next，切换到device properties页面对话框；(6) 在相应栏目中填入属性，具体如下所示：Product Category: All● Family: Spartan3E● Device: XC3S100E● Package:QT144● Speed Grade: -5● Top-Level Module Type: HDL● Synthesis Tool: XST (VHDL/Verilog)● Simulator: ISE Simulator (VHDL/Verilog)● 确认Enable Enhanced Design Summary 已经被选中其他选项保留默认值完成之后项目设备属性对话框如下图所示：图2：项目设备属性(7) 点击Next，到创建新项目源文件对话框；图3：创建新的源文件（三）创建Verilog 模块源文件 （1） 在创建新的源文件对话框中点击New Source ,打开New Source Wizard 对话框；（2） 在对话框的 Source type 中选择Verilog Module （3） 输入模块文件名clock ；（4） 确认Add to Project 按钮被选中；图4：选择新建文件类型（5）点击Next，弹出模块端口声明对话框，定义clock模块的端口声明如下：● Clk input● Reset input●Start input● Anodes output MSB：3 LSB：0●Cathodes output MSB：6 LSB：0MSB和LSB代表变量的最高位和最低位，这里Anodes的位宽为4，所以最高位为3，最低位都是0；Cathodes的位宽为7，所以最高位为6，最低位都是0；（6）点击next，检验新source模块文件设置如下图所示：（7）然后点击Finish完成创建新源文件向导；在创建新的源文件的窗口中点击Next（8）点击next，然后点击完成，就会在Workspace中看到包含clock模块的源代码文件，如图所示：（9）继续完成代码模块修改，在endmodule声明之前，添加下行代码到模块中；reg [21:0] Count;reg [3:0] Msec; //0.1sreg [3:0] Sec1; //秒个位reg [3:0] Sec2; //秒十位reg Flag; //0.1s进位标志//0.1s的计数器always @ (posedge Clk) beginif(Reset | (!Start) )Count <= 0;else if(Count == 24000_00) beginFlag <= 1'b1;Count <= 'd0;endelse beginFlag <= 1'b0;Count <= Count + 1'b1;endend//Msec从0计数到9时归零always @ ( posedge Clk ) beginif(Reset | (!Start) )Msec <= 4'h0;else if( Flag && (Msec==9) )Msec <= 4'h0;else if( Flag )Msec <= Msec + 1'b1;end//秒个位从0计数到9时归零always @ ( posedge Clk ) beginif(Reset | (!Start) )Sec1 <= 4'h0;else if( (Sec1==9) && (Msec==9) && Flag )Sec1 <= 4'h0;else if( (Msec==9) && Flag )Sec1 <= Sec1 + 1'b1;end//秒十位从0计数到9时归零always @ ( posedge Clk ) beginif(Reset | (!Start) )Sec2 <= 4'h0;else if( (Sec2==5) && (Sec1==9) && (Msec==9) && Flag ) Sec2 <= 4'h0;else if( (Sec1==9) && (Msec==9) && Flag )Sec2 <= Sec2 + 1'b1;end//数码管显示控制reg [3:0] Anodes_r;reg [6:0] Cathodes_r;reg [15:0] Count2;//动态显示数码管位选always @ (posedge Clk) beginif(Reset | (!Start) ) beginAnodes_r <= 4'b1110;Count2 <= 0;endelse if(Count2==24000) beginAnodes_r <= {Anodes_r[2:0],Anodes_r[3]};Count2 <= 0;endelse Count2 <= Count2 + 1'b1;end//动态显示数码管段选always @ (posedge Clk) beginif(Reset | (!Start) )Cathodes_r <= 7'b1111111;else case(Anodes_r)4'b1110: begincase(Msec)0: Cathodes_r <= 7'b1000000;1: Cathodes_r <= 7'b1111001;2: Cathodes_r <= 7'b0100100;3: Cathodes_r <= 7'b0110000;4: Cathodes_r <= 7'b0011001;5: Cathodes_r <= 7'b0010010;6: Cathodes_r <= 7'b0000010;7: Cathodes_r <= 7'b1111000;8: Cathodes_r <= 7'b0000000;9: Cathodes_r <= 7'b0010000;default Cathodes_r <= 7'b1111111;endcaseend4'b1101: Cathodes_r <= 7'b0111111;4'b1011: begincase(Sec1)0: Cathodes_r <= 7'b1000000;1: Cathodes_r <= 7'b1111001;2: Cathodes_r <= 7'b0100100;3: Cathodes_r <= 7'b0110000;4: Cathodes_r <= 7'b0011001;5: Cathodes_r <= 7'b0010010;6: Cathodes_r <= 7'b0000010;7: Cathodes_r <= 7'b1111000;8: Cathodes_r <= 7'b0000000;9: Cathodes_r <= 7'b0010000;default Cathodes_r <= 7'b1111111;endcaseend4'b0111: begincase(Sec2)0: Cathodes_r <= 7'b1000000;1: Cathodes_r <= 7'b1111001;2: Cathodes_r <= 7'b0100100;3: Cathodes_r <= 7'b0110000;4: Cathodes_r <= 7'b0011001;5: Cathodes_r <= 7'b0010010;6: Cathodes_r <= 7'b0000010;7: Cathodes_r <= 7'b1111000;8: Cathodes_r <= 7'b0000000;9: Cathodes_r <= 7'b0010000;default Cathodes_r <= 7'b1111111;endcaseenddefault Cathodes_r <= 7'b1111111;endcaseendassign Anodes = Anodes_r;assign Cathodes = Cathodes_r;（10）选择File > Save保存所有修改；现在你已经完成了创建clock模块的工作。
ISE入门手册 第二章ISE模块简介
第二章ISE模块简介2.1 DEVICE主要特征：•运用CAD设计二维结构和三维结构及其工艺模拟•通过人机交互的图形用户界面把各阶段形象化。
•图形用户界面和ISE网格构划分。
•基于ACIS的固定几何模型内核。
•通过图形用户界面可记录和重复脚本。
DEVISE有三种独特的运算模式：二维结构设计，三维结构设计，以及三维工艺模拟。
几何和工艺模拟可以自由组合，对三维结构的设计提供更多的支持。
2维/3维器件编辑器通过图形用户界面，用简单的二维和三维图形建立二维和三维器件几何模型。
例如矩形，多边形，立方形，圆柱形以及球形。
圆形的边缘用角隅填密法，三维边缘混和以及切面处理形成。
在已经存在的和新的物体之间的交迭之处的线路可以通过明确的选择来解决，这要顾及到在结构形成中大量的弹性。
复杂结构是由简单的交叉元素构成。
（见图1）3D结构也可以由简单的二维突起结构或者二维平面构成。
几何结构的搭建是由ACIS几何内核来支持完成。
这个几何内核已经得到很好的测试，也已被好几种CAD软件所运用。
（不包括TCAD）设计提供了呈现每个阶段的图样结构，他们的设计以几何结构的形式显示出来。
强大的图形过滤功能使得可以观察到整个区域的一小子部分或清楚观察到区域。
（见图2）掺杂抛面和网格构建是交叉定义的。
布局和形状是半透明的盒子状的，方便查找。
所有的ISE浓度掺杂和网格构建选项都靠MESH和NOFFSET2D/3D支持。
网格构建引擎可以通过设计图形用户界面来访问。
网格和掺杂抛面的产生可以通过Tecplot-ISE工具自动显示出来。
所用交互式的操作被记录成一个文件，使用户可以运行日志脚本文件来重建器件几何图形。
设计图形用户界面具有命令行窗口的作用，脚本命令可以通过图形用户界面输入，同样命令也可以直接通过DOS命令行输入执行。
器件结构参数DEVISE输入的脚本文件运用的是类似于LISP的编程语言方案。
这使通过运用简单的变量或者其他变量定义的变量，例如if 或 do while模块以及循环，使得创建参数结构变的非常容易。
ISE的使用说明
ISE的使用说明ISE是集成电路设计中常用的一种工具，是一种综合软件环境，它用于设计目的，例如创建和测试电路设计的逻辑模型。
本文将详细介绍ISE 的使用说明，包括安装步骤、主要功能、常用操作和调试技巧。
一、安装步骤2.运行安装程序：双击安装程序启动安装流程，按照提示完成安装向导。
3.设置安装选项：在安装向导中，您可以选择安装目录、添加快捷方式和其他个性化设置。
4.完成安装：等待安装程序完成所有必要文件的复制和配置，安装完成后重启计算机。
二、主要功能1.逻辑设计：ISE提供了丰富的逻辑设计工具，包括原理图设计、硬件描述语言编写和逻辑优化等功能。
用户可以通过拖放元件、连接线和逻辑门，创建电路的逻辑模型。
2.约束设置：ISE允许用户定义各种约束条件，如时钟频率、延迟限制和电气规范等。
这些约束条件对于确保设计的正确性和性能至关重要。
3.仿真和验证：ISE提供了强大的仿真和验证工具，以验证设计的功能和时序正确性。
用户可以模拟不同输入情况下的电路行为，并通过波形查看器等工具进行调试和分析。
4.综合和布局布线：ISE可以将逻辑设计综合为电路网表，并根据指定的目标器件和约束条件进行布局布线。
综合和布局布线的结果直接影响电路的性能和可靠性。
6.文档生成：ISE可以根据设计规范和用户的需求，自动生成各种设计文档，如用户手册、接口定义和设计报告等。
这些文档对于设计团队的交流和项目管理非常重要。
三、常用操作2.添加文件：在工程中，用户可以添加设计文件、约束文件和仿真文件等。
这些文件描述了电路的结构、约束条件和仿真模型，是设计的基础。
3.进行综合和优化：在添加文件后，用户需要对设计进行综合和优化，以便生成电路网表。
综合和优化的操作可以通过综合工具和约束文件完成。
4.进行布局布线：综合完成后，用户需要对设计进行布局布线，以生成具体的物理布局。
布局布线的操作可以通过布局布线工具和约束文件完成。
5.进行仿真和验证：在布局布线完成后，用户可以使用ISE提供的仿真和验证工具，对设计进行功能和时序验证。
XilinxISE软件简单教程课件
Xilinx ISE软件的优缺点
概述Xilinx ISE软件的优点和 缺点，帮助用户全面评估软 件。
Xilinx ISE软件的应用场 景
介绍Xilinx ISE软件广泛应用 于哪些领域和项目，以及其 在每个领域中的优势。
XilinxISE软件简单教程课 件
Xilinx ISE软件简单教程课件为您提供了入门级的教程，让您了解Xilinx ISE软 件的作用、特点以及使用方法。
简介
Xilinx ISE软件是什么？
介绍Xilinx ISE软件是一款功能强大的FPGA开发工具，可以帮助您设计和验证数字电路。
Xilinx ISE软件的作用
解释下载和仿真之间的区别和各自的用途。
3 下载和仿真的流程
讲解下载和仿真的基本步骤，以便用户正确地验证并调试设计。
实例操作
具体实例操作演示
通过示范一个具体的实例，向用户展示Xilinx ISE软 件的使用方法。
实例的说明和分析
对实例进行逐步解析和分析，帮助用户理解设计过 程和结果。
总结
Xilinx ISE软件的功能
解释综合和实现在FPGA设计流 程中的作用和区别。
综合和实现的关系
讨论综合和实现之间的紧密关 联，以及它们在设计迭代中的 作用。
综合和实现的过程
详细描述综合和实现的步骤， 以及如何将设计转换为可下载 的位文件。
下载和仿真
1 下载和仿真的作用
介绍下载和仿真在FPGA设计验证和调试过程中的重要性。
2 下载和仿真的区别
参考资料
相关书籍和文献
提供与Xilinx ISE软件相关的书籍和文献，以便用户进一步学习和深入研究。
ise tcad 总体介绍
Dios简介 Dios简介
Dios软件的作用与TSUPREM4软件类似，主 要用于半导体器件的工艺仿真。 优点： 优点： 仿真精度高。当器件较为复杂时，网格点数 可从1万到10万个。 运用范围： VLSI CMOS、SiGe HBT、Power devices、 SOI等。
文件编写为：dios.cmd 运行命令为：“dios dios.cmd”
输出文件为
• Boundary description――边界描述文件:
xxx_mdr.bnd
• Command file for MDRAW――用于MDRAW的命令文件:
xxx_mdr.cmd
• Process simulation DF–ISE grid file――工艺仿真后的网格输出文件:
xxx_dio.grd[.gz]
MDRAW为二维网格产生器 运行命令为：“mdraw” 根据dios输出文件 filename_mdr.bnd filename_mdr.cmd 提供掺杂和边界信息，生成网格，输出 filename_mdr.grd filename_mdr.dat 供Dessis仿真器件特性。
MDRAW主要包括两个部分： 主要包括两个部分： 主要包括两个部分
iseise内部主要由16个软件组成各自完成相应的仿真阶段1可单独运行2也可通过genesise界面进行调用完成一个从工艺仿真网格产生器件仿真分析仿真结果的过程
1、ISE简介 、 简介
ISE内部主要由 个软件组成，各自完成 内部主要由16个软件组成 内部主要由 个软件组成， 相应的仿真阶段， 相应的仿真阶段， 1）可单独运行 ） 2）也可通过GENESISe界面进行调用 ）也可通过 界面进行调用 完成一个从 ： 工艺仿真—网格产生 器件仿真 器件仿真—分析仿真 工艺仿真 网格产生 —器件仿真 分析仿真 的过程。 结果 的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章 ISE 6.x 设计工具简介和使用§4．1概述本章将详细介绍Xilinx 公司新的高性能设计开发工具ISE(Integrated Software Environment)，并以第六版本进行讲解和演示。
Xilinx 根据不同的用户，分别提供四种不同功能的设计开发工具：ISE WebPACK，ISE Foundation，ISE BaseX和ISE Alliance。
（1） ISE WebPACK版：该软件为全免费版，可通过Xilinx网站直接下载。
支持包括XC95*/XC95*XL/XC95*XV、CoolRunner XPLA3、CoolRunner-II全系列 CPLD；以及Spartan-II/Spartan-IIE全系列FPGA；Spartan-3系列器件中的XC3S50、XC3S200、XC3S400；Virtex-E部分FPGA(V50E-V300E)器件；Virtex-II部分FPGA(2V40-2V250)器件；Virtex-II Pro部分FPGA(2VP2)器件。
集成了XST(Xilinx Synthesis Technology)综合工具。
但不支持Core Generator(核生成)工具和PACE(引脚和区域约束编辑器)。
（2） ISE Foundation版：该软件为完全版。
提供了设计开发工具的所有功能.支持Xilinx的全系列逻辑器件产品。
并集成了XST(Xilinx Synthesis Technology)综合工具。
支持Core Generator(核生成)工具和PACE(引脚和区域约束编辑器)。
（3） ISE BaseX版：该软件为部分受限版。
即支持XC95*/XC95*XL/XC95*XV全系列CPLD； CoolRunner XPLA3全系列CPLD；CoolRunner-II全系列 CPLD；以及Spartan-II/Spartan-IIE全系列FPGA；Spartan-3系列器件中的XC3S50、XC3S200、XC3S400；Virtex/Virtex-E部分FPGA(V50/V50E—V600/V600E)器件；Virtex-II部分FPGA(2V40--2V250)器件；Virtex-II Pro部分FPGA(2VP2、2VP4、2VP7)器件。
其他功能与ISE Foundation相同。
（4） ISE Alliance版：支持Xilinx的全系列逻辑器件产品。
但不包含XST(Xilinx Synthesis Technology)综合工具。
此外，在Xilinx最新推出的集成软件环境(ISE)软件ISE 6.1i版和ChipScope Pro 6.1i 版中，可提供比最接近的竞争产品高30%的性能、高25%的逻辑利用率以及低50%的设计成本。
并可帮助工程师快速容易地实现时序收敛，从而降低总体设计成本以及整个设计流程所花费的时间。
新版本软件允许客户利用Xilinx的下一代增强千兆位 (MultiGigabit)串行I/O 收发器和对采用90nm(纳米)工艺技术的FPGA进行设计。
集成了 XPower热能分析软件，能够方便地进行功耗统计和分析。
ISE 6.1i软件还提供了可加强现有可编程设计流程并可适应客户特有设计方法的设计选项。
一种名为高级引脚输出与区域约束编辑器(PACE)的管理工具来简化器件IO规范，包括交互式电压支持和差分对识别指南。
ISE Floorplanner(ISE布局规划器)工具中所提供的增量设计、模块化设计、宏生成器和区块规划功能可使设计时间比传统设计方法缩短多达50%。
这些都可大大缩短重新编译时间并提供基于小组(team-based)的设计性能优势。
ChipScope Pro 6.1i实时验证软件与ISE项目浏览器的集成更为紧密，可更方便地选择和插入验证核心、定义信号监测点，同时为整体设计流程提供实时调试规划能力。
新的虚拟I/O(Virtual I/O)核心允许设计人员仿真DIP开关和按钮调节。
集成总线分析仪(IBA)核心在集成有嵌入式PowerPC 405处理器的Virtex-II Pro FPGA器件上则可同时支持IBM CoreConnect处理器局部总线(PLB)和片上外设总线(OPB)。
ISE5还提供了新的结构化设计向导(Architecture Wizard)工具--数字时钟管理(DCM)向导和Rocket IO千兆位比特收发器(MGT)向导。
它们允许用户通过ISE项目浏览器(Project Navigator)中的对话框以图形化的方式设置DCM和MGT功能。
ISE然后将可编辑的源代码直接写入HDL源文件，以便设置和控制这些高级功能。
设计向导还能指导用户进行HDL编码，减轻了学习配置复杂器件功能所需的所有编程属性的负担，从而加快了设计进程。
另外一种新功能是宏创建器(Macro Builder)。
设计师可以在ISE平面规划器中访问该功能，它允许用户将设计的任何一部分指定为一个内核，再利用此工具在时序和布局信息方面固化这个内核。
生成这个内核可以被其他的设计者共享。
从而减少重复工作。
在该版本软件中所提供的详细时序报告功能可方便确定高速路径，并提供了可编程设计中最全面的时序约束语言，而ISE时序分析器(Timing Analyzer)则提供了强大的假设分析(what-if)和过滤功能。
这些都进一步简化了高速设计分析。
丰富的在线帮助功能和每日一贴使用说明，更加方便了设计者的使用和操作。
第六版的ISE6.1 PC软件可在安装有Windows2000 SP2、Windows XP以上操作系统的环境中安全运行。
同时，在安装软件过程中，需要关闭“防火墙”等抗病毒软件。
§4．2 Xilinx 设计流程一个完整的CPLD/FPGA设计流程主要包括电路或模块的设计与输入、设计综合、功能仿真、设计实现、布局布线仿真、时序仿真和下载设计组成。
如图4-1所示。
图4-1 Xilinx 设计流程设计输入阶段：(1) 设计规划和预算： 设计者规划系统的架构以及器件的选型。
(2) 多种设计输入方式：硬件描述语言(HDL)或原理图。
也可利用结构化向到(Architecture Wizard))以及核生成器(Core Generator)可以辅助设计输入。
无论采用何种输入方法，都需要一个工具(综合工具)来生成EDIF网表文件以便对Xilinx的FPGA进行编程。
适用的综合工具有：XST(Xilinx Synthesis Technology)、Synplify、Leonardo Spectrum、FPGA Compiler II。
(3)对设计进行仿真使你的设计按照预想的功能工作。
Xilinx的FPGA实现阶段：一旦建立了网表文件，就可以来实现设计。
在实现的过程中将会产生许多输出文件。
流程报告、时序仿真网表、平面布局文件、FPGA编辑器文件等。
实现包含很多步骤：（1） 转换：将多个设计文件合并为一个网表。
（2） 映射：将网表中的逻辑符号(门)整合到物理元件(CLB和IOB)中。
（3） 布局布线：将元件放到器件中，并将它们连接起来，同时提取出时序数据并生成各种报告。
调试及仿真：在ISE6.1开发环境中，提供了第三方的仿真工具Modelsim接口。
但需要安装ModelSim 或ModelSim XE(ModelSim Xilinx版)。
并指定文件执行的路径。
利用Edit → Preferences → Integrated Tools来设置调试及仿真工具的路径。
在本示例中modelsim.exe执行文件在Modeltech_5.6e\win32中，如图4-2所示。
图4-2 设置文件执行的路径如果设计者安装了XE(Xilinx)版的Modelsim工具可不用编译Xilinx库。
但若安装的是其他版本的Modelsim工具，一定要编译Xilinx库，否则将不能进行仿真。
设计完成及下载：一旦设计实现并完成后，必须建立一个CPLD/FPGA可以识别的文件。
该文件称为位流文件即BIT文件(FPGA)，JTAG文件(CPLD)。
这个BIT文件可以被直接下载到FPGA中，或者可以被转换为存储编程信息的PROM文件。
§4．3 ISE 6.1软件的使用在该节中，主要是向ISE的初学者描述和演示，在XILINX的ISE集成软件环境中，如何用VHDL和原理图的方式进行设计输入；如何用ModelSim仿真工具对设计进行功能仿真和时序仿真；如何实现设计。
通过这些设计流程，应该可以对ISE设计工具的使用有一个初步的认识。
在这里采用Virtex-II器件作为设计的目标器件。
§4．3．1设计开始（1） 软件要求：为了完成本教程，你必须在你的PC机上安装以下软件：ISE 6.1设计工具和ModelSim 5.6e或ModelSim5.7仿真工具。
软件安装完后，环境变量需作如下修改：在Windows NT/2000中，通过选择 开始 → 设置 → 控制面板 → 系统 → 高级 →环境变量等选项来设置相应的环境变量。
ISE_PATH C;\XILINX\bin\ntLM_LICENSE_FILE C:\Modeltech_5.6e\license.datMODEL_TECH C:\Modeltech_5.6e\win32MODELSIM C:\Modeltech_5.6e\modelsim.iniPATH C:\XILINX\bin\nt; C:\Modeltech_5.6e\win32;（2） 运行ISE软件：设计者需要完成的设计都在ISE设计工具的工程管理之下。
也就是说，工程管理器（Project Navigator）贯穿ISE操作的始终。
它管理并连接ISE所集成的所有设计工具。
当软件包安装成功后，在计算机的桌面中，将出现工程管理器（Project Navigator）图标。
双击它或选择开始→程序→ Xilnx ISE 6.x → Project Navigator来启动ISE软件。
（3） 使用在线帮助：你可以在ISE运行过程中，随时获得在线帮助。
当你按下F1键时，帮助系统就会显示出正在运行过程的在线帮助。
比如说，当你在运行ECS(原理图输入)时按下F1键，那么关于如何使用ECS的在线帮助就会显示出来。
§4．3．2 设计输入(VHDL)本节中，你将会利用VHDL语言模板来设计一个8位计数器模块。
首先，创建一个新的项目和生成一个计数器模块；然后，参照计数器VHDL语言模板来完成一个8位计数器的VHDL设计。
㈠创建一个新的项目：按照以下步骤创建一个新项目。
■选择【File】→【New Project】。
