中空玻璃自爆的原因

家里玻璃无缘无故突然爆裂

家里玻璃无缘无故突然爆裂。

答：玻璃门自然爆裂原因：质量缺陷引起的自爆、应力不均匀、钢化程度过高造成。

1、质量缺陷引起的自爆第一种是在玻璃生产的过程中，结石、杂质和气泡的掺入，这些结石、杂质和气泡会造成玻璃的应力不均，从而导致爆炸。

这种缺陷一般情况下我们肉眼就能够发现，属于可控自爆。

2、应力不均匀偏移造成的自爆钢化玻璃生产过程中加热或者冷却过程沿玻璃厚度的方向产生了温度不均匀，使得张应力偏向了某一边，造成应力不均匀从而自爆。

3、钢化程度过高造成一般来说，钢化玻璃的钢化程度越高，钢化玻璃越容易自爆。

钢化程度每提高1级自爆概率提高20%~25%。

拓展：挑选玻璃门的注意事项1、看玻璃质量很多时候我们看到了自己喜欢的玻璃门之后，可能会忘了要检查它的质量，所谓检查质量主要是看玻璃门上是否有裂纹，玻璃门的厚度是否达到国家的标准等等。

2、看门框门框是将玻璃门固定的好东西，我们必须要保证门框的质量过关，才能确保玻璃门里的玻璃不会掉落，不会给人带来任何伤害。

目前市面上的玻璃门门框主要有碳钢材料、铝镁合金材料、铝钛合金材料，而这些材料中，铝钛合金的材料是最为坚固的，我们可以选择这样的门框。

3、看铝材在选购玻璃门的时候，我们还要看它的铝材。

一般的玻璃门，它的铝材质量也是比较好的。

所以消费者在选购的时候，可以检查它的硬度和厚度，从而判断铝材的质量。

4、五金配件五金配件虽然在比例上而言，只是门上一个较小的器件，但是，玻璃门上的五金配件却能直接影响着门的整体美观，并且还能决定门的安全性，我们在购买玻璃门的时候，我们一定要先看看玻璃门的五金配件是否有松动的现象、五金配件外表是否光亮等。

中空钢化玻璃自爆特征鉴别原理

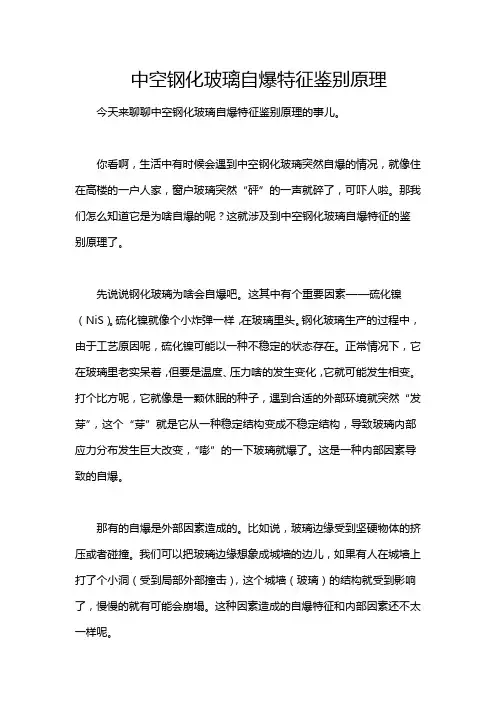

中空钢化玻璃自爆特征鉴别原理今天来聊聊中空钢化玻璃自爆特征鉴别原理的事儿。

你看啊，生活中有时候会遇到中空钢化玻璃突然自爆的情况，就像住在高楼的一户人家，窗户玻璃突然“砰”的一声就碎了，可吓人啦。

那我们怎么知道它是为啥自爆的呢？这就涉及到中空钢化玻璃自爆特征的鉴别原理了。

先说说钢化玻璃为啥会自爆吧。

这其中有个重要因素——硫化镍（NiS）。

硫化镍就像个小炸弹一样，在玻璃里头。

钢化玻璃生产的过程中，由于工艺原因呢，硫化镍可能以一种不稳定的状态存在。

正常情况下，它在玻璃里老实呆着，但要是温度、压力啥的发生变化，它就可能发生相变。

打个比方呢，它就像是一颗休眠的种子，遇到合适的外部环境就突然“发芽”，这个“芽”就是它从一种稳定结构变成不稳定结构，导致玻璃内部应力分布发生巨大改变，“嘭”的一下玻璃就爆了。

这是一种内部因素导致的自爆。

那有的自爆是外部因素造成的。

比如说，玻璃边缘受到坚硬物体的挤压或者碰撞。

我们可以把玻璃边缘想象成城墙的边儿，如果有人在城墙上打了个小洞（受到局部外部撞击），这个城墙（玻璃）的结构就受到影响了，慢慢的就有可能会崩塌。

这种因素造成的自爆特征和内部因素还不太一样呢。

从自爆特征上来说，如果是硫化镍导致的自爆，一般玻璃碎片会比较小、均匀，裂纹呈现出类似蝴蝶翅膀的形状。

为啥呢？这是因为硫化镍引起的内部应力释放是在玻璃内部比较均匀地展开，就像往平静的湖水里扔一颗炸弹，冲击波是均匀往外扩散的。

而外部撞击导致的自爆呢，通常先会有一个撞击点，然后裂纹从这个点开始向四周扩散，就像蜘蛛网，从蛛网上那个关键点向四周蔓延一样。

这时候你可能会问了，就靠这几个特征就能准确判断吗？老实说，我一开始也不明白。

其实啊，这还不是绝对准确的，有时候这几种情况会交织混合，判断起来真的很困难。

比如说如果玻璃先受了一点点不易察觉的边缘撞击，然后正好遇到天气冷热交替（影响到硫化镍的状态）才自爆了，这时候自爆的特征就很模糊了。

但是呢，在实际的建筑或者汽车等使用中空钢化玻璃的场景中，了解这些基本的鉴别原理还是很有用的。

中空玻璃炸裂原因分析

中空玻璃炸裂原因分析导致中空玻璃炸裂有多种原因，有生产方面的，也有安装方面的。

玻璃炸裂的主要原因可以归纳为以下几种：（1）使用温度和生产环境温度相差较大产生温差变异致使中空玻璃炸裂。

中空玻璃密封空气层内的压力是生产环境温度下的空气压力，空气的热胀冷缩会使空气层的压力发生变化，夏季时环境温度一般都高于生产环境温度、中空玻璃空气层中的空气发生膨胀，空气层产生正压`特别是用吸热玻璃和镀膜玻璃制作的中空玻璃`玻璃的吸热效果很强`空气层内的温升更高‘产生的正压也就更大。

当由于空气层空气膨胀引起的压力高于玻璃的破坏压力时、玻璃便会发生破裂。

大部分的玻璃炸裂都是由此原因引起的。

同样在冬季’环境温度低，空气层内空气收缩而产生负压`在风雪荷载的联合作用下`也会使玻璃发生炸裂。

（2）选择玻璃不当。

在建筑的向阳面使用未经增强的吸热玻璃、曲于吸热玻璃在向阳面使用时极易吸收太阳能而升温`发生热炸裂。

（3）玻璃在生产时变形。

水平法生产中空玻璃时（目前手工生产几乎全部是水平法）、由于下片玻璃受支撑的面积较少而且支撑点多在中心部位、上片玻璃的重量全部加到下片玻璃上‘使下片玻璃向上弯曲，结果造成中空玻璃的空气层厚度变薄。

玻璃安装使用时就自然在空气层内存在负压，玻璃上产生预应力面积较大的中空玻璃这种现象更为突出。

由于玻璃上预应力的存在’减少了其抗风压的强度和抗外力的能力`在外界因素变化时容易发生破裂。

（4）安装玻璃时，玻璃上产生预应力。

玻璃在安装时，框架不平或弹性密封胶条质量不佳而使玻璃发生弯曲变形、从而使玻璃产生预应力、曲于玻璃预应力的存在降低了玻璃的抗风压力能力，甚至发生炸裂。

（5）玻璃边部存在小裂口。

在生产中玻璃磨边质量不好或在运输中玻璃的边部由于受到碰撞产生小裂纹而在安装前又不易被发现（由于周边涂胶）‘安装后裂纹增长而使玻璃破裂。

（6）玻璃在温度变化影响下会热胀冷缩，玻璃的线胀系数为1×10-5，一块边长1500mm的玻璃，当温度升高80℃时会伸长1 .2mm。

物业玻璃自爆后温馨提示

物业玻璃自爆后温馨提示尊敬的业主们：大家好，我是小区物业的工作人员。

近日，小区内发生了一起窗户玻璃自爆的事件，给部分业主带来了财产损失和安全隐患。

在此，我代表小区物业，向受到影响的业主们致以诚挚的歉意，并呼吁大家共同关注和解决此类问题。

首先，我们需要了解玻璃自爆的原因。

玻璃自爆的原因很多，主要有以下几种：1.制造工艺不合格：一些玻璃制造商为了追求生产效率和降低成本，可能会忽视材料的质量和工艺的标准，导致玻璃内部存在隐患，一旦外部环境发生变化，就会引发玻璃自爆。

2.安装不当：玻璃在安装过程中如果未正确安装或者未留有膨胀缝、未按规定的要求切割、未进行防爆处理等，都有可能导致玻璃自爆。

3.受到外部环境影响：外部环境的温度、湿度、风力等都会对玻璃产生影响，如果不符合适宜的条件，就容易导致玻璃自爆。

4.人为破坏：玻璃在使用过程中受到人为的冲击、划伤或者敲打，也有可能使玻璃产生隐患，从而导致自爆。

其次，我们要解决玻璃自爆事件带来的问题。

为了保障业主的生命财产安全，小区物业将采取以下措施：1.建立责任清单：对于已经发生的玻璃自爆事件，物业会与相关制造商、安装商等责任方进行沟通，追究责任，并要求其承担相应的赔偿责任。

对于未来可能发生的玻璃自爆事件，物业将对相关责任单位进行严格的审核，确保其产品和服务的质量合格。

2.加强安全防范：在小区内对于既有的、可能存在安全隐患的玻璃进行排查，及时更换或维修。

对于新安装的玻璃，物业会严格把关，确保其符合相关的安全标准和规范。

3.加强宣传教育：物业将通过各种渠道，向业主宣传玻璃的质量标准和安全知识，提高业主们的安全意识，让大家能够注意玻璃的保养和使用，避免因为玻璃自爆带来的不必要的损失。

最后，我想对业主们提出一些温馨提示：1.定期检查玻璃的情况：玻璃是否有裂缝、破损，是否有脱落的迹象等，在日常生活中，业主们也可以自行检查玻璃的情况，及时反馈物业。

2.避免冲击：在日常生活中要避免对玻璃有意无意的冲击，确保玻璃的完整性。

玻璃为什么会自爆,如何降低玻璃自爆风险？

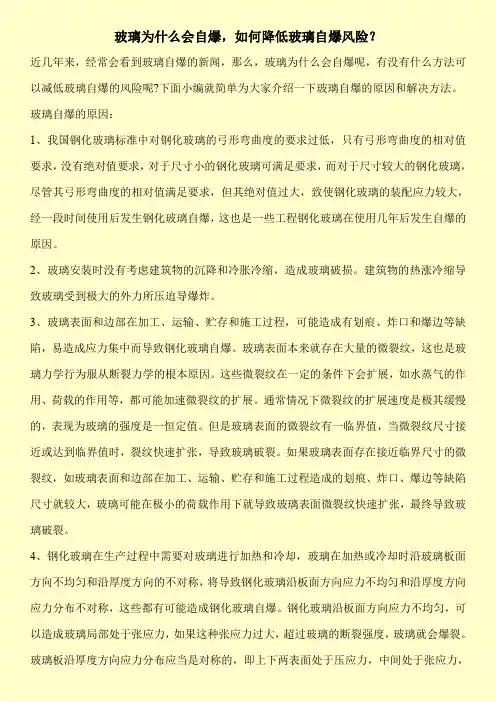

玻璃为什么会自爆，如何降低玻璃自爆风险？近几年来，经常会看到玻璃自爆的新闻，那么，玻璃为什么会自爆呢，有没有什么方法可以减低玻璃自爆的风险呢?下面小编就简单为大家介绍一下玻璃自爆的原因和解决方法。

玻璃自爆的原因：1、我国钢化玻璃标准中对钢化玻璃的弓形弯曲度的要求过低，只有弓形弯曲度的相对值要求，没有绝对值要求，对于尺寸小的钢化玻璃可满足要求，而对于尺寸较大的钢化玻璃，尽管其弓形弯曲度的相对值满足要求，但其绝对值过大，致使钢化玻璃的装配应力较大，经一段时间使用后发生钢化玻璃自爆，这也是一些工程钢化玻璃在使用几年后发生自爆的原因。

2、玻璃安装时没有考虑建筑物的沉降和冷胀冷缩，造成玻璃破损。

建筑物的热涨冷缩导致玻璃受到极大的外力所压迫导爆炸。

3、玻璃表面和边部在加工、运输、贮存和施工过程，可能造成有划痕、炸口和爆边等缺陷，易造成应力集中而导致钢化玻璃自爆。

玻璃表面本来就存在大量的微裂纹，这也是玻璃力学行为服从断裂力学的根本原因。

这些微裂纹在一定的条件下会扩展，如水蒸气的作用、荷载的作用等，都可能加速微裂纹的扩展。

通常情况下微裂纹的扩展速度是极其缓慢的，表现为玻璃的强度是一恒定值。

但是玻璃表面的微裂纹有一临界值，当微裂纹尺寸接近或达到临界值时，裂纹快速扩张，导致玻璃破裂。

如果玻璃表面存在接近临界尺寸的微裂纹，如玻璃表面和边部在加工、运输、贮存和施工过程造成的划痕、炸口、爆边等缺陷尺寸就较大，玻璃可能在极小的荷载作用下就导致玻璃表面微裂纹快速扩张，最终导致玻璃破裂。

4、钢化玻璃在生产过程中需要对玻璃进行加热和冷却，玻璃在加热或冷却时沿玻璃板面方向不均匀和沿厚度方向的不对称，将导致钢化玻璃沿板面方向应力不均匀和沿厚度方向应力分布不对称，这些都有可能造成钢化玻璃自爆。

钢化玻璃沿板面方向应力不均匀，可以造成玻璃局部处于张应力，如果这种张应力过大，超过玻璃的断裂强度，玻璃就会爆裂。

玻璃板沿厚度方向应力分布应当是对称的，即上下两表面处于压应力，中间处于张应力，。

中空玻璃破裂原因及解决方法

近几年来，我国经济社会快速发展，城镇化与建筑节能政策推进，建筑中空玻璃制造行业也取得了长足地发展。

中空玻璃是一种性能良好的玻璃结构，指两片或多片玻璃以有效支撑均匀隔开并周边粘结密封，使玻璃层间形成有干燥气体空间的制品。

它具有很好的隔热、保温、隔音、防结露，节能、安全、环保和新型装饰等性能与功能，广泛地被应用于建筑业。

我国新《节约能源法》提出的建筑节能目标是，到2010年，全国新增建筑的1/3达到节能50％的目标；到2020年，全国新增建筑全部达到节能65％的目标。

按2010年的目标计算，今后5年将新增节能建筑面积约30亿m2，以普通中空玻璃和低辐射节能中空玻璃为主。

据统计表明：2007年，深加工玻璃增长明显，年产量中空玻璃约1.5亿平方米。

节能玻璃的广泛应用和政策法规的不断完善，也将极大地增加对中空玻璃的市场需求。

我国目前中空玻璃已形成高、中档规模化生产格局。

随着市场日益增长的对中空玻璃需求及它在建筑领域中的广泛应用，我国中空玻璃质量参差不齐，市场上有相当严重的以次充好现象，中空玻璃产品的质量问题将被提上日程，尤其是直接关系人们生活居住环境安全性的中空玻璃破裂问题凸现。

本文将就建筑物从立项到投入使用整个过程中相关环节来探析中空玻璃破裂原因并构建规避手段。

1、地理环境建筑物地理环境中的遮阴物、方位、气候温差、气压等因素都有可能造成中空玻璃温差分布不均匀，从而使玻璃的温差超越极限而破裂。

1.1物业位置建筑物室外物体或建筑结构本身在中空玻璃上留下阴影，导致中空玻璃不同部位吸热不同而存在温差，阴影形状越不规则，玻璃越容易破裂。

如安装在太阳光非均匀照射环境中的玻璃，一半受太阳直射，另一半被遮阳棚、立柱、门廊等物体遮蔽；或用作窗间墙的玻璃，既玻璃一半后部面靠墙或梁，而另一半后部是通透的房间；一端落地安装的或垂直边靠墙的玻璃等都易造成温差不均匀的分布，使玻璃的温差超越极限而破裂。

建筑物中空玻璃使用的方位非常重要，早晚温差大的寒带和温带地区朝东、朝南安装的中空玻璃容易破裂。

玻璃自爆原因分析--简化版

玻璃自爆原因分析--简化版玻璃自爆是指在正常使用过程中突然爆裂的现象。

这种情况的发生常常让人感到意外和害怕，因为我们通常认为玻璃是坚固且不会自行破碎的。

然而，玻璃自爆并不是完全难以理解的现象，其原因可以归结为以下几个方面：1.渣土混入：在制造过程中，如果原料中含有杂质，如金属颗粒或内含物，这些杂质有可能造成内部的应力集中，导致裂纹的形成。

随着时间的推移，裂纹会扩展到不可控制的程度，最终导致玻璃自爆。

2.温度差异：温度的变化对玻璃的影响是一个常见的原因。

由于不同区域的温度差异，玻璃会发生热胀冷缩，这可能导致内部产生应力。

如果该应力超过了玻璃的强度极限，就会发生自爆。

3.玻璃缺陷：如果玻璃在制造过程中存在缺陷，比如气泡、裂纹或疏松结构，这些缺陷会削弱玻璃的强度。

而外界的一些力或温度变化会使得玻璃在这些缺陷处发生断裂，从而引发自爆。

4.淬火不均匀：在制造过程中，玻璃通常需要进行淬火处理来增强其强度。

然而，如果淬火不均匀或速度过快，会造成玻璃内部产生较大的应力，导致自爆现象发生。

5.施加外力：外界的力量也是导致玻璃自爆的原因之一、当玻璃受到强烈的冲击或挤压时，会导致内部应力超过玻璃的强度极限，造成突然破裂。

尽管我们已经了解了这些可能导致玻璃自爆的原因，但要预防和避免这种情况发生仍然具有挑战性。

因此，以下几点建议可以帮助我们降低玻璃自爆的风险：1.质量控制：在制造过程中，应严格控制原料的质量，尽量避免杂质的混入，确保玻璃的均匀性和稳定性。

2.淬火工艺：在进行淬火处理时，需要确保温度和时间的控制，以减少内部应力的产生，避免淬火不均匀导致的自爆。

3.玻璃检测：在生产过程中，采用严格的玻璃检测措施，及时发现和修复玻璃的缺陷，确保玻璃制品的质量。

4.安全使用：在日常使用过程中，避免给玻璃施加过大的力量，尽量避免突然的温度变化，以减少外界因素对玻璃引发自爆的影响。

总之，玻璃自爆是一个复杂的现象，其原因可以归结为杂质、温度差异、玻璃缺陷、淬火不均匀和外界施加力量等多种因素。

常用玻璃自炸裂原因

常用玻璃自炸裂原因玻璃自炸裂是指玻璃在没有外力作用下自行破裂或碎裂的现象。

这种破裂现象可能会造成人员伤亡和财产损失，因此对于常用玻璃自炸的原因进行了深入研究，以便更好地防止和控制这种意外事故的发生。

1.内部缺陷：玻璃制造过程中，可能会存在一些内部缺陷，如气泡、夹杂物或局部烧结等。

这些缺陷会导致玻璃强度不均匀，在外力作用下容易发生破裂。

2.温度差异：玻璃具有较低的热导率，不同部位暴露在不同的温度环境中时，会引起温度差异。

当温度差异超过玻璃的热膨胀系数时，可能导致玻璃自炸。

3.冷热载荷：温度变化可以引起玻璃自炸。

例如，夏天阳光直射在窗户上，在一段时间内窗户温度升高，这时如果有人打开冷水龙头洗手，水温的冷热变化快速传导到窗户上，导致玻璃自炸。

4.力的集中：当玻璃表面受到过大或不均匀的力作用时，玻璃容易破裂。

例如，物体重重地撞击玻璃窗，或者在玻璃边缘施加过大的力，都可能导致玻璃自炸。

5.建筑结构问题：在建筑物设计和施工过程中，可能存在玻璃固定不牢固、压力分布不均匀或安装错误等问题。

这些问题会导致玻璃受到过大或不均匀的压力，从而引发自炸。

6.玻璃自身质量问题：玻璃制造过程中，如果原材料选择有问题，或者生产工艺控制不严格，容易导致玻璃自身质量问题。

例如，含有过多的杂质、不均匀的厚度分布或不适当的冷却过程等，都会增加玻璃自炸的概率。

为了避免常用玻璃自炸的发生，以下是一些常见的防范措施：1.选择优质玻璃材料：在购买和使用玻璃制品时，应选择质量可靠、经过专业认证的产品。

优质玻璃通常具有较高的透明度、均匀的厚度分布和较好的抗冲击性能，能够有效减少自炸的风险。

2.加强维护和保养：定期检查和维护常用玻璃制品，及时发现和解决可能存在的问题。

例如，修复有裂纹的窗户玻璃、调整门窗的安装位置等，减少外力对玻璃的影响。

3.避免突发温度变化：避免将热物体直接放置在冷玻璃表面，或者在玻璃上使用冷水等。

当需要突然改变玻璃温度时，可以采取缓慢增温或降温的方式，减小温度差异，降低自炸的风险。

玻璃自爆原因分析

玻璃自爆原因分析玻璃自爆是指在没有受到外力冲击或碰撞的情况下，突然破裂成碎片的现象。

这一现象在建筑、汽车和家居装饰等领域经常发生，引起了人们的关注和担忧。

玻璃自爆的原因多种多样，包括内部缺陷、温度变化、应力集中、人为因素等。

本文将从这些方面进行详细分析。

首先，内部缺陷是玻璃自爆的主要原因之一、玻璃生产过程中可能会产生气泡、夹杂物等内部缺陷，这些缺陷会大大降低玻璃的强度和稳定性。

在强烈的外力作用下，玻璃可能难以承受压力而破裂。

另外，在温度变化或物体振动的情况下，内部缺陷也可能导致玻璃自爆。

内部缺陷不易被察觉，因此在玻璃制造过程中应严格控制质量，确保玻璃没有明显的内部缺陷。

其次，温度变化是导致玻璃自爆的重要因素。

玻璃受到温度的影响而膨胀或收缩，若温度变化过于剧烈，会导致玻璃破裂。

例如，夏季阳光直射下的建筑物窗户可能受到较高的温度影响，导致窗户自爆。

此外，突然的温度变化也可能使玻璃窗户或门窗自爆，比如在冬天从室内进入室外的环境，玻璃表面可能会立即变冷而导致破裂。

因此，在设计和制造玻璃产品时，应考虑到该区域的气候特征，并选择适当的材料和结构，以提高玻璃的耐温性能。

第三，应力集中也是导致玻璃自爆的原因之一、当玻璃受到不均匀或过大的力的作用时，应力会聚集在玻璃上，从而导致破裂。

例如，在建筑物的玻璃幕墙中，由于建筑物承重结构的变形或不均匀应力分布，玻璃可能会受到过大的压力而破裂。

此外，当玻璃与金属或混凝土等其他材料接触时，由于热膨胀系数不同，也可能产生应力集中而导致玻璃自爆。

因此，在设计和安装过程中，应考虑到应力分布和材料之间的协同作用，以减少应力集中的风险。

最后，人为因素也可能导致玻璃自爆。

例如，不正确的安装玻璃或使用不当的清洁方法可能会导致玻璃受到损坏或应力集中而破裂。

此外，玻璃的质量和使用寿命也与人为因素有关。

如果未按照生产厂家的要求进行维护和保养，玻璃可能会受到腐蚀、劣化或损坏，从而增加自爆的风险。

因此，在日常使用中，应正确操作和维护玻璃产品，避免人为疏忽导致的玻璃自爆。

玻璃的“自爆”与破损

表明玻璃“自爆”率为：1.72%
• 玻璃的破损属于小概率事件！ • 车祸伤亡？ • 2012年30万人次
钢化玻璃自爆是难以避免的
• 钢化玻璃自爆主要由玻璃中的硫化镍杂质引发，不可能完全避免。
•
自爆只是大量钢化玻璃中的个别现
象。但是许多单独事例汇集在一起，就成
为社会和媒体热炒的题材。
钢化玻璃自爆无国界
结论：
• 3，钢化玻璃的“自爆”具有不确定性，温度的变化是主要诱因之一。
问题?
57
• 8，“自爆”
设计原因
挠度问题 1500*900mm. 5mm挠度：4.24mm
6mm挠度：2.65mm 8mm挠度：1.15mm 2800*1500mm. 5mm挠度：25.13mm× 6mm挠度：19.81mm 8mm挠度：9.37mm
上海耀皮玻璃集团股份有限公司英国皮尔金顿集团
安装破损
第五种选择
• 半钢化夹层玻璃 • JGJ102 • 半钢化玻璃不“自爆”
• 24~69MPa • ≤52MPa
• 自爆率：
• 行规：千分之三免赔率。
• 国外某公司承诺：
• “均质”后千分之五的“自爆”率。
•
澳大利亚技术人员对8栋建筑，研
究跟踪12年，在总计17760片玻璃中，
共发生306片玻璃“自爆”，统计数据
玻璃的强度特性和弱点
对于应力集中非常敏感，非常小的表面或边缘缺陷可能会引发玻璃的整体断裂；
缺少晶界能量吸收机制，玻璃在冲击或其它载荷作用下会发生快速破裂；
钢化玻璃积聚了很高的内部应变能，拉应力区内很小的，生产 • 3，安装 • 4，建筑物的沉降 • 5，人为 • 6，天灾 • 7，玻璃本身的质量问题（微缺陷）

玻璃自爆原因分析精编版

玻璃自爆原因分析精编版玻璃自爆是指在没有外力作用下，玻璃突然破裂成碎片的现象。

这种现象不仅给人们的生活和工作造成了困扰，也给环境和财产带来了潜在的危险。

对于玻璃自爆的原因，各界研究人员进行了广泛的研究，并提出了多种可能的解释。

本文将对玻璃自爆的原因进行精编解析。

首先，温度变化是导致玻璃自爆的一种常见原因。

当玻璃表面突然受到较大的温度变化时，例如由于阳光直射或突然呼吸冷水，玻璃的内部和外部会出现温度梯度。

这种温度梯度会导致玻璃产生应力，超过了其承受能力，从而引发自爆现象。

此外，温度变化也会导致玻璃的体积发生变化，进而产生内部的应力，促使玻璃自爆。

其次，玻璃自身的质量缺陷也是导致自爆的原因之一、制造过程中，如果在玻璃的结晶过程中出现了气泡、裂缝或其他缺陷，那么这些缺陷就会成为玻璃自爆的潜在隐患。

这是因为这些缺陷在外界条件变化时，易于导致应力集中及扩散，从而引发自爆。

同时，在加工过程中，如切割、钻孔等操作中，如果过度施加外力，也可能导致玻璃内部的缺陷扩大，最终导致自爆。

第三，结构设计问题也可能导致玻璃自爆。

在建筑领域中，玻璃幕墙的使用非常广泛。

然而，如果幕墙的结构设计不合理，例如强度不足或固定不牢固，就会导致幕墙的应力集中在一些区域，加剧玻璃自爆的风险。

此外，如果选择的粘结剂不符合规范，容易发生老化、变质等情况，也会导致玻璃自爆。

最后，外部环境的因素也可能引发玻璃自爆。

例如，在地震或风暴等自然灾害的冲击下，建筑物的结构可能受到严重的破坏，导致玻璃自爆。

此外，爆炸、冲击或过度振动也可能对玻璃产生巨大压力，导致自爆发生。

对于玻璃自爆的原因，目前仍然存在争议和未解之谜。

不同类型的玻璃在自爆方面的敏感性也存在差异。

为了减少玻璃自爆的风险，可以采取以下预防措施：首先，合理选择和设计玻璃的结构，确保其强度和稳定性。

其次，合理维护和保养玻璃，定期检查并修复存在缺陷的玻璃。

另外，加强人们对玻璃自爆的了解和防范意识，提高应对紧急情况的能力也非常重要。

常用玻璃自爆原因揭密

常用玻璃自爆原因揭密由於我國近年來大面積玻璃窗及各種玻璃幕墻日益增多，愈建愈高，各種玻璃在上墻後自裂（自爆）現象時有發生。

我們經常接到此類諮詢電話。

高層幕墻的腳手架還在拆除中，玻璃就連續發生自爆（幕墻有個別向南的一面玻璃幾乎全部自爆），給施工單位帶來很大經濟損失，並且更換困難。

施工單位和玻璃製造廠家責任不易分清，現將幾種玻璃自爆原因探討如下，供大家參考。

一、玻璃幕墻的應用玻璃幕墻作為建築外墻的應用日益廣泛，外墻必然受到風荷載（風壓）和溫度的影響，每個地區風力強度和頻度，受熱條件等因素都不一樣，因此決定了對玻璃因地區、樓層高度的不同而選擇不同規格、不同型號、不同顏色的玻璃。

玻璃用於外墻的要求起碼要考慮承受兩種應力：一種是承受風荷載能力，一種是承受熱應力能力。

應對上述應力進行認真驗算，選用適當的玻璃才能減少自爆。

玻璃本體品質，對自爆也極為重要，如平板玻璃和浮法玻璃相比較，平板玻璃的厚薄均勻度、平整度，玻璃表面的品質均比浮法玻璃品質差。

因此平板玻璃承受風荷載能力及熱應力能力也弱。

如對玻璃進行半鋼化、鋼化，其抗風壓及熱應力能力有較明顯的提高。

半鋼化玻璃或鋼化玻璃，其表面最終形成壓應力，因此玻璃抗壓強度比抗張強度高得多，所以能經受彎曲、衝擊和溫度變化。

如引用風荷載因子對不同類型玻璃抗風荷載能力的修正，以6毫米單片浮法玻璃為1，則6毫米半鋼化玻璃為2.0,鋼化玻璃為4.0。

鍍膜玻璃是利用物理方法、化學方法在玻璃表面鍍上一層或數層金屬合金或化學膜，目前國內外生產不同工藝有：真空磁控濺射法（又稱真空濺射鍍膜）；線上噴塗法（在浮法玻璃生產過程中噴塗金屬或其他化合物和玻璃融為一體，又稱線上鍍膜玻璃，可以熱彎）；真空蒸發、凝膠法（又稱化學鍍膜）。

上述四種鍍膜玻璃因工藝不同，鍍膜玻璃的性能和品質也存在很大差異。

前兩種鍍膜玻璃品質優於後兩種玻璃，可用於隱框玻璃幕墻。

建築上用陽光控制玻璃，又稱為熱反射鍍膜玻璃（簡稱鍍膜玻璃），主要特點是允許足夠的太陽光射入室內，又能反映定量的太陽熱能，能透過0.3~2.5微米的可見光,3~12微米遠紅外線被反射,維持室內涼爽,該玻璃的透光率為8~40%之間,可製成金、銀、藍、褐、綠等各種顏色。

中空玻璃自爆的原因

中空玻璃自爆的原因第一篇：中空玻璃自爆的原因中空玻璃自爆的原因建筑物的室内外热交换，窗户和玻璃幕墙是主要热传导部分，所以冬天的取暖和夏日的空调需用量的大小，取决于窗户和玻璃幕墙的隔热性能好坏。

中空玻璃有优良的绝热性能，在某些条件下，中空玻璃绝热性有时可能优于混凝土墙。

中空玻璃也有较好的隔音性能，一般可使嗓音下降39~44分贝，可降低交通噪声30~40分贝。

中空玻璃是用两片或多片玻璃与周边用铝合金间隔分开一定距离，并用二次密封胶密封，使之形成两玻璃间有干燥气体空气的玻璃。

中空玻璃间隔密封胶第一道胶为丁基胶，丁基胶密封性能很好，但强度很低，只起密封作用，不承受力；第二道密封胶一般为聚硫胶，聚硫胶强度高，在受力时能保持中间玻璃间隔不变，但该胶怕太阳紫外线照射。

用于有框玻璃幕墙时，聚硫胶被铝合金型材槽镶嵌在内，太阳照射不到聚硫胶。

但用于隐框玻璃幕墙，太阳就可能直接照射到聚硫胶，因此在隐框或半隐框玻璃幕墙中空玻璃的第二道密封胶必须用中空玻璃结构胶，不怕太阳紫外线照射。

中空玻璃结构胶也不同于一般结构胶，其变位能力一般为5%左右，这样能保证中空玻璃的两片玻璃间距不变，而一般结构胶变位能力为土25~50%。

各种玻璃上墙后的自爆，因各种玻璃性能不同，地区不同，安装方法不同，自爆原因也很复杂。

因此对不同地区玻璃的自爆，均要根据实际情况仔细分析，找出原因，才能避免大面积玻璃的自爆。

我们认为单片镀膜玻璃上墙后的自爆，多要从安装上找原因。

中空玻璃上墙后自爆要从制作中空玻璃和安装上双方面找原因。

总起来讲：白色浮法透明玻璃的自爆率低于带色透明玻璃的自爆率，所有带色透明玻璃的自爆率低于镀膜玻璃的自爆率，隐框幕墙的镀膜玻璃的自爆率低于有框玻璃幕墙的自爆率，单片玻璃上墙后的自爆率低于中空玻璃上墙后的自爆率。

第二篇：解析钢化玻璃自爆原因解析钢化（中空）玻璃自爆原因解析玻璃幕墙钢化玻璃自爆原因范陆平电话：*** 邮箱：********************（南通建筑工程总承包有限公司）【摘要】：本文根据行业标准《JGJ102-2003》的标准，解析浮法玻璃、镀膜玻璃、有框或隐框玻璃幕墙的玻璃以及中空玻璃自爆的原因。

建筑采光顶用复合中空玻璃自爆原因的探讨

６ｍｍＩ（１ｗ５０％透光钢化玻璃（ＬｏｗＥ面在第３崖
１．１４ＰＶＢ
体积增大而引起的自爆现象。
６ｍ白片钢化１２ ×８皿积面腔
结构胶
铝台金副框
本工程破裂的玻璃大多为６ｍｍ白片钢化玻璃，即最下一层一块，６ｍｍ白片虽为浮法玻璃，因不同生产厂家使用矿砂不同，以及在熔制过程中使用燃料不
—
［１２】李西平，刘志海．微型浮法玻璃现状及发展趋势卟中国
建材，２００８（２）：６２～６４
１４一
从现场破裂玻璃时间段来看，玻璃大多在晚间破
损，这也说明了玻璃耐急高温而不耐急冷却的现象。３．５玻璃结构存在缺陷
建筑采光顶用复合中空玻璃自爆原因的探讨
上海耀江玻璃有限公司王辉林
１简述
我公司去年为上海一个建筑采光顶提供了复合中空玻璃产品，该建筑采光顶原来使用双钢化中空玻
璃，因钢化玻璃自爆后有掉下碎片的危险，后业主提
实际效果来看，无论从安全性上，还是节能上都比原
来有显著的提高。自去年１２月底完工至今年３月份一直完好无事，但进入４月份后，陆续发现从５块到９块，直至５月份，已累计破损达２０块，整个采光顶共有５２８块复合中
接。
圈
势，问题很严重，我公司及时派员去现场查看情况，并请教了ＳＹＰ相关的专业技术人员，经过大家的现场 “ 会诊 ”以及查阅了相关的技术资料，对本工程上玻璃大面积 “ 白爆 ” 进行如下的分析。

玻璃自爆的原因钢化玻璃自爆解决办法

玻璃自爆的原因钢化玻璃自爆解决办法不知道您有没有在生活中遇到过玻璃自爆的现象，玻璃为什么会自爆呢？是不是由于长期风吹日晒的结果？如果您对此也有疑问的话，就和我们一起来看看玻璃自爆的原因是什么吧！【玻璃自爆的原因】1、玻璃受热后，热应力分布不均匀，外因作用使玻璃应力进一步释放而爆裂，外因可以是暴晒，也可以是沙石冲击和车辆大颠簸。

2、烤膜时局部过热，通常刚化玻璃可以承受200多度温差，因此只要烤枪温度小于380度，受热不要集中。

因此烤膜时，更要注意和控制热度。

3、玻璃自爆与其本身的品质有关，根据生产厂家的技术统计，玻璃本身有千分之三的自爆率。

另外与以下因素无关：1、玻璃有厚薄，除防弹外。

2、玻璃膜是不可能把玻璃拉破的，一张膜每个人能拉变形，一张玻璃没有人能拉变形，可见薄膜收缩是不可能把把玻璃拉变形。

如果室内外两侧玻璃均选用钢化玻璃，则在室内外都大大提高了玻璃有抗冲击性和安全性。

因为钢化玻璃的抗冲击性是普通玻璃5-10倍，其抗弯性是普通玻璃的3－5倍，可谓安全到家。

【钢化玻璃自爆解决 *** 】1、降低应力值钢化玻璃中应力的分布是钢化玻璃的两个表面为压应力，板芯层处于张应力，在玻璃厚度上应力分布类似抛物线。

玻璃厚度的中央是抛物线的顶点，即张应力最大处；两侧接近玻璃两表面处是压应力；零应力面大约位于厚度的1／3处。

通过分析钢化急冷的物理过程，可知钢化玻璃表面张力和内部的最大张应力在数值上有粗略的比例关系，即张应力是压应力的1／2～1／3。

国内厂家一般将钢化玻璃表面张力设定在100MPa左右，实际情况可能更高一些。

钢化玻璃自身的张应力约为32MPa～46MPa，玻璃的抗张强度是59MPa～62MPa，只要硫化镍膨胀产生的张力在30MPa，则足以引发自爆。

若降低其表面应力，相应地会降低钢化玻璃本身自有的张应力，从而有助于减少自爆的发生。

2、应力均匀钢化玻璃的应力不均，会明显增大自爆率，已经到了不容忽视的程度。

中空玻璃炸裂原因的探讨

中空玻璃炸裂原因的探讨玻璃幕墙建筑，包括由玻璃、金属和石材组合的幕墙建筑。

玻璃是铝合金玻璃幕墙主要材料之一，它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的重要内容。

幕墙建筑自20世纪50年代自西方国家兴起，因其具有丰富多变的外装饰效果，在全球发展很快。

我国幕墙建筑是从改革开放后的1983年开始起步，90年代中期形成高潮，到目前，20多年来呈现了大规模、高速发展的态势。

从东部的沿海城市到西部的边远小镇，几乎都可以看到使用玻璃幕墙的建筑，特别是在城市中的高层建筑上，玻璃幕墙占据了绝对的优势，但是20多年来在玻璃幕墙的使用中，玻璃幕墙的玻璃的破裂问题一直难以解决，下面从六方面对之进行分析和探讨：一、玻璃本身材质的问题是玻璃幕墙中玻璃破裂的重要原因玻璃幕墙所使用的玻璃，特别是经过钢化的玻璃，强度是大大增加了，但是却在自身材质中混进了硫化镍杂质，杂质是如何混入的现还未根本查清，最大可能的来源是设备上使用的各种含镍合金部件及窑炉上使用的各种耐热合金。

对于烧油的熔窑，曾报道在小炉中发现富镍的凝结物。

硫毫无疑问来源于配合料中及燃料中的含硫成份。

当温度超过1000℃时，硫化镍以液滴形式存在于熔融玻璃中，这些小液滴的固化温度为797℃。

根据实验检测，熔炉中0.1克镍可以形成的晶体数量多达5万个。

硫化镍杂质，以小水晶状态存在，在一般情况下，不会造成玻璃破损，但是由于钢化玻璃重新加热，改变了硫化镍杂质的相态，硫化镍的高温α态在玻璃急冷时被冻结，他们在恢复到β态可能需要几年的时间，由于低温β态的硫化镍杂质将产生体积增大，在玻璃内部产生局部的应力集中，这时钢化玻璃自爆将发生。

然而，仅仅比较大的杂质将引起自爆，而且仅仅当杂质在拉应力的核心部位时才能发生钢化玻璃自爆。

NiS是一种晶体，存在二种晶相：高温相α-NiS和低温相β-NiS，相变温度为379℃。

玻璃在钢化炉内加热时，因加热温度远高于相变温度，NiS全部转变为α相。

玻璃幕墙玻璃自爆原因分析及防治措施

玻璃幕墙玻璃自爆原因分析及防治措施由于我国近年来大面积玻璃窗及各种玻璃幕墙日益增多，愈建愈高，各种玻璃在上墙后自裂（自爆）现象时有发生。

高层幕墙的脚手架还在拆除中，玻璃就连续发生自爆，带来很大经济损失，并且更换困难。

施工单位和玻璃制造厂家责任不易分清，现将几种玻璃自爆原因探讨如下，供大家参考。

一、玻璃的自爆现象受多方面影响。

除玻璃本体质量外，玻璃的几何形状，如方形、矩形、三角形和圆形。

玻璃安装状况如：四周紧固或松驰，玻璃底部是否安放支撑物，玻璃与四周铝合金框用什么硬度材质密封或用玻璃胶密封，以及后续工艺、受热状况等均对玻璃的自爆有密切影响。

玻璃热应力自爆，一般是来自玻璃本体部位不均匀所致。

玻璃上墙后，在阳光直接照射下，玻璃吸收阳光的红外光和部分可见光，这些光在玻璃体内转化为热能，使玻璃本体温度升高并形成玻璃四周的热膨胀。

如玻璃镶嵌在铝合金框内部，玻璃被镶部份不能受到暴露在框外暴露同样照射，因此导致暴露整体受热不均，内部热应力形成，玻璃中区的热膨胀对玻璃边缘产生张应力，此张应力大于玻璃的抗张强度，就会造成玻璃的破裂（自爆）。

热应力破裂一般可从以下特点来辨别：1、玻璃破裂边缘裂口整齐，裂口数量少，破裂线为曲折单线或复线。

2、玻璃破裂线与玻璃边缘一般成直角，否则可能是弯曲应力破裂，或者是玻璃边缘缺陷所致。

3、在玻璃中区的破裂线多为弧线形。

二、铝合金有框幕墙玻璃自爆的原因1、玻璃本身质量不良是造成玻璃自爆原因之一，如玻璃平整度差，厚薄不均，玻璃内有气泡夹渣等。

在受太阳照射下，热效应不均匀，导致自爆。

2、在采用人工裁切玻璃时，裁切的玻璃边缘一定要求平直光滑，不准许有崩边、牙边、崩角等缺陷。

要保证玻璃周边没有伤残状态下使用，否则在玻璃边缘有缺陷处极易产生自爆点。

3、玻璃安装时为了减少哽对哽的接触，玻璃下端不能直接落在铝合金框上，否则玻璃受热膨胀极易自爆。

应在玻璃下面有弹性的固定垫块，放置位置一般在玻璃边部1/4处，最少放两个垫块，垫块数量应以玻璃宽度而定。

玻璃自爆原因分析

综合以上规范的规定，得出以下结论：
1、中空玻璃无论是单钢化还是双钢化，都按单片钢化玻璃的厚度确定允许最大面积。最大许用面积针对的是‘钢化’二字，钢化玻璃会自爆，所以该规范中要求的最大许用面积是从避免钢化玻璃自爆的角度提出的设计要求（钢化玻璃的面积和自爆率是成正比的）。
二、钢化中空玻璃产品自身质量问题引起的自爆
1．钢化玻璃中有结石、气泡和杂质：玻璃中含有硫化镍结晶物?、玻璃是典型的脆性材料，其力学行为服从断裂力学。玻璃中的结石、气泡和杂质在玻璃中将会形成裂纹，是钢化玻璃的薄弱点，特别是裂纹尖端是应力集中处。如果结石、气泡或杂质处在钢化玻璃的张应力区，或在荷载作用下使其处于张应力，都可能导致钢化玻璃炸裂。
所以玻璃原片及加工的工艺及质量也是钢化玻璃自爆率高自爆原因分析
一、钢化玻璃的面积和自爆率是成正比的。
1、JGT455-2014建筑门窗幕墙用钢化玻璃4.21表3
2、JGJ113-20157建筑玻璃防人体冲击规定
7．1．1安全玻璃的最大许用面积应符合表7．1．1-1的规定；有框平板玻璃、真空玻璃和夹丝玻璃的最大许用面积应符合表7．1．1-2的规定。
三、本工程自爆的主要原因
1、玻璃的板块太大，高度接近4米，厚度为（6+9A+6）超过了规范的要求。承受不了自身的重量和风压。这是自爆的主要原因。
2、原片质量及中空玻璃加工工艺太差。
