佳能维修模式操作说明
佳能全系列数码机维修手册
CANON 佳能 iR5000/iR6000 数码复印机维修/调整定期维修周期每25万印张进行一次维修程序模式进入法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表5-74T打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印维修模式的卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT选择USER-PRT,显示反转后按OK键,打印出用户模式一览表当检测到E000～E004定影故障时,自动切断定影灯交流电源供电继电器RL1,机器停止运行并显示出故障码E000～E0045-72TE000～E004定影故障码清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码选购件复印控制计数器 E032清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码复印数据控制器通信不良 E717清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC控制板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI选择MMI,显示反转后按OK键;OFF/ON主电源开关废粉计数器清除COPIER＞COUNTER＞MISC＞WST-TNR废粉处理后该计数器要清除当出现"E005"或更换定影清洁卷筒纸1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换清洁卷筒纸还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞MISC＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示定影清洁卷筒纸故障码“E005”清除COPIER＞COUNTER＞MISC＞FX-WEBCOPIER＞COUNTER＞DRBL-1＞FX-WEB计数器清除步骤:COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,该项目的计数器被清除到"00000000"定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:PRM-WIRE / 00000027 / 00500000 / 0% !! 000082PRM-WIRE,零部件名称, 本例中的PRM-WIRE为一次充电电极丝计数器00000027 为一次充电电极丝计数器实际使用张数(该零部件更换后要将该计数器清除)00500000 为一次充电电极丝零部件限定的使用张数(在该项目中可设定,设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,当比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换一次充电电极丝零部件.鼓表面电位控制系统异常的检测法图像不良时，是鼓或鼓表面电位控制系统的静电潜像引起的还是由显影,转印部分引起的将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式后图像质量变好,可能是鼓表面电位检测组件或DC控制电路板出问题鼓表面电位自动控制系统异常时将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式此时电晕电流控制,激光功率控制,显影偏压控制全部由ROM中的基准值自动控制显示环境传感器检测到的机内温度COPIER＞DISPLAY＞ANALOG＞TMPE单位℃显示环境传感器检测到的机内相对湿度COPIER＞DISPLAY＞ANALOG＞HUM单位%RH定影上热辊温度(TH1热敏电阻检测)COPIER＞DISPLAY＞ANALOG＞FIX-U单位℃正常195℃"漏电继电器开关"的检查:按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关OFF时要注意的事项拆装作业时先关主电源开关再拔下电源插头.1,在执行打印时,如关闭电源则处理中的数据可能被删除,为此要待面板上的"执行/存储"指示灯灭后才能关闭主电源开关2,下载时不可关闭主电源开关,否则机器会出现故障3,主电源开关的ON或OFF不影响环境开关和加热器开关的ON/OFF4,注意:主电源开关的ON的状态下打开前门开关,机内所有电源不能被切断主电源开关,操作面板电源开关ON时时序：1,预热阶段WMUP: 电源ON到定影热辊表面温度达到195度时的预热阶段WMUP充电电极丝清洁:1,电源ON时定影低于100度要进行一次/预转印/转印/分离电极丝清洁2,用户模式设定了电极丝清洁3用维修程序模式清洁电极丝: 选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN,显示反转后按OK键,连续进行5次电极丝的自动清洁电极丝的自动清洁间隔COPIER＞OPTION＞BODY＞W-CLN-P设定范围:设定打印张数为100～2000张, 缺省值=2000张更换"电极丝"要执行:进入维修程序模式,选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN2,初始旋转阶段INTR: 定影热辊表面温度从到达195度后200度之前,使热辊表面温度均匀的初始旋转阶段INTR时鼓电机,主电机,定影电机,预曝光灯, 激光扫描电机 ON,此后一次高压(正DC),栅极高压,集尘辊偏压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ON3,控制旋转1(CONT1)阶段: 定影热辊表面温度从到达195度后200度之前,INTR结束到复印用时感光鼓表面上静电电位测定结束的控制旋转1(CONT1)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行复印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制4,控制旋转2(CONT2)阶段: 定影热辊表面温度从到达195度后200度之前,CONT1结束到打印用时感光鼓表面上静电电位测定结束的控制旋转2(CONT2)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行打印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制5,后旋转LSTR阶段: 定影热辊表面温度从到达195度后200度之前,CONT2结束的后旋转LSTR阶段(鼓旋转一圈,对鼓进行静电性的清洁)一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF6,待机STBY阶段: LSTR结束到复印键ON或电源开关OFF的待机STBY阶段鼓电机,主电机,定影电机,激光扫描电机,预曝光灯 OFF;一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED灯由红变绿CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整(由主控制板通过读出控制板进行)进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制电路板后要执行:1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整);OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作书本模式扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位,按复印键后扫描灯架开始前进扫描动作,然后再返回到原位,曝光灯点亮进行光补偿(增益调整)和CCD原稿尺寸检测用临界电平调整,完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测:1,原稿台读取模式,副扫描方向的原稿尺寸由原稿传感器PS43;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成输稿器各传感器的灵敏度调整FEEDER＞FUNCTION＞FEEDER＞SENS-INT选择SENS-INT,显示反转后按OK键,自动调整完成后自行停止调整前传感器要进行清洁原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS39位置书本模式/一页原稿/原稿台盖板(开)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键后,曝光灯点亮检测原稿尺寸;原稿检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,光补偿后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光(氙灯)注：曝光灯亮度不可调整更换"曝光(氙)灯"执行:进入维修程序模式,1,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常E220-0001曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常E225-0000电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常E225-0002顶端放大补正值与前一张的补正值相比超过规定的电平信号复印倍率:1,ADF模式: 25～200%(第1反光镜架固定在流动读取位置的曝光玻璃前,原稿由ADF输送)2,原稿台读取模式: 25～400%倍率变化:主扫描方向和副扫描方向25%～49%由主控制板图像处理的变倍程序软件完成,副扫描方向50%以上由第1反光镜架的扫描速度或ADF的原稿搬送速度确定扫描电机,扫描原位传感器E2020001电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障扫描电机,扫描原位传感器0002光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障E2040001ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边光学原位位置调整(HP传感器)COPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米图像处理系统CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度(8bit A/D变换);读取控制板(光补偿补正;自动浓度调整)模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成光补偿补正，自动浓度调整光补偿补正由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化光补偿分：用维修模式确定的目标值的光补偿调整和每次原稿扫描时进行的光补偿补正；短期光量变动的补正用增益补正光补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为光补偿补正的目标值（更换曝光灯或光量变化时用维修模式进行）光补偿补正每次原稿扫描时进行，先测定标准白板的浓度数据然后与光补偿补正的目标值进行比较将其差值作光补偿补正值来设定补偿原稿扫描时的各CCD图像的偏差使图像浓度均匀端部增益补正（ADF用）ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量变动在流动读出玻璃的端部安装了端部增益补正测试板(灰色)读出该光量计算为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数*COPIER＞ADJUST＞CCD＞PPR设定范围0～255标准白板的浓度数据设定*COPIER＞ADJUST＞CCD＞PLT设定范围0～255CCD输出的增益调整值输入*COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入*COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO*:维修模式中无CCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END自动曝光(AE)调整AE调整COPIER＞ADJUST＞AE＞实时AE模式的文字浓度调整COPIER＞ADJUST＞AE＞AE-TBL调整范围1～9缺省值5数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD电信号补偿有关的调整CCD COPIER＞FUNCTION＞CCD＞CCD-ADJ,注:操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD标准白纸的浓度数据COPIER＞ADJUST＞CCD＞PPR调整范围0～255如有底灰降低设定数CCD标准白板的浓度数据COPIER＞ADJUST＞CCD＞PLT调整范围0～255CCD输出的增益调整值输入COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO图像清晰度电平设定COPIER＞OPTION＞BODY＞SHARP设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整:COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整:COPIER＞FUNCTION＞CCD＞EGGN-POS(仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整ADJ-XY主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米光学原位(白板读取位置)调整(HP传感器)C OPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGTCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIOCANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整(由主控制板通过DC控制板进行)非晶硅感光鼓成像过程该机感光鼓在激光曝光的成像过程中使用了鼓电位检测传感器和环境温/湿度检测传感器,鼓电位检测传感器检测感光鼓表面上静电电位和鼓周围的环境温湿度(模糊控制),用检测到的数据去控制复印过程以保持最佳复印图像更换感光鼓组件更换感光鼓组件后要进行，强行执行电位控制电位控制的ON/OFF设定COPIER＞OPTION＞BODY＞PO-CNT0:OFF非电位自动控制模式1:0N,电位自动控制模式电位控制的工作模式设定COPIER＞OPTION＞BODY＞PO-CNTMD0:仅在电源ON时执行一次(缺省值);1:电源ON后10分和60分钟时执行(缩短模式);2:电源ON后10分和60分钟时执行(标准模式)强行执行电位控制COPIER＞FUNCTION＞DPC＞DPC选择该项目后键入1按OK键关闭电源后再打开1,预曝光使鼓清洁消电DC控制板J103A-4,感光鼓消电用的预曝光灯:63个LED，PEXP/2,一次充电电流（正DC）一次充电电流(正DC)由电位控制设定,一次充电电压(栅极电压由压敏电阻固定:大约+850V)第一次检测鼓暗部电位VD时用前一次的一次高压电流值来检测鼓暗部电位,DC主控板将鼓暗部电位与目标电位比较,如果大于±6V,修正一次高压电流后再检测鼓暗部电位,VD最大可检测8次,以确定一次高压电流值非电位控制时的一次电流的调整值输入COPIER＞ADJUST＞HV-PRI＞PRIMARY调整范围0～1400DC控制板J102A-16,一次/转印高压ON/OFF遥控信号PR/TR-REMOTE控制高压ON/OFF;J102A-11一次高压输出电流控制信号PR-CNT(3～11V)，输出+1400微安～0微安故障码"E065"DC控制板J102A-4,一次高压漏电或电流过小,PR-LEAK-DETECT:"0"一次高压漏电或电流过小3,激光扫描曝光:可视激光(660nm)1个光束,12个光反射面菱镜激光扫描器的激光投向感光鼓无图象信号的白区和复印过程间的非图像区域作为鼓空白曝光;激光量的输出以鼓表面电位为基础进行激光输出的设定第一次检测鼓明部电位VL1时用前一次的激光电位输出值(LPO)来检测鼓明部电位VL1,DC主控板将鼓明部电位VL1与目标电位VL1比较,如果大于±6V,修正一次的激光电位输出值(LPO)后再检测鼓明部电位VL1,VL1最大可检测8次,以确定激光电位输出值(LPO);再检测显影偏压用的明部电位VL2DC控制板J117-2→激光驱动板 J2502-3激光驱动信号LD（+）DC控制板J117-3→激光驱动板 J2502-2激光驱动信号LD（-）激光读出开始信号主扫描方向:由激光原位信号BDIN起动同步;副扫描方向:在对位辊前的激光读出传感器PS28检测到复印纸前沿启动激光读出开始的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步激光原位信号BDIN DC控制板J120-2←J401M-3J401F-2←故障码E100-0001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上故障码E100-0002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNC故障码E110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;激光原位信号检测电路板J2701-3全速旋转时每100毫秒未检测到50次以上的LMRDY/信号激光位置的调整（Ofst）COPIER＞ADJUST＞LASER＞PVE-OFST调整范围-300～+300(23大约1毫米),数据大移向主扫描前侧非电位控制时的激光电源调整COPIER＞ADJUST＞LASER＞POWER调整范围0～255显示激光光量的实际输出值COPIER＞DISPLAY＞MISC＞LPOWER显示范围：0～255(激光无输出时打印图像全黑)激光输出自动控制APC(Auto Power Control)激光驱动板接收从激光器来的激光光量监测信号与DC控制板EEPROM中的激光基准(以鼓电位为基础的激光输出设定值)比较后控制激光输出1,连续打印的纸间APC控制, 从连续打印开始,每过1分钟后的纸间进行激光输出控制值的补偿,如果该次纸间不能检测延迟到下1分钟检测2,前旋转期(INTR)的APC控制, 工作结束后经过60分钟的再次工作时在前旋转期(INTR)进行APC控制2,后旋转期(LSTR)的APC控制, 在短时间,重复进行间断打印时由于不进行鼓表面电位控制,要在工作结束后的后旋转期(LSTR)进行APC控制激光自动功率控制(APC)补正的设定COPIER＞OPTION＞BODY＞LAPC-SW0: 0N(10分钟无操作进行前旋转期(INTR)的APC控制);1: 0N(60分钟无操作进行前旋转期(INTR)的APC控制),缺省值2: 0N(120分钟无操作进行前旋转期(INTR)的APC控制)3: 只有前旋转期(INTR)的APC控制为OFF ;4:APC控制OFF4,显影偏压(AC+DC)显影偏压(正DC)干式单组分磁性墨粉(墨粉带负极性电荷)跳跃显影,磁辊(φ24.5);注:鼓显影成像过程与非晶硅感光鼓模拟机的一样.电位控制时的显影偏压(正DC)设定显影偏压(Vdc)以鼓表面电位为基础确定Vdc=VL2+△Vdc，复印电位△Vdc=110V非电位控制时显影偏压DC输出值的调整值输入COPIER＞ADJUST＞DEVELOP＞BIAS调整范围:图像浓0～600图像淡该模式仅在电位控制关闭时有效DC控制板J102A-9,显影DC偏压输出控制信号DEV-DC-CNT:(3～11V,ON 0～+600V;12V以上OFF)DC控制板J102A-8,显影AC高压ON/OFF遥控信号DEV-AC-REMOTE显影偏压AC: 2.7KHZ,1500V p-p ; DC: 0～+600V(控制电压3～11V)环境湿度低改变鼓目标电位(VDT)和显影偏压(Vdc)C OPIER＞OPTION＞BODY＞EVL-VDT环境湿度低补粉过量会引起黑色的定影分离爪痕迹.0:环境湿度低时不改变鼓目标电位(VDT)和显影偏压(Vdc)1:复印时VDT-35V/打印时VDT-25V/Vdc+25V(缺省值)2:复印时VDT-50V/打印时VDT-50V/Vdc+25V3:复印时VDT-35V/打印时不改变4:复印时VDT-50V/打印时不改变5:复印时不改变/打印时VDT-25V/Vdc+25V6:复印时不改变/打印时VDT-50V/Vdc+25V打印过程中浓度可变模的ON/OFF COPIER＞OPTION＞BODY＞CNT-W/PR*0:打印中浓度不可变 ; 1:打印中浓度可变,修正目标值（缺省值）复印时的浓度调整:当显影偏压提高,打印浓度变淡,过高会图像模糊不清;显影偏压过低,图像会出现底灰,为此在显影偏压的上下限,。
佳能复印机维修手册1
(1) 打印机设置1) 基本设置基本设置根据用户需要修改或取消工厂设置的某些打印机功能。
a.警告提示页输出禁止禁止输出警告提示页时，设置此程序。
b.打印测试页输出禁止用来禁止打印测试页。
设定此项设置后，就不能再通过用户设置(测试页打印) 打印测试页。
c.A4/信纸类型自动转换需要用信纸进行打印，但没有信纸时此设置允许将打印内容切换到A4纸上进行打印。
*A4纸张缺少时，不允许将打印内容输出到信纸尺寸的纸张上。
d.保持数据删除此程序用来手动删除硬盘上所有数据。
e.内存满时的输出方法打印机数据内存满时，无法再进行更多内容打印。
所以，此时机器打印保存在内存中的数据。
此程序用来设置打印条件，工厂默认设置为“1”。
AR-C260M打印部分13 –92) 接口设置接口设置用来设置数据监视，以及控制数据到机器并行口和网络端口的输出。
a.端口选择方法用来选择机器的并行口和网络端口。
设置项目项目内容工作结束后改变打印完成后，端口选择被设置成自动。
I/O 超时后改变当达到I/O超时设置所设的时间( 以下所列项目) 时，端口选择变成自动选择。
b. 并行口允许设置此程序用来设置从并行口打印的允许/禁止。
c. USB端口允许设置此程序用来设置从USB端口打印的允许/禁止。
d. 网络端口允许设置此程序用来设置从网络端口打印的允许/禁止。
e. I/O 超时时间端口在打印数据接收等待状态时，经过一段时间端口没有收到打印数据后，此程序用来中断端口的连接，同时用来自动选择端口，并启动端口待机状态等待接收下次打印数据进行打印。
I/O 超时项表示打印数据接收等待状态到I/O端口超时之间的时间间隔。
3) 网络设置此设置用来将打印机设置成网络打印机。
网络设置可以设置以下这些项目。
改变设置项目后，终止管理者程序，关闭机器主开关，稍等片刻后重新打开机器主开关，设置被确认。
a.IP地址设置机器在TCP/IP网络协议环境下运行时，可以用此设置来设定机器的IP地址。
佳能iP4700_4680中文维修手册
14 次
墨水盒不被识别。
[1684]
安装了不被支持的墨水盒(墨水盒与 所购买的打印机不匹配) （墨水盒 的LED指示灯熄灭）。 安装得到 支持的墨水盒。
15 次
墨水盒不被识别。
[1410 ～墨水盒出现了硬件错误 (墨水盒 1419] LED熄灭)。 更换墨水盒。
16 次
没有墨水(没有粗墨) 。
[1688]
更换空的墨水盒，关闭扫描器单元 （打印机盖子）。
用空墨水盒来打印会损坏打印机。
要想不更换墨水盒而继续打印，请 按压[Resume/Cancel]按钮5秒种或 更长时间，以便取消检测剩余墨水 量的功能。在进行该操作后，在本 机器的EEPROM 中会将取消剩余 墨水量探测功能的情况记录下来。
19 次
不支持的插座。
2) 检 查 电 缆 连 接 状 况 。 3) 更 换 零 件 ：
- 清洁驱动系统单元 - 逻辑板
注: 在更换逻辑板组件之前，要检查废墨吸收垫计数器的值（通过维修测试打印或者EEPROM 信息打印获得)。 如果计数器的值为7%或以上，在更换逻辑板组件时，也要更换废墨吸收垫组件。如果计数器的值小于7%， 则要把当前废墨吸收垫计数器的值登记到所更换的新逻辑板组件中去。
- 打印头 - 逻辑板
1) 更换零件： - 逻辑板
1) 更换零件： - 打印头和逻辑板 。(两者同时更换) - 电源单元
小车提升装置出 [5110] 小车无法恰当地上、下运
错。
动。
APP 位置出 错。 APP 传感器 出错。
[6A80] APP 电机出现错误。
[6A90] 在进纸或出纸过程中出现 了错误。
(3/46)
LED (闪烁橙色)
出错
佳能全系列打印机维修资料
设置打印模式： 按POWER键听到1~4声为自检打印，8声为欧/亚LQ模式，
9声为欧/亚BJ模式。
canon s6300清零
一\进维修模式
1\关机.按resum健,按power健开机,绿灯亮.
2\在按住power健时,松开resum健.然后按resum健,松开power健.
1先将下纸盒放入适当的纸张。打开电源开关，打印机面板显示灯全亮一下，定影传动部分工作，定影器加热，整个预热过程2分钟。
2预热完毕后，液晶显示[00
ブリソト デキマス]，联机灯亮[オンライン]，此时打印机已进入待机状态，电脑发送打印信号就可正常打印了。（如果联机灯不亮，打印机将无法接收电脑的打印信号）
厦华188A总清：功能设置--20--确认--确认
厦华188总清：复印--*---复印---复印
厦华传真机HF258型系统总清：1、按5次“功能设置”键。2、按2次“传真/复印”键。3、按“传真/复印”键确认
厦华HF658型：先拨掉电源，按住功能键，插上电源直到显示“SYSTEMTEST”
50机器定影部分故障，检查定影灯管及定影供电部分。
52机器的激光偏转马达没工作，更换激光器。
5A机器的主马达有问题或电源部分有问题。维修方式的进入之三星篇
三星传真机的维修方式进入非常简单,依次按下“功能(菜单)”、“#”、“1”、“9”、“3”、“4”便进入测试模式,仔细观察液晶显示,上面多了一个“T”字符号。
三星SF-210维修进入方法：菜单 # 1934进入再按菜单选择设置
全清方法：1、按C键开机;2、进入维修方式里面有一项TEST MODE， 进入后选择ALL MEMORY CLEAR

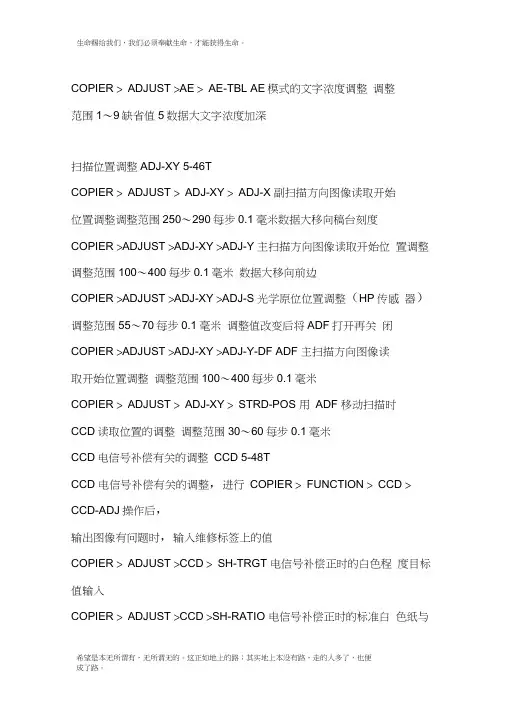

CANON-佳能iR5000-维修模式详解
COPIER > ADJUST >AE > AE-TBL AE模式的文字浓度调整调整范围1〜9缺省值5数据大文字浓度加深扫描位置调整ADJ-XY 5-46TCOPIER > ADJUST > ADJ-XY > ADJ-X 副扫描方向图像读取开始位置调整调整范围250〜290每步0.1毫米数据大移向稿台刻度COPIER >ADJUST >ADJ-XY >ADJ-Y 主扫描方向图像读取开始位置调整调整范围100〜400每步0.1毫米数据大移向前边COPIER >ADJUST >ADJ-XY >ADJ-S 光学原位位置调整（HP传感器）调整范围55〜70每步0.1毫米调整值改变后将ADF打开再关闭COPIER >ADJUST >ADJ-XY >ADJ-Y-DF ADF 主扫描方向图像读取开始位置调整调整范围100〜400每步0.1毫米COPIER > ADJUST > ADJ-XY > STRD-POS 用ADF 移动扫描时CCD读取位置的调整调整范围30〜60每步0.1毫米CCD电信号补偿有关的调整CCD 5-48TCCD 电信号补偿有关的调整，进行COPIER > FUNCTION > CCD > CCD-ADJ操作后，输出图像有问题时，输入维修标签上的值COPIER > ADJUST >CCD > SH-TRGT 电信号补偿正时的白色程度目标值输入COPIER > ADJUST >CCD >SH-RATIO 电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER>ADJUST>CCD>EGGN-ST CCD 的顶端放大补正开始位置调整值输入COPIER>ADJUST>CCD>EGGN-END CCD 的顶端放大补正结束位置调整值输入COPIER>ADJUST>CCD>PPR 标准白纸的浓度数据调整范围0〜255 *:维修模式中无该项如有底灰降低设定数COPIER >ADJUST >CCD >PLT 标准白板的浓度数据调整范围0〜255 *: 维修模式中无该项COPIER>ADJUST>CCD>GAIN-E/O CCD 输出的增益调整值输入*: 维修模式中无该项COPIER>ADJUST>CCD>OFST-E/O CCD 输出的不均匀性调整值输入*:维修模式中无该项COPIER>ADJUST>CCD>SH-RATIO CCD 光补偿补正时标准白纸和标准白板的白电平比例数据*:维修模式中无该项激光调整LASER 5-48TCOPIER>ADJUST>LASER>PVE-OFST 激光位置的调整（Ofst）调整范围-300 〜+300（23 大约 1 毫米）数据大移向主扫描前侧COPIER >ADJUST >LASER > POWER 非电位控制时的激光电源调整调整范围0〜255显影偏压调整DEVELOP 5-49TCOPIER >ADJUST >DEVELOP > BIAS 显影偏压DC 输出值的调整值输入调整范围:0图像浓〜600图像淡AC 偏压:Vpp=1500V,Vf=2.7KHz该模式仅在电位控制关闭时有效COPIER > ADJUST >DEVELOP > HVT-DE 高压组件上的显影偏压输出的补偿值输入调整范围:-100 图像淡〜+100 图像浓COPIER > ADJUST >DEVELOP > D-HV-DE DC 控制板上的显影偏压输出的补偿值输入调整范围:-100 图像淡〜+100 图像浓浓度调整DENS 5-50TCOPIER >ADJUST > DENS >DENS-ADJ 复印/打印浓度自动补正的微调整调整范围1〜9,缺省值=5 数据大在图像高浓度部位拖尾减轻;数据小模糊减轻空白调整BLANK 5-50TCOPIER > ADJUST > BLANK > BLANK-T 图像前端缺损宽度调整值输入调整范围 1 〜500COPIER > ADJUST > BLANK > BLANK-B 图像后端缺损宽度调整值输入电位控制V-CONT 5-51T电位控制在定影温度达到150 度以上不执行;对下列电位控制进行调整后要用COPIER > OPTION > BODY > PO-CNT-S 强行执行电位控制COPIER >ADJUST >V-CONT >EPOTOFST 电位传感器的补偿值输入调整范围0〜255缺省值0COPIER >ADJUST >V-CONT >VD-OFST 复印用VD 目标电位的补偿值输入调整范围-5〜+5 缺省值0 每步10VCOPIER > ADJUST >V-CONT > ED-OFS-P 打印（PDL）用VL 目标电位的补偿值输入（Vdc 微调整）调整范围-50〜+50 缺省值0 每步1V COPIER > ADJUST >V-CONT >VD-OFS-P 打印（PDL）用VD 目标电位的补偿值输入（Vdc 微调整）调整范围-5〜+5 缺省值0 每步10V COPIER >ADJUST >V-CONT >ED-OFST 复印用VL 目标电位的补偿值输入（Vdc 微调整）调整范围-50〜+50 缺省值0 每步1V一次带电调整HV-PRI 5-51TCOPIER > ADJUST >HV-PRI >PRIMARY 非电位控制时的一次电流的调整值输入调整范围0〜1400COPIER >ADJUST >HV-PRI >GRID 栅极电压的输出调整值输入转印高压调整HV-TR 5-52TCOPIER > ADJUST > HV-TR >TR-N1转印正高压电流的调整值输入第 1 面输入维修标签上的值单位:微安对小尺寸（主扫描200 毫米以下）普通纸有效（将OPTION >BODY >TRNS-SW 的设定值改为"1"大尺寸的普通纸也有效）COPIER >ADJUST >HV-TR >TR-N2 转印正高压电流的调整值输入第2 面输入维修标签上的值对小尺寸（主扫描200 毫米以下）普通纸有效（将OPTION >BODY >TRNS-SW 的设定值改为"1"大尺寸普通纸也有效）COPIER >ADJUST >HV-TR > PRE-TR 预转印高压电流的调整值输入输入维修标签上的值对小尺寸（主扫描200 毫米以下）普通纸有效（将OPTION >BODY >TRNS-SW 的设定值改为"1"大尺寸普通纸也有效）COPIER>ADJUST>HV-TR>HVT-TR 转印正高压电流的调整值输入输入转印高压组件上的维修标签上的值对手进纸盘选择厚纸模式时有效COPIER >ADJUST >HV-TR > H-PRE-TR 预转印高压组件上的预转印高压电流的调整值输入输入预转印高压组件上的维修标签上的值COPIER > ADJUST >HV-TR >D-PRE-TR DC 控制板预转印高压电流的补偿值输入输入DC 控制板维修标签上的预转印高压电流的补偿值COPIER>ADJUST>HV-TR>D-HV-TR DC 控制板转印高压电流的补偿值输入输入DC 控制板维修标签上的转印高压电流的补偿值分离高压调整5-53TCOPIER > ADJUST > HV-SP >SP-N1分离负高压电流的调整值输入第1 面输入维修标签上的分离负高压电流的调整值COPIER >ADJUST >HV-SP >SP-N2 分离负高压电流的调整值输入第 2 面输入维修标签上的分离负高压电流的调整值COPIER > ADJUST >HV-SP > HVT-SP 高压组件上的分离负高压电流的调整值输入输入高压组件上的维修标签上的分离负高压电流的调整值COPIER >ADJUST >HV-SP>D-HV-SP DC 控制板分离负高压电流的调整值输入输入DC 控制板维修标签上的分离负高压电流的调整值进纸时序调整FEED-ADJ 5-54TCOPIER >ADJUST >FEED-ADJ >REGIST 对位离合器ON 时序调整调整范围-50〜+50每步0.1毫米数据大对位离合器ON时序延迟COPIER > ADJUST > FEED-ADJ > ADJ-REFE 再进纸时横向对位调整调整范围-50〜+50 每步0.1 毫米COPIER >ADJUST >FEED-ADJ >RG-MF 手送纸盘进纸时对位离合器ON 时序调整调整范围-50〜+50 每步0.1 毫米数据大对位离合器ON 时序延迟纸盒/手送纸设置CST-ADJ 5-55TCOPIER >ADJUST >CST-ADJ >C3-STMTR 纸盒3 的STMTR 纸尺寸宽度设定更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER>ADJUST>CST-ADJ >C3-A4R 纸盒3的A4-R 纸尺寸宽度设定更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER>ADJUST>CST-ADJ >C4-STMTR 纸盒4的STMTR 纸尺寸宽度设定更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER>ADJUST>CST-ADJ >C4-A4R 纸盒4的A4-R 纸尺寸宽度设定更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER>ADJUST>CST-ADJ >MF-A4R 50 张手进纸盘纸宽度基本数值设置A4R 更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER>ADJUST>CST-ADJ >MF-A6R 50 张手进纸盘纸宽度基本数值设置A6R 更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER>ADJUST>CST-ADJ >MF-A4 50 张手进纸盘纸宽度基本数值设置A4R 更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键COPIER > ADJUST > CST-ADJ > C3-LV0L 纸盒的纸容量设定（50 张）COPIER > ADJUST > CST-ADJ > C3-HVOL 纸盒的纸容量设定（275 张）COPIER > ADJUST > CST-ADJ > C4-LVOL 纸盒的纸容量设定（50 张）COPIER > ADJUST > CST-ADJ > C4-HVOL 纸盒的纸容量设定（275 张）其他调整 MISC 复印机使用地区气压调整 5-56T COPIER>ADJUST>MISC>ATM 气压低容易漏电要降低电位控制的目标电位调整范围0~2缺省值00: 1〜0.75气压（2500米以下地区）;1：0.75~0.70气压（2500米~3000米以下地区）;2：0.70~0.65气压（3000米~3500米以下地区）4.2 输稿器>调整FEEDER>ADIUST> 5-57TFEEDER >ADIUST >DOCST 用ADF输稿时原稿前对位调整调整范围-10~+10 每步0.5毫米FEEDER >ADIUST >LA-SPEED 用ADF移动扫描模式输稿时原稿进稿速度调整调整范围-30〜+30每步0.1%4.3 分页器〉调整SORTER >ADIUST > 5-58TSORTER >ADIUST >PNCH-HLE 打孔位置（输纸方向）的调整调整范围-4〜+2 每步 1 毫米5. 动作确认模式FUNCTION 5-59T5.1 复印机>动作确认模式COPIER >FUNCTION画面右上角表示有关机械动作状态,主要状态有READY（维修/复印动作可以接受）;SERVICE（维修模式中动作确认时用）Display I/O Adjust Function Option Test CounterINSTALL FIXING 安装时墨粉搅拌定影辊压力检查CCD PANEL CCD 光补偿自动补正面板动作检查LASER PART-CHK 激光调整元件负载的动作检查CLEAR RAM/ 卡纸记录/出错代码记录的清除MISC-R 其他调整:读出系统的动作检查DPC MISC-P 电位传感器其他调整:打印系统的动作检查CST HRD-DISK 纸盒尺寸硬盘动作检查CLEANING SENS-ADJ 电极丝清洁移动托盘满载传感器调整SYSTEN 系统有关的动作检查新机安装INSTALL 5-60TCOPIER > FUNCTION > INSATLL > TONER-S 新机安装时墨粉搅拌和向显影器内加粉新机安装时墨粉搅拌大约8〜10分钟,选择TONER-S,显示反转后按OK键，用TONER-S右侧的倒计数数字表示，由600 递减到0（大约10 分钟）,按停止键可停止动作COPIER>FUNCTION >INSATLL>STRD-POT 用ADF 移动扫描时CCD 读取位置的自动调整由于COPIER>ADJUST>ADJ-XY>STRD-POS 的值已更新,要在维修标签中进行记录CCD 光补偿自动补正CCD 5-61TCOPIER > FUNCTION >CCD >CCD-ADJ CCD 光补偿自动补正的自动调整:1, 稿台上放10 张标准白纸2, 选择COPIER>FUNCTION >CCD>CCD-ADJ3, CCD-ADJ, 显示反转后按OK 键后进行自动调整4, COPIER > ADJUST > CCD >的整个项目已更新，要在维修标签中进行登记COPIER > FUNCTION > CCD > SHDG-POS CCD 遮蔽（Shading）补偿位置调整: 输入用于电信号补偿的标准白板上的位置自动调整的数据（工厂用）COPIER > FUNCTION > CCD > SH-PS-SET CCD 遮蔽（Shading）补偿位置设定: 输入用于电信号补偿的标准白板上的位置自动调整的数据更换稿台玻璃（标准白色板）以后或中间色调中有明显的白色条时要执行该模式执行该模式前要进行COPIER>FUNCTION >CCD>CCD-ADJ 调整1 ,清洁稿台玻璃2, 选择COPIER >FUNCTION >CCD >SH-PS-SET,按OK 键3, 按OK执行自动CCD遮蔽（Shading）补偿位置设定调整，调整后自动停止.COPIER > FUNCTION >CCD > EGGN-POS CCD 的端部放大补正的自动调整（仅使用ADF 进行流动读出时有效）1, 打开ADF,2, 选择该项目按OK 键,3, 自动调整,（大约分钟）调整后自动停止（如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端（后面）的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确）由于COPIER >ADJUST >CCD >EGGN-ST 和EGGN-END 的项目已更新,要在维修标签中进行记录激光调整LASER 5-64TCOPIER >FUNCTION >LASER>POWER 激光输出选择该项目按OK 键,激光输出30 秒后自动关闭（按停止键可停止激光输出）COPIER>ADJUST>CST-ADJ > C3-STMTR 纸盒3 的STMTR 纸尺寸宽度设定更换纸宽度检测电位器VR 时,选择该项目,显示反转后按OK 键电位传感器DPC 5-64TCOPIER >FUNCTION >DPC> DPC 强行执行电位控制选择该项目后键入 1 按OK 键关闭电源后再打开缺省值0：正常模式COPIER >FUNCTION > DPC > OFST 电位传感器的补偿值调整选择该项目后按OK 键,电位传感器的补偿值调整后自动停止纸盒尺寸调整CST 5-65TCOPIER > FUNCTION >CST > C3-STMTR 纸盒3,4 纸宽数据登记STMTR 纸宽数据=139.5 毫米COPIER >FUNCTION >CST>C3-A4R A4R 纸宽数据=210 毫米COPIER >FUNCTION >CST>C4-STMTR 纸盒3,4 纸宽数据登记后要执行COPIER > FUNCTION > CST > C4-A4R COPIER > ADJUST > CST-ADJ >C3-STMTR, >C3-A4R >C4-STMTR, >C4-A4RCOPIER >FUNCTION >CST> MF-A4R 手进纸宽度设置1,在手进纸盘上放入A4R 尺寸纸,侧板放在A4R 宽度2, 选择MF-A4R 显示反转后按OK 键,自动将MF-A4R 的宽度数据（210 毫米）存储COPIER >FUNCTION >CST> MF-A6R 手进纸宽度设置1,在手进纸盘上放入A6R 尺寸纸,侧板放在A6R 宽度;2,选择MF-A6R 显示反转后按OK 键,自动将MF-A6R 的宽度数据（105 毫米）存储COPIER > FUNCTION >CST> MF-A4 手进纸宽度设置1,在手进纸盘上放入A4 尺寸纸,侧板放在A4 宽度;2,选择MF-A4 显示反转后按OK 键,自动将MF-A4 的宽度数据（297 毫米）存储电极丝清洁CLEANING 5-66TCOPIER > FUNCTION >CLEANING > WIRE-CLN 选择该项目显示反转后按OK 键,连续进行 5 次电极丝清洁后自动停止定影辊调整FIXING 5-67TCOPIER >FUNCTION > FIXING > NIP-CHK 定影辊压力检查1,打印A4 全黑样板,复印20 张, 将20 张复印副本面向下放入手送纸盘.2, 选择该项目显示反转后按OK 键,手送纸盘输入的纸夹在定影辊位置停留一下,20 秒钟后输出.3, 检查纸张两边a 和c 的10 毫米处的尺寸,a-c=0.5 毫米以下;纸张中间的尺寸标准值=7.8 ±0.5 毫米面板动作检查PANLE 5-68TCOPIER > FUNCTION >PANLE >LCD-CHK 液晶显示屏漏点检查选择LCD-CHK 显示反转后按OK 键,液晶显示屏反复显示全白/全黑的图象,按停止键检查停止COPIER >FUNCTION >PANLE>LED-CHK 发光二极管LED 漏点检查选择LED-CHK 显示反转后按OK 键,面板发光二极管LED 依次点亮,停止检查用LED-OFFCOPIER >FUNCTION >PANLE>LED-OFF 发光二极管LED 漏点检查停止选择LED-OFF 显示反转后按OK 键,停止面板发光二极管LED 依次点亮的检查COPIER > FUNCTION > PANLE > KEY-CHK 面板按键检查选择KEY-CHK, 显示反转后按OK 键,按要检查的键,画面显示出该键对应的文字,再次选择KEY-CHK 退出面板按键检查按键名称键对应的文字按键名称键对应的文字按键名称计数器确认BILL ID 键ID 节能键复印键COOPY 用户模式键USER 清除键扩展键OTHER 复印键START 插入键0〜9键0〜9信箱键PB帮助键停止键STOP 复位键RESETCOPIER > FUNCTION > PANEL>TOUCHCHKEY 液晶显示屏触摸键与LCD 坐标位置相吻合选择TOUCHCHKEY ,显示反转后按OK 键,轮流按液晶显示屏上出现9 个"+"调整完毕后再选择TOUCHCHKEY 结束操作元件负载的动作检查PART-CHK 5-69TCOPIER >FUNCTION >PART-CHA >CL 选择要动作的离合器选择CL 后键入要动作的离合器的代码号再按OK 键,该代码号的离合器被选中离合器的代码号1：手送纸离合器CL3;2:左前置纸仓（1500张）纸提升离合器CL4;3:选购件3500张右侧纸仓（G1）离合器CL102;4:显影离合器CL1;5:对位辊离合器CL2COPIER > FUNCTION >PART-CHA >CL-ON 被选的离合器启动动作选择该项目后按OK键，被选离合器0210秒OFF>0210 秒OFi ONr> OFFCOPIER>FUNCTION >PART-CHA>MTR 选择要动作的电机选择该项目后键入要动作的电机的代码号再按OK 键,该代码号的电机被选中代码号对应的电机代码号对应的电机代码号对应的电机1 非晶硅感光鼓电机M1 9 左前置纸仓（1500 张）纸提升电机M4 17 纵向纸道上输送电机M262 主电机M2 10 前置纸盒3（550 张）纸提升电机M20 18 3500 张右侧纸仓（G1）主电机M1013 定影电机M19 11 前置纸盒4（550 张）纸提升电机M21 19 反转辊电机M144 激光扫描电机M15 12 右前置纸仓（1500 张）输纸电机M11 20 双面纸道左输送电机M295 墨粉搅拌电机M9 13 左前置纸仓（1500 张）输纸电机M24 21 排纸电机M136 加粉电机M10 14 纸盒3/4 输纸电机M12 22 对位前电机M177 双面横向对位电机M16 15 纵向纸道双面输送电机M25 23 双面纸道右输送电机M188 右前置纸仓（1500 张）升纸电机16 纵向纸道下输送电机M27 24 选购件移动托盘电机SM101COPIER > FUNCTION >PART-CHA > MTR-ON 被选的电机启动动作选择该项目后按OK键，被选电机ON 20秒-OFF;粉仓电机，双面横向对位电机10秒O2OFF;选购件移动托盘电机在前和后边的HP 原位停止COPIER >FUNCTION >PART-CHA >SL 选择要动作的电磁铁选择该项目后键入要动作的电磁铁的代码号再按OK 键,该代码号的电磁铁被选中代码号对应的电磁铁代码号对应的电磁铁代码号对应的电磁铁1 右前置纸仓输纸电磁铁SL6 5 手送纸解除电磁铁SL2 9 定影入口导板电磁铁SL1 （恢复）2 左前置纸仓输纸电磁铁SL7 6 右侧纸仓输纸辊解除电磁铁SL101 10定影入口导板电磁铁SL1（牵引）3 前置纸盒3 输纸电磁铁SL3 7 排纸挡板电磁铁SL5 11 定影清洁纸带电磁铁SL94 前置纸盒4 输纸电磁铁SL4 8 反转挡板电磁铁SL8COPIER > FUNCTION >PART-CHA >SL-ON 被选的电磁铁启动动作选择该项目后按OK键,被选的电磁铁ON 10秒OFF>ON 10 秒OFF —ON —OFFRAM/卡纸记录/出错代码记录的清除CLEAR 5-72TCOPIER > FUNCTION >CLEAR > ERR 清除出错代码选择ERR, 显示反转后按OK键;OFF/ON 主电源开关，清除E000〜E004;E032;E717 COPIER > FUNCTION > CLEAR > DC-CON 清除DC 控制板的RAM选择DC-CON,显示反转后按OK键;OFF/ON主电源开关COPIER > FUNCTION >CLEAR > R-CON 清除读出控制板的RAM选择R-CON,显示反转后按OK键;OFF/ON主电源开关COPIER > FUNCTION >CLEAR > SERVICE 清除维修模式的后备数据选择SERVICE,显示反转后按OK键;OFF/ON主电源开关COPIER > FUNCTION > CLEAR > JAN-HIST 清除卡纸记录选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关COPIER > FUNCTION > CLEAR > ERR-HIST 清除出错记录选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关COPIER > FUNCTION > CLEAR > PWD-CLR 用户模式下设定的[ 系统管理] 密码的清除选择PWD-CLR, 显示反转后按OK 键;OFF/ON主电源开关COPIER > FUNCTION >CLEAR > CNT-MCON 主控板计数的维修计数器的清除选择CNT-MCON,显示反转后按0K键;OFF/ON主电源开关COPIER>FUNCTION >CLEAR>CNT-DCON DC 控制板计数的维修计数器的清除选择CNT-DCON,显示反转后按0K键;OFF/ON主电源开关COPIER>FUNCTION >CLEAR>MMI 用户模式下设定的［规格设定/密码模式/部门ID/模式记忆等］后备数据的清除选择MMI,显示反转后按0K键;OFF/ON主电源开关读出系统的扫描灯动作检查MISC-R 原稿扫描灯动作确认5-74T COPIER > FUNCTION > MISC-R > SCANLAMP 扫描曝光灯ON/OFF检查选择SCANLAMP，显示反转后按0K键，原稿扫描曝光灯点亮大约 1 秒钟;按停止键扫描曝光灯OFF其他调整:打印系统的动作检查MISC-P 5-74TCOPIER > FUNCTION > MISC-P > P-PRINT 打印维修模式一览表选择P-PRINT,显示反转后按0K键，打印出维修模清单COPIER>FUNCTION >MISC-P>KEY-HIST 打印操作面板的按键输入记录选择KEY -HIST,显示反转后按0K键,打印出操作面板的按键输入记录COPIER > FUNCTION > MISC-P > HIST-PRT 打印卡纸记录/出错代码记录选择HIST-PRT, 显示反转后按OK 键,打印出维修模式的卡纸记录/出错代码记录COPIER > FUNCTION > MISC-P > USER-PRT 打印用户模式一览表选择USER-PRT,显示反转后按0K键，打印出用户模式一览表COPIER > FUNCTION >MISC-P > PER-EXP 预曝光灯LED 点亮检查选择PER-EXP ,显示反转后按0K键,预曝光灯LED点亮大约3秒后熄灭. 硬盘动作检查HRD-DISK 5-75TCOPIER > FUNCTION > HRD-DISK > SCANDISK 扫描硬盘,检测硬盘是否出错选择SCANDISK,显示反转后按0K键,从0%开始扫描硬盘到100% 结束检测硬盘是否出错（大约25 分钟）COPIER>FUNCTION >HRD-DISK >FORMAT 硬盘图像区域的格式化选择FORMAT,显示反转后按OK键,大约1秒钟完成硬盘图像区域的格式化关闭电源移动托盘满载传感器调整SENS-ADJ 5-76TCOPIER>FUNCTION >SENS-ADJ >STCK-LMT 移动托盘满载传感器调整1, 将移动托盘满载传感器PS104 和PS105 移到离纸最远的位置2 ,在移动托盘满载传感器PS104 或PS105 的检测位置放置高度60 毫米的纸3, 选择STCK-LMT,显示反转后按OK键,将满载传感器从离纸最远的位置向近处移动并固定在传感器显示ON 位置4, 将纸移到另外一个托盘满载传感器的检位置以同样的方法调整该传感器,调整完成后按停止键系统有关的动作检查SYSTER 5-77TCOPIER > FUNCTION > SYSTER > DWNLRD 系统程序下载时的有关动作检查1, 关闭复印机和电脑的电源开关2, 取下复印机与网络相关的电缆线3 ,用双向并行口电缆线将复印机与电脑连接4, 打开电脑和复印机的电源开关5, 选择DWNLRD, 显示反转后按OK 键,通过维修支持工具进行下载下载完成后关闭复印机和电脑的电源开关5.2 输稿器>动作确认模式FEEDER > FUNCTION 5-78TFEEDER >FUNCTION > FEEDER > SENS-INT 输稿器各传感器的灵灵敏度调整选择SENS-INT, 显示反转后按OK 键,自动调整完成后自行停止调整前传感器要进行清洁6 机器功能设定模式选项OPTION 5-79T6.1 复印机〉选项COPIER >OPTION >Display I/O Adjust Function Option Test CounterBODY 与主机有关的功能设定模式USER 与用户模式有关的功能设定模式CST 与纸盒有关的功能设定模式ACC 与选购件有关的功能设定模式TEMPO与主机有关的功能设定模式COPIER >OPTION >BODY 5-80TCOPIER >OPTION >BODY > PO-CNT 电位控制的ON/OFF 设定0:0FF 1:ON 缺省值COPIER > OPTION > BODY> PO-CNTMD 电位控制的模式设定0: 仅在电源ON 时执行一次（缺省值）;1:电源ON 后10 分和60 分钟时执行（缩短模式）;2:电源ON 后10 分和60 分钟时执行（普通模式）COPIER >OPTION >BODY >W-CLN-P 电极丝的自动清洁间隔设定设定范围：100〜2000张缺省值=2000张COPIER>OPTION >BODY>MODEL-SZ 规格/固定倍率/尺寸模式设定0:AB（6R5E） ;1:英制（5R4E） ;2:A（3R3E） ;3:AB/ 英制（6R5E）COPIER > OPTION > BODY > FIX-TEMP 定影温度设定值0:OFF（缺省值）1 :定影性优先，下降顺序温度一律+10度；：生产性优先,下降顺序温度一律-10度;COPIER >OPTION >BODY>IDL-MODE 定影空转模式设定0:定影不空转（缺省值） 1 :根据环境传感器自动控制;2 :定影温度达到100 度开始定影空转; 3: 电源开关ON 时就开始定影空转COPIER>OPTION >BODY>FSPD-S1 特殊纸定影温度设定0:正常（普通复印纸）模式（缺省值）1:特殊纸张模式1 （高湿度环境时,降低定影温度） ;2:特殊纸张模式（厚纸）注:设定1,2 后OHP-TEMP 和WARM-UP 无效COPIER>OPTION >BODY>FUZZY 模糊控制的ON/OFF 和环境设定0: 输出的预转印/转印/分离电流根据环境传感器的数据进行模糊控制（缺省值）1:低湿度环境模式（输出的电流低于标准值） ;2:正常湿度环境模式（输出的电流为标准值） ;3 高湿度环境模式（输出的电流高于标准值）COPIER > OPTION > BODY >TSPLY-SW 根据环境传感器的湿度自动控制补粉0：自动控制补粉中/低湿度2秒ON,1秒OFF;高湿度4 秒ON,2 秒OFF（缺省值）1 :固定模式,2 秒ON,1 秒OFFCOPIER>OPTION >BODY>SCANSLCT ADF 的原稿尺寸检测的ON/OFF 0:OFF（缺省值） ;1:ON 根据原稿尺寸决定扫描尺寸COPIER >OPTION > BODY >OHP-TEMP 胶片模式定影温度降低的设定0:正常（普通复印纸）模式（缺省值） 1:通常温度降5 度;2:通常温度降10 度;3:通常温度降15度;4:通常温度降20度；注:FSPD-S1或WARM-UP 不为0 该项更改无效COPIER>OPTION>BODY>F-GD-CNT 定影入口导板下降设定0:正常模式（缺省值） ;1:A4R（297 毫米）以上纸尺寸时仅第1 面复印时降低定影入口导板COPIER>OPTION>BODY>CONFIG 硬盘使用地,国家,语言,纸尺寸设定按照COPIER>DISPLAY>USER>LANGUAGE 的方法显示COPIER>OPTION>BODY>WARM-UP 室温在18 度以上定影预热时间的设定0:正常模式（缺省值） ;1:前旋转开始/待机/打印开始温度一律下降15 度COPIER>OPTION >BODY>SHARP 图像清晰度电平设定设定范围:1〜5 ;缺省值=3,数值大清晰度高（焦距增大）COPIER >OPTION > BODY >LAPC-SW 激光自动功率控制（APC）补正的设定0:0N（10 分钟无操作进行前旋转APC）;1:0N（60 分钟无操作进行前旋转APC）, 缺省值2:0N（120 分钟无操作进行前旋转APC）;3: 只有前旋转APC 为OFF ;4:OFFCOPIER > OPTION > BODY> FDW-DLV 多份打印时改为纸反面排出0:普通（1 张原稿时全部正面排纸）缺省值;1:1 张原稿打印1 份时正面排纸,打印多份时纸反面排出COPIER>OPTION >BODY>COTDPC-D 工厂调整用设定范围:0〜3 ;缺省值=0COPIER>OPTION>BODY>EVL-VDT 湿度低鼓目标电位（VDT）和显影偏压（Vdc）环境湿度低补粉过量会引起黑色的定影分离爪痕迹.0:环境湿度低时不改变鼓目标电位（VDT）和显影偏压（Vdc）1:复印时VDT-35V/ 打印时VDT-25V/Vdc+25V（缺省值）2:复印时VDT-50V/ 打印时VDT-50V/Vdc+25V3:复印时VDT-35V/打印时不改变4:复印时VDT-50V/打印时不改变5:复印时不改变/打印时VDT-25V/Vdc+25V6:复印时不改变/打印时VDT-50V/Vdc+25VCOPIER>OPTION >BODY>RMT-LANG 使用网络的遥控用户界面语言语言代码按照维修模式（COPIER（复印）> DISPLAY（显示）> USER（用户）> LANGUAGE（语言）的显示方法操作法:1,选择RMT-LANG;2 ,每按一次"+/-"键,语言代码按次序变化; 3,选择到要用的语言代码时, 按OK 键COPIER >OPTION >BODY >HI-HUME 环境湿度高分离不良时改变显影偏压的频率0：2700HZ （缺省值）； 1 ：2000HZCOPIER > OPTION >BODY > TR-SP-C1 为对应各种故障改变右前置纸仓的转印/分离输出值0:正常模式（缺省值） ; 1 :防止再转印;2:防止分离不良;3:防止漏转印COPIER > OPTION >BODY > TR-SP-C2 为对应各种故障改变左前置纸仓的转印/分离输出值0:正常模式（缺省值） ; 1 :防止再转印;2:防止分离不良;3:防止漏转印COPIER > OPTION >BODY > TR-SP-C3 为对应各种故障改变前置纸盒3 的转印/分离输出值0:正常模式（缺省值） ; 1 :防止再转印;2:防止分离不良;3:防止漏转印COPIER > OPTION >BODY > TR-SP-C4 为对应各种故障改变前置纸盒4 的转印/分离输出值0:正常模式（缺省值） ; 1 :防止再转印;2:防止分离不良;3:防止漏转印COPIER > OPTION > BODY > TR-SP-MF 为对应各种故障改手送纸盘的转印/分离输出值0:正常模式（缺省值）;1: 防止再转印;2:防止分离不良;3:防止漏转印COPIER > OPTION >BODY > TR-SP-DK 为对应各种故障改右侧纸仓（G1）的转印/分离输出值0:正常模式（缺省值）;1:防止再转印；2:防止分离不良;3:防止漏转印COPIER > OPTION > BODY >TPR-DECL 厚纸反转排纸动作时改变排纸路径提高输出效果0:正常模式（缺省值）;1:防止再转印;2:防止分离不良;3:防止漏转印。
进入复印机维修模式四种操作
进入复印机维修模式的方法分为四种方式：一是按动开关(MS=Mieroswitch)进入；二是拨动双列直插开关组(DIP SW-Dual In—l Package Switches)中的某一个或两个进入；三是按键操作进入；四是利用特殊程序连接器进入。
一、按MS进入维修摸式佳能复印机多用此种方法进入维修模式，部分美能达复印机也可用此法进入维修模式。
佳能NP1015．1215、2015复印机按直流控制板上SW301，佳能NP2020、2120、3020复印机按调整板上SWI，佳能NP3025、3225、3525、3725、4050、6030、6300复印机按维修状态板上SW501，佳能NP6016复印机按直流控制板上SW302，佳能NP6050、6650复印机按卡纸位置显示板上SWg01，复印机进入维修模式。
美能达EP350Z复印机按trWB—G板上SW121；美能达EP450Z复印机按PWB-F板上SW121；美能达EP650Z复印机按PwB—I板上SW121。
美能达EP410、413Z复印机按PWB-Y板上SW121，美能达EP3170复印机按PWB-A板上s1进入，美能达EP4230复印机按PWB-H板上s1进入。
二、拨动DIPSW 进入维惨摸式佳能NPA2 Z基士得耶2008RE 、2140RE柯尼卡UBIX450R、4500R美达DC121，213RE三洋SFT800E、850EA、l150ZE东芝BD5120、5511等复印机能用将DIP SW 中的某一个(或两个)置ON的方法进入维修模式。
部分理光复印机能用将DIP SW 中的某一个置ON和键操作两种方法进入维修模式。
但是，键操作方法对某些复印机而言系用户或销售商方式，只允许使用少量维修指令；键操作方法进入的维修人员模式亦不能使用所有维修指令。
惟将电路板上DIP SW 中某一个置ON的维修人员专用模式对所有维修指令有效。
这一现象应特别引起复印工整理注意。
佳能复印机IR5000_6000维修手册资料
CANON 佳能 iR5000/iR6000 数码复印机维修/调整定期维修周期每25万印张进行一次维修程序模式进入法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表5-74T打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印维修模式的卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT选择USER-PRT,显示反转后按OK键,打印出用户模式一览表当检测到E000～E004定影故障时,自动切断定影灯交流电源供电继电器RL1,机器停止运行并显示出故障码E000～E0045-72TE000～E004定影故障码清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码选购件复印控制计数器 E032清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码复印数据控制器通信不良 E717清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC控制板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI选择MMI,显示反转后按OK键;OFF/ON主电源开关废粉计数器清除COPIER＞COUNTER＞MISC＞WST-TNR废粉处理后该计数器要清除当出现"E005"或更换定影清洁卷筒纸1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换清洁卷筒纸还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞MISC＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示定影清洁卷筒纸故障码“E005”清除COPIER＞COUNTER＞MISC＞FX-WEBCOPIER＞COUNTER＞DRBL-1＞FX-WEB计数器清除步骤:COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,该项目的计数器被清除到"00000000"定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:PRM-WIRE / 00000027 / 00500000 / 0% !! 000082PRM-WIRE,零部件名称, 本例中的PRM-WIRE为一次充电电极丝计数器00000027 为一次充电电极丝计数器实际使用张数(该零部件更换后要将该计数器清除)00500000 为一次充电电极丝零部件限定的使用张数(在该项目中可设定,设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,当比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换一次充电电极丝零部件.鼓表面电位控制系统异常的检测法图像不良时，是鼓或鼓表面电位控制系统的静电潜像引起的还是由显影,转印部分引起的将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式后图像质量变好,可能是鼓表面电位检测组件或DC控制电路板出问题鼓表面电位自动控制系统异常时将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式此时电晕电流控制,激光功率控制,显影偏压控制全部由ROM中的基准值自动控制显示环境传感器检测到的机内温度COPIER＞DISPLAY＞ANALOG＞TMPE单位℃显示环境传感器检测到的机内相对湿度COPIER＞DISPLAY＞ANALOG＞HUM单位%RH定影上热辊温度(TH1热敏电阻检测)COPIER＞DISPLAY＞ANALOG＞FIX-U单位℃正常195℃"漏电继电器开关"的检查:按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关OFF时要注意的事项拆装作业时先关主电源开关再拔下电源插头.1,在执行打印时,如关闭电源则处理中的数据可能被删除,为此要待面板上的"执行/存储"指示灯灭后才能关闭主电源开关2,下载时不可关闭主电源开关,否则机器会出现故障3,主电源开关的ON或OFF不影响环境开关和加热器开关的ON/OFF4,注意:主电源开关的ON的状态下打开前门开关,机内所有电源不能被切断主电源开关,操作面板电源开关ON时时序：1,预热阶段WMUP: 电源ON到定影热辊表面温度达到195度时的预热阶段WMUP充电电极丝清洁:1,电源ON时定影低于100度要进行一次/预转印/转印/分离电极丝清洁2,用户模式设定了电极丝清洁3用维修程序模式清洁电极丝: 选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN,显示反转后按OK键,连续进行5次电极丝的自动清洁电极丝的自动清洁间隔COPIER＞OPTION＞BODY＞W-CLN-P设定范围:设定打印张数为100～2000张, 缺省值=2000张更换"电极丝"要执行:进入维修程序模式,选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN2,初始旋转阶段INTR: 定影热辊表面温度从到达195度后200度之前,使热辊表面温度均匀的初始旋转阶段INTR时鼓电机,主电机,定影电机,预曝光灯, 激光扫描电机 ON,此后一次高压(正DC),栅极高压,集尘辊偏压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ON3,控制旋转1(CONT1)阶段: 定影热辊表面温度从到达195度后200度之前,INTR结束到复印用时感光鼓表面上静电电位测定结束的控制旋转1(CONT1)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行复印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制4,控制旋转2(CONT2)阶段: 定影热辊表面温度从到达195度后200度之前,CONT1结束到打印用时感光鼓表面上静电电位测定结束的控制旋转2(CONT2)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行打印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制5,后旋转LSTR阶段: 定影热辊表面温度从到达195度后200度之前,CONT2结束的后旋转LSTR阶段(鼓旋转一圈,对鼓进行静电性的清洁)一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF6,待机STBY阶段: LSTR结束到复印键ON或电源开关OFF的待机STBY阶段鼓电机,主电机,定影电机,激光扫描电机,预曝光灯 OFF;一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED灯由红变绿CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整(由主控制板通过读出控制板进行)进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制电路板后要执行:1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整);OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作书本模式扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位,按复印键后扫描灯架开始前进扫描动作,然后再返回到原位,曝光灯点亮进行光补偿(增益调整)和CCD原稿尺寸检测用临界电平调整,完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测:1,原稿台读取模式,副扫描方向的原稿尺寸由原稿传感器PS43;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成输稿器各传感器的灵敏度调整FEEDER＞FUNCTION＞FEEDER＞SENS-INT选择SENS-INT,显示反转后按OK键,自动调整完成后自行停止调整前传感器要进行清洁原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS39位置书本模式/一页原稿/原稿台盖板(开)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键后,曝光灯点亮检测原稿尺寸;原稿检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,光补偿后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光(氙灯)注：曝光灯亮度不可调整更换"曝光(氙)灯"执行:进入维修程序模式,1,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常E220-0001曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常E225-0000电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常E225-0002顶端放大补正值与前一张的补正值相比超过规定的电平信号复印倍率:1,ADF模式: 25～200%(第1反光镜架固定在流动读取位置的曝光玻璃前,原稿由ADF输送)2,原稿台读取模式: 25～400%倍率变化:主扫描方向和副扫描方向25%～49%由主控制板图像处理的变倍程序软件完成,副扫描方向50%以上由第1反光镜架的扫描速度或ADF的原稿搬送速度确定扫描电机,扫描原位传感器E2020001电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障扫描电机,扫描原位传感器0002光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障E2040001ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边光学原位位置调整(HP传感器)COPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米图像处理系统CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度(8bit A/D变换);读取控制板(光补偿补正;自动浓度调整)模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成光补偿补正，自动浓度调整光补偿补正由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化光补偿分：用维修模式确定的目标值的光补偿调整和每次原稿扫描时进行的光补偿补正；短期光量变动的补正用增益补正光补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为光补偿补正的目标值（更换曝光灯或光量变化时用维修模式进行）光补偿补正每次原稿扫描时进行，先测定标准白板的浓度数据然后与光补偿补正的目标值进行比较将其差值作光补偿补正值来设定补偿原稿扫描时的各CCD图像的偏差使图像浓度均匀端部增益补正（ADF用）ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量变动在流动读出玻璃的端部安装了端部增益补正测试板(灰色)读出该光量计算为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数*COPIER＞ADJUST＞CCD＞PPR设定范围0～255标准白板的浓度数据设定*COPIER＞ADJUST＞CCD＞PLT设定范围0～255CCD输出的增益调整值输入*COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入*COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO*:维修模式中无CCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END自动曝光(AE)调整AE调整COPIER＞ADJUST＞AE＞实时AE模式的文字浓度调整COPIER＞ADJUST＞AE＞AE-TBL调整范围1～9缺省值5数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD电信号补偿有关的调整CCD COPIER＞FUNCTION＞CCD＞CCD-ADJ,注:操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD标准白纸的浓度数据COPIER＞ADJUST＞CCD＞PPR调整范围0～255如有底灰降低设定数CCD标准白板的浓度数据COPIER＞ADJUST＞CCD＞PLT调整范围0～255CCD输出的增益调整值输入COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO图像清晰度电平设定COPIER＞OPTION＞BODY＞SHARP设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整:COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整:COPIER＞FUNCTION＞CCD＞EGGN-POS(仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整ADJ-XY主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米光学原位(白板读取位置)调整(HP传感器)C OPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGTCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIOCANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整(由主控制板通过DC控制板进行)非晶硅感光鼓成像过程该机感光鼓在激光曝光的成像过程中使用了鼓电位检测传感器和环境温/湿度检测传感器,鼓电位检测传感器检测感光鼓表面上静电电位和鼓周围的环境温湿度(模糊控制),用检测到的数据去控制复印过程以保持最佳复印图像更换感光鼓组件更换感光鼓组件后要进行，强行执行电位控制电位控制的ON/OFF设定COPIER＞OPTION＞BODY＞PO-CNT0:OFF非电位自动控制模式1:0N,电位自动控制模式电位控制的工作模式设定COPIER＞OPTION＞BODY＞PO-CNTMD0:仅在电源ON时执行一次(缺省值);1:电源ON后10分和60分钟时执行(缩短模式);2:电源ON后10分和60分钟时执行(标准模式)强行执行电位控制COPIER＞FUNCTION＞DPC＞DPC选择该项目后键入1按OK键关闭电源后再打开1,预曝光使鼓清洁消电DC控制板J103A-4,感光鼓消电用的预曝光灯:63个LED，PEXP/2,一次充电电流（正DC）一次充电电流(正DC)由电位控制设定,一次充电电压(栅极电压由压敏电阻固定:大约+850V)第一次检测鼓暗部电位VD时用前一次的一次高压电流值来检测鼓暗部电位,DC主控板将鼓暗部电位与目标电位比较,如果大于±6V,修正一次高压电流后再检测鼓暗部电位,VD最大可检测8次,以确定一次高压电流值非电位控制时的一次电流的调整值输入COPIER＞ADJUST＞HV-PRI＞PRIMARY调整范围0～1400DC控制板J102A-16,一次/转印高压ON/OFF遥控信号PR/TR-REMOTE控制高压ON/OFF;J102A-11一次高压输出电流控制信号PR-CNT(3～11V)，输出+1400微安～0微安故障码"E065"DC控制板J102A-4,一次高压漏电或电流过小,PR-LEAK-DETECT:"0"一次高压漏电或电流过小3,激光扫描曝光:可视激光(660nm)1个光束,12个光反射面菱镜激光扫描器的激光投向感光鼓无图象信号的白区和复印过程间的非图像区域作为鼓空白曝光;激光量的输出以鼓表面电位为基础进行激光输出的设定第一次检测鼓明部电位VL1时用前一次的激光电位输出值(LPO)来检测鼓明部电位VL1,DC主控板将鼓明部电位VL1与目标电位VL1比较,如果大于±6V,修正一次的激光电位输出值(LPO)后再检测鼓明部电位VL1,VL1最大可检测8次,以确定激光电位输出值(LPO);再检测显影偏压用的明部电位VL2DC控制板J117-2→激光驱动板 J2502-3激光驱动信号LD（+）DC控制板J117-3→激光驱动板 J2502-2激光驱动信号LD（-）激光读出开始信号主扫描方向:由激光原位信号BDIN起动同步;副扫描方向:在对位辊前的激光读出传感器PS28检测到复印纸前沿启动激光读出开始的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步激光原位信号BDIN DC控制板J120-2←J401M-3J401F-2←故障码E100-0001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上故障码E100-0002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNC故障码E110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;激光原位信号检测电路板J2701-3全速旋转时每100毫秒未检测到50次以上的LMRDY/信号激光位置的调整（Ofst）COPIER＞ADJUST＞LASER＞PVE-OFST调整范围-300～+300(23大约1毫米),数据大移向主扫描前侧非电位控制时的激光电源调整COPIER＞ADJUST＞LASER＞POWER调整范围0～255显示激光光量的实际输出值COPIER＞DISPLAY＞MISC＞LPOWER显示范围：0～255(激光无输出时打印图像全黑)激光输出自动控制APC(Auto Power Control)激光驱动板接收从激光器来的激光光量监测信号与DC控制板EEPROM中的激光基准(以鼓电位为基础的激光输出设定值)比较后控制激光输出1,连续打印的纸间APC控制, 从连续打印开始,每过1分钟后的纸间进行激光输出控制值的补偿,如果该次纸间不能检测延迟到下1分钟检测2,前旋转期(INTR)的APC控制, 工作结束后经过60分钟的再次工作时在前旋转期(INTR)进行APC控制2,后旋转期(LSTR)的APC控制, 在短时间,重复进行间断打印时由于不进行鼓表面电位控制,要在工作结束后的后旋转期(LSTR)进行APC控制激光自动功率控制(APC)补正的设定COPIER＞OPTION＞BODY＞LAPC-SW0: 0N(10分钟无操作进行前旋转期(INTR)的APC控制);1: 0N(60分钟无操作进行前旋转期(INTR)的APC控制),缺省值2: 0N(120分钟无操作进行前旋转期(INTR)的APC控制)3: 只有前旋转期(INTR)的APC控制为OFF ;4:APC控制OFF4,显影偏压(AC+DC)显影偏压(正DC)干式单组分磁性墨粉(墨粉带负极性电荷)跳跃显影,磁辊(φ24.5);注:鼓显影成像过程与非晶硅感光鼓模拟机的一样.电位控制时的显影偏压(正DC)设定显影偏压(Vdc)以鼓表面电位为基础确定Vdc=VL2+△Vdc，复印电位△Vdc=110V 非电位控制时显影偏压DC输出值的调整值输入COPIER＞ADJUST＞DEVELOP＞BIAS调整范围:图像浓0～600图像淡该模式仅在电位控制关闭时有效DC控制板J102A-9,显影DC偏压输出控制信号DEV-DC-CNT:(3～11V,ON 0～+600V;12V以上OFF)DC控制板J102A-8,显影AC高压ON/OFF遥控信号DEV-AC-REMOTE显影偏压AC: 2.7KHZ,1500V p-p ; DC: 0～+600V(控制电压3～11V)环境湿度低改变鼓目标电位(VDT)和显影偏压(Vdc)C OPIER＞OPTION＞BODY＞EVL-VDT环境湿度低补粉过量会引起黑色的定影分离爪痕迹.0:环境湿度低时不改变鼓目标电位(VDT)和显影偏压(Vdc)1:复印时VDT-35V/打印时VDT-25V/Vdc+25V(缺省值)2:复印时VDT-50V/打印时VDT-50V/Vdc+25V3:复印时VDT-35V/打印时不改变4:复印时VDT-50V/打印时不改变5:复印时不改变/打印时VDT-25V/Vdc+25V6:复印时不改变/打印时VDT-50V/Vdc+25V 打印过程中浓度可变模的ON/OFF COPIER＞OPTION＞BODY＞CNT-W/PR*0:打印中浓度不可变 ; 1:打印中浓度可变,修正目标值（缺省值）复印时的浓度调整:当显影偏压提高,打印浓度变淡,过高会图像模糊不清;显影偏压过低,图像会出现底灰,为此在显影偏压的上下限,)来进行浓度处理维修模式中无。
佳能C2220维修手册
佳能C2220维修手册佳能c2220l全称是佳能A3彩色数码复合机iR-ADV C2220L。
属于佳能的iR系列下的iR-ADV分类。
那么佳能iR系列复印机进入维修模式（服务模式）的操作步骤如下：①按“*”键，接着同时按下数字“2”和“8”按钮。
注：如果按下以上系列按钮组合太慢将进入维修模式失败。
②按“*”键，然后松开。
此时佳能复印机将提示目前处于“服务模式”。
③进入导航菜单可以对佳能复印机的设置做改变。
其中清除故障码为：COPIER-FUNCTION-CLEAR-ERR。
④关机重启（无需拔电源）。
其他型号参考：一、使用系统自带的驱动程序1、“开始”—“打印机和传真”，点击左边窗格中“添加打印机”, 打开“欢迎添加打印机向导”对话框，点击“下一步”，打开“本地或网络打印机”选择连接对话框；2、选择第一项“连接到此计算机的本地打印机”，勾选“自动检测并安装即插即用打印机”，点“下一步”，打开“新打印机检测”对话框;3、检测后，打“下一步”，打开“选择打印机端口”对话框；4、点选“使用以下端口”，在右边的下拉列表中选择推荐的打印机端口“LPT1:”，点击“下一步”，打开“安装打印机软件”对话框；5、在“厂商”列表中，点击厂商名，在“打印机”列表中，点击打印机名，点击“下一步”，打开“命名打印机”对话框；6、在“打印机名”文本框中输入打印机名，点击“下一步”，打开“打印机共享”对话框；7、点选“不共享这台打印机”，打“下一步”，打开“打印测试页”对话框；8、选否“否”，打“下一步”，统即日自动搜索电脑自带打印机软件进行安装；9、点击‘完成’。
二、使用打印机带的驱动程序如果系统没有适合该打印机驱动程序，可用打印机附带的软盘、光盘软件安装驱动程序方法是：将打印机驱动光盘放入光驱，打开光盘，点击安装，按向导要求一步一步进行，其步骤大大致是：选出择安装语言、本地打印机、安装方式、打印机型号、端口、驱动程序位置、配置信息、正在进行安装、安装结束。
佳能打印机维修手册：iP2800系列简明维修手册
iP2800系列简明维修手册（iP2810 / iP2820 / iP2840 / iP2845 / iP2850 / iP2855 / iP2870 / iP2872 / iP2880 / iP2890 / iP2899）QY8-13EN-000修订00：2013年12月佳能公司目录1. 错误显示/故障排除清单 (4)1-1. 操作员调用错误 (4)1-2. 维修调用错误（由报警灯和ON灯的循环闪烁指示） (4)2. 调整/设置 (6)2-1. 维修模式 (6)（1）维修模式操作程序 (6)（2）维修工具运行（v4.200或更高版本） (6)2-2. 调整 (9)2-3. 用户模式 (9)3. 关于维修的特别说明 (10)3-1. 修理维修 (10)3-2. 操作面板 (10)（1）一个按钮 (10)（2）两个指示灯 (10)3-3. 底部边距 (11)3-4. 打印头对准 (11)3-5. 剩余墨水量的检测 (11)1. 错误显示/故障排除清单1-1. 操作员调用错误错误和告警以下列方式显示：- 操作员调用错误以报警灯的闪烁次数指示。
- PC打印期间的信息显示在打印机驱动程序状态监视器中。
- 错误代码在EEPROM信息打印的“操作员调用/维修调用错误记录”区中打印。
出现操作员调用错误时有效的按钮（iP2800系列仅有一个按钮）：- ON/Resume按钮：关闭打印机和再次接通、清除一个错误和从一个错误中恢复，或在出错时取消打印作业。
1-2. 维修调用错误（由报警灯和ON灯的循环闪烁指示）2. 调整/设置2-1. 维修模式（1） 维修模式操作程序利用连接的PC 机上的Service Tool （维修工具）。
1） 在维修模式中启动打印机。
i. 在按下ON/Resume 按钮的同时，连接打印机的电源线。
=> 电源灯将绿色燃亮。
ii. 就在电源灯绿色燃亮时，松开ON/Resume 按钮。
让打印机进入维修状态
让打印机进入维修状态
1、先按着停止/重置键，然后按电源键开机(别松开)。
2、等打印机启动，按住电源键不要放手，然后松开停止/重置键。
3、然后再按两下停止/重置键。
同时松开电源健和停止/重置键，启示完毕,打印机显示为"0"。
（如果不是显示为“0”，请关机重新操作。
)
4、电脑提示找到新硬件并提示安装驱动，不用管它，如果没有找到新硬件，建议重启电脑或更换电脑试试。
（如果电脑找不到新硬件，清零软件是无法使用的）
点“EEPROM”键（如果显示错误比如002 ，点确定即可）
点“Main”键进行废墨计数器清零（打印机放一张纸，会打印出
D=000.0，表示清零成功）
关打印机重启，测试打印机（如果不能打印，请看墨水监控是不是缺墨或其它故障）
佳能MP258清零软件下载地址
清零方法如下
1：先关机,(不用拨电源线)按住“停止/重置” 键同时按下“电源键”，不松开“电源键”，松开“停止/重置”，再按两下“停止/重置”后松开“电源键”（打印机运行完后显示“0”）进入维修模式，(进入维修模式后会出现一个"CanonDevice"无法安装的硬件,不用管它)
2：再打开软件，图标是 MP259应该MP259也可以清。
打印机先放几张纸，点击第一排第二个图标“EEPROM”，打印机开始运行，图标变成灰色，等运行完后图标复位，再点击第二大排第二大
项“Main",(“Platen"也点一下吧）打印机将再打印一张纸。
再点击第二大排第三大项“EEPROM Clear",(”panel check"也点一下吧") 清零基本完成。
佳能iX6500IX6580维修手册
佳能iX6500IX6580维修手册iX6500 系列维修手册iX6510 / iX6520 / iX6530 / iX6540 / iX6550 /iX6560 / iX6580修订版 0 QY8-13DG-000范围本手册由佳能公司出版发行，用来向本产品的维修技术人员提供必要的信息，以便于那些符合条件的人员学习有关本产品的技术理论、安装、维护和修理等方面的知识。
本手册所提供的信息适用于本产品所销售的所有地区。
因此，它可能包含有不适合你所在地区的信息。
在有关本产品拆卸和重新组装的步骤方面，本手册没有提供足够的信息。
请参看另外提供的零件目录中的图。
修订版由于本产品在不断地改进和提高，因此可能包含一些技术上不准确或印刷上的错误之处。
当对本手册的内容进行更改时，佳能公司会在必要时发布相应的技术信息。
当对本手册的内容进行重大改变时，佳能公司将发布经过修改的版本。
如果本手册中的内容不符合本手册和本产品使用地区的法律和规章的要求，那么，下列项就不适用。
商标本手册中所出现的产品和品牌名称都是经过注册的商标，或为相关持有人的商标。
版权保留所有的权利。
除非是企业内部使用，否则，事先未经佳能公司的书面同意，本手册中的任何部分都不得以任何方式或任何手段加以复制，也不得翻译成为其它的语言。
Copyright 2011 by Canon Inc.佳能公司Inkjet Device Market Support Management Div.451 Tsukagoshi 3-chome Saiwai-ku Kawasaki-shiKanagawa 212-8530 JapaniX6500 系列简介如何使用本维修手册本维修手册旨在便捷地解决打印机问题，每一章节，如下所示，都说明典型的维修步骤。
故障排除识别问题并进行相应处理。
修理有需要更换的部件时，参见本章节。
调整和设置修理后，执行需要的调整和设置。
验证维修结束时，按照本章节中的检测流程验证打印机。
佳能 iR220028003300维修模式进入方法及自诊功能
佳能 iR2200/2800/3300维修模式进入方法及自诊功能一、维修模式进入方法按“ * ”键→ 同时按下数字键“ 2 ” 和“ 8 ” 零点五秒后释放→ 然后再按“ * ”键。
然后屏幕会显示以下内容：COPIER ：复印维修模式FEEDER ：AOF 维修模式SORTER ：分页器维修模式（如安装）FAX ：传真板维修模式（如安装）BOARD ：附件功能扩展板维修模式（如安装）二、佳能 IR-2200/2800/3300 数码复印机自诊功能故障代码E000 定影温度过低 E001 定影温度过高 E002 主热敏电阻检测到初始缺省 E003 定影组件故障 E007 定影组件故障 E051 搓纸传感器故障E064 高压输出错误 E100 激光灯故障 E104 定影电机速度控制 E019 废粉盒已满E202 HP 检测错误 E204 图像前端检测错误E220 转换板故障 E225 扫描灯故障 E601-0000 图像传送信息错误 E601-0001 图像传送信息错误 E602-0000 读操作错误E602-0001 写操作错误 E805-0001 显影冷却风扇故障 E805-0002 定影冷却风扇故障E805-0003 电组件冷却风扇故障E805-0004 展平风扇故障 E805-0005 展平风扇故障佳能复印机IR-2200/2800/3300自检功能一、用户模式操作信息工作内容OPTION ＞ USER ＞ COUNTER1 在控制面板中找开关或关闭软计数器 1 OPTION ＞ USER ＞ COUNTER2 在控制面板中找开关或关闭软计数器 2 ，或改变计数器OPTION ＞ USER ＞ COUNTER3 在控制面板中找开关或关闭软计数器 3 ，或改变计数器类型OPTION ＞ USER ＞ COUNTER4 在控制面板中找开关或关闭软计数器 4OPTION ＞ USER ＞ COUNTER5 在控制面板中找开关或关闭软计数器 5OPTION ＞ USER ＞ COUNTER6 在控制面板中找开关或关闭软计数器 6二、调整模式键操作内容COPIER ＞ ADJUST ＞ ADJ-XY ＞ ADJ-X 扫描图像前端调整： 250~290COPIER ＞ FUNCTION ＞ CCD ＞ SHDG-POS 阴影位置调整： 240~320 COPIER ＞ FUNCTION ＞ CCD ＞ CCD-ADJ CCD 自动调节，更换 CCD 单元后执行。
佳能25系列复印机维修模式详解
佳能复印机维修代码大全E000加热器断加热开关故障热敏电阻检测电源接通后一分钟未达到100度DC控制器故障SSR可控硅故障E001热敏电阻短路SSR故障热敏电阻输出超过200度DC控制器PCB故障E030计数器CN1短路计数器打开或关闭前立即检测DC控制器PCB故障打开为0,关闭为1正常E202扫描电机M2故障DC故障扫描初始位置传感器Q4故障扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210镜头原位传感器Q1故障镜头电机M3故障DC故障E221灯调节器故障DC故障E400ADF控制器故障ADF电源故障与ADF通讯错误不能消除，检查ADF传感器和电机ADF传感器故障DC故障E500分页器故障选择控制器故障DC故障E700DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00× 主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC 板或图象处理板故障E001 0001 主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K 欧母)E001 0003 定影超温(副热敏电阻TH2开路) 副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002 定影灯电源继电器异常定影灯电源继电器连续ONE005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路 J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器 J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位原位信号;在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD 信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 6次的间隔循环);通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障检查J723或J724的DRAME315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良 SCSI的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SCSI板与复印机电路板通信不良通信初期检查时E601 0002 SCSI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI接口板发送应答信号E601 0008 SCSI板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK.E601 0010 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路 SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRAM 向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的DRAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FAX单元异常 FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON 信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006 PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内IPC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC 与选购件的IPC通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与NE复印数据控制器-A1通信不良通信中途中断J109-4,5E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON＞P011-bit0检查FM2LK锁住信号变化 J107-A5E805 0003 定影排风扇2(FM3)故障用COPIER＞I/O＞DC-CON＞P011-bit1检查FM3LK锁住信号变化 J107-A8E805 0004 激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-CON ＞P011-bit2检查FM4LK锁住信号变化 J112-B8E805 0005 激光扫描电机冷却风扇1(FM5) 用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化 J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化 J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化 J112-B14E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON＞P011-bit6检查FM8LK锁住信号变化 J112-B17E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10LK锁住信号变化 J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11LK锁住信号变化 J107-A5E805 00012 读取冷却风扇1(FM12)故障用COPIER＞I/O＞DC-CON ＞P011-bit13检查FM12LK锁住信号变化 J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON ＞P011-bit14检查FM13LK锁住信号变化 J104-A9E805 00014 鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON＞P011-bit8检查FM14LK锁住信号变化 J107-A5E805 00015 鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON＞P011-bit9检查FM15LK锁住信号变化 J107-A8E805 00016 鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON＞P011-bit10检查FM16LK锁住信号变化 J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON ＞P011-bit15检查FM17LK锁住信号变化 J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON ＞P011-bit11检查FM18LK锁住信号变化 J104-A12佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。
CANON 打印机维修资料.
CANON 打印机维修资料！！！！J’10EX/10SX/20 维修功能错误条件 POWER灯 ERROR灯 ONLINE灯说明RAM错亮灭闪烁蜂鸣5声Rom错亮闪烁闪烁 3声原位错亮闪烁灭随着灯闪烁而鸣小车控制错亮灭闪烁随着灯闪烁而鸣缺纸亮亮灭 Sw1-11=off,蜂鸣2声Sw1-11=ON,蜂鸣3声卡纸错亮亮灭蜂鸣直到取出卡纸电池电压低闪烁灭灭指示灯每秒闪烁2次电池电压低错闪烁亮灭鸣5次,指示灯每秒闪2次Ni-cd电池错亮闪烁灭蜂鸣5次,powert error灯交替闪烁打印模式:BJ模式和LQ模式.SW11=OFF时,为bj模式,sw11=on时,为lq模式.把打印机佳能打印机的维修清费墨方法:与大家共享!!!一\进维修模式1\关机.按resum健,按power健开机,绿灯亮.2\在按住power健时,松开resum健.然后按resum健,松开power健.(按resum健时,指示灯绿/黄闪烁).3)初始化开始时,绿灯闪烁.绿灯亮后,按不同次数的resum健(根据机型不同.).4)按power健,执行.常见激光打印机硒鼓与对应机型一览表（转载）系列旬称硒鼓型号对应机型互用机型惠普 3977A；C3906F 惠普5L，6L 佳能460，66092274A 惠普4L，4LC，4P 佳能PX，苹果60092275A 惠普IIP 佳能LX92291A 惠普3SI，4SI92295A 惠普II 佳能SX92298A92298E 惠普4，4PUIS，5 佳能EXC3900A 惠普4V，4VC 佳能BX，BXIIC3903F 惠普5P，6P 佳能VXC3909A 惠普800C4096A 惠普2100C4092A 惠普1100 1100AC4127AC4127X 惠普4000C4129X 惠普5000佳能 EP---A 佳能 AX 惠普 5L，6LEP---E 佳能 EX 惠普 4，5EP---K 佳能 KTEP---P 佳能 PX 惠普4L 4LC 4PEP---BXII 佳能 BX，BXII 惠普4V 4VC 4MVEP---J 佳能 JX 方正文杰E306EP---V 佳能 VX 惠普5P 6PEP---L 佳能 LX 惠普IIPEP---T 佳能 ST 惠普IIIEP---S 佳能 SX 惠普II爱普生 S0510011 爱普生5200S051092 S05005 爱普生5500KS051055 S05001 爱普生5700S051602 爱普生N1610S051027 爱普生8600K松下 KX—PEP5 PANASONIC6300 6500激打打印质量故障及解决速查手册输出横向无规律黑带(线)可能故障原因：(1)感光鼓消电极接触不良；(2)感光鼓刮板剪切力过大；(3)感光鼓主齿轮转动时发生抖动；(4)感光鼓有缺陷或安装不正确。
CANON 佳能 iR2200维修手册
CANON 佳能 iR2200/iR2800/iR3300 /5000/6000 数码复印机维修/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表 COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表 COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表 COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK 键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ONE032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E345清除 COPIER＞FUNCTION＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除 COPIER＞FUNCTION＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据 COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录 COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录 COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理]密码的清除 COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关计数器清除步骤: COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:TR-ROOL / 00000201 / 00240000 / 0% !! 000082 TR-ROOL,零部件名称, 本例中的TR-ROOL为转印电极辊00000201 为转印电极辊计数器实际已使用张数 (该零部件更换后要将该计数器清除)00240000 为转印电极辊零部件寿命限定的使用张数(在该项目中的数据可以设定,数据设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,!! 为实际使用张数与限定使用张数的比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换转印电极辊零部件.检查图像位置 3-3T纸盒前/后位置调整(图像横向对位调整),首先用下例维修模式调整,如果不能解决问题,可分别调整每个纸盘的机械位置(每个刻多度大约1毫米)纸盒1水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C1-ADJ-Y 选择C1-ADJ-Y显示反转后按OK键,从纸盒1输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒2水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C2-ADJ-Y 选择C2-ADJ-Y显示反转后按OK键,从纸盒2输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒3水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C3-ADJ-Y 选择C3-ADJ-Y显示反转后按OK键,从纸盒3输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒4水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C4-ADJ-Y 选择C4-ADJ-Y显示反转后按OK键,从纸盒4输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器手进纸盒水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞MF-ADJ-Y 选择MF-ADJ-Y显示反转后按OK键,从手进纸盒输纸打印出一张半色调PG图像同时水平对位传感器PS11测试移动量,并把数据存入内存储器侧纸仓(L1)水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞DK-ADJ-Y 选择DK-ADJ-Y显示反转后按OK键,从侧纸仓(L1)输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器打印出一张维修模式一览表 COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表纸盒1激光写开始位置调整 COPIER＞ADJUST＞MISC＞C1-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒2激光写开始位置调整 COPIER＞ADJUST＞MISC＞C2-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒3激光写开始位置调整 COPIER＞ADJUST＞MISC＞C3-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒4激光写开始位置调整 COPIER＞ADJUST＞MISC＞C4-ADJ-Y 调整范围-32～+32,每步0.16毫米手进纸盒激光写开始位置调整 COPIER＞ADJUST＞MISC＞MF-ADJ-Y 调整范围-32～+32,每步0.16毫米侧纸仓(L1)激光写开始位置调整 COPIER＞ADJUST＞MISC＞DK-ADJ-Y 调整范围-32～+32,每步0.16毫米双面再进纸时横向对位调整 COPIER＞ADJUST＞FEED-ADJ＞ADJ-REFE 调整范围-100～+100 每步0.1毫米横向对位检测动作 1,横向对位传感器的原位位置检测:当主电源开关ON,或卡纸复位期间,或前门开关关闭时检测2,横向对位传感器的检测开始位置检测:检测开始位置是当对位传感器PS10 ON时,参考手进纸盘纸宽挡板和纸盘纸尺寸数据,驱动横向对位传感器步进电机M3将横向对位传感器移到离开纸横向边缘大约10毫米处3,当对位传感器PS10检测到纸前沿后,横向对位传感器步进电机M3向横向对位检测开始位置移动,从横向对位检测开始位置到纸的横向边缘大约可移动10毫米,根据横向对位传感器步进电机M3每个脉冲大约移动0.16毫米来确定纸实际位置进纸对位置调整(对位离合器ON时序调整)对位离合器ON时序调整 COPIER＞ADJUST＞FEED-ADJ＞REGIST 调整范围-600～+600,每步0.1毫米,数据大对位离合器ON时序延迟图像前/后位置调整(图像横向对位调整)主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400,每12步1毫米,标准2.5±2.0毫米,数据大移向前边 DADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米图像前沿空白调整扫描器图像前沿开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290,每12步1毫米,标准2.5±2.0毫米,数据大移向后移光学扫描原位位置调整(原位传感器PS400) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围16～128,工厂调整用,每步0.1毫米DADF流动扫描CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米激光主扫描速度(横向倍率)调整 COPIER＞ADJUST＞MISC＞FRAME-X 调整范围-50～+50,每步1%副扫描方向扫描速度(纵向倍率)调整 COPIER＞ADJUST＞MISC＞FRAME-Y 调整范围-50～+50,每步1%主板向DC板送数据时,副扫描方向图像延迟调整 COPIER＞ADJUST＞MISC＞IMG-DLY 调整范围-20～+20,每步0.1毫米"漏电继电器开关"的检查: 按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关,操作面板电源开关ON时时序：主电源开关SW1接通复印机AC电源,操作面板电源开关ON时时序：加热器开关SW2,接通镜头,扫描反光镜,纸盒加热器的AC电源门开关SW3,第1,2组接点接通定影加热器;选购件辅助电源板的AC电源;第3组接点检测门打开/关闭状态,接通主电机.定影电机,复合电源板的24VU1 SW电源机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001 硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED 灯由红变绿显示环境传感器检测到的机内温度 COPIER＞DISPLAY＞ANALOG＞TMPE 单位℃显示环境传感器检测到的机内相对湿度 COPIER＞DISPLAY＞ANALOG＞HUM 单位%RH机内湿度绝对值 COPIER＞DISPLAY＞ANALOG＞ABS-HUM 单位g 显示OPC鼓周围温度COPIER＞DISPLAY＞ANALOG＞DR-TMPE 单位℃显示主热敏电阻M-TH1检测到定影薄膜中间的温度 COPIER＞DISPLAY＞ANALOG＞FIX-C 单位℃显示副热敏电阻S-TH2检测到定影薄膜边缘的温度 COPIER＞DISPLAY＞ANALOG＞FIX-E 单位℃CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制板后执行 1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY ＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS400检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整); OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测: 1,原稿台读取模式,副扫描方向的原稿尺寸由原稿长度传感器SD1;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点 2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器SD1检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭角度传感器PS401检测到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭) 1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS400位置书本模式/一页原稿/原稿台盖板(开)1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键曝光灯点亮后,检测原稿尺寸,检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,3,进行光补偿,光补偿后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光LAMP1(氙灯) 注：曝光灯亮度不可调整;光强度:40000LX更换"曝光(氙)灯"执行: 进入维修程序模式, 1,选择COPIER＞FUNCTION ＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常 E220-0001 曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常 E225-0000 电源开关ON后在CCD放大电路光补偿补正中,未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常 E225-0002 顶端放大补正值与前一张的补正值相比超过规定电平复印倍率: 1,ADF模式: 25～800%(第1反光镜架固定在流动读取位置的曝光玻璃下,原稿由ADF输送)2,原稿台读取模式: 25～800%倍率变化: 主扫描方向主扫描方向25～800%,由主控制板图像处理的变倍程序软件完成,副扫描方向副扫描方向50%以上由第1反光镜架的扫描速度或ADF 的原稿搬送速度确定副扫描方向25%～49%和401%～800%由主控制板图像处理的变倍程序软件完成,原稿扫描电机,扫描原位传感器 E202-0001 电源开关ON后或按复印键后光学系统前进40毫米,扫描原位传感器PS400未OFF;或扫描电机M3故障原稿扫描电机,扫描原位传感器 E202-0002 光学系统返回450毫米,光学系统扫描原位传感器PS400未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障(ADF) E204-0001 ADF板或读取板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整 ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米读取开始位置在稿台玻璃左后方,数据大移向前边光学原位位置调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米图像处理系统 CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度;读取控制板(光补偿补正;自动浓度调整) 模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成遮蔽Shading补偿补正，自动浓度调整遮蔽Shading补偿由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化遮蔽Shading补偿分：用维修模式确定目标值的遮蔽Shading补偿调整和每次原稿扫描时进行的遮蔽Shading补偿补正；短期光量变动的补正用增益来补正遮蔽Shading补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为遮蔽Shading补偿的目标值(更换曝光灯或光量变化后用维修模式进行）遮蔽Shading补偿补正每次原稿扫描时进行,先测定标准白板的数据然后与遮蔽Shading补偿补正的目标值进行比较将其差值作遮蔽Shading补偿补正值来设定补偿原稿扫描时的各CCD的图像的偏差使图像浓度均匀端部增益补正（ADF用） ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量的变化在流动读出玻璃的后端部安装了端部增益补正测试板(灰色)读出该测试板反射回来光量,经过计算后作为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数 COPIER＞ADJUST＞CCD＞PPR 设定范围0～255标准白板的浓度数据设定 COPIER＞ADJUST＞CCD＞PLT 设定范围0～255CCD输出的增益调整值输入 COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性Offset调整值输入 COPIER＞ADJUST＞CCD＞OFST-E/O遮蔽Shading补偿补正时标准白纸和标准白板的白电平比例数据 COPIER＞ADJUST＞CCD＞SH-RATIO遮蔽Shading补偿正时的白色程度目标值输入 COPIER＞ADJUST＞CCD＞SH-TRGTCCD的顶端放大补正开始位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-END实时AE模式的文字浓度调整 COPIER＞ADJUST＞AE＞AE-TBL 调整范围1～9,缺省值5,数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记CCD 遮蔽(Shading)补偿位置调整: COPIER＞FUNCTION＞CCD＞SHDG-POS 遮蔽(Shading)补偿的标准白板上的位置自动调整的数据,调整范围240～+320CCD 遮蔽(Shading)补偿位置设定: COPIER＞FUNCTION＞CCD＞SH-PS-SET 遮蔽(Shading)补偿的标准白板上的位置自动调整的数据更换稿台玻璃(标准白色板)以后或中间色调中有明显的白色条时要执行该模式执行该模式前要进行COPIER＞FUNCTION＞CCD＞CCD-ADJ 调整1,清洁稿台玻璃2,选择COPIER＞FUNCTION＞CCD＞SH-PS-SET,按OK键3,按OK执行自动CCD 遮蔽(Shading)补偿位置设定调整,调整后自动停止.CCD的端部放大补正的自动调整 COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用RADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,(大约分钟)调整后自动停止(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录图像清晰度电平设定 COPIER＞OPTION＞BODY＞SHARP 设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整: COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据: COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入 COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值 COPIER＞ADJUST ＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整 ADJ-XY主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度光学原位(白板读取位置)调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围30～60 每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO CCD光补偿正时,标准白纸和标准白板的白电平比例数据CANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整OPC感光鼓更换OPC感光鼓后要执行鼓电阻检测控制(APVC),COPIER＞FUNCTION＞DPC＞D-GAMMA1,预曝光使鼓清洁消电 OPC感光鼓消电用的预曝光灯LAMP2:为8个保险丝式灯，PEXP/2,一次充电辊充电电流一次充电辊DC电压:大约-750V(23度时)到-850V;AC电压1800Hz:大约2000到2300V,一次充电电流随着工作环境(温度,湿度)充电辊老化,OPC鼓磨损/老化等因素鼓的电阻发生变化,为了保持复印质量稳定,该机采用根据每累积复印张数达500张时的鼓后旋转期检测一次鼓电阻发生的变化,来修改一次充电辊充电电流,或当强行执行鼓电阻检测控制(APVC)"COPIER＞FUNCTION＞DPC＞D-GAMMA",当前输出电平被测试和校正1.主电源开关打开时,基准电压加到一次充电辊,当前测试的输出电平反馈到PW-CPU2,用PW-CPU检测到的反馈电压电平控制一次充电辊的充电电压OPC鼓周围温度检测传感器U701,用于校整一次充电辊DC电压:大约-750V(23度时)到-850V环境传感器ON/OFF COPIER＞OPTION＞BODY＞HUM-SW 0:环境传感器自动控制;1:固定模式,高湿度;2:固定模式,中湿度;3固定模式,低湿度环境传感器S3检测到的机内相对湿度,校整一次充电辊AC电压,以35%湿度为基准在10000张前不进行湿度校整2300微安.10000张以后开始进行湿度校整,小于35%湿度为2150微安;大于35%湿度为2100微安一次充电辊的清洁在执行用户模式的调整/清洁,一次充电辊清洁电磁铁动作可使一次充电辊清洁垫压在一次充电辊上并前后移地显示当前鼓电阻检测控制的电流值 COPIER＞DISPLAY＞HV-STS＞PRIMARY 一次充电电流小于353微安,好鼓;353～485微安鼓尚可使用;大于485微安换鼓图像区域一次充电辊的负DC电压调整 COPIER＞ADJUST＞HV-PRI＞P-DC 调整范围0～255 DC-500～-850图像区域一次充电辊的AC电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC 调整范围0～255 AC2.0～2.3KV;Vf=1.8KHz鼓电阻检测控制(APVC)增益调整值的调整COPIER＞ADJUST＞HV-PRI＞AGS-GANE 调整范围0～255,更换复合电源板时,把复合电源板上的标签值输入鼓电阻检测控制(APVC)ofst调整值的输入COPIER＞ADJUST＞HV-PRI＞AGS-OFST 调整范围0～255,更换复合电源板时,把复合电源板上的标签值输入一次充电辊的负DC电压ofst调整 COPIER＞ADJUST＞HV-PRI＞OFST1-DC 调整范围0～255一次充电辊的AC电压ofst调整 COPIER＞ADJUST＞HV-PRI＞OFST1-AC 调整范围0～255图像区域的一次充电辊的AC2电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC2 调整范围0～255图像区域的一次充电辊的AC3电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC3 调整范围0～255强行执行鼓电阻检测控制(APVC) COPIER＞FUNCTION＞DPC＞D-GAMMA 更换鼓后或使用旧鼓或复印浓度调整无结果时用缺省值0:正常模式;1:执行鼓电阻测量(APVC)控制,选择D-GAMMA显示反转后按OK键打印出1张黑色样板，在COPIER＞DISPLAY＞HV-STS＞PRIMARYK中可以显示出当前鼓电阻测量控制（APVC）的一次鼓充电辊电流结果3,激光扫描曝光: 可视激光(780nm)1个光束,6个光反射面菱镜,激光扫描器的激光投向OPC感光鼓有图象信号的黑区激光读出同步主扫描方向: 由激光原位信号BD确定同步时间,双面时,由横向对位传感器PS11(Y-REG-PD检测结果再由BD信号确定激光读出的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步副扫描方向: 由对位辊前的激光读出图像前沿传感器PS12检测到复印纸前沿启动激光读出开始的同步;4,显影偏压(AC+负DC) 干式单组分磁性墨粉(墨粉带负极性电荷) 跳跃显影,磁辊(φ20)显示显影DC偏压(单位V) COPIER＞DISPLAY＞HV-STS＞BIAS DC偏压:0～-650V图像区域显影偏压DC输出的调整 COPIER＞ADJUST＞DEVELOP＞DE-BC DC 偏压:0～-650V 调整范围:0图像浓～255图像淡AC偏压:Vpp=810V,Vf=1.8KHz显影偏压DC输出值的调整OFST COPIER＞ADJUST＞DEVELOP＞DE-OFST DC输出值的调整调整范围:0图像浓～255图像淡(在缺省值±30内调整)。
佳能维修模式操作说明
iR/iRC维修模式佳能（中国）苏州培训学院2008年11月说明z本教材以iR6570维修模式为例。
大多数项目和iR中速机/高速以及iRC机器相同。
具体机型的维修模式有一定差异，详细请查阅各机型维修手册z维修模式中项目较多，只对常见项目进行了说明。
其中常用项目用进行标记。
二级维修模式下，各机型差异较大，一般不常用，所以未列出，也请查阅各机型维修手册。
概况：主机相关设置输稿器相关设置分页器相关设置传真相关设置附件板相关设置COPIER>Display状态显示模式版本信息附件信息模拟量（温度湿度等）卡纸记录故障记录高压状态电压测量值环境记录警告代码各电路板的ROM版本DC控制板读取控制板操作面板输稿器分页器传真网络接口板版本号COPIER>Display>VERSIONCOPIER>Display>VERSION各电路板的ROM版本主控制板自检设备远程用户界面打孔各语言的版本COPIER>Display>ACC-STS附件状态(连接情况,类型)输稿器分页器/打孔侧纸仓读卡器数据控制器投币器网卡0:未连接1:分页器2:鞍式分页器3:移动托盘0:无打孔1:2孔2:2/3孔3:4孔(FR)4;4孔(SW)COPIER>Display>ANALOG模拟量察看温度相对湿度绝对湿度定影温度(根据机型不同有差异)卡纸记录显示卡纸发生时间日期卡纸位置:尺寸卡纸恢复时间卡纸代码该纸盒计数器纸张来源卡纸类型卡纸传感器传感器布局故障发生时间日期故障代码:故障位置0：主控制器1：DADF2：分页装订处理器3：未使用4：读取部组件5：打印机组件6：PDL 板7：传真板故障恢复时间子代码COPIER>Display>ERRCOPIER>I/O各部分输入输出信号读取控制板输稿器输稿器图像处理板COPIER>Adjust各部分参数调整曝光调整图像位置调整CCD调整激光调整显影调整浓度调整高压调整(高速机)图像区域调整电位偏移值调整纸张输送调整纸盒调整图像开始位置调整(X 轴)调整通过标准白板收集阴影数据位置的点调整输稿器模式的主扫描位置图像开始位置调整(Y 轴)调整DF 流读取时CCD 的位置COPIER>Adjust>ADJ-XY输入阴影修正的白平衡目标值调整DF 模式的绿色阴影目标值COPIER>Adjust>CCDCOPIER>Adjust>LASER用来调整激光写入开始位置用来调整激光电源(非电位控制用)COPIER>Adjust>DEVELOP调整显影偏压高压组件的偏移值直流控制器电路板的高压D/A 输出偏移值。
佳能MP288_498维修参考手册
(2/15)
1. 错误清单显示 / 故障排除
通过以下方式显示错误和警告: - 操作报错是通过警告 LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标 记的方式显示在 LCD 上。 - 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。 - 错误代码被打印在 EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call error record）区域内。
更换逻辑板.
废墨吸收垫满.
更换废墨吸收带你 (吸收垫组件), 重置废墨
吸收垫计数器值.
打印头温度超过指定的值. EEPROM 读写故障.
更换下列项(列出可能有错误的部件): - 墨盒小车 - 逻辑板 更换逻辑板.
打印头电压异常. 未知错误或网络故障. 扫描单元故障. 扫描器马达故障.
更换下列项: - 墨水小车 - 逻辑板 更换下列项(列出可能有错误的部件): - 逻辑板 - WLAN 板 更换下列项(列出可能有错误的部件): - 扫描单元 - 逻辑板 更换下列项(列出可能有错误的部件): - 扫描单元 - 逻辑板
QY8-13CW-000 Rev. 00: 2010 年 9 月
Canon China.
(1/15)
目录
1. 错误清单显示 / 故障排除 1-1. 操作报错 (告警灯显橙色) 1-2. 维修报错 (橙色告警灯和绿色电源灯轮流闪烁) 1-3. 其他错误
2. 调整 / 设定 2-1. 维修模式 2-2. 用户模式 2-3. 部件更换注意事项
ASF 凸轮传感 [5700] P05 器故障
内部温度错误 废墨吸收垫满
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
iR/iRC维修模式
佳能（中国）苏州培训学院
2008年11月
说明
z本教材以iR6570维修模式为例。
大多数项目和iR中速机/高速以及iRC机器相同。
具体机型的维修模式有一定差异，详细请查阅各机型维修手册z维修模式中项目较多，只对常见项目进行了说
明。
其中常用项目用进行标记。
二级维修模式下，各机型差异较大，一般不常用，所以未列出，也请查阅各机型维修手册。
概况：
主机相关设置
输稿器相关设置
分页器相关设置
传真相关设置
附件板相关设置
COPIER>Display
状态显示模式
版本信息
附件信息
模拟量（温度湿度等）
卡纸记录
故障记录
高压状态电压测量值
环境记录警告代码
各电路板的ROM版本DC控制板
读取控制板操作面板
输稿器
分页器
传真
网络接口板版本号
COPIER>Display>VERSION
COPIER>Display>VERSION
各电路板的ROM版本
主控制板
自检设备
远程用户界面
打孔
各语言的版本
COPIER>Display>ACC-STS
附件状态(连接情况,类型)
输稿器
分页器/打孔
侧纸仓
读卡器数据控制器投币器
网卡0:未连接
1:分页器
2:鞍式分页器
3:移动托盘
0:无打孔
1:2孔
2:2/3孔
3:4孔(FR)
4;4孔(SW)
COPIER>Display>ANALOG
模拟量察看
温度
相对湿度
绝对湿度
定影温度
(根据机型不同
有差异)
卡纸记录显示
卡纸发生时间日期
卡纸位置:
尺寸
卡纸恢复时间卡纸代码
该纸盒计数器
纸张来源
卡纸类型卡纸传感器
传感器布局
故障发生时间日期
故障代码:
故障位置
0：主控制器1：DADF
2：分页装订处理器3：未使用
4：读取部组件5：打印机组件6：PDL 板7：传真板
故障恢复时间
子代码
COPIER>Display>ERR
COPIER>I/O
各部分输入输出信号
读取控制板
输稿器
输稿器
图像处理板
COPIER>Adjust
各部分参数调整
曝光调整
图像位置调整
CCD调整
激光调整
显影调整
浓度调整
高压调整
(高速机)
图像区域调整
电位偏移值调整
纸张输送调整
纸盒调整
图像开始位置调整
(X 轴)调整通过标准白板收集阴影
数据位置的点
调整输稿器模式的主
扫描位置图像开始位置调整
(Y 轴)调整DF 流读取时CCD 的位置
COPIER>Adjust>ADJ-XY
输入阴影修正的白平衡目标值
调整DF 模式的绿色阴影目标值
COPIER>Adjust>CCD
COPIER>Adjust>LASER
用来调整激光写入开
始位置
用来调整激光电源
(非电位控制用)
COPIER>Adjust>DEVELOP
调整显影偏压
高压组件的偏移值
直流控制器电路板的
高压D/A 输出偏移值。
COPIER>Adjust>DENS
调整图像浓度
COPIER>Adjust>BLANK
前端非图像区域宽度
后端非图像区域宽度
COPIER>Adjust>V-CONT
电位偏移值
浅色区域电位偏移值
深色区域电位偏移值
打印图像的反对比度偏移
值
COPIER>Adjust>FEED-ADJ
前端对位调整
第二面水平对位
手送纸对位
COPIER>Adjust>CST-ADJ
纸盒/手送
纸张宽度基值
COPIER>Function 安装相关电位控制
CCD 相关各部分功能激光相关纸盒相关清洁定影面板零件确认清除打印报告
系统
COPIER>Function>INSTALL
供粉*1
磁卡
COPIER>Function>CCD
C C D自动调整*1
用来执行ADF 白平
衡调整*2
COPIER>Function>POWER
激光功率调整
COPIER>Function>DPC
强行执行电位控
制*1
用来调整电位传
感器的偏移值。
*2
COPIER>Function>CST
注册纸盒/手送
纸张宽度基值*1
COPIER>Function>CLEANING
清洁电极丝
COPIER>Function>FIXING
用来生成打印输出以
自动测量定影挤压宽
度
COPIER>Function>PANEL
LCD检查
LED检查
LED关闭
按键检查触摸屏检查
COPIER>Function>PART-CHK
离合器检查
电机检查
电磁铁检查
COPIER>Function>CLEAR
清除故障代码
清除DC控制板
RAM*1
清除卡纸历史
清除读取控制
板RAM
清除故障历史清除密码
地址簿
主控制板
计数器
COPIER>Function>CLEAR
清除用户设置
*1
清除图像处理
板RAM
清除警告
COPIER>Function>MISC
点亮扫描灯3秒
COPIER>Function>MISC-P
打印维修模式
设置*1
打印用户设置
检查预曝光灯
打印维修模式
设置*2
输出环境变更
日志
COPIER>Function>SYSTEM
进入下载模式
*1
选择执行的分
区并进行清除
或者检查*2
COPIER>Option 主机相关设置用户定制纸盒相关附件
外部接口
各部分模式选项
COPIER>Option>BODY
打开/关闭电位
控制*1
尺寸类型
下降模式选择
*2
模糊控制
国家/地区。
语
言/尺寸等配置
COPIER>Option>BODY
ADF流读取脏
污检测灵敏度
选择：0为关
闭，255为灵敏
度最高。
COPIER>Option>USER
复印张数限制
睡眠模式开关
用户模式下显示的
计数器
COUNTER1固定，其
他可以更改。
详细计数
器编号参见各机型维修
手册
COPIER>Option>CST
纸仓1/2尺寸设定
仅限黑白高速机。
6: A4( 默认) ；
15：B5 ；
18：LTR
COPIER>Option>ACC
投币装置
侧纸仓尺寸
各机型有区别。
部分机
器该设置在用户模式下。
大尺寸识别的阈值
禁用/启用大尺寸
双计数
COPIER>Option>INT-FACE
EFI服务器设置
COPIER>Test
测试页打印网络测试测试模式
COPIER>Test>PG
测试页类型
文本/照片模式
选择恭纸器
单/双面选择
测试打印张数
COPIER>Test>PING
PING指定IP
COPIER>Counter
计数器设置总数
搓纸部计数
输稿器计数
卡纸计数
清洁纸/废墨等计数定期更换零件计数耐久部件计数
耐久部件计数
COPIER>Counter>TOTAL
维修计数1 *1
维修计数2 *1
复印计数
PDL打印计数
传真打印计数
远程打印计数
存储箱打印计数
报告打印计数
FEEDER>Adjust
分页器相关调整
调整原稿图像前端
位置
流读取中的原稿输
送速度。
