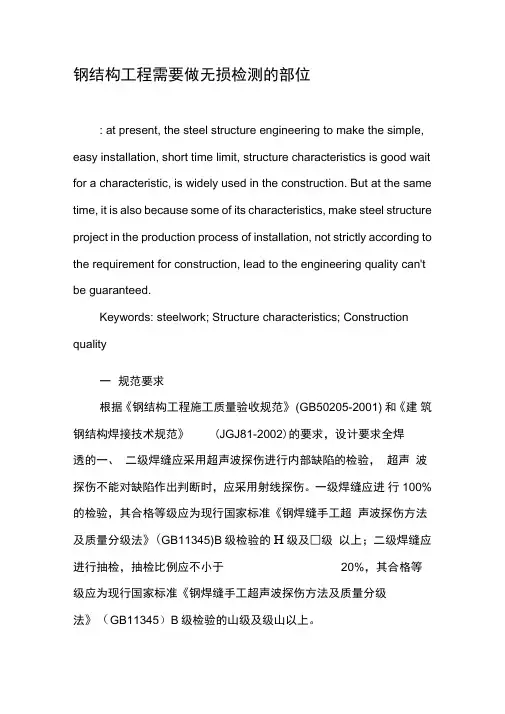

钢结构工程需要做无损检测的部位

钢结构工程需要做无损检测的部位摘要：目前，钢结构工程以其制作简单、安装方便，工期短、结构特性好等特点，在建筑业中被广泛使用。但同时，也正是因为它的某些特点，使得钢结构工程在制作安装过程中，没有严格按照规范要求进行施工，导致工程质量不能得到保障。

关键词：刚结构；结构特性；施工质量

abstract: at present, the steel structure engineering to make the simple, easy installation, short time limit, structure characteristics is good wait for a characteristic, is widely used in the construction. but at the same time, it is also because some of its characteristics, make steel structure project in the production process of installation, not strictly according to the requirement for construction, lead to the engineering quality can’t be guaranteed.

keywords: steelwork; structure characteristics; construction quality

中图分类号：tu391文献标识码：a 文章编号：

一规范要求

根据《钢结构工程施工质量验收规范》(gb50205-2001)和《建筑钢结构焊接技术规范》（jgj81-2002）的要求，设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤。一级焊缝应进行100%

的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(gb11345)b级检验的ⅱ级及ⅱ级以上；二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(gb11345)b级检验的ⅲ级及级ⅲ以上。

二检测部位

设计要求全焊透的一、二级焊缝是根据结构的荷载特性、焊缝形式、应力状态等情况来确定不同的质量等级。下面,我对在钢结构（多层刚架和单层厂房）的施工过程中，结合钢结构设计规范的相关要求,具体解析哪些结构部位需要做无损检测。

1 构件承受疲劳荷载的对接或t形对接与角接组合焊缝应焊透，其质量等级受拉时为一级，受压时为二级。比如，安装在钢结构上的机泵类设备，其内部部件的运动形式为往复式或旋转式。因此，钢构件承受的疲劳荷载总是垂直或平行与焊缝。以h型钢梁为例，如果设备运动状态是往复式，其作用力平行与焊缝长度方向，那翼缘板和腹板的角对接焊缝的质量等级是二级；如果设备运动状态是旋转式，其作用力垂直与h型钢梁，钢梁上翼缘板受压，焊缝质量等级为二级，下翼缘板受拉，焊缝质量等级为一级。

2 工作状态是重级工作制或q≥50t的中级工作制的吊车梁，腹板与上翼缘之间、桁架上弦杆与节点板之间的t形接头组合焊缝要求焊透，其质量等级不应低于二级。对于有吊车梁的钢构件，其结构重要性、荷载特性、构件所受的应力状态在工程中都很受重视，

因此，它的工作状态不管是否满足上述要求，设计人员都会在设计图纸上就焊缝的形式以及质量要求有详细的说明。

3 凡要求与母材等强的对接焊缝应予焊透，受拉时不低于二级，受压时为二级。h型钢（等截面工字钢）或箱型钢梁的上翼缘板承受的是压力，此翼缘板的拼接焊缝质量等级应为二级；钢梁的下翼缘板承受的是拉力，此翼缘板的拼接焊缝质量等级应为一级；钢梁腹板的受力状态是靠近上翼缘部受压,靠近下翼缘部受拉，但其受到的力大部已被外侧的翼缘板所分担，因此腹板的拼接焊缝质量等级应为二级。h型钢（等截面工字钢）或箱型钢柱主要承受的是压应力，翼缘板和腹板的拼接焊缝质量等级应为二级。

4 刚架梁柱翼缘板与端板的拼接焊缝应按二级焊缝施焊。对于刚架梁、柱，截面形式不管是h型还是箱型，翼缘板在与端板连接时，焊缝质量等级是二级。

三质量要求

1 焊缝应在外观检查后进行。

2 焊缝无损检测人员以及签发人员必须持有相应的探伤ⅱ级以及ⅱ级以上资格证书。

3 根据施工图按照焊缝质量等级编制无损探伤检查方案，经施工单位项目技术负责人和专业监理工程师批准。

4 抽样检查的焊缝数不合格率＜2%时，该批验收定位合格；不合格率＞5%时，该验收批定位不合格，应对余下焊缝全数检验；不合格率在2%-50%时，应加倍检验。

注：文章内所有公式及图表请用pdf形式查看。
