红外热像仪的特点和应用
红外热成像技术有什么应用
红外热成像设备今年突然走入了大众的视线，特别是热成像测温，那么除了测温，红外热成像技术还能用来做什么呢？
1、在夜间、低照度环境下，传统监控往往使用主动光源补充的设备来达到监控效果。
红外热像仪属于被动成像设备，不需要任何光源照射就可以准确成像，可以不受光线影响，提高夜间安防监控打击力度；由于红外线波长较长，所以具有的“透烟透雾”特性。
红外热像仪能更好地实现恶劣环境下的监控和识别，可实现网络化、远距离监控，24小时全天候监控。
另外，产品能提供高对比度的图像，提高视频分析的可靠性。
红外安防监控系统可实现智能化自动分析，将可见光监控的智能分析功能使用在红外热像仪视频上。
2、火灾预防报警和户外搜救
火场火灾被扑灭时，容易死灰复燃，热成像仪能够显示物体温度场，通过对
温度场的监控可即时发现温度异常，预防由于温度异常引发的二次起火。
户外搜救远距离探测和搜索被困人员，热像仪在数公里范围内，能非常容易发现被困人员、掉到深沟悬崖中的出事车辆。
另外，配备视频和红外热像仪的无人机，无人机也能在火灾等事故中执行有效的搜索和救援任务。
3、预警监测水坝、湖泊、山体的险情
红外热像仪可以对水库堤坝的情况实现在雨、雪、烟、雾、霾等恶劣天气下实现全天候监控，监控渗漏点、监控开裂塌方、监控水流的大小。
因为水温比环境温度低，同时水的辐射率与周围物体的辐射率有区别，因此即使是同一温度也能分辨出水来。
也可远距离监控监控山体滑坡情况，并做出预警。
以上就是红外热成像技术的应用了，目前来看用在监控领域比较常见，如果大家对红外热成像监控感兴趣的话，成都慧翼科技建议大家找专业人士咨询一下。
红外热像仪的原理和应用
红外热像仪的原理和应用1. 红外热像仪的原理红外热像仪是一种能够将对象的红外辐射转化为可视化图像的设备。
它利用红外辐射能够通过物体的特性，通过红外探测器将这些辐射转化为电信号，再通过电子元件将电信号转化为可视化图像。
红外热像仪的原理主要包括以下几个方面：1.1 热辐射：物体在温度高于绝对零度时，会发出热辐射。
热辐射的强度和频率分布与物体的温度有关。
1.2 探测器：红外热像仪的探测器通常采用半导体材料，如铟锗（InSb）、铟镉锌（InGaAs）等。
这些材料具有对红外波长辐射的敏感性。
1.3 光学系统：红外热像仪的光学系统主要包括透镜、滤光片和光学轴等。
透镜用于聚集红外辐射，滤光片则可以屏蔽非红外波段的辐射，并通过光学轴将红外辐射传输到探测器上。
1.4 信号处理：红外热像仪的信号处理主要包括信号放大、滤波、数字化和图像处理等。
通过这些信号处理，可以将红外辐射转化为可视化的图像。
2. 红外热像仪的应用红外热像仪的应用广泛，涵盖了许多领域。
以下是红外热像仪常见的应用场景：2.1 工业检测红外热像仪在工业领域中被广泛应用于机械设备的故障检测和预防维护。
通过检测机器设备表面的温度分布，可以快速识别出异常热点，从而及时预警并采取相应的维修措施，避免机器设备的停机造成的损失。
2.2 建筑热损失检测红外热像仪可以检测建筑物的热损失情况，帮助用户识别出建筑物中的热能漏失，从而进行相应的绝热处理，提高建筑物的能源效率。
2.3 消防安全红外热像仪可用于火灾的早期探测，能够快速发现火源和烟雾，并生成可视化的热像图，帮助消防人员定位和扑灭火源，提高灭火效率和安全性。
2.4 医学诊断红外热像仪在医学领域中被用于进行体温测量、血液灌注的观察等。
通过观察人体或动物的红外辐射，可以快速检测出体温的异常变化以及血液供应的情况，提供诊断参考。
2.5 安全监控红外热像仪在安全监控领域中常用于夜视和隐蔽监控等。
它可以将物体的红外辐射转化为可视化图像，提供夜间监控的能力，并通过隐蔽的方式进行监控，更好地保护安全。
红外热像仪的用途
红外热像仪的用途红外热像仪是一种用来测量物体表面温度分布的工具，它通过检测物体辐射出的红外线来确定物体表面的温度。
利用红外热像仪可以实时、无损、非接触地获取物体表面的热分布图像，这些图像可以帮助生产和检测领域的相关专业人员准确地分析问题所在。
工业检测在工业检测中，红外热像仪广泛应用于机械、电气、建筑和制造等领域。
在机械行业中，红外热像仪可以用来检测机器设备中的故障和磨损情况，比如轴承、电机、齿轮和管路等情况。
在电气行业中，红外热像仪可以用来检测电气设备中的故障和热失控情况，比如电缆、开关、变压器、电容器和保险丝等情况。
在建筑行业中，红外热像仪可以用来检测建筑物中的能量损失和漏洞，比如检测墙壁、屋顶和门窗等情况。
在制造业中，红外热像仪还可以用来检测成品、中间产品和原材料中的问题，比如检测塑料制品、胶粘剂等情况。
医疗保健在医疗保健领域中，红外热像仪可以用来检测人体表面的温度，帮助医生或护士诊断和判断身体状况。
比如在体温检测中，红外热像仪可以用来检测身体表面的温度，比传统的体温计更加方便快捷。
在皮肤科学中，红外热像仪可以用来检测皮肤疾病和损伤情况。
在整形美容中，红外热像仪可以用来检测脸部、胸部、手臂和腹部的脂肪分布情况，帮助医生指导手术的方向和手术后的恢复治疗。
安全监测在安全监测领域中，红外热像仪可以用来监测环境的变化和事件的发生。
比如在消防监测中，红外热像仪可以用来检测火灾现场的火源和火势发展情况。
在安防监测中，红外热像仪可以用来监测室外环境、机场和车站等重大活动的安全情况。
在军事监测中，红外热像仪可以用来监测目标的热信号，帮助军事部门判断敌情和发动攻击。
总结以上就是红外热像仪的主要应用领域。
红外热像仪在检测、医疗、安全监测等领域有着广泛的应用，它的广泛应用对于加强相关领域的安全性和科技创新起到了重要的推动作用。
在未来的发展中，红外热像仪将继续在各个领域拓展应用，为人类创造更加安全和便利的生活环境。
红外热像仪研究报告
红外热像仪研究报告标题：红外热像仪研究报告摘要：本研究报告探讨了红外热像仪的关键概念、原理、应用领域以及技术发展趋势。
通过对红外热像仪进行深入的分析和评估，我们揭示了其在工业、医疗、安全和军事等领域中的重要性和广泛应用。
此外，我们提供了一些对于红外热像仪技术未来发展的展望，并分享了对于该技术的观点和理解。
一、引言红外热像仪是一种基于红外辐射原理的无损检测技术，通过测量物体的红外辐射能量，并将其转化为可见图像，从而实现对物体温度分布的观测和分析。
红外热像仪已广泛应用于各个领域，如工业、建筑、医疗和安全等，对于提高效率、确保安全以及诊断疾病起到了重要作用。
二、原理和技术2.1 红外辐射和热图像红外辐射是在电磁波谱中的一个特定范围内，它可以从物体上发出或吸收。
红外热像仪利用特定的红外探测器，接收并转换红外辐射能量为电信号，进而生成热图像。
这些热图像以不同的颜色识别不同温度区域，提供了物体温度分布的直观呈现。
2.2 探测器类型和技术红外热像仪的核心部件是红外探测器。
常见的红外探测器包括热电偶探测器、焦平面阵列探测器和量子级联探测器。
每种探测器都有其特定的工作原理和应用领域。
其中，焦平面阵列探测器因其高灵敏度和快速响应而得到广泛应用。
2.3 图像处理和分析红外热像仪产生的图像需要进行图像处理和分析，以提取出有用的信息。
图像处理技术包括校正、增强和特征提取等，而图像分析技术则涉及温度测量、故障检测和异常区域识别等。
三、应用领域3.1 工业领域在工业领域，红外热像仪被广泛应用于设备检修、预防性维护和故障诊断等方面。
它可以帮助监测设备的热状况，提前发现潜在故障，并采取适当的措施，从而避免生产中断和损失。
3.2 医疗领域红外热像仪在医疗领域中有广泛的应用，其中包括体温检测、乳腺癌筛查和炎症/疾病检测等。
其非接触性和即时性使得红外热像仪成为一种非常有价值的医疗工具。
3.3 安全领域在安全领域，红外热像仪可以用于夜视、边境巡逻和火灾探测等。
建筑工程中的红外热像技术及其应用
红外热像检测技术的操作方法和 实际应用
1、操作方法
使用红外热像检测技术对土木工程进行检测时，需要先对检测区域进行辐射 定标，以确定物体的辐射系数。然后，通过红外热像仪获取检测区域的热图像， 并对图像进行处理和解析，以提取出有用的信息。最后，根据获取的信息进行结 构安全性评估、节能保温性能评估以及施工质量和预应力监测等。
1、建筑质量检测
红外热像技术可对建筑工程中的混凝土结构、砌体结构等进行全面检测，有 效发现其内部裂缝、空鼓、钢筋锈蚀等隐蔽缺陷，提高工程质量。
2、建筑维护管理
红外热像技术可用于建筑维护管理，如对屋面、外墙、窗户等部位的渗漏、 裂缝等问题的检测和修复。利用红外热像技术可以快速定位和维护问题区域，提 高维护效率。
结论
红外热像检测技术在土木工程中具有广泛的应用前景，它可以有效地提高结 构安全性评估、节能保温性能评估以及施工质量和预应力监测等方面的准确性和 效率。红外热像检测技术的非接触、快速和准确等特点也使其成为土木工程检测 领域的理想选择。随着科学技术的发展，相信红外热像检测技术在未来土木工程 中的应用将会越来越广泛，成为工程建设和质量保障的重要工具。
红外热像检测技术还可应用于建筑节能保温性能的评估。通过检测建筑物的 热损失和热桥效应，可以为建筑节能设计和改造提供数据支持。同时，红外热像 检测技术在建筑物的空气渗透和冷凝现象检测方面也具有重要作用。
3、施工质量和预应力监测
在施工过程中，红外热像检测技术可以实时监测混凝土的施工质量，如混凝 土的浇筑、养护和拆模等过程。此外，对于预应力混凝土结构，红外热像检测技 术可以有效地监测预应力筋的张拉和锚固质量，保证施工过程中的结构安全。
2、实际应用案例
某大型桥梁在运行过程中出现了桥墩裂缝问题，为了确保桥梁的安全，采用 红外热像检测技术对桥梁进行检测。首先，通过红外热像仪获取桥梁各个部分的 热图像，并分析图像找出裂缝的位置和分布。接着，利用专业的软件对裂缝进行 深度分析和建模，确定裂缝的类型和等级。最后，根据分析结果采取相应的加固 和维修措施，确保桥梁的安全使用。

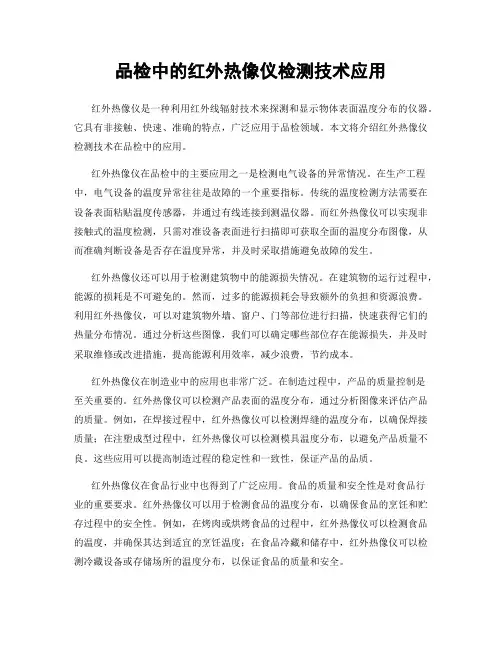

品检中的红外热像仪检测技术应用
品检中的红外热像仪检测技术应用红外热像仪是一种利用红外线辐射技术来探测和显示物体表面温度分布的仪器。
它具有非接触、快速、准确的特点，广泛应用于品检领域。
本文将介绍红外热像仪检测技术在品检中的应用。
红外热像仪在品检中的主要应用之一是检测电气设备的异常情况。
在生产工程中，电气设备的温度异常往往是故障的一个重要指标。
传统的温度检测方法需要在设备表面粘贴温度传感器，并通过有线连接到测温仪器。
而红外热像仪可以实现非接触式的温度检测，只需对准设备表面进行扫描即可获取全面的温度分布图像，从而准确判断设备是否存在温度异常，并及时采取措施避免故障的发生。
红外热像仪还可以用于检测建筑物中的能源损失情况。
在建筑物的运行过程中，能源的损耗是不可避免的。
然而，过多的能源损耗会导致额外的负担和资源浪费。
利用红外热像仪，可以对建筑物外墙、窗户、门等部位进行扫描，快速获得它们的热量分布情况。
通过分析这些图像，我们可以确定哪些部位存在能源损失，并及时采取维修或改进措施，提高能源利用效率，减少浪费，节约成本。
红外热像仪在制造业中的应用也非常广泛。
在制造过程中，产品的质量控制是至关重要的。
红外热像仪可以检测产品表面的温度分布，通过分析图像来评估产品的质量。
例如，在焊接过程中，红外热像仪可以检测焊缝的温度分布，以确保焊接质量；在注塑成型过程中，红外热像仪可以检测模具温度分布，以避免产品质量不良。
这些应用可以提高制造过程的稳定性和一致性，保证产品的品质。
红外热像仪在食品行业中也得到了广泛应用。
食品的质量和安全性是对食品行业的重要要求。
红外热像仪可以用于检测食品的温度分布，以确保食品的烹饪和贮存过程中的安全性。
例如，在烤肉或烘烤食品的过程中，红外热像仪可以检测食品的温度，并确保其达到适宜的烹饪温度；在食品冷藏和储存中，红外热像仪可以检测冷藏设备或存储场所的温度分布，以保证食品的质量和安全。
综上所述，红外热像仪在品检中的应用准确、高效、非接触，并且具有广泛的适用性。
中波红外热像仪用途
中波红外热像仪用途中波红外热像仪是一种先进的探测设备，利用中波红外辐射技术进行目标识别和热像采集。
它可以将红外辐射能够转化为可见光信号，从而实现对目标的非接触式测量和成像。
这种设备在各个领域中有着广泛的应用，具有重要的意义。
首先，中波红外热像仪在军事安全方面发挥着重要作用。
它可以用于夜间侦察和目标识别，有效提高作战能力和战场感知能力。
在战术部署中，军事人员可以利用该设备探测隐藏在暗处的敌方目标，提前做出反应。
此外，它还可以用于武器系统的热成像导引，提高射击精度和命中率，从而实现精确打击目标。
其次，中波红外热像仪在安防监控领域也有着广泛的应用。
它可以用于夜间巡逻和监控活动，能够有效防范和打击犯罪行为。
在城市安保中，该设备可以用于警察机构的巡逻、排爆和反恐等任务，提高应急处置能力。
同时，在工业企业和重要基础设施等领域，中波红外热像仪可以用于实时监控和故障诊断，提高设备安全性和生产效率。
此外，中波红外热像仪在医疗领域也发挥着重要的作用。
它可以用于体温检测、疾病筛查和医学诊断。
尤其在传染病爆发期间，快速准确测量人体体温可以帮助医护人员及时发现患者并采取相应措施，防止病毒传播。
此外，热像仪还可以用于肿瘤早期诊断、血液循环研究等领域，在医学科研中有广阔的应用前景。
总之，中波红外热像仪作为一种先进的探测设备，在军事安全、安防监控和医疗领域中具有广泛的应用前景。
它的运用不仅提高了工作效率和安全性，也为人们的生活带来了更多便利和安全。
相信随着科学技术的不断发展，中波红外热像仪将在更多领域中发挥重要的作用，为人类社会的进步和发展做出更大的贡献。
红外热像仪在电力系统的应用
红外线热像仪(美国FLIR)
是通过测量、观察设备的“热分布图”找出异常发热部位，来判断设备的故障所在位置；( 缺油，受潮，松动，老化等情况)
红外线热像系统的应用范围很广，主要用于预知维护、状态检测、目标搜索、研究发展、医学诊断和制造监控等。
特别是用于检测电力设备，有很大的优越性：
A、检测时不接触设备，保证安全；
B、非接触测温对被测物体无影响；
C、大面积快速扫描检测，节省时间；
D、在设备运行状态下测量，比停电检修更真实准确。
E、检测到位，能准确直观的检测出设备缺陷
F、红外热像是开展状态检修的重要手段，经济效
益好。
大气温度
辐射率
相对
湿度
ThermaCAM P65型
---高性能红外热像仪
第五代高性能长波非制冷焦平面热像仪，波长为7.5-13微米；
主机重量仅为1.4公斤，启动时间为15秒
进行远距离检测时的热像仪组合：（如线路检测）P 30 加12度或7度镜头是较經濟的组合
设计主导思想
--方便第一线工作人员携带及使用
手电筒式设计，適合掌上使用操作简单方便，控制靈活
FLIR 2009年3月推出、电力系统专用型号
物体
红外辐
射。
红外热像仪的作用如何
红外热像仪的作用如何1.工业应用：红外热像仪在工业领域中广泛应用于设备维护和故障诊断。
通过检测设备的热量分布和温度变化，工程师可以确定设备的运行状态，并及时修理或更换出现故障的部件，从而避免生产中断和更大的损失。
2.建筑应用：红外热像仪也被广泛应用于建筑行业中，特别是在建筑能源管理和建筑热学性能评估方面。
通过扫描建筑物的外墙和屋顶，红外热像仪可以检测到建筑物的热量损失和热桥，有助于发现隐蔽的能源问题，并采取针对性的措施进行改善，提高建筑物的能源效率。
3.医学应用：红外热像仪在医学领域中也有广泛的应用。
它可以用于提供早期癌症检测，通过扫描人体表面的热量分布来发现异常的热点，从而帮助医生进行更早的诊断和治疗。
此外，红外热像仪还可以用于监测患者的体温变化和炎症情况，有助于临床医生进行病情评估和跟踪治疗效果。
4.环境监测：红外热像仪在环境监测中也扮演着重要的角色。
它可以帮助科学家和研究人员测量土壤和水体的温度分布，从而了解环境变化和生态系统的影响因素。
此外，红外热像仪还可以用于监测自然灾害，如火山喷发、地震等，提供实时的热量分布图像，帮助相关部门进行灾害救援和应急处理。
5.安防监控：红外热像仪在安防监控领域中也被广泛应用。
它可以在夜晚或恶劣的天气条件下检测到人体的热量分布，提供更高效准确的安全监控。
红外热像仪还可以用于边境巡逻、城市防控、海上救援等任务，提供重要的辅助信息，帮助决策者做出正确的决策。
综上所述，红外热像仪在多个领域中发挥着重要的作用。
它不仅可以帮助提高设备的维护效率和建筑物的能源利用效率，还可以帮助医生进行早期诊断和治疗，监测环境变化和自然灾害，以及提供有效的安防监控。
随着红外热像仪技术的不断进步和应用范围的扩大，相信它在未来会发挥更加重要的作用。
红外热像仪的用途和原理PDF
红外热像仪的原理和用途红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上从而获得红外热像图这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
一红外热像仪的发展红外热像仪在最早是因为军事目的而得以开发近年来迅速向民用工业领域扩展。
自二十世纪70年代欧美一些发达国家先后开始使用红外热像仪在各个领域进行探索。
红外热像仪也经过几十年的发展已经发展成非常轻便的现场测试设备。
由于测试往往产生的温度场差异不大和现场环境复杂等因素好的热像仪必须具备160120像素、分辨率小于0.1℃、空间分辨率小、具备红外图像和可见光图像合成功能等。
红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上从而获得红外热像图这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
红外热像仪在全球范围内美国拥有绝对领先的技术。
全球前三大红外热像仪品牌RNOFLIR和FLUKE都是美国品牌。
其中RNO是全球红外热像仪的鼻祖也是全球第一大红外热像仪品牌。
其知名的型号也是占据全球40市场份额的单品是PC-160. 作为一款售价4000多美元的红外热像仪这款热像仪拥有高达60HZ的帧频帧频越高热像仪精度越高感应速度也快也更精确成像也更连续这款红外热像仪可以说性价比非常高。
FLIR主要生产低端的2000美元左右的红外热像仪。
FLUKE主要生产中低端的红外热像仪。
二红外热像仪的原理红外热成像技术是一项前途广阔的高新技术。
比0.78微米长的电磁波位于可见光光谱红色以外称为红外线或称红外辐射是指波长为0.781000微米的电磁波其中波长为0.782.0微米的部分称为近红外波长为2.01000微米的部分称为热红外线。
房屋外墙检测方案红外热像仪的应用
房屋外墙检测方案红外热像仪的应用随着科技的进步，红外热像仪的应用范围愈发广泛。
在房屋外墙检测方案中，红外热像仪充当着重要的角色。
本文将介绍红外热像仪在房屋外墙检测方案中的应用，并探讨其优势和局限性。
一、红外热像仪的原理红外热像仪是一种能够将物体辐射的红外辐射转化成可见图像的仪器。
物体发出的红外辐射与其表面温度成正比，红外热像仪通过测量物体表面的红外辐射强度，将其转化成热图，从而可以直观地观察到温度分布情况。
二、红外热像仪在房屋外墙检测中的应用1. 温度检测：红外热像仪可以快速、准确地检测房屋外墙表面的温度分布情况。
通过红外热像仪拍摄并记录热图，可以及时发现墙体存在的异常状况，如漏水、渗水、发霉等。
2. 热桥检测：红外热像仪在检测房屋外墙时可以准确发现热桥问题。
热桥是指墙体中导热性能较差、导致热量集中流失的部分，通过红外热像仪可以识别并标记出热桥位置，为后续的维修和改造提供依据。
3. 能耗评估：红外热像仪可以测量房屋外墙表面的温差，进而计算房屋能耗情况。
通过红外热像仪的应用，可以评估房屋的绝热性能和能源利用效率，为节能改造提供参考意见。
4. 隐蔽缺陷检测：红外热像仪可以非接触式地检测房屋外墙的隐蔽缺陷，如漏水、渗水、空洞等。
通过红外热像仪拍摄出的热图，可以直观地区分出异常区域，并迅速采取修复措施。
三、红外热像仪应用的优势1. 非接触式测量：红外热像仪无需接触被测物体，减少了对房屋外墙的人为损害。
2. 高效快速：红外热像仪可以在较短的时间内对大面积外墙进行检测，提高了工作效率和检测精度。
3. 易于操作：红外热像仪的操作简单，即使是非专业人员也能够快速上手。
4. 数据分析功能：红外热像仪具备数据存储和分析功能，可以对拍摄的热图进行后续的数据处理和分析。
四、红外热像仪应用的局限性1. 环境条件要求：红外热像仪在使用过程中对环境条件要求较高，如太阳辐射、湿度等因素会对检测结果产生一定影响。
2. 距离限制：红外热像仪的测量距离有限，需要与被测物体保持一定的距离才能获得准确的数据。
红外热像仪原理、主要参数和应用
红外热像仪原理、主要参数和应用红外热像仪原理、主要参数和应用1. 红外线发现与分布1672年人们发现太阳光(白光)是由各种颜色的光复合而成的。
当时，牛顿做出了单色光在性质上比白光跟简单的著名结论。
我们用分光棱镜可把太阳光(白光)分解为红、橙、黄、绿、青、蓝、紫等单色光。
1800年英国物理学家赫胥尔从热的观点来研究各色光时，发现了红外线。
红外线的发现标志着人类对自然的又一个飞跃。
随着对红外线的的不断探索与研究，已形成红外技术这个专门学科领域。
红外线的波长在0.76--100μM之间,按波长的范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域。
红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它是基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量，分子和原子的运动愈剧烈，辐射的能量愈大，反之，辐射的能量愈小。
温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。
通过红外探测器将物体辐射的功率信号转换成电信号，成像装置的输出的就可以完全一一对应地模拟扫描物体表面温度的空间分布，经电子系统处理后传至显示屏上，得到与物体表面热分布相应的热像图。
运用这一方法，便能实现对目标进行远距离热状态图像成像和测温并进行分析判断。
2. 红外热像仪的原理红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统(目前先进的焦平面技术则省去了光机扫描系统)接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构(焦平面热像仪无此机构)对被测物体的红外热像仪进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换电信号，经放大处理、转换为标准视频信号通过电视屏或监测器显示红外热像图。
这种热像图与物体表面的分布场相对应；实际上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光相比缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实际校正，伪色彩描绘等高线和直方进行运算、打印等。
红外热像仪测温技术
不同的物质和目标在红外波段范围内有不同的辐射特性，因 此选择合适的波段范围对于准确测量温度至关重要。常见的 波段范围包括短波、中波和长波，分别对应不同的应用场景 。
空间分辨率
总结词
空间分辨率决定了红外热像仪能够分 辨目标细节的能力。
详细描述
空间分辨率越高，热像仪能够捕捉到 的目标细节越丰富。这有助于在复杂 背景下准确识别目标，并对其温度分 布进行更精确的测量。
红外热像仪在安全监控、消防 救援和军事侦察等领域中具有
广泛的应用。
02 红外热像仪的组成与分类
红外探测器
探测器类型
探测器阵列
红外探测器分为热探测器和光子探测 器两类，其中热探测器根据工作原理 又可以分为热电堆、热电偶、热敏电 阻等。
红外探测器阵列分为一维线阵和二维 面阵，面阵又可以分为非制冷和制冷 两种类型。
康复理疗
红外热像仪还可用于康复理疗领域， 通过红外热像仪的监测，可以对康复 治疗效果进行量化评估，为康复治疗 方案提供科学依据。
安全监控领域的应用案例
消防安全
在消防安全领域，红外热像仪能够快速定位火源、检测高温区域和人员，为灭火救援提供重要信息，提高救援效 率。
夜间监控
在夜间或低光照条件下，红外热像仪能够清晰地捕捉到目标物体的温度分布，为安全监控提供有力支持。
测温范围
总结词
测温范围决定了红外热像仪能够测量的最高和最低温度。
详细描述
测温范围越宽，热像仪的应用场景就越广泛。了解测温范围对于选择适合应用的 红外热像仪至关重要，以确保能够准确测量目标温度。
04 红外热像仪测温技术的优 势与局限性
优势
非接触式测温
响应速度快
红外热像仪通过接收物体发射的红外辐射 进行测温，无需直接接触被测物体，可在 一定距离内进行快速测量。
红外热像仪在消防中的作用
红外热像仪在消防中的作用
红外热像仪是一种用于检测物体表面红外辐射的设备，由于其能够检测到人体、设备等物体的表面温度变化，因此在消防应急救援中应用越来越广泛。
红外热像仪在消防中的作用主要体现在以下三个方面：
1. 消防勘察与侦查
在火灾等紧急情况下，消防员需要尽快勘查火场，确定火源和火势。
此时，红外热像仪的作用非常明显，它能够快速准确地检测出火源和火势的位置和面积，帮助消防员了解火场情况，指导火场救援工作。
此外，红外热像仪还可以帮助消防员查找被困人员的位置，缩短搜救时间，提高营救效率。
2. 火场指挥与控制
红外热像仪还可以用于火场指挥与控制，帮助指挥员把握火势发展情况，从而采取合理的灭火措施。
通过不断监测火场表面温度变化，指挥员可以对火场内部情况做出分析和判断，及时调整灭火策略，保证灭火工作的顺利进行。
同时，在灭火过程中，红外热像仪还可以检测出火场残留的热源和隐患，帮助消防员及时发现并处置，避免二次爆炸事故的发生。
3. 营救与救援
红外热像仪在营救救援方面也有很大的作用。
在救援被困人员时，消防员需要尽可能地缩短搜救时间，找到被困人员的位置。
此时，红外热像仪就成为了一种强有力的工具。
它能够通过检测被困
1。
红外热像仪原理
红外热像仪原理一、引言红外热像仪是一种能够感知并显示目标物体的红外辐射能力的仪器，它利用了红外辐射和热量分布的原理，可以在各种环境条件下实时监测、测量和显示目标物体的温度分布情况。
本文将介绍红外热像仪的原理及其应用。
二、红外辐射红外辐射是一种电磁波，其波长范围在0.75μm到1000μm之间，相比可见光波长更长。
所有物体在温度不为绝对零度时都会发射红外辐射，其强度与物体的温度密切相关。
红外辐射的强度分布与物体的温度分布有关，通过测量红外辐射的强度分布可以得到物体的温度分布信息。
三、红外热像仪的工作原理红外热像仪的工作原理是基于红外辐射的特性。
红外热像仪通过红外探测器接收目标物体发出的红外辐射，然后将其转化为电信号进行处理和显示。
红外探测器是红外热像仪的核心部件，根据工作原理的不同可以分为热电偶探测器、焦平面阵列探测器和铟锑探测器等。
热电偶探测器是一种基于热电效应的红外探测器，它利用两个不同材料的接触点形成的热电偶产生电压信号，该信号与目标物体的温度有关。
焦平面阵列探测器是一种将焦平面上的每个像素点都作为一个探测单元的红外探测器，它可以同时获得多个像素点的温度信息，从而实现对目标物体的温度分布进行快速测量。
铟锑探测器是一种基于半导体材料的红外探测器，它利用半导体材料在红外辐射下的光电效应产生电信号。
四、红外热像仪的应用红外热像仪具有广泛的应用领域，主要包括以下几个方面：1. 工业领域：红外热像仪可以用于工业设备的故障检测和预防性维护，及时发现设备的异常温度分布，避免故障的发生和设备的损坏。
2. 建筑领域：红外热像仪可以用于建筑物的热损失检测和能源管理，通过测量建筑物表面的温度分布，发现热桥和热漏点，进而采取相应的措施进行热能的节约。
3. 电力领域：红外热像仪可以用于电力设备的温度监测和故障诊断，实时监测设备的温度分布，及时发现电力设备的异常情况，保障电力系统的安全和稳定运行。
4. 医疗领域：红外热像仪可以用于医学诊断，通过测量人体皮肤表面的温度分布，可以快速发现体温异常或炎症部位，辅助医生进行诊断和治疗。
Ti25、TiR1红外热像仪操作指南
Ti25、TiR1红外热像仪操作指南
Ti25、TiR1红外热像仪操作指南
1、产品概述
1.1 产品介绍
Ti25、TiR1红外热像仪是一种高性能、非接触式的热成像设备，能够实时显示目标物体的温度分布情况。
其具有便携、高灵敏度、
高精度等特点，可广泛应用于建筑、电气、机械等领域，用于故障
诊断、热工检测、能耗分析等工作。
1.2 主要特点
•高精度测温：Ti25、TiR1红外热像仪能够实现±2%或±2℃
的测温精度，确保测量结果的准确性。
•宽温度测量范围：本热像仪可测量范围为-20℃至400℃，适
用于不同环境和目标物体的温度测量要求。
•大屏幕显示：配备3.5英寸高清TFT屏幕，能够清晰显示热
成像图像和温度信息。
•高拍摄/录制速度：本热像仪拥有快速的拍摄/录制速度，可
快速获取热成像图像，并支持实时视频录制。
•多种测温模式：支持点温度测量、矩形测温区域测量、最大/
最小/平均温度测量等多种测温模式。
2、基本操作
2.1 启动和关闭设备
要启动Ti25、TiR1红外热像仪，按住电源按钮并保持2秒，设
备将进入启动过程。
启动后，系统将显示开机画面，并自动进入实
时测温模式。
要关闭设备，按住电源按钮并保持2秒，设备将进入关闭过程，并断开电源。
请确保在关闭设备前完成保存和处理所有的测量数据。
2.2 菜单导航
本热像仪提供了一个简单易用的菜单导航系统，通过菜单可以
进行各种设置和操作。
在任何界面下，按下左侧的\。
红外测温仪的适用范围
红外测温仪的适用范围红外测温仪，也称为红外线热像仪，是一种利用物体自身发出的红外辐射来测量其表面温度的无接触式测温仪器。
该仪器具有测温快、无接触、高精度等特点，因此被广泛应用于各个领域。
本文将详细介绍红外测温仪的适用范围。
医疗行业在医疗行业中，红外测温技术被广泛应用于体温检测、病变区域的诊断等领域。
特别是在当前新冠肺炎疫情下，红外测温仪可用于快速检测出患者的体温，对于控制疫情的传播和风险评估起到了重要的作用。
除了体表温度检测外，红外测温仪还可用于手术过程中及时检测手术区域的温度变化，避免手术因温度过高或过低而出现并发症。
工业生产在工业生产中，红外测温技术经常被用于检测机械设备表面的温度，从而保证设备的正常运行和安全。
如在烟囱、炉边等高温环境中，人员很难靠近物体进行测温，而红外测温仪的无接触式测温技术可以确保操作人员的安全，避免因接触物体而造成人身伤害。
在某些物质的生产中，温度的严格控制有时非常重要，而如果要对所有物体进行接触式测温，就需要大量的人力和物力。
此时，红外测温仪就成为了不可或缺的工具，它能够帮助操作者在远距离范围内快速准确地测量物体的温度，从而提高了生产效率和质量。
建筑物维修在建筑物维修中，红外测温仪可用于定位建筑物中的热桥、检测建筑物的漏水点，或是在夜间快速找到建筑物中的渗漏点。
此外，红外测温仪还可用于检测建筑物外墙面、屋顶等部位的热传导情况，以便及时采取措施保护建筑物的结构安全。
军事与安保领域在军事和安全领域中，红外测温仪的应用也非常广泛。
其无需接触目标，可以在长距离内快速准确地探测目标的温度，因此可用于追踪人员行踪、检测目标是否隐藏等应用中。
另外，在某些应用场景下，红外测温技术还可用于检测燃料材料的质量与纯度等情况。
小结红外测温仪的应用范围十分广泛，从体表温度测量到机械设备的安全控制，从建筑物维修到军事安保等领域，其应用都发挥着不可替代的作用。
未来随着科技的不断进步，红外测温技术将会得到更加广泛的应用，其在物体温度测量方面的特点也将得到更加精确的体现。
红外热像仪的组成
红外热像仪的组成红外热像仪是一种用于实现精确测量和分析物体表面温度的仪器，它可以用于工业制造、品质控制、安全预警、科学研究、生物医学等许多领域。
它具有测量精度高、快速安全、易于使用等优点。
本文简要介绍了红外热像仪的结构及其工作原理。
一、红外热像仪的结构红外热像仪的组成部分包括热成像系统、摄像头、数据采集单元、处理器、显示单元、用户操作界面等。
1、热成像系统热成像系统是红外热像仪的核心部分，它能探测物体表面的温度变化，将其变化转换成可视信号和数字信号。
它包括热成像仪、聚焦系统、温度测量系统和热集成单元等。
（1）热成像仪：它具有高精度、高灵敏度和可靠性等特点，可以测量出精度非常高的温度信息，可以从非常低的温度到非常高的温度提供精准的测量结果。
它可以通过光学把探测到的温度信号转换成可视的电子图像和数字信号，可以高速地收集实时的温度信息，并在计算机中显示出来。
（2）聚焦系统：它由精密的光学元件组成，可以将红外辐射聚焦到热成像仪上，以便于精准测量物体表面的温度。
（3）温度测量系统：它可以根据热成像仪探测出来的温度信号，计算出物体表面的温度值，并根据设定的温度阈值及外部输入信号，实现温度的控制和调节。
（4）热集成单元：它可以实现高速的数据采集和处理，以及将温度信息转换成不同的信号形式，可以能够快速地收集实时的温度信息。
2、摄像头摄像头用于捕捉图像，它具有高分辨率、快速响应及低照度和背景高动态范围等特点，可以将视觉信号转换成数字信号，用于数据的存储、传输和处理。
3、数据采集单元数据采集单元可以将摄像头捕捉到的信号转换成数据，这些数据可以存储在本地或远程的服务器中，并可以通过专用的软件来进行处理。
4、处理器处理器可以将收集到的数据进行快速的信息处理，并将处理结果通过屏幕或其他输出设备进行显示。
5、显示单元显示单元可以将处理器处理后的信息以图形或数字的形式显示出来，以便用户更容易进行操作。
6、用户操作界面用户操作界面可以由用户通过触摸屏或键盘的操作，设定红外热像仪的参数，调整测量频率和温度阈值，以及记录和存储测量结果等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电企业应用
火力发电、核能发电和水力发电企业，由于存在环境振动、 灰尘腐蚀、设备使用磨损、消耗、工作应力作用等因素，使发 电机组工作失常、电气设备非正常过热、蒸汽系统保温损坏、 管路腐蚀泄漏、管路阀门失效、轴承欠润滑、轴承不同心等问 题。应用热像仪可对设备进行有效维护检测和安全检测，被检 测设备主要包括：发电机组、电气控制盘、变压器、升压站设 备、电路板、电缆接头、锅炉热保温部分、蒸汽管道、阀门、 热风道、除尘器烟道、输煤皮带、阀门、电动机控制中心、电 动机、轴承等。
m
波长
0.4
0.6 0.8 1
1.5 2
34
6 8 10 15 20 30
波长 (um)
常用红外波谱范围
二、红外热像仪的特点和应用优势
探测物体表面细微的温度分布； 非接触检测工作中的设备； 夜间长距离观察的能力； 具有穿透烟雾霾的观察能力。
探测物质世界的红外辐射波段，可看到神奇 的景象。能看到不透明纸杯中的水位。
上右耦合电容器介质超标整体发热
下左220KV氧化锌避雷器内部缺陷 下右110KV氧化锌避雷器内部缺陷
机械制造工业应用
机械制造企业在生产过程中，变电站、配电 柜、电动机等电气设备非正常过热将造成电 路中断、生产线停产，甚至发生火灾，给企 业带来重大经济损失。轴承轴心跳动和润滑 不好发热，不能及时发现将会造成轴承过早 损坏。蒸汽系统通常存在输送管路保温不好、 管道堵塞、汽阀失效、管路泄漏等故障，造 成能源大量损耗和浪费，并形成事故隐患。 热像仪是以上问题强有力发现工具，可及时 发现设备安全隐患、设备维护需、设备能耗 浪费。同时也是产品研发、工艺改进新型分 析工具，是产品质量分析和控制的有效手段。
热像仪能全天候对军事目标实施侦察
电力工业应用
电力系统中，变压器、套管、断路器、刀闸、 互感器、电力电容器、避雷器电力电缆、母 线、导线、组合电器、绝缘子串、低压电器 等设备，由于露天的温度湿度、灰尘及活性 气体的腐蚀、机械振动、外力损伤等因素的 作用，使设备接触不良、导体截面积减少、 材料老化、脱落、开裂等，造成设备非正常 发热，带来安全隐患和热缺陷。
能捕着人过去时的位置痕迹，可用于行动跟踪。
能穿透海面水雾、战场烟雾和黑暗环境进行 搜索、侦察。
能穿透黑色塑料袋，看到藏于其中的手臂。
热像仪的作用
发现设备安全隐患； 发现设备维护需求； 检测设备能耗问题； 快速定位设备故障； 帮助分析科研难题； 在线监测产品质量； 搜救烟雾环境人员； 诊断人畜身体病症。
90度
4
1
4
0
3
0
2
0
8
1 8 0
0 6 - - 1 1 4
2
发现过热等安全隐患和设备维护问题
3
检测电力设备接触不良的过热
变电站设备多处非正常发热
110KV铁塔线夹发热
断路器内部触头接触不良
断路器支柱瓷套污秽
110KV油纸电缆接头终端电容放电
电缆屏蔽层电场不均匀
上左断路器并联电容介损偏大
红外热像仪的 特点和应用
一、红外热像仪的技术原理
电磁波谱的范围从 射线到无线电波，红外线属电磁波范围
射线 X 射线 紫外线 可见光
红外波
微波 无线电
近 IR
短波 IR
长波 IR
.4 .7
2
6
8
15
Wavelength in Microns
人眼只能感觉光辐射的客观物质世界， 而不能直接感觉光波以外的电磁辐射。
热隐患（Ⅳ）：电气设备表面温度超过50℃，或相对温差 （温差）超过20℃
美国国家标准协会/电子及电气工程师协会 关于接触点温度的限制
元件
高于环温 实际温度
铜接头与铜接头
30度
70度
铜接头与镀银电缆连接
45度
85度
空气开关、接点（铜）
33度
75度
空气开关、接点（铜与其他金属） 43度
GB763-90《交流高压电器在长期工作时的发热》
危急热缺陷（Ⅰ）：电气设备表面温度超过90℃，或温升超 过75℃或相对温差（温差）超过55℃
严重热缺陷（Ⅱ）：电气设ቤተ መጻሕፍቲ ባይዱ表面温度超过75℃，或温升超 过65℃或相对温差（温差）超过50℃
一般热缺陷（Ⅲ）：电气设备表面温度超过60℃，或温升超 过30℃或相对温差（温差）超过25℃
热像仪能看到人眼不能直接看到的分厂电气柜 中的电气过热安全隐患
热像仪看到人眼看不到的变电站变压器油过热
刀闸头过热
线路过热
左图为人眼直接观察的泵轴图，右图为泵轴过热的热像图。
电机局部非正常过热
电机整体过热
蒸汽系统“漏、堵、散”等问题用传统方法很 难发现的，热像仪可轻松发现保温层漏热、管 道腐蚀及泄漏、阀门失效等隐患，并定位故障 的部位和确定隐患的严重程度。
焦平面探测器及处理电路
显示器
热像仪让我们能看到了人眼看不到的另外一个辐 射世界，可获取许多对生产、科研非常重要的信 息。
可见光
Gamma Rays
X-射线
紫外光
0.1A 1A 1UA 100A 0.1
红外波
无线电波 EHF SHF UHF VHF HF MF LF VLF
1
10 100 0.1cm 1cm 10cm 1m 10m 100 1km 10km 100km
紫外线
可见光
客观世界的辐射
红外线
紫外线
可见光
红外线
人眼能感觉的辐射
红外热像仪能探测人眼看不到的红外辐射图像，是集 光学、半导体、光电子学、电子学、精密机械、显示 器等技术为一体的高新技术产品。
热像仪主要由红外光学系统（硅、锗、锌等 材 料制成） 、红外焦平探测器、处理电 路、显示器 等组成。
红外光学系统
三、红外热像仪的应用领域
军事领域；边防巡逻； 电力系统；冶金工业； 石化工业；机械工业； 消防领域；科研领域； 电子工业；建筑领域； 汽车工业；交通运输； 医疗领域；农业领域； 公安刑侦；海关缉私 等等。
军事应用
用于夜间和烟雾霾环境条件下，搜索、跟踪、观察、瞄准 军事目标，并对隐蔽军事目标有很强的发现能力。
热像仪是优越的检测仪器，已被电力行业DL／T644 和 DL/T596 等标准确定为优越的标准型检测工具，它在安全隐 患发现和设备维护检测等方面具有不可替代的优越作用。
透平发电机定子线棒接头焊接不良 定子铁芯绝缘缺陷
发电机电刷接触压力不合格 变压器涡流损耗引起箱体发热 发电企业的电气、蒸汽、轴承、电机等检测的隐患热像图示例分别同电力和机械
