大气数据仪表
飞机的仪表系统
飞机的仪表系统飞机的电子仪表系统共分为三部分，飞行控制仪表系统、导航系统和通信系统。
飞机的电子仪表系统是飞机感知和处理外部情况并控制飞行状态的核心，相当于人的大脑及神经系统，对保障飞行安全、改善飞行性能起着关键作用。
（一）飞行控制系统飞行控制系统的基本功能是控制飞机气动操纵面，改变飞机的布局，增加飞机的稳定性、改善操纵品质、优化飞行性能。
其具体功能有：保持飞机姿态和航向；控制空速及飞行轨迹；自动导航和自动着陆。
该系统的作用是减轻飞行员工作负担，做到安全飞行，提高完成任务的效率和经济性。
飞行控制系统一般由传感器、计算机、伺服作动器、控制显示装置、检测装置及能源部分组成。
飞机的控制仪表系统通过提供飞机飞行中的各种信息和数据，使驾驶员及时了解飞行情况，从而对飞机进行控制以顺利完成飞行任务。
早期的飞机飞行又低又慢，只装有温度计和气压计等简单仪表，其他信息主要是靠飞行员的感觉获得。
现在的飞机则装备了大量仪表，并由计算机统一管理，用先进的显示技术直接显示出来，大大方便了驾驶员的工作。
飞行控制仪表包括以下几种类型。
（1）第一类是大气数据仪表，由气压高度表、飞行速度表、气温度表、大气数据计算机等组成；（2）第二类是飞行姿态指引仪表，该系统可提供一套精确的飞机姿态数据如位置、倾斜、航向、速度和加速度等，实现了飞机导航、控制及显示的一体化；（3）第三类是惯性基准系统，主要包括陀螺仪表。
20世纪70年代以前是机械式陀螺，现代客机使用更先进的激光陀螺。
（二）电子综合仪表系统20世纪60年代后，由于计算机的小型化及显像管的广泛应用，飞机飞行仪表产生了革命性变化，新一代电子综合仪表广泛应用。
该仪表系统由两大部分组成，一是电子飞行仪表系统(包括电子水平状态指示器、电子姿态指引仪、符号发生器及方式控制面板、信号仪表选择板等）；一是发动机指示与机组警告系统，可以显示发动机的参数并对其进行自动监控，如出现厂作异常情况则会发出瞥告并记录下故障时的系统参数。
飞机电子设备(第二节大气数据仪表高度表)
3、典型高度显示面板
4、气压高度表的使用
气压式高度表可以测量飞机的相对高度、绝 对高度和标准气压高度，其各种测量的方法分别 介绍如下：（用气压调节机构）
1）标准气压高度的测量
利用气压高度表测量标准气压高度时，先转 动调整旋钮使指针指示当地机场对应的标准气压 度，此时气压刻度盘应指示“760”，或1013.25指 针指示的数值就是标准气压高度。
2.2 气压式高度表
一、飞行高度的种类
概念：指飞机在空中距某一个基准面的垂直距离。 1、绝对高度----飞机从空中到海平面的垂直距离； 2、相对高度----飞机从空中到既定机场地面的垂直距离； 3、真实高度-----飞机从空中到正下方的地面目标上顶 的垂直距离； 4、标准气压高度-----飞机从空中到标准海平面（即大 气压力等于760mmHg）的垂直距离。
4）高度表在机场的零位调整
若飞机在飞行中选定某降落机场为基准面，使 高度表测量相对于机场的相对高度时，飞机落地 后，高度表指针应指零位。由于机场地面的气压 经常变化，有时飞机在地面，高度表不指示零位， 这时就需要调整零位。其方法是：先从气象台了 解当时该机场的气压，然后转动调整旋钮，使高 度指示零位。此时气压计数器应指示当时该机场 的气压。
二、高度表的基本原理 （一）气压高度公式（不推导）
1、适用于11000m以下的标准气压高度公式
2、适用于11000m以上的高度公式
式中:Ps为所在高度上的静压; P11为H=11000m时的静压; H11为11000m; T11为11000m时的气温,为216.5K
（二）气压式高度表的工作原理
飞机电子设备Βιβλιοθήκη 第二节 大气数据仪表2.1 大气的基本情况
一、大气层 1、对流层------11KM以下，两极8~11KM 赤道17~18KM 2、平流层----35~40KM 3、中间层----85KM 4、暖层----800KM 5、散逸层----800KM以上
王世锦《飞机仪表》第一章 概论
平时成绩组成：
1. 课堂:学习状况与出勤 2. 作业 3. 实验
考试：
闭卷笔试
第一章 概论
飞机上的全部仪表总称
测量：飞行参数，发动机及其它设备工作
状态参数 功能：1. 提供目视显示数据；2. 为机载设备 提供输入(如EICAS)
1.1 航空仪表的发展过程
机械仪表
电气仪表 综合自动化仪表 电子显示仪表
位置)，然后指示其参数。
计算仪表 ———— 必须按照一
定的数学关系式，过自
动计算才能指示其参数。
调节仪表：是在测量和计算某一对象(如飞机的
运动或工作状态)的基础上，对它进行自动调
节(即自动控制)，使它按预定的规律工作。
1.3 航空仪表的布局
安 装 位 置
指示器-驾驶舱仪表板（左、中、右、顶 部）、操纵台、其它一些需要安装仪表的地 方 传感器-安装在便于准确测量被测参数的地方
1.2 航空仪表的分类
发展阶段：机械仪表，电气仪表，机电式伺
服仪表，综合指示仪表
功能：飞行仪表，发动机仪表，其他设备仪表
工作原理：测量仪表，计算仪表，调节仪表
1. 机械仪表阶段 气压式高度表、空速表、升降速度表、磁 罗盘、航向陀螺仪等 结构简单；灵敏度低，误差大；应急仪表
直读式仪表
2. 电气仪表阶段
算方法修正。 实际值=指示值+修正量
运动状态下形成的过渡过程误差与仪表本身
结构有关。振荡环节或惯性环节
质量指标：过渡过程时间、超调量、振荡次
数
灵敏性：灵敏度、迟滞、漂移、阈值、 分辨率、死区
灵敏度—输出量随输入量单位变化所产生的变化。
y k x
灵敏性：灵敏度、迟滞、漂移、阈值、 分辨率、死区
仪表空气质量标准
仪表空气质量标准仪表空气质量标准是指用于衡量大气环境中各种污染物浓度和空气质量状况的仪器设备。
它是保护公众健康和环境的重要工具，能够提供准确的数据和信息，以便决策者制定相应的环境保护政策和措施。
仪表空气质量标准的制定是基于对大气环境中污染物的研究和监测。
根据国际上的通用标准和我国的实际情况，我国制定了一系列的仪表空气质量标准，用于评估大气环境质量和污染物浓度的程度。
首先，仪表空气质量标准包括了各种大气污染物的浓度限值。
例如，对于颗粒物（PM2.5和PM10）、二氧化硫（SO2）、二氧化氮（NO2）、一氧化碳（CO）和臭氧（O3）等主要污染物，我国制定了相应的浓度限值。
这些限值反映了大气环境中不同污染物的安全范围，超过这些限值则可能对人体健康和环境造成危害。
其次，仪表空气质量标准还包括了不同污染物的评价指标。
例如，对于颗粒物，我国制定了PM2.5和PM10的浓度限值，并规定了相应的评价指标，如空气质量指数（AQI）。
通过计算AQI，可以将大气环境质量划分为不同等级，从而更直观地反映大气污染的程度。
此外，仪表空气质量标准还包括了监测方法和技术要求。
为了保证监测数据的准确性和可比性，我国对大气环境监测设备和方法进行了严格的规定。
例如，对于PM2.5和PM10的监测，我国规定了采样设备、采样时间和采样点位等要求，以确保监测数据的可靠性。
仪表空气质量标准在我国的应用非常广泛。
它被用于城市、工业区、交通干道等地区的大气环境监测和评估。
通过监测和评估，可以及时发现和控制大气污染问题，保护公众健康和环境安全。
然而，仪表空气质量标准也存在一些问题和挑战。
首先，由于大气污染物种类繁多、来源复杂，仪表空气质量标准需要不断更新和完善。
其次，由于监测设备和方法的限制，仪表空气质量标准可能存在一定的误差和局限性。
此外，由于各地区的自然环境、人口密度和产业结构等差异，仪表空气质量标准需要根据实际情况进行调整和适用性评估。
总之，仪表空气质量标准是保护公众健康和环境安全的重要工具。
大气数据仪表
上一页 下一页 返回
3.1 气压式高度表
在飞越高山、高空摄影、航测, 尤其是盲降着陆时, 需要准确测量真实高 度。 3.绝对高度 飞机到平均海平面的垂直距离叫作绝对高度。在海上飞行时, 需要知道 绝对高度。我国的平均海平面在青岛附近的黄海上, 它是我国地理标高 的“原点”。 相对高度、真实高度、绝对高度都是以地表面上某一水平面作为基准面 的高度, 具有稳定的几何形态, 有的文献称为几何高度。
上一页 下一页 返回
3.1 气压式高度表
6.修正海压高度(HQNH) 修正海压高度即修正海平面气压高度, 简称为海压高度或海压高。它是
以修正海平面气压为基准面的气压高度。修正海平面气压是根据当时机 场的场面气压和标高, 按照标准大气条件推算出来的海平面气压值(由气 象台提供)。在标准大气条件下, 修正海压高度等于绝对高度。 当飞机停在跑道上时, 气压式高度表指示的海压高应为机场标高。准确 地讲, 应为飞机座舱高度加机场标高。
3.1.1 飞行高度及测量方法
飞机的飞行高度是指从飞机到某一个指定基准面之间的垂直距离。根据 所选基准面, 飞行高度可分以下几种, 如图3.1 -1 所示。
1.相对高度 飞机到某一机场场面的垂直距离叫作相对高度。飞机起飞、降落时, 必
须知道相对高度。
下一页 返回
3.1 气压式高度表
2.真实高度 飞机到正下方地面(如地面、水面、山顶等) 的垂直距离叫作真实高度。
上一页 下一页 返回

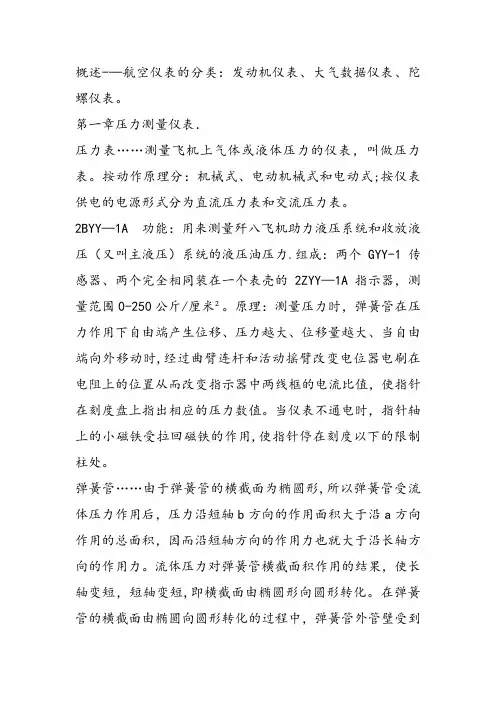

航空仪表基本知识
