XMTD-2000智能型数字显示温度控制器使用说明书
XMT系列数显温度控制器使用说明书
限设定值,但仍低于上限设定值时,绿灯、红灯同时熄灭,下限继电器总低断、总高通,停止加温,上限继电器总低通、总高断,继续加温。当实际温度值达到或超过上限设定值时,红灯亮,此时下限、上限继电器均为总高通、总低断,停止加温。
一般作温度控制时,可把下限继电器输出作辅助加热控制、上限继电器输出做加热控制。也可把下限继电器输出作温度控制,上限继电器输出作超温报警用。
3、XMT — 131/132、XMTA — 2301/2302、XMTD — 2301/2302 的调节功能与使用方法:此类型号规格仪表为时间比例式
调节控制功能温控表。
五、其它
1、温控表的使用、保管环境应符合技术要求,现场不应有腐蚀性气体;
2、在有电机、变频器等易产生交流屏蔽干扰源的场合,温控表的工作电源线不要与电机、变频器的电源线串联共接,
以减少仪表的电磁干扰;
3、温控表在使用过程中损坏,如系制造质量不良所致,18个月内由我司免费维修更换;如系使用方因拆封、接线错误
一、概述
XMT系列数显温度控制器是近年发展起来的新一代工业自动化检测、控制温度的通用型仪表,它采用先进的大规模集成电路,应用独特的非线性校正技术,把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较、运算、输出控制,以达到稳定控制设定温度的工控目的。
XMT系列数显温控器与传统的动圈型温控器、电子温度调节器相比,具有显示精度高、温控性能好、抗震性强、可靠性佳等优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、PID调节式等多种调节方式,控制方式主要是:电磁继电器和固态继电器控制加热源二种方式,并可根据用户需要增加温度超上限报警功能。配上不同材料的测温传感器,可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗设备等行业在 -50℃ — +1600℃ 范围内的温度检测和控制。
智能型数字显示温度控制器使用说明书
XMT-2000 智能型数字显示温度控制器使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。
操作注意为防火、防爆或仪表损坏,禁止在易燃、易爆气体,排放蒸汽的场所使用。
为防止触电或仪表失效,所有接线工作完成后方能接通电源,严禁触及仪表内部和改动仪表。
断电后方可清洗仪表,清除显示器上污渍请用软布或棉纸。
显示器易被划伤,禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键,否则会损坏或划伤按键。
1.产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定,是一种智能化的仪表,使用十分方便,是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
XMT□-□□□□-□①②③④⑤⑥①板尺寸(mm)3:时间比例(加热) 5:下限偏差报警省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警A:96×96 5:驱动固态继电器的PID调节⑤输入代码D:72×72 6:移相触发可控硅PID调节 1:热电偶E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号G:48×48 ④报警输出⑥馈电变送输出②显示方式 0:无报警 V12:隔离12V电压输出6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出0:位式控制3:上下限绝对值报警2:三位式控制 4:上限偏差报警2.安装2.1 注意事项(5)推紧安装支架,使仪表与盘面结合牢固。
(1)仪表安装于以下环境(2)大气压力:86~106kPa。
XMT2000系列数显调节仪 说明书
XMT系列数显温度调节仪XMT系列数显温度调节仪采用新的智能仪表设计方案,对原有的数显表进行了修正处理,使仪表无论在外观还是性能都有的更进一步的提升,仪表内置PID功能与位式控制功能,采用美观大方的轻触键设置,是工业控制中低价位仪表与高性能定位的理想选择。
一、产品选型二、操作说明设定主控温度正常情况下,按▲键或▼键进入主控制温度设定值状态,显示窗口个位出现小数点并闪烁,此时按▲向上调节温度设定值,按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减),按◄移位,按SET键来完成确认修改,在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。
PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间,按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减),按◄移位。
再次按SET,显示AT,约三秒显示ON或OFF,为ON时开启自整定,为OFF时关闭自整定,当自整定为开启状态时,仪表进入自整定状态,此时需连接好负载并始仪表符合工作环境或模拟近似工作环境,仪表将根据工作环境调出一组PID值,通过自整定,在大多数情况下,能调出一个比较理想的PID参数,如果没有达到满意的效果,可以通过手动设定PID参数以取得较好的控制效果,请参考相关资料.仪表进入自整定时,A T灯闪动,下排数码管将交替显示A T与设定值,在自整定过程中,由于仪表采用位式控制,此时控制温度可能超过设定温度,因此建议设定温度不要太高,以防由于温度过高而引起的负载损坏。
周期设定与传感器误差修正通过按SET 键,跳过A T 参数设定后显示T, 此参数用来设定输出周期,当输出方式为继电器时,周期设定为10-120秒,周期设定越大,继电器吸合与放开的周期越长,控制精度越低,反正周期越短,控制精度越高,但影响继电器的寿命。
作PID控制时,T 值一般为20,做位式控制时,时间可稍长一些。
当负载为固态继电器或可控硅时,一般设为2. 设定好T后再次按SC 时,可对传感器进行误差修正。
xmtd数显温控仪设置参数2201
xmtd数显温控仪设置参数22011、下限偏差告警设置:按SET键选择显示“SLP”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
该参数表示告警点低于主控设定点的相差值。
2、上限偏差告警设置:按SET键选择显示“SHP”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
该参数表示告警点高于主控设定点的相差值。
3、比例范围设置:按SET键选择显示“P”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
“P”值越大,温控器的主控继电器输出的灵敏度越低,“P”值越小,温控器的主控继电器输出的灵敏度越高。
4、积分时间设置:按SET键选择显示“I”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
设定的积分时间越短,积分作用越强。
5、微分时间设置:按SET键选择显示“D”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
仪表设定的微分时间越长,则以微分作用进行的修正越强。
6、比例周期设置:按SET键选择显示“T”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。
7、自整定设置:按SET键选择显示“Aτ”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;设置为“00”表示自整定关闭,设置为“01”表示自整定启动。
8、锁参数设置:按SET键选择显示“LOK”,绿色显示屏显示锁的状态,选择移位、递增、递减键设置或修改该项参数;设置为“00”表示不锁,设置为“01”表示只锁主控以外的参数,设置为“02”表示所有参数全锁定。
参数被锁定后,别人不能修改,需修改时要解锁,即设置为“00”。
9、主控温度上限设置:按SET键选择显示“SOH”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;该参数表示主控继电器动作温度不能高于此值,否则,主控设定温度无效10、温度修正设置:按SET键选择显示“SC”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;当温控器长时间运行后产生测量偏差时,就可使用该项功能修正误差。

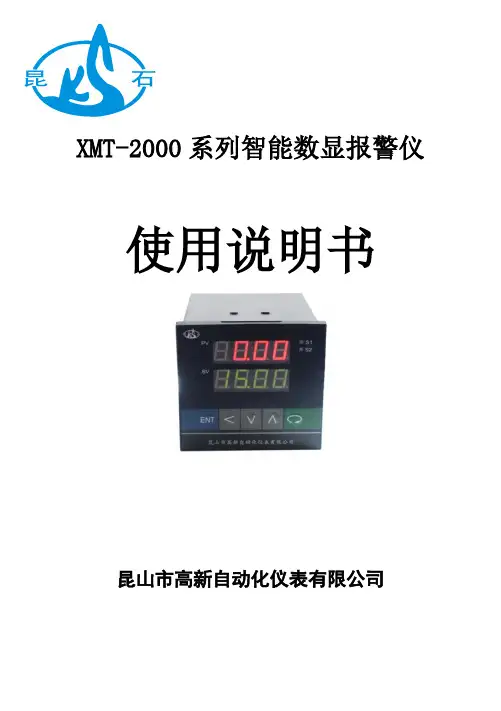

XMT-2000数显控制仪使用说明书
XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统,测量精确稳定,可扩展使用各种非线性传感器。
●丰富的功能,任意输入信号规格,多种输出规格及多种报警设置方式,能广泛满足各种用户需要。
●采用不挥发性存储器进行掉电保护,参数可长期可靠地保存。
●仪表采用全开放式用户自设定界面。
●标准信号输入时,显示量程可编程,变送输出时,输出状态刻度可根据用户需要自行设定。
●仪表因断阻、断偶及其它断信号,仪表屏面会不停闪烁。
二、主要技术指标●输入信号:电阻信号:各种规格的热电阻如:Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号:各种规格的热电偶如:K,E,S,B,J,T,EA2,N等电压信号:0-5V、1-5V、0-20mV-200mV等电流信号:0-10mA、4-20mA等●测量范围:-1999-9999字●测量精度:0.2%FS±1字或0.5%FS±1字,分辨率:末位±1字●显示方式:-1999-9999设定值显示,-1999-9999测量值显示,发光二极管工作状态显示●输出信号:模拟量输出:0-10mA负载≤1KΩ,4-20mA负载≤500Ω0-5V负载≤750Ω,1-5V负载≤500Ω开关量输出:继电器控制输出(AC220V/3A无感负载)●报警方式:可选择继电器报警方式包括:上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出:DC24V电源供二线制变送器使用●使用环境:环境温度:0-50℃,相对湿度:85%RH以下,避免强腐蚀性气体电源电压:AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗:约5W●重量:约0.5kg●仪表结构:外形:160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔:152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线:请参照仪表随机接线图接妥输入、输出及电源线,● 仪表上电:此仪表无电源开关,接入电源即可进入工作状态 ● 一级参数的设定(单显示无)仪表在过程量测量显示状态下,按参数设定状态及各参数列示如表 注:参数设定时,PV 显示器作为参数符号显示器,SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定:仪表在正常运行状态下,先按出现:“SEL 、555”字样,将默认数“555三键改为“587”字样,再按键即可进入二级参数的菜单形式,参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用,出现测量值跟实际值偏差较大,可用此菜单操作修正。
智能型数字显示温度控制器使用说明书
XMT-3000 智能型数字显示温度控制器使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。
操作注意为防火、防爆或仪表损坏,禁止在易燃、易爆气体,排放蒸汽的场所使用。
为防止触电或仪表失效,所有接线工作完成后方能接通电源,严禁触及仪表内部和改动仪表。
断电后方可清洗仪表,清除显示器上污渍请用软布或棉纸。
显示器易被划伤,禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键,否则会损坏或划伤按键。
1.产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定,是一种智能化的仪表,使用十分方便,是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
XMT□-□□□□□□□—□□①②③④⑤⑥⑦⑧⑨⑩①面板尺寸(mm)④报警输出1 ⑥输出类型⑧量程下限D:96×96 0:无报警空:继电器(最大3A) ⑨量程上限E:72×72 1:上限偏差报警 V:逻辑电平输出用于SSR ⑩附加控制F:96×48(竖式) 2:下限偏差报警 I1:0~10mA连续电流空:无ON/OFF控制F(H):48×96(横式) 3:上下限偏差报警(带保持) I2:4~20mA连续电流 ON/OFF:有ON/OFF控制G:48×48 4:上限绝对值报警⑦输入类型②显示方式 5:下限绝对值报警 K(0-700) J(0-550)3:双排显示(经济型) ⑤报警输出2(48×48无) E(0-400) PT100(0-500)③控制类型 0:无报警 PT100(0.0-99.9)4:位式PID动作(加热) 1:上限偏差报警 CU50(0.0-99.9)9:连续PID动作(加热)2.安装2.1 注意事项(5)推紧安装支架,使仪表与盘面结合牢固,收紧螺钉。
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路,并应用了独特的非线性校正持技术,与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比,具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点,并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式,根据需要还可以增加超温报警功能,是XC系列仪表、TD及TE系列仪表理想的更新换代产品,可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃~1600℃范围内的温度测量和自动控制。
配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
二、主要技术指标1、显示方式:三位或四位LED数码管直接显示被测值;2、显示误差:小于±0.5%F·S±1字、小于±1%F·S±1字二档;3、设定点偏差:小于±0.5%F·S、小于±1%F·S二档;4、执电偶冷端补偿:0~50℃内误差小于2℃;5、位式控制切换差小于1.0%或0.3%;6、时间比例调节:比例带1%~4%,周期:30s±10s;7、PID调节:(1)P (比例带)3%;(2)I(积分时间)250s;(3)D(微分时间)50s;(4)输出0~10mA 负载R=1K;输出4~20mA 负载R=510Ω;8、输出脉冲信号:幅值大于3V,宽度大于40us的移相脉冲及电流小于1A的通断过零触发;9、输出触点容量:交流220V/7A(直接控制功率1kW以下,阻性负载),大功率时(直接控制功率3kW以下,阻性负载);10、温度系数:0~50℃范围内使用时,其温度系数小于0.05%/℃;11、工作电源:(180~240)V AC,50Hz,功率小于4W;开关电源(85~242)V AC,50Hz/60Hz;12、工作环境:温度0~50℃,相对湿度小于85%的无腐蚀性气体场合。
(完整版)XMT数显调节仪使用说明.docx
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路,并应用了独特的非线性校正持技术,与传统的 XC系列动圈式仪表、一般TD和 TE 系列模拟式仪表相比,具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点,并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID 连续调节、 PID 自整定操纵、电脑模糊操纵等多种操纵方式,依照需要还能够增加超温报警功能,是XC 系列仪表、 TD 及 TE 系列仪表理想的更新换代产品,可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作 -200 ℃~ 1600 ℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式:三位或四位LED数码管直截了当显示被测值;2、显示误差:小于±0.5%F· S± 1 字、小于± 1%F· S± 1 字二档;3、设定点偏差:小于±0.5%F· S、小于± 1%F· S 二档;4、执电偶冷端补偿:0~ 50℃内误差小于2℃;5、位式操纵切换差小于 1.0%或 0.3%;6、时间比例调节:比例带1%~ 4%,周期: 30s ± 10s ;7、 PID 调节:〔1〕 P〔比例带〕 3%;〔2〕 I 〔积分时间〕 250s;〔3〕 D〔微分时间〕 50s;〔4〕输出 0~ 10mA负载 R=1K;输出 4~20mA负载 R=510Ω;8、输出脉冲信号:幅值大于3V,宽度大于40us 的移相脉冲及电流小于1A 的通断过零触发;9、输出触点容量:交流220V/7A〔直截了当操纵功率1kW以下,阻性负载〕,大功率时〔直截了当操纵功率3kW以下,阻性负载〕;10、温度系数:0~ 50℃范围内使用时,其温度系数小于0.05%/ ℃;11、工作电源:〔 180~ 240〕VAC,50Hz,功率小于4W;开关电源〔 85~242〕VAC, 50Hz/60Hz;12、工作环境:温度0~ 50℃,相对湿度小于85%的无腐蚀性气体场合。
温度控制器使用说明书
XMT-6000智能型数字显示温度控制器使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。
!警告接线警告—如果仪表失效或发生错误,可能引起系统故障,安装外部保护电路以防止此类事故。
—为防止仪表损坏或失效,选用适当的保险丝保护电源线及输入/输出线以防电流冲击。
仪表供电—为防止触电或仪表失效,所有接线工作完成后方能接通电源。
禁止在易燃气体附近使用—为防火、防爆或仪表损坏,禁止在易燃、易爆气体,排放蒸汽的场所使用。
严禁触及仪表内部—为防止触电或燃烧,严禁触及仪表内部。
发生质量问题请与上海亚泰仪表厂营销部联系,只有“亚泰”服务工程师可以检查内部线路或更换部件,仪表内部有高电压,高温部件,非常危险!严禁改动仪表—为防止事故或仪表失效,严禁改动仪表。
保养—为防止触电,仪表报废或失效,只有“亚泰”服务工程师可以更换部件。
—为保证仪表长期安全使用,应定期保养。
仪表内部某些部件可能随使用时间的延长而损坏。
操作注意断电后方可清洗仪表。
清除显示器上污渍请用软布或棉纸。
显示器易被划伤,禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键,否则会损坏或划伤按键。
1.产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备;恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定,是一种智能化的仪表,使用十分方便,是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
XMT□-□□□□□□□—□①②③④⑤⑥⑦⑧⑨①面板尺寸mm⑤输入类型D:96×96 1:热电偶信号E:72×72 2:热电阻信号F:96×48(竖式);F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最大1A)②显示方式 V:逻辑电平输出用于SSR6:双排显示(经济型) B: 继电器(最大10A)③控制类型 G: 可控硅输出(直接带300W以下负载)0:位式动作⑦分度号3:时间比例动作⑧量程下限4:两位PID动作及自动整定⑨量程上限7:单相过零脉冲PID及自动整定<附件>④限位报警安装支架2套,说明书一份0:无报警1:上限报警(XMTD、XMTF过零脉冲输出、逻辑电平输出,以及XMTG的各型号不能带上限报警)2.安装(5)推紧安装支架,使仪表与盘面结合牢固,收紧螺钉。
XMT系列数显温控仪使用说明
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表,可进行热电偶、热电阻、模拟量等多种信号自由输入,量程自由设置,同时多种输出方式;运用模糊理论结合传统PID 方法,控制快速平稳 ,测量精度高,抗干扰能力强,操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后,PV 窗口显示输入类型,SV 窗口显示最大量程,然后PV 窗口显示测量值,SV 窗口显示设定值。
这是仪表的标准显示方式。
(二)各参数意义说明 (三) 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803(三位显示为803)后按设定键,即可恢复至常规参数。
(五)关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位),仪表将使能定时功能。
定时功能使能后,定时时间到后(或温度超过设定值+AH值),仪表会自动切断输出(报警不受影响),并通过第二报警输出一个警报通知信号(长短可调),从而方便有定时要求的恒温控制(可以做到无人值守)。
当定时功能使能后,设定温度时会显示一个SP菜单,再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后,AT指示灯用作运行/停止状态指示灯(原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换,当SV显示剩余定时时间时,个位上的小数点会闪烁.定时时间到达后,仪表的主控继电器会停止输出,同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时,定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
XMT系列智能数显温控仪使用说明书
XMT-系列智能数显温控仪使用说明书XMT-7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤,禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键,否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率:1℃0.1℃1.4 采样周期:3次/sec,按需可达到8次/sec 1.5 报警功能:上限,下限,上偏差,下偏差上下限,上下偏差,范围内及待机状态报警1.6 报警输出:继电器触点AC250V 3A(阻性负载)1.7 控制方式:模糊PID控制、位式控制1.8 控制输出:继电器触点(容量:220VAC3A)SSR驱动电平输出(DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境:温度0-50℃,湿度<85%RH的无腐蚀性场合,功耗<5VA1.11 面板尺寸:80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码:X M T ①- 7 ②③④- ⑤⑥~⑦①仪表面板尺寸(高×宽mm)S:160×80 E:96×48 F:48×96 A:96×96 G:48×48 D:72×72 空:80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出:0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出,PID调节7过零触发脉冲输出,PID调节8逻辑电平输出,PID调节,驱动SSR ④输入信号:1热电偶输入2热电阻输入⑤⑥~⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制,继电器输出,配用K分度号热电偶,量程0~400℃,带上限报警和下限报警,面板尺寸为96×96mm的经济性智能仪表。
XMTD-2000智能型数字显示温度控制器使用说明书
XMTD-2000智能型数字显示温度控制器使用说明书概述XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。
本产品采用性能优异的单片微机作为主控部件,具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。
XMTD-2000温控仪可广泛应用于轻工机械层压机,包装、印刷、纺织、造纸、等行业。
选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□传感器分度号测量范围 F:0~10000CK:0~4000CE:0~3000C输入代码:1:热电隅外形尺寸:E:72*72技术参数及安装1安装注意事项:仪表安装环境要求:①大气压力:86—106Kpa。
②环境温度:0—500C。
③相对湿度:45—85RH%。
安装时注意以下情况:①环境温度的急变可能引起的结露。
②腐蚀性及易燃气体的有可能侵害。
③直接震动或冲击机的主体。
④水、油、化学器、烟雾或蒸气的污染等。
⑤过多的尘埃、盐雾或其它的金属粉末等。
⑥空调的直吹。
⑦阳光的直射。
⑧热辐射的积聚之处等。
2安装过程⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔,如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。
⑵将仪表嵌入盘面的开孔内,⑶将仪表安装槽内插入安装支架。
⑷推紧安装支架,使仪表与盘面结合牢固,再拧紧螺钉。
3主要技术性能①测量精度:0.5%±1dig;②电源电压:220VAC;③环境温度:0—500C;④应用模糊PID技术控制;⑤开孔尺寸(㎜):KCY-E型为:68*68接线方式1接线的注意事项:⑴热电隅输入,应该使用对应的补偿导线。
⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。
以避免产品信号的干扰。
2、接线端子图:XMTD-2000的仪表接线1、各功能的调出顺序:◇仪表通电后,上排显示INP,下排显示分度号,表示输入类型;经4秒后,上排显示量程上限,下排显示量程下限,表示测量范围;再经4秒,上排显示测量值,下排显示设定值,此时仪表进入正常工作状态。
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、介绍XMT数显调节仪是一种用于自动控制温度、湿度、压力、流量、液位等各种工艺参数的仪器。
它采用先进的数字技术和微处理器控制技术,具有显示直观、调节精度高、运行稳定可靠等优点,广泛应用于化工、电力、轻工、食品、医药、冶金、环保等行业。
二、基本操作步骤1.接通电源并连接传感器:将XMT数显调节仪的电源插头插入电源插座,并连接相应的传感器。
2.参数设置:根据需要,按下设置键进入参数设置模式,根据实际情况设置需要调节的参数值,如温度值、湿度值、压力值等。
3.模式选择:根据实际应用需要,选择合适的工作模式,常见的工作模式有手动调节模式、自动控制模式等。
4.运行控制:根据实际需要,选择运行模式,将调节仪置于运行状态,开始自动控制工艺参数。
5.监测显示:XMT数显调节仪会实时显示被控参数的数值,通过观察数显仪上的数值变化,可以了解被控参数的实时状态。
6.报警处理:如果一些被控参数超出了设定范围,XMT数显调节仪会发出相应的报警信号,此时需要根据报警信号做出相应的处理,以确保生产的正常进行。
三、常见问题解决办法2.参数设置错误:如果在设置参数时设定的数值不正确,可以按照操作步骤重新设置。
如果是由于误操作导致参数设置错误,可以尝试恢复出厂设置,重新设置参数。
3.报警处理问题:当XMT数显调节仪发出报警信号时,需要根据具体情况采取相应的处理措施,可以先检查被控参数的传感器是否正常连接,如果传感器正常,可以调整参数设定值使其不超出设定范围。
四、注意事项1.在操作XMT数显调节仪之前,请务必仔细阅读产品说明书,并按照说明书中的操作步骤进行操作。
2.使用XMT数显调节仪时,请注意安全操作,特别是在接通电源、连接传感器等操作过程中,请确保操作人员的人身安全。
3.使用XMT数显调节仪时,请注意保护设备,避免受到外界环境的影响,如尘土、湿气等,以免影响设备的正常运行。
总结。
XMT系列数字显示控制仪说明书
图 4 、- 7 型仪表接线图
X M T 系列智能数字显示控制仪
注: 1、仪表内部带有热电偶冷端补偿部件,短接端子 8 和 10,可 以去掉仪表内部的冷端补偿功能。
13
X M T 系列智能数字显示控制仪
利用接线方式选择热电偶冷端补偿模式
温度补偿信号采用热电偶作为输入信号时,根据热电偶 测温原理,需要对热电偶冷端进行温度补偿方可保证测量准 确,仪表测量仪表周围环境温度并对热电偶冷端进行自动补 偿,但由于测量元件的误差及仪表本身发热原因( 仪表接线 端子上温度往往同步升高) 常导致自动补偿方式偏差较大。 故在对温度测量精度要求非常高的应用中,提供高精度的补 偿模式供用户选择。注意:不正确的补偿将使得测量误差大 大增加,仪表对热电偶信号的测量精度可高达 0.2 级精度以 上,但此精度不包含内部冷端自动补偿误差。 仪表的软件可通过不同的接线方式选择 2 种补偿模式,提 供完善的热电偶冷端补偿方案。 ( 1 ) 内部自动补偿:仪表出厂时均采用这种模式,能满足 通常的工业应用。但由于感温器安装在仪表内部,易受仪表 内部发热影响,同时也受补偿导线接线及周围环境( 如有可 控硅散热器) 的影响。其对测量造成的不一致性在条件最坏 时可能达 2℃。 (2)外接 Cu50 型铜电阻传感器进行补偿:补偿精度高。对 测量精度要求高的用户可另外购买一只小型 Cu50 型铜电阻, 并最好外置一只接线盒,将铜电阻及热电偶冷端都放在一起 并远离各种发热物体。由补偿造成的测量不一致性一般小于 0 . 5 ℃,要求测量精度高的用户应使用该种方法。
○
○
○
○
○
○
○
○
○
○
○
○
○
○ 22
Loc
2、 仪表测量显示设定参数
智能温度控制调节仪.
XMT系列智能温度控制调节仪使用说明书1.概述XMT系列智能双四位数字温度控制器采用扰大容量单片机为核心,专家级PID自整定算法,先进的SMT表面贴装技术,软硬件采用冗余,多重数字滤波技术,具有性能稳定,测量精度高等特点;广泛应用于机械、化工、轻工、冶金、石化、热处理等行业的温度自动控制。
2.技术指标1.输入: K、PT100、 5.电源功耗: 4W2.精度等级:0.5级 6.环境温度: 0℃~50℃3.分辨率: 1℃ 7. 相对湿度: 35%~85%(无冷凝)4. 额定电压:185V~245V,50Hz 8.输出:继电器、逻辑电平SSR、可控硅过零触发3.型号编制说明XMT □ - □□□□□(1) (2) (3) (4) (5) (6)(1)仪表面板尺寸(2)设计系列号代码D:96*96 E:72*72 1:1000系列 2:2000系列F:48*96 6:6000系列(3)控制方式(4)报警方式0:位式 0:无报警 1:上限偏差报警4:PID控制及自整定 2:绝对值报警 3:下限偏差报警(5)输入信号(6)主控OUT输出类型1:热电偶 R:继电器 V:电平2:热电阻 G:可控硅 D:大功率继电器4.尺寸单位:毫米5.操作 1.按住“SET”键1秒,进入温度值设置状态,通过“Ⅴ”、“Λ”即可设置好温度值。
单击“SET”返回正常测量控制状态.2.在正常测量控制状态,按住“<”键8秒,即可进入自整定状态,自整定状态下AT灯闪烁.如果过程需要停止自整定, 再按住“<”键8秒即可.3设置内部参数在正常测量控制状态, 按住“SET”键8秒,进入内部参数设置状态.如要退出内部参数设置状态,再按住“SET”键2秒即可.4.当显示hhhh时表示温度溢出或传感器断路,当显示LLLL时表示温度超底温或传感器断路北京佳朋伟业科技有限公司。
XMT数显调节仪说明书
XMT 数显调节仪说明书XMT 数显调节仪使用说明一、概述XM 系列数字仪表釆用先进事迹的中大规模集成电路,并应用了独特的非线性校 正持技术,与传统的XC 系列动圈式仪表、普通TD 和TE 系列模拟式仪表相比,具 有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差.可远距离观察等 独特优点,并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位 式PID 、PID 连续调节、PID 自整定控制、电脑模糊控制等多种控制方式,根据需 要还可以增加超温报警功能,是XC 系列仪表、TD 及TE 系列仪表理想的更新换代 产品,可广泛应用于冶金、化工.电子.机械、纺织、塑料、制冷、医疗.电炉等 轻.巫工业部门作-200?, 1600?范B 内的温度测量和自动控制。
配上相应的传感器也可用于圧力、流量、液位等参数的显示和控制。
二.主要技术指标1、显示方式:三位或四位LED 数码管直接显示被测值;显示误差:小于?0. 5%F?S?1字、小于?1%F?S?1字二档;设定点偏差:小于?0. 5%F?S.小于?1%F?S 二档;时间比例调节:比例带1%, 4%,周期:30s?10s;⑴P (比例带)3%;(2) 1(积分时间)250s :(3) D (微分时间)50s;(4)输di 0, lOmA 负载 R=1K;输出 4, 20inA 负载 R=510Q :8、输出脉冲信号:幅值大于3V,宽度大于40us 的移相脉冲及电流小于1A 的 通断过零触发;2、 3、 4、 执电偶冷端补偿:0, 50?内误差小于2?;5、 位式控制切换差小于1. 0%或0. 3%:6、 7、 PID 调节:9、输出触点容量:交流220V/7A(直接控制功率IkW以下,阻性负载),大功率时(直接控制功率3kW以下,阻性负载);10、温度系数:0, 50?范ffl内使用时,其温度系数小于0. 05%/?;11、工作电源:(180, 240)VAC, 50Hz,功率小于4W;开关电源(85, 242)VAC,50Hz/60Hz:12、工作环境:温度0,50?,相对湿度小于85%的无腐蚀性气体场合。
XMT数显调节仪使用说明
XMT数显调节仪使用说明一、外观及安装1.外观特点:XMT数显调节仪采用现代化设计,外观简洁美观,显示面板上配有大屏幕液晶显示屏,参数直观易懂。
前面板上设置了设定键、上升键、下降键、运行灯、报警灯等功能按键和指示灯。
2.安装:在安装调节仪前,请确认供电电压是否符合设备要求,并确保调节仪能正常接收到被控量的信号。
将调节仪固定在合适的位置上,确保操作人员可以方便地进行观察和操作。
二、基本操作1.设定参数:按下设定键,液晶显示屏上将显示当前的设定参数。
通过上升键和下降键可以对参数进行调整,待设定完成后再次按下设定键,参数即可生效。
2.调整参数:在正常运行状态下,若需要对已设定的参数进行调整,按下设定键进入设定模式,通过上升键和下降键选择需要调整的参数,调整完成后再次按下设定键退出设定模式,参数即可生效。
3.修改控制方式:在设定模式下,通过上升键和下降键选择控制方式,包括手动控制、自动控制和辅助控制等方式。
选择完成后按下设定键,参数即可生效。
三、高级功能1.报警设置:调节仪能够根据设定值设定上限和下限,当被控量超出设定范围时,调节仪将自动发出警报,并停止控制输出。
用户可在设定模式下进行报警参数的设置。
2.PID调节:调节仪采用先进的PID控制算法,可以通过调整PID参数来实现精确的控制。
在设定模式下,通过上升键和下降键选择PID参数,调整完成后再次按下设定键,参数即可生效。
3.通信功能:调节仪可以通过RS485通信接口与上位机或其他仪器进行连接,实现数据传输和监控。
通过通信设置,可以实现参数的远程调节和控制。
四、注意事项1.电源:使用前请确认电源电压是否稳定,并接入符合要求的电源插头。
2.温度控制:使用调节仪进行温度控制时,需将温度传感器正确接入,并确保传感器与被控物体的接触良好。
3.保养维护:调节仪是精密仪器,平时应注意保养维护,定期清洁表面灰尘与杂质,并防止液体进入内部。
4.防护措施:调节仪内部存在高电压元件,请不要在未经专业人员检修的情况下拆卸或修理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
XMTD-2000智能型数字显示温度控制器使用说明书概述
XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。
本产品采用性能优异的单片微机作为主控部件,具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。
XMTD-2000温控仪可广泛应用于轻工机械层压机,包装、印刷、纺织、造纸、等行业。
选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□
传感器分度号测量范围 F:0~10000C
K:0~4000C
E:0~3000C
输入代码:1:热电隅
外形尺寸:E:72*72
技术参数及安装
1安装注意事项:
仪表安装环境要求:
①大气压力:86—106Kpa。
②环境温度:0—500C。
③相对湿度:45—85RH%。
安装时注意以下情况:
①环境温度的急变可能引起的结露。
②腐蚀性及易燃气体的有可能侵害。
③直接震动或冲击机的主体。
④水、油、化学器、烟雾或蒸气的污染等。
⑤过多的尘埃、盐雾或其它的金属粉末等。
⑥空调的直吹。
⑦阳光的直射。
⑧热辐射的积聚之处等。
2安装过程
⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔,如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。
⑵将仪表嵌入盘面的开孔内,
⑶将仪表安装槽内插入安装支架。
⑷推紧安装支架,使仪表与盘面结合牢固,再拧紧螺钉。
3主要技术性能
①测量精度:0.5%±1dig;
②电源电压:220VAC;
③环境温度:0—500C;
④应用模糊PID技术控制;
⑤开孔尺寸(㎜):KCY-E型为:68*68
接线方式
1接线的注意事项:
⑴热电隅输入,应该使用对应的补偿导线。
⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。
以避免产品信号的干扰。
2、接线端子图:
XMTD-2000的仪表接线
1、各功能的调出顺序:
◇仪表通电后,上排显示INP,下排显示分度号,表示输入类型;经4秒后,上排显示量程上限,下排显示量程下限,表示测量范围;再经4秒,上排显示测量值,下排显示设定值,此时仪表进入正常工作状态。
◇各参数设定:
按“SET”键,上排显示TH(上限温度设定值),按∧或∨键,使下排显示为所需要的值;
再按“SET”键,上排显示DT(延时时间设定值),按∧或∨键,使下排显示为所需要的值;
再按“SET”键,上排显示TL(下限温度设定值),按∧或∨键,使下排显示为所需要的值;
再按“SET”键,上排显示AT(报警时间设定值),按∧或∨键,使下排显示为所需要的值;
再按“SET”键退回到标准模式。
◇控制参数的设定:
按“SET”键4秒种以上,一排显示控制参数的提示符(见参数表),按∧或∨键,使下排显示为所需要的值;
再按“SET”键,上排依次显示各参数的提示符,按∧或∨键,使各控制参数为所需要的值;
再按“SET”键4秒种以上,回到标准模式。
◇注意:若红色显示的下面出现000说明热电隅接反了,如果上面出现000则说明热电隅开路或温度超过测量范围值了。
2、各功能的使用
◇在停止状态,仪表上排显示测量值,下排显示“STP”。
◇冷启动时开始加热,加热指示灯亮,仪表上排显示温度测量值,下排显示TH的数值。
当测量值大于TH值时,停止加热,加热指示灯灭。
◇延时指示灯亮,仪表开始延时,上排显示延时时间,下排显示DT的数值。
当延时时间大于DT值时,延时指示灯灭。
◇风机启动,降温指示灯亮,开始降温过程,仪表上排显示温度测量值,下排显示SPL的数值。
当测量值小于TL的数值时,风机停止,降温指示灯灭。
◇蜂鸣器开始鸣叫,报警指示灯亮,开始报警过程,上排显示报警时间,下排显示AT的数值。
当报警时间大于AT的值时,蜂鸣器停止,报警指示灯灭。
◇进入停止状态。
◇重新上电重复以上步骤。
