第 1 页 共 1 页恒定电流 五一、小量程电流表改装成电压表 1、实验目的：(1)知道用“半偏法”测电流表内阻的原理；(2)会根据实验原理选择实验所需器材；(3)把小量程的电流表改装为电压表，并把改装后的电压表与标准电压表进行校对。
2、实验原理：一个电流表有二个重要参量，即I g 和R g ，其额定电压为U g ＝I g R g ，由于I g 很小(几百微安～几十毫安)，U g 通常为几百欧姆，故U g 比较小．为测量较大的电压值，可在电流表上串联一个大阻值的电阻R ，把R 作为电流表内阻的一部分，这样的电流表就可分担较大的电压，改装后作为电压表使用．如图1所示． 3、实验器材电流表(表头)、电位器(4.7k Ω)、变阻器(0～50Ω)、电阻箱(0～9999.99Ω)、电源、开关(两个)、标准电压表(量程与改装后的电压表量程相同)及导线若干． 4、实验步骤(1)测量电流表的内电阻R g先按如图2所示电路图连接电路，断开S 2，接通S l ，把电位器R 由最大阻值逐渐向阻值变小进行调节，使电流表的指针达到满偏为止，这时电位器R 的阻值不得再调整，接通S 2，调整电阻箱R ′的阻值，使电流表的指针恰好偏转到满偏的一半，读出电阻箱R ′的阻值，就是电流表的内电阻R g 。
(2)将电流表改装为电压表①改装量程为2V 的电压表，按公式R x =gI U-R g ，计算分压电阻R x 的值． ②按图4把电流表和电阻箱串联起来，选用电阻箱的阻值等于分压电阻R x 的值． ③改装后的电压表表盘的刻度值，按公式U =mI I ·U m 来计算．其中U m 是改装后电压表的量程．(3)改装后的电压表跟标准电压表核对 ①按图3连接电路．②闭合开关S ，调整滑动变阻器滑片，使改装的电压表的读数分别是0.5V 、1.0V 、1.5V 、2.0V 等，看标准电压表的读数是否与它一致．③改装的电压表的读数是满刻度U m 时，看标准电压表的读数U 0，计算满刻度时的百分误差。
电流表改装成电压表
高二物理电学实验把电流表改装成电压表【实验目的】1.掌握半偏法测电流表内阻的实验方法；2.了解电压表的改装过程和原理。
【实验原理】1.改装原理：串联电阻的分压原理，改装电路如图所示。
2.改装电流计，需要知道它的三个数据：满偏电流I,满度电压6和内电阻&・这三个数据中，知道任何两个，就可以由欧姆左律算岀第三个, 其中匚可以从刻度盘上直接读岀.若将电流表改装成量程为U的伏特表，则应串联的电阻3.表头内阻采用半偏法测虽:，电路如图88-2所示.（1）先合上S,,调节R使G满偏；（2）再合上S” 调节R'使G半偏，注意此时R不能重调：（3）R为电位器，R'是电阻箱，R的值要远大于R'的值.4.改装后的电压表的校准：实验电路如图所示.5.实验步骤：（1）测电流表的内阻：（2）计算出串联电阻值，对电流表进行改装：（3）1.本实验比较复杂，因此先必须把实验步骤确左好：第一步测凡：第二步：计算分压电阻&：第三步校对改装后的伏特表.2.测电流表的内阻时，闭合S’前，变阻器R应调至电阻最大值，以免闭合S：后通过电流表电流过大，而损坏电流表.若变阻器调至最大后，试触S：还超过了电流表疑程，则应再串联一个定值电阻或降低电源电压.3.S：闭合后，在调节R'时，不能再改变R的阻值，否则将改变电路的总电流，从而影响实验的精确度.4.在校准电路中，要对改装表从零到满量程校准，所以变阻器必须采用分压式接法. 【典型例题】例1 （2001年理综）实脸室中现有器材如实物图所示，有：电池E,电动势约10 V,内阻约1Q；电流表A：,量程10 A内阻口约为0.2Q：电流表A：,量程300 mA,内阻r=约为5 Q :电流表能，量程250 mA,内阻口约为5Q：将改装后的电压表与标准表校准。
【注意事项】电阻箱最大阻值999. 9 Q，阻值最小改变量为0. 1 Q ：滑线变阻器R：,最大阻值100 Q；开关S,导线若干.要求用图所示的电路测立图中电流表A的内阻.（1）在所给的三个电流表中，哪几个可用此电路精确测岀其内阻？（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路.（3）______________________________ 你要读出的物理量是.用这些物理量表示待测内阻的计算公式是_______________ .例2用半偏法测电流表G的内阻Rg.如图所示。
电表改装的两种情况
电表改装的两种情况一、把电流表G 改装成电压表（1）电流表改装成电压表的原理：将电流表的示数根据欧姆定律U g =I g R g换算成电压值，可直接用于测电压，只是量程U g 很小。
如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压。
因此电压表实际上就是一个串联了分压电阻的电流表，如图1所示。
（2）分压电阻的计算:由U =I g R g +I g R 解得g g R I U R -=，因为电压扩大量程的倍数g U U n =，所以R =（n -1）R g 。
需要说明的是，通过表头的满偏电流并没有改变，加在表头两端的最大电压也没有改变，仍是U g =I g R g ，但改装成的电压表的最大电压增大了，所以表的刻度盘要改换，原来是0～I g R g ，现在要换成0～（I g R g +I g R ），即每个刻度处的电流数要换成对应的总电压数IR g +IR 。
二、电流表G 改装成大量程电流表（1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流，即扩大了电流表的量程，如图2所示。
（2）分流电阻的计算：由并联电路的特点U g =I g R g =(I -I g )R ，解得1-=-=gg g g g I I R I I R I R ，因为电流扩大量程的倍数g I I n =，所以1-=n R R g 。
与改装电压表一样，刻度盘也要由原来指示的通过电流表G 的电流换成指示电流表A 的电流。
典例剖析 一灵敏电流计，它的电阻是12 Ω，指针每偏转一格指示2 mA ，现在把它改装成电流表，使它的指针每偏转一格指示1 A ，那么，分流电阻多大？如果改装成电压表，使它的指针每偏转一格指示1 V ，则分压电阻多大？【思路剖析】（1）如何改装成电流表？刻度盘如何改换？（2）如何改装成电压表？刻度盘如何改换？。
把电流表改装成电压表
把电流表改装成电压表把电流表改装为电压表：（一）目的：1.练习把电流表改装成电压表，加深对串联分压作用的理解；2.学会用分流法测定电流表的内阻，进一步理解并联分流的原理； 3.掌握确定改装电压表的百分误差的方法。
（二）原理：1.电路的串并联特点；2.部分电路欧姆定律；（三）器材：电流计，直流电压表，滑动变阻器，电阻箱，干电池，单刀开关，导线若干。
（四）实验步骤：1．用半偏法如图实14-1电路测定电流表内阻rg。
（1）先断开S2，闭合S1，调节R，使电流表满偏；（2）将电阻箱R′的阻值调到最小，闭合S2，这时电G的示数很小。
调节R′，使电流表指针正好指到满刻度半，即达到半偏。
流表的一图实14-1（3）记下电阻箱R′的阻值，它就是电流表内电阻rg的阻值。
当R比R/大很多时，可以认为rg=R/。
（当R比R/大很多时，调节R/基本上不改变电路的总电阻，可认为总电流不变，因此当电流表半偏时，通过R/的电流也是满偏电流的一半，两个分路的电阻相等）。
实际上，S2闭合后，总电阻略有减小，总电流略有增大，当电流表半偏时，通过R/的电流比通过电流表的电流稍大，即R/比rg稍小，因此测量的系统误差总是使rg的测量值偏小。
其中R不必读数，可以用滑动变阻器（要求阻值较大，实验室中一般的滑动变阻器达不到要求）也可用电阻箱，R′需要读数，所以必须用电阻箱。
2．把电流表改装为电压表：根据rg、Ig和扩大后的量程，计算出需要给电流表串联的电阻R1的值。
（1）根据上面实验结果计算出电流表的满偏电压Ug＝Igrg，为了将它的量程扩大到U，则它的量程扩大的倍数为n=U/Ug，故应串联的分压电阻为R=(n-1) rg。
（2）将电流表与电阻箱串联，使电阻箱阻值为R=(n-1) rg，即组成量程为U的电压表。
（3）弄清改装后表盘的读数：首先明确表盘上每格表示多少伏。
电流表的原量程为300微安，最大量程处标的是“30”，表盘上“0－30”之间是15格，改装成2伏的电压表后，每一格应表示2／15伏，如果指针指在110微安刻度上，实际电压是2×（110／300）＝0．73伏，如果指针偏转3格，实际电压是（2／15）×3＝0．40伏。
实验十三把电流表改装为电压表
实验数据展示
| --- | --- | --- |
| 1 | 500 | 1.0 |
| 2 | 1000 | 2.0 |
实验数据展示
| 3 | 1500 | 3.0 |
VS
| 4 | 2000 | 4.0 |
数据处理与误差分析
• 数据处理：根据实验数据，我们计算了改装后的电压表的误差。 误差计算公式为：误差 = (改装电压表读数 - 标准电压值) / 标 准电压值 × 100%。
学会了如何使用电阻箱、滑动变阻器和稳压电源等实验 器材。
提高了动手能力和实验技能。
对实验的改进建议
01 增加实验操作的视频或动画演示，以便更好 地理解实验原理加强指导与监督，确保实验操 作规范和数据准确。
03
增加实验数据的对比分析，以便更好地理解 误差来源和减小误差的方法。
表。
THANKS FOR WATCHING
感谢您的观看
将实验过程中测量的数据记录在实验 报告中。
对记录的数据进行分析，计算误差， 评估改装后的电压表的准确度。
04 实验结果与分析
实验数据展示
实验数据记录
在实验过程中，我们记录了电流 表改装为电压表的不同档位下的 读数，以及对应的标准电压值。
数据表格
下表展示了实验数据，包括改装 后的电压表读数和对应的标准电 压值。
了解电压表的校准与调整
学习电压表的校准方法，包括比较法、 替代法等。
了解如何处理校准和调整过程中可能 出现的问题，如误差分析、故障排除 等。
掌握电压表的调整技巧，如调整量程、 零点等。
02 实验原理
电流表改装原理
01
电流表改装原理是将电流表串联 一个分压电阻，通过分压电阻的 分压作用，将电流表测量到的电 流转换成电压信号。

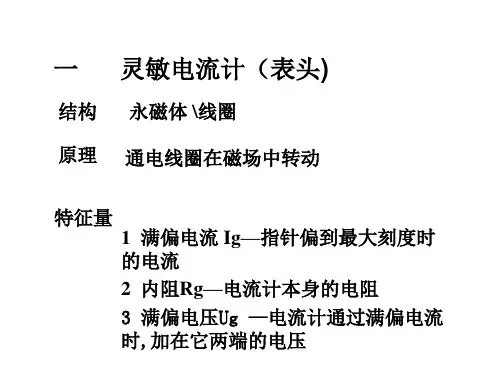

九年级物理电流表与电压表的改装课件
Rg n 1
180 10 1
20
RA
Rg n
18
例与练
• 29、一个电压表的电阻为10KΩ，最大量程为
3.0V，刻度盘分为30个刻度，改装成量程为
30V的电压表，应 联一个 KΩ的电阻，
此时刻度盘每个刻度表示 V，新的电压表的
内电阻为
KΩ。
Rx (n 1)Rg
(101)10K 90K
