轴承型号字母含义
轴承型号后缀英文字母是什么
看型号后缀英文字母是什么，如：DU--代表单侧密封其他回应5：ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:铜保持架P5:精度KS:代表昆山产(NSK国内工场)2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:铜保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:骨碌体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:全能组合单列/2列DB/DF/DT:组合背对背/面临面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:全能组合单列/2列DB/DF/DT:组合背对背/面临面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。
轴承型号含义大全
轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD（参见NSK综合样本B239页）四联组合：DFF,DFT（参见NSK综合样本B239页）接触角代号A角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
轴承字母含义大全
轴承代号含义说明由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C- 圆柱滚子轴承附件（或轴承本身），例：C0021045C- 成对安装圆锥滚子轴承，面对面安装，例：45C3021046C- 成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI- 四列圆柱滚子轴承内圈，例：4CRI4560F4CRO- 四列圆柱滚子轴承外圈，例：4CRO660AFE- 磁电机球轴承，外径为正公差，例：E10EN- 磁电机球轴承，外径为负公差，例：EN10IR- 滚针轴承内圈（英制），例：IR1212IRA- 滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM- 滚针轴承内圈，例：IRM710M- 最大载荷容量型球轴承，例：M6311OR- 滚针轴承，只有外圈，例：OR10876F- 深沟球轴承带凸缘，例：F603TR- 尺寸非标准的单列圆锥滚子轴承，例：TR060702W- 宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A- 角接触轴承，接触角30度（不标出），例：7210B- 角接触轴承，接触角40度，例：7210BC- 角接触轴承，接触角15度，例：7210CC- 圆锥滚子轴承，接触角20度，例：30303CD- 圆锥滚子轴承，接触角28度30分，例：30305DG- 压缩轴向油隙的调心和圆锥滚子轴承J- 圆锥滚子轴承，符合ISO分组，例：30206JN- 圆锥滚子轴承，特殊噪声要求，例：30208NR- 加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR- 球轴承带O型密封圈，例：6201+ORRK- 单面，双唇接触式合成橡胶密封，例：6210RK2RK- 双面，双唇接触式合成橡胶密封，例：6210.2RKRS- 单面，接触式合成橡胶密封，例：6210RS2RS- 双面，接触式合成橡胶密封，例：6210-2RSRSA- 单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA- 双面，带金属罩接触式合成橡胶密封，例：88107-2RSA RSB- 单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB 2RSB- 双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC- 硅橡胶制RS型密封，例：6210RSCRSD- 聚丙烯橡胶制RS型密封，例：6210RSDRSE- 单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE- 双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF- RS型氟化橡胶密封，例：6210RSFRU- 单面，非接触式合成橡胶密封，例：6205RU2RU- 双面，非接触式合成橡胶密封，例：6205-2RUTR- 单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR- 双面，三唇金属罩合成橡胶密封，例：4508B-2TRU- 一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU- 二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ- 单面钢制防尘盖，例：6205.ZZZ- 双面钢制防尘盖，例：6205ZZZL- 单面，L型内径的钢制防尘盖，例：6207ZLZX- 单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL- 由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL- 钢制防尘盖，双面，L型内径，例：6203ZZLZZX- 钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL- 钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a- 大于标准倒角的非标准倒角，例：6205aB- 圆锥滚子轴承，外圈带凸缘，例：30210BBI- 双半内圈球轴承，例：6215BIBO- 双半外圈球轴承，例：6215BOD- 圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK- 带锥孔轴承，锥度为1：12，例：1210KK30- 带锥孔轴承，锥度为1：30，例：23026K30N- 外圈带止动槽轴承，例：6206NC- 带锁孔的圆锥滚子轴承NR- 外圈带止动环轴承，例：6210NRY- 小于标准倒角尺寸的非标准倒角，例：30206YS- 圆锥滚子轴承，非标准倒角（斜倒角）SG- 内径带螺旋槽的圆锥滚子轴承T- 锥孔或锥形外径（英制）圆锥滚子轴承TD- 双列、锥孔或锥形外径（英制）圆锥滚子轴承W- 双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW- 外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi- 圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
轴承型号含义
轴承型号的含义：
1、第一个数字或第一个字母或字母组合表示轴承类型。
2、后面两位数字确定ISO尺寸系列;第一位数字代表宽度或高度系列(分别是尺寸B、T或H)，第二位数代表直径系列(尺寸D) 。
3、基本型号的最后两位数字是轴承的尺寸代号;乘以5就能得出以毫米为单位的内径。
注意：
1、在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在表中放在括号里。
2、对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。
尺寸与轴承型号的其余部分用斜线分开。
3、偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。
该内径标志是基本型号的一部分，它与基本型号之间用斜线分开。
扩展资料：
按滚动体的形状可分为球轴承和滚子轴承。
滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。
按其工作时能否调心分为调心轴承——滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承(刚性轴承)——能阻抗滚道间轴心线角偏移的轴承。
按其结构形状(如有无装填槽,有无内、外圈以及套圈的形状,挡边的结构,甚至有无保持架等)还可以分为多种结构类型。
按其外径尺寸大小分为微型轴承（<26mm)、小型轴承（28-55mm）、中小型轴承（60-115）、中大型轴承（120-190mm）、大型轴承（200-430mm）和特大型轴承（>440mm）。

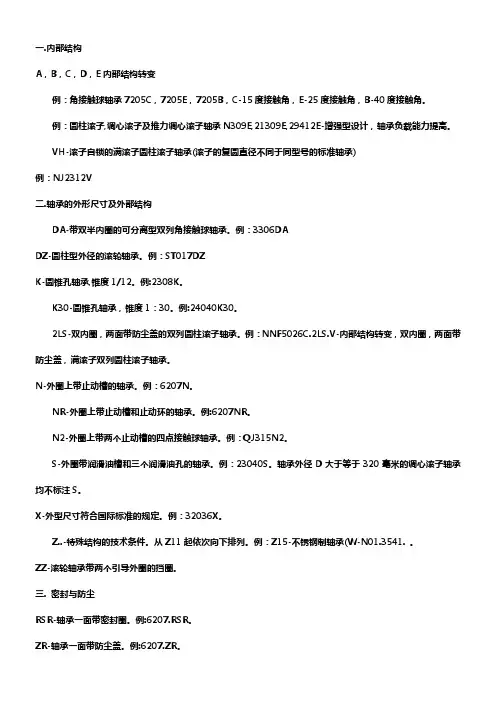

轴承字母所代表的含义
一.内部结构A，B，C，D，E内部结构转变例：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。
例：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-增强型设计，轴承负载能力提高。
VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)例：NJ2312V二.轴承的外形尺寸及外部结构DA-带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ-圆柱型外径的滚轮轴承。
例：ST017DZK-圆锥孔轴承,锥度1/12。
例:2308K。
K30-圆锥孔轴承，锥度1：30。
例:24040K30。
2LS-双内圈，两面带防尘盖的双列圆柱滚子轴承。
例：NNF5026C.2LS.V-内部结构转变，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。
N-外圈上带止动槽的轴承。
例：6207N。
NR-外圈上带止动槽和止动环的轴承。
例:6207NR。
N2-外圈上带两个止动槽的四点接触球轴承。
例：QJ315N2。
S-外圈带润滑油槽和三个润滑油孔的轴承。
例：23040S。
轴承外径D大于等于320毫米的调心滚子轴承均不标注S。
X-外型尺寸符合国际标准的规定。
例：32036X。
Z..-特殊结构的技术条件。
从Z11起依次向下排列。
例：Z15-不锈钢制轴承(W-N01.3541. 。
ZZ-滚轮轴承带两个引导外圈的挡圈。
三. 密封与防尘RSR-轴承一面带密封圈。
例:6207.RSR。
ZR-轴承一面带防尘盖。
例:6207.ZR。
2ZR-轴承两面带密封盖。
例:6207.2ZR。
ZRN-轴承一面带防尘盖，另一面外圈上带止动槽。
例：6207.ZRN。
2ZRN-轴承两面带防尘盖，外圈上带止动槽。
例：6207.2ZRN。
四. 维持架及其材料1. 实体维持架A或B置于维持架代号以后，A表示维持架外圈引导，B表示维持架内圈引导。
F-钢制实体维持架，转动体引导。
FA-钢制实体维持架，外圈引导。
轴承型号后缀字母意思是什么
轴承型号后缀字母意思是什么SKF进口轴承后缀代号（1）内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
轴承型号中字母的含义
轴承型号中字母的含义0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外,轴承代号前后还有前置和后置代号,分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前,其余代号用小圆点与基本代号隔开.GS.——推力圆柱滚子轴承座圈.例： GS.81112 .K.——滚动体与保持架的组合件.例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承.例： RNU207——不带内圈的NU207轴承.WS——推力圆柱滚子轴承轴圈.例： WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面.当具有多组后置代号时,应按轴承代号表中所列后置代号的顺序从左至右排列.某些后置代号前用小圆点与基本代号隔开.后置代号—内部结构A 、B 、C 、D 、 E——内部结构变化例: 角接触球轴承7205C、7205E、7205B, C—15 °接触角 ,E-25 °触角, B—40 °接触角.例：圆柱滚子、调心滚子及推力调心滚子轴承 N309E、 21309 E 、29412E——加强型设计,轴承负载能力提高.VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）.例： NJ2312VH .后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承.例： 3306D A . DZ——圆柱型外径的滚轮轴承.例： ST017DZ .K——圆锥孔轴承,锥度 1 ： 12 .例： 2308K .K30- 圆锥孔轴承,锥度 1 ： 30 .例： 24040 K30 .2LS——双内圈两面带防尘盖的双列圆柱滚子轴承.例：NNF5026VC.2LS.V——内部结构变化,双内圈,两面带防尘盖、满滚子双列圆柱滚子轴承.N——外圈上带止动槽的轴承.例： 6207N .NR——外圈上带止动槽和止动环的轴承.例： 6207 NR .N2-——外圈上带两个止动槽的四点接触球轴承.例： QJ315N2 . S——外圈带润滑油槽和三个润滑油孔的轴承.例： 23040 S .轴承外径D ≥ 320mm的调心滚子轴承均不标注 S .X——外形尺寸符合国际标准的规定.例： 32036XZ?——特殊结构的技术条件.从 Z11 起依次向下排列.例： Z15——不锈钢制轴承（ W-N01.3541 ）.ZZ——滚轮轴承带两个引导外圈的挡圈.后置代号——密封与防尘RSR——轴承一面带密封圈.例： 6207 RSR.2RSR——轴承两面带密封圈.例： 6207.2RSR.ZR——轴承一面带防尘盖.例： 6207 ZR.2ZR 轴承两面带防尘盖.例： 6207.2ZRZRN——轴承一面带防尘盖,另一面外圈上带止动槽.例： 6207 ZRN ..2ZRN——轴承两面带防尘盖,外圈上带止动槽.例： 6207.2ZRN .后置代号—保持架及其材料1 实体保持架.A 或B 置于保持架代号之后, A 表示保持架由外圈引导, B 表示保持架由内圈引导.F——钢制实体保持架,滚动体引导.FA——钢制实体保持架,外圈引导.FAS——钢制实体保持架,外圈引导,带润滑槽.FB——钢制实体保持架,内圈引导.FBS——钢制实体保持架,内圈引导,带润滑槽.FH——钢制实体保持架,经渗碳淬火.H , H1——渗碳淬火保持架.FP——钢制实体窗型保持架.FPA——钢制实体窗型保持架,外圈引导.FPB——钢制实体窗型保持架,内圈引导.FV , FV1——钢制实体窗孔保持架,经时效、调质处理.L——轻金属制实体保持架,滚动体引导.LA——轻金属制实体保持架,外圈引导.LAS——轻金属制实体保持架,外圈引导,带润滑槽.LB——轻金属制实体保持架,内圈引导.LBS——轻金属制实体保持架,内圈引导,带润滑槽.LP——轻金属制实体窗型保持架.LPA——轻金属制实体窗型保持架,外圈引导.LPB——轻金属制实体窗型保持架,内圈引导（推力滚子轴承为轴引导）.M , M1——黄铜实体保持架.MA——黄铜实体保持架,外圈引导.MAS——黄铜实体保持架,外圈引导,带润滑槽.MB——黄铜实体保持架,内圈引导（推力调心滚子轴承为轴圈引导）. MBS——黄铜实体保持架,内圈引导,带润滑槽.MP——黄铜实体直兜孔保持架.MPA——黄铜实体直兜也保持架,外圈引导.MPB——黄铜实体直兜孔保持架,内圈引导.T——酚醛层压布管实体保持架,滚动体引导.TA——酚醛层压布管实体保持架,外圈引导.TB——酚醛层压布管实体保持架,内圈引导.THB——酚醛层压布管兜孔型保持架,内圈引导.TP——酚醛层坟布管直兜孔保持架.TPA——酚醛层压布管直兜孔保持架,外圈引导.TPB——酚醛层压布管直兜孔保持架,内圈引导.TN——工程塑料模注保持架,滚动体引导,用附加数字表示不同的材料. TNH——工程塑料自锁兜孔型保持架.TV——玻璃纤维增强聚酰胺实体保持架,钢球引导.TVH——玻璃纤维增强聚酰胺自锁兜孔型实体保持架,钢球引导. TVP——玻璃纤维增强聚酰胺窗式实体保持架,钢球引导.TVP2——玻璃纤维增强聚酰胺实体保持架,滚子引导.TVPB——玻璃纤维增强聚酰胺实体保持架,内圈引导（推力滚子轴承为轴引导）.TVPB1——玻璃纤维增强聚酰胺实体窗式保持架,轴引导（推力滚子轴承）.冲压保持架J——钢板冲压保持架.JN——深沟球轴承铆接保持架.保持架变动加在保持架代号之后,或者插在保持架代号中间的数字,表示保持架结构经过变动.这些数字只用于过渡时期,例： NU 1008M 1 .后置代号—无保持架轴承V——满装滚动体轴承.例： NU 207V .VT——带隔离球或滚子的满装滚动体轴承.例： 51120VT .后置代号——公差等级（尺寸精度和旋转精度）P0——公差等级符合国际标准 ISO 规定的 0 级,代号中省略,不表示.P6——公差等级符合国际标准 ISO 规定的 6 级.P6X——公差等级符合国际标准 ISO 规定的 6 级圆锥滚子轴承.P5——公差等级符合国际标准 ISO 规定的 5 级.P4——公差等级符合国际标准 ISO 规定的 4 级.P2——公差等级符合国际标准 ISO 规定的 2 级（不包括圆锥滚子轴承）. SP——尺寸精度相当于 5 级,旋转精度相当于 4 级（双列圆柱滚子轴承）.UP——尺寸精度相当于 4 级,旋转精度高于 4 级（双列圆柱滚子轴承）. HG——尺寸精度相当于 4 级,旋转精度高于 4 级,低于 2 级（主轴轴承）. 后置代号—游隙C1——游隙符合标准规定的 1 组,小于 2 组.C2——游隙符合标准规定的 2 组,小于 0 组.C0——游隙符合标准规定的 0 组,代号中省略,不表示.C3——游隙符合标准规定的 3 组,大于 0 组.C4——游隙符合标准规定的 4 组,大于 3 组.C5——游隙符合标准规定的 5 组,大于 4 组.公差等级代号与游隙代号需同时表示时,取公差等级代号（ P0 级不表示）加上游隙组号（ 0 组不表示）组合表示.例： P63=P6+C3 ,表示轴承公差等级 P6 级,径向游隙 3 组.P52=P5+C2 ,表示轴承公差等级 P5 级,径向游隙 2 组.非标准游隙,在要求特殊径向游隙和轴向游隙的情况下,有关极限值应在字母 R （径向游隙）或 A （轴向游隙）之后用μ m 数表示,数字之间要用小圆点隔开.例： 6210.R10.20——6210 轴承,径向游隙 10 μ m 至 20 μ m .6212.A120.160——6212 轴承,轴向游隙 120 μ m 至 160 μ m .后置代号—测试噪声的轴承F3——低噪声轴承.主要是指圆柱滚子轴承和内径 d ＞ 60mm 以上的深沟球轴承.例： 6213.F3 .G——低噪声轴承.主要是指内径 d ≤ 60mm 的深沟球轴承.例： 6207.G 后置代号——热处理S0——轴承套圈经过高温回火处理,工作温度可达 150 ℃ .S1——轴承套圈经过高温回火处理,工作温度可达 200 ℃ .S2——轴承套圈经过高温回火处理,工作温度可达 250 ℃ .S3——轴承套圈经过高温回火处理,工作温度可达 300 ℃ .S4——轴承套圈经过高温回火处理,工作温度可达 350 ℃ .后置代号—特殊技术条件F?——连续编号的制造技术条件.例： F80——轴承内、外径公差及径向游隙压缩.K?——连续编号的检查技术条件.例 K5——轴承内、外径公差压缩..ZB——直径大于 80mm 以上的带凸度的圆柱滚子.例： NU 364.ZB ..ZB2——滚针两端的凸度大于一般的技术要求.例：K18 ×26 ×20F .ZB2.ZW——双列滚针和保持架组件.例： K20 × 25 × 40FZW ..700?——以 700000 开头的连续编号的技术条件.Z52JN.790144——轴承可用于高温及低转速,经特殊热处理,钢板冲压铆合保持架,大游隙,经磷化处理,注油脂,使用温度可超过 270 ℃ .后置代号—特殊技术条件KDA——Split inner ring/; 剖分式内圈K——Tapered bore 锥型孔 1:12K30——Tapered bore 锥型孔 1:30N——circular in the outer ring for snap ringS——Lubricating groov e and bores in the outer ring“S”后缀在新 E1 系列中已经全取消!外圈加油槽及油孔现已成为标准配置.W03B Stainless steel bearingN2 two retaining troves for fixing the outer ring两条用于止动外圈的止动槽后置代号—成对轴承和机床主轴轴承1 ）符合 K 技术条件的成对轴承,下列特殊技术条件与成对轴承有关：K1——两套深沟球轴承成对安装以承受单向轴向载荷.K2——两套深沟球轴承成对安装以承受双向轴向载荷.K3——两套深沟球轴按无游隙背靠背安装（ O 型安装）.K4——两套深沟球轴承按无游隙面对面安装（ X 型安装）.K6——两套角接触球轴承成对安装以承受单向轴向载荷.K7——两套角接触球轴承按无游隙背靠背安装（ O 型安装）.K8——两套角接触球轴承按无游隙面对面安装（ X 型安装）K9——内、外圈间带隔圈的两套圆锥滚子轴承成对安装以承受单向轴向载荷.K10——内、外圈间带隔圈的两套圆锥滚子轴承按无游隙背靠背安装（ O 型安装）K11——外圈间带隔圈的两套圆锥滚子轴承按无游隙面对面安装（ X 型安装）.成对或成组配置的轴承,需要包装在一起交货,或者标明是属于一对.不同组的轴承不可互换.在安装属于同一组的轴承时,安装时应按照记号和定位线进行.若各成对轴承按一定轴向或径向游隙量配置时,其游隙应接在 K 技术条件之后按（ 7 ）项中第 1 条 2 ）标明.例如, 31314A .K11.A100.140 表示两套 31314 A 单列圆锥滚子轴承,面对面安装,外圈间带一定距离隔圈,轴承装配前轴向游隙在 100 μ m 到 140 μ m 之间,装配后游隙为零.通用配对型轴承可任意（串联,面对面或背靠背）配对安装,后置代号为 UA 、 UO 和 UL . .UA——在轴承面对面或背靠背安装时有小的轴向游隙..UO——在轴承面对面或背靠背安装时无游隙..UL——在轴承面对面或背靠背安装时有轻度预过盈.例如, B 7004C .TPA.P4.K5.UL表示主轴用接触角为 15o 的角接触球轴承,酚醛层压布管直兜孔实体保持架,外圈引导,轴承公差等级 4 级,内径和外径公差缩小,成对安装的通用型结构,轴承在背靠背或面对面安装时有轻度预过盈后置代号—机床主轴轴承KTPA.HG 夹布交本兜孔实体保持架,外圈引导,精度等级 HG . TPA.HG.K5.UL 夹布交本兜孔实体保持架,外圈引导,精度等级 HG ,轴承外径和内径公差缩小,成对安装的通体结构,轴承在面对面或背对背安装有轻度予过盈. TPA.P2.K5.UL 夹布交本兜孔实体保持架,外圈引导,精度等级 HG ,轴承外径和内径公差缩小,成对安装的通体结构,轴承在面对面或背对背安装有轻度予过盈.TPA.P2 UL 夹布交本兜孔实体保持架,外圈引导,精度等级 HG ,轴承外径和内径公差缩小,成对安装的通体结构,轴承在面对面或背对背安装有轻度予过盈 .后置代号—机床主轴轴承TPA.P2.K5.UL 夹布交本兜孔实体保持架,外圈引导,精度等级 HG ,成对安装的通用结构,轴承在面对面或背对背安装有轻度予过盈 .C coulact angle / 接触角 15' 'C .D coulact angle / 接触角 25' 'C .P4S toerance class P4S .。
轴承型号的含义及其说明
轴承型号的含义及其说明轴承是当代机械设备中一种重要的零部件，它的主要功能是支撑机械旋转体，降低其传动过程中的摩擦系数，保证回转精度。
轴承的代号分为前置代号、基本代号、后置代号，其主要功能如下：A前置代号：是轴承在结构形状、尺寸、公差、技术要求等有改变时区分使用，用字母标示。
如用L表示可分离轴承的可分离套圈；K 表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的；B基本代号：基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，是轴承代号的基础。
基本代号有轴承类型代号、尺寸系列代号和内径代号3部分构成：类型代号-尺寸系列代号-内径代号（2位数）；进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200轴承，6代表深沟球轴承，NU，NJ则代表圆柱滚子轴承）：1-调心球轴承2-调心滚子轴承3-圆锥滚子轴承4-双列深沟球轴承5-推力球轴承6-深沟球轴承7-角接触球轴承N-圆柱滚子轴承NA-滚针轴承QJ-四点接触球轴承基本代号的编制规则1、轴承内径用基本代号右起第一、H位数字表示。
对常用内径d=20~480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。
对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。
对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272--93。
2、轴承的直径系列用基本代号右起第三位数字表示。
例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。
各系列之间的尺寸对比如下图所示。
推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
3、轴承的宽度系列用基本代号右起第四位数字表示。
当宽度直径系列的对比列为0系列时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
轴承型号后面的字母是什么意思
轴承型号后面的字母是什么意思
作者：admin 来源：本站发表时间：2011-5-17 17:05:45 点击：208
轴承型号后面的字母是什么意思？这是很多不大了解轴承的人都会问的一个问题。
如果轴承的型号单单就只是几个数字，那么就不会有么问题了。
大多数人搞不清楚轴承的型号都是因为轴承型号前面和后面的那些英文字母。
这些英文字母就是轴承型号的前置代号，和后置代号。
轴承型号一般由前置代号，基本代号和后置代号组成。
下面我分别展开说一下。
轴承的前置代号：L-可分离轴承的可分离的外圈；R-不带可分离内圈或外圈的；K-滚子和保持架组件；WS-推力圆柱滚子轴承轴圈；GS-推力圆柱滚子轴承座圈；LR-带可分离的内圈或外圈于滚动体组件轴承。
轴承的后置代号：AC-公称接触角a=25°的角接触球轴承；B-①公称接触角a=40°的角接触球轴承②接触角加大的圆锥滚子轴承；C-①公称接触角a=15°的角接触球轴承②调心滚子轴承设计改变；E-加强形内圈无挡边圆柱滚子轴承；ZW-双列滚针保持架组件；K-圆锥孔轴承，锥度1：12；K30--圆锥孔轴承，锥度1：30；-2K-双锥孔轴承，锥度1:12；-RS-轴承一面带密封圈（接触式）；-RZ-轴承一面带密封圈（非接触式）；-Z-轴承一面带防尘盖；Q-请同时提保持架；M-黄铜尸体保持架；L-轻合金尸体保持架；T-酚醛层压布管实体保持架；J-铜板冲压保持架；W-焊接保持架；/P5-精度等级为5级；/C1-游隙符合1组标准；/C9-轴承游隙为非标准；/DB-背背靠背成对安装轴承；/DF-面对面成对安装轴承…
轴承型号后面的字母是什么意思?我就先简单的说到这里吧！。
各类轴承后缀字母含义
各类轴承后缀字母含义ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计。
E——轴承一侧有装球口，可装较多钢球，调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
外部设计CA，CB，CC——通用配对型单列角接触球轴承-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS——轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。
-RS1——轴承一面具有衬钢板合成橡胶接触式密封。
-2RS1——轴承两面具有RS1密封。
-2RS——轴承（滚针轴承）两面具有RS密封。
-RZ——轴承一面具有衬钢板合成橡胶的低摩擦密封。
-2RZ——轴承两面具有RZ密封。
X——1.基本尺寸经修正以符合ISO标准；2.柱形滚动面Z——轴承一面具有防尘盖（非摩擦密封）。
轴承型号含义
轴承型号含义
轴承型号的含义：
1、第一个数字或第一个字母或字母组合表示轴承类型。
2、后面两位数字确定ISO尺寸系列;第一位数字代表宽度或高度系列(分别是尺寸B、T或H)，第二位数代表直径系列(尺寸D) 。
3、基本型号的最后两位数字是轴承的尺寸代号;乘以5就能得出以毫米为单位的内径。
注意：
1、在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在表中放在括号里。
2、对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。
尺寸与轴承型号的其余部分用斜线分开。
3、偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。
该内径标志是基本型号的一部分，它与基本型号之间用斜线分开。
扩展资料：
举例子：按照GB/T283标准规定，6208它的含义是：
6——深沟球轴承
2——尺寸系列
08——轴承内孔直径8*5=40
Z——后置代号，表示轴承的内部结构变化，密封防尘与外部形
状化，保持架及材料，公差等级等。
Z表示单面带防尘罩，ZZ也就是2Z，表示双面带防尘罩；E表示该轴承保持架经过磷化处理。
轴承型号含义大全
轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD（参见NSK综合样本B239页）四联组合：DFF,DFT（参见NSK综合样本B239页）接触角代号A角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
轴承型号含义大全
轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD四联组合：DFF,DFTA角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
轴承代号意义
轴承一、轴承后面代号的含义：.B--40°接触角；A--25°接触角；C--15°接触角；J--击压钢保持架；LI--机削铜合金保持架；DB--背对背配置；DF--面对面配置；CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
轴承型号字母代表意思-学习文件
轴承型号字母代表意思-学习文件轴承型号中经常有很多英文字母，代表的什么意思？没有最好答案具体什么字母才好解答,每个品牌都不同样1) 前置代号GS——推力圆柱滚子,推力滚针轴承座圈。
例:GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子以及保持架的组合件里。
例:K81170。
K-——切合AFBMA标准系列英制圆锥滚子轴承带滚子以及保持架组件的内圈(内锥体)或外圈(锥环)。
例:K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。
例:LNU207——圆柱滚子轴承NU207的内圈。
L30207——圆锥滚子轴承30207的外圈。
R——除去单一内圈或外圈的分离型轴承。
例:RNU207——圆柱滚子轴承NU207带滚子以及保持架组合件的外圈。
R30207——圆锥滚子轴承以及保持架组件的内圈。
WS——推力圆柱滚子,推力滚针轴圈。
例:WS81107——推力圆柱滚子轴承81107的轴圈。
2.后置代号如果轴承代号中有数个后置代号,则这些个后置代号按以下顺序分组排列:(1)内部预设,(2)外部预设,(3)保持架,(4)其他特点。
(1)(2)(3)组中的后置代号与基本代号之间留出半个汉字距;(2)组中的防尘盖以及密封圈的后置代号则是例外,在后置代号前面置一个连字符“-”;(4)组中的后置代号前面置一斜线。
斜线也用来隔离下列两种情况下的两个(4)组后置代号:a. 第一个后置代号以数字末端以及第二个后置代号以数字开首时。
例:6205/P53/223316。
B. 表示压缩以及(/或)移动游隙规模的后置代号后再跟一表示润滑脂类型的后置代号,若省略斜线会引起混淆时。
例;6205-2Z/C2L/HT42(=C2L+HT42)。
(1) 内部预设A,B,C,D,E——当没事了的内部结构有变动时,这些个后置代号及其组合一般构成轴承系列代号的一部门,他们通常只在过渡期使用,过渡期之后即略去不用。
轴承型号字母代号表示什么资料
轴承型号字母代号表示什么CA 可任意（同向串对，面对面或者背靠背）CB 配对安装的单列角接触球轴承CC 背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）G 可任意（同向串连，背靠背，面对面）配对安装的单列角接触轴承。
面对面或者背靠背排列时，轴承内有一定的安装前轴向间隙GA 可随意（串联，背靠背，面对面）GB 配对安装的单列角接触轴承GC 面对面或者背靠背排列时，轴承内有较轻（GA）中等（GB）或者较重（GC）预负荷K 锥形内孔，直径锥度1：20K30 锥形内孔，直径锥度1：30-LS 轴承一侧具接触式油封，内圈无油封凸槽-2LS 轴承二侧LS油封N 外圈圆柱面有止动槽N2 外圈上有二个定位槽（成180度）PP 轴承（支承滚轮轴承，凸轮随动轴承）二侧具接触式油封RS 轴承（滚针轴承）一侧具有合成橡胶或聚氢基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承（滚针轴承）两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶擦油封-2RZ 轴承两侧具RZ油封X1：基本尺寸经修正后符合ISO标准2：柱行滚动面（支承滚轮轴承，凸轮随动轴承）-Z 轴承一侧具防尘盖（非摩擦油封）-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位置止动槽异侧2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-2Z，且带止动圈-2ZNR 同-2ZN，且带止动圈保持架F 钢活特殊铁制造机保持架J 钢板冲压成行保持架L 轻合金机削保持架M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 满滚子轴承（无保持架）VH 由非分离型滚子祝贺件结构成的满滚子轴承（圆柱滚子轴承）轴承精度P4 尺寸精度符合ISO4级公差（比P5级精密）P4A 尺寸精度符合ISO4级公差，运动精度相当于AFBMA标准ABEC9级P5 尺寸及运动精度符合ISO5级公差（精度高于P6）P6 尺寸及运动精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级，运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或者P6结合时，间隙后缀省去C。
轴承型号字母代号表示什么
轴承型号字母代号表示什么CA 可任意（同向串对，面对面或者背靠背）CB 配对安装的单列角接触球轴承CC 背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）G 可任意（同向串连，背靠背，面对面）配对安装的单列角接触轴承。
面对面或者背靠背排列时，轴承内有一定的安装前轴向间隙GA 可随意（串联，背靠背，面对面）GB 配对安装的单列角接触轴承GC 面对面或者背靠背排列时，轴承内有较轻（GA）中等（GB）或者较重（GC）预负荷K 锥形内孔，直径锥度1：20K30 锥形内孔，直径锥度1：30-LS 轴承一侧具接触式油封，内圈无油封凸槽-2LS 轴承二侧LS油封N 外圈圆柱面有止动槽N2 外圈上有二个定位槽（成180度）PP 轴承（支承滚轮轴承，凸轮随动轴承）二侧具接触式油封RS 轴承（滚针轴承）一侧具有合成橡胶或聚氢基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承（滚针轴承）两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶擦油封-2RZ 轴承两侧具RZ油封X1：基本尺寸经修正后符合ISO标准2：柱行滚动面（支承滚轮轴承，凸轮随动轴承）-Z 轴承一侧具防尘盖（非摩擦油封）-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位置止动槽异侧2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-2Z，且带止动圈-2ZNR 同-2ZN，且带止动圈保持架F 钢活特殊铁制造机保持架J 钢板冲压成行保持架L 轻合金机削保持架M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 满滚子轴承（无保持架）VH 由非分离型滚子祝贺件结构成的满滚子轴承（圆柱滚子轴承）轴承精度P4 尺寸精度符合ISO4级公差（比P5级精密）P4A 尺寸精度符合ISO4级公差，运动精度相当于AFBMA标准ABEC9级P5 尺寸及运动精度符合ISO5级公差（精度高于P6）P6 尺寸及运动精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级，运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或者P6结合时，间隙后缀省去C。
轴承型号--字母含义
轴承型号字母含义1 内部结构A ——内部设计与标准不同的轴承。
A ——角接触球轴承,接触角为 30度。
A5——角接触球轴承,接触角为 25度。
B ——角接触球轴承,接触角为 40度。
C ——角接触球轴承,接触角为 15度。
C ——圆锥滚子轴承,接触角为 20度。
D ——圆锥滚子轴承,接触角为 28度。
C , CA (带黄铜实体保持架, CD (带冲压保持架——高负载调心滚子轴承。
E ——高负载圆柱滚子轴承。
H ——高负载推力调心滚子轴承。
J ——圆锥滚子轴承的外圈滚道的小端径,角度,外圈宽度与 ISO 规定一致。
(2材料g ——套圈,滚动体为渗碳钢。
H ——套圈,滚动体为不锈钢。
(3保持架M ——铜合金实体保持架。
T ——合成树脂保持架。
W ——冲压保持架。
V ——无保持架。
(4密封圈,防尘盖Z , ZS ——一面带钢板防尘盖。
ZZ , ZZS ——两面带钢板防尘盖。
D , DU ——一面带接触式橡胶密封圈。
DD , DDU ——两面带接触式橡胶密封圈。
V ——一面带非接触式橡胶密封圈。
VV ——两面带非接触式橡胶密封圈。
(5套圈形状K ——圆锥孔,锥度 1:12。
K30——圆锥孔,锥度 1:30。
E ——套圈上有切口或油孔。
E4——外圈上带油槽,油孔。
N ——外圈外径带止动槽。
NR ——外圈外径带止动槽,止动环。
(6配合及衬垫DB ——背靠背成对安装。
DF ——面对面成对安装。
DT ——串联成对安装。
+K——外圈带衬垫。
+L——内圈带衬垫。
+KL——内,外圈带衬垫。
(7游隙C1——向心轴承径向游隙,比 C2游隙小。
C2——向心轴承径向游隙,比标准游隙小。
CN (省略——向心轴承径向标准游隙。
C3——向心轴承径向游隙,比标准游隙大。
C4——向心轴承径向游隙,比 C3游隙大。
C5——向心轴承径向游隙,比 C4游隙大。
CC1——圆柱滚子轴承(不可互换径向游隙,比 CC2游隙小。
CC2——圆柱滚子轴承(不可互换径向游隙,比标准游隙小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承型号字母含义
1）内部结构
A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度。
B——角接触球轴承，接触角为40度。
C——角接触球轴承，接触角为15度。
C——圆锥滚子轴承，接触角为20度。
D——圆锥滚子轴承，接触角为28度。
C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承。
H——高负载推力调心滚子轴承。
J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。
（2）材料
g——套圈，滚动体为渗碳钢。
H——套圈，滚动体为不锈钢。
（3）保持架
M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
（4）密封圈，防尘盖
Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（5）套圈形状
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
（6）配合及衬垫
DB——背靠背成对安装。
DF——面对面成对安装。
DT——串联成对安装。
+K——外圈带衬垫。
+L——内圈带衬垫。
+KL——内，外圈带衬垫。
（7）游隙
C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。
CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
MC1——小型，微型球轴承径向游隙，比MC2游隙小。
MC2——小型，微型球轴承径向游隙，比MC3游隙小。
MC3——小型，微型球轴承径向游隙标准游隙。
MC4——小型，微型球轴承径向游隙，比MC3游隙大。
MC5——小型，微型球轴承径向游隙，比MC4游隙大。
MC6——小型，微型球轴承径向游隙，比MC5游隙大。
CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙。
CT——电机用圆柱滚子轴承的径向游隙。
（8）公差等级
P0（省略）——公差等级符合JIS标准规定的0级。
P6——公差等级符合JIS标准规定的6级。
P6X——公差等级符合JIS标准规定的6X级。
P5——公差等级符合JIS标准规定的5级。
P4——公差等级符合JIS标准规定的4级。
P2——公差等级符合JIS标准规定的2级。
（9）特殊规格
X26——使用温度限制在150摄氏度以下。
X28——使用温度限制在200摄氏度以下。
X29——使用温度限制在250摄氏度以下。
S11——调心滚子轴承，使用温度限制在200摄氏度以下。
