电阻器识别与检测

电子产品工艺（第3版）项目三 元器件识别与检测
（2）电阻器的代换 ①选取阻值相等或最相近的。 ②功率选取是能大勿小，最好相同。 ③电阻精度宁高勿低。 ④外形大小应相符。
电子产品工艺（第3版）项目三 元器件识别与检测
6．可变电阻器 （1）可变电阻器的分类
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
7．敏感电阻器 （1）热敏电阻器。热敏电阻器的阻值是随着环境和 电路工作温度变化而变化的。它有两种类型，一种是正 温度系数型（PTC），另一种是负系数型（NTC）。
电子产品工艺（第3版）项目三 元器件识别与检测
（2）光敏电阻。光敏电阻是应用半导体光电效应原 理制成的一种器件。其阻值随入射光的强弱而改变，当 光敏电阻受到光照时，半导体产生大量载流子，使光敏 电阻的电阻率减少；而当光敏电阻无光照射时，光敏电 阻呈高阻状态。
3.电阻器的标志方法 在电阻器上标注有电阻器的主要参数，如标称值、 允许偏差等，以便在使用中能识别。电阻器的标志方法 主要有直标法、方字符号法、色标法以及数码表示法。
电子产品工艺（第3版）项目三 元器件识别与检测
（1）直标法 用阿拉伯数字表示和单位符号（Ω、kΩ、MΩ）在 电阻体表面直接标出阻值，用百分数标出允许偏差的方 法称为直标法。例如：24KΩ，±10%。
电子产品工艺（第3版）项目三 元器件识别与检测
（4）数码表示法 用三位数码表示电阻器标称值的方法称为数码表示 法，简称数码法。数码是从左向右的。第一、二位数字 为有效数，第三位是乘数(或为零的个数)，单位为Ω。 其允许偏差通常用文字符号表示。数码法主要用于小体 积的电阻器。 例如： ，误差为±10%；
，误差为±5%。
电子产品工艺（第3版）项目三 元器件识别与检测
4.电阻器的质量判别 （1）外观检查，从外观检查电阻体表面有无烧焦、断 裂，引线有无折断现象。 对于在路的电阻器，可能出现松动、虚焊、假焊等现 象，可用手轻轻地摇动引线进行检查，也可用万用表Ω档 测量，有问题就会发现指针指示不稳定。
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
5.电阻器的选用 选用电阻器应根据电子产品整机的使用条件和电路中 的具体要求，从电气性能到经济价值等方面综合考虑。不 要片面采用高精度和非标准系列的电阻产品。
电子产品工艺（第3版）项目三 元器件识别与检测
（1）电阻器选用基本原则： ① 在选用电阻器时必需首先了解电子产品整机工作 环境条件，然后与电阻器技术性能中所列的工作环境条 件相对照，从中选用条件相一致的电阻。 ② 要了解电子产品整机工作状态。 ③ 既要从技术性能考虑满足电路技术以保证整机的 正常工作，又要从经济上考虑其价格、成本，还要考虑 其货源和供应情况。 ④ 根据不同的用途选用。
电子产品工艺（第3版）项目三 元器件识别与检测

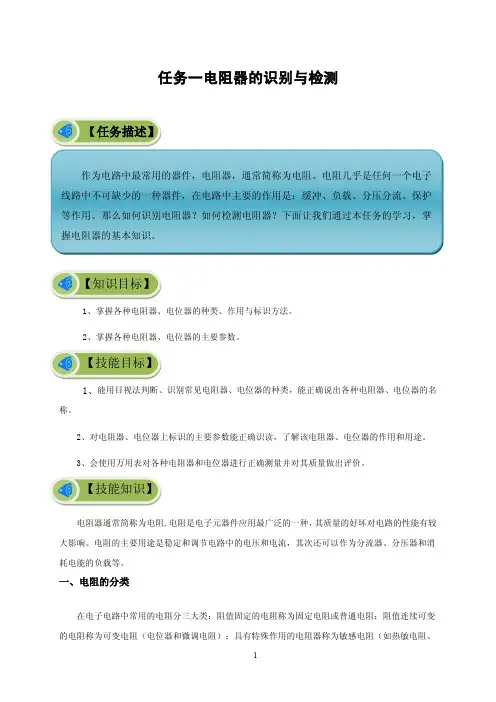

电阻器识别与检测
当电流流经导体时，导体对电流的阻力作用 称为电阻。在电路中具有电阻作用的元件称为电 阻器。加在电阻两端的电压与通过电阻器的电流 之比，称为电阻器的阻值，用R表示，单位为Ω （欧姆）。
电子产品工艺（第3版）项目三 元器件识别与检测
1.电阻器的分类及命名 （1）电阻器的命名方法
②五色环。精密电阻大多用五色环色标法来标注。 五色环的前三条色环表示阻值的有效数字，第四条色环 表示阻值乘数，第五条色环表示阻值允许偏差范围。如 图3.1.4(b)所示。
17.5Ω，±2%
电子产品工艺（第3版）项目三 元器件识别与检测
③三色环色标法。有时电阻也用三色环色标法来标 注。其实三色环色标法与四色环色标法是一样的只是第 四条色环为无色，其允许偏差为±20%。
电子产品工艺（第3版）项目三 元器件识别与检测
⑤ 阻值应选取最靠近计算值的一个标称值。 ⑥ 电阻器的额定功率选取一个比计算的耗散功率大 一些（1.5～2倍）的标称值。 ⑦ 电阻器的耐压也应充分考虑，选取比额定值大一 些的，否则会引起电阻器击穿、烧坏。 ⑧选用时，不仅要求其各项参数符合电路的使用条 件，还要考虑外形尺寸、散热等因素。
电子产品工艺（第3版）项目三 元器件识别与检测
①四色环。普通电阻大多用四色环色标法来标注。四 色环的前两条色环表示阻值的有效数字，第三条色环表 示阻值的乘数（数量级），第四条色环表示阻值的允许 偏差范围。如图3.1.4 (a)所示。
47000Ω，±10%
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
（3）常见电阻器
（a）碳膜电阻器
（b）金属膜电阻器
（c）金属玻璃釉电阻器
电子产品工艺（第3版）项目三 元器件识别与检测
（d）水泥电阻器
Leabharlann Baidu
（e）排电阻器
（f）线绕电阻器
电子产品工艺（第3版）项目三 元器件识别与检测
2.电阻器的额定功率的图形符号
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
（2）文字符号法 用阿拉伯数字和文字符号有规律的组合起来，表示 标称值和允许偏差的方法称为文字符号法。
电子产品工艺（第3版）项目三 元器件识别与检测
（3）色标法 色标法是指用不同颜色表示元件不同参数的方法。 在电阻器上，不同的颜色代表不同的标称值和偏差。
电子产品工艺（第3版）项目三 元器件识别与检测
③ 金、银不为首环，见表3.1.6。 ④ 橙、黄及灰色不为末尾环，见表3.1.6。 ⑤ 当判别首尾难分、色彩难辨的色环电阻器时，可 将读数与万用表实际测量值比较后再进行判断。其中与万 用表实际测量值相近的读数正确。另外还应注意银环容易 氧化发黑，但其又与油漆的黑色不一样，没有光泽。
（2）电位器的结构及工作原理
电子产品工艺（第3版）项目三 元器件识别与检测
（3）电位器的质量判定 ①用万用表Ω档测量电位器的两个固定(A、B)端， 其阻值应为电位器的标称值或接近其标称值。 ②测量某一固定端与可调端(A、C或B、C)之间的电 阻，反复慢慢旋转电位器转轴，观察指针是否连续、均匀 变化。如果指针不动或跳动则说明电位器有问题或损坏。 ③测量各端子与外壳是否绝缘。
电子产品工艺（第3版）项目三 元器件识别与检测
（3）压敏电阻器。压敏电阻器其伏安特性是非线性 的，对外加电压非常敏感，当电阻器两端电压增加到某 一特定值时，其电阻值即急剧减小。
电子产品工艺（第3版）项目三 元器件识别与检测
2）敏感电阻器检测 （1）热敏电阻器的检测 热敏电阻器的检测，将万用表置于电阻档，用两表笔 分别接热敏电阻器的两引脚，同时用电吹风给热敏电阻器 加热，调节电吹风的加热距离观察万用表的指针变化所示。 （2）光敏电阻器的检测 光敏电阻器的检测与热敏电阻的检测类似，用两表笔 分别接光敏电阻器的两引脚，同时用可调台灯给光敏电阻 器进行光照，调节可调台灯改变灯泡的强弱观察万用表的 指针变化。
电子产品工艺（第3版）项目三 元器件识别与检测
色环电阻器第一条色环的判别方法： ① 一般第一条色环紧靠端面，如图3.1.4（a）所 示的黄色和如图3.1.4（b）所示的棕色。
电子产品工艺（第3版）项目三 元器件识别与检测
② 末尾环与其它环间距要稍大一些，如图3.1.4（a） 所示的银色和如图3.1.4（b）所示的红色。
电子产品工艺（第3版）项目三 元器件识别与检测
（2）电阻器的分类 电阻器可分为固定电阻器、可变电阻器和敏感电阻器 三大类。固定电阻器是指阻值固定不变的电阻器，通常简 称为电阻。主要用于阻值固定而不需要调节变动的电路中。 可变电阻器又称变阻器或电位器，主要用在阻值需要 经常变动的电路中，用来调节音量、音调、电流、电压等。 敏感电阻器是指其阻值对某些物理量表现敏感的电阻 元件。 按其材料结构，可分为合金型、薄膜型和合成型三类。 合金型电阻包括线绕电阻和块金属膜电阻；薄膜型电阻包 括热分解碳膜、金属膜、金属氧化膜、化学沉积膜等；合 成型电阻包括合成碳膜、合成实芯、金属玻璃釉电阻等。
（2）阻值检查 电阻内部损坏或阻值变化较大，可通过万用表Ω档测量 来核对。合格的电阻值应该稳定在允许的误差范围内，若 超出误差范围或阻值不稳定，则说明电阻不正常，不能选 用。 ，误差为±5%
电子产品工艺（第3版）项目三 元器件识别与检测
（3）电阻器测量注意事项： ①严禁带电测量。 ②选择合适的量程并校零，使指针落在表盘的中间 区域，减少读数误差。 ③用手捏住电阻的一端引脚进行测量，不能用手捏 住电阻体，防止人体电阻短路影响测量结果。
