电阻器识别与检测

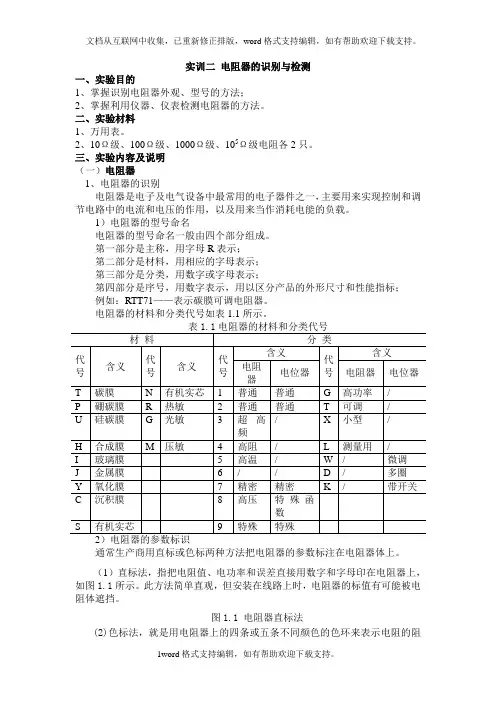

实训3、电阻的识别与检测
实训二电阻器的识别与检测一、实验目的1、掌握识别电阻器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器的方法。
二、实验材料1、万用表。
2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。
三、实验内容及说明（一）电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。
1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。
第一部分是主称，用字母R表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如：RTT71——表示碳膜可调电阻器。
电阻器的材料和分类代号如表1.1所示。
通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。
（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。
此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。
图1.1 电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。
四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。
例如：四条色环：红紫橙金2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2所示。
图1.2 电阻器色标法色环的含义如表1.2所示。
在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。
电阻器的识别与检测
电阻器在电子电路中有着广泛的应用，主要包括以下几个方面
电阻器的应用
分压和限流：在电路中，电阻器可以用于分压和限流，以调节电路中的电压和电流大小。例如，在LED灯等应用中，电阻器可以用于限制电流，保护LED灯不会因为过高的电流而损坏
模拟电路参数：在模拟电路中，电阻器可以用于模拟电路参数，例如电阻、电容等。这些参数可以通过调整电阻器的阻值来模拟不同的电路行为
PART 4
电阻器的识别
电阻器的识别
1. 电阻器的种类
电阻器有多种类型，包括碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。不同类型的电阻具有不同的特性，如精度、温度系数、稳定性等，因此需要根据实际需求选择合适的电阻器
电阻器的识别
2. 电阻器的参数
电阻器的参数包括阻值、误差、功率、温度系数等。其中，阻值是电阻器最重要的参数，表示电阻器对电流的阻碍程度；误差表示阻值的准确度，一般以百分比表示；功率表示电阻器所能承受的最大功率；温度系数表示电阻器的阻值随温度变化的程度
误差：对于一些需要高精度的应用，需要选择具有较低误差的电阻器
功率：需要考虑电阻器的功率是否符合应用的需求。如果电路中的电流较大，则需要选择具有较高功率的电阻器
温度系数：对于一些需要温度补偿的应用，需要选择具有较低温度系数的电阻器
PART 9
总结
总结
2024/3/31
26
电阻器是电子电路中不可或缺的元件之一，它具有多种应用场景，需要根据实际需求进行合理选择和运用
(1)电阻的标称值
电阻规范的阻值目前是由部颁标准规定的
电阻的阻值与允许误差的标识一般可用直标法和色标法来标注
2.电阻的分类
(2)定功率
在交流或者直流电路中，在环境条件为一个标准大气压和产品标准规定的温度下，电阻能长期连续负荷而不改变其性能时所允许消耗的最大功率称为额定功率
电阻器的识别和检测
电阻器旳型号命名及意义
• 二、电阻器旳 主要性能参数
• 1、标称阻值
• 它表达在电阻器表面所标出阻值（对热敏电阻器则 指25度时旳阻值）叫电阻器旳标称阻值。
• 国标一般标称阻值有E6,E12,E24等3种 • E6为Ⅰ级正负5%. E12为Ⅱ级正负10%. • E24为Ⅲ级正负20%。 • 2、允许偏差
• 允许偏差一般可分为对称偏差和不对称偏差，大部 分用旳对称偏差，其要求为：
• 精密偏差：±0.5%；±1%；±2%； • 一般偏差：±5%；±10%；±20%
• 3、额定功率 • 不不小于1W旳电阻器在电路图中不标额定功
率
• ，不小于1W旳电阻器用啊拉伯数字表达。 • 图形符号如图
• 三、电阻器参数辨认措施 • 1、直标法----用数字直接标在电阻体上。 • 如6.8KΩ±5% • 2、文字符号法----电阻器阻值用文字符号表达。如
10R表达10Ω、5K1表达5.1KΩ； • 3、色标法-----用不同颜色旳色环或色点表达阻值旳
课题二 电阻器旳辨认与检测
• 电阻器分类（三大类） • 电阻器-【固定电阻器】-【可变电阻器】• 【敏感电阻器】 • 1.固定电阻器-{线绕电阻器}-{非线绕电阻器} • 下面常见电阻器旳实物外形及电路符号 • 如下图
• 一、电阻器旳型号命名措施
• 第一部分：主称用字母R表达电阻器。 • 第二部分：材料用字母表达（J.T.等）。 • 第三部分：分类用数字或字母表达。 • 第四部分：序号用数字表达，以区别外形尺寸
措施。
电阻器的识别与检测
颜色 有效数 乘数 允许偏差黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金— 银— 无色 —
100
—
101
±1%
102
±2%
103
—
104
—
105 ±0.5%
106 ±0.2%
107 ±0.1%
108
—
109 +5~-20%
（1）金、银和无色不能作为有效数环； 当它出现在电阻色环两端时即可确定 为允许偏差色环。
（2）黑、橙、黄和灰色不能作为允 许偏差环，当它出现在电阻色环两 端时即可确定为第一色环。
（3）无色不能代表乘数环。
（4）四色环电阻器的误差环通常为金； 五色环电阻器的误差环通常为棕。
三、电阻器的参数识别方法
3、色标法（5环电阻器） 用不同颜色的色环或色点表示阻值的方法。
电阻器外形尺寸与额定功率间的对应关系（金属膜电阻器 ）
表1.4 电阻器外形尺寸与额定功率间的对应关系
额定功率
0.125W 0.25W 0.5W
1W 2W
外形尺寸
最大尺寸
最大长度
2.2
7.0
2.8
8.0
4.2
10.8
6.6
13
8.6
18.5
三、电阻器的参数识别方法
1、直标法
将电阻器的标称阻值和允许偏差直接用数字标在电阻器表面上。
三、电阻器的参数识别方法
四色环电阻器的识别
第四色环 ：金（允许偏差±5%） 第三色环：红（乘数102） 第二色环：黑（有效数 0） 有效数 第一色环：棕（有效数 1）
10×102Ω±5%=1KΩ±5%
电阻器、电位器、电容器的识别与检测
3、电阻的主要性能参数
电阻上标注的阻值
A.标称阻值和允许偏差 B.额定功率 C.温度系数
4、什么是电阻的额定功率?
在产品标准规定的大气压和额定温度下，电阻所允
带开关电位器的检测
除进行标称值检测外应检测开关。旋转电位器轴柄，接通
或断开开关时应能听到清脆的“喀哒”声。置万用表于R
1Ω挡，两表笔分别接触开关的外接焊片，接通时电阻值应 为0Ω，断开时应为无穷大，否则开关损坏。
检测外壳与引脚间的绝缘性能
置万用表于R 10kΩ挡，一只表笔接触电位器外壳，另一只表
• 用模拟万用表测量前，首先要对欧姆档进行调零。当不能调 到零点时表示电池不足，应更换电池。选择量程时应尽可能 让指针指在表盘的中部，以提高准确度。
用万用表测量电阻阻值时应注意
• 测量电阻，特别是大电阻时，千万不能用手抓着电阻的两端 进行测量，否则会影响测量的精度。（为什么？）
• 在电路中测量电阻时，不允许带电测量，且应断开电阻的一 端，防止其它元件的并联影响，如电路中有电容时，应将电 容放电后再测量。
4、电容参数的标识--数码表示法
独石电容器 容量为 10×105pF=1μF
4、电容参数的标识 这是一只钽电容器，电容量多大?
5、用万用表检测电容
大致判别电容量的大小 一般用于判别1微法以上的电解电容 检测电容有无漏电、开路、击穿
谢谢聆听
汇报人姓名
2020/01/01
笔分别接触电位器的各引脚，测得阻值都应为无穷大，否则 存在短路或绝缘不好。

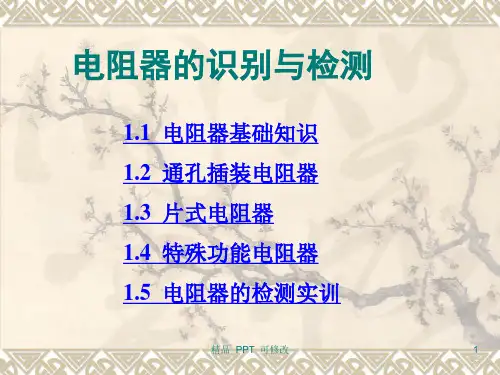

电阻的识别与检测(最新)
1.1 电阻器基础知识 1.2 通孔插装电阻器 1.3 片式电阻器 1.4 特殊功能电阻器 1.5 电阻器的检测实训
精品 PPT 可修改
1
1.1 电阻器基础知识
1.1.1 电阻器的功能
当电流流过导体时，导体对电流的阻力作用称为电阻， 用符号R表示。在电路中起电阻作用的元件称为电阻 器，简称电阻 。
精品 PPT 可修改
15
（2）圆柱形电阻器标称数值的标注。 圆柱形电阻器用三位、四位或五位色环表示阻值的大 小，每位色环所代表的意义与通孔插装色环电阻完全 一样。
4．主要技术参数
精品 PPT 可修改
16
5．片式电阻器的焊端结构 片状SMT电阻器的电极焊端一般由三层金属构成
精品 PPT 可修改
17
1．力敏电阻器 力敏电阻器是一种能将机械力转换为电信号的特殊元 件。 2．磁敏电阻器 磁敏电阻器是采用锑化铟（InSb）或砷化铟（InAs） 等材料，根据半导体的磁阻效应制成的敏感电阻器。
精品 PPT 可修改
25
1.4.6 水泥电阻器和熔断电阻器 1．水泥电阻
精品 PPT 可修改
水泥电阻 器有普通 水泥电阻 器和水泥 线绕电阻 器两类。 水泥线绕 电阻器属 于功率较 大的电阻， 能够允许 较大电流 的通过。
1.3.2 片式排电阻（电阻网络）
排电阻也称电阻网络或集成电阻，简称排阻，它是将 多个参数与性能一致的电阻，按预定的配置要求连接 后置于一个组装体内的电阻网络。
精品 PPT 可修改
18
1.4 特殊功能电阻器
1.4.1 热敏电阻器
热敏电阻器是电阻值随温 度变化而变化的敏感元件。
电阻值随温度上升而增加 的是正温度系数（PTC） 热敏电阻器；
电阻、电容、电感和变压器的识别与检测
电感的电感量与品质因数
电感量：表示电感元件储存磁场的能力，单位是亨 利（H）
品质因数：表示电感元件的效率，是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查：观察电感的外观，是否有损坏或异常情况。 电阻测量：使用万用表测量电感的电阻值，以判断其是否正常。 感量测试：使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试：检查电感的匝间是否短路，以确保电感正常工作。
电阻的阻值与精度
标称阻值：电阻上标注的数值，用于表示电阻的阻值 允许误差：实际阻值与标称阻值的偏差范围 精度等级：表示电阻阻值精度的等级，常见的有±5%、±10%、±20%等 温度系数：电阻值随温度变化的程度，是评估电阻性能的重要指标
电阻的检测方法
直接测量法：使用万用表直接测量电阻阻值
间接测量法：通过测量电路中电流和电压，利用欧姆定律计算电阻阻值
电容的容量与耐压
容量：表示电容器 储存电荷的能力， 通常以法拉（F）为 单位
耐压：表示电容器 能够承受的最大电 压，是电容器安全 运行的重要参数
容量与耐压的标识方 法：在电容器上通常 会标有容量和耐压值 ，这些数值对于选择 合适的电容器非常重 要
检测方法：通过使用万 用表等工具，可以测量 电容器的容量和耐压， 以确保其正常工作
漏电流过大：电容器的漏电流 超过允许值
绝缘电阻低：电容器绝缘性能 下降，导致电阻值降低
损耗过大：电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识：电感器通常用字母L表示，后面跟着数字或字母表示序号或种类。 单位：电感的国际单位是亨利（Henry），常用的单位还有毫亨（mH）和微亨（uH）。
电感的常见问题
5.1 电阻器的识别与检测
◆电阻器的识别电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。
电阻器的符号为“R”。
电阻器可以按照结构和材料划分。
按材料划分为碳膜电阻器，金属电阻器，线绕电阻器，热敏电阻器。
按结构划分为固定电阻器，可变电阻器，敏感电阻器。
电阻器的识别主要是识别阻值和允许误差，常用的方法有以下几种：1、直标法用阿拉伯数字和单位在电阻上直接表示出标称阻值和允许误差，优点是直观，缺点是小数点不易辨识。
2、色标法色标是用不同颜色的色环在电阻器表面标出阻值和误差，一般分为以下两种标法：（1）两位有效数字的色标法普通电阻器是用四条色环表示电阻器的参数。
从左到右观察色环的颜色，第一、第二色环表示阻值，第三色环表示倍率，第四色环表示允许误差。
（2）三位有效数字的色标法一般用于精密仪器，表示方法与意义和两位相同，不同之处为前三位表示阻值。
下图a是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
如图b中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。
如图c电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。
下图4-4是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图4-5中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。
颜色第一有效数字第二有效数字 第三有效数字 倍率 允许误差黑 0 0 0 10 棕 1 1 1 10 +-1% 红 2 2 2 10 +-2% 橙 3 3 3 10 黄 4 4 4 10 绿 5 5 5 10 +-0.5% 蓝 6 6 6 10 +-0.25% 紫 7 7 7 10 +-0.1% 灰 8 8 8 10 白 9 9 9 10 金10<图4-4><图4-5>银10◆电阻器的检测1、选择量程通过由大到小调整欧姆档的量程，使指针在表头中间区域。
常用电子元器件的识别与检测
常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。
本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。
2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。
电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。
电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。
在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。
下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。
（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。
从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。
电阻器第二个主要作用是产生降压的作用。
当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。
第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。
（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。
举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。
电阻的识别及检测
电阻器，通常简称为电阻，用大写字母R表示，是一个限流元件。
电阻一般是两个引脚，将电阻接在电路中，起到限制支路电流作用。
一、电阻的识别使用电阻，必须得知道如何认识电阻的大小。
每个电阻上都有色环，即根据色环法，来读取电阻的大小。
所谓的色环法就是用不同颜色的色标来表示电阻参数。
色环电阻有4个色环的，也有5个色环的，各个色环代表的意义如下表：根据电阻上的色环位置的不同，其代表的意义也不一样。
以五色环为例介绍每条色环的意义，如下图所示：在设计电路中使用的是常见的5色环电阻，颜色分别是棕、黑、黑、棕、棕。
第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。
如下图所示：根据色环表可得上图电阻值：100 ×101=1000ᾨ误差范围为正负10 ᾨ读取色环电阻的参数，首先要判断读数的方向。
一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。
判断好方向后，就可以从左向右读数。
二、电阻的分类1、碳膜电阻（RT）碳氢化合物在高温和真空中分解，使碳紧密附在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜的厚度和长度可以得到不同的阻值。
碳膜电阻器的阻值范围为1Ω~10MΩ。
额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
其特点具有极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。
价格低，制作容易，生产成本低，价格便宜，但体积较大。
相对于我们学生来说，碳膜电阻具有的价格低，是最实用的电阻。
也是使用范围最广的电阻，基本上每块电路板都有。
此外还有金属膜电阻（RJ）,金属氧化膜电阻（RY）,线绕电阻（RX）,有实心电阻{（RS）,熔断电阻（RF）,水泥电阻（RX）,零欧姆电阻等。
因为我们使用的是碳膜电阻，再此就不一一介绍了，有兴趣的同学可以自己去网上搜索相关资料。
三、电阻的检测在我们平时的使用中，我们不仅要学会电阻的识别，还要学会用专业仪器仪表来检测电阻的好坏。
电阻器的识别与检测
【思维导图】一、电阻器的基础知识1、电阻器的用途：稳定和调节电路中的电流和电压，电阻在电子产品中使用最多的是分压、降压、分流、限流、滤波（与电容组合）和阻抗匹配。
2、电阻器的分类、性能与特点常见固定电阻器的外形如图2—1（讲课时用实物和PPT结合演示）：图2—1 固定电阻器实物图可变电阻器的外形图（讲课时用结合实物和PPT结合演示）：图2—2 可变电阻器实物图敏感电阻的外形图（讲课时用结合实物和PPT结合演示）图2—3 敏感电阻器实物图常用电阻的性能与特点见表2—1电阻名称性能与特点碳膜电阻稳定性高，噪声小，应用广泛。
阻值范围：1Ω-10MΩ金属膜电阻体积小，噪声小，稳定性高，温度系数小,耐高温，精度高，但脉冲负载稳定性差。
阻值范围：0.1Ω-620MΩ线绕电阻体积小，噪声小，稳定性高，温度系数小,耐高温，精度很高，功率大（可达500W）。
但高频性能差，体积大，成本高。
阻值范围：0.1Ω-5MΩ金属氧化膜电阻除具有金属膜电阻的特点外，它比金属膜电阻的抗氧化性和热稳定性高，功率大（可达50KW），但阻值范围小，主要用来补充金属膜电阻的低阻部分。
阻值范围：1Ω-200KΩ合成实心电阻机械强度高，过负载能力较强，可靠性高，体积小，但噪音大，分布参数（L,C）大，对电压和温度的稳定性差。
阻值范围：4.7Ω-22MΩ合成碳膜电阻电阻阻值变化范围宽，价廉，但噪声大，频率特性差，电压稳定性低，抗湿性差，主要用来制造高压、高阻电阻。
10～106MΩ线绕电位器稳定性高，噪声小,温度系数小,耐高温，精度很高，功率较大（可达25W）。
但高频性能差，阻值范围小，耐磨性差，分辨率低，适用于高温大功率电路及精密调节场合。
阻值范围：4.7Ω～100KΩ合成碳膜电位器稳定性高，噪声小，分辨率高，阻值范围宽，寿命长，体积小，但抗注：用背景颜色可以区别电阻器的种类：浅色（淡绿、浅兰、浅棕）表示碳膜电阻器，红色、棕色表示金属膜电阻器，深绿、灰色表示线绕电阻器。
常用电阻的识别和检测
常用电阻的识别和检测
常用电阻的识别和检测可以通过以下方法进行：
1. 电阻色环识别：常用电阻的颜色环一般有四个或五个，可以通过读取颜色环的顺序和颜色来确定电阻的阻值。
常见的电阻色环识别公式为：R = (第1个颜色环值*10+第2个颜色环值) × (第3个颜色环值的10的幂)，单位为欧姆（Ω）。
2. 万用表测量：使用数字万用表可以直接测量电阻的阻值。
将电阻两端与万用表的两个探头相连接，选择合适的测量档位，在万用表上可以直接读取到电阻的阻值。
3. 电表测量：使用模拟电表可以通过调节电表的游标来逐步逼近电阻的阻值，然后读取电表上游标所指示的数值。
4. 桥式测量法：通过使用电阻桥或者LCR桥进行测量，可以得到电阻的准确阻值。
5. 谐振频率法：对于电感较大的电阻，可以通过测量其在不同频率下的阻抗来计算电阻的阻值。
在进行电阻的检测时，需要注意以下几点：
1. 在测量电阻值时，要确保电路中没有通电或电源已经关闭，以避免测量结果的误差。
2. 使用电表或万用表时，要选择合适的测量档位，以保证测量
精度。
3. 在进行测量时，要保证电阻的两端没有其他的并联或串联元件，以避免干扰测量结果。
4. 对于有较大电阻值的电阻，可以采用串联测量多个电阻并相加的方法，提高测量的精度。
总之，通过以上的方法，可以较为准确地识别和测量常用电阻的阻值。
电阻的识别和检测
电阻器的识别和检测一、电阻器的识别电阻的基本单位是欧姆（Ω）（千欧）（兆欧）（千兆欧）一）、电阻器参数识别方法电阻器的主要参数（标称值与允许偏差）要标注在电阻器上，以供识别。
电阻器的参数表示方法有直标法、文字符号法、色环法三种。
1、直标法直标法是一种常见标注方法，特别是在体积较大（功率大）的电阻器上采用。
它将该电阻器的标称阻值和允许偏差，型号、功率等参数直接标在电阻器表面，如图所示。
在三种表示方法中，直标法使用最为方便。
2、文字符号法文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。
文字符号法，将5.7kΩ电阻器标注成5k7，其中k既作单位，又作小数点。
文字符号法中，偏差通常用字母表示，如（a）图所示。
此电阻器，阻值为5.7kΩ，偏差为±1%。
图（b）所示为碳膜电阻，阻值为1.8kΩ偏差为±20%，其中用级别符号Ⅱ表示偏差。
3、色标法色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。
其中，最常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。
如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图（b ）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。
判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。
电阻器的识别与测量(教案)
电阻器的识别与测量(教案)一、教学目标1. 了解电阻器的概念、作用和种类。
2. 学会识别电阻器的参数和符号。
3. 掌握使用万用表测量电阻器的方法。
二、教学内容1. 电阻器的概念与作用介绍电阻器的定义、作用及其在电路中的基本原理。
2. 电阻器的种类介绍不同种类的电阻器，如固定电阻器、可变电阻器、精密电阻器等，并展示实物。
3. 电阻器的参数与符号讲解电阻器的参数，如阻值、精度、温度系数等，并介绍电阻器的符号表示方法。
4. 万用表的使用方法讲解万用表的结构、功能及使用方法，重点介绍测量电阻器时的操作步骤。
5. 电阻器的测量演示如何使用万用表测量电阻器，并解释测量过程中的注意事项。
三、教学过程1. 导入：简要介绍电阻器在电路中的作用，引发学生兴趣。
2. 教学内容与演示：a) 讲解电阻器的概念与作用，展示各种电阻器实物。
b) 讲解电阻器的种类，进一步展示不同种类的电阻器。
c) 讲解电阻器的参数与符号，举例说明。
d) 讲解万用表的使用方法，重点强调测量电阻器时的操作步骤。
3. 实践操作：a) 学生分组，每组使用万用表测量给定的电阻器。
b) 教师巡回指导，解答学生在测量过程中遇到的问题。
4. 总结与拓展：a) 总结本节课所学内容，强调电阻器的识别与测量方法。
b) 提出课后思考题，引导学生进一步了解电阻器的应用。
四、教学评价1. 课堂讲解：评价学生对电阻器概念、作用、种类和符号的掌握情况。
2. 实践操作：评价学生使用万用表测量电阻器的熟练程度。
3. 课后作业：评价学生对电阻器应用的理解和掌握。
五、教学资源1. 电阻器实物：用于展示和识别电阻器。
2. 万用表：用于测量电阻器。
3. 教学PPT：展示电阻器的图片、符号和测量方法。
4. 课后作业：巩固所学内容，拓展学生对电阻器的了解。
六、教学活动1. 小组讨论：让学生分组讨论在测量电阻器过程中遇到的问题和解决方法。
2. 提问回答：教师提问，学生回答，检查学生对电阻器识别与测量知识的掌握。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）常见电阻器
电子产品工艺（第3版）项目三 元器件识别与检测
（a）碳膜电阻器 （b）金属膜电阻器 （c）金属玻璃釉电阻器
电子产品工艺（第3版）项目三 元器件识别与检测
（d）水泥电阻器
（e）排电阻器
（f）线绕电阻器
电子产品工艺（第3版）项目三 元器件识别与检测
2.电阻器的额定功率的图形符号
电子产品工艺（第3版）项目三 元器件识别与检测
（2）电位器的结构及工作原理
电子产品工艺（第3版）项目三 元器件识别与检测
（3）电位器的质量判定 ①用万用表Ω档测量电位器的两个固定(A、B)端， 其阻值应为电位器的标称值或接近其标称值。 ②测量某一固定端与可调端(A、C或B、C)之间的电 阻，反复慢慢旋转电位器转轴，观察指针是否连续、均匀 变化。如果指针不动或跳动则说明电位器有问题或损坏。 ③测量各端子与外壳是否绝缘。
3.电阻器的标志方法 在电阻器上标注有电阻器的主要参数，如标称值、 允许偏差等，以便在使用中能识别。电阻器的标志方法 主要有直标法、方字符号法、色标法以及数码表示法。
电子产品工艺（第3版）项目三 元器件识别与检测
（1）直标法 用阿拉伯数字表示和单位符号（Ω、kΩ、MΩ）在 电阻体表面直接标出阻值，用百分数标出允许偏差的方 法称为直标法。例如：24KΩ，±10%。
电子产品工艺（第3版）项目三 元器件识别与检测
（2）电阻器的分类 电阻器可分为固定电阻器、可变电阻器和敏感电阻器 三大类。固定电阻器是指阻值固定不变的电阻器，通常简 称为电阻。主要用于阻值固定而不需要调节变动的电路中。 可变电阻器又称变阻器或电位器，主要用在阻值需要 经常变动的电路中，用来调节音量、音调、电流、电压等。 敏感电阻器是指其阻值对某些物理量表现敏感的电阻 元件。 按其材料结构，可分为合金型、薄膜型和合成型三类。 合金型电阻包括线绕电阻和块金属膜电阻；薄膜型电阻包 括热分解碳膜、金属膜、金属氧化膜、化学沉积膜等；合 成型电阻包括合成碳膜、合成实芯、金属玻璃釉电阻等。
（2）阻值检查 电阻内部损坏或阻值变化较大，可通过万用表Ω档测量 来核对。合格的电阻值应该稳定在允许的误差范围内，若 超出误差范围或阻值不稳定，则说明电阻不正常，不能选 用。
，误差为±5%
电子产品工艺（第3版）项目三 元器件识别与检测
（3）电阻器测量注意事项： ①严禁带电测量。 ②选择合适的量程并校零，使指针落在表盘的中间 区域，减少读数误差。 ③用手捏住电阻的一端引脚进行测量，不能用手捏 住电阻体，防止人体电阻短路影响测量结果。
电子产品工艺（第3版）项目三 元器件识别与检测
（3）压敏电阻器。压敏电阻器其伏安特性是非线性 的，对外加电压非常敏感，当电阻器两端电压增加到某 一特定值时，其电阻值即急剧减小。
电子产品工艺（第3版）项目三 元器件识别与检测
2）敏感电阻器检测 （1）热敏电阻器的检测 热敏电阻器的检测，将万用表置于电阻档，用两表笔 分别接热敏电阻器的两引脚，同时用电吹风给热敏电阻器 加热，调节电吹风的加热距离观察万用表的指针变化所示。 （2）光敏电阻器的检测 光敏电阻器的检测与热敏电阻的检测类似，用两表笔 分别接光敏电阻器的两引脚，同时用可调台灯给光敏电阻 器进行光照，调节可调台灯改变灯泡的强弱观察万用表的 指针变化。
电子产品工艺（第3版）项目三 元器件识别与检测
①四色环。普通电阻大多用四色环色标法来标注。四 色环的前两条色环表示阻值的有效数字，第三条色环表 示阻值的乘数（数量级），第四条色环表示阻值的允许 偏差范围。如图3.1.4 (a)所示。
47000Ω，±10%
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
③ 金、银不为首环，见表3.1.6。 ④ 橙、黄及灰色不为末尾环，见表3.1.6。 ⑤ 当判别首尾难分、色彩难辨的色环电阻器时，可 将读数与万用表实际测量值比较后再进行判断。其中与万 用表实际测量值相近的读数正确。另外还应注意银环容易 氧化发黑，但其又与油漆的黑色不一样，没有光泽。
②五色环。精密电阻大多用五色环色标法来标注。 五色环的前三条色环表示阻值的有效数字，第四条色环 表示阻值乘数，第五条色环表示阻值允许偏差范围。如 图3.1.4(b)所示。
17.5Ω，±2%
电子产品工艺（第3版）项目三 元器件识别与检测
③三色环色标法。有时电阻也用三色环色标法来标 注。其实三色环色标法与四色环色标法是一样的只是第 四条色环为无色，其允许偏差为±20%。
电子产品工艺（第3版）项目三 元器件识别与检测
电阻器识别与检测
当电流流经导体时，导体对电流的阻力作用 称为电阻。在电路中具有电阻作用的元件称为电 阻器。加在电阻两端的电压与通过电阻器的电流 之比，称为电阻器的阻值，用R表示，单位为Ω （欧姆）。
电子产品工艺（第3版）项目三 元器件识别与检测
1.电阻器的分类及命名 （1）电阻器的命名方法
电子产品工艺（第3版）项目三 元器件识别与检测
5.电阻器的选用 选用电阻器应根据电子产品整机的使用条件和电路中 的具体要求，从电气性能到经济价值等方面综合考虑。不 要片面采用高精度和非标准系列的电阻产品。
电子产品工艺（第3版）项目三 元器件识别与检测
（1）电阻器选用基本原则： ① 在选用电阻器时必需首先了解电子产品整机工作 环境条件，然后与电阻器技术性能中所列的工作环境条 件相对照，从中选用条件相一致的电阻。 ② 要了解电子产品整机工作状态。 ③ 既要从技术性能考虑满足电路技术以保证整机的 正常工作，又要从经济上考虑其价格、成本，还要考虑 其货源和供应情况。 ④ 根据不同的用途选用。
电子产品工艺（第3版）项目三 元器件识别与检测
⑤ 阻值应选取最靠近计算值的一个标称值。 ⑥ 电阻器的额定功率选取一个比计算的耗散功率大 一些（1.5～2倍）的标称值。 ⑦ 电阻器的耐压也应充分考虑，选取比额定值大一 些的，否则会引起电阻器击穿、烧坏。 ⑧选用时，不仅要求其各项参数符合电路的使用条 件，还要考虑外形尺寸、散热等因素。
，误差为±5%。
电子产品工艺（第3版）项目三 元器件识别与检测
4.电阻器的质量判别 （1）外观检查，从外观检查电阻体表面有无烧焦、断 裂，引线有无折断现象。 对于在路的电阻器，可能出现松动、虚焊、假焊等现 象，可用手轻轻地摇动引线进行检查，也可用万用表Ω档 测量，有问题就会发现指针指示不稳定。
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
色环电阻器第一条色环的判别方法： ① 一般第一条色环紧靠端面，如图3.1.4（a）所 示的黄色和如图3.1.4（b）所示的棕色。
电子产品工艺（第3版）项目三 元器件识别与检测
② 末尾环与其它环间距要稍大一些，如图3.1.4（a） 所示的银色和如图3.1.4（b）所示的红色。
电子产品工艺（第3版）项目三 元器件识别与检测
（2）文字符号法 用阿拉伯数字和文字符号有规律的组合起来，表示 标称值和允许偏差的方法称为文字符号法。
电子产品工艺（第3版）项目三 元器件识别与检测
（3）色标法 色标法是指用不同颜色表示元件不同参数的方法。 在电阻器上，不同的颜色代表不同的标称值和偏差。
电子产品工艺（第3版）项目三 元器件识别与检测
（4）数码表示法 用三位数码表示电阻器标称值的方法称为数码表示 法，简称数码法。数码是从左向右的。第一、二位数字 为有效数，第三位是乘数(或为零的个数)，单位为Ω。 其允许偏差通常用文字符号表示。数码法主要用于小体 积电子产品工艺（第3版）项目三 元器件识别与检测
（2）电阻器的代换 ①选取阻值相等或最相近的。 ②功率选取是能大勿小，最好相同。 ③电阻精度宁高勿低。 ④外形大小应相符。
电子产品工艺（第3版）项目三 元器件识别与检测
6．可变电阻器 （1）可变电阻器的分类
电子产品工艺（第3版）项目三 元器件识别与检测
电子产品工艺（第3版）项目三 元器件识别与检测
7．敏感电阻器 （1）热敏电阻器。热敏电阻器的阻值是随着环境和 电路工作温度变化而变化的。它有两种类型，一种是正 温度系数型（PTC），另一种是负系数型（NTC）。
电子产品工艺（第3版）项目三 元器件识别与检测
（2）光敏电阻。光敏电阻是应用半导体光电效应原 理制成的一种器件。其阻值随入射光的强弱而改变，当 光敏电阻受到光照时，半导体产生大量载流子，使光敏 电阻的电阻率减少；而当光敏电阻无光照射时，光敏电 阻呈高阻状态。
