燃气安全阀选用注意事项
燃气安全阀的结构参数与选型使用
燃气安全阀的结构参数与选型使用燃气安全阀是一种常见的安全设备，用于控制燃气系统中的压力，以确保系统的安全运行。
本文将详细介绍燃气安全阀的结构参数和选型使用。
一、燃气安全阀的结构参数1. 阀体材质：燃气安全阀的阀体通常采用铜材料制成，铜具有良好的导热性能和耐腐蚀性，可以适应燃气系统的工作条件。
2. 排气口：燃气安全阀的排气口用于释放过压的气体，并将其导入安全区域。
排气口通常采用螺纹连接，以便于与系统中的其他设备连接。
3. 弹簧：燃气安全阀的弹簧是控制阀芯开启和关闭的关键部件。
弹簧的弹性决定了阀芯的开启压力。
通常情况下，弹簧采用不锈钢材料制成，具有良好的耐腐蚀性和机械性能。
4. 导向部件：燃气安全阀的导向部件用于确保阀芯在工作过程中的稳定性和导向性。
导向部件通常采用铜材料制成，具有良好的导向性和耐磨性。
5. 阀盖：燃气安全阀的阀盖用于固定阀芯和导向部件，并起到密封作用。
阀盖通常采用铜材料制成，密封性能好。
6. 阀芯：燃气安全阀的阀芯是控制气体流动的部件。
阀芯通常采用铜材料制成，具有良好的导热性能和耐腐蚀性。
7. 位移器：燃气安全阀的位移器是用来感知系统压力变化的部件，位移器通常采用弹簧和膜片结构，通过感应膜片的变形来判断系统的压力，并控制阀芯的开启和关闭。
二、燃气安全阀的选型使用在选择和使用燃气安全阀时，我们需要考虑以下几个方面：1. 额定压力：燃气安全阀的额定压力是指阀门能够正常工作的最大压力范围。
选择燃气安全阀时，需要根据系统的工作压力来确定适当的额定压力。
2. 流量系数：燃气安全阀的流量系数是指单位时间内通过阀门的气体流量与进口压力差之间的比例关系。
选择燃气安全阀时，需要根据系统的流量大小和压力损失来确定合适的流量系数。
3. 设计温度：燃气安全阀的设计温度是指阀门能够正常工作的最高温度范围。
选择燃气安全阀时，需要考虑系统的工作温度，并选择能够适应该温度范围的阀门。
4. 安装位置：燃气安全阀应该安装在燃气系统的高压区域，以便及时感知并释放过压的气体。
燃气安全阀的结构参数与选型使用
燃气安全阀的结构参数与选型使用燃气安全阀是一种在燃气管道或燃气设备上起到保护作用的阀门。
其结构设计和参数选择直接关系到安全阀的可靠性和性能。
本文将从燃气安全阀的结构参数和选型使用两个方面进行详细介绍。
一、燃气安全阀的结构参数1. 阀体材质：燃气安全阀的主体部分是阀体，一般选用铜制材料。
铜具有良好的导热性能和耐腐蚀性，能够确保燃气阀的稳定运行。
2. 阀芯结构：燃气安全阀的阀芯是控制燃气流通的重要部件。
常见的阀芯结构有弹簧式、活塞式和膜片式。
弹簧式阀芯由弹簧控制阀芯的开关，适用于小流量的应用场景。
活塞式阀芯通过活塞的上下移动实现阀门的开关，适用于大流量的应用场景。
膜片式阀芯采用薄膜片进行控制，具有开启灵敏、关闭快速的特点，适用于高压力和高温环境。
3. 开启压力：燃气安全阀的开启压力是指在压力达到或超过阀门设定压力时，阀门开始打开的压力值。
根据不同的应用场景和需求，可根据实际情况选择不同的开启压力。
4. 关闭压力：燃气安全阀的关闭压力是指在压力下降到设定压力以下时，阀门开始关闭的压力值。
同样地，根据不同的应用场景和需求，可根据实际情况选择不同的关闭压力。
5. 流量系数：燃气安全阀的流量系数是指单位时间内通过阀门的燃气流量与进口压力的比值。
该系数通常由制造商提供，可根据燃气管道的流量需求来选择合适的阀门。
二、燃气安全阀的选型使用1. 燃气安全阀的选型：在选型过程中，首先要根据燃气管道的压力、流量和使用环境等因素来确定阀门的参数，如开启压力、关闭压力和流量系数等。
其次，要选择具备相关认证和合格证书的产品，确保安全阀的质量和可靠性。
最后，还需要根据预计使用寿命、维护周期、安装方式等因素来考虑相关因素。
2. 燃气安全阀的安装与使用：安装燃气安全阀时，需要注意以下几点：首先，根据阀门的安装说明进行正确安装，保证阀门与管道的连接牢固且密封良好；其次，在使用过程中，要定期检查阀门的工作状态，确保阀门能够正常开启和关闭。
2024年安全阀选购方法及安全阀相关知识(三篇)
2024年安全阀选购方法及安全阀相关知识压力容器的安全泄放量是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。
安全阀的排量是指安全阀处于全开状态时在排放压力下单位时间内的排放量。
对于锅炉，要求安全阀的总排量必须大于锅炉最大连续蒸发量，并且在锅筒和过热器上所有安全阀开启后，锅筒内蒸汽压力不得超过设计压力的1.1倍。
对于压力容器，要求安全阀的排量必须大干等于压力容器的安全泄放量。
选用安全阀应从以下几个方面考虑：（1）结构形式选用什么型式的安全阀，主要决定于设备的工艺条件和工作介质的特性。
一般情况下，锅炉、压力容器大多选用弹簧式安全阀。
如果容器的工作介质有毒，易燃易爆，则选用封闭式的安全阀。
锅炉和高压容器以及安全泄放量较大而壁厚又不太富裕的中、低压容器最好选用全启式安全阀。
（2）压力范围安全阀是按公称压力标准系列进行设计制造的，每种安全阀部有一定的工作压力范围。
选用时应按锅炉和压力容器的最大允许工作压力选用合适的安全阀。
（3）排放量选用的安全阀，其排量必须大于设备的安全泄放量，这样才能保证锅炉或压力容器超压时，安全阀开放能及时排出一部分介质，避免器内的压力继续升高。
2024年安全阀选购方法及安全阀相关知识（二）随着工业发展的进步，安全阀在各行各业的应用越来越广泛。
安全阀是一种用于保护设备和工程结构的关键安全装置，当设备或管道系统超过允许的压力范围时，安全阀会打开并排放过压流体，以保护设备和人员安全。
在2024年，我们继续关注安全阀的选购方法及安全阀相关知识，以确保设备的安全运行。
一、安全阀的种类和原理在选购安全阀之前，首先需要了解各种类型的安全阀和其工作原理，以便选择最适合特定应用需求的安全阀。
以下是常见的几种安全阀类型：1. 弹簧式安全阀：弹簧作为力源，当系统压力超过设定压力时，弹簧压缩，阀门打开，释放过压流体，恢复到设定压力后，弹簧弹回，阀门关闭。
2. 螺杆式安全阀：通过转动螺杆上的手柄来调节阀门开启压力，当系统压力超过设定压力时，阀门打开，释放过压流体。

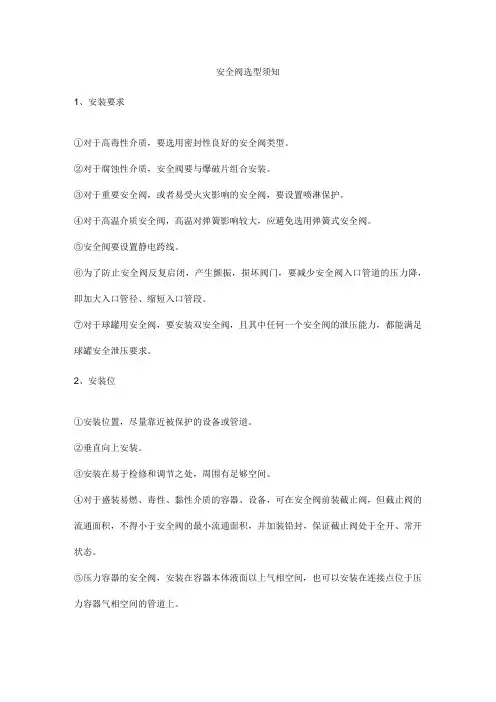

安全阀选型须知
安全阀选型须知1、安装要求①对于高毒性介质，要选用密封性良好的安全阀类型。
②对于腐蚀性介质，安全阀要与爆破片组合安装。
③对于重要安全阀，或者易受火灾影响的安全阀，要设置喷淋保护。
④对于高温介质安全阀，高温对弹簧影响较大，应避免选用弹簧式安全阀。
⑤安全阀要设置静电跨线。
⑥为了防止安全阀反复启闭，产生颤振，损坏阀门，要减少安全阀入口管道的压力降，即加大入口管径、缩短入口管段。
⑦对于球罐用安全阀，要安装双安全阀，且其中任何一个安全阀的泄压能力，都能满足球罐安全泄压要求。
2、安装位①安装位置，尽量靠近被保护的设备或管道。
②垂直向上安装。
③安装在易于检修和调节之处，周围有足够空间。
④对于盛装易燃、毒性、黏性介质的容器、设备，可在安全阀前装截止阀，但截止阀的流通面积，不得小于安全阀的最小流通面积，并加装铅封，保证截止阀处于全开、常开状态。
⑤压力容器的安全阀，安装在容器本体液面以上气相空间，也可以安装在连接点位于压力容器气相空间的管道上。
⑥对于可能被物料堵塞或腐蚀的安全阀，在其入口前设爆破片，并在安全阀与爆破片之间，加装检查阀，在其入口管道上采取反吹扫、伴热或保温等防堵措施。
⑦安全阀要与截止阀反向安装，减少阀门自重力影响，避免出现应力疲劳和排放振动疲劳。
⑧在管道上安装的安全阀，应设置在流体压力比较稳定且距波动源有一定距离的地方，不能安装在水平管道的死角处。
⑨对空紧急排放，管口要平整、不尖锐，没有毛刺，以防产生静电放电。
⑩对于液体介质的管道、换热器或压力容器等，当阀门关闭可能会出现热膨胀，造成压力憋高的问题时，设置的安全阀可水平安装，直接向下排出液体。
⑪安全阀的阀体，要支撑平稳。
⑫安全阀安装点，不能使安全阀承受过大的背压值，应在规定允许范围内。
⑬介质为极度和高度危害或易燃易爆介质的容器，安全阀的排出口应引至安全地点，并进行妥善处理。
两个以上的安全阀若共用一根排放管时，排放管的截面积应不小于所有安全阀出口截面积的总和，但氧气或可燃气体以及其他能相互产生化学反应的两种气体不能共用一根排放管。
安全阀的选用方法
安全阀的选用方法安全阀是一种安全保护装置，用于控制和调节流体系统中的压力。
它的选用方法非常重要，在保证系统安全运行的同时，还可以提高设备的可靠性和使用寿命。
下面将介绍安全阀的选用方法。
1.确定适用的标准和规范：不同地区和行业可能有不同的标准和规范，如国家标准、行业标准、企业标准等。
在选用安全阀前，必须先确定适用的标准和规范，并按照标准和规范的要求进行选用。
2.确定工作介质和工作条件：安全阀的选用必须根据工作介质和工作条件来确定。
工作介质包括液体、气体和蒸汽等，而工作条件包括温度、压力、流量和密度等。
对于不同的工作介质和工作条件，需要选择合适的安全阀。
3.确定安全阀的工作压力：安全阀的工作压力是指安全阀开始开启的压力。
在选用安全阀时，必须根据系统的工作压力确定安全阀的工作压力范围。
一般情况下，安全阀的工作压力应略高于系统的工作压力，以确保安全阀能正常工作。
4.确定安全阀的排放能力：安全阀的排放能力是指在安全阀开启时，通过安全阀排放的流量。
在选用安全阀时，必须根据系统的流量确定安全阀的排放能力。
一般情况下，安全阀的排放能力应大于系统的流量，以确保安全阀能满足系统的需求。
5.确定安全阀的材质和密封方式：在选用安全阀时，必须考虑工作介质的腐蚀性和温度等因素，选择合适的材质。
同时，还要考虑安全阀的密封方式，选择合适的密封材料和密封结构，以提高安全阀的密封性能。
6.确定安全阀的使用要求：在选用安全阀时，必须考虑系统的使用要求。
例如，有些系统可能需要安装多个安全阀来增加系统的可靠性，有些系统可能需要安装报警装置来监测安全阀的工作状态。
8.进行安全阀的安装和调试：选用合适的安全阀后，还需要进行安全阀的安装和调试工作。
安装前，必须对安全阀进行检查和测试，确保安全阀的性能符合要求。
同时，还要根据实际情况进行安全阀的调试，确保安全阀能正常工作。
总结起来，选用安全阀的方法包括确定适用的标准和规范、确定工作介质和工作条件、确定安全阀的工作压力和排放能力、确定安全阀的材质和密封方式、确定安全阀的使用要求、选择合适的安全阀型号和品牌以及进行安全阀的安装和调试。
燃气安全阀的结构参数与选型使用
燃气安全阀的结构参数与选型使用燃气安全阀是一种用于保护燃气设备和系统的安全装置，主要用于防止燃气管道或设备内部压力超过安全范围，以防止事故发生。
在选型和使用燃气安全阀时，需要考虑其结构参数和特点，以确保其安全可靠地工作。
首先，燃气安全阀的结构参数包括额定流量、额定压力、接口尺寸等。
额定流量是指安全阀的最大流量能力，即单位时间内通过安全阀的燃气流量。
额定压力是指安全阀开始开启的压力值，也是安全阀的最大工作压力。
接口尺寸是指安全阀的进出口连接尺寸，应与管道系统的尺寸相匹配。
在选型时，要根据实际需要选择合适的结构参数，确保安全阀能够满足系统的要求。
其次，燃气安全阀的选型使用还需要考虑以下几点：确定工作压力范围：根据燃气系统的工作压力范围，选择符合要求的安全阀。
工作压力范围应包括系统的最低工作压力和最高工作压力。
考虑流量要求：根据系统的流量要求，选择合适的额定流量。
流量要求是指单位时间内通过安全阀的燃气流量，一般以立方米/小时或升/分钟为单位。
考虑介质特性：燃气安全阀的选型还需要考虑介质的温度、压力和化学性质等特性。
不同介质的特性不同，对安全阀的材质和密封要求也不同。
考虑安全阀的启闭压力差：安全阀的启闭压力差是指安全阀开始开启和完全关闭所需的压力差。
要确保安全阀在系统压力超过设定值时能够迅速启闭，防止压力过高或过低引起事故。
安全阀的材质选择：根据介质的特性和工作环境的要求，选择合适的安全阀材质。
常见的材质有铜、铜合金、不锈钢等，可以根据需要选择。
定期检测和维护：安全阀在使用过程中需要定期检测和维护，确保其正常工作。
定期检测可以包括检查阀门的密封性能、压力启闭性能等，及时发现问题并进行修理和更换。
总之，燃气安全阀的结构参数和选型使用是确保燃气系统安全运行的关键。
正确选择合适的结构参数，严格按照使用要求使用和维护，能够确保安全阀在需要时能够可靠地工作，保护燃气设备和系统的安全。
安全阀选购方法及相关知识
安全阀选购方法及相关知识安全阀是一种用于在压力超过设定值时保护设备和系统安全的阀门。
它广泛应用于各行各业的设备和系统中，如锅炉、压缩机、管道系统等。
选择适合的安全阀非常重要，因为错误的选择可能导致设备或系统的故障和重大事故。
在选择安全阀时，需要考虑以下几个方面的知识。
1.了解设备或系统的工作原理和压力要求：在选择安全阀之前，首先要了解设备或系统的工作原理和压力要求。
不同的设备和系统具有不同的工作原理和压力范围，因此需要选择适合的安全阀来满足这些要求。
2.确定安全阀的压力范围：安全阀的压力范围是指安全阀能够调节的最大和最小压力值。
在选择安全阀时，需要确定设备或系统的工作压力范围，并选择对应的安全阀。
3.了解安全阀的类型：根据不同的工作原理和应用领域，安全阀可以分为各种类型，如弹簧式安全阀、气动式安全阀、液压式安全阀等。
了解不同类型的安全阀的工作原理和特点，可以帮助选择合适的安全阀。
4.考虑流量要求：在选择安全阀时，还需要考虑设备或系统的流量要求。
流量是指通过安全阀的介质的体积或质量流速。
根据设备或系统的流量要求，选择安全阀的流量系数，以确保安全阀能够满足设备或系统的流量要求。
5.了解安全阀的安全系数：安全系数是指安全阀实际启动压力和设定压力之间的差异。
安全系数越小，安全阀启动的压力越接近设定压力，从而提供更大的安全保障。
在选择安全阀时，需要考虑设备或系统对安全系数的要求，并选择合适的安全阀。
6.考虑安装要求：安装安全阀时，需要考虑安全阀的位置、方向、连接方式等。
安全阀应该安装在能够保证介质流动的位置，并且方向要正确。
根据设备或系统的安装要求，选择合适的安全阀进行安装。
7.参考标准和规范：在选择安全阀时，可以参考相关的标准和规范，如GB/T 12242-2005《安全阀》、ASME标准等。
这些标准和规范提供了安全阀的技术要求、试验方法和安装要求等信息，可以帮助选择合适的安全阀。
综上所述，选择适合的安全阀需要综合考虑设备或系统的工作原理和压力要求、安全阀的压力范围、类型、流量要求、安全系数、安装要求等因素。
安全阀怎样选型
安全阀怎样选型如何正确的选用安全阀直接关系到使用单位的经济效益和操作人员及设备的安全，主要注意几点:1、确定使用条件下的压力等级。
2、根据使用环境、物料情况，选择合理的安全阀结构形式。
3、选择合适的公称通径。
4、确定安全阀的材质。
1、启式安全阀和微启式安全阀的的主要区别在于其开启高度的不同，一般微启式安全阀的开启高度为其阀座喉径的1/20~1/40，而全启式安全阀的开启高度则为其阀座喉径的1/4以上。
2、选型注意事项：①安全阀的排放量必须大于容器的安全泄放量；②操作压力要求绝对平稳的容器，应考虑选用微启式安全阀（如压缩机汽缸）；③高压容器、大型容器以及安全泄放量大的中、低压容器最好选用全启式安全阀（如反应釜类设备）。
3、安全阀的开启高度是指：阀瓣离开关闭位置的实际升程（摘自：TSG ZF001-2006《安全阀安全技术监察规程》A18），也就是阀芯离开阀座的最大高度1.一般气体管路上用全启式，液体管路上用微启式2.工作温度低于标准沸点的介质用全启式3.氧介质最好用微启式HG/T20570中讲到：全启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣迅速上升至最大高度，最大限度的排出超压的物料。
一般用于可压缩流体。
阀瓣上升高度不小于喉颈的1/4.微启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣位置随着入口压力的升高而成比例的升高，最大限度的减少应排除物料。
一般用于不可压缩流体。
阀瓣的最大上升高度不小于喉颈的1/20~1/40.又：按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能间外泄漏，主要用于介质为有毒。
易燃气体的容器。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SM-ZD-12040 燃气安全阀选用注意事项Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：____________________
审核：____________________
批准：____________________
本文档下载后可任意修改
燃气安全阀选用注意事项
简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
燃气安全阀有弹簧式和杆式两大类，此外还有冲量式安全阀、先导式安全阀、安全切断阀、安全解压阀、静重式安全阀。
燃气安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。
微启式是指阀瓣的开启高度为阀座喉经的1/40~1/20。
全启是指阀瓣的开启高度为阀座喉径的1/4。
燃气安全阀选用注意事项
1、大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。
2、负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。
3、对于背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。
4、安全回流阀用在液化石油气站罐泵出口的液相回流管道上。
5、静重式燃气安全阀一般用在E级蒸汽锅炉上。
6、高压给水一般用封闭全启式安全阀，例如：高压给水加热器、换热器。
7、水等液体不可压缩的介质一般用封闭微启式安全阀。
8、不封闭带扳手全启式安全阀一般用在蒸汽锅炉或蒸汽管道上。
9、不封闭带扳手的燃气安全阀多用在热水锅炉上。
燃气安全阀在系统中起安全保护的作用。
当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气,使系统压力不超过允许值，目的是系统不因压力过高而发生事故。
燃气安全阀俗称为溢流阀。
燃气安全阀的公称压力是由操作压力决定的，使用温度的范围也是由操作压力决定的。
由计算出来的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定燃气安全阀的材质和结构型式，再根据燃气安全阀泄放量计算出燃气安全阀的喉径。
