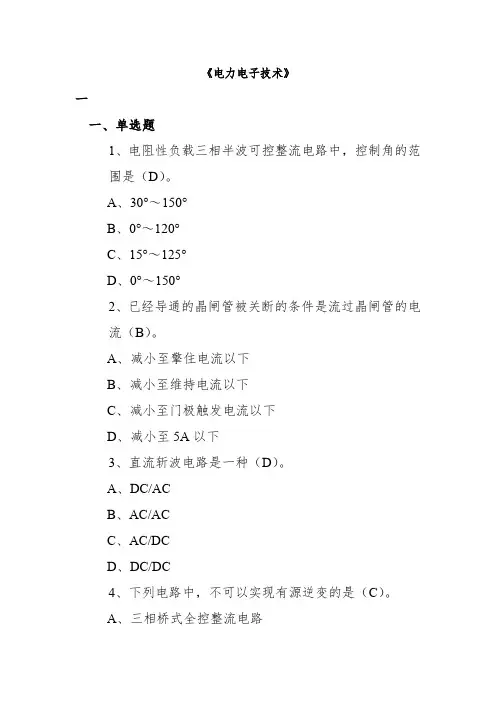

《电力电子技术》一一、单选题1、电阻性负载三相半波可控整流电路中，控制角的范围是（D）。
A、30°～150°B、0°～120°C、15°～125°D、0°～150°2、已经导通的晶闸管被关断的条件是流过晶闸管的电流（B）。
A、减小至擎住电流以下B、减小至维持电流以下C、减小至门极触发电流以下D、减小至5A以下3、直流斩波电路是一种（D）。
A、DC/ACB、AC/ACC、AC/DCD、DC/DC4、下列电路中，不可以实现有源逆变的是（C）。
A、三相桥式全控整流电路B、三相半波可控整流电路C、单相桥式可控整流电路外接续流二极管D、单相全波可控整流电路5、三相桥式全控整流电路中，晶闸管可能承受的正反向峰值电压（D）。
A、2U2B、U2C、U2D、U26、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（B）。
A、P组阻断，N组逆变B、N组阻断，P组逆变C、P组阻断，N组整流D、N组阻断，P组整流7、只适用于全控型电力电子器件的换流方式为（A）。
A、器件换流B、负载换流C、强迫换流D、电网换流8、把两个晶闸管反并联后串联在交流电路中，在每半个周波内通过对晶闸管开通相位的控制，可以方便地调节输出电压的有效值，这种电路称为（B）。
A、交流调功电路B、交流调压电路C、交流电力电子开关D、变频电路9、调制法是把希望输出的波形作为调制信号，把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。
通常采用（A）作为载波。
A、等腰三角波B、方波C、矩形波D、正弦波10、采用（B）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A、直流快速断路器B、快速熔断器C、过电流继电器D、过电流保护的电子电路二、填空题1、PWM控制就是对脉冲的（宽度）进行调制的技术，它的重要理论基础是（面积等效原理）。
电力电子技术复习题

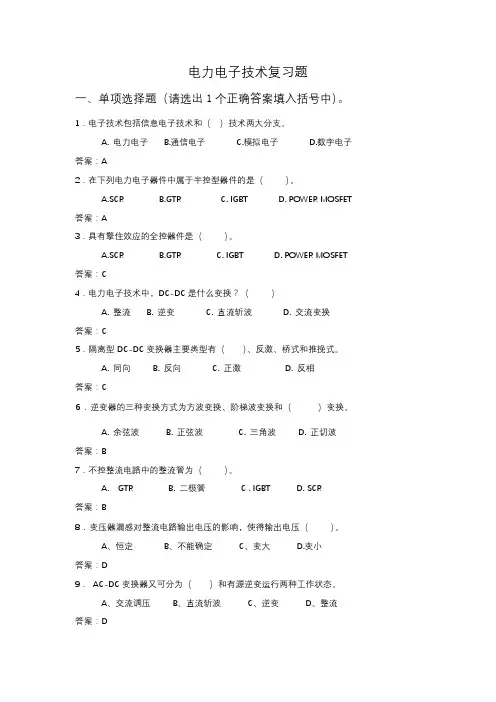

电力电子技术复习题一、单项选择题（请选出1个正确答案填入括号中）。
1．电子技术包括信息电子技术和（）技术两大分支。
A. 电力电子B.通信电子C.模拟电子D.数字电子答案：A2．在下列电力电子器件中属于半控型器件的是（）。
A.SCRB.GTRC. IGBTD. POWER MOSFET 答案：A3．具有擎住效应的全控器件是（）。
A.SCRB.GTRC. IGBTD. POWER MOSFET 答案：C4．电力电子技术中，DC-DC是什么变换？（）A. 整流B. 逆变C. 直流斩波D. 交流变换答案：C5．隔离型DC-DC变换器主要类型有（）、反激、桥式和推挽式。
A. 同向B. 反向C. 正激D. 反相答案：C6．逆变器的三种变换方式为方波变换、阶梯波变换和（）变换。
A. 余弦波B. 正弦波C. 三角波D. 正切波答案：B7．不控整流电路中的整流管为（）。
A. GTRB. 二极管 C . IGBT D. SCR答案：B8．变压器漏感对整流电路输出电压的影响，使得输出电压（）。
A、恒定B、不能确定C、变大 D.变小答案：D9．AC-DC变换器又可分为（）和有源逆变运行两种工作状态。
A、交流调压B、直流斩波C、逆变D、整流答案：D10．交流调压电路一般采用相位控制，其特点是维持（）不变，仅改变输出电压的幅值。
A、初相B、相位C、平均值D、频率答案：D11．按照驱动电路加在器件控制端和公共端之间信号的性质，电力电子器件分为（）和电压驱动型。
A. 电流驱动型B.电子驱动型C.空穴驱动型D.电荷驱动型答案：A12．电力电子装置中会产生外因过电压和（）过电压。
A. 内因B.电源C. 负载D. 电阻答案：A13．缓冲电路分为关断缓冲电路和（）缓冲电路。
A. 开通B.电源C. 负载D. 吸收答案：A14．电力电子技术中，DC-AC是什么变换？（）A. 整流B. 逆变C. 直流斩波D. 交流变换答案：B15．隔离型DC-DC变换器主要类型有正激、（）、和桥式和推挽式。
电力电子技术知识复习题

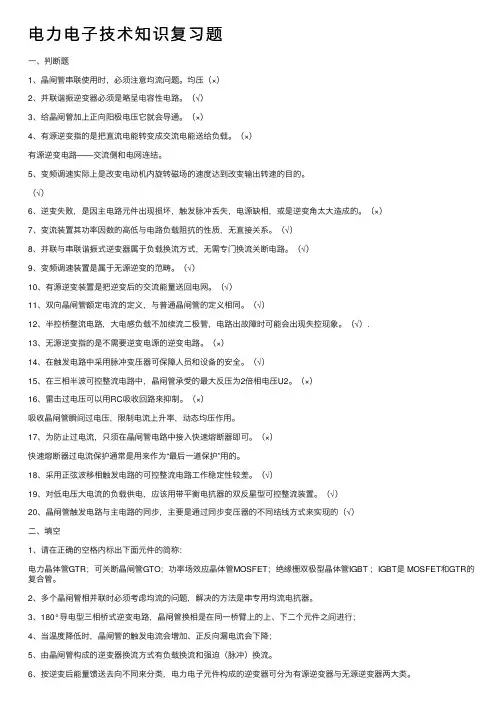

电⼒电⼦技术知识复习题⼀、判断题1、晶闸管串联使⽤时，必须注意均流问题。
均压（×）2、并联谐振逆变器必须是略呈电容性电路。
（√）3、给晶闸管加上正向阳极电压它就会导通。
（×）4、有源逆变指的是把直流电能转变成交流电能送给负载。
（×）有源逆变电路——交流侧和电⽹连结。
5、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的⽬的。
（√）6、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变⾓太⼤造成的。
（×）7、变流装置其功率因数的⾼低与电路负载阻抗的性质，⽆直接关系。
（√）8、并联与串联谐振式逆变器属于负载换流⽅式，⽆需专门换流关断电路。
（√）9、变频调速装置是属于⽆源逆变的范畴。
（√）10、有源逆变装置是把逆变后的交流能量送回电⽹。
（√）11、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。
（√）12、半控桥整流电路，⼤电感负载不加续流⼆极管，电路出故障时可能会出现失控现象。
（√）.13、⽆源逆变指的是不需要逆变电源的逆变电路。
（×）14、在触发电路中采⽤脉冲变压器可保障⼈员和设备的安全。
（√）15、在三相半波可控整流电路中，晶闸管承受的最⼤反压为2倍相电压U2。
（×）16、雷击过电压可以⽤RC吸收回路来抑制。
（×）吸收晶闸管瞬间过电压，限制电流上升率，动态均压作⽤。
17、为防⽌过电流，只须在晶闸管电路中接⼊快速熔断器即可。
（×）快速熔断器过电流保护通常是⽤来作为“最后⼀道保护”⽤的。
18、采⽤正弦波移相触发电路的可控整流电路⼯作稳定性较差。
（√）19、对低电压⼤电流的负载供电，应该⽤带平衡电抗器的双反星型可控整流装置。
（√）20、晶闸管触发电路与主电路的同步，主要是通过同步变压器的不同结线⽅式来实现的（√）⼆、填空1、请在正确的空格内标出下⾯元件的简称：电⼒晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET和GTR的复合管。
电力电子技术5 逆变电路
晶闸管的导通电流方向一致，其电压只要稍大于变流器直流侧的平均电 压Ud。 （的2极）性内与部整条流件状：态变时流相电反路，必才须能工把作直在流β功小率于逆9变00区为域交，流使功直率流反端送电电压网U。d 这两个条件缺一不可。 （3）串接大电感
电力电子技术
第五章 逆变电路
第五章 逆变电路
5.1 5.2 5.3 5.4 5.5 5.6 5.7
电力器件的换流方式 有源逆变电路 无源逆变电路 电压型逆变电路 电流型逆变电路 负载换流式逆变电路 脉冲宽度调制型逆变电路
第五章 逆变电路
在实际应用中，有些场合需要将交流电转变为大小 可调的直流电——即前面讲过的整流。有时还需要 将直流电转变为交流电——即为逆变。它是整流电 路的逆过程。在一定条件下，一套晶闸管电路既可 用于整流又可用于逆变，这种装置称为变流器。
亦增大，导致
5.2 有源逆变电路
2、重物下放，变流器工作于逆变状 反送电网，这就是有源逆变的工
态
作原理。
在整流状态，电流Id由直流电压Ud产 生，整流电压Ud的波形必须使正面积 大于负面积。当重物下放时，电动
机转速方向相反，产生的电动势E亦
反向，为了防止两电源顺向串接形
成短路，此时Ud方向也要反向，即控 制角大于900，Ud波形出现负面积大 于正面积变成负值，但由于E的作用，
如果将逆变电路的交流侧接到交流电网上，把直流 电逆变成同频率的交流电反送到电网去，称为有源 逆变。它用于直流电机的可逆调速、绕线型异步电 动机的串级调速、高压直流输电和太阳能发电等方 面。如果逆变器的交流侧不与电网连接，而是直接 接到负载，即将直流电逆变成为某一频率或可变频 率的交流电供给负载，称为无源逆变。它用于交流 电机变频调速、感应加热、不间断电源等方面。
电力电子技术最新版配套习题答案详解第5章
目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第5章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
电力电子复习资料
一、填空题1.正弦脉冲宽度调制(SPWM)电路中，调制波为。
2.有源逆变电路中控制角α与逆变角β之间的关系应该是。
3 在电力电子器件中，有电流控制型器件，电压控制型器件，GTO为器件。
4. 晶闸管的导通条件是，，门极正偏，阳极电流大于维持电流 .5. 在PWM控制中，载波比为。
6. 电力电子器件的损耗主要有、断态损耗和开关损耗。
7.三相桥式全控整流电路中，同一相两个晶闸管的触发脉冲相位关系为。
8. PWM控制电路中，异步调制是。
9.单相全控桥式整流电路，纯电阻负载，脉冲的移相范围是。
10.直流斩波电路的三种控制方式为频率调制，和混合调制。
11.在交--交变频电路中，阻感负载。
在逻辑无环流情况下，哪组桥工作，由方向决定。
12. 三相半波整流电路的自然换相点（α=0o，触发脉冲始发点）是。
13. 无源逆变电路多重化的目的是。
14.电力电子电路中的换相方式主要有强迫换相，电网换相，器件换相，。
15.零电流开关是开关关断前迫使其降为零，则不会产生损耗和噪声。
二.简答题：（共4题，每题5分，计20分）1.什么是电压型逆变电路，有什么特点？2.试述单相交流调压电路与单相交流电力电子开关的异同。
3.有源逆变电路中，什么是逆变失败？原因是什么？（至少写出两种）3.画出IGBT关断缓冲吸收电路的原理图，并简述其过压保护原理。
三. 波形分析：1.单相全控桥式整流电路如下图所示，U2=100V，负载中R=1Ω，L极大，反电势E=60V，当α=30°时，作出ud ，id, i2,uVT1的波形；2.单相桥式矩形波逆变电路，RL负载，1800导电型，作出u G1u G4、u G2u G3、u o、i o波形。
四、分析计算题1.在下图所示的降压斩波电路中，已知E=100V，R=1Ω，L值极大，E M=30V，采用脉宽调制方式，当T=50μS，t on=30μS时①计算输出电压平均值U o 、输出电流平均值I o 。
第5章-1 逆变电路
UN'
O
VN'
U d 2
t
O
t
u
c) u d) u e) u f)
WN'
O
UV
t U
d
负载相电压 u UN u UN' u NN' u VN u VN' u NN' u WN u WN' u NN '
u UV u UN' u VN' u VW u VN' u WN' u WU u WN' u UN'
O
U d 6
t
NN' UN
O O
2 U 3
d
t
U d 3
t
iU g) i h) O
d
t
O
图5-10电压型三相桥式逆 变电路的工作波形
t
5-17
5.2.2 三相电压型逆变电路
负载中点和电源中点间电压
u NN' 1 1 (u UN' u VN' u WN' ) (u UN u VN u WN ) 3 3
5-7
5.2 电压型逆变电路
1）逆变电路的分类 —— 根据直流侧电源性质的不同
直流侧是电压源
电压型逆变电路——又称为电压源
型逆变电路 Voltage Source Type Inverter-VSTI
直流侧是电流源
电流型逆变电路——又称为电流源
型逆变电路 Current Source Type Inverter-VSTI
5-6
5.1.2 换流方式分类
电力电子复习题含答案
考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为____电压型____和_____电流型___两类。
2、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在____开关_____状态。
当器件的工作频率较高时，__开关_______损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4、面积等效原理指的是，_____冲量____相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是___MOSFET______，单管输出功率最大的是____GTO_________，应用最为广泛的是___IGBT________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术(第四版)课后答案
第5章逆变电路5.l.无源逆变电路和有源逆变电路有何不同?答:两种电路的不同主要是:有源逆变电路的交流侧接电阿,即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
5.2.换流方式各有那儿种?各有什么特点?答:换流方式有4种:器件换流:利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流:由电网提供换流电压,只要把负的电网电压加在欲换流的器件上即可。
负载换流:由负载提供换流电压,当负载为电容性负载即负载电流超前于负载电压时,可实现负载换流。
强迫换流:设置附加换流电路,给欲关断的晶闸管强追施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现,也称电容换流。
晶闸管电路不能采用器件换流,根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
5.3.什么是电压型逆变电路?什么是电流型逆变电路?二者各有什么特点？答:按照逆变电路直流测电源性质分类,直流侧是电压源的称为逆变电路称为电压型逆变电路,直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要持点是:①直流侧为电压源,或并联有大电容,相当于电压源。
直流侧电压基本无脉动,直流回路呈现低阻抗。
②由于直流电压源的钳位作用,交流侧输出电压波形为矩形波,并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率,直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是:①直流侧串联有大电感,相当于电流源。
直流侧电流基本无脉动,直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径,因此交流侧输出电流为矩形波,并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率,直流测电惑起缓冲无功能量的作用。
因为反馈无功能量时直流电流并不反向,因此不必像电压型逆变电路那样要给开关器件反并联二极管。
电力电子技术基本概念和基础知识练习带答案(大工复习)
电力电子技术基本概念和基础知识练习：（王兆安、黄俊第四版）第1章电力电子器件填空题：1.电力电子器件一般工作在_开关_状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为_开关损耗__。
3.电力电子器件组成的系统，一般由_控制电路_、_驱动电路_、_电力电子器件_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路_。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型_ 、双极型、_复合型_三类。
5.电力二极管的工作特性可概括为_加正向压降导通、加反向压降关断_。
6.电力二极管的主要类型有_普通二极管_、_肖特基二极管_、_快恢复二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为_阳极和阴极_ 正向有触发则导通、反向截止_关断_ 。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL_＞_IH 。
10.晶闸管断态不重复电压UDRM与转折电压Ubo数值大小上应为，UDRM_＜_Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的_多元集成_结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为_开通_ 。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截至区_、前者的饱和区对应后者的_放大区__饱和区_。
15.电力MOSFET的通态电阻具有_正_温度系数。
16.IGBT 的开启电压UGE（th）随温度升高而_略降_，开关速度_小于_电力MOSFET17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是_智能功率集成电路_。
18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压型_和_电流型_两类。
电力电子复习题
电力电子复习题 Last updated on the afternoon of January 3, 2021电力电子复习题一、选择题1、晶闸管稳定导通的条件A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流2、晶闸管通态平均电流I T(AV)与其对应有效值I的比值为A、、1/1.57 C、D、1/3、对于升降压直流斩波器，当其输出电压小于其电源电压时，有A、α无法确定B、<α<1C、0<α<、以上说法均是错误的4、有源逆变发生的条件为A、要有直流电动势B、要求晶闸管的控制角大于900C、直流电动势极性须和晶闸管导通方向一致D、以上说法均是错误的5、对于电阻负载单相交流调压电路，下列说法错误的是A、输出负载电压与输出负载电流同相B、α的移项范围为00<α<1800C、输出负载电压U O的最大值为U1D、以上说法均是错误的6、晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为A.维持电流B.擎住电流C.浪涌电流D.额定电流7、三相半波可控整流电路的自然换相点是A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后608、有源逆变电路晶闸管的换流方式为A.器件换流B.电网换流C.负载换流D.脉冲换流9、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关A.α、负载电流Id以及变压器漏抗XCB.α以及负载电流IdC.α和U2D.α、U2以及变压器漏抗XC10、下列电路中，输入整流变压器不存在直流磁化的有A.单相桥式可控整流电路B.单相半波可控整流电路C.单相全波可控整流电路D.三相半波可控整流电路11、三相全控桥式整流电路在宽脉冲触发方式下一个周期内所需要的触发脉冲共有六个，它们在相位上依次相差°°°°12、可在第一和第四象限工作的变流电路是A.三相半波可控变流电路B.单相半控桥C.接有续流二极管的三相半控桥D.接有续流二极管的单相半波可控变流电路13、若晶闸管电流有效值是157A，则其额定电流为A.157AB.100AC.80AD.246.5A14、带反电动势负载的电路，当晶闸管关断时负载上的电压U d为===E/=–E15、升压斩波电路中，已知电源电压Ud=12V，导通比Kt=1/3，则负载电压U0=16、将直流电能转换为交流电能供给负载的变流器是A.有源逆变器D变换器A 变换器 D.无源逆变器17、串联谐振式逆变电路晶闸管的换流方式为 A.器件换流 B.电网换流 C.负载换流D.脉冲换流18、单相全控桥式整流电路带纯电阻性负载时，晶闸管承受正向电压的最大值为 A.2U 221B.2U 2C.2U 22D.2U 619、取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的 A.转折电压 B.反向击穿电压 C.阈值电压D.额定电压20、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在 A.导通状态B.关断状态C.饱和状态D.不定21、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是 °°°°22、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为22222、三相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为2222224、电流型逆变器中间直流环节贮能元件是A.电容B.电感C.蓄电池D.电动机25、在型号为KP10-12G中，数字10表示A.额定电压10VB.额定电流10AC.额定电压1000VD.额定电流1000A26、下列电路中，不可以实现有源逆变的有A.三相半波可控整流电路B.三相桥式半控整流电路C.单相桥式可控整流电路D.单相全波可控整流电路外接续流二极管27、下列电路中，输入整流变压器不存在直流磁化的有A.单相桥式可控整流电路B.单相半波可控整流电路C.单相全波可控整流电路D.三相半波可控整流电路28、电压型逆变电路特点没有A.直流侧接大电感B.交流侧电流为正弦波C.直流侧电压无脉动D.直流侧电流有脉动29、对于升降压直流斩波器，当其输出电压大于其电源电压时，有A、α无法确定B、<α<1C、0<α<、以上说法均是错误的30、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在36、电压型逆变电路特点没有 A.直流侧接大电感B.交流侧电流为正弦波C.直流侧电压无脉动D.直流侧电流有脉动37、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为40、对于电阻负载单相交流调压电路，下列说法错误的是A 、输出负载电压与输出负载电流同相B 、α的移项范围为00<α<18022222、三相半波可控整流电路，带电阻负载，控制角α的最大移相范围为（）。
电力电子技术总复习试题
12、普通晶闸管的图形符号是N，三个电极分别是、填空题1、开关型DC/DC变换电路的3个基本元件是____________ 、 _____ 和 ______ 。
2、逆变角B与控制角a之间的关系为。
3、 GTO的全称是 __________________ 。
4、直流斩波电路按照输入电压与输出电压的高低变化来分类有 __________ 斩波电路；______________ 斩波电路; ----斩波电路。
5、变频电路从变频过程可分为 _变频和_变频两大类。
6、晶闸管的工作状态有正向 _状态，正向 ___________ 状态和反向______ 状态。
7、只有当阳极电流小于 _电流时，晶闸管才会由导通转为截止。
8、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为_角9、 GTR勺全称是。
10、在电流型逆变器中，输岀电压波形为 ___________ 波，输岀电流波形为_________ 波11、 GTO的关断是靠门极加出现门极来实现的。
13、整流指的是把能量转变成能量。
14脉宽调制变频电路的基本原理是：控制逆变器开关元件的_和_时间比，即调节_来控制逆变电压的大小和频率。
15、型号为KP100-8的元件表示_管、它的额定电压为 _伏、额定电流为—安。
16、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：_ 和_。
二、判断题1、KP2-5表示的是额定电压 200V，额定电流500A的普通型晶闸管。
2、给晶闸管加上正向阳极电压它就会导通。
3、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
4、逆变电路分为有源逆变电路和无源逆变电路两种。
5、只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。
6、普通晶闸管内部有两个 PN结。
7、逆变失败，是因主电路元件岀现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
8、应急电源中将直流电变为交流电供灯照明，其电路中发生的“逆变”称有源逆变。
电力电子技术(随堂练习)
电力电子技术随堂练习第一章电力二极管和晶闸管一、单选题1．晶闸管内部有（）PN结A．一个B．二个C．三个D．四个【答案：C】2. 晶闸管两端并联一个RC电路的作用是（C ）A．分流B．降压C．过电压保护D．过电流保护【答案：C】3. 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值 B．最大值 C．平均值 D．瞬时值【答案：C】4. 晶闸管在电路中的门极正向偏压（）愈好A．愈大 B．愈小 C．不变 D．0 【答案：B】二、判断题1．晶闸管串联使用时，必须注意均流问题。
（）【答案：×】2．给晶闸管加上正向阳极电压它就会导通。
（）【答案：×】3. 两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜任电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（）【答案：√】4. 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
（）【答案：×】5. 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
（）【答案：×】6. 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。
（）【答案：×】7. 只要给门极加上触发电压，晶闸管就导通。
（）【答案：×】第二章单相可控整流电路一、单选题1．单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度A．180° B．60° C．360° D．120°【答案：A】2. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( ) A．90°B．120°C．150°D．180°【答案：D】3. 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。
A．不变， B．增大， C．减小。
【答案：B】4. 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。
A．1， B．0.5， C．0.45， D．0.9.【答案：C 】5. 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。
《电力电子技术》复习资料
《电力电子技术》复习资料一、填空题1．晶闸管有三个电极：阳极、阴极和门极。
2．晶闸管导通的条件是：在阳极和阴极之间加足够的正向电压的同时，门极加适当的正向电压。
3．反电势负载的特点是只有整流电路输出电压大于负载反电势时才有电流产生。
4．晶闸管关断可以采取减少阳极电流使之不能维持正反馈，断开阳极电源或者在阳极和阴极之间加反向电压的方法。
5．三相全控桥式整流电路在任何时刻必须有两个晶闸管同时导通，一个在共阴极组，一个在共阳极组。
6．不可控两端器件，它具有整流作用，而无可控功能。
7．同一套晶闸管电路，既可作整流，又能作逆变，常称这一装置为变流器。
8．当0＜α＜90°时。
变流器工作在整流状态，当α=90°时工作在中间状态，当90°＜α＜180°时，若同时存在一个适当的外接直流电源，变流器工作于逆变状态。
9．在逆变电路中，由于电路的电阻很小，应当尽量避免两个电源反极性相连。
10．规定逆变角β以控制角α=∏时作为计量的起始点，此时的β等于β=0。
11．逆变电路可以分为有源逆变和无源逆变两大类。
12．三相可控整流电路的基本形式是三相半波可控整流电路。
13．绝缘栅双极晶体管具有开关速度快、输入阻抗高、通态电压低、耐压高、电容量大等优点。
14．晶闸管逆变器是一种把固定的直流电压变成固定或可调的交流电压的装置。
15．功率场效应晶体管的最大功耗，随管壳温度的增高而下降。
16．肖特基二极管适用于电压不高，要求快速、高效的电路中。
17．功率场效应晶体管的特点是：栅极的静态内阻高，驱动功率小，撤除栅极信号后能自动关断，同时不存在二次击穿，安全工作区范围宽。
18. 绝缘栅双极晶体管的本质是一个____场效应晶体管__________ 。
19、肖特基二极管的_____开关时间______短，故开关损耗远小于普通二极管。
21. 肖特基二极管正向压降小，开启电压__低_____ ，正向导通损耗小。
电力电子技术试卷及答案-第五章
电力电子技术试题(第五章)一、填空题1、整流是把电变换为电的过程；逆变是把电变换为电的过程。
1、交流、直流；直流、交流。
2、逆变电路分为逆变电路和逆变电路两种。
2、有源、无源。
3、逆变角β与控制角α之间的关系为。
3、α=π－β4、逆变角β的起算点为对应相邻相的交点往度量。
4、负半周、左。
5、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
5、顺极性串、逆变失败、逆变颠覆。
6、为了保证逆变器能正常工作，最小逆变角应为。
6、30°～35°7、由两套晶闸管组成的变流可逆装置中，每组晶闸管都有四种工作状态，分别是状态、状态、状态和状态。
7、待整流、整流、待逆变、逆变。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
8、斩波。
9、反并联可逆电路常用的工作方式为，以及三种。
在工业上得到广泛应用的是方式。
9、逻辑无环流、有环流、错位无环流、逻辑无环流。
10、采用接触器的可逆电路适用于对要求不高、不大的场合。
10、快速性，容量。
11、某半导体器件的型号为KN 100 / 50 —7，其中KN表示该器件的名称为100表示，50表示，7表示。
11、逆导晶闸管，晶闸管额定电流为100A，二极管额定电流为50A，额定电压100V。
12、晶闸管整流装置的功率因数定义为侧与之比。
12、交流、有功功率、视在功率13、晶闸管装置的容量愈大，则高次谐波，对电网的影响。
13、愈大，愈大。
14、在装置容量大的场合，为了保证电网电压稳定，需要有补偿，最常用的方法是在负载侧。
14、无功功率；并联电容。
15、变频电路从变频过程可分为变频和变频两大类。
15、交流—交流，交流—直流—交流。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
16、导通，关断，脉冲宽度。
二、判断题对的用√表示、错的用×表示（每小题1分、共10分）1、把交流电变成直流电的过程称为逆变。
电力电子技术_复习题
《电力电子技术》复习题一、名词解释1、电力电子变流技术2、斩波控制3、直接变频器4、全控型器件5、转折电压6、无源逆变7、驱动电路8、电流源型逆变器9、电压源型逆变器10、全控型器件二、判断题1.在电力电子技术中，电力电子器件工作在放大状态。
2.根据驱动电路加在电力电子器件控制端和公共端间有效信号波形，可将电力电子器件（电力二极管除外）分为脉冲触发型和电平控制型。
3.半波可控整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。
4.无源逆变指的是不需要逆变电源的逆变电路。
5. 单相全控桥式整流电路可用于有源逆变。
（）6.单相半波可控整流电路属单脉波整流电路。
（）7.整流电路按电路组成器件可分为单相和多相两类。
（）8.单相全控桥式整流电路可用于有源逆变。
（）9、三相桥式全控整流电路，输出电压波形的脉动频率是150HZ。
（）10、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
（）11、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（）12、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
（）13、无源逆变电路，是把直流电能逆变成交流电能，送给电网，（）三、读图题1 写出下列电路符号的名称或简称。
（a） (b)(c) (d)2．画出单结晶体管的电路符号及伏安特性；说明单结晶体管的导通条件和截止条件。
3．在第1题所给的器件中，哪些属于自关断器件？四、简答题1、晶闸管导通和关断条件是什么？2、有源逆变实现的条件是什么？3、什么是逆变失败，造成逆变失败的原因有哪些？4、电压型逆变器与电流型逆变器各有什么样的特点？5、换流方式有哪几种？分别用于什么器件？6、什么是直流斩波电路？7、单相全波与单相全控桥从直流输出端或从交流输入端看均是基本一致的，两者的区别？8、桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载。
电力电子技术课程复习题及答案
一、选择练习题1.晶闸管导通的条件是（ A ）。
A.阳极加正向电压，门极有正向脉冲B.阳极加正向电压，门极有负向脉冲C.阳极加反向电压，门极有正向脉冲D.阳极加反向电压，门极有负向脉冲2.由门极控制导通的晶闸管导通后，门极信号( A )。
A.失去作用B.需维持原值C.需降低D.需提高3.晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为（ B ）。
A.维持电流B.擎住电流C.浪涌电流D.额定电流4.电力电子器件功率损耗的主要原因是（ A ）。
A 、通态损耗B 、断态损耗C 、开通损耗D 、关断损耗5.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( B ) 。
A 、导通状态B 、关断状态C 、饱和状态D 、开关状态6.晶闸管串联时，为达到静态均压，可在晶闸管两端并联相同的（ A ）。
A ．电阻B ．电容C ．电感D ．阻容元件7.下面哪个是绝缘栅双极晶体管的简称（ C ）。
A ．GTO B.GTR C.IGBT D.MOSFET8.单相半控桥式整流大电感负载电路中，为了避免出现一个晶闸管一直导通，另两个整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个（ D ）A.电容B.电感C.电阻D.二极管9.在大电感负载三相全控桥中，当α>60°时，在过了自然换相点之后和下一个晶闸管被触发之前，整流输出u d 为负值，交流电源接受回馈的能量，电感( A )A.释放储能B.既不释放能量也不储能C.吸收能量D.以储能为主10.晶闸管变流器主电路要求触发电路的触发脉冲前沿( C )A.应缓慢上升B.不要太大C.尽可能陡D.有较大负电流11. 出现换相重叠角γ的原因是（ C ）A 晶闸管换相B 有源逆变C 变压器漏感D 谐波12.带平衡电抗器的双反星形可控整流电路使用在（ C ）场合中。
A. 高电压大电流B. 高电压小电流C. 低电压大电流D. 低电压小电流13.三相半波可控整流电路中的三个晶闸管的触发脉冲相位互差（ C ）A.150°B.60°C.120°D.90°14.可在第二象限工作交流电路是（ C ）。
电力电子技术复习(判断题答案).
C、比三相不控整流电路的自然换相点超前
30°；
D、比三相不控整流电路的自然换相点滞后
60°。
13、如某晶闸管的正向阻断重复峰值电压为
745V，反向重复峰值电压为 825V，则该晶闸管
的额定电压应为（ B ）
A、700V
B、 750V
C、800V
D、 850V
14、单相半波可控整流电阻性负载电路中，控制角
B、 α、 I d；
C、 α、 U2；
D 、 α、 U2、 X L；
29、在下面几种电路中，不能实现有源逆变的电路有哪几种
BCD
A 、三相半波可控整流电路。
B 、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D 、单相半控桥整流电路。
30、在晶闸管触发电路中，若使控制电压 UC=0，改变
C 的大小，可使直流电动机负
倍相电压 U2。×
35、逆变角太小会造成逆变失败。 ×
36、设置补偿电容可以提高变流装置的功率因数。
√
37、在单相全控桥电路中，晶闸管的额定电压应取
U2。
×
38、三相半波可控整流电路中，
120o。
√
如果三个晶闸管采用同一组触发装置，
则 α 的移相范围只有
第 4 页 共 19 页
自 101 邓智盛自主复习用
载电压 Ud=0，使触发角 α =90o。达到调定移相控制范围，实现整流、逆变的控制要求。
C、
同步电压，
B 、控制电压，
C 、偏移调正电压
二、判断题（每题 2 分 , 共 20 分）（正确的打√、错误的打×） 1 、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章有源逆变与变频电路
一．选择题
1.可实现有源逆变的电路为。
(A) 三相半波可控整流电路，(B) 三相半控桥整流桥电路，
(C) 单相全控桥接续流二极管电路，(D) 单相半控桥整流电路。
2.在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理。
(A) 30º-35º， (B) 10º-15º， (C) 0º-10º， (D) 0º。
3.在有源逆变电路中，逆变角β的移相范围应选为最好。
(A) β=90º~180º，(B) β=35º~90º， (C) β=0º~90º，
4.下面哪种情况不具有变流功能的（）
(A) 有源逆变(B) 交流调压(C) 变压器降压(D) 直流斩波
5.可实现有源逆变的电路为。
(A) 单相全控桥可控整流电路(B) 三相半控桥可控整流电路
(C) 单相全控桥接续流二极管电路(D) 单相半控桥整流电路
6.变流器工作在逆变状态时，控制角α必须在度。
(A) 0°-90°； (B) 30°-120°； (C) 60°-150°； (D) 90°-150°；
二．判断题
7.在用两组反并联晶闸管的可逆系统中，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（）
8.逆变角太大会造成逆变失败。
（）
9.有源逆变指的是把直流电能转变成交流电能送给负载。
（）
10.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
（）
11.逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
（）
12.变频调速装置是属于无源逆变的范畴。
（）
13.有源逆变装置是把逆变后的交流能量送回电网。
（）
14.供电电源缺相、逆变桥元件损坏、逆变换流失败等故障，也会引起逆变失败。
（）
15.电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
（）
16.用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。
（）
17.无源逆变电路，是把直流电能逆变成交流电能，送给电网. （）
18.无源逆变指的是不需要逆变电源的逆变电路。
（）
19.逆变角太小会造成逆变失败。
（）
20.变频器总是把直流电能变换成50Hz交流电能。
（）
21.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）
22.在变流装置系统中，增加电源的相数也可以提高电网的功率因数。
（）
23.在有源逆变电路中，当某一晶阐管发生故障、失去开通能力，则会导致逆变失败。
（）
24.在SPWM控制的逆变电路中，载波频率越高，SPWM波形中谐波频率也就越高。
（）
25.输出接有续流二极管的三相桥式全控桥，不可能工作在有源逆变状态。
（）
三．填空题
26.180°导电型三相桥式逆变电路，晶闸管换相是在_ 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_ 上的元件之间进行的。
27.由晶闸管构成的逆变器换流方式有换流和换流。
28.按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为逆变器与逆变
器两大类。
29.对异步电动机实施变频调速控制，通常的控制方式有、、
、等四种。
30.PWM逆变电路的控制方法有、、三种。
其中调制法又可分为、两种。
31.异步电动机变频调速时，对定子频率的控制方式有、、、。
32.实现有源逆变的条件为和。
33.有源逆变指的是把能量转变成能量后送给装置。
34.当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。
35.造成逆变失败的原因有、、、等几种。
36.逆变器按直流侧提供的电源的性质来分，可分为型逆变器和型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用器进行滤波，电压型三相桥式逆变电路的换流是在桥路的元件之间换流，每只晶闸管导电的角度是度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用滤波，电流型三相桥式逆变电路换流是在元件之间换流，每只晶闸管导电的角度是度。
37.SPWM脉宽调制型变频电路的基本原理是：对逆变电路中开关器件的通断进行有规律的调制，使输出端得到脉冲列来等效正弦波。
38.PWM逆变电路的控制方式有、、。
39.SPWM波形的生成方法主要有3种，分别是、和。
40.改变SPWM逆变器的调制比，可以改变的幅值。
四．分析与计算题
41.实现有源逆变必须满足哪两个必不可少的条件？
42.PWM逆变电路的控制方法主要有哪几种？简述异步调制与同步调制各有哪些优缺点？
43.什么是逆变失败？逆变失败后有什么后果？形成的原因是什么
44.在三相全控桥式有源逆变电路中，以连接于A相的共阴极组晶阐管VT1为例，说明其在一个周期中，导通及判断期间两端承受电压波形的规律。
