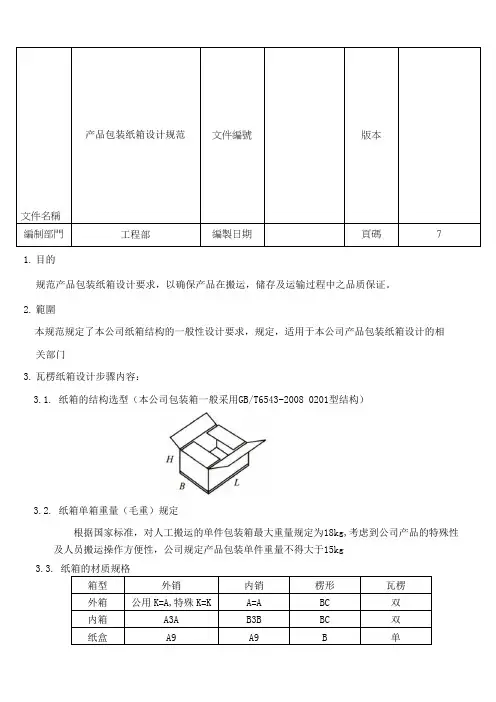

文件名稱产品包装纸箱设计规范文件編號版本
編制部門工程部編製日期頁碼7 1.目的
规范产品包装纸箱设计要求,以确保产品在搬运,储存及运输过程中之品质保证
2. 範圍
本规范规定了本公司纸箱结构的一般性设计要求,规定,适用于本公司产品包装纸箱设计的相关部门
3. 瓦楞纸箱设计步骤内容:
3.2. 纸箱单箱重量(毛重)规定
根据国家标准,对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性,公司规定产品包装单件重量不得大于15kg
3.3.
箱型外销内销楞形瓦楞
外箱公用K=A特殊K=K A=A BC双
内箱A3A B3B BC双
纸盒A9A9B单
隔板B3B3B单
刀卡A9A9E单
3.1.纸箱的结构选型(本公司包装箱一般采用GB/T6543-2008 0201 型结构)
瓦楫类别瓦楞高度(™)
瓦楞个數曲
Shni
代号
h 朮JXfXfXfX大瓦楞15-53d ±2
Rhi xx.x x/ HJT小瓦物 2.5-350 ±2以雜之
C加y Y 7 Y7 1/ vy \中瓦IS 3. 5T28+2以4代
之
E坑fUl TL撤小瓦柿 1.1-2舛±4抽代之
〔46 9136 ±20
纸
纸
蜩
纸
纸
里
坑
中
坑
面
纸箱最外面的那层称为面纸,最里内的纸称为里纸,中间凹凸不平的纸为坑纸,两坑 纸中间纸称为隔纸,其材质表达方式为:
◊前面的字母(如
K,A,B )表示为面纸纸质
◊中间符号(如=表示瓦楞层数,9表示E 坑幼坑纸,3表示B 坑单瓦楞
◊后面表示字母(如K,A,B )表示为里纸纸质
◊如
K=K,表示为面纸和里纸都是K 纸材质,双层瓦楞纸(默认 BC 组合瓦楞)
34依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计 341.栈板规格规定1100X l100m (单面木质栈板) 3.42外箱标准堆码方式为重叠反交错和旋转交错两种
♦重叠式和正反交错堆码方式
3.5. 尺寸设计要求
3.5.1. 公司外箱公用尺寸为L500mm*B330n ft L370mm*330m S 种,高度依产品包装方式数量及重
量决定
3.5.2. 其他外箱尺寸管制
f 500mm
外箱标准设计内尺寸
依产品重量及纸质
外箱标准设计内尺寸
li
11
0mm 330mm
1100mm
♦旋转交错方式
L: 500
长宽比:1.5
B
H:
L:370mm B:330mm
H B
H:依产品重量及纸质
长宽比:1.12
3.521.瓦楞纸箱的尺寸以内尺寸为标准,如需标注外尺寸应在尺寸前加“外”字,单位为毫米(mr)内尺
寸就是纸箱内净空尺寸,以长、宽、高顺序表示,字母代号以L、B H表示。
3.5.22 —般公差:单瓦楞纸箱土3mm双瓦楞纸箱土5mm
3.5.23 外尺寸应符合GB/T4892标准规定:
♦长、宽之比不大于2.5 : 1 (RL=1〜1.5内最佳)
♦宽、高之比不大于2: 1,不小于0.15 : 1
3.5.2.
4.纸箱尺寸展开图
♦纸箱接头G的制造尺寸:单瓦楞纸板为30mm双瓦楞纸板为40mm
♦外尺寸在内尺寸基础上+纸板厚度
3.6. 瓦楞纸箱强度设计
瓦楞纸箱的强度是评价瓦楞纸箱的重要指标,同时也是设计瓦楞纸箱的重要条件。根据瓦楞纸箱的实际应用情况,瓦楞纸箱的强度设计主要包括空箱抗压强度和堆码强度两方面。
瓦楞纸箱的堆码强度是用于评估在包装件静态仓储情况下,瓦楞纸箱至堆垛坍塌时所能承受的最大负荷。通常情况,影响瓦楞纸箱堆码强度的主要因素包括:安全系数和最大堆码层数。
3.6.1. 堆码方式
因为纸箱的受力主要是由它的棱角来承担的,所以平齐堆码比交错堆码强度要高(平齐堆码比交错堆码稳定性要差)。但在原木栈板运输时,由于木条间距的影响,平齐堆码强度确比交错堆码强度要低,而当包装件伸出栈板时,任何堆码强度都要降低。
纸箱堆码有少许的偏差,强度也将大大降低。同时瓦楞纸箱箱角不要位于栈板木板的空隙处,因为这时纸箱不是四壁平均受力,而由悬空边角承担了过多的负荷。
▲四角承受抗压力强度为100%
▲中部承受抗力强度约30% -40% (比较弱)
3.62印刷面积与印刷设计
瓦楞纸板加工工序是先生产出瓦楞纸板,然后在瓦楞纸板上印刷。所以,在使用一般油性油墨印刷时,印刷压力能将瓦楞压溃,从而降低纸箱强度。
因为纸箱的抗压强度主要依靠四个棱角来支持,距棱角越远,支撑力越小。端面两棱角间距小,支撑力比侧面大,所以受影响的变化也大。比如端面全印刷的抗压强度比无印刷约低34.9 %,而侧面全印刷只降低26%,这就说端面印刷对纸箱强度的影响较侧面大。
一般来说,随着印刷面积的增加,纸箱强度按比例下降。全印刷约下降40 %。横向带状印刷,在中心幅宽50mm约下降35%;在下沿幅宽50mm约下降30%;在上下两边各印宽52mm约下降37%。而在纸箱侧面、端面中心部均纵向印刷50mm则只约下降5%。
3.6.3. 纸箱强度计算公式
3.6.3.1. 堆码载荷
品装箱后形成包装件,包装件又称为货物。货物向上堆码时,最底层纸箱承受的堆码荷载为p= W=W(T-1)
式中:
W ---每件货物(包装件)的质量(kg)
H ---为纸箱的高度(mm)
h ---为堆码高度(mm) T --- 堆码层数
3.6.3.2. 堆码强度条件要求
为了保护箱内产品,纸箱的抗压强度必须大于堆码荷载,而且要有合理的安全系数。这一要求称
为堆码强度条件,其表达式为:
P>KP
式中:
