简述数控车床对刀操作步骤
数控机床对刀的方式及其对刀步骤
在进行加工之前，数控车床要进行对刀操作，以便确保产品加工的精度以及准度，在实际进行生产的过程中，数控车床对刀的操作有试切对刀和机外对刀仪这两种对刀方法，但是在进行对刀操作的时候也会出现一些问题，下面我们就来具体介绍一下数控车床对刀的操作步骤。
1、试切对刀试切对刀主要用在建立加工坐标系。
在安装好工件后，为了可以加工出需要的加工件，要将编程原点设定为加工原点，建立加工坐标系，用来确定刀具和工件的相对位置，使刀具按照编程轨迹进行运动，最终加工出所需零件。
试切对刀的步骤主要有：（1）选择机床的手动操作模式；（2）启动主轴，试切工件外圆，保持X方向不移动；（3）停主轴，测量出工件的外径值；（4）选择机床的MDI操作模式；（5）按下“off set sitting”按钮；（6）按下屏幕下方的“坐标系”软键；（7）光标移至“G54”；（8）输入X及测量的直径值；（9）按下屏幕下方的“测量”软键；（10）启动主轴，试切工件端面，保持Z方向不移动；2、机外对刀仪对刀机外对刀仪对刀需要将显微对刀仪固定于车床上，用于建立刀具之间的补偿值。
但是因为刀具尺寸会有一定差别，机床中刀位点的坐标值也会因此而出现不同。
如果不设立刀具之间的补偿值，运行相同的程序时就不可能加工出相同的尺寸，想要保证运行相同的程序时，运用不同的刀具得出相同的尺寸，则需要建立刀具间的补偿。
机外对刀仪对刀的步骤主要有：（1）移动基准刀，让刀位点对准显微镜的十字线中心；（2）将基准刀在该点的相对位置清零，具体操作是选择相对位置显示；（3）将其刀具补偿值清零，具体操作是按下“off set sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在基准刀相对应的刀具补偿号上输入Xo、Zo；（4）选择机床的手动操作模式，移出刀架，换刀；（5）使其刀位点对准显微镜的十字线中心；（6）选择机床的MDI操作模式；（7）设置刀具补偿值，具体操作是按下“offset sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在相对应的刀补号上输入X、Z；（8）移出刀架，执行自动换刀指令即可。
简述数控车床的开机对刀步骤
简述数控车床的开机对刀步骤数控车床是一种高精度、高效率的加工设备，广泛应用于各种金属和非金属材料的加工行业。
在使用数控车床进行加工之前，必须进行开机对刀操作，以确保加工的精度和质量。
下面将详细介绍数控车床的开机对刀步骤。
1. 打开数控车床主电源：首先，将数控车床的主电源开关打开，等待设备初始化完成。
2. 启动数控系统：按照数控系统的启动步骤进行操作，等待系统启动完成。
3. 进入手动模式：在数控系统界面上选择手动模式，以便进行手动操作。
4. 将刀具装夹到主轴上：选择合适的刀具，将其装夹到数控车床的主轴上，并确保刀具夹紧牢固。
5. 将工件夹紧在工作台上：选择合适的工件，将其夹紧在数控车床的工作台上，并确保工件位置正确。
6. 将刀具对准工件：通过手动操作数控车床的主轴和工作台，将刀具准确对准工件。
7. 调整刀具高度：使用数控系统中的高度调整功能，调整刀具的高度，使其与工件表面平行。
8. 设置坐标原点：在数控系统中设置刀具与工件的坐标原点，以便后续加工操作的准确性。
9. 进行手动对刀：通过数控系统中的手动操作功能，逐步调整刀具位置，确保刀具与工件的距离和角度都符合要求。
10. 进行自动对刀：在手动对刀完成后，可以通过数控系统中的自动对刀功能进行精细调整，以进一步提高对刀的精度。
11. 测试刀具位置：对完成对刀的刀具进行位置测试，确保刀具没有与工件或夹具发生碰撞。
12. 完成对刀操作：当确认刀具位置正确无误后，即可完成对刀操作，准备进行正式加工。
通过以上步骤，数控车床的开机对刀操作就可以顺利完成。
在日常生产中，对刀是非常重要的一项工作，只有确保刀具与工件的准确对准，才能保证加工的精度和质量。
因此，在操作数控车床时，务必严格按照操作步骤进行，确保安全生产。
希望以上内容对您有所帮助，谢谢阅读！。
简述数控车床对刀操作步骤
简述数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于工业生产中。
对刀是数控车床使用中非常重要的一步，它可以确保加工质量和效率。
本文将简要介绍数控车床对刀的操作步骤。
步骤一：准备工作在进行数控车床对刀操作之前，需要进行以下准备工作：1.确保车床工作区域整洁、安全，清除与加工无关的杂物；2.确保车床已经通电并正常运行；3.准备好工作所需的刀具、夹具等。
步骤二：安装刀具1.根据加工需要选择适当的刀具，并检查刀具的状态；2.将刀具安装到车床刀架上，并使用扳手等工具固定好；3.确保刀具安装牢固，无松动。
步骤三：刀具测量1.使用必要的测量工具（如卡规、千分尺等），测量刀具的尺寸；2.根据测量结果调整刀具的位置和角度，以确保刀具与工件之间的距离和角度符合要求；3.利用车床上的测量功能，如工具测量仪，可以更方便地进行刀具测量。
步骤四：调整刀具偏移量1.打开数控车床的控制面板，进入刀具偏移量调整界面；2.根据刀具的测量结果，逐一调整刀具的偏移量，包括径向偏移和切向偏移；3.在调整中，可以通过手动移动刀具并观察加工效果，进行微调，以达到最佳的加工质量。
步骤五：保存参数1.当刀具调整到位后，将调整过的刀具偏移量参数保存到数控车床的控制系统中；2.根据刀具的类型和位置，可以在数控车床的控制系统中选择相应的刀具参数存储槽进行保存；3.保存参数后，可以随时调用该刀具参数进行加工操作，提高加工效率。
步骤六：试切与调整1.在进行实际加工之前，进行试切操作，观察切削效果；2.根据试切结果，进行必要的调整，如调整切削速度、进给速度、切削深度等；3.不断试切与调整，直到达到满意的加工效果。
步骤七：加工生产1.在完成刀具调整和试切调整后，即可正式进行加工生产；2.根据加工要求，在数控车床上设置相应的加工参数，如切削速度、进给速度、切削深度等；3.监控加工过程，及时调整参数，保证加工质量和效率。
以上便是数控车床对刀操作的简要步骤。
简述数控车床的对刀步骤
数控车床的对刀步骤1. 背景介绍数控车床是一种自动化机械设备，用于加工各种金属材料的零件。
在进行加工之前，需要对刀进行调整，以确保加工的精度和质量。
本文将介绍数控车床的对刀步骤。
2. 对刀工具准备在进行数控车床的对刀之前，需要准备一些必要的工具和设备： - 对刀仪：用于测量和调整刀具位置和高度。
- 手动螺丝刀：用于固定和调整刀具。
- 调整块：用于校准对刀仪。
3. 对刀流程以下是数控车床的对刀步骤：步骤一：安装并调整对刀仪1.将对刀仪安装在数控车床上，并确保其牢固稳定。
2.使用手动螺丝刀调整对刀仪的位置，使其与工件表面接触。
3.使用调整块校准对刀仪，确保其精度和准确性。
步骤二：选择合适的工具1.根据加工要求和工件材料选择合适的刀具。
2.安装刀具并使用手动螺丝刀进行固定。
步骤三：调整刀具位置和高度1.打开数控车床的控制系统，并进入对刀模式。
2.使用对刀仪在工件表面上进行测量，确定刀具的位置和高度。
3.根据测量结果进行调整，使刀具与工件表面接触但不产生过多压力。
步骤四：校准坐标系1.在数控车床的控制系统中，选择校准坐标系的选项。
2.根据机床的实际情况和加工要求，选择合适的校准方式。
3.按照系统提示进行操作，完成坐标系的校准。
步骤五：测试加工1.将加工程序加载到数控车床的控制系统中。
2.进行空运行测试，确保刀具和工件没有碰撞或其他异常情况。
3.调整加工参数和切削条件，以达到理想的加工效果。
步骤六：完成对刀1.确认对刀完成后，关闭对刀模式并保存相关设置。
2.将工件固定在数控车床上，并开始正式的加工过程。
4. 注意事项在进行数控车床的对刀过程中，需要注意以下事项：•安全第一：在操作过程中要注意保护自己和他人的安全，避免发生意外事故。
•仔细测量：对刀仪的测量结果将直接影响加工的精度和质量，因此要仔细进行测量。
•切勿强力碰撞：刀具和工件之间不应产生过大的压力，以免损坏刀具或工件。
•校准坐标系：正确校准坐标系可以确保加工程序的准确性和一致性。
数控车床对刀步骤
数控车床对刀步骤一、开机回零（返回参考点）操作1、打开数控车床电气柜总开关。
2、按下机床面板上的“系统启动键”，接通电源，显示屏由原先的黑屏变为有文字显示，电源指示灯亮。
3、按“急停键”，使“急停键”抬起。
4、在操作选择中按下“回零键”，这时该键左上方的小红灯亮。
5、在坐标轴选项键中按下“+X键”，X轴返回参考点，同时X回零指示灯亮。
6、依上述方法，按下“+Z键”，Z轴返回参考点，同时Z回零指示灯亮。
二、对刀操作1、“方式选择”为“MDI”方式，显示屏将显示MDI程序编辑页面。
如果没有显示此页面，则按功能键中的“PROG”键，进入该页面。
在键盘上按“T0101；M03 S600”；→“INSERT”→“START”，换上1号刀，并使主轴转动。
2、“方式选择”变为“JOG”方式，利用“方向”键并结合“进给倍率”旋钮移动1号刀，切削端面。
切削完端面后，不要移动Z轴，按“+X”键以原进给速度退出。
退出后，按下“主轴停止”按钮，使主轴停止转动。
3、按功能键中的“OFSETSET”键以及该页面下“形状”对应的软键盘进入下图所示页面，利用键盘上的光标键使光标移动到“G01”，在键盘上按“Z0”→“测量”软键，完成1号刀Z向的对刀。
4、“方式选择”为“MDI”方式，重新使主轴转动；再变为“JOG”方式，利用方向键移动1号刀，试切外圆。
车一段外圆后，不要移动X轴，按“+Z”键以原进给速度退出。
退出后，按下“主轴停止”按钮，使主轴停止转动。
用外径千分尺测量试切部分的外圆直径。
5、再次进入如上图页面，在“G01”下，在键盘上输入刚才测量的外径植→“测量”，完成1号刀X向对刀。
6、完成1号刀的对刀后，利用“方向”键使刀架离开工件，退回到换刀位置附近。
7、采用同样方式继续完成各种刀具的对刀。
三、结束至此，对刀过程已经结束，在程序中只需调取刀补号即可运行。
如“T0101”后面的“01”即为调用“G01”里的对刀数据，其他依此类推。

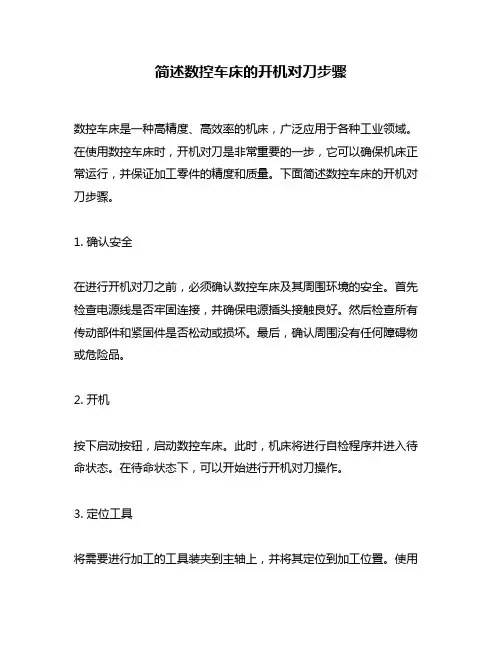

简述数控车床的开机对刀步骤
简述数控车床的开机对刀步骤数控车床是一种高精度、高效率的机床，广泛应用于各种工业领域。
在使用数控车床时，开机对刀是非常重要的一步，它可以确保机床正常运行，并保证加工零件的精度和质量。
下面简述数控车床的开机对刀步骤。
1. 确认安全在进行开机对刀之前，必须确认数控车床及其周围环境的安全。
首先检查电源线是否牢固连接，并确保电源插头接触良好。
然后检查所有传动部件和紧固件是否松动或损坏。
最后，确认周围没有任何障碍物或危险品。
2. 开机按下启动按钮，启动数控车床。
此时，机床将进行自检程序并进入待命状态。
在待命状态下，可以开始进行开机对刀操作。
3. 定位工具将需要进行加工的工具装夹到主轴上，并将其定位到加工位置。
使用手轮或电脑程序调整主轴位置和角度，使其与工件接触。
4. 对刀仪校准将对刀仪放置在主轴上，并根据厂家说明书调整其位置和角度。
使用对刀仪测量工具的长度和直径，然后输入数据到数控系统中。
5. 开始对刀按照数控系统的指示，开始进行开机对刀操作。
首先，使用手轮或电脑程序调整主轴位置和角度，使其与工具接触。
然后，根据数控系统的指示调整工具位置和角度，使其与工件接触。
最后，使用对刀仪检查工具和工件之间的距离和角度，并进行微调。
6. 完成对刀当工具和工件之间的距离和角度达到要求时，完成开机对刀操作。
此时可以开始进行加工操作了。
以上就是数控车床的开机对刀步骤。
在实际操作中，还需要注意一些细节问题，如保持机床清洁、定期润滑、及时更换磨损部件等。
只有做好这些准备工作，并正确地进行开机对刀操作，才能保证数控车床正常运行，并获得高精度、高质量的加工零件。
数控车床的对刀操作步骤
数控车床的对刀操作步骤在数控车床的操作中，对刀是一项非常重要的工艺操作。
对刀操作的准确与否直接影响到车床加工的质量和效率。
本文将为您介绍数控车床的对刀操作步骤，帮助您正确进行对刀操作。
步骤一：准备工作在进行对刀操作之前，首先需要做一些准备工作。
1.先确保车床的刀具刀片是整齐摆放的，没有松动或损坏的情况。
2.确保车床刀架的位置正确，刀架能够正常移动。
3.准备好适合对刀操作的工件，可以是一块平整的金属坯料。
步骤二：工具选择在进行对刀操作时，需要配备一些常用的工具，以便进行测量和调整。
1.卡尺：用于测量刀具的长度、宽度和高度。
2.快速测高仪：用于测量刀具的高度差异。
3.刀具调整工具：用于调整和固定刀具。
步骤三：测量刀具长度1.选择一根刀具，并将其安装在车床刀架上。
2.使用卡尺，测量刀具的长度。
将卡尺放置在刀具的上方和下方，确保卡尺与刀具接触紧密。
3.记下测量结果，并与车床的预设数值进行比对。
如果长度不匹配，就需要进行调整。
步骤四：测量刀具宽度1.使用卡尺，测量刀具的宽度。
将卡尺放置在刀具的两侧，确保卡尺与刀具接触紧密。
2.记下测量结果，并与车床的预设数值进行比对。
如果宽度不匹配，就需要进行调整。
步骤五：测量刀具高度1.使用快速测高仪，将其靠近刀具表面，并将测高仪调至水平。
2.将测高仪移到刀具的各个部位，记录下不同部位的高度差异。
3.如果发现刀具存在高度差异，就需要进行调整，以确保刀具的高度统一。
步骤六：刀具调整根据之前测量的结果，对刀具进行调整。
1.如果刀具的长度不匹配，可以通过添加刀夹片或者更换刀具来进行调整。
2.如果刀具的宽度不匹配，可以通过调整刀具的位置或者更换合适宽度的刀具来进行调整。
3.如果刀具的高度差异较大，可以通过调整刀架高度或者刀具位置来进行调整。
步骤七：验证对刀结果在完成刀具的调整后，需要进行对刀结果的验证，以确保调整准确。
1.将工件安装在车床上，并选择适当的加工程序。
2.运行加工程序，观察加工过程中切削刀具的表现。
数控车床对刀步骤
数控车床对刀步骤
1. 对刀工具：0-150mm游标卡尺、三爪扳手和压刀扳手、刀具90度外圆车刀、毛坯φ50x83
2. 选择刀位：刀位要和程序对应
3. 装夹车刀：双手拧紧即可
4. 装夹工件：保证三爪的三个面与毛坯接触，伸出长度5
5.
5. 使用加力杆逐一夹紧使其毛坯受力均匀
6. Z轴对刀
7. 使用录入使主轴正转，转速500转每分钟
8. 手动方式快速移动至工件
9. 用手轮方式匀速进给平面
10. 此时沿X轴方向匀速退刀Z轴不动
11. 点击刀补按键找到相应的刀补号输入Z0.0点击输入（广数系统）或者测量（发那科系统）
12. X向对刀
13. 车削外圆长度3至5mm直径进刀1.5mm左右
14. 此时沿Z轴退刀X向不动
15. 用游标卡尺测量外圆直径
16. 在相应刀补号输入相应X值
17. 法那科系统：点击测量，广数系统：点击输入
18. 对刀验证法：点击录入输入T0101；输入G00 X54.0 Z3.0; 点击循环启动拿游标卡尺测量刀具到工件X Z向的距离对应即可.。
简述数控车床的对刀步骤
简述数控车床的对刀步骤介绍数控车床是一种通过计算机控制的机械设备，它能够进行精密的金属加工工作。
对刀是数控车床使用之前必须进行的重要步骤，它可以确保工件放置和工具定位的准确性，从而提高加工质量和效率。
对刀步骤以下是数控车床的对刀步骤，分为四个主要阶段：1. 准备工作在对刀之前，需要进行一些准备工作，以确保整个过程的顺利进行。
包括：1.检查设备：检查数控车床的各项设备和部件是否正常运作，并确保工具和夹具的正确安装。
2.安全防护：确保正确佩戴安全防护用具，如护目镜和手套。
2. 工件放置工件放置是对刀的第一步，它主要涉及到工件的精确定位和夹紧。
以下是该步骤的具体操作：1.选择合适的夹具：根据工件的形状和尺寸选择合适的夹具，并确保其能够提供足够的支撑和稳定性。
2.清洁工作台和夹具：清理工作台和夹具的表面，以确保没有灰尘和碎屑。
3.放置工件：将待加工的工件放置在夹具上，并使用螺丝或夹紧装置进行夹紧。
3. 刀具安装刀具安装是对刀的关键步骤，确保刀具正确安装和定位。
以下是该步骤的具体操作：1.选择合适的刀具：根据加工要求选择合适的刀具，包括切削刀具和测量刀具。
2.检查刀具：检查刀具的磨损情况和安全性，确保刀具完好无损。
3.安装刀具：将刀具插入刀柄，使用扳手或卡具进行固定，并确保刀具的位置和夹紧力度正确。
4. 刀具测量和调整刀具测量和调整是对刀的最后一步，确保刀具位置和偏差在允许范围内。
以下是该步骤的具体操作：1.刀具测量：使用测量刀具对刀具进行测量，包括刀具长度、刀具半径和刀尖位置等。
2.刀具补偿：根据测量结果和加工要求，设置刀具补偿参数，例如刀具半径补偿和刀具长度补偿。
3.刀具校正：使用数控车床的校正功能对刀具位置进行微调，以确保其与工件之间的距离准确。
总结数控车床的对刀步骤是确保加工过程准确性和效率的关键。
通过准备工作、工件放置、刀具安装和刀具测量和调整等阶段，可以确保工件和刀具的正确定位和位置，从而提高加工的质量和效率。
简述车床对刀操作方法步骤
简述车床对刀操作方法步骤
车床对刀操作是车床加工过程中的一项重要工作，它是确保工件精度的关键步骤。
下面是车床对刀操作的步骤简述：
1. 准备工具：准备刀具、刀柄、切削液、螺套等工具。
2. 安装刀具：将刀具安装在刀柄上，并确保刀具固定牢固。
3. 安装刀柄：将刀柄安装在车床上，并按照需要调整刀柄的位置。
4. 调整刀柄位置：使用刀具尖端与工件接触的方法，调整刀柄在车床上的位置，确保尽量减小刀具与工件之间的误差。
5. 对刀：打开车床电源，启动车床，选择对刀速度，使用切削液润滑刀具。
6. 检查对刀结果：停止车床运行，将刀具从工件上移开，检查切削后的工件表面质量，是否达到设计要求。
7. 修正：根据对刀结果，根据需要调整刀柄位置，重新进行对刀，直至达到满意的结果。
8. 完成：对刀完成后，关闭车床电源，清理工作区域，保养和存储好刀具。
需要注意的是，车床对刀操作需要经验丰富的工人进行，并且每次更换刀具或进行重要加工前都需要进行对刀操作，确保加工质量和安全。
数控车床对刀步骤
数控车床对刀步骤第一步：准备工作在开始对刀之前，需要准备好一些必要的工具和设备。
这包括刀具、对刀仪、对刀垫片、螺丝刀、千分尺、角尺等。
同时，检查车床的导轨、传动装置、电气系统等是否正常。
第二步：安装工具根据加工工件的要求，选择适当的刀具。
安装好刀杆和刀片，并使用扳手将其固定在刀架上。
确保刀具安装牢固，没有松动。
同时，检查刀具的磨损情况，如有需要及时更换。
第三步：安装对刀仪将对刀仪固定在车床的工作台上，并调整好合适的位置。
对刀仪的安装位置应尽量靠近工件，以减小误差。
第四步：调整刀具位置通过调整刀杆和刀片在刀架上的位置，使其与对刀仪对齐。
在调整过程中，可以使用千分尺和角尺来检查刀具的位置和倾斜度。
通过微调刀杆和刀片的位置，确保刀具与对刀仪之间没有间隙并且垂直对齐。
第五步：调整刀具高度使用对刀垫片，将刀片调整到合适的高度。
对刀垫片的选择应该考虑到刀具和工件之间的间隙。
通过逐渐堆叠或减少对刀垫片的数量，调整刀具的高度。
使用千分尺和角尺检查刀具是否与工件平行，并调整刀具高度的位置，直到达到合适的精度。
第六步：移动对刀仪记录刀具位置将对刀仪移动到车床的一侧，并在工件表面上选择一个合适的位置。
使用螺丝刀，固定对刀仪，确保其不会移动。
然后，使用对刀仪记录下刀具在该位置的位置坐标。
第七步：移动对刀仪至工件另一侧将对刀仪移动至工件的另一侧，并选择一个相对应的位置。
使用螺丝刀，固定对刀仪。
然后，使用对刀仪记录下刀具在该位置的位置坐标。
第八步：计算工件坐标通过对刀仪记录的两个位置坐标，计算出工件的中心坐标。
根据工件的尺寸和形状，使用角尺和千分尺进行测量，计算出工件的几何参数。
第九步：坐标系的建立确定刀具坐标系和工件坐标系之间的关系。
根据工件的形状和加工要求，建立刀具坐标系和工件坐标系之间的转换关系。
并通过调整数控系统的参数，建立适当的坐标系。
第十步：测试刀具位置使用数控系统提供的手动操作模式，移动刀具到工件上方，并逐步接触工件表面。
数控车对刀步骤
数控车对⼑步骤数控车对⼑步骤第⼀把⼑的对⼑步骤：第⼀步：确认⼑具如果不是，需要换⼑1. 在MDI模式下，输⼊换⼑指令：T0x0x2. 在MDI模式下，输⼊转速指令：SxxxM0x第⼆步：试切削1. 快速接近⼯件，注意不要碰到⼯件。
2. Z向对⼑：在⼿动进给⽅式下，切削⼯件端⾯，直⾄端⾯平整为⽌。
3. 注意此时不要移动Z轴，按下MENU OFSET,切换到GEOMETRY画⾯，确认⼑号，输⼊MZ0.4. X向对⼑：在⼿动进给⽅式下，切削⼯件外圆，直⾄外圆平整为⽌。
停⽌主轴转动，进⾏外圆测量，记下外圆直径测量值。
5. 注意此时不要移动X轴，按下MENU OFSET,切换到GEOMETRY画⾯，确认⼑号，输⼊MX。
（号为外圆直径值）6．输⼊⼑具其它参数，包括⼑尖圆⾓半径（Rxx）和⼑尖假想位置（Tx）。
7. 移动⼑具远离⼯件，直⾄安全位置。
第⼀把⼑对⼑结束。
第⼆把⼑的对⼑步骤：第⼀步：确认⼑具1. 在MDI模式下，输⼊换⼑指令：T0x0x2. 在MDI模式下，输⼊转速指令：SxxxM0x第⼆步：试切削1. 快速接近⼯件，注意不要碰到⼯件。
2. Z向对⼑：在⼿动进给⽅式下，轻碰已平整的⼯件端⾯，注意不要切削⼯件端⾯。
如果切削了⼯件端⾯，则第⼀把⼑的Z向需要重新对⼑。
3. 注意此时不要移动Z轴，按下MENU OFSET,切换到GEOMETRY画⾯，a) 确认⼑号，输⼊MZ0.4. X向对⼑：在⼿动进给⽅式下，轻碰已平整的⼯件外圆，如果余量允许，可以切削⽂件外圆。
然后，停⽌主轴转动，进⾏外圆测量，记下外圆直径测量值。
5. 注意此时不要移动X轴，按下MENU OFSET,切换到GEOMETRY画⾯，确认⼑号，输⼊MX。
（号为外圆直径值）6. 输⼊⼑具其它参数，包括⼑尖圆⾓半径（Rxx）和⼑尖假想位置（Tx）。
7. 移动⼑具远离⼯件，直⾄安全位置。
第⼆把⼑对⼑结束。
KND系统操作步骤⼀、打开电源，检查机器是否正常。
数控机床对刀步骤方法
数控机床对刀步骤方法数控机床对刀是加工过程中非常重要的一项操作，正确的对刀方法可以有效提高加工精度和效率。
下面将介绍数控机床对刀的步骤方法。
步骤一：准备工作在进行数控机床对刀之前，需要做好充分的准备工作。
首先要检查机床的各个部件是否正常，包括主轴、夹具、刀具等部件，确保机床处于正常工作状态。
同时，准备好刀具，工件以及测量工具等。
步骤二：装夹刀具将待对刀的刀具装夹到主轴上，并严密固定好。
确保刀具与主轴安装良好，不会出现松动等情况。
步骤三：设定工件坐标通过数控系统，设定工件坐标系原点。
根据加工图纸和要求，确定工件坐标系的原点位置，包括X、Y、Z三个方向的坐标值。
步骤四：机床坐标系和工件坐标系的转换通过数控系统，将机床坐标系和工件坐标系进行转换。
根据实际情况，设置机床坐标系和工件坐标系之间的关系，确保刀具可以准确的定位到工件上。
步骤五：对刀操作1.在数控系统中选择对刀功能，并按照系统指引操作。
2.通过手动操纵主轴，使刀具对准工件表面。
3.使用对刀仪或感应器，检测刀具与工件表面的距离，调整刀具位置，直至刀具与工件表面接触。
4.确认刀具正确对准工件，并锁紧刀具。
步骤六：校准刀具偏移量根据实际情况，通过数控系统，校准刀具的偏移量。
根据实际加工需要，调整刀具的偏移量，确保加工准确。
步骤七：完成对刀验证刀具对准工件的准确性，确认刀具位置无误后，完成对刀操作。
可以进行后续的加工工序。
数控机床对刀是数控加工过程中的一项关键工序，正确的对刀方法可以有效提高加工精度和效率。
希望通过以上步骤方法的介绍，能够帮助操作人员更好地进行数控机床对刀操作。
数控车床对刀步骤图数控车床的编程
数控车床对刀步骤图数控车床的编程数控车床是一种通过预先设定的程序来控制车床进行自动加工的设备。
在使用数控车床进行加工之前，必须进行对刀操作，以确保加工的准确性和效率。
下面我们将介绍数控车床对刀的步骤以及数控车床的编程过程。
数控车床对刀步骤1.安装刀具：首先，确保选择适当的刀具，并将其安装到数控车床上的刀架上。
2.调整刀具：根据加工件的要求，调整刀具的高度和角度，确保刀具与工件接触表面垂直并且正确位置。
3.固定刀具：使用合适的工具将刀具固定在刀架上，确保刀具在加工过程中不会移动。
4.选择工件：放置待加工的工件到数控车床的工作台上，并确保工件与刀具接触时不会发生任何碰撞。
5.对刀：根据数控车床的操作手册，启动数控车床进行对刀操作，调整位置和参数，直到刀具和工件接触时无碰撞。
6.调整偏移量：在数控车床的控制系统中设置正确的刀具偏移量，使数控车床能够准确控制切削路径。
数控车床的编程1.确定加工路径：根据加工零件的要求，确定切削路径、进给速率、切削深度等参数，编写加工路径。
2.设定工件坐标：根据加工零件的设计图纸，设定工件的坐标原点和工件的尺寸，以便数控车床能够准确定位工件。
3.编写加工程序：根据预定的加工路径和工件坐标，编写数控车床的加工程序，包括切削路径、进给速率、切削深度等操作指令。
4.调试程序：在进行实际加工之前，进行程序调试，检查加工路径是否正确、刀具是否正常等，确保程序无误。
5.加载程序：将编写好的加工程序加载到数控车床的控制系统中，准备进行实际加工。
6.监控加工：启动数控车床，监控加工过程，确保数控车床按照预定的程序进行加工。
通过以上步骤，我们可以实现对数控车床的对刀操作和编程，为工件的加工提供有效的支持和保障。
数控车床的自动化加工过程，可以大大提高生产效率和产品质量，是现代制造业中不可或缺的设备之一。
数控车床对刀操作步骤教程
数控车床对刀操作步骤教程引言数控车床是现代制造业中常用的一种机床，它能够通过程序控制自动完成零件加工。
而数控车床对刀是数控车床加工过程中的重要一步，它决定了加工质量和效率。
本文将介绍数控车床对刀的操作步骤，帮助读者更好地了解和掌握这一关键技术。
步骤一：机床准备1.首先，确认数控车床的电源已接通，并检查电源线及其他连接线路是否正常。
2.启动数控车床的电源开关，待机床进入正常工作状态后，进入操作界面。
步骤二：工件装夹1.选取合适的卡盘夹具或其他装夹工具，根据加工要求将工件安装在车床的主轴上。
2.用螺丝刀或扳手等工具紧固装夹工具，确保工件夹紧牢固，避免在加工过程中发生脱落或错位。
步骤三：坐标复归1.在数控车床的操作界面上选择“零点归位”或“绝对原点”，使加工坐标回到机床参考位置。
2.根据工艺要求，选择合适的坐标系，进行坐标系设置，并确保坐标系选择正确。
步骤四：刀具安装1.根据加工要求选择适当的刀具，并在车刀架上将其装入刀柄。
注意刀柄的稳固安装，以免刀具在加工过程中松动。
2.使用刀具装夹工具或电动螺丝刀将刀片安装在刀柄上。
确保刀片安装正确，牢固可靠。
步骤五：参考刀具对刀1.在数控车床的操作界面上选择“手动运动模式”或“手动操作模式”，使刀具可以手动调整位置。
2.将参考刀具（即已经对刀好的刀具）安装在车刀架上，并保证其牢固性。
3.使用手动操作模式下的手动微动装置，通过调整车刀架位置，使参考刀具与工件接触。
4.使用刀具高度调整装置或其他刀具调整工具，逐步调整车刀架位置，使参考刀具与工件在加工过程中接触点位置准确。
步骤六：换刀具设置1.根据加工工艺要求，选择需要换装的刀具，并将其安装在车刀架上。
2.在数控车床的操作界面上选择“刀具预设”或其他相关功能设置。
3.进入刀具预设界面，设置换刀的相关参数，包括刀具的尺寸、长度、刀具中心距等。
4.确认参数设置无误后，保存并退出刀具预设界面。
步骤七：自动对刀调整1.在数控车床的操作界面上选择“自动对刀”或相关调整功能。
数控车床对刀操作步骤
数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于机械加工行业。
在使用数控车床进行加工之前，必须进行对刀操作，以确保加工质量和工具寿命。
本文将介绍数控车床对刀的基本操作步骤。
1. 准备工作在进行数控车床对刀操作之前，需要准备以下工具和设备：•数控车床•工件•刀具•刀夹•外径测量仪•内径测量仪•高度规2. 安装刀具首先，确定所需刀具的规格和类型，并选择合适的刀夹。
将刀具插入刀夹中，并使用扳手或扳手螺丝刀紧固刀夹。
确保刀具安装牢固，并随后将刀具插入数控车床主轴中。
3. 零点设定在进行对刀操作之前，必须进行零点设定。
零点设定是指确定加工坐标系和刀具基准点的过程。
在数控车床上，通常使用机械加工工件的三个坐标轴：X轴、Y 轴和Z轴。
使用外径测量仪和高度规，分别测量工件的外径和高度，并将测量结果输入数控车床的控制系统中。
4. 刀具位置调整刀具的位置调整是进行对刀操作的关键步骤。
刀具的位置调整包括刀尖与工件接触点的调整和刀具旋转角度的调整。
首先，通过调整床身和刀塔手动操作数控车床，使刀尖与工件接触。
然后，使用内径测量仪测量刀具的半径，输入数控车床的控制系统中。
接下来，通过旋转刀塔手轮调整刀具的旋转角度。
在调整角度过程中，注意刀具的方向和角度，并确保刀具在正确的位置。
5. 对刀补偿在进行对刀操作之后，还需要进行对刀补偿。
对刀补偿是为了消除刀具运动中的误差和工件材料的参差不齐。
根据数控车床的不同类型和控制系统，对刀补偿可以通过手动调整、自动调整或自动修正完成。
在进行对刀补偿操作之前，需要获得刀具相对于工件的准确位置。
6. 完成对刀完成前面的步骤后，数控车床的对刀操作就完成了。
可以根据加工要求进行数控编程，并开始自动或手动加工过程。
7. 检查刀具在对刀操作完成后，应仔细检查刀具的安装和位置。
确保刀具安装牢固，没有松动或倾斜。
如果有必要，可进行进一步的调整和校准。
8. 注意事项在进行数控车床对刀操作时，需要注意以下几点：•使用正确的刀具和刀夹，确保刀具安装正确。
简述数控车床对刀操作步骤
数控车床对刀操作步骤数控车床是一种自动化机床，广泛应用于制造业中。
对刀是数控车床操作中的重要步骤，它可以确保工件的加工质量和准确性。
本文将详细介绍数控车床对刀的操作步骤。
1. 准备工作在进行数控车床对刀操作之前，需要做好以下准备工作： - 检查机床、刀具和夹具的状态是否良好，如有损坏或磨损应及时更换。
- 确保机床有足够的电源供应，并检查电源线路是否正常。
- 准备好所需的测量工具，如千分尺、游标卡尺等。
- 确保机床上没有多余的杂物和碎屑。
2. 安装刀具需要根据加工要求选择合适的刀具，并将其安装到机床上。
安装刀具时应注意以下事项： - 选择正确型号和规格的刀具，并确保其质量符合要求。
- 确保刀具与主轴锥孔匹配，并使用正确的夹持装置进行固定。
- 使用扳手适度紧固刀具，不要过紧或过松。
- 安装好刀具后，用手轻轻摇动刀具，确保其安装牢固。
3. 定位工件在对刀前，需要将工件正确地定位到机床上。
定位工件的步骤如下： - 将工件放置在机床的工作台上，并使用夹具将其固定。
- 根据加工要求，调整工件的位置和姿态，使其与刀具的运动方向相适应。
- 使用测量工具检查工件的位置和姿态是否准确，并进行必要的微调。
4. 调整刀具参数在对刀之前，需要根据加工要求调整数控车床的刀具参数。
调整刀具参数的步骤如下： - 打开数控车床的控制系统，并进入参数设置界面。
- 根据加工要求，设置合适的切削速度、进给速度和主轴转速等参数。
- 根据刀具类型和加工材料选择合适的进给量和进给方向。
- 使用手动模式进行试车，观察切削情况并进行必要的调整，直到达到理想状态。
5. 进行试切在完成以上准备工作后，可以进行试切操作，以验证刀具的位置和工件的定位是否准确。
试切的步骤如下： - 将数控车床调整到手动模式，并将进给量设置为较小值。
- 手动操作数控车床，使刀具接触到工件表面。
- 逐渐增加进给量，观察切削情况并进行必要的调整，直到达到理想的加工效果。
简述数控车床对刀操作方法
简述数控车床对刀操作方法数控车床对刀操作是指将刀具、工件与坐标系之间的相对位置调整到预定的位置上，确保切削过程中的精度和安全。
数控车床对刀操作方法如下：1. 前期准备：(1) 刀具的安装与调整：根据加工要求选择合适的刀具，并进行装夹、调整刀具尺寸、角度和避让等。
(2) 工件的安装：选择合适的装夹方式和位置，进行工件的装夹，保证工件的稳定性和相对位置的准确性。
(3) 数控系统的设定：根据加工工艺要求，输入相应的加工数据和程序。
2. 定位基准：(1) 确定刀具补偿基准：根据加工要求确定刀具长度补偿基准和半径补偿基准。
(2) 确定工件坐标基准：根据加工要求确定工件坐标系的基准位置，一般选择工件的某一特定位置或特征点作为基准。
(3) 确定机床坐标基准：根据加工要求，在数控系统中设置机床坐标系的基准，一般选择机床坐标系的零点位置。
3. 执行对刀操作：(1) 快速定位：根据预设的刀具基准，利用数控系统的定位功能将刀具快速移动到工件附近，保证安全。
(2) 精确定位：通过调整刀位坐标，按照实际测量值进行微调，将刀具移动到目标位置上，保证切削位置的精确性。
(3) 开始对刀：将刀具与工件轻轻接触，保持一定的刀具预载荷，通过观察切削加工状态和测量刀具相对位置，逐步调整刀具的位置，直至满足加工要求为止。
(4) 刀具磨损和补偿：根据刀具磨损情况，可以选择进行刀具的更换或刀具补偿操作，以保持加工精度和刀具寿命。
4. 检查验证：(1) 刀具位置验证：使用测量工具（如刀具偏置仪）对刀具位置进行验证，确定刀具与工件之间的相对位置是否准确。
(2) 工件位置验证：使用测量工具（如三坐标测量机）对工件的位置进行验证，确定工件相对于坐标系的位置是否准确。
(3) 切削效果验证：通过观察样品或测量工件的尺寸、形状、表面质量等，验证切削效果是否满足要求。
数控车床对刀操作的关键在于精确定位和刀具调整的准确性，操作人员需要具备一定的机床操作和数控编程的基本技能，并且需要进行充分的实践和经验积累。
简述数控车床的开机对刀步骤
简述数控车床的开机对刀步骤一、准备工作1. 检查设备：确认数控车床的电源、气源及润滑系统正常工作。
2. 安全防护：佩戴好安全帽、防护眼镜、工作服等个人防护装备。
二、开机操作1. 打开电源：按下电源按钮，启动数控车床的电源。
2. 启动润滑系统：打开润滑系统的电源，确保润滑油正常供给。
3. 检查气源：确认气源正常供应，并打开数控车床上的气源开关。
4. 打开气动系统：打开气动系统的电源，确保气动元件正常工作。
三、对刀操作1. 选择刀具：根据加工要求选择合适的刀具，并将其固定在刀架上。
2. 对刀工具：选择合适的对刀工具，如对刀仪、对刀杆等。
3. 安装对刀工具：将对刀工具安装在刀架上，并紧固好。
4. 确定参考面：根据加工要求，选择合适的参考面进行对刀。
5. 对刀仪校准：使用对刀仪进行刀尖半径和刀具长度的校准。
6. 刀具调整：根据对刀仪测量的结果，调整刀具的位置，使其达到所需的切削位置。
7. 固定刀具：将刀具固定好，确保其位置不会发生变动。
8. 测试运行：进行试切，检查切削位置是否正确，并进行必要的微调。
9. 确认刀具：在试切合格后，确认刀具的位置和固定情况。
四、结束操作1. 关闭电源：按下电源按钮，关闭数控车床的电源。
2. 关闭润滑系统：关闭润滑系统的电源。
3. 关闭气源：关闭气源开关，停止气源供给。
4. 关闭气动系统：关闭气动系统的电源。
5. 清理工作：清理加工过程中产生的废料和切屑，保持工作环境整洁。
数控车床的开机对刀步骤是保证加工精度和效率的重要环节。
通过准备工作，包括检查设备和进行安全防护，确保开机操作的顺利进行。
开机操作包括打开电源、启动润滑系统和气动系统等。
对刀操作是开机后的重要步骤，需要选择合适的刀具和对刀工具，根据加工要求确定参考面，并进行对刀仪的校准和刀具的调整，最终固定刀具和进行试切。
结束操作包括关闭电源、润滑系统和气源等，并进行清理工作。
只有按照正确的步骤进行开机对刀，才能保证数控车床的正常运行和加工质量的达标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车床对刀操作步骤
数控车床是一种自动化加工设备，能够通过预先输入的程序，对工件进行自动化、高精度的加工。
而对刀则是数控车床加工前的必要工序之一，它的正确性直接关系到后续加工过程中的加工精度和加工质量。
概述：对刀操作是指在开始使用数控车床进行加工之前，通过适当的调整，确保车刀和工件保持正常的刀具与工件接触状态，以便保证加工质量并避免机床因对刀不良而受损。
对刀操作可以分为以下几个步骤：
1. 准备工作
在开始对刀操作之前，需要先进行一些准备工作，以确保操作的顺利进行。
• 1.1. 首先，需要准备好数控车床的相关机床部件和刀具，确保它们的完好无损并具备所需的精度。
• 1.2. 接下来，需要查询数控程序，在程序中查找有关对刀的信息，例如刀具编码、刀具长度补偿等。
• 1.3. 确保数控车床的电源和气源供应正常，并检查相关的安全和保护装置是否有效。
2. 安全措施
在进行对刀操作之前，务必要做好安全工作，以防止意外事故的发生。
• 2.1. 首先，穿戴好相应的个人防护用品，如安全帽、护目镜、耳塞等。
• 2.2. 确保车床周围没有杂物，并保持工作区域的整洁和清理。
• 2.3. 在进行对刀操作时，要特别注意刀具的锋利边缘，以免伤到手指。
3. 车刀装夹与基准准备
接下来，需要对车刀进行装夹，并进行基准准备工作，以便对刀操作的进行。
• 3.1. 根据程序中的刀具编码和刀位图，选择正确的刀具。
• 3.2. 在刀具和主轴上分别进行清洁，并检查其表面是否有损坏或划伤。
• 3.3. 将刀具装夹到车床刀架上，使用扳手和螺母进行固定，注意不要过紧或过松。
• 3.4. 使用工具对刀具进行调整，使刀具的刃部朝向工件的正确位置。
4. 刀具长度补偿
在进行对刀操作之前，需要对刀具的长度进行补偿，以确保刀具与工件的接触状态良好。
• 4.1. 通过数控程序中的对刀功能，找出刀具长度补偿的参数值，并输入到数控系统中。
• 4.2. 根据刀具的长度补偿参数，使用对刀仪或辅助工具，测量刀具的实际长度。
• 4.3. 将测量得到的刀具长度与程序中的参数值进行比较，根据实际情况进行调整。
• 4.4. 调整刀具长度补偿的方法有多种，可以通过调整刀具的位置或更换合适的刀具来实现。
5. 车刀刀尖对中
车刀刀尖对中是对刀操作中非常重要的一步，它直接决定了车刀与工件的相对位置和接触状态。
• 5.1. 在进行刀尖对中之前，首先需要选定一个固定的测试点，即在工件上选择一个参考点，作为刀尖对中的参考。
• 5.2. 移动车刀，使车刀的刀尖与参考点接触，然后使用相应的测量工具检测刀尖的位置偏差。
• 5.3. 根据测量结果，调整车床的相应部件，以移动车刀的位置，使刀尖与参考点保持正确的对中状态。
• 5.4. 完成对中调整后，再次进行测量，以确保刀尖的对中状态。
6. 温度补偿
在车床的工作过程中，由于摩擦和热膨胀等原因，会产生机床和工件的温度变化，这可能会导致工件尺寸的偏差。
• 6.1. 在对刀操作前，需要先测量机床的温度，并记录下来作为基准。
• 6.2. 在加工过程中，通过测量工件的温度以及机床的温度变化，计算出温度补偿的值。
• 6.3. 将温度补偿的值输入到数控系统中，进行相应的调整，以补偿温度变化引起的工件尺寸偏差。
7. 完成对刀操作
经过以上的准备工作和调整，可以开始进行最后的对刀操作。
•7.1. 启动数控系统，并进行相关的初始化和校准工作。
•7.2. 载入数控程序，并进行必要的校验和检查。
•7.3. 进行对刀操作的预热，即在较低的切削速度下进行试车，以检查刀具的刃部和工件的接触情况。
•7.4. 根据实际情况进行微调，以确保刀具的刃部和工件的接触良好，并达到既定的加工精度要求。
•7.5. 对刀操作完成后，对刀具和机床进行必要的清洁和保养，以确保其长期稳定和可靠的工作状态。
总结：对刀操作是数控车床加工中的重要步骤，对于保证加工质量和加工精度具有至关重要的作用。
通过正确、细致地进行对刀操作，可以提高加工效率，减少刀具的磨损和机床的损坏，同时确保工件的质量和尺寸精度达到要求。
因此，在进行数控车床加工之前，务必要进行合理、准确的对刀操作，以确保整个加工过程的顺利进行。
