桥梁墩柱施工工艺及方法
墩柱施工方法及主要技术措施
墩柱施工方法及主要技术措施墩柱施工是建筑、桥梁、隧道、道路等工程建设中常见的一项施工工序。
墩柱是承受建筑物或结构物上部荷载的重要构件，施工的质量和技术措施直接影响到工程的安全和稳定。
下面是墩柱施工的方法及主要技术措施的详细介绍：一、墩柱施工方法：1.测量布线：根据设计图纸确定墩柱的位置和高程，用绳线、控制点等进行布线。
2.土方开挖：根据墩柱设计尺寸和标高要求，在设定的位置上进行土方开挖，开挖深度要达到设计要求的基础底座。
3.基础处理：根据设计要求，在墩柱基础上进行必要的处理，如清理土层、切割不合格的混凝土等。
4.模板安装：根据设计图纸和墩柱尺寸，在基础上安装合适的模板，以保证墩柱的几何形状和尺寸精度。
5.钢筋制作与安装：根据设计图纸和钢筋加工要求，制作骨架钢筋，并按要求进行安装和绑扎。
6.混凝土浇筑：根据施工规范和工艺要求，对墩柱模板进行预浇筑，浇筑混凝土，注意浇筑的方向和流动性，避免出现空洞和杂物。
7.后续处理：浇筑后的混凝土要定期养护，并按要求进行后续处理，如刨光、修整、涂料防水等。
二、墩柱施工的主要技术措施：1.准确测量：墩柱施工前需要进行准确的测量布线工作，保证墩柱位置的准确性和稳定性。
2.土方开挖洁净：墩柱基础底座的土方开挖要保持洁净，悬浮物、积水、泥沙等要及时清理。
3.基础处理严谨：墩柱基础上的土层要进行清理，切割不合格的混凝土，保证基础底座的稳定性和安全性。
4.模板安装精确：墩柱的模板安装要准确，模板支撑要坚固，模板的水平度和垂直度要符合设计要求。
5.钢筋加工细致：墩柱的钢筋加工要符合设计图纸的要求，钢筋的制作和安装要严格按照规范操作。
6.混凝土的浇筑流动性：墩柱混凝土的流动性要控制好，避免出现空洞、杂质等问题，保证混凝土的质量。
7.后续处理及养护：墩柱施工后，要及时进行后续处理，如刨光、修整，同时要进行养护工作，保证混凝土的强度和稳定性。
通过以上的施工方法及技术措施，可以保证墩柱施工的质量和工程的安全。
墩柱施工工艺
墩柱施工工艺标题：墩柱施工工艺详解一、引言墩柱作为桥梁和高架道路的重要承重结构，其施工质量直接影响到整体工程的安全性和耐久性。
本文将详细解析墩柱施工工艺，包括施工准备、模板安装、钢筋绑扎、混凝土浇筑、养护以及质量控制等关键环节。
二、施工准备1. 施工场地布置：根据设计图纸确定墩柱位置，清理施工场地，确保地基承载力满足要求，并进行必要的地基处理。
2. 施工材料准备：确认墩柱所用的钢筋、模板、预应力筋、锚具、混凝土等材料的质量及规格均符合设计和规范要求。
3. 施工机械准备：配置吊车、挖掘机、混凝土输送泵车等相关机械设备，并进行安全性能检查。
三、模板安装按照设计尺寸制作和安装墩柱模板，采用精准测量工具保证模板的位置、垂直度、圆度等参数准确无误。
模板接缝应严密，防止混凝土浇筑时浆液外溢或漏浆，同时设置合理有效的脱模剂，便于后期脱模。
四、钢筋绑扎依据设计图纸完成墩柱内部钢筋的配置与绑扎，确保钢筋间距、保护层厚度等满足设计要求，同时做好接头部位的焊接或机械连接，保证钢筋骨架的整体性和稳定性。
五、混凝土浇筑混凝土选用满足强度等级和耐久性要求的品种，浇筑前对混凝土进行塌落度测试，保证其工作性能良好。
浇筑过程中需分层连续进行，每层厚度不超过规定值，振捣密实，避免出现蜂窝麻面现象。
六、养护与拆模混凝土浇筑完成后，应及时采取保湿、保温措施进行养护，确保混凝土强度正常增长。
在混凝土达到设计强度后，按顺序拆除模板，注意防止因拆模过早导致混凝土表面受损。
七、质量控制与验收施工过程中严格遵守相关技术规程和操作指南，落实“三检制”，即自检、互检和专检，确保墩柱施工质量。
完工后，由专业检测机构对墩柱各项指标进行验收，合格后方可进行后续施工。
总结，墩柱施工工艺是一项严谨且系统的工作，各个环节紧密相连，相互影响，只有每个步骤都严格按照规范执行，才能确保墩柱施工质量，从而保障整个工程项目的稳定性和安全性。
桥梁墩柱施工工艺流程
桥梁墩柱施工工艺流程1. 准备工作在进行桥梁墩柱施工之前，需要进行一系列的准备工作，包括： - 设计方案的评审和确认：对桥梁墩柱的设计方案进行评审，并确保其符合相关标准和规范。
-建立工地安全措施：制定并实施相应的安全措施，确保工地安全。
- 采购材料和设备：根据设计方案的要求，采购所需的材料和设备。
2. 开挖基坑开挖基坑是桥梁墩柱施工的第一步，具体步骤如下： - 确定基坑位置和尺寸：根据设计方案确定基坑的位置和尺寸。
- 标线：根据设计方案，在地面上标出基坑的轮廓线。
- 开挖土方：使用挖掘机等大型设备进行土方开挖，将土方运输到指定地点。
- 清理底床：清理基坑底部，并进行必要的夯实处理。
3. 浇筑底板浇筑底板是为了加固基坑底部，并提供墩柱支撑的稳定基础，具体步骤如下： -布置钢筋：根据设计方案的要求，在基坑底部铺设钢筋网，确保其与墩柱的连接。
- 搭建模板：在钢筋网上搭建模板，用于浇筑混凝土。
- 浇筑混凝土：将预制好的混凝土运输到基坑现场，使用泵车或倒料机将混凝土倒入模板内。
- 养护：对浇筑完成的底板进行养护，保持其湿润，并避免温度变化过大。
4. 立柱施工立柱是桥梁墩柱的主要组成部分，具体步骤如下： - 设计支撑结构：根据设计方案的要求，确定立柱支撑结构，并进行计算和评估。
- 搭建模板：根据设计方案，在底板上搭建立柱模板，确保其位置和尺寸准确。
- 布置钢筋：根据设计方案的要求，在立柱模板内布置钢筋。
- 浇筑混凝土：将预制好的混凝土运输到现场，使用泵车或倒料机将混凝土倒入立柱模板内。
- 养护：对浇筑完成的立柱进行养护，保持其湿润，并避免温度变化过大。
5. 墩身施工墩身是桥梁墩柱的主要承重部分，具体步骤如下： - 设计支撑结构：根据设计方案的要求，确定墩身支撑结构，并进行计算和评估。
- 搭建模板：根据设计方案，在底板上搭建墩身模板，确保其位置和尺寸准确。
- 布置钢筋：根据设计方案的要求，在墩身模板内布置钢筋。
桥梁墩柱施工工艺流程(一)
桥梁墩柱施工工艺流程(一)桥梁墩柱施工工艺一、施工前准备•准备设计图纸，包括墩柱平面图和剖面图。
•按照设计要求计算和准备施工材料，如混凝土、钢筋等。
•组织施工人员，确保每个人都具备必要的技能和安全意识。
二、施工测量1.根据设计图纸，在施工区域选定墩柱的中心线位置，并在地面上做好标记。
2.通过测量和调整，确保标记点的位置准确无误。
3.使用专业仪器进行高程测量，确定墩柱的准确高度和水平位置。
三、基础施工1.根据设计要求，在墩柱基础的位置进行挖掘，确保基础的稳固和承载能力。
2.清理挖掘的土方，并进行均匀的压实，确保基础的承载能力和稳定性。
3.根据设计要求，进行基础的钢筋加工和布置，在基础内部构造出钢筋网格。
4.在钢筋网格上浇筑混凝土，确保基础的强度和稳定性。
四、墩柱施工1.根据设计要求，制作墩柱模板，包括侧板、底板、顶板和支撑结构。
2.将墩柱模板安装在基础上，并使用木工工具进行校正，确保模板的垂直和水平。
3.进行墩柱的钢筋加工和布置，根据设计要求在模板内部构造出钢筋网格。
4.进行墩柱的混凝土浇筑，确保墩柱的强度和稳定性。
5.在混凝土初凝后，拆除墩柱模板，并进行后续的养护保养工作。
五、施工质量控制1.在施工过程中，严格按照设计要求进行施工操作，确保每个环节的质量。
2.定期对施工过程进行检查和验收，并及时修复和改正发现的问题。
3.对施工材料进行抽样检测，确保其符合相关标准和质量要求。
4.进行施工工艺的记录和整理，以备施工结束后的验收和总结。
六、安全措施1.提供必要的个人防护装备，并确保施工人员正确佩戴。
2.加强施工现场的安全管理和监督，确保施工人员的安全。
3.定期进行安全教育和培训，提高施工人员的安全意识和技能。
以上就是桥梁墩柱施工工艺的相关流程。
通过实施各个步骤，可以确保墩柱的施工质量和安全性。
在施工过程中，需要严格遵守相关规定，并进行质量控制和安全管理。
只有这样，才能保证桥梁的稳定和耐久性。
桥梁墩柱施工工艺 (续)七、养护保养1.在墩柱完成施工后，进行养护保养工作，确保混凝土的强度和耐久性。
墩柱施工方案
墩柱施工方案
1、施工顺序：
放柱位“+”字线→凿毛清理→搭架子→绑钢筋→扣模板→校正柱模→抄平→浇砼→预埋铁件预埋及检查→拆模→养护
2、施工方法：
本工程立柱是Ф1000的圆柱，高约1.2m，共有12个，模板采用定型钢模板，配制三个立柱的模板，倒用三次。
模板为整体拼装式，一次支立成型，底脚四周采用承台预埋铁件固定，上部四周用花篮螺栓同地锚紧固。
墩柱底部，用干硬性水泥砂浆找平。
模板采用吊机吊装，先下部对位固定，然后挂锤球，用花篮螺栓调整上端至模板各面垂直固定。
立柱砼为C30，采用商品砼，利用泵车浇注，分层灌注和捣固密实，灌注高度不超过2m。
灌注开始墩身底部铺设与砼相同级强度的砂浆厚度3cm，灌注速度控制2m/h，砼流动性随高度上升进行递减调整。
捣固采用插入式振捣棒振捣，养生采用外包塑料薄膜封闭，利用自身水分养生。
3、质量标准：
顶面高程：±10mm麻面：≤1%
纵横轴线<8mm平整度：<5mm
垂直度：<0.15%H且≤5mm预埋铁件位置：<10mm。

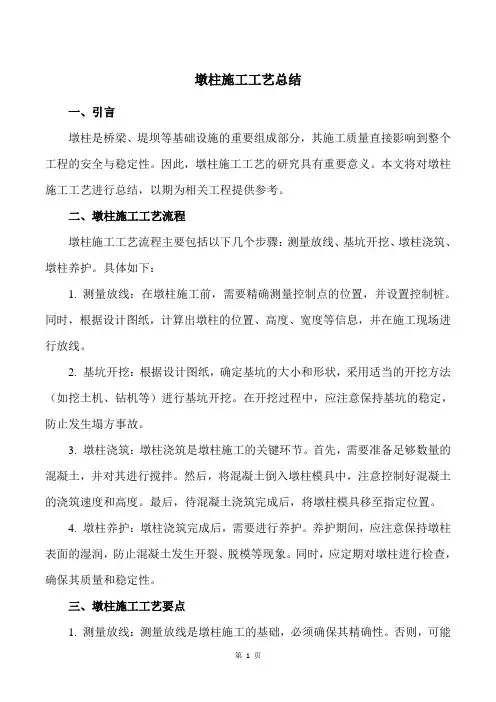

墩柱施工工艺总结
墩柱施工工艺总结一、引言墩柱是桥梁、堤坝等基础设施的重要组成部分，其施工质量直接影响到整个工程的安全与稳定性。
因此，墩柱施工工艺的研究具有重要意义。
本文将对墩柱施工工艺进行总结，以期为相关工程提供参考。
二、墩柱施工工艺流程墩柱施工工艺流程主要包括以下几个步骤：测量放线、基坑开挖、墩柱浇筑、墩柱养护。
具体如下：1. 测量放线：在墩柱施工前，需要精确测量控制点的位置，并设置控制桩。
同时，根据设计图纸，计算出墩柱的位置、高度、宽度等信息，并在施工现场进行放线。
2. 基坑开挖：根据设计图纸，确定基坑的大小和形状，采用适当的开挖方法（如挖土机、钻机等）进行基坑开挖。
在开挖过程中，应注意保持基坑的稳定，防止发生塌方事故。
3. 墩柱浇筑：墩柱浇筑是墩柱施工的关键环节。
首先，需要准备足够数量的混凝土，并对其进行搅拌。
然后，将混凝土倒入墩柱模具中，注意控制好混凝土的浇筑速度和高度。
最后，待混凝土浇筑完成后，将墩柱模具移至指定位置。
4. 墩柱养护：墩柱浇筑完成后，需要进行养护。
养护期间，应注意保持墩柱表面的湿润，防止混凝土发生开裂、脱模等现象。
同时，应定期对墩柱进行检查，确保其质量和稳定性。
三、墩柱施工工艺要点1. 测量放线：测量放线是墩柱施工的基础，必须确保其精确性。
否则，可能会导致墩柱的位置、高度、宽度等信息出现偏差，从而影响整个工程的质量和安全。
2. 基坑开挖：基坑开挖过程中，应注意保持基坑的稳定。
可以采用设置支撑、降水等方法来防止塌方事故。
3. 墩柱浇筑：墩柱浇筑是墩柱施工的关键环节，必须严格按照设计图纸和施工规范进行。
否则，可能会导致墩柱的质量和稳定性受到影响。
4. 墩柱养护：墩柱养护是保证墩柱质量的重要环节。
在养护期间，应注意保持墩柱表面的湿润，防止混凝土发生开裂、脱模等现象。
四、结论墩柱施工工艺是桥梁、堤坝等基础设施建设中的重要环节。
通过以上对墩柱施工工艺的总结，我们可以了解到，墩柱施工工艺流程主要包括测量放线、基坑开挖、墩柱浇筑、墩柱养护等步骤。
公路桥梁墩柱施工工艺流程及施工方法操作要点
公路桥梁墩柱施工工艺流程及施工方法操作要点1、工艺流程桩基顶面凿毛清洗→测量放线→墩柱钢筋加工安装→模板安装就位→浇筑混凝土→养护→拆模后养护。
2、操作方法要点（1）钢筋制作及安装①钢筋经原材料检查合格后，在加工场集中切断、焊接、弯制成形，然后按照设计图纸和《公路桥涵施工技术规范》要求下料制作完成，其各项加工及绑扎指标严格控制于允许偏差之内。
钢筋保护层使用塑料弧形垫块以保证混凝土表面质量。
钢筋的根数、直径、长度、编号排列、位置等都要符合设计的要求。
除了做好技术交底工作以外，项目部技术主管部门要编写施工作业指导书。
墩柱钢筋制作好经报验合格后，用运输平板车运到施工现场，用吊车配合人工进行安装。
②严格控制钢筋保护层厚度，严格按照设计图纸加工内加强圈，增加十字支撑，准确采用支撑垫块，增加定位钢筋等措施提高钢筋保护层厚度合格率。
（2）墩柱模板设计、制作、安装及拆除①墩柱模板采用定制的整体型大面积钢模，采取一次组装工艺。
模板由经准入制认可的厂家制作，以保证加工精度。
模板加工、试拼组装，检验合格后，涂油防锈。
墩柱模板采用6mm厚钢板作面板，采用槽钢和角钢作骨架，焊制而成。
钢模制作好之后进行尺寸检查和预拼，直径误差不大于3mm，高度误差不大于5mm，接缝错牙不大于1mm。
②立模前认真清洗模板面，涂刷同种脱模剂。
模板支立前精确放出结构外轮廓线并将基底精确找平，找平误差控制在2mm内，保证模板拼装后的垂直度符合规范要求。
采用人工配合吊车安装，在模板设计时要考虑到机械吊装，并为吊装需用设计吊点，以防吊装时模板变形。
每吊装一节模板要检查一次模板的垂直度及几何形状，无误后才能继续拼上层。
为防止模板偏离墩柱轴线，在墩柱四角用钢丝绳为攀线，一端固定于模板一端固定于地锚，通过倒链调整模板至设计位置，地锚混凝土埋入土内，同时在模板四周用方木支撑固定模板。
③墩柱模板安装后，应对平面位置、竖直度、顶部高程、接缝及底部密实性、螺栓拧紧程度等进行仔细检查。
墩柱施工工艺及质量控制要点课件
目 录
• 墩柱施工概述 • 墩柱施工工艺详解 • 墩柱施工质量控制要点 • 墩柱施工常见问题与预防措施
01
墩柱施工概述
墩柱的定义和作用
定义
墩柱是桥梁结构中的重要组成部 分，通常位于桥墩顶部，用于支 撑桥面荷载，并将其传递给桥墩 。
作用
墩柱的主要作用是承受桥面的垂 直荷载和水平荷载，同时抵抗风 力和地震等水平荷载的作用，确 保桥梁的稳定性和安全性。
养护和拆模
对浇筑完成的墩柱进 行养护，待混凝土强 度达到设计要求后， 进行模板的拆除。
墩柱施工的常用方法
滑升模板法
利用滑升设备将模板逐渐向上滑 升，浇筑混凝土并固化，实现墩 柱的连续施工。该方法具有施工
速度快、质量好的优点。
翻升模板法
在墩柱底部搭设模板，通过翻转模 板的方式实现墩柱的施工。该方法 适用于较高墩柱的施工，具有经济 效益高的优点。
爬升模板法
采用爬升设备将模板逐层爬升，实 现墩柱的施工。该方法适用于高墩 柱和特殊形状墩柱的施工，具有适 应性强、效率高的特点。
02
墩柱施工工艺详解
施工准备
场地准备
施工前需要对场地进行平整，确保施工场地坚实平整，排 水良好，防止积水影响施工质量。
材料准备
准备好施工所需的水泥、砂、石子、钢筋等原材料，确保 材料质量符合规范要求。
钢筋裸露
钢筋保护层厚度不够或施工过程中保护不当，可能导致钢 筋裸露在外，加速钢筋锈蚀，影响墩柱的结构安全。
垂直度偏差
墩柱施工过程中，若模板安装不牢固或浇筑过程中振捣不 均，可能导致墩柱垂直度偏差，影响整体结构的稳定性和 承载能力。
预防措施
加强施工管理
严格控制墩柱施工的各环节，从原材料、模板、 钢筋加工到浇筑、养护等过程，确保施工符合规 范要求，防止因施工不当导致的质量问题。
墩柱盖梁施工方案(五分部)
墩柱盖梁施工方案(五分部)一、墩柱基础施工在墩柱盖梁的施工中，墩柱基础的施工是至关重要的一环。
首先要进行地面的准备工作，清除杂物并测量定位，然后进行基坑开挖。
开挖基坑时要根据设计要求进行尺寸控制，并及时支护。
接着进行基础底板及墩柱的模板安装，模板应牢固可靠，符合强度要求。
浇筑混凝土时要注意均匀浇筑，防止混凝土塌落和振捣不到位，以确保基础质量。
二、墩柱立柱施工墩柱的竖立是施工中的关键步骤之一。
在立柱前，要对模板进行检查修整，确保安装牢固。
然后进行混凝土的浇筑，宜采用隔层浇筑方式，每次浇筑高度不宜过大，以免出现裂缝。
在浇筑过程中要做好振捣工作，保证混凝土密实，提高柱子的承载能力。
待混凝土达到强度要求后，方可拆除模板。
三、盖梁支撑与制作在进行盖梁施工之前，需要搭建支撑架，确保支撑结构牢固，安全可靠。
盖梁采用现浇工艺施工，首先制作梁体模板，并进行外模切割、钢筋绑扎等预处理工作。
在模板安装完毕后，进行钢筋的绑扎，要按照设计要求进行布置，并注意梁体内预埋件的设置。
最后进行混凝土的浇筑，注意控制浇筑速度，以免发生裂缝或质量问题。
四、盖梁浇筑与养护在盖梁浇筑时，要注意施工工艺，确保混凝土的浇筑均匀，避免出现空鼓情况。
振捣工作也是十分重要的，要确保混凝土浇筑密实，提高梁体的承载力。
浇筑完成后，及时进行养护工作，包括对混凝土进行湿养护和覆盖保护，以确保梁体强度和耐久性。
五、清理与验收施工完成后，要对施工现场进行清理整理，清除杂物并保持环境整洁。
随后进行验收工作，对墩柱盖梁的各个部位进行检查，确保施工质量符合设计要求。
如有问题需及时整改，直至满足验收标准。
以上是墩柱盖梁施工方案的五个分部，每个环节都至关重要，需要严格按照相关规范和要求进行施工，确保工程质量和安全。
桥梁墩柱施工专项方案
桥梁墩柱施工专项方案一、施工前准备1.组织准备：成立施工小组，明确施工任务、责任和要求；确定施工总进度和里程碑节点；编制详细的施工方案、组织设计和施工图纸。
2.材料采购：根据设计要求和施工方案，采购优质、符合标准的墩柱施工所需的混凝土、钢筋、模板等材料，并进行质量检验和备案。
3.设备租赁：根据施工方案的要求，租赁合适的施工机械设备，如塔吊、升降机等。
4.环境整理：清理施工现场的杂物，打造一个安全、整洁的工作环境，确保施工顺利进行。
二、施工工序及要求1.基坑开挖：按照设计要求和施工图纸的提示，用挖掘机或人工开挖基坑，确保基坑的尺寸和位置准确无误。
2.基础垫层施工：在基坑底部进行垫层施工，铺设一层厚度适当的细石混凝土或沙土垫层，用以提供稳定的基础硬度。
3.模板安装：根据设计要求，在基坑内安装合适的模板，确保墩柱施工的尺寸、形状和位置准确无误。
4.钢筋加工和安装：根据设计要求，对所需的钢筋进行加工和钢筋筋笼的装配。
并严格按照施工图纸的提示和要求进行安装。
5.混凝土浇筑：进行合适的混凝土搅拌和运输，并通过合适的方式将混凝土倒入基坑内，填满整个模板。
6.等待养护：在混凝土浇筑完成后，对墩柱进行适当的养护和保护，确保混凝土的强度和稳定性。
三、施工安全措施1.安全防护：严格遵守相关的施工安全规范和要求，确保施工人员的人身安全。
2.设备检查：对施工机械设备进行定期检查和维护，确保设备的正常运行和安全使用。
3.施工现场安全：在施工现场设置警示标志，确保施工区域的安全和顺畅。
4.环境保护：合理调度施工机械设备，减少噪音和尘土的扩散，保护周边环境。
四、施工质量控制1.材料质量检验：对所采购的墩柱施工材料进行质量检验，确保符合国家标准和设计要求。
2.施工过程监控：加强对施工过程的监控和管理，确保施工质量的合格性和一致性。
3.技术交底：对施工人员进行技术交底和工艺培训，提高施工人员的技术水平和素质。
4.现场检验：对施工现场进行定期巡视和检验，发现问题及时处理和修复。
桥梁墩柱施工控制工序
墩柱施工方法及工艺要求1、平面点位的测量放样进行墩柱施工时，需对墩柱横、纵向中线，墩柱高程。
墩柱施工放样时,利用坐标和高程控制点进行坐标放样和水准测量。
在进行墩柱中心及模板放样时采用坐标放样的方法,放样出墩身底截面的横、纵向中心线和模板立模时的边线。
放样模板的边线时，先按墩身尺寸在施工平台上放样出墩柱边线，然后以模板的钢板厚度和外侧加劲梁的宽度之和的数值，在墩柱边线以处量出模板宽度，并弹出墨线，作为墩柱模板立模时的参考线，实际施工时，可视现场视线情况，放样出墩柱中心线，然后用墨线引出十字线定位，再进行模板边线标示，进行墩柱施工准备。
墩柱施工时，采用整体钢模板。
墩柱施工的准备工作期间，在模板的顶端口和底端口标示出横、纵向的中心点。
立模板时按在承台上放样标示出的墩柱底截面中心线的位置进行对中。
以模板的横、纵轴向标示出的中点的位置对齐墩身的中心线，在对中的同时用木楔或施工中留下的钢筋头垫平模板的下端口，垫块在垫平模板的下端口时注意不能伸入模板内的混凝土的浇筑空间，同时用模板的边缘对齐承台上放样出的模板边线。
在标示出的模板上端口中心点位分别在模板的横、纵向用垂球吊中检查模板的垂直度，如垂直误差较大时调整垫在下端口的垫块进行调整，保证模板垂直度，当模板顶端横、纵向吊中的垂球的尖端对中墩身底截面的中心线位时再检查模板在承台上的放样边线是否与模板的底端边缘对齐，模板边缘与放样边线，模板中点与墩中心线对齐后即表明模板已经对中整平,可以进行下道工序的施工。
a.平面坐标放样墩柱放样点在进行施工放样前计算出中心点位和模板边线四角点位放样时的坐标，然后用全站仪进行坐标测量，利用既有的控制点放样完成，放样墩柱的中心线时由于有钢筋拢阻挡视线的缘故当通视条件较差时在墩身的各侧都放样出两个点进行中心线定位，采用两点连线延长的方法放样中心线，上述方法在测量时以实际的情况而定.当全部的点位放完以后再在承台上用钢尺拉一下各点之间的距离进行检查，进行点位复核，防止出现测量失误，提高工作效率。
桥梁墩柱专项施工方案
桥梁墩柱专项施工方案一、前言桥梁作为交通基础设施的重要组成部分，其墩柱作为桥梁支撑的主要构件之一，在桥梁建设中具有至关重要的作用。
合理的施工方案对于墩柱的质量和工期具有直接影响。
本文将就桥梁墩柱专项施工方案进行详细的介绍，包括施工准备、施工工艺、施工注意事项等内容。
二、施工准备1. 人员配备为保证施工质量和安全，需合理配置施工队伍，包括工程技术人员、现场监理人员、施工作业人员等。
同时，需确保所有人员具备相应的资质和经验。
2. 设备准备施工中需要使用到的设备包括起重机械、混凝土搅拌设备、施工车辆等。
在施工前需对设备进行检查和维护，确保设备的正常运行。
三、施工工艺1. 基础施工桥梁墩柱的基础是整个结构的基础，施工过程中需先进行基础的打桩、浇筑等工作，确保基础的牢固性和稳定性。
2. 墩柱施工墩柱的施工包括模板搭设、钢筋绑扎、混凝土浇筑等环节。
在施工过程中，需按照设计要求精确施工，确保墩柱结构的准确性和牢固性。
3. 后续工序墩柱施工完成后，还需进行检查验收、防水处理、涂装等后续工序。
这些工序同样需要谨慎施工，确保整个墩柱结构的质量。
四、施工注意事项1. 安全第一在施工过程中，务必严格遵守相关安全规定，做好施工现场的安全防护工作，确保施工人员的人身安全。
2. 环境保护施工现场需做好环境保护工作，减少对周围环境的影响，合理利用资源，减少浪费。
五、总结桥梁墩柱作为桥梁结构的重要组成部分，其施工质量直接关系到桥梁的使用寿命和安全性。
本文通过对桥梁墩柱专项施工方案的介绍，旨在提高施工人员对墩柱施工的认识和理解，以确保施工过程中的质量和效率。
希望本文对于相关从业人员有所帮助。
桥梁墩柱施工方法
桥梁墩柱施工方法一、地基处理在桥梁墩柱施工前，需要进行地基处理。
地基处理的目的是为了提高地基的承载能力，保证桥梁墩柱的稳定性。
地基处理的方法主要有以下几种：1.挖土加固法：主要采用挖土回填的方式，通过填充砂土和石料来提高地基的承载能力。
2.土石灌注法：通过灌注水泥浆或其他材料，将地基中的松散土壤固结成坚硬的土石体，从而提高地基的承载能力。
3.压实法：采用振动压实机对地基进行振动压实，使地基变得更加坚实。
二、墩柱基础施工在地基处理完成后，进行墩柱基础的施工。
墩柱基础的施工方法主要有以下几种：1.钻孔灌注桩法：首先在地基中钻孔，然后将钢筋放入孔中，最后以水泥浆或混凝土灌注钢筋孔洞，形成桩基。
2.钢筋混凝土桩法：将预制的钢筋混凝土桩打入地基中，形成桩基。
3.预制桩法：将预制的混凝土墩柱基础运至现场，然后通过吊装等方式将其放入地基中。
三、墩柱本体施工当墩柱基础施工完成后，进行墩柱本体的施工。
墩柱本体的施工方法主要有以下几种：1.钢筋混凝土模板施工法：首先进行墩柱的钢筋绑扎工作，然后搭建钢筋混凝土模板，在模板内浇筑混凝土，待混凝土硬化后拆除模板。
2.拼装式模板施工法：将预制的拼装式模板放入墩柱位置，然后进行墩柱的钢筋绑扎工作，最后浇筑混凝土。
3.钢结构墩柱施工法：采用钢结构墩柱来替代传统的混凝土墩柱，在现场进行钢结构墩柱的组装和安装。
四、施工质量控制在桥梁墩柱施工过程中，需要进行严格的施工质量控制，以确保墩柱的稳定性和安全性。
主要的施工质量控制包括以下几个方面：1.材料控制：对使用的水泥、砂石、钢筋等材料进行质量检查，确保材料符合标准要求。
2.施工工艺控制：对施工工艺进行严格控制，确保施工过程中的各项操作符合规范要求。
3.现场监控：在施工过程中设置监测设备，对墩柱的变形和应力进行实时监测，及时采取相应措施进行调整。
4.施工记录：记录施工过程中的各项数据和情况，以备后期查验和维护。
总结桥梁墩柱施工是桥梁工程中的关键环节，它直接关系到桥梁的稳定性和安全性。
墩柱施工方案
墩柱施工方案1概述桥梁墩柱主要采用双柱墩、单柱式墩，高架桥（含匝道）墩柱共90个，桥墩高度为3πr17.8m。
墩柱施工采用钢模板浇筑成型，一次浇筑完成。
桥梁下部结构施工工期为91天，单个墩柱（一次）平均施工周期为10天，为此全桥拟配置21套钢模板，方能满足施工需要。
2施工流程墩柱施工工艺流程图3施工方法(1)凿毛施工在承台混凝土终凝后，必须对承台顶面桥墩位置的混凝土面进行凿毛，露出混凝土中粗骨料、冲洗干净，同时对锚入承台内桥墩钢筋进行修整，但不得损伤立柱钢筋。
(2)测量放线终凝后对桥墩平面位置、标高重新进行放样复核，放线时弹出墩柱结构线和平面位置控制线，在承台上确定出墩身的中心坐标及平面位置，复核无误后进行下一道工序。
(3)脚手架搭设在桥墩钢筋绑扎的同时进行脚手架搭设，脚手架沿墩柱四周通长搭设，高度按照具体墩柱高度而定。
脚手架的搭设严格按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJl30-2011)中的相关要求进行施工。
脚手架采用①48X3.5mm扣件式双排钢管脚手架，立杆纵向距1.8m,横向距1.8m,步距为L5m；脚手架设置纵横、向扫地杆，离地面0.3m,当立杆基础不在同一高度时，将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于Inb靠近边坡上方的立杆轴线到边坡的距离不应小于0.5m。
在脚手架外侧立面设置45〜60度斜向剪刀撑，剪刀撑在同一立面上必须封闭，且四面必须同样形成封闭。
剪刀撑用钢管刷红白相间警示漆，红白漆间距均为0.4m。
跑道与脚手架同时搭设，脚手架搭设成“之”字形，跑道的宽度一般为1.2~1.5m,平台宽度1.5πb长度为2〜3m,跑道的坡度为1：3,跑道面板材料采用5cm厚木板，每隔0.3m设置防滑木条一道。
钢管搭接(剪刀撑搭接)处长度不少于Im且不少于3扣，剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，其中1、3扣距钢管端部的距离不小于0.1In。
桥梁墩柱施工工艺流程
桥梁墩柱施工工艺流程1.基坑开挖：首先需要根据设计要求和桥梁布局图在桥梁墩柱位置进行基坑开挖。
一般来说，基坑的深度要根据墩柱的高度和所在地的地层情况来决定，通常要达到地下三大力面的稳定。
2.基坑加固：开挖基坑后，需要对基坑进行加固处理，以确保墩柱施工期间基坑的稳定性和安全性。
常见的加固方法包括加固墙、加固支撑等措施。
3.基础施工：基坑加固完成后，可以开始进行基础施工。
一般来说，大型桥梁墩柱采用混凝土浇筑的方式进行基础建设。
首先，需要在基坑底部进行排水，然后铺设混凝土底板。
接着，按照设计要求搭设钢筋骨架，并根据需要加入钢板或钢模板进行旁模。
最后，进行混凝土浇筑，并采用振捣和充填方法对混凝土进行加密和均匀性。
4.墩台架设：基础施工完成后，可以进行墩台的架设。
墩台是连接桥梁墩柱和桥面梁的重要部分，其高度和形状要根据设计要求和桥梁布局图来确定。
墩台的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
5.墩身施工：墩台架设完成后，可以进行墩身的施工。
墩身是桥梁墩柱的主体部分，其高度和形状要根据设计要求和桥梁布局图来确定。
墩身的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
墩身的施工需要注意墩身的垂直度和平整度，以保证墩身的稳定性和承载能力。
6.立柱施工：墩身施工完成后，可以进行立柱的施工。
立柱是桥梁墩柱的重要组成部分，其高度和形状要根据设计要求和桥梁布局图来确定。
立柱的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
立柱的施工需要注意柱身的垂直度和平整度，以及立柱之间的连接方式，以保证立柱的稳定性和承载能力。
7.桩基施工：在特殊情况下，桥梁墩柱的施工还需要进行桩基施工。
桩基是用来加固桥梁墩柱的地下部分，其施工包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
桩基施工的目的是提高桥梁墩柱的承载能力和稳定性。
总结起来，桥梁墩柱施工的工艺流程主要包括基坑开挖、基坑加固、基础施工、墩台架设、墩身施工、立柱施工和桩基施工等步骤。
桥梁墩柱翻模法施工工艺
桥梁墩柱翻模法施工工艺
桥梁墩柱翻模法施工工艺包括以下步骤：
1.施工准备：对施工现场进行清理和平整，为墩柱施工做
好准备。
2.基础处理：对墩柱基础进行清理和平整，必要时进行加
固处理，为后续施工提供稳定的基础。
3.测量定位：使用测量仪器确定墩柱的位置，并做好标记
和定位。
4.模板制作：根据设计图纸和测量定位结果，制作符合要
求的模板。
5.安装模板：将制作好的模板运输到施工现场，并进行安
装，确保模板的位置、平整度和垂直度符合要求。
6.钢筋加工与安装：根据设计要求，对钢筋进行加工和安
装，确保钢筋的规格、数量和位置符合要求。
7.浇注混凝土：将混凝土浇筑到模板内，并振捣密实，确
保混凝土的强度和密实度符合要求。
8.养护与拆模：对浇筑好的混凝土进行养护，待养护完成
后进行拆模。
9.质量检测与验收：对施工完成的墩柱进行质量检测和验
收，确保符合设计要求和相关标准。
以上是桥梁墩柱翻模法施工工艺的基本步骤，具体实施时可能需要根据实际情况进行调整和优化。
同时，在施工过程中，需要注意安全和质量问题，采取相应的措施进行防范和控制。
桥梁工程墩柱施工工艺
桥梁工程墩柱施工工艺凌波桥桥梁工程有四个墩柱，尺寸为 1.4*1.4*1.5，墩柱尺寸较小，采用钢模板一次性浇筑。
墩柱施工工艺流程图1.1、墩柱支架、平台搭设支架、工作平台制作墩身施工脚手架采用钢管支架搭建，配合缆绳固定模板，同时作为绑扎钢筋平台，控制立柱钢筋外形几何尺寸及垂直度和作为浇筑砼的工作平台。
1.2、钢筋制作及安装在承台顶面准确放出墩柱中线和边线，考虑砼保护层后，标出主钢筋就位位置。
（1）钢筋长度尺寸、位置，按实际放样情况作适当调整。
钢筋根数应予保证，不得减少；当不同钢筋相互重叠干扰时，保证受力钢筋的位置，非受力钢筋的位置作适当调整；（2）接头规定：任何钢筋砼构件，同一平面内，焊接主筋接头数不能超出50%的主筋数，同时钢筋接头不能放置在弯矩较大处；（3）立柱、系梁箍筋应做成135°弯钩伸入砼核心，也可以采用焊接联接成封闭箍，以满足立柱的抗震要求。
1.3、模板支设为保证模板具有足够的强度、刚度，能可靠地承受施工过程中各种荷载，保证结构物的外部尺寸，本工程桥墩采用定型钢模板及钢销、螺栓结合使用。
（1）定型钢模板在专业厂家定制。
（2）用夹具将钢立柱和板片竖向连接，横向销钉和槽钢横肋，将整个模板连成整体，安装就位，用临时支撑支牢，待另一面模板吊装就位后，用圆钢拉杆外套塑料管并加设锥形垫，外加垫块螺帽，内加横内撑，将二面模板横向连成整体，校正定位。
（3）端头模板和墙面模板牢固连接，采取支撑、加固措施，防止跑模、漏浆。
1.4、混凝土浇筑采用商品砼，控制好砼的坍落度及和易性。
砼用罐车运至现场后泵送入模，砼入模要通过串筒，以防砼离析。
串筒上口用方木固定于支架上，随浇筑砼高度的增加逐节拆除。
砼采用插入式振捣棒，振捣时快插慢拔，充分振捣，以免出现蜂窝、麻面等缺陷。
1.5、混凝土养生拆模后采用圈套塑料养生并用胶带缠绕，以防止水分的蒸发，在墩柱顶端放置水桶，进行滴灌养护，用细管链接水桶与保养模内部，形成长时间保持久性的养护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工准备→测量放线→钢筋绑扎→模板支搭→混凝土浇筑→混凝土养护→ 拆模
(1)定位放线
根据已测定承台的纵、横轴的中心线测设桥墩、柱纵、横轴的十字控制桩，并放出桥墩柱的平面位置，弹出外边线。
墩柱纵、横轴的十字控制点，要标注清楚，编号、涂上油漆，醒目牢固。
(2)凿毛处理
墩柱的平面尺寸确定后对墩柱位置处混凝土进行凿毛处理，凿出混凝土新茬后，将混凝土表面浮渣、裂纹清除干净。
(3)钢筋绑扎
钢筋必须使用有出厂质量证书，并且复试合格的产品，钢筋表面洁净，铁锈、油渍、污垢等在使用前清除干净，平直无局部弯折。
成盘的钢筋和弯曲的钢筋均需调直，在调直机上调直时注意不得使钢筋受损伤。
下料前认真核对钢筋规格、级别及加工数量，防止差错。
下料后必须挂牌注明所用部位、型号、级别并分别堆放。
加工成型的钢筋，钢筋直径、钢号符合设计要求，钢筋无裂纹，断伤和刻痕。
钢筋的弯制和未端的弯钩符合设计要求。
现场绑扎钢筋时，钢筋的交叉点用铁丝绑扎结实，必要时用点焊焊牢，水平箍筋与主筋垂直，箍筋弯钩的叠合处，在墩柱中沿竖向交错布置。
墩柱钢筋的位置必须准确，锚固预留筋的长度满足搭接长度的要求，由于墩柱的位置较多，钢筋安装时支搭操作脚手架，钢筋一次成形，安装好的钢筋有足够的刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。
(4)支模
桥墩模板采用外加工钢模板。
为了抵抗灌注混凝土时模板的浮力，采用Ф 16 钢拉杆，花栏螺栓与地锚拉紧。
安装模板前先作好测量工作，正确放样，检查承台预留桥台墙身踢坎是否准
确，经检查无误后方可进行模板安装。
安装模板与钢筋绑扎工作配合进行，应在钢筋安好检查合格后进行。
配制完的模板，板面光滑平整，不得有划痕，接缝严密不漏浆，并在内侧涂刷同一规格脱模剂。
模板及支撑安装完毕后，对其平面位置、顶部标高、节点联系及纵、横向稳定性进行检查，符合要求后方可进行下一工序。
模板不得与操作脚手架发生联系，以免在脚手架上运放材料和工人操作时引起模板变形。
拆卸模板要在混凝土强度能保证其表面及棱角不致因拆模而受损坏时方可拆除。
模板拆除后，将其表面砂浆、污垢清除干净，进行维修整理，周转使用。
(5)混凝土浇筑
浇筑混凝土前要对支架、模板、钢筋进行检查，清除模板内的杂物，积水和钢筋上污垢，混凝土自高处向模板内灌注时，为防止混凝土离析，混凝土自由倾落高度不得超过 2m，并使其坍落度控制在 180mm-220mm 内。
由于墩柱相对位置较高，浇筑混凝土前，支搭操作脚手架，脚手架不得与模板、钢筋发生联系，以免工人在脚手架上操作时引起模板变形。
在脚手架上设置溜管，溜管随混凝土浇筑随往上提，使溜管下口与混凝土面始终保持在 2m 以内，料口下的混凝土堆积高度不得超过 1m；运送混凝土须与施工进度相适应，以保证从搅拌混凝土到灌注混凝土的时间，不得超过混凝土初凝时间。
使用插入式振捣器振捣混凝土时，振捣移动间距不超过振捣器作用半径的1.5 倍。
与侧模应保持 50mm-100mm 的距离，插入下层混凝土 50mm-100mm，每层浇筑厚度 300mm，逐层浇筑并始终保持由一侧向另一侧方向浇筑，且下层混凝土初凝或能重塑前浇筑完成上层混凝土。
每一处振捣完毕后应边振捣边徐徐提出振捣棒，避免振捣棒碰撞模板、钢筋。
浇筑混凝土期间应设专人检查支架、模板、钢筋等稳固情况，当发现有松动、变形、移位时应及时处理。
对每一处振捣部位振捣到混凝土密实为止，密实的标志是混凝土停止下沉，不再冒出气泡，表面平坦、泛浆。
在浇筑过程中或灌注完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下采取措施将水排除，并查明原因采取措施减少泌水。
结构混凝土浇筑完成后，要及时对柱顶标高进行检测。
