LABview 程序设计
labview程序设计5(自相关和互相关函数)
作业
v 写一个VI判断两个数的大小，如右图所示： 当A>B时，指示灯亮。
v 做一个三角波的自相关函数分析仪。
因此AutoCorrelation.vi计算的结果还得除 以总的采样点数N, m=0,1,2,…,2n-1
注意：
（1）用labview软件中求自相关函数图标求 得的曲线是一条等周期的振幅衰减的曲线。 原因是软件将所截取的那段信号之外的部 分认为是零值。
（2） labview软件总是将其输入输出的序号 设为0，因此他是将实际的信号向右平移了 N个单位，因此Rx(0)是第N -1个值。
Auto correlation. vi 调用路径
v Functions-signal operation - Auto correlation. vi
X：数组，存放输入信号x（t）的N个采样值
RXX:数组，信号x（t）自相关函数计算结果，共2N+1个 值，以纵轴对称。
序号为N-1的哪个元素值为RX（0）＝ RX（N-1）
信号的互相关分析
互相关函数的定义 两个连续函数x(t)和y(t)互相关函数的定义为:
它描述的是两个不同
其中,N是总的采样点数。互相关函数的值应 该是2N-1个。
互相关函数的应用
因此AutoCorrelation.vi计算的结果还得除 以总的采样点数N, k=0,1,…,2n-1
Labview程序设计
-第五次讲义
正弦波的自相关函数
因此正弦波函数的自相关函数是与初相 位无关的余弦函数，并且自相关函数的 周期和正弦波相同。
正弦函数的自相关函数
离散时间的自相关函数的定义
其中,N是总的采样点数。自相关函数 的值应该是2N-1个。
自相关函数Auto Correlation.vi完成的 运算是
精通LabVIEW虚拟仪器程序设计
精通LabVIEW虚拟仪器程序设计LabVIEW是一种图形化编程语言，它广泛应用于虚拟仪器的设计和开发。
精通LabVIEW虚拟仪器程序设计，需要对LabVIEW的基本概念、编程环境、编程技巧以及高级功能有深入的理解和实践。
LabVIEW基础首先，了解LabVIEW的基本概念是至关重要的。
LabVIEW使用图形化编程，与传统的文本编程语言不同，它通过图形化的“块图”来表示程序的逻辑。
LabVIEW的编程元素包括函数、控件、指示器、数组、簇等。
编程环境LabVIEW的编程环境主要由前面板（Front Panel）和块图（Block Diagram）组成。
前面板用于设计用户界面，块图用于编写程序逻辑。
熟悉这些界面元素和环境设置是精通LabVIEW的第一步。
编程技巧1. 结构化编程：使用循环结构、条件结构和事件结构来组织代码，使程序更加模块化和易于维护。
2. 数据流编程：LabVIEW支持数据流编程，这意味着数据的流动决定了程序的执行顺序。
3. 数组和簇：掌握数组和簇的使用，可以有效地处理大量数据和复杂的数据结构。
4. 错误处理：学会使用错误处理结构来增强程序的健壮性。
高级功能1. 多线程：LabVIEW支持多线程编程，可以利用多核处理器的计算能力。
2. 动态调用：使用动态调用可以创建更灵活的程序，适应不同的运行时需求。
3. 信号处理：LabVIEW提供了丰富的信号处理工具，包括滤波器设计、频谱分析等。
4. 仪器控制：LabVIEW可以与多种仪器进行通信，实现自动化测试和数据采集。
实践应用精通LabVIEW不仅仅是理论知识的学习，更重要的是将这些知识应用到实践中。
以下是一些实践应用的建议：1. 项目实践：通过参与实际的LabVIEW项目，可以加深对LabVIEW编程的理解。
2. 案例学习：研究现有的LabVIEW程序，了解其设计思路和实现方法。
3. 社区交流：加入LabVIEW开发者社区，与其他开发者交流经验，获取新的思路和解决方案。
《虚拟仪器与LabVIEW程序设计》章节思考与练习题含答案(大学期末复习资料)
第1章虚拟仪器概述1．测试测量仪器发展至今经过了那些阶段？答：经历了4个阶段，即：第一代模拟式仪器（或指针式仪器）、第二代数字式仪器、第三代智能仪器、第四代虚拟仪器。
2．什么是虚拟仪器，它有哪些特点?答：虚拟仪器是指在以计算机为核心的硬件平台上，其功能由用户设计和定义，具有虚拟仪器面板，其测试功能由测试软件实现的一种计算机仪器系统。
特点：虚拟含义主要有两点：1、仪器面板是虚拟的，通过调用控件选板中的控件实现3．简述虚拟仪器的系统组成？答：虚拟仪器系统由硬件平台和软件平台两大部分完成：硬件平台：计算机、I/O接口设备；软件平台：4．简述虚拟仪器的软件层次结构？答：测试管理层：用户及仪器设备等管理。
应用程序开发层：用户根据仪器功能需求开发设计的虚拟仪器程序。
仪器驱动层：完成对特定仪器的控制和通信的程序集合。
I/O总线驱动层：完成对仪器寄存器进行直接存储数据操作，并为仪器设备与仪器驱动程序提供信息传递的底层软件。
第2章一个简单VI的设计1．输入两个数，求两个数的和差运算，并显示结果。
2．程序运行中，用旋钮控件改变图形曲线的颜色。
建立波形图表的属性节点，改为可写，并指定为曲线Plot的颜色Color属性。
第3章几种常用的程序结构1.创建一个VI产生100个随机数，求其最小值和平均值。
2.创建一个VI，每秒显示一个0到1之间的随机数。
同时，计算并显示产生的最后四个随机数的平均值。
只有产生4个数以后才显示平均值，否则显示0。
每次随机数大于0.5时，使用Beep.vi产生蜂鸣声。
3.求X的立方和（使用For和While循环）。
4.编程求1000内的“完数”。
“完数”指一个数恰好等于它本身的因子之和。
例如28＝14+7+4+2+1。
5.创建一个VI ，实现加、减、乘、除四种运算方式。
6.编写一个程序测试输入以下字符所用的时间：LabVIEW is a graphical programming language.7.使用公式节点创建VI ，完成下面公式计算，并将结果显示在同一个屏幕上。
labview计算机课程设计
labview计算机课程设计一、课程目标知识目标：1. 理解LabVIEW软件的基本原理和操作界面，掌握其编程思维和流程；2. 学会使用LabVIEW进行数据采集、处理、分析和展示的基本方法；3. 了解虚拟仪器技术在计算机课程中的应用和优势。
技能目标：1. 能够运用LabVIEW软件设计简单的数据采集系统，完成实际信号的测量和分析；2. 掌握使用LabVIEW进行程序调试和优化的技巧，提高程序执行效率；3. 培养学生团队协作和问题解决能力，通过项目实践，将理论知识应用于实际操作中。
情感态度价值观目标：1. 培养学生对计算机课程和LabVIEW编程的兴趣，激发学生自主学习和探索精神；2. 增强学生的实践动手能力，培养严谨的科学态度和良好的实验习惯；3. 通过LabVIEW课程学习，引导学生认识到科技在生活中的重要作用，提高创新意识和责任感。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够独立完成LabVIEW软件的安装和基本操作；2. 学生能够设计并实现一个简单的虚拟仪器程序，完成数据采集和分析任务；3. 学生能够在课程项目中发挥团队协作精神，积极解决问题，展示学习成果。
二、教学内容1. LabVIEW基本原理与操作界面：介绍LabVIEW软件的背景、特点和应用领域，学习操作界面、菜单栏、工具栏和控件选板等基本组成部分。
教材章节：第一章 LabVIEW概述与操作界面2. 数据采集与处理：学习数据采集卡的使用、数据采集与存储、波形显示等基本功能，以及信号处理的基本操作。
教材章节：第二章 数据采集与处理3. 程序设计基础：掌握LabVIEW编程的基本概念，如节点、连线、循环结构和条件结构等，学会使用结构化编程方法。
教材章节：第三章 程序设计基础4. 虚拟仪器设计：学习虚拟仪器的原理、界面设计和程序编写，掌握常用的控件和函数，设计简单的虚拟仪器程序。
教材章节：第四章 虚拟仪器设计5. 程序调试与优化：介绍LabVIEW程序的调试技巧，如断点设置、数据监控和性能优化等，提高程序质量和执行效率。

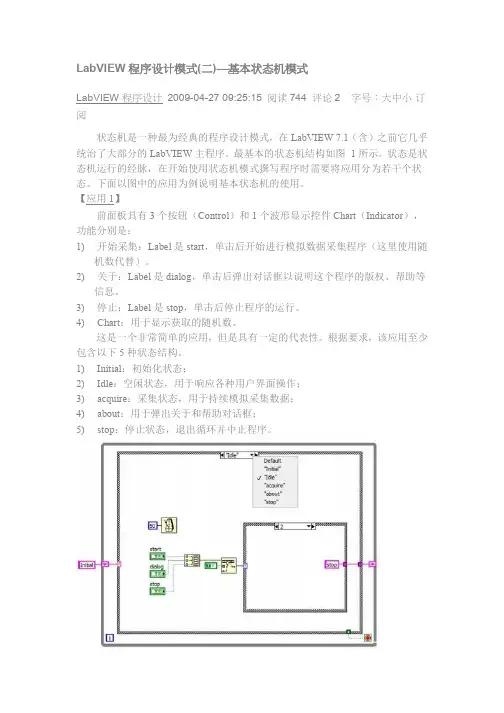

LabVIEW程序设计模式(二)—基本状态机模式
LabVIEW程序设计模式(二)—基本状态机模式LabVIEW程序设计2009-04-27 09:25:15 阅读744 评论2 字号：大中小订阅状态机是一种最为经典的程序设计模式，在LabVIEW 7.1（含）之前它几乎统治了大部分的LabVIEW主程序。
最基本的状态机结构如图1所示。
状态是状态机运行的经脉，在开始使用状态机模式撰写程序时需要将应用分为若干个状态。
下面以图中的应用为例说明基本状态机的使用。
【应用1】前面板具有3个按钮（Control）和1个波形显示控件Chart（Indicator），功能分别是：1)开始采集：Label是start，单击后开始进行模拟数据采集程序（这里使用随机数代替）。
2)关于：Label是dialog，单击后弹出对话框以说明这个程序的版权、帮助等信息。
3)停止：Label是stop，单击后停止程序的运行。
4)Chart：用于显示获取的随机数。
这是一个非常简单的应用，但是具有一定的代表性。
根据要求，该应用至少包含以下5种状态结构。
1)Initial：初始化状态；2)Idle：空闲状态，用于响应各种用户界面操作；3)acquire：采集状态，用于持续模拟采集数据；4)about：用于弹出关于和帮助对话框；5)stop：停止状态，退出循环并中止程序。
(a)背面板(b)前面板图 1 基本的状态机结构背面板仔细分析图中的基本状态机，可以看出状态始终贯穿整个应用程序，并由移位寄存器进行值的寄存和传递。
当前状态分支的结果将决定下一个状态，如图中的Idle状态。
在这个状态中，程序将自动检测前面板的三个按钮是否被按下。
如果start被按下，则进入acquire状态；如果dialog被按下，则进入about状态；如果stop被按下，则进入stop状态；否则如果没有任何按钮被按下，则仍然进入当前的Idle状态继续检测。
在acquire状态中，为了保证程序的重复采集使得下一个状态仍然为acquire，但是这样会导致程序无法停止（中断采集）。

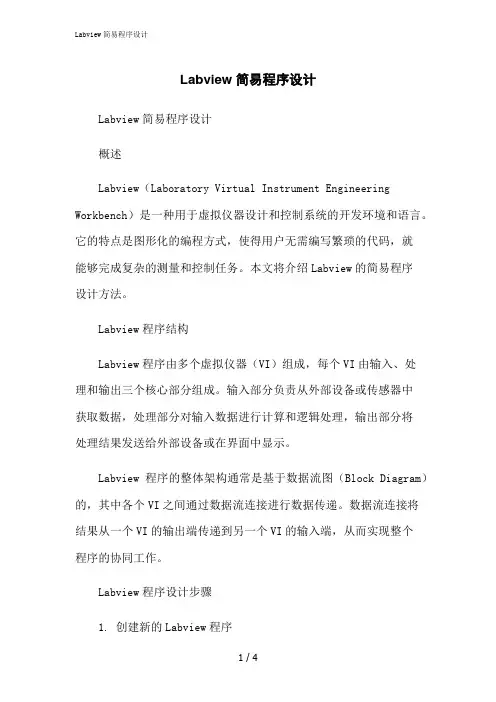

2023修正版Labview简易程序设计
