电脑高手装机图解教程(图文并茂)2010最新版
手把手教您组装电脑(图解)

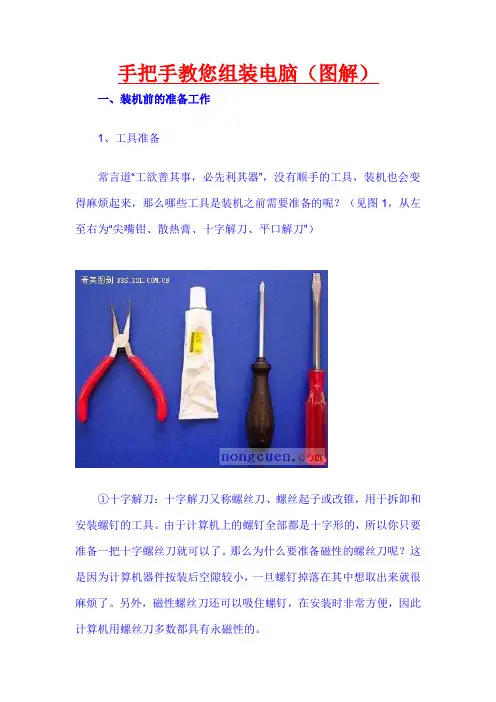

手把手教您组装电脑（图解）一、装机前的准备工作1、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”）①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。
由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。
那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。
另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。
②平口解刀：平口解刀又称一字型解刀。
如何需要你也可准备一把平口解刀，不仅可方便安装，而且可用来拆开产品包装盒、包装封条等。
③镊子：你还应准备一把大号的医用镊子，它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。
④钳子：钳子在安装电脑时用处不是很大，但对于一些质量较差的机箱来讲，钳子也会派上用场。
它可以用来拆断机箱后面的挡板。
这些挡板按理应用手来回折几次就会断裂脱落，但如果机箱钢板的材质太硬，那就需要钳子来帮忙了。
建议：最好准备一把尖嘴钳，它可夹可钳，这样还可省却镊子。
⑤散热膏：在安装高频率CPU时散热膏（硅脂）必不可少，大家可购买优质散热膏（硅脂）备用。
2、材料准备①准备好装机所用的配件：CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。
②电源排型插座：由于计算机系统不只一个设备需要供电，所以一定要准备万用多孔型插座一个，以方便测试机器时使用。
③器皿：计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失。
④工作台：为了方便进行安装，你应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足你的使用需求就可以了。
3、装机过程中的注意事项①防止静电：由于我们穿着的衣物会相互摩擦，很容易产生静电，而这些静电则可能将集成电路内部击穿造成设备损坏，这是非常危险的。
2010年最新主板全程图解(珍藏版)

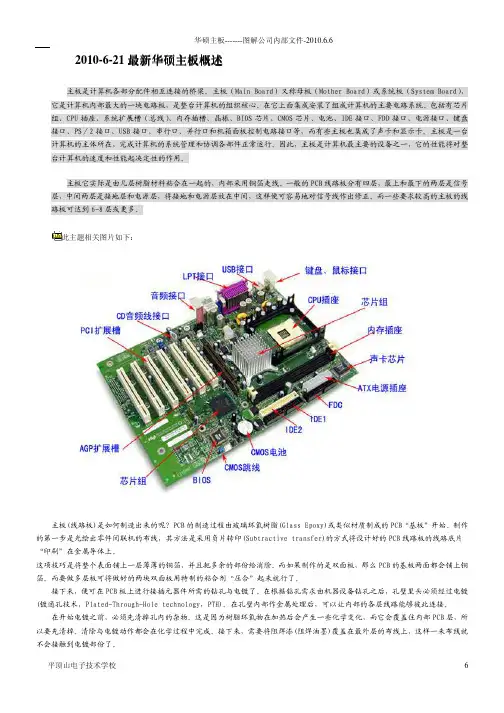

2010-6-21最新最新华硕主板华硕主板华硕主板概述概述主板是计算机各部分配件相互连接的桥梁。
主板（Main Board）又称母板（Mother Board）或系统板（System Board），它是计算机内部最大的一块电路板，是整台计算机的组织核心。
在它上面集成安装了组成计算机的主要电路系统。
包括有芯片组、CPU 插座、系统扩展槽（总线）、内存插槽、晶振、BIOS 芯片、CMOS 芯片、电池、IDE 接口、FDD 接口、电源接口、键盘接口、PS／2接口、USB 接口、串行口、并行口和机箱面板控制电路接口等，而有些主板也集成了声卡和显示卡。
主板是一台计算机的主体所在，完成计算机的系统管理和协调各部件正常运行。
因此，主板是计算机最主要的设备之一，它的性能将对整台计算机的速度和性能起决定性的作用。
主板它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB 线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB 的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB 线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB 的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB 板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
电脑系统重装图文并茂详解
电脑重装系统图文并茂详解一、准备工作:如何重装电脑系统首先，在启动电脑的时候按住DELETE键进入BIOS，选择 Advanced BIOS Features 选项，按Enter键进入设置程序。
选择First Boot Device 选项，然后按键盘上的Page Up或Page Down 键将该项设置为CD-ROM，这样就可以把系统改为光盘启动。
其次，退回到主菜单，保存BIOS设置。
（保存方法是按下F10，然后再按Y键即可），然后将光盘放入光驱，并重启电脑，系统便会从光盘进行引导，并显示安装向导界面，你可以根据提示一步步进行安装设置就OK了。
另外，你的c盘如果不格式化，你重装以后就会有2个系统，所以还是建议格掉。
1.准备好Windows XP Professional 简体中文版安装光盘,并检查光驱是否支持自启动。
2.可能的情况下，在运行安装程序前用磁盘扫描程序扫描所有硬盘检查硬盘错误并进行修复，否则安装程序运行时如检查到有硬盘错误即会很麻烦。
3.用纸张记录安装文件的产品密匙(安装序列号)。
4.可能的情况下，用驱动程序备份工具(如:驱动精灵 2004 V1.9 Beta.exe)将原Windows XP下的所有驱动程序备份到硬盘上(如∶F:Drive)。
最好能记下主板、网卡、显卡等主要硬件的型号及生产厂家，预先下载驱动程序备用。
5.如果你想在安装过程中格式化C盘或D盘(建议安装过程中格式化C 盘)，请备份C盘或D盘有用的数据。
二、用光盘启动系统:(如果你已经知道方法请转到下一步),重新启动系统并把光驱设为第一启动盘,保存设置并重启。
将XP安装光盘放入光驱,重新启动电脑。
刚启动时，当出现如下图所示时快速按下回车键，否则不能启动XP系统光盘安装。
如果你不知道具体做法请参考与这相同的-->如何进入纯DOS 系统:光盘自启动后,如无意外即可见到安装界面 ,将出现如下图1所示全中文提示,“要现在安装Windows XP,请按ENTER”，按回车键后,出现如下图2所示许可协议,这里没有选择的余地，按“F8”后如下图3这里用“向下或向上”方向键选择安装系统所用的分区，如果你已格式化C盘请选择C分区，选择好分区后按“Enter”键回车，出现下图4所示这里对所选分区可以进行格式化,从而转换文件系统格,或保存现有文件系统,有多种选择的余地,但要注意的是NTFS格式可节约磁盘空间提高安全性和减小磁盘碎片但同时存在很多问题MacOS和98/Me下看不到NTFS格式的分区,在这里选“用FAT文件系统格式化磁盘分区(快),按“Enter”键回车，出现下图5所示格式化C盘的警告,按F键将准备格式化c盘,出现下图6所示由于所选分区C的空间大于2048M(即2G),FAT文件系统不支持大于2048M的磁盘分区,所以安装程序会用FAT32文件系统格式对C盘进行格式化,按“Enter”键回车，出现下图7所示图7中正在格式化C分区;只有用光盘启动或安装启动软盘启动XP 安装程序,才能在安装过程中提供格式化分区选项；如果用MS-DOS启动盘启动进入DOS下,运行i386\winnt进行安装XP时,安装XP时没有格式化分区选项。
电脑装机全程图解
安装前的准备在动手组装电脑前，应先学习电脑的基本知识，包括硬件结构、日常使用的维护知识、常见故障处理、操作系统和常用软件安装等。
安装前配件的准备装机要有自己的打算，不要盲目攀比，按实际需要购买配件。
如选购机箱时，要注意内部结构合理化，便于安装，二要注意美观，颜色与其他配件相配。
一般应选择立式机箱，不要使用已淘汰的卧式机箱，特别是机箱内的电源，它关系到整个电脑的稳定运行，其输出功率不应小于250 W，有的处理器还要求使用300 W的电源，应根据需要选择。
除机箱电源外，另外需要的配件一般还有主板、CPU、内存、显卡、声卡(有的声卡主板中自带)、硬盘、光驱(有VCD光驱和DVD光驱)、软驱、数据线、信号线等。
装电脑的基本步骤组装电脑时，应按照下述的步骤有条不紊地进行：(1) 机箱的安装，主要是对机箱进行拆封，并且将电源安装在机箱里。
(2) 主板的安装，将主板安装在机箱主板上。
(3) CPU的安装，在主板处理器插座上插入安装所需的CPU，并且安装上散热风扇。
(4) 内存条的安装，将内存条插入主板内存插槽中。
(5) 显卡的安装，根据显卡总线选择合适的插槽。
(6) 声卡的安装，现在市场主流声卡多为PCI插槽的声卡。
(7) 驱动器的安装，主要针对硬盘、光驱和软驱进行安装。
(8) 机箱与主板间的连线，即各种指示灯、电源开关线。
PC喇叭的连接，以及硬盘、光驱和软驱电源线和数据线的连接。
(9) 盖上机箱盖(理论上在安装完主机后，是可以盖上机箱盖了，但为了此后出问题的检查，最好先不加盖，而等系统安装完毕后再盖)。
(10) 输入设备的安装，连接键盘鼠标与主机一体化。
(11) 输出设备的安装，即显示器的安装。
(12) 再重新检查各个接线，准备进行测试。
(13) 给机器加电，若显示器能够正常显示，表明初装已经正确，此时进入BIOS进行系统初始设置。
进行了上述的步骤，一般硬件的安装就已基本完成了，但要使电脑运行起来，还需要进行下面的安装步骤。
最新版电脑高手装机图解教程(图文并茂)

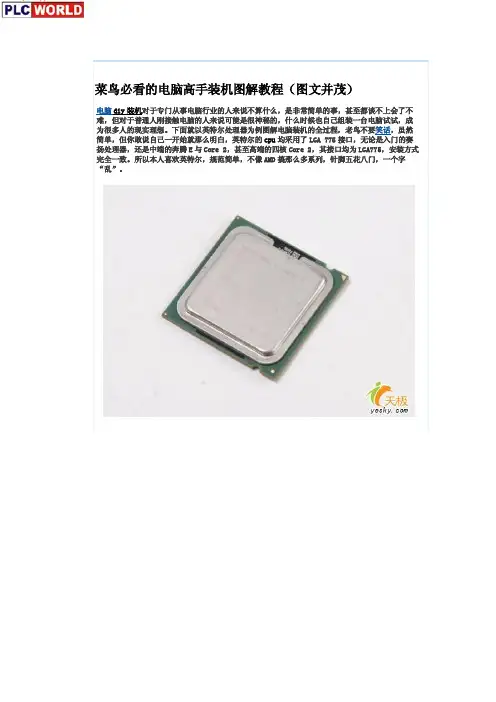

菜鸟必看的电脑高手装机图解教程（图文并茂）电脑diy装机对于专门从事电脑行业的人来说不算什么，是非常简单的事，甚至都谈不上会了不难，但对于普通人刚接触电脑的人来说可能是很神秘的，什么时候也自己组装一台电脑试试，成为很多人的现实理想。
下面就以英特尔处理器为例图解电脑装机的全过程，老鸟不要笑话，虽然简单，但你敢说自己一开始就那么明白，英特尔的cpu均采用了LGA 775接口，无论是入门的赛扬处理器，还是中端的奔腾E与Core 2，甚至高端的四核Core 2，其接口均为LGA775，安装方式完全一致。
所以本人喜欢英特尔，规范简单，不像AMD搞那么多系列，针脚五花八门，一个字“乱”。
上图中可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与AMD的针式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。
这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。
在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。
接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。
在安装处理器时，需要特别注意。
大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。
在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。
这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。
将CPU安放到位以后，盖好扣盖，并反方向微用力扣下处理器的压杆。
至此CPU便被稳稳的安装到主板上，安装过程结束第三步：安装内存条在内存成为影响系统整体系统的最大瓶颈时，双通道的内存设计大大解决了这一问题。
计算机硬件系统组装(图解).
计算机硬件系统组装(图解)（一）、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”）①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。
由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。
那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。
另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。
②平口解刀：平口解刀又称一字型解刀。
如何需要你也可准备一把平口解刀，不仅可方便安装，而且可用来拆开产品包装盒、包装封条等。
③镊子：你还应准备一把大号的医用镊子，它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。
④钳子：钳子在安装电脑时用处不是很大，但对于一些质量较差的机箱来讲，钳子也会派上用场。
它可以用来拆断机箱后面的挡板。
这些挡板按理应用手来回折几次就会断裂脱落，但如果机箱钢板的材质太硬，那就需要钳子来帮忙了。
建议：最好准备一把尖嘴钳，它可夹可钳，这样还可省却镊子。
⑤散热膏：在安装高频率CPU时散热膏（硅脂）必不可少，大家可购买优质散热膏（硅脂）备用。
2、材料准备①准备好装机所用的配件：CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。
②电源排型插座：由于计算机系统不只一个设备需要供电，所以一定要准备万用多孔型插座一个，以方便测试机器时使用。
③器皿：计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失。
④工作台：为了方便进行安装，你应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足你的使用需求就可以了。
3、装机过程中的注意事项①防止静电：由于我们穿着的衣物会相互摩擦，很容易产生静电，而这些静电则可能将集成电路内部击穿造成设备损坏，这是非常危险的。
电脑组装教程(图文说明)
电脑组装教程（图）新手必看图解DIY 攒机接口线缆安装细节图解DIY攒机接口线缆安装细节一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。
大家仔细观察会发现，在下面的那张图中，SATA 接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。
计算机组装流程图
组装电脑的步骤一般是这样的： 1、 准备好组装电脑的配件和一把螺丝刀，一定要记得消除 身上的静电； 2、 将CPU和内存安装到主板上（在此之前要根据实际情况设 置好主板跳线）； 3、将机箱打开； 4、安装电源； 5、安装硬盘、软驱、光驱； 6、安装主板； 7、安装显示卡、声卡等； 8、连接电源线； 9、连接数据线； 10、盖上机箱盖。 11、连接外设
连接电源线
1.2.2 硬件装配流程
8、连接电源线
• 这个三芯插头是电源指示 灯的接线，使用1、3位， 1线通常为绿色。在主板 上，插针通常标记为 Power，连接时注意绿色 线对应于第一针(+) 。
• 当它连接好后，电脑一打 开，电源灯就一直亮着， 指示电源已经打开了。
1.2.2 硬件装配流程
口上。比较新的主板没有这样严格的要求。
在主板上，主IDE口一般用“Primary IDE”或“IDE 1”来 表示。
另一个用“Secondary IDE”或“IDE 2”表示。在主板接口 附
近都标明了第一根针的位置，在接线之前先要弄清楚。
连接数据传输线
1.2.2 硬件装配流程
10、盖上机箱
仔细检查一下各部分的连接情况，确 保无误后，把机箱盖盖好，安装好螺 丝
1.2.2 硬件装配流程
2、安装电源 将电源装入机箱、固定螺丝。
安装电源
安装电源
1.2.2 硬件装配流程
3、安装CPU和CPU风扇 找到CPU插座 将“零受力”拉杆拉起 将CPU放入CPU插槽 将拉杆扣下 安装CPU风扇 扣下风扇压杆，固定风扇 连接风扇电源
安装CPU和CPU风扇
1.2.2 硬件装配流程
11、连接外设 • 键盘，键盘接口在主板的后部，是一个 圆形的。键盘插头上有向上的标记，连接时 按照这个方向插好就行了。 • 鼠标，鼠标插在键盘上面的鼠标插孔中 • 接音箱，通常有源音箱接在Speaker口或 Line-out口上，无源音箱就接在Speaker口。 • 显示器 • 最后连接主机箱的电源线。
计算机组装全程图解PPT课件
13.2 组装前的准备
• 1. 释放静电 • 2. 准备工具和配件 • 3. 组装前的注意事项
第15页/共69页
1. 释放静电
• 电脑配件特别是CPU、内存和显卡上都带有精密的电子元件， 这些电子元件最怕静电。因为静电在释放的瞬间，其电压值可 以达到上万伏特，很容易就将配件上的电子元件击穿。人的身 上都带有静电，因此在组装电脑之前应先将手上的静电释放。 释放静电的方法很简单，可以摸一下接地的金属物品（例如自 来水管）或者洗洗手。由于在组装电脑的过程中也会产生静电， 因此最好在组装过程中也多次释放静电。
显卡两种插槽）。
第21页/共69页
组装步骤简介
• （6）现在的声卡都是PCI接口，所以将声卡插入PCI插槽中。 • （7）在机箱中安装硬盘、光驱和软驱，并将数据线插在主板相
应的接口上。 • （8）进行机箱与主板间的连接，即各种指示灯、PC喇叭的连
接。 • （9）将显示器的信号线连接到显卡上。
第22页/共69页
第52页/共69页
3. 安装POWER SW
• 从面板引入机箱中的连接插头中找到标有“POWER SW”字样的接头，这便是电源开关的连线了。在主板 信号插针中找到标有“PW SW”字样的插针，将接头插在主板上的插针即可，插针的位置如果在主板上标 记不清，最好查阅主板说明书中的相关说明。
第53页/共69页
第10页/共69页
第11页/共69页
4. 尖嘴钳
• 尖嘴钳的外观，它在组装电脑的过程中作用不大，但有时可以用来取下机箱后面的挡板或者代替镊子来夹 取机箱中的小东西。
第12页/共69页
第13页/共69页
13.2 组装前的准备
• 组装电脑前应该做好准备工作，这样才能保证组装过程的顺利进行，提高组装的效率和质量。
电脑组装全程图解
STEP 3
将主板放入机箱，注意主板上的定位孔要和前面拧好的螺丝帽对应。另外主板侧面的接口也要和刚才撬开的I/O接口孔对应。
STEP 4
用螺丝钉和刚才固定好的螺丝帽将主板固定在机箱托板上，注意不要有任何细小物体残留在主板与机箱托板之间，以免损坏主板或者使机箱带电。
STEP 3
打开座盖就可以看到具有775根针脚的插槽，插槽仍然被一个用锁杆扣住的上盖保护着。
STEP 4
稍微同时向外向上用力就可以拉开锁杆。
STEP 5
然后打开上盖，Βιβλιοθήκη 使它与底座呈90角度。STEP 6
将CPU的两个缺口位置对准插槽中的相应位置，平稳地将CPU放入插座中。
STEP 7
然后盖上插座上盖，并用锁杆扣好。
STEP 10
将风扇轻轻放在CPU上面，放下的时候要注意对准位置以及风扇底部和CPU上的粘合度。四个固定脚要对准主板上的4个对应的孔
STEP 11
最后稍微用力按下固定脚，CPU风扇就完全固定了。按下固定脚时为了保证受力均匀，需要注意一个＂对角线＂原则，即第一个固定脚固定以后，第二个固定的应该是它对角线上的那个，而不是它旁边的那个。
STEP 6
接下来安装CPU散热风扇，也要先涂上硅脂，方法跟安装触点式CPU时一样。
STEP 7
这种风扇的固定方式也和前面介绍的有所不同。它的两边分别有三个卡扣，通过这些卡扣对应到CPU插座的卡子上来卡好风扇。
STEP 8
先固定好一边。
STEP 9
然后再卡住另一边，如果觉得不好操作可以借助平口螺丝刀。
STEP 8
接下来是安装CPU散热风扇，首先要在CPU表面涂上一层硅脂，硅脂的主要作用是填充缝隙帮助导热，而本身导热能力不强，所以涂抹均匀刚好盖住CPU表面即可，不用太多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
菜鸟必看的电脑高手装机图解教程（图文并茂）
电脑diy装机对于专门从事电脑行业的人来说不算什么，是非常简单的事，甚至都谈不上会了不难，但对于普通人刚接触电脑的人来说可能是很神秘的，什么时候也自己组装一台电脑试试，成为很多人的现实理想。
下面就以英特尔处理器为例图解电脑装机的全过程，老鸟不要笑话，虽然简单，但你敢说自己一开始就那么明白，英特尔的cpu均采用了LGA 775接口，无论是入门的赛扬处理器，还是中端的奔腾E与Core 2，甚至高端的四核Core 2，其接口均为LGA775，安装方式完全一致。
所以本人喜欢英特尔，规范简单，不像AMD搞那么多系列，针脚五花八门，一个字“乱”。
上图中可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与AMD的针式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。
这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。
在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。
接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。
在安装处理器时，需要特别注意。
大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。
在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。
这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。
将CPU安放到位以后，盖好扣盖，并反方向微用力扣下处理器的压杆。
至此CPU便被稳稳的安装到主板上，安装过程结束
第三步：安装内存条
在内存成为影响系统整体系统的最大瓶颈时，双通道的内存设计大大解决了这一问题。
提供英特尔64位处理器支持的主板目前均提供双通道功能，因此建议大家在选购内存时尽量选择两根
同规格的内存来搭建双通道。
主板上的内存插槽一般都采用两种不同的颜色来区分双通道与单通道。
例如上图，将两条规格相同的内存条插入到相同颜色的插槽中，即打开了双通道功能。
安装内存时，先用手将内存插槽两端的扣具打开，然后将内存平行放入内存插槽中（内存插槽也使用了防呆式设计，反方向无法插入，大家在安装时可以对应一下内存与插槽上的缺口），用两拇指按住内存两端轻微向下压，听到“啪”的一声响后，即说明内存安装到位。
在相同颜色的内存插槽中插入两条规格相同的内存，打开双通道功能，提高系统性能。
到此为止，CPU、内存的安装过程就完成了，接下来，我们再进一步讲解硬盘、电源、刻录机的安装过程。
第四步：将主板安装固定到机箱中
目前，大部分主板板型为ATX或MATX结构，因此机箱的设计一般都符合这种标准。
在安装主板之前，先装机箱提供的主板垫脚螺母安放到机箱主板托架的对应位置（有些机箱购买时就已经安装）。
双手平行托住主板，将主板放入机箱中
确定机箱安放到位，可以通过机箱背部的主板挡板来确定。
拧紧螺丝，固定好主板。
（在装螺丝时，注意每颗螺丝不要一定性的就拧紧，等全部螺丝安装到位后，再将每粒螺丝拧紧，这样做的好处是随时可以对主板的位置进行调整。
）
主板安静的躺入到机箱中，安装过程结束。
第五步：安装硬盘在安装好CPU、内存之后，我们需要将硬盘固定在机箱的3.5寸硬盘托架上。
对于普通的机箱，我们只需要将硬盘放入机箱的硬盘托架上，拧紧螺丝使其固定即可。
很多用户使用了可折卸的3.5寸机箱托架，这样安装起硬盘来就更加简单。
机箱中固定3.5寸托架的扳手，拉动此扳手即可固定或取下3.5寸硬盘托架。
取出后的3.5寸硬盘托架
将硬盘装入托架中，并拧紧螺丝。
将托架重新装入机箱，并将固定扳手拉回原位固定好硬盘托架。
简单的几步便将硬盘稳稳的装入机箱中，还有几种固定硬盘的方式，视机箱的不同大家可以参考一下说明，方法也比较简单，在此不一一介绍。
第六步：安装光驱、电源
安装光驱的方法与安装硬盘的方法大致相同，对于普通的机箱，我们只需要将机箱4.25寸的托架前的面板拆除，并将光驱将入对应的位置，拧紧螺丝即可。
但还有一种抽拉式设计的光驱托架，简单介绍安装方法。
这种光驱设计比较方便，在安装前，我们先要将类似于抽屉设计的托架安装到光驱上。
像推拉抽屉一样，将光驱推入机箱托架中
机箱安装到位，需要取下时，用两手按们将两边的簧片，即可以拉出，简单方便。
机箱电源的安装，方法比较简单，放入到位后，拧紧螺丝即可，不做过多的介绍。
第七步：安装显卡，并接好各种线缆
目前，PCI-E显卡已经市场主力军，AGP基本上见不到了，因此在选择显卡时PCI-E绝对是必选产品。
主板上的PCI-E显卡插槽
用手轻握显卡两端，垂直对准主板上的显卡插槽，向下轻压到位后，再用螺丝固定即完成了显卡的安装过程，是不是很简单呀！
安装完显卡之后，剩下的工作就是安装所有的线缆接口了，下面进行简单介绍。
安装硬盘电源与数据线接口，这是一块SATA硬盘，右边红色的为数据线，黑黄红交叉的是电源线，安装时将其按入即可。
接口全部彩防呆式设计，反方向无法插入。
光驱数据线安装，均采用防呆式设计，安装数据线时可以看到IDE数据线的一侧有一条蓝或红色的线，这条线位于电源接口一侧。
安装主板上的IDE数据线
主板供电电源接口，这里需要说明一下，目前大部分主板采用了24PIN的供电电源设计，但仍有些主板为20PIN，大家在购买主板时要重点看一下，以便购买适合的电源。
CPU供电接口，在部分采用四针的加强供电接口设计，这里高端的使用了8PIN设计，以提供CPU稳定的电压供应。
主板上SATA硬盘、USB及机箱开关、重启、硬盘工作指示灯接口，安装方法可以参见主板说明
书。
特别说明的是，在SLI或交火的主板上，也就是支持双卡互联技术的主板上，一般提供额外的显卡供电接口，在使用双显卡，注意要插好此接口，以提供显卡充足的供电。
对机箱内的各种线缆进行简单的整理，以提供良好的散热空间。
好了，很简单一台电脑就在你的手里诞生了，是不是有一种小小的成就感，俗话说的好，熟能生巧，要想装机熟练，就得多练，如果进入电脑行业更好，没有条件的话自己装一台后可要仔细记住要领和步骤，以备不时之需，也许朋友哪天让你帮忙装台机子你又会大显身手呢！。
