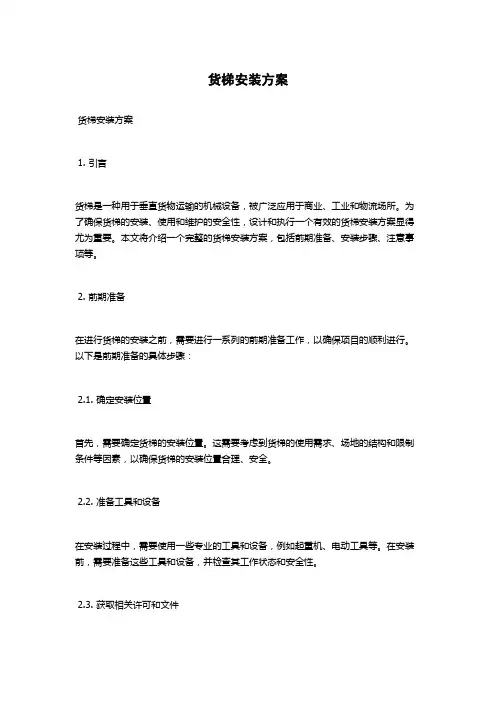

货梯安装方案

合集下载
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

大型设备安装拆卸施工方案

施工单位:工程名称:设备型号:通州建总集团有限公司苏州分公司东湖大郡五期B 标2#楼、1#楼

SS100/100 施工升降机、SX100、SS100

编制人:易杰伟日期:2005、12、20

一、工程概况:框剪18层

施工升降机位置确定:

施工升降机采用上海小虎机械有限公司生产的SS100/100 施工升降机。

施工升降机设置位置位于:见图。

施工升降机设置于脚手架外。

施工升降机位置布置图

二、准备工作:

A、场地准备工作:

(一)施工升降机基础的设计施工

1、将施工升降机下地基挖至老土,宽4m,长6m。上铺灰土夯实。

2、制作长5.4m,宽3.67m的C30钢筋砼基础。标高高于自然标高0.05m。

3、砼基础上预留锚固螺栓洞,位置需精确,安装时用C30砼浇筑。

浇筑时螺栓外露部分应涂以黄油并用油纸包住,以免沾上水泥浆。

(二)施工现场道路畅通,场地可施工。

确保装拆过程的正常进行,大型吊装机的进出,作业。

(三)工程竣工后可拆卸退场。

工具、吊具及仪器:

三、人员分工职责

负责人:姓名张优忠

职责:

证号32000300011166

1、是安装作业的技术人员,质量、安全、人员分工、工程进度、经济核算的负责者和全权

指挥者。

2、召开安装作业人员会议,认真进行安装前的技术交底,做到安全安装,文明施工。

3、牢固树立“质量第一,用户至上”的思想,按操作规程和说明书的要求精心组织和指挥

施工,加强检验,提高安装质量。

4、对现场作业人员进行统一指挥和统一调度。

5、主持施工电梯安装后的初验工作,严格把关,按标准执行。

安全员:姓名易杰伟证号200867

职责:

1、协助现场负责人,着重做好安全工作。

2、检查督促安全技术措施交底的落实情况,监督施工现场的安全作业。

3、检查安装过程中有可能也现的不安全因素和事故隐患,发现问题及时提出整改意见和防

范措施。

4、督促全体人员按各自工种和操作规程和方案的要求作业,严禁违章作业。

电工:姓名易林春证号32000106300897

职1、2、3、4、5、

责:

具体做好本工种的一切准备工作,并把电源送至电梯的临时配电箱。

按照说明书的要求和安装进度接通线路,保证安装工作的顺利进行。

总体完成后,及时接通电源线路。各种限位装置及各种电气仪表线路,做好避雷接地。协助技术测试人员做好电气方面的测试工作。

协助技术负责人做好设备试运转,调整好各种限位装置。

电梯司机:姓名冯长现证号32000306300834

职责:

1、安装前清点好电梯的另配件,每天工作结束后整理好现场的工具,用具,防止丢失。

2、密切注意电梯的运行及载运情况。

3、升级过程中服从指挥,不得自行作业。

四、施工升降机装拆施工方案

1、安装程序:

(1)施工升降机的安装过程大致为:将部件运至安装地点→装底笼和二层标准节→装梯笼→接高标准节并随设附墙支撑→安配重→升节

(2)先将笼吊至基础上的4个地脚螺栓上,加平垫铁或斜垫铁,将首层的固定标准节(巳焊在底盘上)的上端面的水平度调节到不大于0.5/1000(亦可以先吊装上二

层标准节,按上述要求调节上端面水平度),合格后初紧各个地脚螺栓和螺母。(3)在固定标准节上装二层标准节(如在(1)步骤中已预先装上时,则不再装

设),装时注意在插接部位加钙基脂。在底盘内放置4个旧轮胎,随后将里笼吊入安

放。里笼应安放在离基础表面0.56m的高度上。

(4)按试车程序进行试车,使其达到正常运行条件。在此之后即可开动里笼并使

用里笼上的电动或手摇起重机进行接高架设。

(5)在进行接高架设前,应把里笼操纵按扭盒拿到里笼顶上(装于栏杆的固定板上),接装一节使总高达到 6.037m,并在 4.656m高度上装第 1个No2支架,以两台

经纬仪校调导轨架的垂直度(允许偏差≯2mm),随后拧紧地脚螺母。

(6)在两台经纬仪的监测下进行接高架设,使在任何高度上的垂直偏差均不超过10mm。导轨架的接高与附墙支撑和站台结构的装设协同进行。即每接两节标准节后,应接高φ50和φ76立管1节(高3.0m),在No2支架上方 16cm以内安装 No1支架,并装设站台及其剪刀撑、斜撑杆系统、安全栏杆和分层碰铁。

(7)架至所需高度后,装上最高限位碰铁和天轮组,将平衡锤就位并支在离基础

表面0.46m的高度。放下钢丝绳与平衡锤接好,上端通过天轮和绳轮,张紧后以 3 道绳卡卡牢(但不能过紧,以免损伤钢丝绳),剩下的钢丝绳绕在钢绳架上。

(8)润滑全机并全面调整碰铁位置,安装并调试安全栏杆、电气控制,将起重机

拆下平放于里笼顶上。接好地线和避雷针,最后将8H的固定螺钉松开,使之停止工作。即可投入正常运行。

2、安装的质量要求和注意事项:

(1)地基预埋件必须牢固可靠,外笼底盘与基础表面接触良好。

(2)确保架体的垂直度。

(3)连接螺栓必须加弹簧垫圈拧紧。

(4)楔块式限速器的楔块牙齿顶面至管表面距离为 2.5±0.3mm;鼓形限速器

的蝶簧初安高度为45mm左右。

(5)插入接头应涂钙基润滑脂。

(6)站台应具有足够的承载力和两边设栏杆。

3、升降机部件的调整:

(1)里笼滚轮与导轨架立管的接触。

(2)下限位行程开关碰铁:在架设时将碰铁尖端高度调至 3.25m;正常运行时

调至2.6m左右。

(3)分层停车碰铁:先调好第一楼层碰铁,然后按相同高度调好其余各层。调整

方法为:使里笼载重500kg,将碰杆固于管卡中部,高度离站台面 2.21m,升起里笼

试其碰撞情况和停车位置并进行调整。

(4)下极限位碰铁:调节里笼下极限位碰铁,使其下部尖端至极限开关融头螺钉

的轴线距离不大于20mm。
