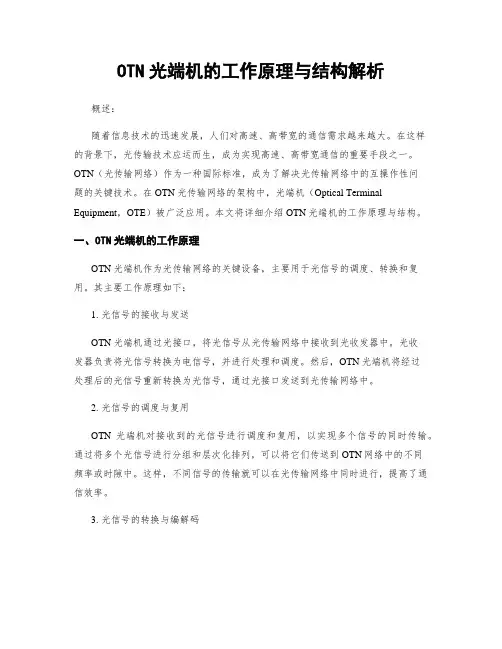

OTN光端机的工作原理与结构解析

OTN光端机的工作原理与结构解析概述：随着信息技术的迅速发展，人们对高速、高带宽的通信需求越来越大。

在这样的背景下，光传输技术应运而生，成为实现高速、高带宽通信的重要手段之一。

OTN（光传输网络）作为一种国际标准，成为了解决光传输网络中的互操作性问题的关键技术。

在OTN光传输网络的架构中，光端机（Optical Terminal Equipment，OTE）被广泛应用。

本文将详细介绍OTN光端机的工作原理与结构。

一、OTN光端机的工作原理OTN光端机作为光传输网络的关键设备，主要用于光信号的调度、转换和复用。

其主要工作原理如下：1. 光信号的接收与发送OTN光端机通过光接口，将光信号从光传输网络中接收到光收发器中。

光收发器负责将光信号转换为电信号，并进行处理和调度。

然后，OTN光端机将经过处理后的光信号重新转换为光信号，通过光接口发送到光传输网络中。

2. 光信号的调度与复用OTN光端机对接收到的光信号进行调度和复用，以实现多个信号的同时传输。

通过将多个光信号进行分组和层次化排列，可以将它们传送到OTN网络中的不同频率或时隙中。

这样，不同信号的传输就可以在光传输网络中同时进行，提高了通信效率。

3. 光信号的转换与编解码OTN光端机还负责对光信号进行转换和编解码，以确保信号的正确传输和接收。

它将接收到的光信号进行解码，并将其转换为数字信号。

然后，通过编码和调制过程，将数字信号转换为新的光信号，以便在光传输网络中传输。

二、OTN光端机的结构解析OTN光端机的结构通常由以下几个部分组成：1. 光接口模块光接口模块是OTN光端机与光纤之间的物理接口。

它负责将光信号从光纤中接收到光端机中，并将经过处理后的光信号重新发送到光纤中。

光接口模块一般采用光收发器，可以实现光信号和电信号之间的转换。

2. 电接口模块电接口模块是OTN光端机与其他设备或网络之间的物理接口。

它负责将经过处理后的光信号转换为电信号，并与其他设备进行通信。

(完整word版)OTN技术及华为OTN设备简介

欢迎共阅OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。

如下图所示：2.OTN复用结构OTN复用结构也类似SDH复用结构，如图所示：OTU、ODU（包括 ODU 串联连接）以及 OPU 层都可以被分析和检测。

按照 ITU G.709 之规定，当前的测试解决方案可以提供三种线路速率：每种线路速率分别适用于不同的客户端信号：OC-48/STM-16 通过 OTU1 传输OC-192/STM-64 通过 OTU2 传输OC-768/STM-256 通过 OTU3 传输空客户端（全为 0）通过 OTUk (k = 1, 2, 3) 传输PRBS 231-1 通过 OTUk (k = 1, 2, 3) 传输对于不同速率的G.709OTUk信号，即OTU1，OTU2，和OTU3具有相同的帧尺寸，即都是4′4080个字节，但每帧的周期是不同的，这跟SDH的STM-N帧不同。

SDHSTM-N帧周期均为125微妙，不同速率的信号其帧的大小是不同的。

G.709已经定义了OTU1，OTU2和OTU3的速率，关于OTU4速率的制定还在进行中，尚未最终确定。

如下表所示：3.OTN帧结构当 OTU 帧结构完整（OPU、ODU 和 OTU）时，ITU G.709 提供开销所支持的OAM&P 功能。

⏹OTN 规定了类似于SDH的复杂帧结构⏹OTN 有着丰富的开销字节用于OAM⏹OTN 设备具备和SDH类似的特性，支持子速率业务的映射、复用和交叉连接、虚级联4. ROADM技术ROADM是一种类似于SDH ADM光层的网元，它可以在一个节点上完成光通道的上下路(Add/Drop)，以及穿通光通道之间的波长级别的交叉调度。

OTN技术及华为OTN设备简介

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

光传送网(OTN)培训

网状拓扑
具有高度的灵活性和可扩展性，适用于大型复杂网络，可实现任意节点间的直接通信。
节点设置与设备配置方案
节点类型
根据业务需求和网络规模，选择合适的节点类型，如核心节点、
汇聚节点和接入节点。
设备配置
依据传输容量、业务类型和保护等级等因素，选择适当的光传输设备，如OTN交换机、光放大器
和光分插复用器等。
定期检查
对OTN网络进行定期巡检，包括设备状态、端口连接、信号质量等方
面。
数据备份
定期备份网络配置数据，以便在出现故障时能
够快速恢复。
软件更新
及时升级OTN设备软件，以修复漏洞并提升性
能。
安全管理
加强网络安全管理，防止未经授权的访问和攻
击。
常见故障类型及原因分析
硬件故障
包括设备损坏、端口故障等，可能由设备老化、环境因素或人为因素引起。
结合灵活栅格和超级通道技术，构建高效、灵活的光传送网。
SDN/NFV在OTN中的应用前景
SDN在OTN中的应用
通过集中控制和管理，实现网络资源的动态调度和优化配置，提高网络灵活性和可扩展性。
NFV在OTN中的应用Байду номын сангаас
将网络功能虚拟化，降低设备成本和运维复杂度，提高网络弹性和可靠性。
SDN/NFV融合应用
混合交叉连接
结合OXC和EXC的优势，实现光电联合调度和灵活组网。
电交叉连接（EXC）
EXC在电层面对信号进行交叉连接，提供灵活的带宽管理和调度能力。
OTN设备类型及功能
OTN终端设备（OTN-TE）
位于网络边缘，实现客户信号的接入、封装和映射到OTN帧中。

OTN原理及设备介绍

1
2
3
O M
4U
OA
4
50
...
...
28
1 2 3 4O 5D
U 4 28 0
S O S C
PA
东向线路
发
东向线路
收
10
波分产品在网络中的部署
网管: E500/T3////U3
DWD M
DWD M
OADM/ OXC
DWD M
DWD M
M900/M920////8500//8700//9700 长途骨干网/省干长距离大容量
n
2
┉
┋
稀疏波分复用（CWDM）：波长间隔大，一般为20nm 随着技术的发展，可以复用的光信号越来越多，出现了密集波分复用技术密集波分复用（DWDM）：波长间隔小，小于等于0.8nm
3
WDM和OTN技术
•WDM－波分复用
– 把不同波长的光信号复用到一
根光纤中传送的技术
λ1
– 主要特点（线路技术、模拟信
U • 具有SDH相当的保护调度能力；
• 业务接口变化时只需改变接口盘； • 将OTU种类由MxN降低为M+N,减少了单盘种类。
9
OTN产品业务调度方案
OTN系统内部信号流：
2.5G
comb
LD2
客
户
GE
comb
X
LD2
侧
C
设
10G
U
cd2
LD2
备
GE
LQ2
comb
客
户
E
...
侧
O T
设
U
备
10
G
OTN原理及设备介绍

OTN原理及设备介绍pptx

OTN设备的软件结构主要包括设备驱动程序、操作系统、应用程序等。
操作系统则负责提供基础运行环境，如进程调度、内存管理、文件系统等，同时提供对外接口供应用程序使用。
04
otn网络架构
基于otn的网络拓扑结构
环形拓扑结构
由多个节点构成，每个节点连接两个邻居节点，形成一个闭环。这种结构具有较高的可靠性，能够防止单点故障。
06
otn组网方案
基于otn的组网原则
总结词
灵活、高效、经济、安全。
提高网络安全
OTN提供多种保护方式，如线性保护、环形保护等，可保障网络安全。
降低运营成本
OTN采用统一平台，可同时支持多种业务，降低设备投资和运营成本。
满足各种颗粒度需求
OTN可提供从几十吉比特到几百吉比特的多种颗粒度，满足不同用户的需求。
在OTN网络中，可以建立一个环形的备份路径，当主路径故障时，流量可以从环形路径中绕过故障点。
在OTN网络中，可以建立多条路径，当主路径故障时，流量可以从其他路径绕过故障点。
在OTN网络中，可以建立一个子网连接备份路径，当主路径故障时，流量可以从子网连接备份路径绕过故障点。
THANKS
时分解复用
将TDM复用的高速数据流分解为原始的多个低速率数据流。
波分解复用
将WDM复用的多波长光信号分解为原始的多个低波长光信号。
光信号放大与再生
光信号放大
在传输过程中，由于光纤损耗等因素，光信号功率会逐渐降低。在OTN设备中，通常采用光放大器（如掺铒光纤放大器 EDFA）对光信号进行放大。
VS
优化网络结构
OTN采用网状、环状、树状等多种结构，可根据实际需要进行灵活配置，提高网络效率和可靠性。

OTN原理及设备介绍

总结词
OTN与IP/MPLS在传输质量、可靠性和扩展性方面存在差异。
可靠性
OTN采用端到端的连接管理和保护机制，提供更高的可靠性，而IP/MPLS主要依赖于动态路由和快速收敛技术。
传输质量
OTN提供低延迟、低抖动和高可靠性的传输质量，适用于实时性要求高的业务，而IP/MPLS主要关注路由和交换功能。
带宽效率
业务调度
OTN支持灵活的带宽配置，能够更高效地利用带宽资源，而SDH需要预留大量带宽以应对突发流量。
OTN支持多种业务类型，包括数据、音频和视频，并可实现精细的调度和管理，而 SDH主要针对语音业务。
OTN与WDM的比较
总结词
OTN与WDM在组网、保护和管理方面有所不同。
组网能力
感谢您的观看
云服务提供商
OTN能够满足云服务提供商对高带宽、低延迟和可靠性的需求，提供高质量的云服务。
02 OTN设备
OTN设备类型
OTN终端复用设备
用于实现OTN帧的组装/拆分、开销处理、映射/去映射等功能，支持多种速率和接口类型的OTN信号处理。
OTN电交叉设备
基于电域的交叉调度，实现不同OTN信号之间的灵活调度，支持多层OTN信号的调度。
OTN具有更强的组网能力，通过引入光层调度和智能控制平面，实现光层网络的灵活组网和优化。
保护机制
OTN提供多种保护方式，包括光层和电层的保护，而WDM通常只有光层的保护机制。
管理能力
OTN具有更强的管理能力，通过开销和监控功能实现对光缆、设备和网络的全面管理。
OTN与IP/MPLS的比较
OTN原理及设备介绍
目录
• OTN原理 • OTN设备 • OTN技术发展 • OTN与其他技术的比较 • OTN的优缺点

OTN入门介绍和原理

5G承载网OTN应用案例
案例一
某运营商5G承载网OTN部署。为应对5G业务对传输网络的挑战，该运营商采用OTN技术构建5G承载网，实现了低时延、大带宽的传输，为5G业务的快速发展提供了有力支撑。
案例二
某城市5G+工业互联网OTN应用。该城市利用OTN技术为5G+工业互联网提供高品质传输服务，满足了工业制造对实时性、可靠性的严格要求，推动了工业互联网的创新发展。
OTN的发展历程经历了PDH、SDH、 WDM、OTN等多个阶段，OTN作为新型的光传送网络技术，继承了SDH 和WDM的优点，同时扩展了新的能力和领域。
OTN技术特点与优势
OTN技术特点多种客户信号封装和透明传
大颗粒的带宽复用、交叉和配置
OTN技术特点与优势
01
强大的开销和维护管理能力
02
OTN终端设备
具有多种接口类型和速率，支持多种客户信号映射方式，提供灵活的接入和汇聚功能。
OTN交叉连接设备
具有高速、大容量的交叉连接能力，支持多种保护方式和灵活的组网方式。
03
OTN工作原理与传输过程
OTN信号映射与复用原理
OPU复用原理
通过OPU（光通道净荷单元）实现客户信号到 OTN帧结构的映射，支持多种速率和信号格式的复用。
效率和可靠性。
05
OTN技术应用实践案例分析
骨干网/城域网OTN应用案例
案例一
某运营商骨干网OTN升级。为满足不断增长的带宽需求，该运营商采用OTN技术对骨干网进行升级，实现了大容量、高可靠的传输，显著提高了网络性能。
案例二
某城市城域网OTN建设。该城市为提升城域网传输能力，采用OTN技术构建城域传输网，成功实现了高清视频、大数据等多种业务的快速传输。

otn设备工作原理

otn设备工作原理
嘿呀！今天咱们就来好好聊聊OTN 设备工作原理呢！
首先呀，咱们得知道啥是OTN 设备？哎呀呀，简单来说，它就是在光通信领域里超级重要的家伙！
那它到底咋工作的呢？哇！这可得好好说道说道啦！
1. 信号传输呀！OTN 设备能够接收各种各样的光信号，不管是高速的还是低速的。

就好像它有个超级大口袋，啥信号都能装进去呢！它把这些信号整合起来，然后通过特定的通道传输出去，这可太厉害了呀！
2. 复用和解复用呢！这可是OTN 设备的一个关键功能哟！比如说，多个低速的信号可以被它合并成一个高速的信号进行传输，哎呀呀，节省了好多资源！反过来，当信号到达目的地时，它又能把高速信号分解成原来的低速信号，哇，是不是很神奇？
3. 帧结构呀！OTN 设备有自己独特的帧结构。

这就好比是它的“工作时间表”，规定了啥时候干啥事儿。

通过这个帧结构，它能准确无误地处理和传输信号，厉害吧？
4. 开销处理呢！在传输信号的过程中，会有一些额外的信息，比如纠错、监控等等，这就是开销。

OTN 设备会聪明地处理这些开销，保证信号的质量和可靠性，哎呀呀，真是个细心的“小管家”！
5. 保护和恢复呀！万一传输过程中出了问题，比如说线路中断啦，OTN 设备可不会坐以待毙！它有各种保护和恢复机制，能迅速切换到备用线路或者进行修复，哇，这安全感十足啊！
总之呀，OTN 设备的工作原理那是相当复杂又精妙呢！它在光通信中发挥着巨大的作用，让我们的信息传输又快又稳！哎呀呀，科技的力量真是无穷的呀！。

OTN原理及设备介绍

03 5G承载
随着5G时代的到来，OTN技术将成为5G承载网络的重要技术之一，可以满足5G对高带宽、低延迟、高可靠性的需求。
02
OTN设备介绍
OTN设备的分类与特点
OTN设备主要分为OTN终端复用设备和OTN电交叉设备。OTN终端复用设备主要实现多波长信号的复用和解复用，而OTN电交叉设备则主要实现光信号的交叉连接。
OTN设备的特点包括高带宽、灵活调度、可靠性高、时延小等。由于采用了波分复用技术，其带宽容量大，可以满足大数据传输的需求。同时，通过电交叉连接技术，可以实现光信号的灵活调度，提高了网络的灵活性。此外，OTN设备还具有较高的可靠性，时延也相对较小。
OTN设备的基本结构
OTN设备的基本结构主要包括合波器、功率放大器、光放器、光监控通道、光复用器/解复用器、电放大器、电复用器/解复用器、光/电转换器等部分。
持续演进
随着技术的不断发展， OTN将会继续演进和优化，提供更高的性能和更低的成本。
5G支持
随着5G网络的普及和应用，OTN将会更好地支持5G 网络的需求和发展。
智能化
未来OTN将会更加智能化，能够自动感知网络流量和需求的变化，提供更加智能和高效的网络服务。
05
OTN与其他传送技术的比较
OTN设备的配置实例
Ciena的OTN设备
支持多种业务。
Alcatel-Lucent的OTN设备
支持多种速率和协议，并提供灵活的OTN保护和恢复方案。
Huawei的OTN设备
支持多种业务接口和协议，并提供智能的OTN管理和保护方案。
04
OTN的优点与不足
OTN的优势与特点
高效
OTN技术能够高效地处理和管理数据流量，提高网络性能和可

otn原理及设备介绍

otn原理及设备介绍OTN原理及设备介绍。

OTN（Optical Transport Network）是一种新型的光传输网络技术，它是在SDH （Synchronous Digital Hierarchy）和DWDM（Dense Wavelength Division Multiplexing）技术基础上发展起来的，旨在满足大容量、高速率、灵活性和智能性等要求。

OTN技术的发展，为光传输网络的高速发展提供了有力的支撑，下面将介绍OTN的原理及相关设备。

首先，OTN的原理是基于波分复用技术，它采用了异步传输的方式，可以在光传输网络中实现对不同速率信号的透明传输。

OTN网络采用了透明传输的思想，即在网络中不对信号进行解封装和再封装，而是直接进行光信号的传输，这样可以更好地保留信号的完整性和原始性。

同时，OTN网络还采用了光电转换和电光转换技术，可以实现光信号和电信号之间的相互转换，从而更好地适应不同类型的终端设备。

其次，OTN的设备主要包括光传输设备、光交叉连接设备和光监控设备等。

光传输设备是OTN网络中的核心设备，主要用于实现光信号的传输和放大，保证信号在网络中的传输质量。

光交叉连接设备是用于实现不同光信号之间的交叉连接和调度，可以根据网络的需求进行灵活的配置和管理。

光监控设备则是用于监控网络中光信号的传输质量和性能，及时发现和解决网络中的故障和问题。

最后，OTN技术的发展对光传输网络产生了深远的影响。

它不仅实现了光传输网络的高速化和大容量化，还提高了网络的灵活性和智能性。

OTN网络可以更好地适应不同类型的业务需求，为网络的发展提供了更加可靠和稳定的支撑。

同时，OTN网络的发展也推动了光传输设备和光通信技术的进步，为信息社会的建设做出了重要贡献。

总之，OTN技术作为一种新型的光传输网络技术，具有很大的发展潜力和广阔的应用前景。

随着信息社会的不断发展和网络需求的不断增加，OTN技术将会在光传输网络中发挥越来越重要的作用，为网络的发展和进步提供更加可靠和高效的支持。

otn原理及设备介绍

otn原理及设备介绍OTN原理及设备介绍。

OTN（Optical Transport Network）是一种新型的光传输网络，它是一种高速、大容量、多业务集成的光传输网络，是目前光传输网的发展方向之一。

OTN技术的发展，为光传输网的快速发展提供了技术支持，同时也为网络运营商提供了更加灵活、高效的网络建设和运营方式。

一、OTN原理。

OTN是一种基于光传输的网络技术，其原理主要包括三个方面，光传输、光交换和光监控。

在光传输方面，OTN通过光纤传输数据，充分利用了光纤的高速传输特性，实现了高速、大容量的数据传输。

在光交换方面，OTN通过光交换设备实现了不同光信号之间的交换和转接，从而实现了多业务集成的功能。

在光监控方面，OTN通过光监控设备对光信号进行实时监测和管理，保障了网络的稳定和可靠性。

二、OTN设备介绍。

1. OTN传输设备。

OTN传输设备是OTN网络的核心设备，主要包括光传输设备、光交换设备和光监控设备。

光传输设备主要负责光信号的传输和放大，保障光信号的传输质量。

光交换设备主要负责光信号的交换和转接，实现多业务集成。

光监控设备主要负责光信号的实时监测和管理，保障网络的稳定和可靠性。

2. OTN光模块。

OTN光模块是OTN设备的重要组成部分，主要包括光接收模块和光发送模块。

光接收模块主要负责接收光信号并将其转换为电信号，以便进行后续处理。

光发送模块主要负责将电信号转换为光信号并进行发送，实现了光信号的传输。

3. OTN光纤。

OTN光纤是OTN网络的传输介质，其主要特点是传输速度快、传输距离远、传输容量大。

OTN光纤的使用，为OTN网络的高速、大容量传输提供了可靠的传输保障。

4. OTN光交换设备。

OTN光交换设备是OTN网络的重要设备，主要负责光信号的交换和转接，实现了多业务集成的功能。

OTN光交换设备的使用，为网络运营商提供了更加灵活、高效的网络建设和运营方式。

5. OTN光监控设备。

OTN光监控设备是OTN网络的重要设备，主要负责光信号的实时监测和管理，保障了网络的稳定和可靠性。

OTN原理及设备介绍

OTU
X OTU C
U
OTU
O M / O A
OSC
OA OSC
O A / O D
OSC
OTU
X C OTU U
OTU
OTN网络
• DWDM好比高速公路(超大容量、超高速率、超长距离传送） • OTN好比有立交桥的高速公路 • 智能控制平面相当于红绿灯和交管系统
8
OTN产品光电层调度
OTN 电层业务调度模型
波分产品组网网元基本连接
WDM典型系统配置
Tx1
S
OTU1
S1
RM1
Tx2 Txn
S OTU2
S2
RM2
O M
U
S OTUn
Sn
RMn
OBA
OLA
OPA
R' MPI-S
S' MPI-R
• 测试参考点定义： S：通路1┄n在OTU光输入连接器处光纤上的参考点； S1┄Sn：通路1┄n在发射机或OTU光输出连接器处光纤上的参考点； RM1┄RMn：通路1┄n在OMU的光输入连接器处光纤上的参考点； MPI-S：OBA的光输出连接器后面光纤上的参考点； S‘：线路光放大器的光输出连接器后面光纤上的参考点； R‘：线路光放大器的光输入连接器前面光纤上的参考点； MPI-R：OPA的光输入连接器前面光纤上的参考点； SD1┄SDn：ODU的光输出连接器处的参考点； SR1┄SRn：接收端OTU的光输入连接器处的参考点； R1┄Rn：接收端OTU光输出连接器处的参考点。
• 业务接口变化时只需改变接口盘；
• 将OTU种类由MxN降低为M+N,减少了单盘种类。
9
OTN产品业务调度方案
OTN系统内部信号流：

otn原理及设备介绍

otn原理及设备介绍OTN原理及设备介绍。

光传输网络（Optical Transport Network，OTN）是一种基于光纤的高速、大容量传输网络，它采用光传输技术，能够有效地满足日益增长的宽带业务需求。

OTN技术在光传输领域具有重要地位，本文将对OTN的原理及设备进行介绍。

OTN的原理。

OTN采用了波分复用（Wavelength Division Multiplexing，WDM）技术，通过将不同波长的光信号进行复用，实现了光纤传输的高密度和大容量。

在OTN网络中，光信号经过光发射机发射出去，经过光纤传输，再由光接收机接收并进行解调，最终将数据传输到目的地。

OTN网络中的光信号通过光传输设备进行传输，这些设备包括光发射机、光接收机、光放大器、光开关等。

光发射机负责将电信号转换为光信号，光接收机则负责将光信号转换为电信号。

光放大器可以增强光信号的传输距离和传输质量，光开关则可以实现光信号的灵活调度和保护切换。

OTN的设备介绍。

1. 光发射机。

光发射机是OTN网络中的重要设备，它能够将电信号转换为光信号，并通过光纤进行传输。

光发射机通常采用半导体激光器作为光源，具有高速、稳定的特点。

同时，光发射机还配备了调制器和驱动电路，能够实现对光信号的调制和控制。

2. 光接收机。

光接收机是OTN网络中的另一重要设备，它能够将光信号转换为电信号，并进行解调和处理。

光接收机的核心部件是光探测器，它能够将接收到的光信号转换为电流信号，并经过放大和滤波后输出。

光接收机还配备了解调器和接收电路，能够实现对光信号的解调和恢复。

3. 光放大器。

光放大器是OTN网络中的重要辅助设备，它能够增强光信号的传输距离和传输质量。

光放大器通常采用掺铒光纤放大器（EDFA）或半导体光放大器（SOA），能够实现对光信号的快速放大和放大增益的精确控制。

4. 光开关。

光开关是OTN网络中的关键设备，它能够实现光信号的灵活调度和保护切换。

光开关通过控制光信号的路由和切换，能够实现对光网络的动态管理和故障恢复。

OTN技术及华为OTN设备简介

OTN技术及华为OTN设备简介OTN技术及华为OTN设备简介城域波分环四环五即将进⾏建设，本次⼯程采⽤华为华为下⼀代智能光传送平台OTN 设备OptiX OSN 8800和OptiX OSN 6800。

本⽂主要对OTN技术涉及的⽹络结构、复⽤⽅式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次⼯程配置主要单元盘作个简要介绍。

⼀、OTN技术光传送⽹OTN（Optical Transport Network）是由ITU-T 、、等建议定义的⼀种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层⽹络都有相应的管理监控机制和⽹络⽣存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复⽤、交叉连接、嵌⼊式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能⼒应⽤到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量⼤的优势。

除了在 DWDM ⽹络中进⼀步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的⽀持外，OTN核⼼协议ITU 协议（基于 ITU ）主要对以下三⽅⾯进⾏了定义。

⾸先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以⽀持多波长光⽹络；第三，它定义了⽤于映射客户端信号的 OTN 的帧结构、⽐特率和格式。

OTN技术是在⽬前全光组⽹的⼀些关键技术(如光缓存、光定时再⽣、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送⽹组⽹技术。

OTN在⼦⽹内部通过ROADM进⾏全光处理⽽在⼦⽹边界通过电交叉矩阵进⾏光电混合处理，但⽬标依然是全光组⽹，也可认为现在的OTN阶段是全光⽹络的过渡阶段。

⽹络结构按照OTN技术的⽹络分层，可分为光通道层、光复⽤段层和光传送段层三个层⾯。

另外，为了解决客户信号的数字监视问题，光通道层⼜分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个⼦层，类似于SDH技术的段层和通道层。

OTN原理及设备介绍

IP/MPLS 包
OTN Switch
•小的延迟 •消除抖动 •大容量，可扩展
波长、ODU管道 IP over OTN
5
WDM技术和OTN技术
简单的说，OTN=WDM+SDH
6
WDM和 OTN的区别
WDM和 OTN的区别为：OTN多了电交叉单元
• N路波长复用系统单元包括以下功能单元：
• 光波长转换单元 (OTU) • 交叉单元( XCU) • 光复用及解复用单元(OM/OD) • 光放大单元 (OA) • 光监控及电监控单元(OSC/ESC)
波分产品应用场景
WDM/OTN
WDM/OTN
WDM/OTN
终端
接入
城域传输网
省二干传输网
一干传输网
波分产品组网网元类型
OTM 光终端设备
OLA 线路放大设备
OADM 光分插复用设备
OTM 光终端设备
系统整体结构包括三种设备类型：光终端设备（OTM）、光线路放大设备（OLA）、光中继设备和光分插复用设备（OADM），其中： o 光终端设备，作为终端实现业务的上路和下路 o 光分插复用设备，作为光交叉设备，可实现波长的上路和下路 o 光线路放大设备，实现线路光中继放大。
OTN原理及设备介绍
1、波分原理概述（P3-P10） 2、波分产品M820介绍及组网(P11-P15) 3、波分产品的保护应用介绍
WDM的概念
把不同波长的光信号复用到同一根光纤中进行传送，这种方式我们把它叫做波分复用
（ Wavelength Division Multiplexing ）。
1
1 2
12
波分产品分类——M820/M920
M820/920系列产品传输子架： NX4/DX4、NX41/DX41、 NX5/DX5 交叉子架： CX4

otn原理

otn原理
OTN（光传送网络）是一种基于波分复用技术的高速光纤传
输网络，它通过分割光波将光信号和数据进行传输。

OTN技
术主要应用于长距离宽带光纤传输和光网络互联。

OTN原理基于波分复用技术，它将不同波长的光信号合并到
一个光纤上进行传输。

在OTN网络中，光信号首先经过调制
器进行编码，编码后的信号通过光纤进行传输。

传输过程中，光信号会经过光放大器进行放大，以保证信号传输的稳定性。

在接收端，光信号经过光检测器解码，并恢复成原始的电信号。

接收端会进行差错校验和重组，以保证数据的可靠性和完整性。

最后，数据将被发送到终端设备进行处理和使用。

OTN网络具有高带宽、低延迟和可靠性高的特点。

它可以支
持多个波长的光信号同时传输，实现数据的快速传输和高容量的网络扩展。

同时，OTN网络还支持数据的保护和恢复功能，能够在链路故障时实现快速的切换和恢复，确保网络的可用性。

OTN技术在光纤通信领域具有广泛的应用。

它可以用于长距
离的光纤传输，如国际、国内的城域网、广域网等。

同时，OTN技术还可以用于光网络的互联，将不同的光网络进行互
联互通，实现网络的互联互通和资源的共享。

总之，OTN作为一种高速光纤传输网络，基于波分复用技术，通过分割光波进行传输，具有高带宽、低延迟和可靠性高的特点，广泛应用于光纤通信领域。

OTN原理及设备介绍

OTN技术对通信网络的影响
提高传输速率： OTN技术可以提供更高的传输速率满足日益增长的数据传输需求。
增强网络可靠性： OTN技术可以提供更可靠的网络连接减少网络故障和延迟。
提高网络灵活性： OTN技术可以提供更灵活的网络配置和管理适应不断变化的网络需求。
降低网络成本： OTN技术可以降低网络建设和运营成本提高网络投资回报率。
OTN组网方案优化建议
优化传输距离：选择合适的光纤类型和传输速率以减少传
输损耗
优化网络拓扑：采用环形、星形、链形等拓扑结构提高网络可靠性和稳
定性
优化设备配置：选择高性能、高可靠性的设备提高网络性
能和稳定性
优化网络管理：采用先进的网络管理工具和技术提高网络管理和维护效
率
05
监控功能
支持多种保护机制如光层保护、电
层保护等
具备灵活的网络拓扑结构如环形、链形、星形
等
支持多种传输距离如短距离、中距离、长距离
等
OTN设备性能指标
传输速率：支持多种速率如10G、40G、100G等传输距离：支持长距离传输如1000公里以上网络拓扑：支持多种网络拓扑结构如环形、星形、链形等设备接口：支持多种设备接口如SFP、QSFP、CFP等网络管理：支持网络管理功能如配置管理、性能监控、故障诊断等安全性：支持多种安全措施如加密、认证、访问控制等
OTN技术发展趋势
OTN技术发展历程
1998年ITU-T提出OTN概念
添加标题
2002年OTN设备开始商用
添加标题
2010年OTN设备开始支持 100G速率
2020年OTN设备开始支持 800G速率
