发光二极管限流电阻选用

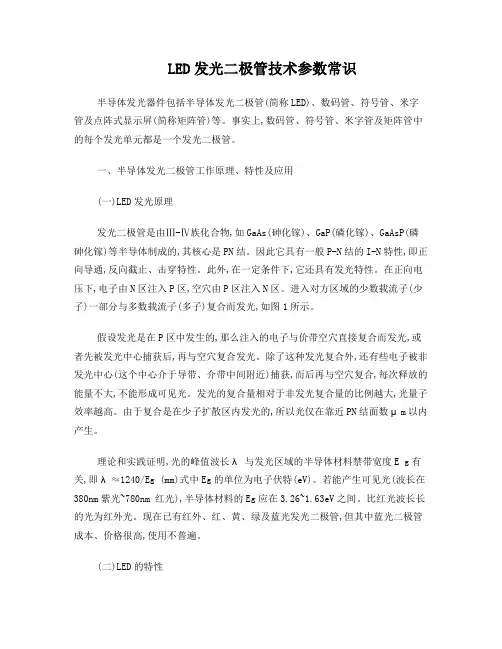

LED发光二极管技术参数常识
LED发光二极管技术参数常识半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。
事实上,数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用(一)LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物,如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的,其核心是PN结。
因此它具有一般P-N结的I-N特性,即正向导通,反向截止、击穿特性。
此外,在一定条件下,它还具有发光特性。
在正向电压下,电子由N区注入P区,空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光,如图1所示。
假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后,再与空穴复合发光。
除了这种发光复合外,还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获,而后再与空穴复合,每次释放的能量不大,不能形成可见光。
发光的复合量相对于非发光复合量的比例越大,光量子效率越高。
由于复合是在少子扩散区内发光的,所以光仅在靠近PN结面数μm以内产生。
理论和实践证明,光的峰值波长λ与发光区域的半导体材料禁带宽度E g有关,即λ≈1240/Eg (mm)式中Eg的单位为电子伏特(eV)。
若能产生可见光(波长在380nm紫光~780nm 红光),半导体材料的Eg应在3.26~1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管,但其中蓝光二极管成本、价格很高,使用不普遍。
(二)LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值,LED发热、损坏。
(2)最大正向直流电流IFm:允许加的最大的正向直流电流。
超过此值可损坏二极管。
(3)最大反向电压VRm:所允许加的最大反向电压。

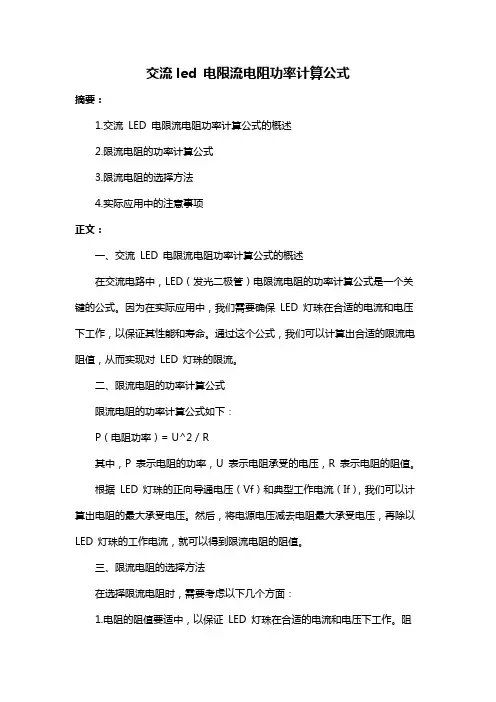

交流led 电限流电阻功率计算公式
交流led 电限流电阻功率计算公式摘要：1.交流LED 电限流电阻功率计算公式的概述2.限流电阻的功率计算公式3.限流电阻的选择方法4.实际应用中的注意事项正文：一、交流LED 电限流电阻功率计算公式的概述在交流电路中，LED（发光二极管）电限流电阻的功率计算公式是一个关键的公式。
因为在实际应用中，我们需要确保LED 灯珠在合适的电流和电压下工作，以保证其性能和寿命。
通过这个公式，我们可以计算出合适的限流电阻值，从而实现对LED 灯珠的限流。
二、限流电阻的功率计算公式限流电阻的功率计算公式如下：P（电阻功率）= U^2 / R其中，P 表示电阻的功率，U 表示电阻承受的电压，R 表示电阻的阻值。
根据LED 灯珠的正向导通电压（Vf）和典型工作电流（If），我们可以计算出电阻的最大承受电压。
然后，将电源电压减去电阻最大承受电压，再除以LED 灯珠的工作电流，就可以得到限流电阻的阻值。
三、限流电阻的选择方法在选择限流电阻时，需要考虑以下几个方面：1.电阻的阻值要适中，以保证LED 灯珠在合适的电流和电压下工作。
阻值过小，会导致电流过大，可能损坏LED 灯珠；阻值过大，会导致电流过小，LED 灯珠亮度不足。
2.电阻的功率要足够大，以承受电路中的最大电流。
如果电阻功率不足，可能会导致电阻烧毁，影响电路的正常工作。
3.考虑电阻的稳定性和可靠性，选择质量可靠、稳定性好的电阻。
四、实际应用中的注意事项在实际应用中，还需要注意以下几点：1.根据电路的实际需求，选择合适的LED 灯珠和限流电阻。
2.在接入限流电阻时，要注意电阻的极性，正确连接到LED 灯珠的正负极。
3.考虑电路的稳定性和可靠性，避免因为电阻的故障导致整个电路的故障。

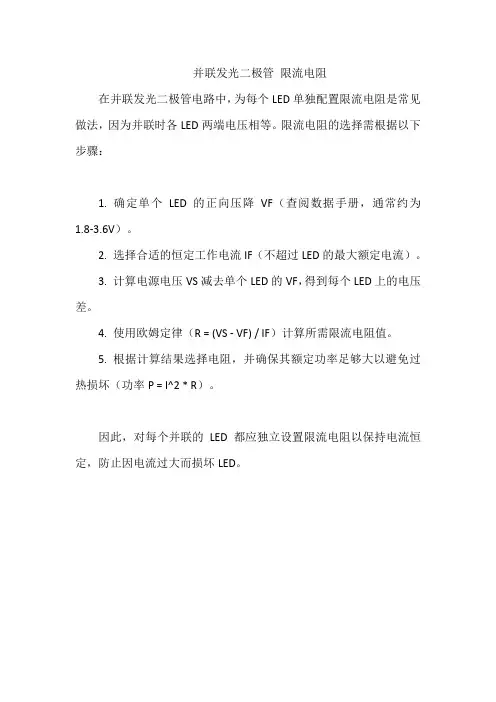

并联发光二极管 限流电阻
并联发光二极管限流电阻
在并联发光二极管电路中，为每个LED单独配置限流电阻是常见做法，因为并联时各LED两端电压相等。
限流电阻的选择需根据以下步骤：
1. 确定单个LED的正向压降VF（查阅数据手册，通常约为
1.8-3.6V）。
2. 选择合适的恒定工作电流IF（不超过LED的最大额定电流）。
3. 计算电源电压VS减去单个LED的VF，得到每个LED上的电压差。
4. 使用欧姆定律（R = (VS - VF) / IF）计算所需限流电阻值。
5. 根据计算结果选择电阻，并确保其额定功率足够大以避免过热损坏（功率P = I^2 * R）。
因此，对每个并联的LED都应独立设置限流电阻以保持电流恒定，防止因电流过大而损坏LED。
LED限流电阻的大小计算
LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA 条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

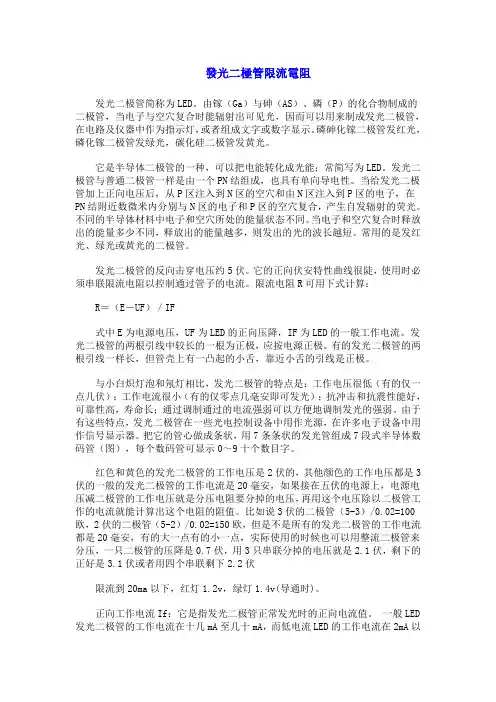

发光二极管限流电阻
發光二極管限流電阻发光二极管简称为LED。
由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管，在电路及仪器中作为指示灯，或者组成文字或数字显示。
磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。
它是半导体二极管的一种，可以把电能转化成光能；常简写为LED。
发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。
不同的半导体材料中电子和空穴所处的能量状态不同。
当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。
常用的是发红光、绿光或黄光的二极管。
发光二极管的反向击穿电压约5伏。
它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流。
限流电阻R可用下式计算：R＝（E－UF）／IF式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流。
发光二极管的两根引线中较长的一根为正极，应按电源正极。
有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。
与小白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。
由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。
把它的管心做成条状，用7条条状的发光管组成7段式半导体数码管（图），每个数码管可显示0～9十个数目字。
红色和黄色的发光二极管的工作电压是2伏的，其他颜色的工作电压都是3伏的一般的发光二极管的工作电流是20毫安，如果接在五伏的电源上，电源电压减二极管的工作电压就是分压电阻要分掉的电压，再用这个电压除以二极管工作的电流就能计算出这个电阻的阻值。

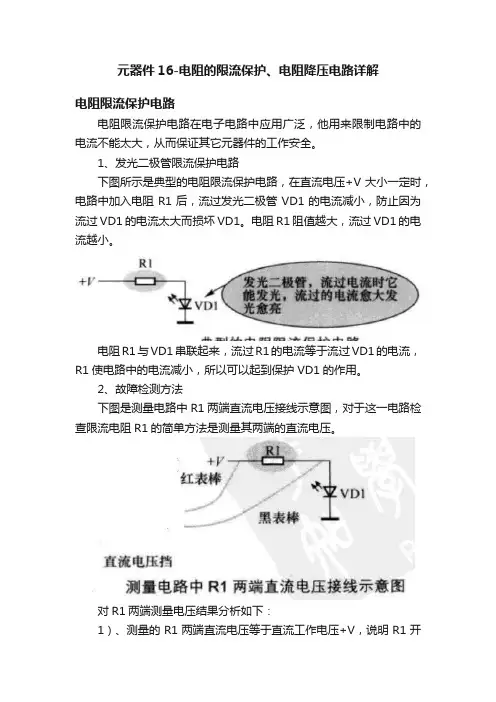

元器件16-电阻的限流保护、电阻降压电路详解
元器件16-电阻的限流保护、电阻降压电路详解电阻限流保护电路电阻限流保护电路在电子电路中应用广泛，他用来限制电路中的电流不能太大，从而保证其它元器件的工作安全。
1、发光二极管限流保护电路下图所示是典型的电阻限流保护电路，在直流电压+V大小一定时，电路中加入电阻R1后，流过发光二极管VD1的电流减小，防止因为流过VD1的电流太大而损坏VD1。
电阻R1阻值越大，流过VD1的电流越小。
电阻R1与VD1串联起来，流过R1的电流等于流过VD1的电流，R1使电路中的电流减小，所以可以起到保护VD1的作用。
2、故障检测方法下图是测量电路中R1两端直流电压接线示意图，对于这一电路检查限流电阻R1的简单方法是测量其两端的直流电压。
对R1两端测量电压结果分析如下：1）、测量的R1两端直流电压等于直流工作电压+V，说明R1开路。
2）、测量的R1两端电压等于0,V，说明VD1与地线之间的回路开路，如果这时VD1发光很亮，则是R1短路。
3、三极管基极电流限值电阻电路下图所示是三极管基极电流限值电阻电路。
电路中的VT1是用于放大作用的三极管，三极管有一个特性，当它的静态电流（基极电流）在一定范围内大小变化时，能够改变它的电流放大倍数。
在一些放大器中为了调节三极管静态电流，将基极偏置电阻设置成可变电阻，即电路中的RP1。
如果电路中没有电阻R1，当RP1的阻值调到最小时，直流工作电压+V加到三极管VT1基极，会有很大的电流流过VT1基极而烧坏三极管，因为三极管在过流时容易损坏，所以要加入限制电流太大的电路。
电阻中的R1防止可变电阻阻值调到最小时，使三极管VT1基极电压等于+V，因为当RP1调到最小时，还有电阻R1串联在直流工作电压+V与VT1基极之间，R1限制了三极管VT1基极电流很大的情况发生，起到保护作用。
直流电压电阻降压电路1、典型直流电压电阻降压电路下图所示是典型的直流电压电阻降压电路，从电路中可以看出，直流工作电压+V通过R1和R2后加到三极管VT1集电极，其中通过R1后的直流电压作为VT1放大器的直流工作电压。
led限流电阻
led限流电阻
LED（发光二极管）是目前用于照明、显示、指示和信号传输的最常用的发光元件。
为了使LED能够正常工作，它们需要一种叫做限流电阻的专用元件，以限制其通过电流。
LED限流电阻可以保护LED元件免受损坏，并在配置时帮助实现最佳操作性能。
限流电阻是所谓的电阻，用于通过系统限制电流的模式。
该元件通过阻抗来限制电流，使得电源与LED之间的连接具有安全的电压水平。
正确的LED限流电阻的选择可以保证LED正常工作，同时有效地抑制过大的电流流动，避免LED受损坏。
由于LED需要特定的电流并且具有较低的电压，如果没有LED 限流电阻，每次LED亮起时都将由于大量的电子运动而过热，从而导致LED无法正常工作。
因此，正确的LED限流电阻的选择是必要的。
如何正确选择LED限流电阻？
首先，在选择LED限流电阻之前，应确定需要的电流。
如果没有限流电阻，那么LED将会收到过大的电流，否则将会失去亮度。
因此，确定LED电流的大小非常重要。
其次，应计算出LED电流范围所需的限流电阻值。
根据公式R=（Vs-Vf）/If和R=Vf/If计算它，其中Vs是电源电压，Vf是LED 标称电压，If是LED电流范围。
最后，选择一个值最接近计算结果的LED限流电阻。
此外，LED限流电阻的质量也非常重要，比如它的耐压值、耐
受电流值、温度系数等。
只有当所有参数都符合要求时，LED限流电阻才能保持良好的可靠性，从而避免出现故障或过载。
总之，正确选择LED限流电阻可以保护LED元件免受损坏，并在配置时帮助实现最佳操作性能。
因此，限流电阻是LED设计中非常重要的一环。
220V交流电点亮LED发光二极管简单方法
220V交流电点亮LED发光二极管简单方法
江苏省泗阳县李口中学沈正中
LED发光二极管与普通二极管一样，只能单向导电，一般用作指示灯的发光二级管的工作电流应取8～10mA。
如只用一个LED发光二极管，一般可用一只普通二极管与其反向并联，再串接一个限流电阻。
见下左图：
电阻R
1
阻值的选择：二极管的正向导通压降很小，可忽略不计。
当交流电
正半周（左侧为＋）发光二极管D
1正向通导，二极管D
2
反向截止。
当交流电负
半周（左侧为－）发光二极管D
1反向截止通导，二极管D
2
正向通导。
即R的电
流仍为交流电流。
如R＝12KΩ，则R的电流I＝220V÷12K＝18mA，D
1
管（LED）
与D
2管的电流＝18÷2＝9mA。
电阻功率：P
1
＝×12000＝，发光二级管功率：P
2
＝×(220－×12000)＝，由此可看出，电阻浪费功率太大了，如用电容降压，就不存在浪费了，因为电容消耗的是无功功率，可用一电容器C换掉上图的电阻R 就行，其电容C的容抗＝
12KΩ，其电容C值：。
电容耐压＞330V.见上右侧图。
另也可按下图接法。
如果用作照明，电流一般取10～20mA计算。
0805led限流电阻
0805led限流电阻（实用版）目录1.0805LED 限流电阻的概念和原理2.0805LED 限流电阻的计算方法3.0805LED 限流电阻的选用和注意事项4.0805LED 限流电阻的应用实例正文一、0805LED 限流电阻的概念和原理0805LED 限流电阻，顾名思义，是一种应用于 0805 封装 LED（发光二极管）的限流电阻。
在 LED 照明和显示等领域中，为了保护 LED 和确保其正常工作，需要在其电路中串联一个合适的限流电阻。
这样可以限制LED 的电流，避免因电流过大而导致的过热、烧毁等问题。
二、0805LED 限流电阻的计算方法计算 0805LED 限流电阻的公式为：R = (Vcc - Vled) / Iled，其中：- R：限流电阻的阻值- Vcc：电源电压- Vled：LED 的正向电压- Iled：LED 的正向电流根据这个公式，我们可以计算出所需的限流电阻阻值。
需要注意的是，选用的限流电阻阻值应尽量接近计算值，以保证 LED 能正常工作。
三、0805LED 限流电阻的选用和注意事项1.选用合适的阻值：根据上述计算公式，选择接近计算值的电阻阻值。
2.考虑电阻的功率：根据 LED 的功率和正向电流，选择能承受相应功率的电阻。
3.注意电阻的耐压值：电阻的耐压值应大于电源电压，以保证其在电路中正常工作。
4.选择优质的电阻：优质电阻具有较低的电阻变化率和较长的使用寿命，有利于保证 LED 的稳定性和寿命。
四、0805LED 限流电阻的应用实例以一个简单的 0805LED 灯为例，假设电源电压为 3.8V，LED 的正向电压为 3.4V，正向电流为 20mA。
220V交流电点亮LED发光二极管简单方法
220V交流电点亮LED发光二极管简单方法
江苏省泗阳县李口中学沈正中
LED发光二极管与普通二极管一样，只能单向导电，一般用作指示灯的发光二级管的工作电流应取8～10mA。
如只用一个LED发光二极管，一般可用一只普通二极管与其反向并联,再串接一个限流电阻。
见下左图：
电阻R1阻值的选择：二极管的正向导通压降很小，可忽略不计。
当交流电正半周(左侧为＋）发光二极管D1正向通导,二极管D2反向截止。
当交流电负半周（左侧为－）发光二极管D1反向截止通导,二极管D2正向通导。
即R的电流仍为交流电流.如R＝12KΩ，则R的电流I＝220V÷12K＝18mA，D1管(LED)与D2管的电流＝18÷2＝9mA。
电阻功率：P1＝0.0182×12000＝3.888W，发光二级管功率:P2＝0。
009×(220－0。
018×12000）＝0.036W，由此可看出，电阻浪费功率太大了，如用电容降压，就不存在浪费了,因为电容消耗的是无功功率，可用一电容器C换掉上图的电阻R就行,其电容C的容抗＝
12KΩ，其电容C值：。
电容耐压＞330V。
见上右侧图.另也可按下图接法。
如果用作照明,电流一般取10～20mA计算。
0805led限流电阻
0805led限流电阻摘要：1.概述0805LED 限流电阻2.0805LED 限流电阻的特性3.0805LED 限流电阻的选用与安装4.0805LED 限流电阻的注意事项正文：【概述0805LED 限流电阻】0805LED 限流电阻，是一种用于LED（发光二极管）电路中的限流元件，主要作用是保护LED 灯珠，防止电流过大而导致的过热、烧坏等问题。
0805LED 限流电阻具有体积小、性能稳定、耐压能力强等优点，广泛应用于各类LED 产品中。
【0805LED 限流电阻的特性】0805LED 限流电阻具有以下特性：1.体积小：0805 封装尺寸，便于安装在各种小型化的LED 产品中。
2.稳定性：采用专业的设计和材料，能够在高温等恶劣环境下保持稳定性能。
3.耐压能力强：能够承受较高的电压，有效保护LED 灯珠。
4.限流性能：通过电阻值设定，可精确控制LED 的电流，避免过流损坏。
【0805LED 限流电阻的选用与安装】在选用0805LED 限流电阻时，需根据LED 的电压、电流等参数选择合适的电阻值。
安装时，将电阻器焊接在LED 电路的正负极之间，使电流通过电阻器后，达到限制电流的目的。
注意在安装过程中，要避免电阻器受到机械损伤，以免影响其性能。
【0805LED 限流电阻的注意事项】使用0805LED 限流电阻时，需注意以下几点：1.选用合适的电阻值，以保证LED 正常工作，并避免过流损坏。
2.焊接时，注意焊接温度和时间，避免过高温度导致电阻器性能下降。
3.安装过程中，避免电阻器受到机械损伤，以免影响其性能。
4.在使用过程中，注意LED 产品的散热问题，以保证LED 灯珠的使用寿命。
总之，0805LED 限流电阻作为LED 电路中的重要组成部分，具有保护LED 灯珠、限制电流的作用。
3.3v 1k电阻 led功耗
3.3v 1k 电阻 LED 功耗一、引言在现代电子产品中，LED（Light Emitting Diode）作为一种绿色、高效的光源，被广泛应用于各类设备中。
而在设计电路时，LED 的功耗问题一直是值得关注和优化的重要方面。
本文将围绕 3.3v 1k 电阻LED 功耗这一主题展开深入讨论，从多个角度全面评估这一概念，并试图为读者提供一份有价值的文章。
二、3.3v 1k 电阻 LED 功耗概述3.3v 1k 电阻是一种电子元件，用于限制电流，保护 LED 不受过流损坏。
在设计 LED 电路中，根据 LED 的额定工作电压和电流需求，通过合适的电阻数值来限制电流，以达到节能和保护 LED 的目的。
3.3v 1k 电阻在 LED 电路中起到了至关重要的作用。
三、3.3v 1k 电阻选择与 LED 功耗1. 电压选择在设计 LED 电路时，选择适当的电压是至关重要的。
3.3v 电压作为常见的适配电压之一，与许多微控制器和电源系统兼容，因此被广泛应用。
通过 3.3v 电压下的 1k 电阻，可以精确控制 LED 的功耗，从而在节能的同时保证 LED 的长久稳定工作。
2. 电阻数值选择1k 电阻的数值选择，直接影响了 LED 的工作电流，进而影响 LED 的功耗。
通过合理选择 1k 电阻的数值，可以使 LED 达到最佳的亮度和功耗平衡，从而在实际应用中取得最佳的效果。
四、在 LED 电路中优化功耗与性能的思考在实际的 LED 电路设计中，如何在保证功耗的同时兼顾性能一直是电子工程师们思考和探索的方向。
借鉴 3.3v 1k 电阻 LED 功耗的案例，我们可以得出一些思考和结论：1. 功耗与亮度平衡在 LED 电路设计中，功耗与亮度之间存在着一定的平衡关系。
通过合理选择电阻数值，可以在功耗和亮度之间进行平衡，实现LED的最佳表现。
2. 精准的功耗管理通过合理设计电路结构，采用合适的元件和技术，可以对 LED 的功耗进行精准管理，使其达到最佳的节能效果。
发光二极管技术参数集
发光二极管技术参数集发光二极管简称LED，采用砷化镓、镓铝砷、和磷化镓等材料制成，其内部结构为一个PN结，具有单向导电性。
当在发光二极管PN结上加正向电压时，PN结势垒降低，载流子的扩散运动大于漂移运动，致使P区的空穴注入到N区，N区的电子注入到P区，这样相互注入的空穴与电子相遇后会产生复合，复合时产生的能量大部分以光的形式出现，因此而发光。
光二极管在制作时，使用的材料有所不同，那么就可以发出不同颜色的光。
发光二极管的发光颜色有：红色光、黄色光、绿色光、红外光等。
发光二极管的外形有：圆形、长方形、三角形、正方形、组合形、特殊形等。
常用的发光二极管应用电路有四种，即直流驱动电路、交流驱动电路、脉冲驱动电路、变色发光驱动电路。
使用LED作指示电路时，应该串接限流电阻，该电阻的阻值大小应根据不同的使用电压和LED所需工作电流来选择。
普通发光二极管的正向饱和压降为1.6V～2.1V正向工作电流为5～20mA。
LED的特性：1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
（4）工作环境topm:发光二极管可正常工作的环境温度范围。
低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。
2．电参数的意义(1)正向工作电流If：它是指发光二极管正常发光时的正向电流值。
在实际使用中应根据需要选择IF在0.6·IFm以下。
(2)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。
一般是在IF=20mA时测得的。
发光二极管正向工作电压VF在1.4～3V。
在外界温度升高时，VF将下降。
(3)V-I特性：发光二极管的电压与电流的关系在正向电压正小于某一值（叫阈值）时，电流极小，不发光。
220V电源用一个电阻串联LED做指示灯总是烧掉
220V电源用一个电阻串联LED做指示灯总是烧掉220伏电源用一个电阻串联LED做指示灯总是烧掉，应该怎样接？这应该是有四种接法，即电阻分压、二极管整流、电容限流和反向并联二极管。
先说一下电阻分压，也有人把它叫限流电阻，但作用都是一样的。
我们首先计萛在220V电压下应该串多大的电阻。
一般作指标灯的都是直插式小功率发光二极管，它从几十微安就开始发光，最大电流20mA，工作电压大约在1.8～3.3V之间。
由于发光二极管电压只占220V的1%左右，故计萛时可忽略掉它。
那么按最大电流20mA，220V时所串电阻就应该是220V÷0.02A＝22KΩ，但这只限于直流电路。
如果是交流220V，那么十有八九发光二极管会直接烧掉。
问题出在哪呢？出在反向电流上。
发光二极管的反向耐压都比较低，一般是十几至几十伏。
当你把它接上220V交流电，正半周时顺利导通，二极管内阻只相当于一个数百欧姆的小电阻，和前面说的22KΩ电阻串联在一起仅能分得几伏电压。
由于二极管的钳位作用，此时的工作电压就是发光二极管的ⅤF值，所以不会有任何问题。
但负半周时情况就不一样了。
二极管的反向截止状态，可以等效为一个阻值很高的电阻。
由于这个电阻远大于22KΩ，所以至少要分得一半以上的电源电压，大大超过反向耐压，此时不堪高压的二极管必然要被击穿。
若通过的电流不大，待正半周时还可恢复。
否则就会出现不可逆的热击穿，彻底报废。
那么上面讲的“电流不大”是指多少mA呢？不同的发光二极管差异很大。
但不超过1mA可以适用所有发光二极管。
这就是说限流电阻只要不小于220KΩ，就可保证任何型号发光二极管不被击穿。
鉴于二极管质量参差不齐，为保险起见，很多电路都采用500KΩ～1MΩ的限流电阻，而亮度也仍然够用。
为解决反向击穿问题，最有效的办法是正向串联一只整流二极管或在发光二极管上反向并联一个整流二极管来消除反向高压，这时就可以放心使用22KΩ电阻来分压了。
关于发光二极管和电阻的问题
1关于发光二极管和电阻的问题，要实际应用的，确定答案的来悬赏分：100 - 解决时间：2008-5-19 18:03在学做灯牌，上面有白色，绿色，红色，黄色四种颜色的LED，现在是白色大约180个串联，准备用8节5号电池供，但是不知道该串多少的电阻，白色的电压是3.2-3.4绿色大约70个串联，准备4节五号电池供，同求该串多少电阻，绿色电压不知道红色和黄色准备一起串联，大约50个，4节5号电池供，也想知道该串多少电阻，电压不知，红色黄色的电压应该比较低，因为不加任何电阻的时候直接烧坏了，而白色不会直接烧坏但是会很快发烫变暗，绿色可以一直点着，不会变暗，但是时间长了会闪。
要尽快回复问题补充：不好意思，我实在是不懂电路，昨天别人看了我的板后说我是做的并联，所以问题有所改动，并联180个3V左右的二极管，准备用8节5号电池供，要多少限流电阻，电阻我不打算一个一个接，准备直接在电池正极串一个比较大的，现在这边只有1/2W的150欧的电阻，只要告诉我要串多少个就行了，红色，黄色，绿色以此类推~提问者：一字记之曰腐- 二级最佳答案兄弟，您这是要拿LED去炸大楼吗？五号电池串联的电压是6V，并联是1.5V,在电池串联的情况下，最多能带两个串联的LED啊！你这么做是行不通的无论怎么算，你要用几节电池带这么多LED，是不可能的。
建议你用个小电瓶之类的东西，LED这东西很费电的，拿白的来说，压降按3V算，电流按25mA算，3*0.025*180=18.5W，我们平常用的接220V的电灯泡也不过几十来瓦，就算干电池能带的话，电会瞬间放空的。
其实，你可以这样做：楼上的答案引入的电阻太大，损耗太大，更费电，我有更好的办法：白色LED:用8节电池，电压是8*1.5=12V把180个LED分成4组，每组45个，把每组的45个LED并联，然后再把这四个组串联起来，用12V也可以带起来，每个LED上的电压正好是3V，用不着电阻，没有一点多余的损耗。
用发光二极管做220V电源指示灯怎么接？
用发光二极管做220V电源指示灯怎么接？
用发光二极管做220V电源指示灯，必须限制通过LED的电流不超过LED的规格
如果电流大了，会马上烧掉，因为直接接到220V电源去，建议通过LED的电流要小一些
二极管加电阻方法
•增加二极管，可以有效防止LED给反向击穿，大大提搞可靠性，可以用高耐压的1N4007
•电阻可以根据实际情况进行调整，至少100K以上
电阻限流法
•如果成本要求比较低，可以直接用电阻，电阻至少200K以上
•不同颜色的LED要求不一样，可以根据实际亮度情况调整电阻大小
阻容降压接法
•如果想亮度高一些，可靠性也要高一些，可以用阻容降压接法
•电容可以是0.1U ,电阻470K ,二极管用1N4007
•因为电容是串接在交流电中，要选用适合阻容降压的电容，普通电容的寿命会很短
•这种方法效能高很多，但成本也会更高
•调整电容的容值可以调整电流。
LED限流电阻计算器
一、LED发光二极管，限流电阻计算方法：电阻值＝（市电电压V－N×V准，N是指灯珠的个数，V1是指灯珠的电压（颜色不同，电压不同），举例说明：100个红为2V，灯珠的电流假设为16mA，则电阻值＝（220－100×2）/16＝1.25K欧姆，则建议加电不加少；二、闪动灯箱控制器8＋5路，输出电压220V(和当地市电电压相同)，可可以接4000个，原因：每组红灯珠最好不要超过100个，40组也就是4000个，如果你每组接接40组，也就是只能控制40个灯珠，但整个电路的消耗功率和每组接100个灯珠是一样的目前，其应用主要是在电子灯箱、小手电、小夜灯、小台灯、书夹灯、电话灯、USB灯、灯杯能照明灯、汽车以及摩托车尾灯、转向灯、照明灯、商店橱窗、柜台、广告牌、店标.... LED 80个，不加电阻，电流为12MA，发光正常。
说明每个LED上的压降约220/80＝2.75V只有30个发光二极管串联时，总电压应是30*2.75＝82V电流仍是12MA，则可以串联进去一个(220-82)/12=11.5千欧的电阻。
电阻功率不小这样的大功率电阻不好找。
建议在整流桥前面的220V交流电中串联进去一个交流电容器容量1/(11.5*0.314)=0.27uF，取0.2uF/250V－N×V1）/mA，说明：市电电压V以220V为压不同），举例说明：100个红灯珠，灯珠电压假设）/16＝1.25K欧姆，则建议加电阻2K，电阻是加多)，可以40组灯珠（不论颜色），红灯珠最多组也就是4000个，如果你每组接一个灯珠，也最多率和每组接100个灯珠是一样的、书夹灯、电话灯、USB灯、灯杯、节店橱窗、柜台、广告牌、店标......率不小于0.012*0.012*11500＝1.65W。
led限流电阻接法
led限流电阻接法
LED灯珠限流电阻是一种阻值被精确控制的电阻，用于限制LED灯珠的电流。
LED灯珠是一种电流驱动的电子元件，需要在特定的电流范围内工作才能保证其正常、稳定的发光。
限流电阻的作用是通过电阻的阻值确保LED灯珠正常工作时所需的电流不超过规定范围，确保LED灯珠正常、稳定地发光。
同时，限流电阻也可以对LED灯珠进行保护，防止电流过大而烧毁灯珠。
LED灯珠限流电阻的阻值是由电路设计师在设计电路时精确计算出来的。
通常，LED 灯珠限流电阻的阻值越大，LED灯珠的工作电流就越小；阻值越小，LED灯珠的工作电流就越大。
在进行LED电路设计时，正确选型和安装LED灯珠限流电阻是非常重要的。
选型不当会导致LED灯珠电流过大或过小，使LED灯珠的使用寿命缩短或无法正常发光。
下面介绍LED灯珠限流电阻的选型及安装方法：
在选型时，应根据实际使用情况选择合适的阻值和功率。
一般来说，阻值应由电路设计师根据LED灯珠的额定电流计算得出。
功率则应考虑LED灯珠的数量和设计的总电流。
LED灯珠限流电阻的安装位置应尽可能靠近LED灯珠。
安装时，应注意防止元件短路、焊点开路或接触不良。
如果需要多个限流电阻，则应把它们看作一个整体，保证每个限流电阻的阻值相同。
安装LED灯珠限流电阻对于保证LED灯珠正常、稳定发光至关重要，需要在电路设计和电路实施时充分考虑。
光耦限流电阻值的计算公式
光耦限流电阻值的计算公式光耦限流电阻值的计算公式是一个重要的工程计算公式，它在电子电路设计中起着至关重要的作用。
在本文中，我们将介绍光耦限流电阻值的计算公式及其应用。
首先，让我们来了解一下光耦的基本原理。
光耦是一种将输入信号转换为光信号，再将光信号转换为输出信号的器件。
它由一个发光二极管和一个光敏电阻组成。
当输入信号加到发光二极管上时，发光二极管会发出光信号，光信号照射到光敏电阻上，使得光敏电阻的电阻值发生变化，从而产生输出信号。
光耦通常用于隔离输入信号和输出信号，以保护电路和设备。
在某些情况下，我们需要对光耦进行限流，以防止过大的电流损坏电路和设备。
限流电阻就是用来限制光耦的输出电流的。
下面我们将介绍光耦限流电阻值的计算公式。
光耦限流电阻值的计算公式如下：R = (Vcc Vf) / If。
其中，R表示限流电阻的阻值，Vcc表示光耦的工作电压，Vf表示发光二极管的导通电压，If表示光耦的最大输出电流。
在实际应用中，我们需要根据具体的情况来选择合适的限流电阻值。
一般来说，如果输出电流较大，我们可以选择较小的限流电阻值；如果输出电流较小，我们可以选择较大的限流电阻值。
需要注意的是，限流电阻的功率耗散也是一个重要的考虑因素，我们需要确保限流电阻能够承受所需的功率耗散。
在实际工程中，我们还需要考虑光耦的温度特性对限流电阻值的影响。
由于光敏电阻的电阻值会随温度的变化而变化，因此在高温环境下，限流电阻值需要相应地调整。
一般来说，我们可以通过实际测试来确定合适的限流电阻值。
除了光耦限流电阻值的计算公式外，我们还需要注意一些其他的设计考虑。
例如，我们需要考虑光耦的响应时间、耐压能力、工作温度范围等因素。
在实际设计中，我们需要综合考虑这些因素，以确保光耦的性能和可靠性。
总之，光耦限流电阻值的计算公式是一个重要的工程计算公式，它在电子电路设计中具有重要的应用价值。
通过合理地选择限流电阻值，我们可以有效地保护电路和设备，确保光耦的正常工作。
