LED限流电阻的大小计算

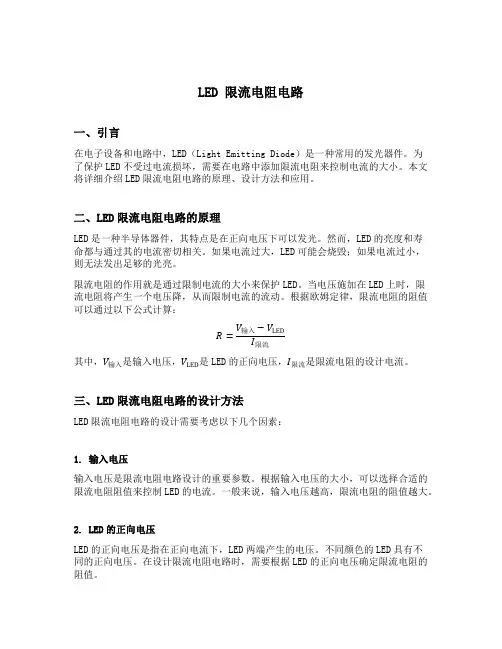

led 限流电阻 电路
LED 限流电阻电路一、引言在电子设备和电路中，LED（Light Emitting Diode）是一种常用的发光器件。
为了保护LED不受过电流损坏，需要在电路中添加限流电阻来控制电流的大小。
本文将详细介绍LED限流电阻电路的原理、设计方法和应用。
二、LED限流电阻电路的原理LED是一种半导体器件，其特点是在正向电压下可以发光。
然而，LED的亮度和寿命都与通过其的电流密切相关。
如果电流过大，LED可能会烧毁；如果电流过小，则无法发出足够的光亮。
限流电阻的作用就是通过限制电流的大小来保护LED。
当电压施加在LED上时，限流电阻将产生一个电压降，从而限制电流的流动。
根据欧姆定律，限流电阻的阻值可以通过以下公式计算：R=V输入−V LEDI限流其中，V输入是输入电压，V LED是LED的正向电压，I限流是限流电阻的设计电流。
三、LED限流电阻电路的设计方法LED限流电阻电路的设计需要考虑以下几个因素：1. 输入电压输入电压是限流电阻电路设计的重要参数。
根据输入电压的大小，可以选择合适的限流电阻阻值来控制LED的电流。
一般来说，输入电压越高，限流电阻的阻值越大。
2. LED的正向电压LED的正向电压是指在正向电流下，LED两端产生的电压。
不同颜色的LED具有不同的正向电压。
在设计限流电阻电路时，需要根据LED的正向电压确定限流电阻的阻值。
3. 限流电阻的功率限流电阻的功率是指限流电阻在工作过程中消耗的功率。
为了保证限流电阻正常工作，需要选择功率足够大的限流电阻。
4. 限流电阻的阻值根据前面提到的公式，可以计算出限流电阻的阻值。
选择合适的限流电阻阻值可以确保LED正常工作。
四、LED限流电阻电路的应用LED限流电阻电路广泛应用于各种电子设备和电路中。
以下是LED限流电阻电路的一些常见应用：1. LED指示灯LED指示灯是最常见的LED应用之一。
在电子设备中，LED指示灯用于显示设备的工作状态。
通过添加限流电阻，可以控制LED的亮度和电流，从而实现不同的指示效果。

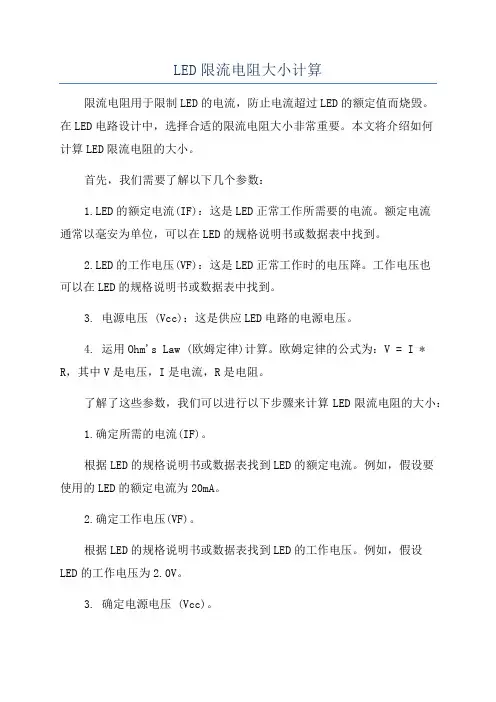

LED限流电阻大小计算
LED限流电阻大小计算限流电阻用于限制LED的电流，防止电流超过LED的额定值而烧毁。
在LED电路设计中，选择合适的限流电阻大小非常重要。
本文将介绍如何计算LED限流电阻的大小。
首先，我们需要了解以下几个参数：1.LED的额定电流(IF)：这是LED正常工作所需要的电流。
额定电流通常以毫安为单位，可以在LED的规格说明书或数据表中找到。
2.LED的工作电压(VF)：这是LED正常工作时的电压降。
工作电压也可以在LED的规格说明书或数据表中找到。
3. 电源电压 (Vcc)：这是供应LED电路的电源电压。
4. 运用Ohm's Law (欧姆定律)计算。
欧姆定律的公式为：V = I * R，其中V是电压，I是电流，R是电阻。
了解了这些参数，我们可以进行以下步骤来计算LED限流电阻的大小：1.确定所需的电流(IF)。
根据LED的规格说明书或数据表找到LED的额定电流。
例如，假设要使用的LED的额定电流为20mA。
2.确定工作电压(VF)。
根据LED的规格说明书或数据表找到LED的工作电压。
例如，假设LED的工作电压为2.0V。
3. 确定电源电压 (Vcc)。
决定使用的电源电压。
例如，假设使用的电源电压为5.0V。
4.计算所需的限流电阻。
根据欧姆定律，我们可以使用以下公式来计算限流电阻的大小：R = (Vcc - VF) / IF。
使用我们的例子来计算：R=(5.0V-2.0V)/20mA=150Ω。
所以，我们需要选择一个150Ω的限流电阻。
请注意，实际电阻值可能没有准确的150Ω，所以我们会选择最接近的标准电阻值。
常见的标准电阻值包括：100Ω、120Ω、150Ω等。
5.验证电阻功率。
计算限流电阻的功率以确保它可以承受所需的功率。
功率的计算公式为：P=I*I*R。
继续使用我们的例子来计算：P=(20mA*20mA)*150Ω=60mW。
所以，我们需要选择至少60mW的限流电阻。
6.安全裕量。
为了确保电阻的工作稳定，我们通常会选择稍微大一点的电阻功率。
LED限流电阻大小计算
LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，去卩并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA条件下连续点亮4000 小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

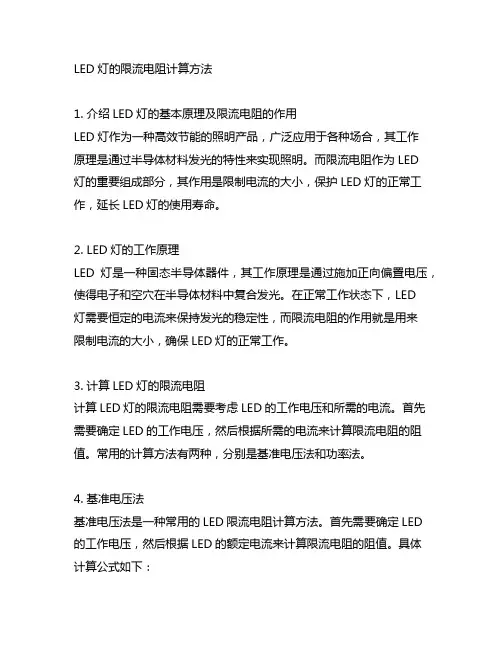

8段led灯限流电阻计算方法
LED灯的限流电阻计算方法1. 介绍LED灯的基本原理及限流电阻的作用LED灯作为一种高效节能的照明产品，广泛应用于各种场合，其工作原理是通过半导体材料发光的特性来实现照明。
而限流电阻作为LED灯的重要组成部分，其作用是限制电流的大小，保护LED灯的正常工作，延长LED灯的使用寿命。
2. LED灯的工作原理LED灯是一种固态半导体器件，其工作原理是通过施加正向偏置电压，使得电子和空穴在半导体材料中复合发光。
在正常工作状态下，LED灯需要恒定的电流来保持发光的稳定性，而限流电阻的作用就是用来限制电流的大小，确保LED灯的正常工作。
3. 计算LED灯的限流电阻计算LED灯的限流电阻需要考虑LED的工作电压和所需的电流。
首先需要确定LED的工作电压，然后根据所需的电流来计算限流电阻的阻值。
常用的计算方法有两种，分别是基准电压法和功率法。
4. 基准电压法基准电压法是一种常用的LED限流电阻计算方法。
首先需要确定LED 的工作电压，然后根据LED的额定电流来计算限流电阻的阻值。
具体计算公式如下：限流电阻的阻值（Ω）=（电源电压-LED工作电压）/ LED额定电流5. 功率法功率法是另一种常用的LED限流电阻计算方法。
根据LED的额定功率和工作电压来计算限流电阻的阻值。
具体计算公式如下：限流电阻的阻值（Ω）=（电源电压-LED工作电压）/ LED额定功率6. 举例说明LED灯的限流电阻计算方法举例说明LED灯的限流电阻计算方法，假设一个LED灯的工作电压为3V，额定电流为20mA，电源电压为5V，那么根据基准电压法可以计算出限流电阻的阻值为：（5-3）/ 0.02 = 100Ω7. 总结LED灯的限流电阻计算方法通过以上介绍，我们可以了解到LED灯的限流电阻计算方法主要有基准电压法和功率法两种，根据LED的工作电压、额定电流和电源电压来计算限流电阻的阻值，这样可以确保LED灯的正常工作，延长LED 灯的使用寿命。

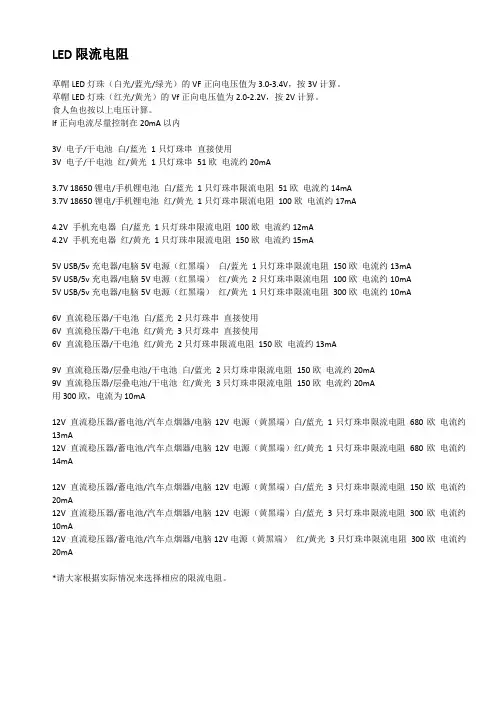

LED限流电阻
LED限流电阻草帽LED灯珠（白光/蓝光/绿光）的VF正向电压值为3.0-3.4V，按3V计算。
草帽LED灯珠（红光/黄光）的Vf正向电压值为2.0-2.2V，按2V计算。
食人鱼也按以上电压计算。
If正向电流尽量控制在20mA以内3V 电子/干电池白/蓝光1只灯珠串直接使用3V 电子/干电池红/黄光1只灯珠串51欧电流约20mA3.7V 18650锂电/手机锂电池白/蓝光1只灯珠串限流电阻51欧电流约14mA3.7V 18650锂电/手机锂电池红/黄光1只灯珠串限流电阻100欧电流约17mA4.2V 手机充电器白/蓝光1只灯珠串限流电阻100欧电流约12mA4.2V 手机充电器红/黄光1只灯珠串限流电阻150欧电流约15mA5V USB/5v充电器/电脑5V电源（红黑端）白/蓝光1只灯珠串限流电阻150欧电流约13mA5V USB/5v充电器/电脑5V电源（红黑端）红/黄光2只灯珠串限流电阻100欧电流约10mA5V USB/5v充电器/电脑5V电源（红黑端）红/黄光1只灯珠串限流电阻300欧电流约10mA6V 直流稳压器/干电池白/蓝光2只灯珠串直接使用6V 直流稳压器/干电池红/黄光3只灯珠串直接使用6V 直流稳压器/干电池红/黄光2只灯珠串限流电阻150欧电流约13mA9V 直流稳压器/层叠电池/干电池白/蓝光2只灯珠串限流电阻150欧电流约20mA9V 直流稳压器/层叠电池/干电池红/黄光3只灯珠串限流电阻150欧电流约20mA用300欧，电流为10mA12V 直流稳压器/蓄电池/汽车点烟器/电脑12V电源（黄黑端）白/蓝光1只灯珠串限流电阻680欧电流约13mA 12V 直流稳压器/蓄电池/汽车点烟器/电脑12V电源（黄黑端）红/黄光1只灯珠串限流电阻680欧电流约14mA12V 直流稳压器/蓄电池/汽车点烟器/电脑12V电源（黄黑端）白/蓝光3只灯珠串限流电阻150欧电流约20mA 12V 直流稳压器/蓄电池/汽车点烟器/电脑12V电源（黄黑端）白/蓝光3只灯珠串限流电阻300欧电流约10mA 12V 直流稳压器/蓄电池/汽车点烟器/电脑12V电源（黄黑端）红/黄光3只灯珠串限流电阻300欧电流约20mA*请大家根据实际情况来选择相应的限流电阻。
LED限流电阻的大小计算
LED限流电阻的大小计算LED（Light Emitting Diode）限流电阻的大小计算是为了保护LED不被过流损坏。
过大的电流会导致LED发光强度下降，甚至烧毁。
因此，正确地选择适当的限流电阻非常重要。
LED是一个二极管，具有一个正极（Anode）和一个负极（Cathode）。
它需要一个正常的工作电流（Typical Forward Current）来发光，并且有一个额定的工作电压（Typical Forward Voltage）。
在串联电路中，LED的限流电阻是通过将电压差与所需工作电流之间的关系进行计算的。
公式如下：R=(Vs-Vf)/If其中，R是限流电阻的阻值；Vs是电源电压；Vf是LED的额定工作电压；If是LED的额定工作电流。
在并联电路中，每个LED都需要一个单独的限流电阻来保证电流均匀分配。
公式如下：R=(Vs-Vf)/(If*n)其中，R是每个LED对应的限流电阻的阻值；Vs是电源电压；Vf是每个LED的额定工作电压；If是每个LED的额定工作电流；n是并联LED的数量。
需要注意的是，电源电压Vs必须大于所有LED的额定工作电压之和，以确保电流能够流过限流电阻和LED。
此外，还应选择最接近计算结果的标准电阻值，或使用可调电阻通过实验逐渐调整至合适的值。
以一个具体的例子来说明LED限流电阻的计算方法：假设有一个红色LED，额定工作电压为2V，额定工作电流为20mA。
电源电压为5V。
串联电路下，限流电阻的计算如下：R=(5-2)/0.02=150Ω所以应选择最接近的标准电阻值，如选择150Ω。
并联电路下，假设有3个红色LED，并且使用相同的电源电压和额定工作电压和电流。
每个LED的限流电阻计算如下：R=(5-2)/(0.02*3)=50Ω同样应选择最接近的标准电阻值，如选择50Ω。
总结来说，为了保护LED免受过流损坏，可以根据电路类型和LED的额定参数来计算适当的限流电阻的大小。
LED限流电阻的大小计算
LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA 条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。
发光二极管参数及限流电阻计算方法
发光二极管参数及限流电阻计算方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言发光二极管（LED）作为一种电子元件，具有发光、节能、寿命长等优点，被广泛应用于各种照明、显示和指示等领域。
三极管驱动led灯限流电阻计算
三极管驱动led灯限流电阻计算【原创实用版】目录1.三极管驱动 LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文一、三极管驱动 LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在 LED 灯的驱动电路中，三极管通常被用作开关元件，以控制 LED 灯的通断。
三极管的工作状态分为截止区和饱和区，其中饱和区是指三极管的基极电流大于等于集电极电流的状态，此时三极管可以看作是处于开关状态。
二、限流电阻的计算方法在三极管驱动 LED 灯的电路中，为了防止 LED 灯的电流过大，需要串联一个限流电阻。
限流电阻的计算方法如下：1.首先确定 LED 灯的正向电压和正向电流。
通常 LED 灯的正向电压在 2-3V 之间，正向电流在 20-30mA 之间。
2.根据三极管的放大倍数和 LED 灯的正向电流，可以计算出三极管的基极电流。
例如，如果三极管的放大倍数为 100，LED 灯的正向电流为30mA，则三极管的基极电流为 3mA（100 * 0.03）。
3.根据欧姆定律，可以计算出限流电阻的阻值。
阻值等于电源电压除以 LED 灯的正向电流和三极管的基极电流之和。
例如，如果电源电压为12V，LED 灯的正向电流为 30mA，三极管的基极电流为 3mA，则限流电阻的阻值为 12V / (30mA + 3mA) = 400Ω。
三、基极电阻的选取在三极管驱动 LED 灯的电路中，为了保证三极管稳定工作在饱和状态，需要选取合适的基极电阻。
选取基极电阻的参考指标是基极电流，通常要保证基极电流大于等于三极管的放大倍数乘以 LED 灯的正向电流。
例如，如果三极管的放大倍数为 100，LED 灯的正向电流为 30mA，则基极电阻的阻值应小于等于 100 * 0.03 / 0.03 = 1000Ω。
四、实际应用举例以一个简单的例子来说明三极管驱动 LED 灯限流电阻的计算过程。
三极管驱动led灯限流电阻计算
三极管驱动led灯限流电阻计算摘要：1.三极管驱动LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文：一、三极管驱动LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在LED 灯的驱动电路中，三极管通常用于控制LED 灯的亮度和电流。
当三极管的基极电流（IB）流过时，由于基极电流控制了集电极电流（IC），从而使得LED 灯的电流得以控制。
在实际应用中，我们通常会选择9012 或9013 型号的三极管来驱动LED 灯。
二、限流电阻的计算方法限流电阻的作用是限制通过LED 灯的电流，以保证LED 灯的安全使用。
限流电阻的计算方法如下：R = U / I其中，R 表示限流电阻的阻值，U 表示LED 灯的正向电压，I 表示通过LED 灯的电流。
通常情况下，LED 灯的正向电压约为2-3V，通过LED 灯的电流一般选取为LED 灯的额定电流。
在实际应用中，为了保证LED 灯的安全使用，我们通常选取的限流电阻阻值约为200 欧姆左右。
三、基极电阻的选取在三极管驱动LED 灯的电路中，基极电阻的选取十分重要。
选取合适的基极电阻，可以使得三极管工作在饱和状态，从而保证LED 灯的电流得以有效控制。
基极电阻的选取原则如下：1.当三极管处于饱和状态时，基极电流（IB）应大于集电极电流（IC）。
2.基极电阻的阻值应选取为使得三极管工作在饱和状态时的阻值。
以9012 和9013 型号的三极管为例，当通过基极的电流为20mA 时，9012 型号的三极管可提供约85mA 的集电极电流，而9013 型号的三极管可提供约200mA 的集电极电流。
因此，在实际应用中，我们通常选取9012 型号的三极管作为限流电阻，其基极电阻选取为4.7K；选取9013 型号的三极管作为限流电阻，其基极电阻选取为10K。
四、实际应用举例以一个LED 灯串为例，假设LED 灯的正向电压为2.5V，通过LED 灯的电流为200mA。
LED灯珠接12V电压限流电阻计算方法
LED灯珠接12V电压限流电阻计算方法LED灯珠接12V需要串多大限流电阻要根据LED工作电流来定
不同类型类的LED需要的工作电流是不一样的，照明用的LED有些可以去到100多毫安，指示用的LED只需要几毫安工作电流就可以了。
我们只要学会怎么计算限流电阻就可以应对不同的场合了。
如果作指示灯用，电流一般是10mA以内，接一个1K~2K电阻就可以了，也可以根据亮度适当调整一下。
LED灯珠接12V电压限流电阻计算方法
需要按LED的工作电流来计算限流电阻。
限流电阻=（12V-LED压降）/工作电流
计算前需要先查看LED规格书，知道正向压降Vf
假如Vf=2.4V，LED用20mA电流工作
限流电阻=（12V-2.4V）/0.02A=480欧姆
不知道LED的正向压降怎么办？
不知道LED压降的话，可以根据LED的颜色大概估算一下，一般红色的压降为1.8~2.2V左右，橙色是2~2.1V,黄色的是2.1~2.0V,绿色的是2.1~3.2V,蓝色是2.4~3.3V,白色是2.8~3.5V
LED的工作电流越大，亮度越高，当然电流过大了就容易烧掉了；如果作为提示灯用的话10mA以内的电流就可以了。
大功率的LED我们可以用恒流驱动法
用L7805设计一个简单的恒流源，LED工作电流=5V/R7
如果R7=50R，那么电流=5/50=100mA
此恒流源设计只适合电流比较大的应用场合。
三极管驱动led灯限流电阻计算
三极管驱动led灯限流电阻计算摘要：1.三极管驱动LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文：三极管驱动LED 灯限流电阻计算一、三极管驱动LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在LED 灯的驱动电路中，三极管通常被用作开关元件，以控制LED 灯的通断。
三极管的工作状态分为截止区和饱和区，其中饱和区是指三极管的基极电流足够大，使得三极管完全导通的状态。
在饱和状态下，三极管的集电极电流由基极电流决定，而与集电极电压无关。
二、限流电阻的计算方法在三极管驱动LED 灯的电路中，为了防止LED 灯的电流过大，通常需要在三极管的基极和发射极之间串联一个限流电阻。
限流电阻的计算方法如下：1.首先，根据LED 灯的正向电压和正向电流，可以计算出LED 灯的电阻值。
2.其次，根据三极管的电流放大倍数，可以计算出三极管的基极电流。
通常情况下，三极管的电流放大倍数约为100~200 倍。
3.最后，根据欧姆定律，可以计算出限流电阻的阻值。
限流电阻的阻值应满足：限流电阻阻值= (LED 灯的电阻值+ 三极管的基极电阻) / 三极管的电流放大倍数。
三、基极电阻的选取在三极管驱动LED 灯的电路中，为了使三极管工作在饱和状态，需要选取合适的基极电阻。
通常情况下，基极电阻的选取应满足：基极电阻< 三极管的基极电流/ 三极管的电流放大倍数。
四、实际应用举例假设我们有一个LED 灯，其正向电压为3.2V，正向电流为200mA。
我们选用一个9012 型号的三极管作为开关元件，其电流放大倍数为100 倍。
根据上述计算方法，可以得到限流电阻的阻值约为68Ω，基极电阻的阻值约为12K。
五、结论在设计三极管驱动LED 灯的电路时，需要合理选取限流电阻和基极电阻的阻值，以保证三极管工作在饱和状态，并确保LED 灯的电流不超过其额定值。
三极管驱动led灯限流电阻计算
三极管驱动led灯限流电阻计算摘要：1.三极管驱动LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文：一、三极管驱动LED 灯的基本原理三极管是一种常见的半导体器件，具有放大和开关等功能。
在驱动LED 灯的电路中，三极管主要用于放大电流，从而实现对LED 灯的控制。
在三极管驱动LED 灯的电路中，需要选取合适的限流电阻和基极电阻，以保证电路的正常工作和LED 灯的寿命。
二、限流电阻的计算方法限流电阻的作用是限制通过LED 灯的电流，以保证LED 灯的安全使用。
限流电阻的计算方法如下：1.首先，根据LED 灯的正向电压和正向电流确定其额定电流。
通常情况下，LED 灯的正向电压约为2-3V，正向电流约为20-30mA。
2.计算限流电阻的阻值。
根据欧姆定律，限流电阻的阻值等于电源电压减去LED 灯的正向电压，再除以LED 灯的额定电流。
例如，如果电源电压为5V，LED 灯的正向电压为2V，则限流电阻的阻值约为13.3Ω。
三、基极电阻的选取在三极管驱动LED 灯的电路中，基极电阻的选取至关重要。
选取合适的基极电阻可以保证三极管处于饱和状态，从而实现对LED 灯的有效控制。
通常情况下，基极电阻的选取参考公式为：Rbase = (Vcc - Vbe) / Ib，其中Vcc 为电源电压，Vbe 为三极管的基极电压，Ib 为三极管的基极电流。
在实际应用中，为了保证电路的稳定性，基极电阻的选取通常要比计算值稍大。
四、实际应用举例以一个典型的三极管驱动LED 灯的电路为例，假设电源电压为5V，LED 灯的正向电压为2V，LED 灯的额定电流为20mA。
根据上述计算方法，可得到限流电阻的阻值为13.3Ω。
为了保证三极管处于饱和状态，假设基极电流为40mA，则根据基极电阻的选取公式，可得到基极电阻的阻值约为10K。
五、结论在三极管驱动LED 灯的电路中，限流电阻和基极电阻的选取至关重要。
三极管驱动led灯限流电阻计算
三极管驱动led灯限流电阻计算三极管驱动LED灯限流电阻计算方法LED灯作为一种常见的照明设备，广泛应用于各个领域。
在实际应用中，为了保证LED的正常工作，必须对其电流进行限制。
而限流电阻则是实现LED灯电流限制的一个关键元件。
本文将详细介绍三极管驱动LED灯限流电阻的计算方法。
为了充分驱动LED灯并保证其寿命和亮度，我们需要通过限制电流来控制LED的工作状态。
而要限制电流，最常见的方法就是使用限流电阻。
限流电阻的选择需要考虑LED的额定工作电流和工作电压以及三极管参数等因素。
首先，我们需要了解LED的电参数。
在LED的规格手册中，通常会给出其正向电流IF和正向电压VF的额定值。
这些额定值是我们计算限流电阻的基础。
其次，我们需要了解三极管的参数。
首先是三极管的饱和电流（即最大电流IGSS）。
饱和电流越大，三极管的导通能力越强，切换速度越快，从而可以更好地驱动LED灯。
其次是三极管的电压放大倍数（即β值）。
β值越大，三极管的放大能力越强，对输入信号的放大效果越好。
在进行限流电阻计算之前，我们需要根据LED灯的工作电压和工作电流计算出限流电流。
假设我们的LED灯的工作电压为VF，工作电流为IF，则限流电流可以计算为：IL = IF然后，我们需要计算出三极管的饱和电流IGSS和电压放大倍数β的值。
这些参数可以从三极管的规格手册中获取。
计算限流电阻的值时，可以使用下述公式：R = (VBE × β × (UC - VF) - VF) / IL其中，VBE为三极管的基极-发射极电压，UC为三极管的电源电压。
根据实际情况可以选择VBE和UC的值。
通过以上步骤，我们就可以得到适合的限流电阻的数值。
然后，根据计算结果选择最接近的标准电阻值，并将其连接在三极管的发射极和LED灯的正极之间，即可实现LED灯的驱动电路。
需要注意的是，在实际使用过程中，限流电阻的功率也需要考虑进去。
为了确保限流电阻不会因过载而损坏，我们需要根据电流大小选择合适的功率值。
3.3v单片机led限流电阻
3.3v单片机led限流电阻在电子电路中，限流电阻是一种常见的元件，它被用来限制电流的大小，以保护电路中的其他元件免受过电流的损害。
在3.3V单片机LED电路中，限流电阻的应用同样非常重要。
下面我们将从几个方面来讨论3.3V单片机LED电路中限流电阻的选择和计算。
一、限流电阻的作用限流电阻的主要作用是限制电流的大小，以保护电路中的其他元件。
在3.3V 单片机LED电路中，如果未加限流电阻，当LED两端电压增加时，电流会迅速增加，导致LED烧坏或影响单片机的正常工作。
而加入了限流电阻后，可以有效控制电流的大小，保证LED和单片机正常工作。
二、限流电阻的计算方法在选择限流电阻时，我们需要根据LED的额定电流和单片机的电压来计算。
假设我们选择的LED的额定电流为10mA，单片机的电压为3.3V。
那么限流电阻的阻值可以通过以下公式计算：R = (U - Vled)/Iled其中，R为限流电阻的阻值，U为电源电压（在这里为3.3V），Vled为LED的导通电压（在这里假设为2V），Iled为LED的额定电流（在这里为10mA）。
将这些值代入公式中，可以得到R = (3.3V - 2V)/0.01A = 130欧姆。
因此，我们需要选择一个阻值为130欧姆的限流电阻。
三、如何选择合适的限流电阻在选择限流电阻时，需要考虑以下几个因素：1.阻值大小：需要根据单片机和LED的电压、电流参数计算出合适的阻值。
2.功率：电阻的功率应该足够大，以避免因过热而损坏。
一般来说，电阻的功率应该大于其承受的功率。
3.精度：对于一些需要精确控制电流的场合，需要选择精度较高的电阻。
4.稳定性：电阻的稳定性要好，以保证其阻值不会因温度和其他因素的影响而发生太大变化。
5.可靠性：选择质量可靠的电阻，以保证其在使用过程中的稳定性和寿命。
总之，在3.3V单片机LED电路中，限流电阻的选择和计算是非常重要的。
通过合理地选择和计算限流电阻，可以有效地保护电路中的其他元件，保证整个电路的正常工作。
LED限流电阻的大小计算
五、LED连接电路的常见形式L串联」这种电路需要电源提供较高的电压口V 总二各 LED 的VF 之和二VF1+VF2+VF3+VF4,E +VF NI总二单颗LED的IF值2,并联」这种电路需要电源能提供较高的电流.V总二单颗LED的VF值I 总二各 LED 的 IF 之和二IF 1+IF2+IF3+IF4” +IFN3,串联/并联组合a,在实际运用中，负载常采用通过串并联形成的LED阵列；b、将LED连接成串联/并联组合的形式，可大幅减低因少数LED的VF不一致造成的影响；囱¥c、阵列形式或LED个数变化，限流电阻也应相应变化|d、串联/并联组合的形式会使输出电流随输入电压和环境温度等因素而发生的变化更加显著；4,为了能有效控制电路中的电流，须在电路中配置适当的限流电阻. R= (V输入电压-VLED总电压)/I (流过限流电阻的电流) 限流电阻的作用主要是控制LED的电流，使电压更平滑，并使各并联支路的亮度更均匀。
限流电阻阻值大效果较好，但是限流电阻的取值也不能太大，否则会增加电能的损耗及元件温度升高。
六、电源的分类及特性1、按驱动方式可分为两大类：(1)恒流式：a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；b、恒流电路不怕负载短路，但严禁负载完全开路；c、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高；d、应注意所使用最大承受电流及电压值，它限制了LED的使用数量；(2)稳压式：a、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；b、稳压电路不怕负载开路，但严禁负载完全短路口c、以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均；d、亮度会受整流而来的电压变化影响。
2、按电路结构方式分类（1）电阻、电容降压方式：通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片。
限流电阻计算
限流电阻计算限流电阻计算是电子电路设计中的一个重要环节，它可以帮助我们控制电路中的电流，保护电子元件不受过大的电流损坏。
在本文中，我们将介绍限流电阻的计算方法及其在电路设计中的应用。
我们需要了解什么是限流电阻。
限流电阻是一种电阻器，它的作用是限制电路中的电流，防止电流过大而损坏电子元件。
限流电阻通常被用于电源电路、LED驱动电路、电机驱动电路等场合。
接下来，我们来介绍限流电阻的计算方法。
限流电阻的计算方法与欧姆定律有关。
欧姆定律告诉我们，电阻的阻值等于电压与电流的比值。
因此，我们可以通过以下公式来计算限流电阻的阻值：R = (V - Vf) / If其中，R为限流电阻的阻值，V为电源电压，Vf为电子元件的正向电压，If为电子元件的额定电流。
例如，我们需要设计一个LED驱动电路，电源电压为12V，LED 的正向电压为2V，额定电流为20mA。
那么，我们可以通过以下公式来计算限流电阻的阻值：R = (12V - 2V) / 20mA = 500Ω因此，我们需要选择一个阻值为500Ω的限流电阻来保护LED不受过大的电流损坏。
除了计算限流电阻的阻值，我们还需要考虑限流电阻的功率。
限流电阻的功率是指限流电阻能够承受的最大功率。
如果限流电阻的功率不足，就会导致限流电阻过热而损坏电子元件。
因此，我们需要根据限流电阻的阻值和电流来计算限流电阻的功率。
限流电阻的功率计算公式为：P = I^2 * R其中，P为限流电阻的功率，I为电子元件的额定电流，R为限流电阻的阻值。
例如，我们需要设计一个电源电路，电源电压为12V，额定电流为1A。
那么，我们可以通过以下公式来计算限流电阻的功率：P = 1A^2 * 10Ω = 10W因此，我们需要选择一个功率为10W的限流电阻来保护电源电路不受过大的电流损坏。
限流电阻的计算方法是通过欧姆定律来计算限流电阻的阻值和功率。
在电路设计中，我们需要根据电子元件的额定电流和正向电压来选择合适的限流电阻，以保护电子元件不受过大的电流损坏。
led的电阻
led的电阻LED（Light Emitting Diode）是一种将电能转化为光能的半导体器件。
在LED电路中，电阻起到了非常重要的作用。
本文将围绕LED 的电阻展开阐述，从电阻在LED电路中的作用、计算方法、常见问题等方面进行探讨。
一、电阻在LED电路中的作用电阻作为电子元器件中的一种，用于限制电流流过的大小。
在LED 电路中，电阻起到了限流的作用，保护LED不受过大电流的损害。
由于LED是一种电压驱动的器件，其工作电流通常是有限制的，过大的电流会导致LED发光强度下降、寿命缩短甚至烧毁。
因此，在LED电路中选择合适的电阻是非常重要的。
二、电阻的计算方法在LED电路中，电阻的计算方法一般可以根据以下公式进行推导：电阻阻值（Ω）=（电源电压（V）- LED正向工作电压（V））/ 工作电流（A）其中，电源电压是指供电给整个电路的电压，LED正向工作电压是指LED正常工作时的电压，工作电流是指LED所需的电流大小。
通过计算得到的电阻阻值即为所需的电阻阻值。
三、常见问题解答1. 为什么LED电路中需要电阻？答：LED是一种电压驱动的器件，其工作电流需要通过电阻来限制。
过大的电流会损坏LED，因此需要选择合适的电阻来限制电流大小。
2. 如何选择合适的电阻？答：选择合适的电阻需要考虑LED的正向工作电压和所需的工作电流。
根据上述公式，计算得到的电阻阻值应接近且大于所需的阻值。
3. 为什么电阻阻值要大于所需的阻值？答：由于电阻具有一定的阻值容差，选择稍大于所需阻值的电阻可以保证电流不会超过设计要求。
4. LED电路中的电阻可以更换吗？答：在实际应用中，根据实际情况，可以根据需要更换电阻阻值，以达到调节电流的目的。
5. LED电路中的电阻有什么注意事项？答：在选择电阻时，应考虑其功率承受能力，确保电阻能够承受所需的功率。
此外，还要注意电阻的尺寸和连接方式，确保与其他电子元器件的连接正确可靠。
本文围绕LED的电阻展开了阐述，从电阻在LED电路中的作用、计算方法、常见问题等方面进行了解析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA 条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。
而且LED电源也必须是高可靠性电源，才能使LED光源系统长寿命。
四、LED的基本特性及使用时的注意事项1．光电特性：LED在其电流极限参数范围内流过LED的电流越大，它的发光亮度越高。
即LED的亮度与通过LED 的电流成正比。
但绿光和蓝光及白光在大电流情况下会出现饱和现象，不仅发光效率大幅降低，而且使用寿命也会缩短。
2．光学特性LED按颜色分有红、橙、黄、绿、蓝、紫、白等多种颜色。
按亮度分有普亮、高亮、超高亮等，同种芯片在不同的封装方式下，它的亮度也不相同。
按人的视觉可分为可见光和不可见光。
按发光颜色的多少可分为单色、双色、七彩等多种类型。
色彩的纯度不同价格相差很大，现行的纯白色LED价格特贵。
同时发光视角不同，光效亦不同，使用时特需注意。
3．常见的LED电性能参数（1）LED正向电压不同颜色的LED在额定的正向电流条件下，有着各自不同的正向压降值，红、黄色：1.8～2.5V之间，绿色和蓝色：2.7～4.0V之间。
对于同种颜色的LED，其正向压降和光强也不是完全一致的。
如下表：LED 型号：5 4HCA发光颜色外观颜色波长λD(nm)正向电压VF 亮度Iv(mcd)IF=20mAMin. Max.红色水透明 620～645 1.8～2.2 500～10000黄绿色水透明570～575 1.8～2.2 500～3000黄色水透明585～595 1.8～2.2 500～10000蓝色水透明455～475 3.0～3.4 500～10000绿色水透明515～535 3.0～3.4 2000～20000蓝绿色水透明 490～515 3.0～3.4 2000～20000白色水透明 3.0～3.4 3000～25000在同一电路中应该尽量使用在额定电流条件下正向压降值相同、光强范围小的LED。
只有这样才能保证LED的发光效果一致。
其具体的电性参数可依各封装厂每包装提供的产品分光参数标签值。
（有些公司每批分选都不一致）（2）LED的额定工作电流LED的额定电流各不相同，普通的LED电流一般为20mA，大功率的LED电流一般为40 mA 或350 mA 不等。
具体要按各封装厂提供的电流参数值。
一般LED在反向电压：VR=5V的条件下，反向电流：IR≤10μA。
（3）LED的功率LED功率的大小也各不相同，有70mW、 100mW、 1W、2W、3W、5W等，所以必须根据所选择的LED，设计合理的使用电路和配置合适的LED数量，使其完全满足LED电源的额定值，如果设计的电路使每个LED 分担电压或电流过高就会严重影响LED的使用寿命甚至烧毁LED，如果分担的电压或电流过低则激发的LED 光强不够，就不能充分发挥LED应有的效果，达不到我们所期望的目的。
4．温度特性（1）LED的焊接温度应在250℃以下，焊接时间控制在3～5S之间。
要注意避免LED温度过高从而使芯片受损。
（2）LED的亮度输出与温度成反比，温度不仅影响LED的亮度，也影响它的寿命。
使用中尽量减少电路发热，并做一定的散热处理。
5．防静电特性LED装配过程中必须加强防静电措施，因为操作过程和人体本身都会产生静电，对于双电极的LED最易被静电反向击穿，从而严重影响LED的使用寿命甚至使其完全报废。
如防静电环境不是非常完善，可以给LED使用者增加防静电腕带，设置良好的防静电接地系统，离子风机等设备。
五、LED连接电路的常见形式1．串联：这种电路需要电源提供较高的电压。
V总=各LED的VF之和=VF1+VF2+VF3+VF4……+VF NI总=单颗LED的IF值2．并联：这种电路需要电源能提供较高的电流。
V总=单颗LED的VF 值I总=各LED的IF之和=IF1+IF2+IF3+IF4……+IFN3．串联/并联组合a、在实际运用中，负载常采用通过串并联形成的LED阵列；b、将LED连接成串联/并联组合的形式，可大幅减低因少数LED的VF不一致造成的影响；c、阵列形式或LED个数变化，限流电阻也应相应变化；d、串联/并联组合的形式会使输出电流随输入电压和环境温度等因素而发生的变化更加显著；4．为了能有效控制电路中的电流，须在电路中配置适当的限流电阻。
R=（V输入电压-VLED总电压）/I（流过限流电阻的电流）限流电阻的作用主要是控制LED的电流，使电压更平滑，并使各并联支路的亮度更均匀。
限流电阻阻值大效果较好，但是限流电阻的取值也不能太大，否则会增加电能的损耗及元件温度升高。
六、电源的分类及特性1、按驱动方式可分为两大类：（1）恒流式：a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；b、恒流电路不怕负载短路，但严禁负载完全开路；c、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高；d、应注意所使用最大承受电流及电压值，它限制了LED的使用数量；（2）稳压式：a、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；b、稳压电路不怕负载开路，但严禁负载完全短路。
c、以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均；d、亮度会受整流而来的电压变化影响。
2、按电路结构方式分类（1）电阻、电容降压方式：通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片。
易受电网电压波动的影响，电源效率低、可靠性低。
（见图一）（2）电阻降压方式：通过电阻降压，受电网电压变化的干扰较大，不容易做成稳压电源，降压电阻要消耗很大部分的能量，所以这种供电方式电源效率很低，而且系统的可靠也较低。
（见图二）（3）常规变压器降压方式：电源体积小、重量偏重、电源效率也很低、一般只有45%～60%，所以一般很少用，可靠性不高。
（4）电子变压器降压方式：电源效率较低，电压范围也不宽，一般180～240V，波纹干扰大。
（5）RCC降压方式开关电源：稳压范围比较宽、电源效率比较高，一般可以做到70%～80%，应用也较广。
由于这种控制方式的振荡频率是不连续，开关频率不容易控制，负载电压波纹系数也比较大，异常负载适应性差。
（6）PWM控制方式开关电源：主要由四部分组成，输入整流滤波部分、输出整流滤波部分、PWM稳压控制部分、开关能量转换部分。
PWM开关稳压的基本工作原理就是在输入电压、内部参数及外接负载变化的情况下，控制电路通过被控制信号与基准信号的差值进行闭环反馈，调节主电路开关器件导通的脉冲宽度，使得开关电源的输出电压或电流稳定（即相应稳压电源或恒流电源）。
电源效率极高，一般可以做到80%～90%，输出电压、电流稳定。
一般这种电路都有完善的保护措施，属高可靠性电源。
从以上介绍可以看出PWM控制方式设计的LED电源是比较理想的LED电源。
目前珠海市南宇星电子公司生产的“金兴”牌LED开关电源就是PWM控制技术的开关电源，该类LED电源经用户使用反映效果很好。
七、工程中的简易计算方法1. 由已知电源功率计算LED的数量(即取所得数据的整数) （7-1）例：额定输出功率为10W电源，使用额定的正向电流20mA，耗散功率为70mW条件下可配置多少个LED？依以上公式(即取所得数据的整数)2. 对于恒压驱动方式：由已知的输出电源电压计算每支路串联LED数量及并联支路数（1）计算每条支路的LED个数公式： (最大值)（2）计算并联支路数公式：注：VLED值依不同发光颜色各有不同，用稳压电源驱动LED时，为了控制电流，通常需要串联电阻器。
例：一个额定输出电压为DC 24V,功率为10W电源，使用额定正向电流20mA，耗散功率为70mW额定的正向电压为1.8V。
可配置多少个LED呢？依以上公式可以得出(即取所得数据的整数)即可以带10组支路，每支路14个LED串联构成的电路，共140个LED。
3. 对于恒流驱动方式：由已知的电源输出电流及LED的电流值计算出并联支路数及每支路数量（1）计算并联的支路数公式：(最小值)（2）计算支路串接LED个数：注：其中n按（7-1）计算例：一个额定输出电流为DC 0.35A，额定功率为10W电源，驱动耗散功率为70mW，正向电流为0.02A 的LED，可怎样配置？依以上公式可以得出并联支数路：(即取所得数据的整数)每支路串接数：个数即可以带17组，每组8个LED串接，共136个LED。
4. 线路损耗及线路压降的计算P电线=I R V电线=IRR电线=σ （备注：L为电线长度；S为电线横截面积；σ为电线电导率）也可以查电工手册。
例：用长度为10米（正、负极电线各5米），24AWG的铜芯电线，通过电流为2A，其损耗的功率及线路压降为多少?查电工手册可知：R电线 = 0.737WV电线= 2×0.737 =1.474VP电线= 2 ×0.737 = 2.948W从以上计算可以看出，线路电流较大时，要注意选择合适的导线截面，否则线路损耗及线路压降是相当大的。
