1. 粗磨，去除硅片表面的大颗粒杂质，形成均匀的粗糙表面。
光伏硅片工艺流程
光伏硅片工艺流程
光伏硅片的工艺流程包括以下步骤：
多晶相关工序：将原生硅料以及循环硅料在铸锭炉内生产成为多晶硅锭。
多晶开方：把粘在操作台上的硅锭制成符合检测要求的硅块，开方包括单晶棒及多晶锭的粘接、加工、清洗、称重、检测等。
切磨工序：把已开方的多晶硅块通过去头尾及平面、倒角、滚圆等操作加工成符合各项检测要求的硅块和准方棒。
粘胶工序：把硅块用粘胶剂粘结到工件板上，为线切工序做准备。
砂浆工序：用碳化硅微粉和悬浮液按一定比例混合而成，是决定硅片切割质量的重要因素之一，浆料区域的主要工作就是为线切机配置及更换砂浆。
线切工序：用多线切割机将硅棒或硅块切割成符合要求的硅片，线切割是由导轮带动细钢线高速运转，由钢线带动砂浆形成研磨的切割方式。
清洗工序：将线切工序生产的硅片进行脱胶、清洗掉硅片表面的砂浆，包括三项工作内容，预清洗、插片、超声波清洗。
以上就是光伏硅片的工艺流程，仅供参考。
光伏硅片的工艺流程举例如下：
原料准备：光伏硅片的主要原料是硅，通常使用单晶硅或多晶硅。
这些硅原料需要经过精炼和纯化处理，以确保硅片的质量和纯度。
晶体生长：在光伏硅片制作的第一步，硅原料被熔化成液态，并通过特定的方法进行晶体生长。
单晶硅的晶体生长通常采用Czochralski法或区域熔化法，而多晶硅则采用溶液凝固法。
切割：晶体生长后，硅块需要被切割成薄片，即光伏硅片。
切割通常使用钻石线锯或切割盘进行，以保证切割的精度和平整度。
以上只是部分举例，光伏硅片的工艺流程还包括表面制绒、等离子刻蚀、镀减反射膜、丝网印刷等步骤。
这些步骤都是为了提高光伏电池的光电转换效率，确保光伏电池的性能和质量。
硅片生产过程详解

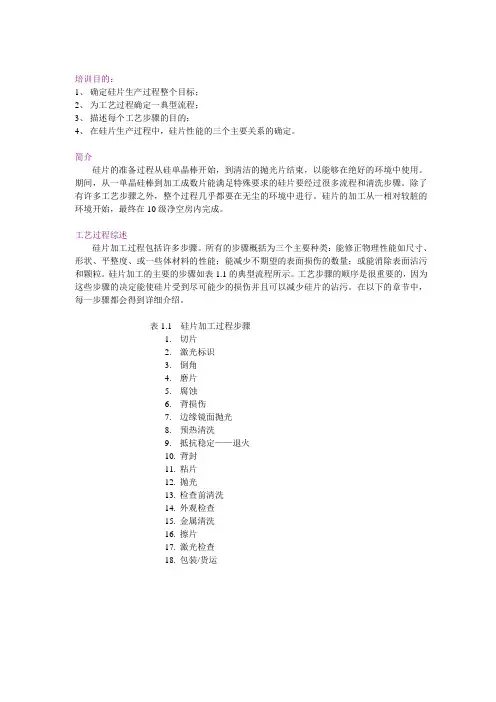

培训目的：1、确定硅片生产过程整个目标；2、为工艺过程确定一典型流程；3、描述每个工艺步骤的目的；4、在硅片生产过程中，硅片性能的三个主要关系的确定。
简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
硅片工艺流程的6个步骤
硅片工艺流程的6个步骤硅片可是个很神奇的东西呢，那它的工艺流程有哪6个步骤呀？第一步，原料准备。
这就像是做菜要先准备食材一样。
硅料可是硅片的主要原料，得把硅料准备得妥妥当当的。
这些硅料要经过严格的挑选，就像挑水果一样，得挑那些质量好的。
要是硅料质量不好，后面做出来的硅片肯定也不咋地啦。
第二步，硅料提纯。
这个步骤可重要啦。
硅料里面可能会有一些杂质，就像米饭里偶尔会有小石子一样讨厌。
要通过各种方法把这些杂质去掉，让硅料变得超级纯净。
只有纯净的硅料，才能做出高质量的硅片呢。
第三步，拉晶。
这一步就像是变魔术一样。
把提纯后的硅料变成硅棒。
这个过程中，温度啊、环境啊都要控制得特别精确。
就像烤蛋糕，火候不对就烤不好。
硅棒的质量直接影响到后面硅片的质量哦。
第四步，切割。
硅棒有了，就要把它切成一片片的硅片啦。
这可不是随便切切的，要切得又薄又均匀。
就像切土豆片一样，每一片都要薄厚合适。
这个切割技术要求可高了，切得不好的话，硅片可能就会有破损或者厚度不均匀的情况。
第五步，研磨和抛光。
切好的硅片表面可能不是那么光滑，这时候就需要研磨和抛光啦。
就像给硅片做个美容，让它的表面变得超级光滑。
这样在后续的使用中，硅片才能更好地发挥作用。
第六步，清洗和检测。
硅片做好了，可不能就这么直接用呀。
要把它洗得干干净净的，把切割、研磨、抛光过程中残留的东西都去掉。
然后还要进行检测，看看硅片有没有缺陷，就像检查一件刚做好的衣服有没有破洞一样。
只有检测合格的硅片，才能被用到各种高科技产品里面呢。
硅片生产过程详解

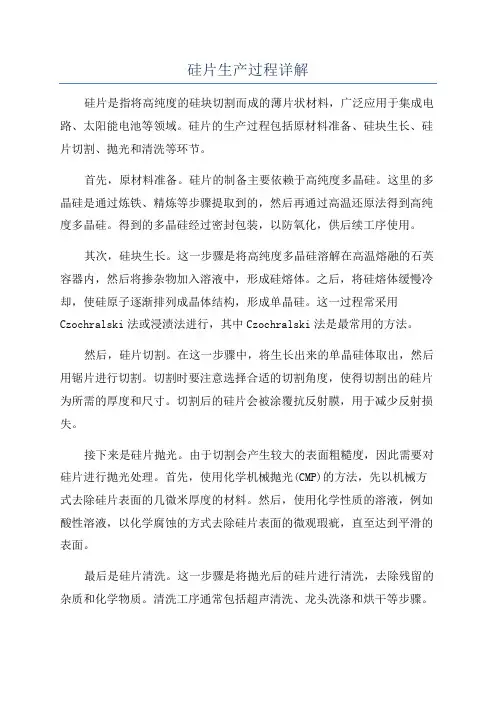

硅片生产过程详解硅片是指将高纯度的硅块切割而成的薄片状材料，广泛应用于集成电路、太阳能电池等领域。
硅片的生产过程包括原材料准备、硅块生长、硅片切割、抛光和清洗等环节。
首先，原材料准备。
硅片的制备主要依赖于高纯度多晶硅。
这里的多晶硅是通过炼铁、精炼等步骤提取到的，然后再通过高温还原法得到高纯度多晶硅。
得到的多晶硅经过密封包装，以防氧化，供后续工序使用。
其次，硅块生长。
这一步骤是将高纯度多晶硅溶解在高温熔融的石英容器内，然后将掺杂物加入溶液中，形成硅熔体。
之后，将硅熔体缓慢冷却，使硅原子逐渐排列成晶体结构，形成单晶硅。
这一过程常采用Czochralski法或浸渍法进行，其中Czochralski法是最常用的方法。
然后，硅片切割。
在这一步骤中，将生长出来的单晶硅体取出，然后用锯片进行切割。
切割时要注意选择合适的切割角度，使得切割出的硅片为所需的厚度和尺寸。
切割后的硅片会被涂覆抗反射膜，用于减少反射损失。
接下来是硅片抛光。
由于切割会产生较大的表面粗糙度，因此需要对硅片进行抛光处理。
首先，使用化学机械抛光(CMP)的方法，先以机械方式去除硅片表面的几微米厚度的材料。
然后，使用化学性质的溶液，例如酸性溶液，以化学腐蚀的方式去除硅片表面的微观瑕疵，直至达到平滑的表面。
最后是硅片清洗。
这一步骤是将抛光后的硅片进行清洗，去除残留的杂质和化学物质。
清洗工序通常包括超声清洗、龙头洗涤和烘干等步骤。
超声波清洗可以有效去除表面粒子；龙头洗涤利用高纯水对硅片进行冲洗；烘干则是通过喷射热空气或使用干燥箱等方式将硅片表面的水分蒸发掉。
总结起来，硅片生产过程主要包括原材料准备、硅块生长、硅片切割、抛光和清洗等步骤。
每个步骤都需要严格的操作和控制，以保证硅片的高纯度和优质表面特性。
通过这个过程，我们可以得到适用于各种应用领域的高质量硅片。
(工艺流程)2020年半导体硅片生产工艺流程及工艺注意要点
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
硅片生产工序
硅片生产工序一、原材料准备硅片的主要原材料是多晶硅，通过石英矿石的提炼和精炼过程获得。
原材料准备阶段主要包括选矿、矿石破碎、矿石焙烧、氟硅酸钠还原等工艺。
选矿是将矿石中的杂质和有用矿物分离，矿石破碎是将原料石进行粉碎，矿石焙烧是将原料石进行高温煅烧，氟硅酸钠还原是将焙烧后的矿石与氟硅酸钠混合，并进行还原反应，得到多晶硅。
二、多晶硅材料制备在多晶硅材料制备阶段，多晶硅原料通过熔炼和晶体生长工艺得到。
首先，将多晶硅原料放入炉中，在高温下熔化。
然后，将熔融的硅液慢慢冷却，使其逐渐凝固形成硅棒。
硅棒是多晶硅的初级形态，需要经过后续的切割和加工才能得到硅片。
三、硅片切割硅棒通过硅片切割机进行切割，切割出一片片薄薄的硅片。
硅片切割机采用金刚石线锯进行切割，通过精确的切割工艺，将硅棒切割成合适尺寸的硅片。
切割过程中需要控制切割速度、切割深度等参数，确保切割出的硅片质量优良。
四、硅片抛光切割出的硅片表面不够光滑，需要进行抛光处理。
硅片抛光主要是通过机械研磨和化学腐蚀两个步骤进行。
首先，将硅片放入研磨机中，利用磨料和研磨液对硅片表面进行研磨，去除表面的凹凸不平。
然后，将研磨后的硅片放入腐蚀液中，进行化学腐蚀，使硅片表面更加光滑。
五、表面处理硅片经过抛光后，需要进行表面处理，以提高其电学性能。
表面处理主要包括去氧化和掺杂两个步骤。
去氧化是将硅片表面的氧化层去除，以减少电阻和提高导电性能。
掺杂是向硅片表面引入杂质，通过控制杂质浓度和分布，改变硅片的导电性能。
六、薄化和清洗硅片经过表面处理后，需要进行薄化处理。
薄化是将硅片的厚度进一步减薄，以适应集成电路的要求。
薄化工艺主要包括机械研磨和化学腐蚀两个步骤。
机械研磨是通过研磨机对硅片进行进一步的研磨，使其厚度减薄至目标厚度。
化学腐蚀是利用腐蚀液对硅片进行化学腐蚀，进一步减薄硅片。
七、质检和测试经过薄化处理后，硅片需要进行质检和测试，以确保其质量符合要求。
质检和测试主要包括外观检查、尺寸测量、电性能测试等。
硅片切片生产工艺
硅片切片生产工艺一、引言硅片是半导体行业中不可或缺的材料，用于制造集成电路和太阳能电池等。
硅片的质量和性能直接影响着半导体器件的性能。
硅片切片生产工艺是硅片制造的关键环节之一，本文将介绍硅片切片的工艺流程和技术要点。
二、硅片切片工艺流程硅片切片工艺主要包括硅锭修整、切割和抛光三个步骤。
1. 硅锭修整硅锭是硅片的原材料，通常是由单晶硅材料通过晶体生长技术制备而成。
在硅锭修整过程中，首先需要对硅锭进行外观检查，排除表面缺陷和杂质等不良区域。
然后，通过切割硅锭的两个端面，使其成为一个圆柱体。
最后，对硅锭进行磨削和抛光，以获得平整的硅锭表面。
2. 切割切割是硅片切片工艺的核心步骤。
在切割过程中，硅锭被切割成厚度通常为几百微米的硅片。
切割硅锭的主要方法有线锯切割和内径切割两种。
线锯切割是最常用的硅片切割方法。
在线锯切割中，硅锭被固定在切割机上，通过高速旋转的金刚石线锯进行切割。
线锯切割的优点是切割速度快，适用于大规模生产。
然而，线锯切割的缺点是切割损耗大，切割面不够平整，需要进行后续的抛光处理。
内径切割是一种新兴的硅片切割方法。
在内径切割中，硅锭被放置在一个旋转的切割盘上，通过内径切割盘上的多个切割刀具进行切割。
内径切割的优点是切割损耗小，切割面平整度高，不需要进行后续的抛光处理。
然而，内径切割的缺点是切割速度较慢，适用于小规模生产。
3. 抛光切割后的硅片表面通常不够平整，需要进行抛光处理。
抛光的目的是去除切割过程中产生的划痕和裂纹，并获得平整的硅片表面。
抛光过程中使用的研磨液一般是硅碳化颗粒和氢氧化钠的混合物，通过旋转的抛光盘和压力控制进行研磨。
抛光时间和压力的控制对于获得理想的抛光效果至关重要。
三、硅片切片工艺的技术要点硅片切片工艺需要注意以下技术要点：1. 切割损耗控制：切割硅片时会产生一定损耗，如刀宽和切割线间距等因素都会影响切割损耗。
合理调整这些参数可以降低切割损耗，提高硅片的利用率。
2. 切割面平整度控制：切割面平整度直接影响着后续工艺步骤的成功与否。
硅片制造的工艺
硅片制造是半导体工业中的重要工艺之一，下面是硅片制造的基本工艺流程：1. 原料准备：使用高纯度的多晶硅作为原料。
通过冶炼和提纯过程，将原料中的杂质去除，得到高纯度的硅块。
2. 切割硅块：将高纯度的硅块切割成薄片，即硅片。
通常使用金刚石刀片进行切割，在加工过程中要控制好切割参数，以确保切割出的硅片尺寸准确。
3. 研磨和抛光：对切割出的硅片进行研磨和抛光处理，以去除切割过程中产生的裂纹和表面缺陷，使硅片表面平整光滑。
4. 清洗和去污：通过化学溶液浸泡、超声波清洗等方法，将硅片表面的有机和无机污染物去除，确保硅片表面的洁净度。
5. 表面处理：对硅片表面进行氧化处理，形成一层二氧化硅（SiO2）的氧化层。
这一步骤可以通过干氧化、湿氧化等不同的工艺来实现。
6. 光刻：使用光刻胶涂覆硅片表面，然后通过光刻机将模具上的图案投影到光刻胶上，并进行曝光、显影等过程，形成光刻胶图案。
这一步骤用于制作芯片上的电路图案。
7. 蚀刻：使用蚀刻液将光刻胶未覆盖的硅片表面进行腐蚀，去除不需要的硅材料。
根据需要，可以选择湿蚀刻或干蚀刻工艺。
8. 清洗和检验：对蚀刻后的硅片进行再次清洗，去除蚀刻残留物，并进行质量检验，确保硅片符合要求。
9.检测与分选：对硅片进行质量控制，包括光学检测、电学测试等，然后根据测试结果进行分级。
10. 包装和测试：将制造好的硅片进行封装和标识，以便后续的芯片生产使用。
同时，对硅片进行测试，验证其电性能和质量。
需要注意的是，硅片制造是一项复杂的工艺，需要严格控制各个环节和参数，以确保硅片的质量和性能。
此外，还有许多高级工艺，如离子注入、薄膜沉积、金属化等，用于制造不同类型的芯片和器件。
硅片制造工艺流程
硅片制造工艺流程一、引言硅片是集成电路制造中的重要材料，它是制造芯片的基础。
本文将详细介绍硅片制造的工艺流程，包括硅片的原材料、制备方法以及后续的加工步骤。
二、硅片制造的原材料硅片的主要原材料是硅石，它是一种含有高纯度硅的矿石。
硅石经过破碎、磨粉和洗涤等处理，得到高纯度的硅粉。
硅粉中的杂质经过化学处理和高温热解去除，最终得到高纯度的硅。
三、硅片制备方法硅片的制备主要有以下几个步骤：3.1 溅射法溅射法是一种常用的制备硅片的方法。
它使用高纯度的硅靶作为溅射材料，在真空环境中进行溅射沉积。
通过控制沉积温度、气压和靶材的纯度等参数，可以得到高质量的硅片。
3.2 Czochralski法Czochralski法是一种通过熔融硅制备硅片的方法。
首先将高纯度硅加热至熔点，然后将单晶硅籽晶放入熔池中，慢慢拉出并旋转晶体，在晶体表面形成一层均匀厚度的硅片。
3.3 浮基法浮基法是一种制备大尺寸硅片的方法。
它使用硅溶液在液面上浮起并结晶，最终形成硅片。
浮基法可以制备出较大尺寸的硅片，但是需要保证溶液的纯度和稳定性。
四、硅片的加工步骤硅片制备完成后，需要进行一系列的加工步骤，以得到最终的芯片。
4.1 切割硅片首先需要根据芯片尺寸的要求进行切割。
常用的切割方法有钻石切割和线锯切割。
通过控制刀具的速度和切割厚度，可以得到理想尺寸的硅片。
4.2 清洗切割后的硅片需要进行清洗，以去除切割时产生的杂质和残留物。
清洗过程中使用酸碱溶液和超纯水进行循环清洗，确保硅片的表面洁净。
4.3 抛光清洗后的硅片表面可能存在微小的凸起或缺陷，需要进行抛光处理。
抛光可以通过机械抛光或化学机械抛光来实现，使硅片表面变得光滑均匀。
4.4 贴膜抛光后的硅片需要进行保护贴膜。
贴膜可以防止硅片表面受到污染和损伤，同时也有助于提高硅片的光学性能和化学稳定性。
4.5 检验最后，对贴膜后的硅片进行质量检验。
检验包括外观质量、尺寸精度和表面平整度等方面的检查，以确保硅片满足要求。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点硅片生产是一个高度精密的过程，涉及多个步骤和复杂的工艺流程。
以下是硅片生产的基本工艺流程及注意要点：1. 原料准备：硅片的制作以硅代表硅原料，其纯度要求非常高。
在这一步骤中，需要对硅原料进行精细的筛选和处理，以确保原料的纯度和质量。
2. 熔炼：硅原料将被放入高温的炉子中熔化。
熔融的硅原料将通过特殊的方法处理，以确保其成为均匀、无杂质的硅液体。
3. 晶体生长：硅液体将在特定的条件下冷却并结晶成为硅晶体。
在这个过程中，需要严格控制温度和其他条件，以确保硅晶体的质量和均匀性。
4. 切割：硅晶体将被切割成薄片，形成所需的硅片。
这一步骤需要使用高精度的设备和工具，以确保硅片的尺寸和平整度。
5. 清洗和检测：硅片将被清洗并进行严格的质量检测。
在这个阶段，需要对硅片进行表面处理，以确保其表面光滑且无杂质。
同时，也需要进行各种物理和化学性能的测试，以确保硅片的质量符合要求。
在硅片生产过程中，需要特别注意以下几点：- 温度和湿度的控制：硅片生产需要在严格的温度和湿度条件下进行，以确保硅片的质量和稳定性。
- 设备和工艺的精密度：硅片生产需要使用高精度的设备和工艺控制，以确保硅片的尺寸和质量达到要求。
- 质量检测和控制：对硅片的质量进行严格检测和控制，确保硅片的稳定性和可靠性。
总之，硅片生产是一个复杂而精密的过程，需要精细的工艺控制和严格的质量管理，以确保最终产品的质量和性能达到要求。
硅片生产是半导体工业中极为重要的环节，其质量对半导体器件的性能和稳定性具有重要影响。
因此，在硅片生产过程中，需要严格控制每一个细节，确保其质量稳定可靠。
在本文中，我们将继续探讨硅片生产的工艺流程及注意要点。
6. 包装和存储：在生产完成后，硅片需要进行合适的包装和存储。
在存放过程中，需要注意环境的温度和湿度，以免影响硅片的质量。
7. 质量管理和追溯：硅片生产过程需要建立完善的质量管理体系，对每一个步骤进行严格控制和检测。
硅片生产工艺流程
硅片生产工艺流程硅片生产工艺流程是指将硅矿石经过一系列的处理步骤，最终制成硅片的整个过程。
下面以单晶硅片生产工艺为例，对该流程进行介绍。
1. 原料准备：首先，选择高纯度的硅矿石作为原料，并对其进行研磨和筛分，以去除杂质和尺寸不均匀的颗粒。
2. 炉料制备：将经过筛分和研磨的硅矿石与硅粉混合，按照一定比例加入还原剂和助熔剂，将其制成块状的炉料。
3. 熔炼：将炉料加入石英坩埚内，置于高温电阻炉中，进行熔化。
在高温下，还原剂将硅矿石还原为单质硅，助熔剂则起到增加熔融温度和改善硅液流动性的作用。
4. 单晶生长：通过渗入法生长单晶硅片。
首先，在熔融硅液上面浸入单晶硅种子棒，并逐渐拉出。
在拉出的过程中，顺着特定方向和速度，将熔融硅液中的硅原子沉积在种子棒上，形成单晶硅片。
5. 修整：将生长的硅单晶切割成具有所需尺寸的硅片。
通过切割机将硅片从种子棒上切割下来，并进行表面处理和精确加工，以达到要求的光洁度、平整度和尺寸精度。
6. 去杂：通过化学法或物理法去除硅片表面和内部的杂质。
化学法可以使用酸、溶液等进行浸泡和清洗；物理法则使用高温氢气或各种气氛等对硅片进行退火和清洗。
7. 衬底抛光：在硅片的表面进行机械抛光处理，使其表面更加光滑和平整，减少缺陷，并增强其光学特性。
8. 薄化：将硅片进行机械或化学薄化处理，将其厚度减薄至所需尺寸，以便后续加工和应用。
9. 分选和质检：对硅片进行分类和质检，检查其尺寸、光洁度、平整度等指标是否符合要求。
10. 封装和测试：根据需要，对硅片进行封装和测试，将其应用于电子、光电子等领域。
以上就是单晶硅片生产工艺流程的简要介绍。
当然，实际的生产工艺流程还有很多细节和具体操作，在不同厂商和生产线上也可能有所差异。
硅片生产工艺技术流程
硅片生产工艺技术流程硅片是半导体材料，在现代电子工业中被广泛应用。
其制造过程主要包括多个工艺步骤，以下是一个硅片的生产工艺技术流程的简要介绍。
1.多晶硅材料准备：多晶硅是硅片的基础材料，其制备过程包括将硅石经过冶炼、还原等步骤得到纯度较高的多晶硅块。
这些多晶硅块将经过臭氧氧化、粉碎、清洗等过程，获得具有特定尺寸和纯度要求的多晶硅颗粒。
2. Czochralski方法生长单晶硅：多晶硅颗粒通过提纯等步骤得到高纯度的硅块。
Czochralski方法是一种常用的生长单晶硅的方法，通过一个“籽晶”和熔融的硅材料之间的相互作用，实现硅单晶的生长过程。
3.检验和划分：生长出的硅单晶进行外观检验，以排除可能出现的瑕疵。
合格的硅单晶通过机器划分为具体的尺寸规格，以适应不同制造需求。
4.研磨和抛光：为了提高硅片的表面平整度，硅片经过研磨和抛光的工艺过程。
在磨削阶段，使用砂轮等工具将硅片的不规则部分去除，得到相对平整的表面。
然后，通过抛光机械和特殊液体对硅片进行抛光，提高其表面平整度和光洁度。
5.清洗和去杂：硅片在生产过程中会被一些杂质污染，如金属、有机污染物等。
这些杂质会对硅片的性能产生负面影响，因此需要进行清洗和去杂操作。
清洗过程中通常采用酸碱溶液、超纯水等来除去表面的有机物和无机盐等杂质。
6.掺杂和扩散：硅片需要掺入一定数量的杂质元素，以改变其电子结构，实现半导体效应。
这个过程被称为掺杂。
随后，硅片被暴露在高温环境中，使杂质元素扩散到硅片的特定深度，形成具有特定电子性质的区域。
7.刻蚀和蚀刻：刻蚀和蚀刻是用来建立不同电子元件的结构和形状的工艺步骤。
利用光刻技术，将光线通过掩模的方式照射到硅片上，并通过化学溶液的处理，进行蚀刻，形成所需的结构。
8.锗沉积和薄膜生长：在一些特定的应用中，会需要在硅片上进行锗沉积或者薄膜生长。
这些沉积和生长工艺通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法实现，来改变硅片的特性。
硅片生产过程详解
培训目的：1、确定硅片生产过程整个目标；2、为工艺过程确定一典型流程；3、描述每个工艺步骤的目的；4、在硅片生产过程中，硅片性能的三个主要关系的确定。
简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点一、引言硅片是集成电路制造的基础材料，其生产工艺流程至关重要。
本文将详细介绍硅片生产的工艺流程及注意要点，以帮助读者全面了解硅片生产过程。
二、硅片生产工艺流程1. 原料准备•硅矿石提取：硅矿石是硅片的原料之一，需要通过采矿等过程提取出纯净的硅。
•化学品准备：包括氢氧化钠、氢氟酸等，用于辅助硅片生产过程中的反应与处理。
2. 熔炼•硅熔炼：将提取的硅矿石与化学品一起投入熔炼炉中，通过高温熔炼得到纯净的硅块。
•晶体生长：将熔炼后的硅块放入晶体炉中，控制温度和晶体生长速度，形成硅锭。
3. 切割•硅锭切割：将硅锭切割成薄薄的硅片，通常使用切割机械进行切割。
•去除杂质：对切割后的硅片进行化学处理，去除表面杂质。
4. 磨光•磨光处理：通过机械或化学方法对硅片进行磨光处理，提高平整度和光洁度。
5. 检测•硅片质量检测：对硅片进行质量检测，包括硅片的厚度、平整度、杂质含量等指标。
三、硅片生产注意要点1. 工艺控制•温度控制：硅熔炼和晶体生长过程要严格控制温度，影响硅片的质量。
•反应时间：控制反应时间能有效影响硅片的晶格结构和杂质含量。
2. 原料质量•原料纯度：硅矿石和化学品的质量直接影响硅片的成品质量，务必选用高纯度原料。
3. 设备维护•设备保养：保持硅片生产设备的清洁与正常运行，避免设备问题影响生产质量。
4. 环境条件•清洁环境：硅片生产需要在无尘洁净的环境下进行，减少外部杂质对硅片的影响。
5. 人员技能•操作技能：硅片生产工艺繁琐复杂，生产人员需要经过专业培训和技能考核。
四、结论硅片生产工艺复杂且具有一定的技术要求，通过严格控制工艺流程和注意要点，可以提高硅片的质量和产量，为集成电路制造提供可靠的材料支持。
希望本文对读者了解硅片生产工艺流程和注意要点有所帮助。
硅片制造工艺流程(一)
硅片制造工艺流程(一)硅片制造工艺简介硅片是集成电路制造过程中的关键组成部分，其制造工艺经历了多个流程。
本文将详细介绍硅片制造过程中的各个流程，包括晶圆准备、光刻、扩散与腐蚀、电镀与薄膜沉积、封装等。
晶圆准备1.硅材料准备：选择高纯度的单晶硅材料，并进行化学处理，以去除杂质。
2.晶圆切割：将单晶硅材料切割成具有一定厚度的圆片，即晶圆。
光刻1.光刻胶涂布：将光刻胶涂布在晶圆表面，形成一层均匀的薄膜。
2.掩膜制作：使用掩膜板，通过光刻曝光技术，在光刻胶上形成所需图案。
3.光刻曝光：使用紫外光或电子束辐射光刻胶，通过掩膜上的图案，将图案影射至光刻胶上。
扩散与腐蚀1.扩散：将晶圆置于高温炉中，控制温度和时间，使掺杂物在晶圆表面扩散，形成所需的电子特性。
2.腐蚀：使用化学腐蚀剂，将晶圆表面的不需要的杂质或层进行腐蚀，以便得到所需的器件结构。
电镀与薄膜沉积1.电镀：使用电解质溶液和电流作用，使金属沉积到晶圆表面，形成电极或导线等结构。
2.薄膜沉积：利用物理或化学方法，在晶圆表面沉积一层薄膜，用于改变电子器件的性能或保护晶圆。
封装1.引脚制作：将金属线或引脚与晶圆上的电子器件连接，形成导线或引脚结构。
2.盖片封装：使用封装材料将晶圆和连接线或引脚进行封装，以保护电子器件。
结论硅片制造工艺是现代集成电路制造的重要环节。
通过晶圆准备、光刻、扩散与腐蚀、电镀与薄膜沉积、封装等流程，能够制造出高质量的硅片，支撑着现代电子设备的发展。
不同的制造工艺流程在整个过程中起到了协同作用，确保了硅片的性能和质量。
晶圆准备•硅材料准备：选择高纯度的单晶硅材料，并进行化学处理，以去除杂质。
•晶圆切割：将单晶硅材料切割成具有一定厚度的圆片，即晶圆。
光刻•光刻胶涂布：将光刻胶涂布在晶圆表面，形成一层均匀的薄膜。
•掩膜制作：使用掩膜板，通过光刻曝光技术，在光刻胶上形成所需图案。
•光刻曝光：使用紫外光或电子束辐射光刻胶，通过掩膜上的图案，将图案影射至光刻胶上。
硅片制程描述
硅片制程描述
硅片制程是指将硅块进行一系列加工，制成硅晶片的过程。
硅晶片是集成电路等电子元件的基础材料，也是太阳能电池的主要材料之一。
硅片制程通常分为以下几个步骤：
1.硅块切割：将硅块切成薄片，通常厚度为0.3-0.5毫米。
2.研磨抛光：对硅片表面进行研磨和抛光，使其表面光滑度达到要求。
3.清洗：对硅片进行清洗，以去除表面的污垢和杂质，避免对后续工艺产生影响。
4.光刻：在硅片表面涂覆一层光刻胶，并在光刻机中进行曝光和显影，形成所需的图形。
5.蚀刻：将硅片表面不需要的部分进行蚀刻，以形成所需的结构。
6.薄膜沉积：将所需的薄膜沉积在硅片表面，用于电子元件的制造。
7.烘烤固化：将硅片进行烘烤固化，以使光刻胶和沉积的薄膜牢固粘附在硅片表面。
8.清洗：再次对硅片进行清洗，以去除残留的光刻胶和杂质。
9.检测测试：对硅片进行检测和测试，以确保其符合要求。
以上是硅片制程的基本步骤，具体的加工流程会根据产品和工艺的不同而有所差异。
- 1 -。
硅片产品知识与生产工艺
1.6装料
1.7投炉
1.8多晶铸锭工艺流程
加热（Heat Up） 熔化（Melt-in） 长晶（Growth） 退火（Anneal）
冷却（Cooling down）
1600 1400 1200 1000
80 70 60 50
1.4多晶铸锭炉原理
炉体 隔热笼 加热器 石墨护板 坩埚 硅熔体 DS板 隔热板 美国GT多晶铸锭炉 1. 装炉（装料）2. 加热溶化硅材料（16～21h）3. 生长（22 ～ 27h ）4. 退火处理（3 ～4h ）5. 停炉冷却（8 ～13h ）
GT-SOLAR DSS 定向炉 硬件系统
1.5坩埚喷涂
切片
1）切割结束后，检查是否切透，若 未切透则设置参数继续切割
2）切透后，先按低速上升键，观察线网是否被余 胶勾住，如有勾住则停下用手按掉，全部不粘线网 时则按自动慢速上升
3）用开口扳手将夹紧螺丝拧松
4）用卸棒车卸下工件
7、清洗工序
清洗区域的主要工作就是将线切工序生产的硅片进行脱胶、 清洗掉硅片表面的砂浆。包括三项工作内容：预清洗、插片、 超声波清洗。
去头尾
磨面
4、粘胶工序
粘胶工作就是将硅块使用粘胶剂粘结到工件板上， 为线切工序做准备。
5、 砂浆工序
砂浆是用碳化硅微粉和悬浮液按一定比例混合而成， 砂浆是决定硅片切割质量的主要因素之一，浆料区域的 主要工作就是为线切机配置及更换砂浆。
5、 砂浆工序
砂浆工序--碳化硅
目前碳化硅微粉主要为1200#和 1500#为主，其呈绿色，晶体结构， 硬度高，切削能力较强，化学性质稳 定，导热性能好，莫氏硬度为9.2，密 度一般认为是3.20g/mm3。 碳化硅中硅的含量决定碳化硅的硬 度。 碳化硅的粒径大小对线切割影响 很大， 但最重要的是碳化硅的颗粒形 状。因为线切割时碳化硅为游离状态 切割 颗粒的形状变化对切割效率及切 割质量要重要影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、硅片生产主要制造流程如下：
切片→倒角→磨片→磨检→CP→CVD→ML→最终洗净→终检→仓入
二、硅片生产制造流程作业
1.硅棒粘接：用粘接剂对硅棒和碳板进行粘接，以利于牢固的
固定在切割机上和方位角的确定。
2.切片(Slice)：主要利用内圆切割机或线切割机进行切割，以
获得达到其加工要求的厚度，X、Y方向角，曲翘度的薄硅片。
3.面方位测定：利用X射线光机对所加工出的硅片或线切割前
要加工的硅棒测定其X、Y方位角，以保证所加工的硅片的X、
Y方位角符合产品加工要求。
4.倒角前清洗：主要利用热碱溶液和超声波对已切成的硅片进
行表面清洗，以去除硅片表面的粘接剂、有机物和硅粉等。
5.倒角(BV)：利用不同的砥石形状和粒度来加工出符合加工要
求的倒角幅值、倒角角度等，以减少后续加工过程中可能产
生的崩边、晶格缺陷、处延生长和涂胶工艺中所造成的表面
层的厚度不均匀分布。
6.厚度分类：为后续的磨片加工工艺提供厚度相对均匀的硅片
分类，防止磨片中的厚度不均匀所造成的碎片等。
7.磨片(Lapping):去除切片过程中所产生的切痕和表面损伤
层，同时获得厚度均匀一致的硅片。
8.磨片清洗：去除磨片过程中硅片表面的研磨剂等。
9.磨片检查：钠光灯下检查由于前段工艺所造成的各类失效模
式，如裂纹、划伤、倒角不良等。
10.ADE测量：测量硅片的厚度、曲翘度、TTV、TIR、FPD等。
11.激光刻字：按照客户要求对硅片进行刻字。
12.研磨最终清洗：去除硅片表面的有机物和颗粒。
13.扩大镜检查：查看倒角有无不良和其它不良模式。
14.CP前洗：去除硅片表面的有机物和颗粒。
15.CP(Chemical Polishing):采用HNO3+HF+CH3COOH溶液腐蚀去
除31um厚度，可有效去除表面损伤层和提高表面光泽度。
16.CP后洗：用碱和酸分别去除有机物和金属离子。
17.CP检查：在荧光灯和聚光灯下检查表面有无缺陷和洗污，以
及电阻率、PN判定和厚度的测量分类。
18.DK(Donar Killer)：利用退火处理使氧原子聚为基团，以稳
定电阻率。
19.IG(Intrinsic Gettering):利用退火处理使氧原子形成二次
缺陷以吸附表面金属杂质。
20.BSD(Back Side Damage):利用背部损伤层来吸附金属杂质。
21.CVD前洗：去除有机物和颗粒。
22.LP-CVD(Low Pressure Chemical Vapor Deposition):高温分
解SiH4外延出多晶硅达到增强型的外吸杂。
23.AP-CVD(Atmospheric Pressure Chemical Vapor Deposition):
在硅片背部外延SiO2来背封并抑制自掺杂。
24.端面处理：去除硅片背面边缘的SiO2。
25.CVD后洗：去除表面颗粒。
26.ML(Mirror Lapping)倒角:防止后续工艺中的崩边发生以及
外延时的厚度不均匀等。
27.ML前洗：去除有机物、颗粒、金属杂质等。
28.ML贴付：硅片表面涂腊贴附在陶瓷板上，固定硅片以利于ML
加工。
29.ML:也称之为CMP(Chemical Mechanism Polishing)，经过粗
抛和精抛去除14um厚度，此可有效的去除表面损伤层和提高表面平坦度。
30.去腊洗净：去除ML后背面的腊层。
31.ADE测量：测定硅片表面形貌参数如：平整度，翘曲度等。
32.ρ-t测量：对电阻率和厚度进行测定和分类。
33.扩大镜检查：检查ML倒角不良。
34.最终洗净：去除颗粒，有机物和金属杂质。
35.WIS测定：测量最终洗净后硅片表面颗粒。
36.最终检查：在荧光灯和聚光灯下检查硅片表面的情况。
37.仓入：对硅片进行包装，防止再次污染，以待出货。
