电磁阀基础知识解析
电磁阀基础知识
电磁阀基础知识概述电磁阀是一种可以控制液体、气体或其他流体流动的设备，它通过电磁力来打开和关闭阀门。
电磁阀广泛应用于工业自动化系统中，例如流体控制系统、汽车工业、机械加工等领域。
构造和工作原理构造典型的电磁阀由以下几个主要部分组成：1.阀体：通常由金属材料制成，用于容纳阀门和电磁线圈。
2.阀门：控制流体的开启和关闭。
3.电磁线圈：产生电磁力的部件，由绕组和铁芯组成。
工作原理当电磁阀通电时，电磁线圈中通过电流产生磁场。
这个磁场会吸引或斥开阀门，从而改变阀门的位置。
根据控制方式的不同，电磁阀可以分为两种类型：直动式和导向式。
•直动式电磁阀：电磁线圈吸引阀门直接控制阀门关闭或开启。
•导向式电磁阀：电磁线圈通过改变阀体内的压力来控制阀门的开启和关闭。
在工作过程中，电磁阀通过接通或切断电流来控制阀门的开闭状态。
当电流通过线圈时，阀门打开；当电流断开时，阀门关闭。
应用领域电磁阀被广泛应用于各种工业领域中，包括但不限于以下几个方面：流体控制电磁阀在工业自动化流体控制系统中发挥着关键作用。
它可以控制液体、气体或其他流体在管道中的流动，用于调节流量、压力和温度。
例如，在化工厂中，电磁阀可以控制各种化学物质的流动，确保流程的安全、有效和稳定。
汽车工业电磁阀在汽车工业中的应用也非常广泛。
例如，在汽车发动机燃油系统中，电磁阀可以控制燃油的喷射时间和量，以保证发动机的正常工作。
此外，电磁阀还用于汽车制动系统、空调系统和传动系统等部分。
机械加工在机械加工中，电磁阀可以控制液压和气压系统，用于驱动机床、调节刀具运动和控制工件夹紧等。
它可以实现机械运动的精确控制和调节，提高生产效率和加工质量。
其他领域电磁阀还被应用于许多其他领域，如医疗设备、生物技术、环保工程等。
在这些领域中，电磁阀可以控制液体药品的输送、生物反应器的操作和废水处理等。
选择和安装在选择和安装电磁阀时，需要考虑以下几个因素：1.工作压力：根据实际应用中的压力要求选择合适的电磁阀。
电磁阀接线图及原理图
电磁阀接线图及原理图电磁阀是一种控制液压、气动系统中液体或气体流动的重要元件，其接线图及原理图是使用电磁阀的基础知识。
本文将详细介绍电磁阀的接线图及原理图，帮助读者更好地理解和应用电磁阀。
一、电磁阀的接线图。
电磁阀的接线图通常由控制端子、电源端子和工作端子组成。
控制端子用于接入控制信号，电源端子用于接入电源，工作端子用于接入被控制的设备。
在实际应用中，根据电磁阀的类型和工作特性，接线图可能会有所不同。
下面以常见的两种电磁阀为例，介绍它们的接线图。
1. 单通电磁阀接线图。
单通电磁阀一般具有两个工作端子，用于控制液体或气体的通断。
其接线图如下：（图1 单通电磁阀接线图）。
在这个接线图中，控制端子通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。
电源端子接入电源，工作端子接入被控制的设备。
通过这样的接线方式，可以实现对液体或气体的精确控制。
2. 双通电磁阀接线图。
双通电磁阀一般具有三个工作端子，用于控制两路液体或气体的通断。
其接线图如下：（图2 双通电磁阀接线图）。
在这个接线图中，控制端子同样通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。
电源端子接入电源，工作端子则分别接入两路被控制的设备。
通过这样的接线方式，可以实现对两路液体或气体的独立控制。
二、电磁阀的原理图。
电磁阀的原理图通常用于说明电磁阀的工作原理和内部结构。
通过原理图，可以清晰地看到电磁铁、阀芯、阀体等部件的结构和工作原理，有助于理解电磁阀的工作过程。
（图3 电磁阀原理图）。
在这个原理图中，可以看到电磁阀的内部结构，包括电磁铁、阀芯、弹簧、阀体等部件。
当控制端子接收到控制信号时，电磁铁激磁产生磁场，吸引阀芯使介质通路打开或关闭。
当控制信号消失时，弹簧的作用使阀芯恢复原位，介质通路再次打开或关闭。
通过这样的工作原理，电磁阀可以实现对液体或气体的精确控制。
总结。
本文详细介绍了电磁阀的接线图及原理图，通过对接线图和原理图的解析，帮助读者更好地理解和应用电磁阀。

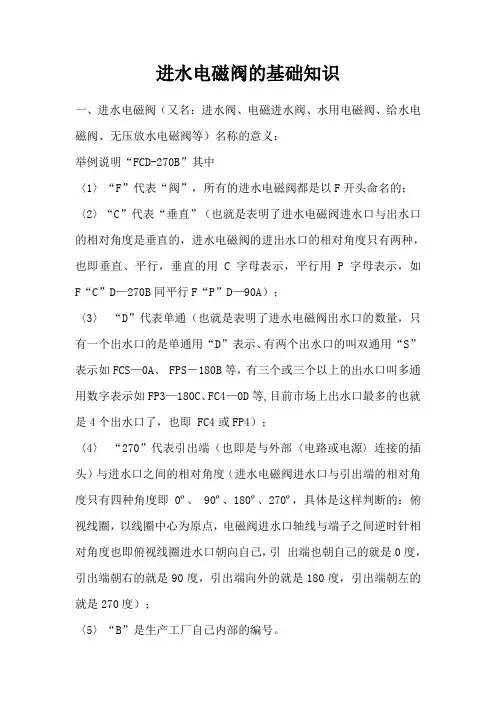

进水电磁阀的基础知识
进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。
）〈2〉动作压力范围：0.02~1.0Mpa（根据需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据需要而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

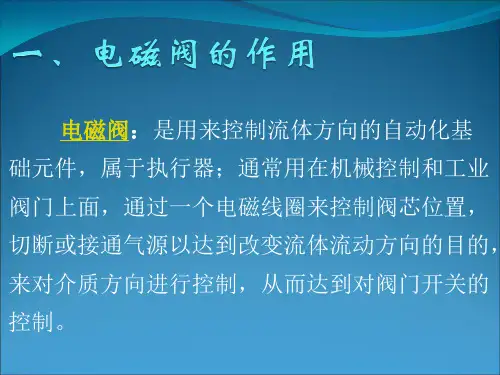

3、电磁阀基础知识解析
排除残压，气缸内仍会残留压
ＲＰ Ｒ
力。
3位5通电磁阀
ABR连接〔中泄式〕
AA侧側
ON
ポ接ー口トＡ
ポ接ー口トＢ
B側
B侧 OFF
A侧通电时
排气口 压力口 排排气気口口 圧力口 排気口
R
P
R
OFF
ON
Ｂ側通電時
B侧通电时
OFF
OFF
非通電時
不通电时
AB
R
R
排出气缸与电磁阀之间的空气。
停止后气缸可在外力作用下动 作。因此在容易出现夹伤危险的 地方采取安全措施等。
电磁阀分单电控和双电控，电压分220V、110V、24V； 电磁阀分防爆和不防爆。
按通口数分类
换向阀的切换通口包括入口、出口和排气口。通常根据使用目的选择换向 阀的通口 数。
1）二通阀 2）三通阀
3）五通阀
常断
A
P
A
P
常断 P
A
AR
RP
分配 阀
A2 A1
A1 A2
P
P AB
RA B R
常通
A
P
A
P
时阀门开启, 通电时,阀门关闭。
2、先导式电磁阀
特点： 功率消耗低、通径较大, 而结构简单、安
装方向任意, 但只能用于电磁阀两端有一定压 差的场合。
电磁阀由先导阀与主阀组成, 两者有通道联系着, 如 图:
当电磁线圈通电, 动铁芯与静铁芯吸合而导阀孔①开 放, 阀芯背腔②的压力通过导阀孔①流向出口, 此时阀芯 背腔②的压力低于进口侧的压力, 利用压差使得阀芯脱 离主阀座③, 介质从进口流向出口。当线圈断电, 动铁芯 与静铁芯脱离, 关闭了导阀孔①, 阀芯背腔②压力受进口 侧压力关闭了导阀孔①, 阀芯背腔②

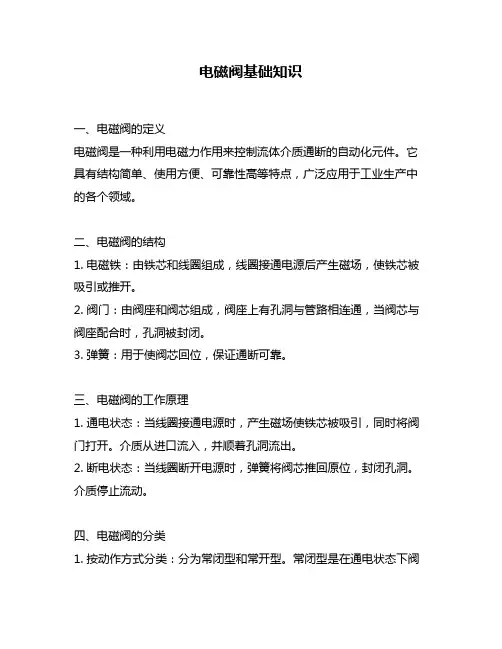

电磁阀基础知识
电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。
它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。
二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。
2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。
3. 弹簧：用于使阀芯回位，保证通断可靠。
三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。
介质从进口流入，并顺着孔洞流出。
2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。
介质停止流动。
四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。
常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。
2. 按结构分类：分为直动式和导向式。
直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。
3. 按介质分类：分为气体电磁阀和液体电磁阀。
气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。
五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。
2. 生活中的家用洗衣机、空调等家电产品中。
3. 农业灌溉系统中，如喷灌机等。
六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。
2. 根据需要选择合适的通径大小。
3. 注意线圈工作电压和频率是否符合要求。
七、维护保养1. 定期检查电磁阀的工作状态和密封性能。
2. 清洗阀门和阀座，避免堵塞。
3. 定期更换弹簧，保证弹簧的弹性。
八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。
2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。
3. 线圈损坏：需要更换线圈。

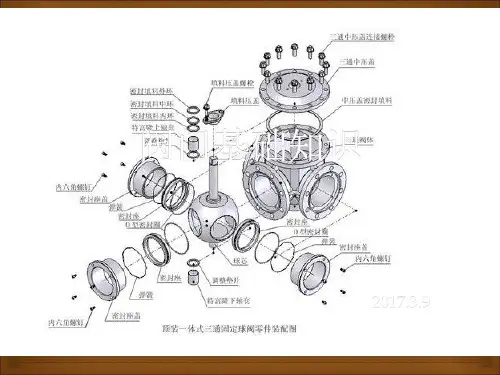

阀门基础知识31510
五、按照结构特征分类 1、截门形：关闭件沿发作中心线移动。
2、闸门形：关闭件沿垂直于阀座中心线的方向移动。 3、旋塞和球形：关闭件是柱塞、锥塞或球体，围绕本身的轴线旋 转。 4、旋启形：关闭件围绕阀座处的轴线旋转。 5、蝶形：关闭件的圆盘围绕阀座内的轴线旋转（中线式）围绕阀座外 的轴线旋转（偏心式）的结构。 6、滑阀形：关闭件在垂直于通道的方向上滑动。
CL1500 CL2500 CL3500 CL4500
公称压力（bar） PN260 PN420 PN560 PN760
阀门的公称压力系列（GB/T1048-2005）对照表
DIN系列（MPa） PN2.5 PN6
PN10
PN16
PN25
PN40
ANSI系列（bar） PN20
PN50
PN110 PN150 PN260 PN420
10
六、按阀体材料分类 (1)非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。
(2)金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、 钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢 阀门。 (3)金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀 门。
11
七、按照结构原理分
1、闸阀：启闭件（闸板）由阀杆带动，沿阀座（密封面）作直线升降运动的阀门。 2、蝶阀：启闭件（蝶板）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
5、承压件：能承受管道介质压力，避免介 质泄放到外界的零件。
14 6、控压件：用来阻止或允许介质流动的零 件。
二、阀门的基本结构名称 1、阀体：与管道（或设备）
直接连接，构成介质流通流道 的零件。
2、壳体：与介质直接接触的 承压部件。
3、阀盖：与阀体相连接与阀 体（或通过其他零件，如隔膜 等）构成压力腔的主要零件。
各类电磁阀结构及工作原理详解
各类电磁阀结构及工作原理详解电磁阀是一种常见的自动控制元件，广泛应用于工业领域。
它通过电磁力控制阀门的开启和关闭，实现液体或气体的流量控制。
根据不同的结构和工作原理，电磁阀可以分为多种类型。
下面将详细介绍几种常见的电磁阀结构及工作原理。
1.直动式电磁阀：直动式电磁阀是最常见的一种电磁阀。
它的结构简单，由阀体、阀芯、电磁线圈和弹簧组成。
当线圈通电时，电磁力使得阀芯克服弹簧力，向下移动，开启阀门；当线圈断电时，弹簧力使得阀芯向上移动，关闭阀门。
这种电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。
2.继电式电磁阀：继电式电磁阀是一种利用阀芯的动作来控制阀门开启和关闭的电磁阀。
它的结构相对复杂，由电磁铁、阀体、阀芯和辅助阀等组成。
当电磁铁通电时，产生磁力将阀芯吸引，阀芯与阀体之间的密封断开，实现阀门的开启；当电磁铁断电时，阀芯受到辅助阀的作用，通过压力差将阀芯弹回原位，实现阀门的关闭。
继电式电磁阀结构复杂，但具有灵活的控制方式和快速的响应时间，广泛应用于高速运动系统中。
3.比例式电磁阀：比例式电磁阀是一种利用电磁力的大小来控制阀门开度的电磁阀。
它的结构类似于直动式电磁阀，由阀体、阀芯、电磁线圈和弹簧组成。
不同的是，比例式电磁阀通过改变线圈电流的大小来改变电磁力的大小，进而实现阀门开度的调节。
比例式电磁阀具有精确的控制性能和稳定的工作特性，广泛应用于流量调节和压力控制系统中。
4.膜片式电磁阀：膜片式电磁阀是一种利用膜片的弯曲来控制阀门开启和关闭的电磁阀。
它的结构简单，由阀体、膜片、电磁线圈和弹簧组成。
当线圈通电时，电磁力使得膜片弯曲，开启阀门；当线圈断电时，弹簧力使得膜片恢复原状，关闭阀门。
膜片式电磁阀结构简单、可靠性高，适用于高粘度流体和腐蚀介质的控制。
以上是几种常见的电磁阀结构及工作原理的详细介绍。
不同的电磁阀适用于不同的工业场景，根据实际需求选择合适的电磁阀可以提高系统的自动化控制效率和可靠性。
电磁阀拆解和详解PPT幻灯片课件
1
2
3
一.电磁阀的作用与原理 二.电磁阀的功能 三.电磁阀结构 四.电磁阀图形符号 五.电磁阀分类 六.电磁阀的应用 七.电磁阀使用和维修 八.电磁阀故障分析与排除方法
4
电磁阀：是用来控制流体方向的自动化基 础元件，属于执行器；通常用在机械控制和工业 阀门上面，通过一个电磁线圈来控制阀芯位置， 切断或接通气源以达到改变流体流动方向的目的， 来对介质方向进行控制，从而达到对阀门开关的 控制。
线 圈
通电时
阀门
复位 弹簧
10
11
SMCSMCSMCSMC（中国）有限公司无锡 营业所（中国）有限公司无锡营业所（ 中国）有限公司无锡营业所（中国 ）有限公司无锡营业所
12及图形符号
A
AB
P 2位2通
A
AB
RP 2位4通
EA P EB 3位5通中间封闭式
AB
PR 2位3通 常闭（NC）
2通阀
3通阀
5通阀
单电磁线 圈
双电磁线 圈
25
不通O电F时F 线圈
ポ接ー口 A
ポ接Bー口
线轴
复位力（弹簧、空气等）通 常 作用于阀体。
阀的原始位（不通电时）是 固定的。
通电O时N
排排気气口口 圧压力力口 排排気气 口
R 口口
R
P
復帰ス复位プ弹リ簧ング
※解除通电，则自动回到初 始状态。
26
※初始状态不确定。〔不通电时，
电磁阀有几个气路就是几通，阀芯有几种位置就是几位， 如：2位3通、2位4通、2位5通、3位5通等；
电磁阀分单电控和双电控，电压分220V、110V、24V； 电磁阀分防爆和不防爆。
小便池电磁阀工作原理
小便池电磁阀工作原理小便池电磁阀是一种常见的自动控制装置，它可以根据信号控制水流的开关，从而实现自动冲水的功能。
在了解小便池电磁阀的工作原理之前，我们首先需要了解一些基础知识。
首先，小便池电磁阀是由电磁铁和阀体两部分组成的。
电磁铁是通过电流在线圈中产生磁场，从而吸引阀芯，使阀芯打开或关闭，控制水流的通断。
阀体则是水流的通道，通过控制阀芯的开关来实现水流的控制。
其次，小便池电磁阀的工作原理是基于电磁感应的。
当电流通过电磁铁的线圈时，会在线圈周围产生一个磁场，这个磁场会使得电磁铁上的铁芯受到吸引力，从而使阀芯打开，水流通过阀体进入小便池。
当电流停止时，磁场消失，铁芯也就不再受到吸引力，阀芯关闭，水流停止。
另外，小便池电磁阀的工作原理还涉及到控制电路。
控制电路会根据一定的信号来控制电磁铁的通断，从而控制阀芯的开关。
这个信号可以是人工按下冲水按钮，也可以是传感器检测到水位低于一定程度时发出的信号。
无论是哪种信号，都会被控制电路接收并处理，最终控制电磁阀的工作。
总的来说，小便池电磁阀的工作原理是通过电磁感应和控制电路来实现的。
当有信号输入时，控制电路会使电磁铁通电，产生磁场，从而控制阀芯的开关，实现水流的控制。
这种自动化的设计不仅方便了人们的生活，也提高了水资源的利用效率。
在使用小便池电磁阀时，需要注意定期检查电磁铁和阀体的工作状态，保持清洁和良好的连接，以确保其正常工作。
另外，也要注意防止电磁铁受潮和损坏，避免因此造成水流无法控制的情况发生。
总之，小便池电磁阀作为一种自动控制装置，在实现自动冲水的功能上发挥着重要作用。
通过了解其工作原理，我们可以更好地使用和维护小便池电磁阀，确保其长期稳定地发挥作用。
进水电磁阀的基础知识
进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。
）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
电磁阀
电磁阀在选型时的注意事项
一：适用性
管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。 电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。 工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系
电磁阀基础知识
S03E1 Jack Deng 09.03
电磁阀基础知识
电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断 电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。
电磁阀的电磁部件由静铁芯、动铁芯、线圈等部件组成々阀体部分由滑阀芯、滑
阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中， 构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位二通、二位三通 等。所谓二位，对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开 和关当有电流通过线圈时，产生励磁作用，固定铁芯吸合动铁芯，动铁芯带动滑 阀芯并压缩弹簧，改变了滑阀芯的位置，从而改变了流体的方向。当线圈失电时， 依靠弹簧的弹力推动滑阀芯，顶回动铁芯，使流体按原来的方向流动。
列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压
差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都 是单向工作，因此要注意是否有反压差，如有安装止回阀。 流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度 要好。 注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装 旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。 注意环境温度对电磁阀的影响 电源电流和消耗功率应根据输出容量选取，电源电压一般允许±10%左右， 必须注意交流起动时VA值较高。
电磁阀结构原理以及选型原则
电磁阀结构原理以及选型原则
电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
电磁阀的结构原理
1.阀体
2.进气口
3.出气口
4.导线
5.柱塞
电磁阀原理上分为三大类：直动式、分步直动式、先导式。
而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
一直动式电磁阀
有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
结构简单，动作可靠，在零压差和微真空下正常工作。
常开型正好相反。
如小于φ6流量通径的电磁阀。
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二分步直动式电磁阀
这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。
当线圈断电时电磁力消失，此时。
快关电磁阀工作原理
快关电磁阀工作原理《快关电磁阀工作原理》1. 引言嘿，你有没有想过，在一些大型的机械设备或者复杂的管道系统里，有些时候需要快速地控制流体的流动，就像你想立刻截断水流或者让气流停止，这时候靠普通的阀门可就有点力不从心了。
那怎么办呢？今天呀，咱们就来好好了解一下快关电磁阀的工作原理，从基础概念到实际应用，还会聊聊常见的问题和误解，最后再看看相关的延伸知识，让你对它有个全方位的认识。
2. 核心原理2.1基本概念与理论背景快关电磁阀呢，从名字就能看出个大概。
“电磁”说明它是靠电磁力来工作的。
这电磁力的概念可是来源于电磁学这个大的理论体系。
早在19世纪，科学家们就对电磁现象有了深入的研究，像法拉第发现电磁感应现象等，这些理论为电磁阀的发展奠定了基础。
简单来说，电磁阀就是一种利用电磁力来控制阀门开闭的装置。
而快关电磁阀呢，就是在这个基础上，特别强调它能够快速地实现阀门关闭这个动作。
它主要由电磁部分和阀门部分组成。
电磁部分就像是阀门的大脑，负责发出指令，阀门部分则是执行这个指令的手脚。
2.2运行机制与过程分析咱们来详细说说它的工作过程。
当给快关电磁阀通电的时候，电流通过电磁线圈。
你可以把电磁线圈想象成一个小小的魔法圈，电流就像魔法能量。
这个电流一通过，就会在周围产生一个磁场。
这个磁场可就厉害了，它会吸引电磁阀里面的铁芯。
铁芯呢，就像一个听话的小铁球，被磁场吸引着就开始移动。
铁芯和阀门的阀芯是连接在一起的。
所以铁芯一动，阀芯也跟着动。
如果是常开型的快关电磁阀，在没通电的时候阀门是开着的，一旦通电，阀芯就被铁芯拉动，快速地堵住阀门的通道，这样流体就不能通过了，实现了快速关闭的效果。
如果是常闭型的呢，没通电时阀门是关闭的，通电后铁芯拉动阀芯，阀门就打开了。
打个比方吧，就像家里的灯开关。
你按一下开关（相当于给电磁阀通电），灯就亮或者灭（阀门就开或者关），只不过快关电磁阀这个动作是非常迅速的。
3. 理论与实际应用3.1日常生活中的实际应用在咱们日常生活中，快关电磁阀的应用可不少。
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
进水电磁阀基础知识
进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“F C D-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。
）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85% 进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5SON、5SOFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
ZETA阀门基础知识及配置
