固定分隔式低压开关柜技术要点
固定分隔式低压开关柜技术要点
(1)设计紧凑，能以较小的空间容纳较多的功能单元。
(2)装置的基本骨架为C型开口型材组装的模数化结构。C型材模数单位E=25mm。
(3)由镀锌薄钢板和绝缘板分隔成母线室、电缆室和各功能单元室。
(4)可按方案变化需要灵活组装成不同的结构形式。
(5)所有分支母线和元件之间的连接采用铜排硬连接。
使用环境
b)根据系统容量和开关大小，柜体基本尺寸：
宽度有300mm、400mm、600mm、800mm四种；深度有800mm、1000mm二种；高度为2200mm。
4.3功能单元的门，均装有机械联锁机构，提高了防触电的安全性。
4.4所有电器元件均固定安装在功能单元内，而主要的元件（断路器）均采 用抽出式或插入式，从而便于维护和检修。
4.5柜体xx与GCK-
0.4低压抽出式开关柜一致时，可以交叉安装使用。
GLL型分隔固定式低压开关柜主要技术参数表额定工作电压 额定绝缘电压
MD200固定分隔式低压开关柜
产品概述
MD200低压成套装置是德赛公司在大量的生产实践基础上并结合ABB MD190'安亚”柜及国内外其它低压成套装置的共同特点自行开发和设计的一种 新型控制柜。
本装置符合IEC439-1 VDE0660第五部分和GB7251-1997《低压成套开关设 备》等相关要求。
蚀的场所。
技术参数
（1）额定绝缘电压660
（1000）VAC
（2）额定工作电压主电路380
（660）VAC
辅助电路
380、220、24VAC
220、110VDC
（3）额定频率50
（60）Hz
（4）水平母线额定电流＜4000A
（5）垂直母线额定电流1000 A
低压开关柜设备的技术要求
低压开关柜设备的技术要求首先，低压开关柜设备应具备可靠的操作和控制能力。
这包括设备的控制电路和操作机构的设计，确保用户能够方便地对设备进行操作和控制。
同时，设备应配备可靠的信号指示装置和保护功能，可以实时监测设备的运行状态，并及时报警或采取保护措施，以避免事故发生。
其次，低压开关柜设备的设计应满足电气安全要求。
设备应符合国家和行业的有关标准和规范，具备良好的绝缘性能，防止电弧和短路事故的发生。
设备的接触件和导电部件应采用高质量的材料制造，确保电阻小、导电性能好，并且具备耐高温、耐腐蚀等特性。
第三，低压开关柜设备的散热和通风设计至关重要。
由于设备长时间工作会产生大量的热量，如果不能及时散热，会导致设备温度过高，从而影响设备的性能和寿命。
因此，设备应设计合理的散热结构和通风系统，确保设备能够良好地散热，并且避免积尘和异物进入设备内部。
另外，低压开关柜设备的可靠性和稳定性也是关键要求之一、设备应具备良好的机械强度和质量稳定性，能够承受一定的外部压力和振动，并且在恶劣环境下仍能正常工作。
设备的接线和配线应规范、牢固，接触过程中不应有松动和接触不良现象。
此外，低压开关柜设备的维护和保养要求也需要充分考虑。
设备应提供方便的检修和维护通道，便于人员对设备进行检修和维护。
设备的关键部件应具备易于更换和维修的特性，以降低故障处理的成本和周期。
同时，设备应提供详细的使用说明和维护手册，向用户提供相关的技术支持和培训。
最后，低压开关柜设备的环保性能也需要重视。
设备在设计和使用过程中应尽量减少环境污染，符合国家和行业的环保要求。
在设备设计和制造过程中，应采用环保材料和工艺，减少有害物质的使用和排放。
在日常使用和维护过程中，应加强对设备的管理和保养，减少对环境的影响。
综上所述，低压开关柜设备的技术要求主要包括可靠的操作和控制能力、电气安全要求、良好的散热和通风设计、可靠性和稳定性、方便的维护和保养要求，以及良好的环保性能。
几种固定分隔式低压开关柜的对比分析

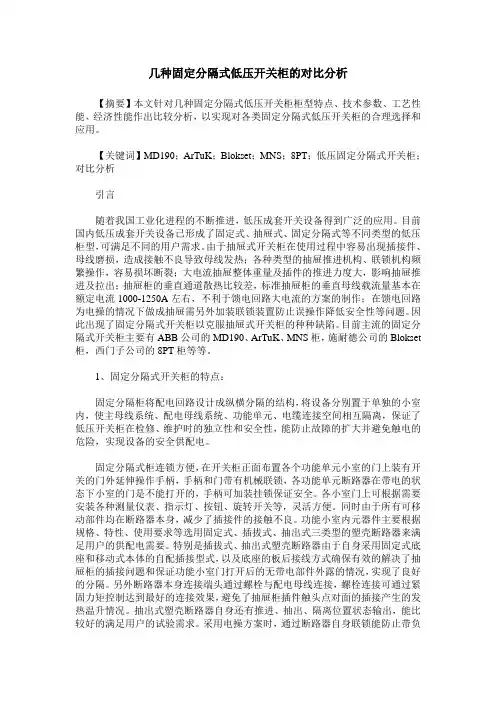

几种固定分隔式低压开关柜的对比分析【摘要】本文针对几种固定分隔式低压开关柜柜型特点、技术参数、工艺性能、经济性能作出比较分析，以实现对各类固定分隔式低压开关柜的合理选择和应用。
【关键词】MD190；ArTuK；Blokset；MNS；8PT；低压固定分隔式开关柜；对比分析引言随着我国工业化进程的不断推进，低压成套开关设备得到广泛的应用。
目前国内低压成套开关设备已形成了固定式、抽屉式、固定分隔式等不同类型的低压柜型，可满足不同的用户需求。
由于抽屉式开关柜在使用过程中容易出现插接件、母线磨损，造成接触不良导致母线发热；各种类型的抽屉推进机构、联锁机构频繁操作，容易损坏断裂；大电流抽屉整体重量及插件的推进力度大，影响抽屉推进及拉出；抽屉柜的垂直通道散热比较差，标准抽屉柜的垂直母线载流量基本在额定电流1000-1250A左右，不利于馈电回路大电流的方案的制作；在馈电回路为电操的情况下做成抽屉需另外加装联锁装置防止误操作降低安全性等问题。
因此出现了固定分隔式开关柜以克服抽屉式开关柜的种种缺陷。
目前主流的固定分隔式开关柜主要有ABB公司的MD190、ArTuK、MNS柜，施耐德公司的Blokset 柜，西门子公司的8PT柜等等。
1、固定分隔式开关柜的特点：固定分隔柜将配电回路设计成纵横分隔的结构，将设备分别置于单独的小室内，使主母线系统、配电母线系统、功能单元、电缆连接空间相互隔离，保证了低压开关柜在检修、维护时的独立性和安全性，能防止故障的扩大并避免触电的危险，实现设备的安全供配电。
固定分隔式柜连锁方便，在开关柜正面布置各个功能单元小室的门上装有开关的门外延伸操作手柄，手柄和门带有机械联锁，各功能单元断路器在带电的状态下小室的门是不能打开的，手柄可加装挂锁保证安全。
各小室门上可根据需要安装各种测量仪表、指示灯、按钮、旋转开关等，灵活方便。
同时由于所有可移动部件均在断路器本身，减少了插接件的接触不良。
功能小室内元器件主要根据规格、特性、使用要求等选用固定式、插拔式、抽出式三类型的塑壳断路器来满足用户的供配电需要。
GCS,低压固定分隔式开关柜
GCS低压固定分隔式产品技术说明一、概述GCS型低压固定分隔式开关柜（以下简称装置）是我公司在抽出式开关柜基础上根据用户配电方案的特殊要求及工程适用性而开发研制的具有国内先进水平的低压成套开关设备。
该装置适用交流50~60HZ、额定电压660V及以下系统，用于发电、输电、电能转换和电能消耗设备的一般控制。
该装置通过了国家低压电控设备质量监督检验测试中心5000A的型式试验内部故障燃弧试验和省级鉴定，具有大批量的生产能力。
二、技术参数该装置符合IEC60439-1、《低压成套开关设备和控制设备》、JB/T9661-1999《低压抽出式成套开关设备》及GB/T9466《低压成套开关设备基本试验方法》、IEC1641《封闭三、性能特点装置的基本框架为组合装配结构，采用标准型材组装,框架材料选用冷轧板加工制作组装而成。
1、类型按用途可以分为动力配电中心（PC柜）和电动机控制中心(MCC柜)；按安装方式分离墙和靠墙安装两种；按操作分为单面操作和双面操作两种；按结构形式分侧出线和后出线两种。
2、柜体分区动力配电中心（PC）PC柜内划分成四个隔室：水平母线隔室：在柜顶部功能单元隔室：在柜前右边电缆隔室：在柜后部减压通道：母线隔室前部GCS固定分隔式开关柜为3b分隔方式主要体现在主元器件隔室，二次元件隔室及电缆与母线连接隔室均为分隔的功能空间。
主次元件隔室位于柜前，电缆隔室位于柜后，母线隔室位于柜顶及柜侧中部，专业的散热、减压通道位于母线隔室前部。
为实现3b分隔的主要措施：a.每个功能单元隔室采用单独封闭；b.水平母线隔室与功能单元隔室、电缆隔室之间用金属板分隔；c.二次元件隔室与主元件隔室之间用金属板分隔；d.功能单元室与垂直母线室、释压通道均采用金属板或绝缘板进行分隔,功能单元室与释压通道之间的隔板上对应装有活门，当功能单元室发生引弧时，活门打开，释压通道开通，从而将电弧限制在功能隔室或发生电弧的位置，保证一个单元发生故障时，电弧不会扩展影响到其它单元。
DL04-低压柜技术规格书(2019.5.31)

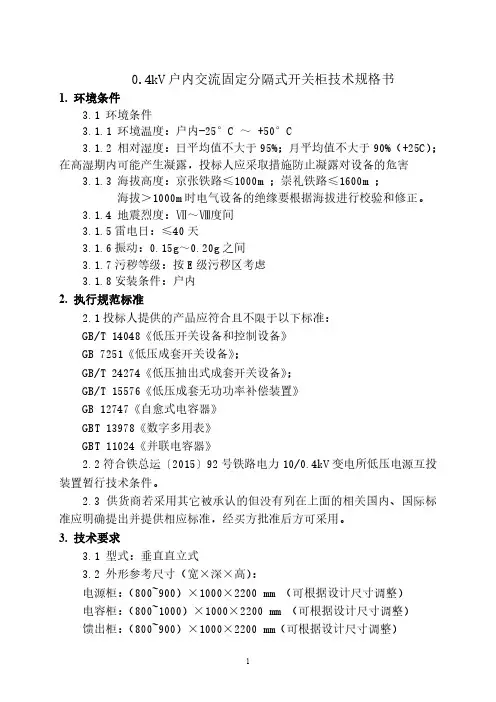

以 上 变 压 器 开 关 的 极 限 分 段 能 力 不 低 于 70kA 。 塑 壳 式 断 路 器 应 选 用
ABB/Tmax、施耐德/NSX 且其整定值可以调整。主要技术参数如下
额定电流（A）
≤100
160
250
400
630
额定工作电压（V）
400
额定绝缘电压（V）
750
极数
3 极；4 极
额定极限短路分断能力（kA） A≥50
用过程中不会因振动而松动。 3.5.8.4 控制器外壳应有足够的机械强度，应承受使用和搬运过程中
受到机械力。外壳防护等级不应小于IP40。当控制器采用金属外壳时,应提 供接地端子,并应设有明显的接地标志。
3.5.8.5 控制器电源及电压模拟量输入端应设有或外接短路保护器 件。在发生内部故障时，该保护应可靠动作。
极数
第四极额定电流（A）
额定极限短路分断能力（kA）
额定运行短路分断能力 AC50Hz O-CO-CO（kA）
额定关合短路电流（kA 峰值）
额定短时耐受电流（kA）1（ms）
机械寿命（CO 循环）×1000 次
有维护
免维护电气寿命（CO 循环）×1000 次
安装形式
电动操作机构
象。如进行加速试验，允许把试验电压提高 10%而试验时间缩短为 1s
介质耐压试验设备应保证电压波形为正弦波，频率为 50HZ 且容量足够，
试验设备额定容量为每 1000V 试验电压应不小于 0.5kVA
3.5.1.5 电气间隙：10mm
3.5.1.6 爬电距离：12mm
3.5.1.7 柜体选型采用 ABB MNS2.0、施耐德 Blokset(原厂授权柜，授
低压配电柜技术要求

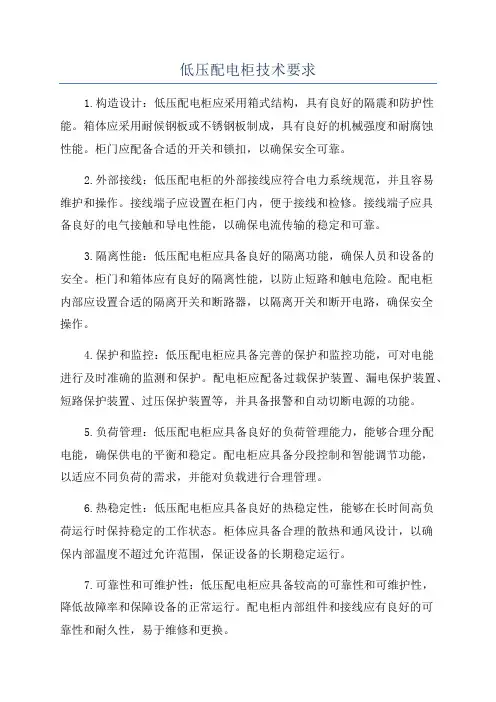

低压配电柜技术要求1.构造设计：低压配电柜应采用箱式结构，具有良好的隔震和防护性能。
箱体应采用耐候钢板或不锈钢板制成，具有良好的机械强度和耐腐蚀性能。
柜门应配备合适的开关和锁扣，以确保安全可靠。
2.外部接线：低压配电柜的外部接线应符合电力系统规范，并且容易维护和操作。
接线端子应设置在柜门内，便于接线和检修。
接线端子应具备良好的电气接触和导电性能，以确保电流传输的稳定和可靠。
3.隔离性能：低压配电柜应具备良好的隔离功能，确保人员和设备的安全。
柜门和箱体应有良好的隔离性能，以防止短路和触电危险。
配电柜内部应设置合适的隔离开关和断路器，以隔离开关和断开电路，确保安全操作。
4.保护和监控：低压配电柜应具备完善的保护和监控功能，可对电能进行及时准确的监测和保护。
配电柜应配备过载保护装置、漏电保护装置、短路保护装置、过压保护装置等，并具备报警和自动切断电源的功能。
5.负荷管理：低压配电柜应具备良好的负荷管理能力，能够合理分配电能，确保供电的平衡和稳定。
配电柜应具备分段控制和智能调节功能，以适应不同负荷的需求，并能对负载进行合理管理。
6.热稳定性：低压配电柜应具备良好的热稳定性，能够在长时间高负荷运行时保持稳定的工作状态。
柜体应具备合理的散热和通风设计，以确保内部温度不超过允许范围，保证设备的长期稳定运行。
7.可靠性和可维护性：低压配电柜应具备较高的可靠性和可维护性，降低故障率和保障设备的正常运行。
配电柜内部组件和接线应有良好的可靠性和耐久性，易于维修和更换。
总之，低压配电柜应具备良好的构造设计、外部接线、隔离性能、保护和监控、负荷管理、热稳定性、可靠性和可维护性等技术要求。
只有满足这些要求，配电柜才能保证电力供应的稳定和可靠。
固定分隔式低压开关柜的柜体设计
固定分隔式低压开关柜的柜体设计摘要：随着经济和科技水平的快速发展，电力行业发展也十分快速。
结合固定分隔式低压开关柜的基本结构和用户的不同配电需求，对固定分隔式低压开关柜的柜体进行设计，其馈线柜结构为设计重点。
设计完成的固定分隔式低压开关柜柜体满足使用要求，值得推广。
引言随着国内电力系统的不断发展，低压成套开关设备的种类越来越多，且功能不一。
固定分隔式开关柜作为其中一种类型，其各个配电回路的设备分隔在单独小室内，使得主母线系统、配电母线系统、功能单元、电缆连接空间互相隔离，保证了低压开关柜在检修、维护时的独立性和安全性，能防止故障的扩大并避免触电的危险，实现设备的安全供配电。
固定分隔式低压开关柜克服了固定式和抽屉式开关柜的种种缺陷，应用越来越广泛。
目前国内外主流的几种固定分隔式开关柜主要有ArTu、MDmax、MLSD柜等，在整体制造、采购的成本上较高。
本次设计的柜体为抽屉柜（GCK）的框架改型，采用标准型材，结合固定分隔柜的特点，合理化结构方案，可降低成本，更加符合市场需求。
1基本结构1.1材料选择框体骨架选用2mm敷铝锌钢板（硅铝合金镀层的钢板），比普通的需经表面电镀或涂覆的钢板具有更高的耐腐蚀性和更短的生产周期，因此在强度和经济性上都有优越性。
侧板、隔板、通风散热板等非承载力钣金件可选用1.5mm敷铝锌钢板或镀锌钢板。
面板为了更可靠的接地保护连续性，选用优质1.5mm冷轧钢板，在数控加工焊接成型后需经酸洗、磷化处理后静电喷塑。
通风散热栅、门锁铰链、断路器操作机构等可选购相应的低压开关柜配件，一般国内市场上均有销售。
1.2拼装方式柜体基础框架采用C型立柱型材和特殊设计的G型横框，在C型立柱内侧垫有5孔压板，通过螺栓及自攻螺钉拼装而成，框架侧边装有自攻螺钉固定的三角加强板，可有效保证骨架三方向连接及强度，且整体配合良好。
1.3结构尺寸根据不同用户配电方案的要求，框体外形尺寸为（宽mm×深mm×高mm）400（600、800、1000）×600（800、1000）×2200。
固定分隔式低压开关柜的柜体设计
固定分隔式低压开关柜的柜体设计林腾腾（泉州亿兴电力有限公司，福建泉州362000）摘要：结合固定分隔式低压开关柜的基本结构和用户的不同配电需求，对固定分隔式低压开关柜的柜体进行设计，其馈线柜结构为设计重点。
设计完成的固定分隔式低压开关柜柜体满足使用要求，值得推广。
关键词：固定分隔式低压开关柜；柜体；设计中图分类号：TS914文献标识码：B DOI：10.16621/ki.issn1001-0599.2019.04D.590引言随着国内电力系统的不断发展，低压成套开关设备的种类越来越多，且功能不一。
固定分隔式开关柜作为其中一种类型，其各个配电回路的设备分隔在单独小室内，使得主母线系统、配电母线系统、功能单元、电缆连接空间互相隔离，保证了低压开关柜在检修、维护时的独立性和安全性，能防止故障的扩大并避免触电的危险，实现设备的安全供配电。
固定分隔式低压开关柜克服了固定式和抽屉式开关柜的种种缺陷，应用越来越广泛。
目前国内外主流的几种固定分隔式开关柜主要有ArTu、MDmax、MLSD柜等，在整体制造、采购的成本上较高。
本次设计的柜体为抽屉柜（GCK）的框架改型，采用标准型材，结合固定分隔柜的特点，合理化结构方案，可降低成本，更加符合市场需求。
1基本结构1.1材料选择框体骨架选用2mm敷铝锌钢板（硅铝合金镀层的钢板），比普通的需经表面电镀或涂覆的钢板具有更高的耐腐蚀性和更短的生产周期，因此在强度和经济性上都有优越性。
侧板、隔板、通风散热板等非承载力钣金件可选用1.5mm敷铝锌钢板或镀锌钢板。
面板为了更可靠的接地保护连续性，选用优质1.5mm冷轧钢板，在数控加工焊接成型后需经酸洗、磷化处理后静电喷塑。
通风散热栅、门锁铰链、断路器操作机构等可选购相应的低压开关柜配件，一般国内市场上均有销售。
1.2拼装方式柜体基础框架采用C型立柱型材和特殊设计的G型横框，在C型立柱内侧垫有5孔压板，通过螺栓及自攻螺钉拼装而成，框架侧边装有自攻螺钉固定的三角加强板，可有效保证骨架三方向连接及强度，且整体配合良好（图1）。
低压开关柜的技术规范
3.1.1.马达控制中心及低压开关柜3.1.1.1. 参考标准低压开关柜用于系统电压为1000V且中性点接地的网络中，故障遵照的标准如下：IEC60439 低压开关设备和控制设备组合装置IEC60529 外壳保护度(IP代码)IEC60073 人-机接口,标记和鉴别用的基本原理和安全原则.指示设备和调节器的编码原理IEC60947 低压开关设备和控制设备IEC60364-4 建筑物的电气设施GB7251－2005 低压成套开关设备和控制设备ZBK36001－89 低压抽出式成套开关设备3.1.1.2. 一般性说明低压开关柜应是金属全封闭抽屉式带有独立的隔离小室、包括母线区、电缆区、电器区、对每个隔室应留有适当的空间，便于进出电缆接线，扩展、固定件的维修及元件的调换。
柜功能小室和柜本体均可作分隔。
内部分隔须将电弧破坏性降低到最小程度。
低压开关柜为地面安装型，板前操作，电缆既可从后边进出，也可从侧面进出，低压开关柜应在最大短路故障时安全运行，并应有承受由此引起的电气，热及机械应力，在故障条件下所产生的气体通过压力释放口排放，压力释放口的位置不允许朝向操作人员。
每柜设有一块阻燃的高密度聚氨脂塑料功能板安装在主母线室与电器室之间，防止短路造成的事故，上下层抽屉间、小抽屉四周为阻燃塑料件，柜中塑料件是无卤素或不含CFC，它具有阻燃和自熄灭的特性。
采用标准模块设计可以组成不同方案的柜结构和抽屉单元。
抽屉单元都以200mm高度为基准，要确保相同功能的抽屉具有互换性。
低压系统短路电流能力80KA/4s。
额定电压380V 50HZ 相与相之间220V 50HZ 相对中性点之间额定电流1800~3200A绝缘额定电压1000V3.1.1.3. 马达控制中心的结构及制造要求A.制造要求所有马达控制中心和控制柜应符合本条款规定。
制造外壳及小室隔板采用不小于2.5mm厚的敷铝锌钢板，门板和面板由带树脂保护层的静电喷涂钢板组成。
低压开关柜设备的技术要求
低压开关柜设备的技术要求低压配电柜设备的技术要求1、设备的技术要求1.1低压配电柜采⽤国外先进的技术，⽽且结构合理、可靠性⾼、能耗低、⽆污染、操作保养和维护简便，该产品通过了国家主管部门颁发的CCC认证证书并完全满⾜相关标准要求。
1.2进出线⽅式：低压柜所有电缆进出现为下进下出，所有母线进出线为上进上出。
1.3柜体防护等级：IP301.4维护⽅式：低压柜能够进⾏双⾯维护1.5⽓候环境：满⾜深圳市⽓候环境要求1.6低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC 认证书，并满⾜相关标准要求。
框架断路器、塑壳断路器、接触器均选⽤西门⼦品牌。
对应型号应为：框架断路器：西门⼦进⼝品牌XXX系列；塑壳断路器：西门⼦进⼝品牌xxx系列。
1.7应急电源切换开关为四极开关。
1.8低压配电柜内⼆次元器件及导线均采⽤国家优质名牌，具有国家主管部门颁发的CCC认证证书。
1.9提供的断路器均按招标要求，提供断路器开、合、脱扣状态及电控脱扣辅助触点。
提供配电监测系统专⽤的接线端⼦排及柜内配线。
1.10系统⼆次线路可由我公司进⾏深化设计，并经设计院审核认可。
⼆次线路采⽤与主回路品牌相同的微型断路器保护。
2、配电柜的结构要求2.1选⽤的低压配电柜是低压交流固定分隔式开关柜，开关插⼊或抽出式结构：采⽤模数化组合设计，通⽤性强。
具有⾜够的动热稳定性；电⽓⽅案配置灵活。
柜体尺⼨和数量、排列⽅式应符合设计图要求，所有调整不得影响平⾯布置。
由框架、外壳、柜内功能单元室（含插⼊抽出式组件）、母线、保护线和中性线连接排、⾛线槽、电缆安装⽀件等组成。
柜体采⽤C型⾻架，优质敷铝锌板材，板材厚度不⼩于2.0毫⽶，且组装牢固；柜体的上下部应设有充分的通风散热孔装置。
2.2柜体的前后门及其外表⾯进⾏环氧粉末喷涂处理，喷涂厚度不⼩于50微⽶，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜⾊将会经业主确认。
所有柜内的零件、螺钉、电缆攀附的⽀架等均镀锌，并达到耐盐雾腐蚀的标准。
低压配电柜应把握的技术要求
低压配电柜应把握的技术要求低压配电柜应把握的技术要求引言：介绍了低压配电柜的分类、特点和功能，结合标准和实践，提出了选用低压配电柜时的应把握技术要点和要求。
变配电系统的新建或改造时，从图纸审核、技术交底、设备的安装和调试，直至竣工验收，发现一些用户对低压配电设备的结构特点及选用知识和要求了解甚少，设计图纸和技术要求存在诸多问题。
为了减少因设计、制造、安装到使用各个环节因低压配电柜的问题而影响平安运行、使用和效益的情况，应本着平安、合理、可靠、经济的原那么指导用户选用性价比拟高的低压配电柜，为用户供应平安、优质的电力。
一、低压配电柜的分类、特点和功能1.1分类低压配电柜根据其结构可分为抽屉式柜和固定式柜；根据其功能可分为：进线开关柜、联络开关柜、馈线开关柜、计量柜、无功功率补偿控制柜等；另外还可根据其安装场所和产品用途等进行分类，这里不一一详述。
现在国内低压配电柜产品主要有MNS、GCS、GCK、GGD 等，也有一些国外企业如：施耐德公司的PRISMA、BLOKSET系列低压配电柜。
本文主要从低压配电柜的结构上分析其适用范围和技术要求。
1.2特点GGD柜为固定式柜。
柜结构分母线室与配电室，因GGD柜框架与抽屉式柜一样采用模数化框架，故安装灵活，空间利用率大，其柜高、柜宽与抽屉式柜根本一致。
固定式柜一般选用固定式框架断路器、塑壳断路器，所以需在进线及馈线断路器前安装刀开关，以方便检修，因此固定式配电柜安装空间也相应减少。
1.3功能低压配电柜在电力系统中的作用是：开关、控制、监视、保护、隔离。
可以组装成动力单元、照明单元、电动机控制单元或以上二种的混合单元，或组成无功补偿单元，用于动力、动力中心、控制、控制中心、照明、无功补偿、箱式变电站、直流开关设备及母线干线系统。
二、低压配电柜产品选用的技术要点目前，低压配电柜型号、规格很多，如何从众多的低压配电柜中选择适宜的产品呢？笔者认为应把握以下几方面的问题：2.1低压配电柜的适用范围柜适用于住宅楼、工矿企业等。
GCS型低压配电柜解读
GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。
GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。
符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于40℃，不低于–5℃。
24小时内平均温度不得高于35℃超过时，需根据实际情况降容运行。
b)户内使用，使用地点的海拔不得超过2000m。
c)周围空气相对湿度，在最高温度为40℃时不超过50%,在较低温度时允许有较大的相对湿度,如20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。
4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流380（600）V辅助电路交流380、220V直流220、110V额定频率50（60）HZ水平母线额定电流≤3150A垂直母线额定电流1000A额定峰值耐受电流（0.1S）105、176KA额定短时耐受电流（1S）50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。
低压开关柜操作规程和注意事项通用
低压开关柜操作规程及注意事项警告请注意遵守本说明书和安全操作规程在本装置带电区内进行任何工作前必须切断电源●本开关柜的安装、运行和维护必须由专业电气工程技术人员来进行。
●请遵守有关标准和当地电力部门的作业规范和相应的安全操作规程。
●本产品为户内型配电装置，必须安装在适用电气设备运行的建筑物内。
●请不要在超过本开关柜铭牌所规定的额定技术参数条件下运行。
.●操作人员应负责对各种影响开关柜安全运行的操作及时作出正确的处理。
1、总则1.1 引用的标准所有设备符合下列标准：GB7251-2005 低压成套开关设备ZBK36001-89 低压抽出式成套开关设备IEC439 低压开关设备和控制设备成套装置IEC947 低压开关设备和控制设备1.2 使用条件正常使用条件最高环境温度：+40℃最低环境温度：-5℃日平均相对湿度：90%以下月平均相对湿度：90%以下开关柜安装场所的最高海拔高度2000m地震烈度不超过8度。
周围空气无腐蚀性或可燃性气体等明显污染。
特殊使用条件凡超过正常运行条件时由用户及制造厂进行协商来解决。
2、关柜的现场安装为了保证安装质量，开关柜的现场安装应在专职技术人员指导和监督下进行。
.2.1 安装现场的一般要求开关柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之后。
配电室应干燥、能上锁，且配备有通风装置。
穿墙孔和电力电缆、控制电缆的电缆沟槽等的准备工作必须做好。
配电室天花板的高度应不低于4000mm。
除了具有书面认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条件。
2.2 基础框架开关柜必须安装在预埋于配电室地板的基础框架之上。
为了使安装工作完美，敷设基础时，应遵守有关土建规定，尤其是本说明书中对基础直线和平面度的要求。
基础框架根据开关柜数量的多少确定所需个数。
基础框架通常由现场土建人员埋设。
基础框架的安装：●为了达到基础框架表面水平度，基础框架焊接部件，应按规定程序在预定连接点焊接。
GCS型低压配电柜要点
GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。
GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。
符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于40℃，不低于–5℃。
24小时内平均温度不得高于35℃超过时，需根据实际情况降容运行。
b)户内使用，使用地点的海拔不得超过2000m。
c)周围空气相对湿度，在最高温度为40℃时不超过50%,在较低温度时允许有较大的相对湿度,如20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。
4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流380（600）V辅助电路交流380、220V直流220、110V额定频率50（60）HZ水平母线额定电流≤3150A垂直母线额定电流1000A额定峰值耐受电流（0.1S）105、176KA额定短时耐受电流（1S）50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。
GCK(改)低压固定分隔式开关柜
GCK(改)低压固定分隔式开关柜技术性能、参数的描述一、用途GCK(改)低压固定分隔式开关柜适用于三相交流50、60HZ，额定电压660V，额定电流2500A及以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之用。
广泛应用于发电厂、变电站、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。
二、运行环境条件1、户内使用；2、海拔高度不超过2000m；3、最高环境温度不超过+40℃，最低环境温度不低于-5℃(室内)，不低于-10℃(室外)；4、最大日温差：15℃-25℃；5、相对湿度：90%(25℃)，50%(40℃)；6、应安装在无剧烈震动和冲击的场所，抗震烈度≤8度；且安装倾斜度不超过5°。
7、没有粉尘、腐蚀性气体或雨水侵入的场所。
三、设计引用标准IEC 60439 低压开关设备和控制设备成套装置IEC 144 低压开关柜和控制设备外壳的防护等级IEC 157-1 低压断路器IEC 269 低压熔断器IEC 298 额定电压1-72.5KV的交流金属全封闭开关设备的控制设备IEC 73 指示灯和按钮颜色IEC 86 基本环境试验GB 7251 低压成套开关设备和控制设备GB 997 电气结构安装形式GB 49421 电气设备保护等级JB/T 9661 低压抽出式成套开关设备四、电气性能额定绝缘电压AC660V额定工作电压AC380V水平母线额定电流2500A垂直母线额定电流1250A及以下控制电机最大容量320KW额定频率50HZ额定工频耐受电压（1min）2500V二次工频耐受电压（1min）1500V外壳防护等级IP30外形尺寸 (mm) 宽600（800,1000）×深1000(800)×高2200安装固定空间有效高度 1760 mm单元小室高度 220 440 660 mm五、结构性能1、基本结构1.1开关柜的基本柜架采用拼装组合式结构，采用型钢由螺栓互相坚固联接成基本柜架。
GGD低压固定式开关柜技术规范
GGD低压固定式开关柜技术规范一、概述1、GGD型交流低压开关柜是根据能源部、设计部门及广大电力用户的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。
2、本开关柜具有；配电方案灵活、组合方便、结构新颖、分断能力高、动热稳定好、防护等级高、系列性及实用性强等特点。
3、GGD开关柜适用于发电厂、变电站、各工矿企业等电力用户。
4、本技术规范引用了GGD型低压开关柜《技术条件》，并反映了我公司应标产品的实际水平。
5、本技术规范给出了GGD固定式开关柜的主要标准、性能参数、结构特点、配套元件等可考核的基本要素。
6、完全响应招标文件的要求。
本规范覆盖了招标书的技术要求，如有未述及的部分以招标文件的要求为准。
二、引用标准1、GB7251.1-2005 《低压成套开关设备和控制设备》2、GB1497-85 《低压电器基本标准》3、GB14048-2006 《低压开关设备和控制设备》4、GB3047.1-95 《面板、框架和柜的基本尺寸》5、GB2681-81 《电工成套装置中的导线颜色》6、GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》7、GB/3047.1-95 《面板、架和柜的基本尺寸系列》8、IEC60439-99 《低压成套开关设备和控制设备》9、IEC60529-89 《外壳防护等级的分类》10、GB191-2000 《包装、储运指示标志》11、GB13384-92 《机电产品包装通用技术条件》12、GB50054-95 《低压配电设计规范》13、GB9466-88 《低压成套开关设备基本试验方法》14、GB/T2900-2000 《电工术语》15、DJ8-79 《电力设备接地设计规程》三、使用环境条件1、海拔高度不得超过2000米。
2、使用环境温度：最高+40℃，最低-5℃(户外)。
3、环境相对湿度：日平均不大于95%，月平均不大于90%。
4、地震烈度为8度。
5、污秽等级：Ⅲ级。
固定分隔式低压开关柜的柜体设计何明华
固定分隔式低压开关柜的柜体设计何明华发表时间：2020-06-17T10:05:50.200Z 来源：《中国电业》2020年第5期作者：何明华[导读] 固定分隔式低压开关柜的整体结构需要符合居民的住宅配电需要，规划其柜体设计的详细内容摘要：固定分隔式低压开关柜的整体结构需要符合居民的住宅配电需要，规划其柜体设计的详细内容。
本文主要从固定分隔式低压开关柜的柜体设计进行分析，希望能够为今后的相关工作提供一些帮助。
关键词：固定分隔式低压开关柜；柜体；设计引言：在经济建设不断发展的今天，电力已经成为当今时代主要的生产力，低压开关设备也逐渐出现在居民的日常生活中，具有不同的功能。
固定分隔开关柜是低压开关设备的一种，其主要回路被各个小室分隔开来，将主母线、配电母线、功能回路等单元隔离，确保在各个部位运转的安全稳定，同时也能够为今后的低压开关柜维修工作打下铺垫，避免设备相互干扰。
固定分隔式低压开关柜和传统的开关柜相比有着明显的优势，因此在社会生产中逐渐推广开来。
本次结合抽屉柜的柜体，利用固定分隔式柜体作为主要框架，设计一款符合市场需要的固定分隔式低压开关柜。
1.基本结构1.1材料选取在固定分隔式低压开关柜柜体设计材料选取中，应该首先考虑的问题就是框架材料的选取，采用镀锌钢板，相比普通钢板而言，具有更强的耐腐蚀性和较短的生产工期，所以综合考虑经济效益和强度该种钢板具有很高的优势。
侧板和通风挡板等不需要高承受力的材料可以选取普通钢板。
整体面板为保证接地连续的效果，应该采用冷轧钢板，方便利用数控技术进行加工，焊接成功后通过酸性液体洗涤制作成喷塑。
其他材料可以在国内各大市场选购配件。
1.2拼装方法整个柜体的举出框架应该用C型立柱以及特殊加工的横框，立柱内部应该配备相应的压板，通过螺丝进行拼接。
框架结构要采用螺钉进行加强，确保整体框架的连接完整性和强度，达到良好的整体效果。
1.3结构尺寸按照居民不同配电方式的需求，选择不同框架外形结构的固定分隔式低压开关柜，并根据配电线路电流的大小，选取不同材质和功率的断路器，所以各组分之间的固定分隔高度应该安排在2分米到8分米之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运输和存储过程中的温度可在-25°C～+55°C范围之间，在短时间内(不超过2h)温度可达到+70°C。
4.结构特点简介
4.1框架的基本零件采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
4.2框体分为功能单元小室、水平母线小室、电缆小室，各小室之间采用钢板进行分隔。功能单元自身亦是相互隔离的，限制了事故影响范围。且顶盖板可开启，便于水平母线的安装。
（2）xx不得超过2000米。
（3）周围空气相对湿度在温度为40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%。
（4）装置安装时与垂直面的倾斜度不超过5%，且整组柜相对平整。
（5）装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐
蚀的场所。
技术参数
（1）额定绝缘电压660
（1）设计紧凑，能以较小的空间容纳较多的功能单元。
（2）装置的基本骨架为C型开口型材组装的模数化结构。C型材模数单位E=25mm。
（3）由镀锌薄钢板和绝缘板分隔成母线室、电缆室和各功能单元室。
（4）可按方案变化需要灵活组装成不同的结构形式。
（5）所有分支母线和元件之间的连接采用铜排硬连接。
使用环境
（1）周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不高于+35℃。
MD200固定分隔式低压开关柜
产品概述
MD200低压成套装置是德赛公司在大量的生产实践基础上并结合ABB MD190“安亚”柜及国内外其它低压成套装置的共同特点自行开发和设计的一种新型控制柜。
本装置符合IEC439-1，VDE0660第五部分和GB7251-1997《低压成套开关设备》等相关要求。
产品特点
额定电流水平母线
垂直母线
水平母线
垂直母线
水平母线
垂直母线VVAAkA
kA
kA
kA400
690
2500
100050
50105
105母线额定短时耐受电流（有效值1s）
母线额定峰值耐受电流
防护等级IP3ห้องสมุดไป่ตู้、IP4X
此柜的国家标准型号为GHK7。YDS型抽出式低压配电柜产品特点：
a)按使用类别可分为：
进线柜、馈电柜（PC）、电动机控制柜（MCC）和无功功率补偿柜。
3.使用条件
周围空气温度为-5°C～+40°C，且24h的平均值不超过+35°C(特殊订货的除外)；
安装地点的海拔不超过2000m；
空气相对湿度在最高温度为+40°C时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25°C，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；
b)根据系统容量和开关大小，柜体基本尺寸：
宽度有300mm、400mm、600mm、800mm四种；深度有800mm、1000mm二种；高度为2200mm。
c)水平母线为柜顶布置，本系列额定电流等级有：
1000A、1250A、
1600A、2000A和2500A。
d)馈电柜或电动机控制柜垂直母线额定电流等级有：
（1000）VAC
（2）额定工作电压主电路380
（660）VAC
辅助电路
380、220、24VAC
220、110 VDC
（3）额定频率50
（60）Hz
（4）水平母线额定电流≤4000 A
（5）垂直母线额定电流1000 A
（6）额定峰值耐受电流
（7）额定短时耐受电流秒
GLL型分隔固定式低压开关柜::产品说明::
m)外壳防护等级：
IP3X。
n)产品使用环境：
污染等级3。
o)可安装的断路器有：
框架式断路器：
AE、CW
1、HSW
1、F1S等系列产品。
塑壳式断路器：
D、NS、CM
1、HSM1等系列产品。
微型断路器：
DZ
47、NC100LS等系列产品。
p)可安装的接触器有：LC、B、
A、CJX1等系列产品。
q)可安装的隔离开关有：
QS
A、QP、GL等系列产品。
1.用途
国内外固定式低压开关GLKL–
0.4型分隔固定式低压开关柜，是根据柜技术水平及结构特点，由我公司自行设计和研制的。它适用于交流50Hz,额定工作电压为400V统中作为动力照明、电，工作电流为2500A及以下的电网内，用于发电、输电、配电系能转换、保护控制。
2.执行标准
本产品符合G
B7251.1-1997《低压成套开关设备和控制设备》的要求。
630A、1000A和1250A。
e)本系列产品母线容量及相应规格：
电流等级630A 800A 1000A 1250A 1600A 2000A 2500A
母排规格TMY 40×1050×10 50×1060×10 2(40×10)60×1080×10 2(50×10)80×100×102(60×10)100×10120×10 2(60×10)2(80×10) 2(100×10)2(120×10)
f)水平母排额定短时耐受电流能力：50kA。
g)馈电柜及控制柜垂直母线短时耐受电流能力：50kA。
h)进线柜中主开关的分断能力：50kA。
i)馈电柜及控制柜中保护开关的分断能力：50kA。
j)馈电柜及控制柜回路数：1～24个。
k)功能单元类型：
插拔式、可移式、抽屉式。
l)功能单元规格：
高度有240mm、400mm、420mm、900mm、960mm、1200mm。
4.3功能单元的门，均装有机械联锁机构，提高了防触电的安全性。
4.4所有电器元件均固定安装在功能单元内，而主要的元件（断路器）均采用抽出式或插入式，从而便于维护和检修。
4.5柜体xx与GCKL–
0.4低压抽出式开关柜一致时，可以交叉安装使用。
GLL型分隔固定式低压开关柜主要技术参数表额定工作电压
额定绝缘电压
