RZX消弧消谐选线装置和过电压保护装置
RZX消弧消谐选线装置和过电压保护装置
RZX消弧消谐选线装置及过电压保护装置一、产品概述RZX消弧消谐选线及过电压保护综合装置用于3～35KV三相非直接接地电力系统中，对各类过电压进行限制，以提高该类电网运行的安全性及供电的可靠性。
间歇性弧光接地的危害我国3～35KV（66KV）非直接接地的电网，发生单相金属性接地时，其余两相的对地电压将升高至线电压（Ul），因而这类电网的电气设备，如变压器、电压/电流互感器、断路器、电缆线路等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。
传统观念片面认为，3～35KV电网属于中压配电网，此类电网中内部过电压的幅值不高，所以危机电网绝缘安全的主要因素不因该是内部过电压，而是大气过电压。
因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压不起任何保护作用。
然而，随着电网的发展，架空线路逐渐被固体绝缘的电缆线路所取代。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇型弧光接地时产生的弧光接地过电压及由此而激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。
其中以单相弧光接地过电压最为严重。
现有运行规程规定，当非直接接地系统发生单相接地故障时，允许继续运行两小时，如经上级部门批准，还可以延长。
但规程对于“单相接地故障”的概念未作明确界定。
如果单相接地故障为金属性直接接地，则故障相对地电压降为零，其余两健全相的对地电压升高至线电压Ul，前面已指出，这类电网中的电气设备在正常情况下都能承受这种过压而不损坏。
但是，如果单相接地故障为弧光接地，则其过电压持续作用下，势必造成电气设备绝缘的积累性损伤，在健全相的绝缘薄弱环节造成对地击穿进而进发相同间短路事故。
目前国内为限制弧光接地过电压所采取的措施随着我国对城市及农村电网大规模的技术改造，城市10KV配电网已经向电缆化发展，城郊结合部及农村35KV（电容电流小于10A）、10KV（电容电流小于30A）电网也将进一步扩大。
消弧线圈和消弧消谐及过电压保护装置范文
消弧线圈和消弧消谐及过电压保护装置范文一、引言随着电力系统的发展，电力设备规模和电压等级不断提高，同时对设备运行的可靠性和安全性提出了更高的要求。
过电压将对电网设备和电源系统造成严重的损害，甚至会导致设备损坏或停机，给生产和生活带来严重的影响。
因此，过电压的保护成为电力系统中一个重要的研究领域。
消弧线圈和消弧消谐及过电压保护装置作为常用的过电压保护装置，在电力系统中有着广泛的应用。
二、消弧线圈消弧线圈是一种通过调整电路参数来减小或消除电流过零瞬间的过电压保护装置。
它是由一个带有磁芯的线圈和一个调节电阻组成。
消弧线圈通过将电感元件串联在电路中，使电流在达到零时产生电感电动势，从而阻止电流突变，减小或消除过电压。
消弧线圈通常通过选择合适的电感值来实现对电流突变的抑制。
在电流过零瞬间，消弧线圈产生的感应电动势与电路中的电感电势相互抵消，使电流突变减小。
消弧线圈还能阻止电压的突变，减小或消除过电压。
在电力系统中，消弧线圈常用于保护发电机、变压器等重要设备，以减小过电压对设备的损害。
消弧线圈的工作原理主要是利用电感元件在电流通过时产生的感应电动势来减小或消除电流突变。
通过选择合适的电感值和调节电阻，可以使电感电动势与电路中的电感电势相互抵消，达到抑制电流突变的目的。
消弧线圈减小或消除电流突变，从而减小或消除过电压。
三、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种能够同时实现对电流突变和谐振过电压的抑制的装置。
它是由一个消弧线圈和一个并联电容组成的。
消弧消谐及过电压保护装置通过调节电感元件的电感值和并联电容的容值来实现对电流突变和谐振过电压的控制。
在电流突变时，消弧消谐及过电压保护装置通过调节电感元件的电感值，使电感电动势与电路中的电感电势相互抵消，减小或消除电流突变。
在谐振过电压时，通过调节并联电容的容值，使电流通过消弧消谐及过电压保护装置时产生的谐振电动势与电路中的谐振电势相互抵消，减小或消除谐振过电压。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈和消弧消谐及过电压保护装置
消弧线圈是一种用于中高压开关设备的消弧装置。
它主要是通
过在漏电诊断时产生的电弧来产生电磁场，进而缩减电弧的能量，
从而实现消除电弧的目的。
在简单的说法中，消弧线圈通过在短时
间内制造一个强电磁场来利用电磁力作用于电弧上，将电弧进行熄灭。
消弧线圈一般都是用于交流系统或者直流系统中，以用于保护
电气设备以及电力系统的负载。
消弧线圈的原理是利用电磁感应所
产生的电磁力，来将电弧熄灭。
它的主要组成部分有铁芯、线圈和
电容器三个部分。
铁芯主要作用是将电弧线圈所产生的电磁力汇聚，从而减少浪费。
线圈则是核心的发电部分，它能够将电源产生的电
能转化为电磁能，实现消除电弧的目的。
电容器则是用来储存电能、调节电压和响应快的元器件，它能够辅助电弧线圈进行正常的工作。
消弧消谐及过电压保护装置则是一种用于保护负载免受过电压、过电流及电弧等等电力故障的装置。
它主要包括三个部分，分别是
消弧、消谐和过电压保护。
消弧主要是通过将变化的电流及电压转
化为一个稳定的电流来消除电弧。
消谐则是通过降低电路的谐波幅
值来实现保护负载和设备的目的。
过电压保护则是通过在电路中加
入熔丝、断路器、保险丝等等元器件，来实现保护设备和负载的目的。
消弧消谐及过电压保护装置能够有效保护负载免受因电路中出
现电气故障，而产生的电弧或者过电压等等的影响。
它广泛用于电
力系统、工厂机器装置、交通工具、石化油气行业等等领域。
1。

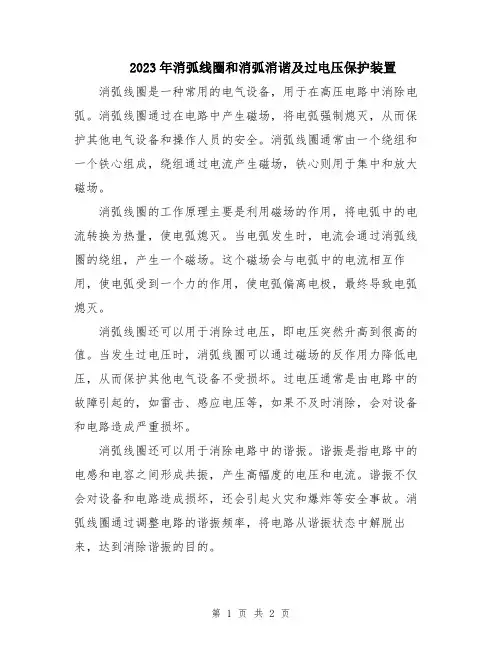

2023年消弧线圈和消弧消谐及过电压保护装置
2023年消弧线圈和消弧消谐及过电压保护装置消弧线圈是一种常用的电气设备，用于在高压电路中消除电弧。
消弧线圈通过在电路中产生磁场，将电弧强制熄灭，从而保护其他电气设备和操作人员的安全。
消弧线圈通常由一个绕组和一个铁心组成，绕组通过电流产生磁场，铁心则用于集中和放大磁场。
消弧线圈的工作原理主要是利用磁场的作用，将电弧中的电流转换为热量，使电弧熄灭。
当电弧发生时，电流会通过消弧线圈的绕组，产生一个磁场。
这个磁场会与电弧中的电流相互作用，使电弧受到一个力的作用，使电弧偏离电极，最终导致电弧熄灭。
消弧线圈还可以用于消除过电压，即电压突然升高到很高的值。
当发生过电压时，消弧线圈可以通过磁场的反作用力降低电压，从而保护其他电气设备不受损坏。
过电压通常是由电路中的故障引起的，如雷击、感应电压等，如果不及时消除，会对设备和电路造成严重损坏。
消弧线圈还可以用于消除电路中的谐振。
谐振是指电路中的电感和电容之间形成共振，产生高幅度的电压和电流。
谐振不仅会对设备和电路造成损坏，还会引起火灾和爆炸等安全事故。
消弧线圈通过调整电路的谐振频率，将电路从谐振状态中解脱出来，达到消除谐振的目的。
过电压保护装置是一种用于防止过电压的设备。
过电压是指电路中的电压突然升高到很高的值，可能对设备和电路造成损坏。
过电压保护装置可以通过吸收、抑制或分散过电压，达到保护设备和电路的目的。
过电压保护装置的工作原理主要是利用电阻、电容、电感等元件的特性，对过电压进行分散和吸收。
当电路中的电压升高到超过一定阈值时，过电压保护装置会自动启动，将过电压分散到地线或其他回路中，从而保护设备和电路。
过电压保护装置通常包括熔断器、放电管、放电电阻等组件。
熔断器用于在电路中过电压时断开电路，避免过电压对设备和电路造成损坏。
放电管则用于将过电压导向地线或其他回路中，将过电压分散。
总结而言，消弧线圈和过电压保护装置是两种常用的电气设备，用于保护其他电气设备和操作人员的安全。
消弧消谐
消弧消谐装置。
又名（微机消弧消谐选线及过电压保护装置），是电力行业中用于3-35KV 中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统中，能对系统中的各类过电压加以限制，有效地提高了系统运行安全性及供电可靠性。
2产生原因随着现在电网的发展，架空线路逐步被固体绝缘的电缆线路所取代是一种必然趋势。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，己成为这类电网安全运行的一大威胁，其中以单相弧光接地过电压最为严重。
弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。
同时由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。
再就是弧光接地产生的高幅值的过电压加剧了电缆等固体绝缘的积累性破坏甚至击穿放炮。
3主要部件柜体、微机控制器(核心装置，包含微机消谐装置，小电流选线等功能)、高压互感器中的PT、过电压保护器、熔断器、隔离开关、零序互感器等等。
4装置原理在系统3—35KV线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。
故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在倍的额定相电压，可以长时间安全运行（国家规程要求2小时）。
此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。
本装置中的微机消弧消谐控制器还设置了PT断线、装置故障报警等功能；当系统发生接地故障时可发出动作信号，显示故障性质（弧光接地或金属接地或谐振）并显示故障相别；本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。
5作用1.可在2个周波内熄灭弧光,有效地消除弧光接地过电压，从而可避免弧光接地引起的各种绝缘事故。
2.由于各类相对地及相对相之间的操作过电压均被限制到较低的水平，这就大大降低了激发铁磁谐振的可能性。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈和消弧消谐及过电压保护装置是现代电力系统中非常重要的设备。
它们在电力系统中起着保护设备和人员安全的作用。
本文将详细介绍消弧线圈和消弧消谐及过电压保护装置的工作原理、应用领域以及相关技术。
一、消弧线圈消弧线圈是一种用于保护电力设备的设备，在电力系统中广泛应用。
它的主要作用是将发生故障时产生的电弧消除，防止电弧引起的进一步损坏。
1. 工作原理消弧线圈通过产生额外的磁场干扰电弧的起弧过程，使电弧得到消除。
它通常由弧抑制线圈和控制线圈组成。
当故障发生时，电弧开始形成，此时通过弧抑制线圈产生强烈的磁场，干扰电弧的燃烧过程，从而使电弧失去能量，最终被熄灭。
控制线圈用于检测故障电流，并快速控制弧抑制线圈的工作。
2. 应用领域消弧线圈主要用于高压电力设备，如变压器、断路器、隔离开关等。
它能有效地保护设备免受电弧损害，提高设备的使用寿命和可靠性。
3. 技术发展随着电力系统的发展，消弧线圈的技术也在不断进步。
目前，有一些新型的消弧线圈已经出现，如共振电弧线圈、电流型消弧线圈等。
这些新技术的出现，使消弧线圈的性能和可靠性得到了进一步提高。
二、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种用于保护电力设备的先进装置。
它能够对电力系统中的谐波和过电压进行检测和处理，从而保护设备不受谐波和过电压的影响。
1. 工作原理消弧消谐及过电压保护装置通过对电力系统中的电压和电流进行采样和分析，检测电力系统中的谐波和过电压。
一旦检测到谐波和过电压，装置会立即采取相应的措施，如切断电源或调整系统参数，以保护设备免受谐波和过电压的损害。
2. 应用领域消弧消谐及过电压保护装置广泛应用于电力系统中的各种设备，如发电机、变压器、电力电子设备等。
它能够保护设备不受谐波和过电压的影响，提高设备的可靠性和安全性。
3. 技术发展随着电力系统中的电子设备和非线性负载的增加，谐波和过电压问题变得越来越严重。
消弧消谐及过电压保护装置的技术也在不断发展。
2024年消弧线圈和消弧消谐及过电压保护装置
2024年消弧线圈和消弧消谐及过电压保护装置2050年了，我们已经发展出了一种新型的消弧线圈和消弧消谐及过电压保护装置，让我们回到2024年，看看当时的这些装置的特点和应用。
消弧线圈是一种用于断开电路的设备，它可以在电压超过特定阈值时自动触发并产生电弧，从而将电路断开。
消弧线圈在漏电保护和短路保护方面非常重要，可以有效地防止电路故障引起的火灾和其他安全风险。
2024年的消弧线圈已经实现了更高的触发灵敏度和更快的断开速度，可以在瞬间检测到异常电流和电压，并迅速切断电路。
此外，消弧线圈还采用了更可靠的触发机制，确保了长时间稳定工作的可靠性。
消弧消谐及过电压保护装置是用于防止电路过电压和过电流的设备。
它可以监测电路中的电压和电流，并在电压或电流异常时自动触发，以保护设备免受损坏。
除了过电压和过电流保护功能外，消弧消谐及过电压保护装置也能够消除谐振现象，降低系统的谐波含量，提高电能质量。
2024年的这种装置已经实现了更高的监测精度和更快的触发速度，可以检测到更小的电压和电流变化，并在毫秒级别内做出响应。
这些消弧线圈和消弧消谐及过电压保护装置不仅在工业领域得到广泛应用，而且在民用市场也有了广泛的应用。
在工业领域，消弧线圈和消弧消谐及过电压保护装置被广泛应用于电力系统、矿山、建筑工地等场所。
这些装置可以保护电气设备免受过电压和过电流的损坏，有效降低事故发生的风险。
同时，消弧线圈和消弧消谐及过电压保护装置还可以降低系统的谐波含量，提高电能质量，保证设备的正常运行。
在民用市场，消弧线圈和消弧消谐及过电压保护装置被广泛应用于住宅、商业和公共设施等场所。
这些装置可以保护电器设备和家庭用电安全，有效避免因电路故障引起的火灾和触电事故。
同时，消弧消谐及过电压保护装置也可以提高电能利用效率，降低能源消耗，从而实现节能减排的目标。
随着技术的不断进步，消弧线圈和消弧消谐及过电压保护装置在2024年已经取得了显著的进展。
它们的触发灵敏度、断开速度和监测精度都得到了大幅提升，使得电路的保护更加可靠和高效。
【纯技术】消弧、消谐、选线及过电压保护装置
【纯技术】消弧、消谐、选线及过电压保护装置DZK-X消弧、消谐、选线及过电压保护装置消弧、消谐、选线及过电压保护装置适用于3～35kV三相非有效接地电力系统中，用来控制单相接地故障的进一步发展并限制各类过电压，以提高电网运行的安全性和供电可靠性。
该装置使用了我公司的四项最新专利技术：□装置的适用范围■本装置适用于3～35kV中压电力系统；■本装置适用于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统；■本装置适用于电缆线路为主的电网，电缆与架空线路的混合电网以及架空电网。
□装置的基本功能■当系统发生单相接地故障时，可在30ms左右将故障相直接接地，有效控制故障的进一步发展。
●若是弧光接地，则立即熄灭电弧，将弧光接地过电压稳定在线电压的水平，可有效避免因单相接地引发的相间短路及因弧光接地过电压导致的避雷器爆炸事故；●若是金属性接地，则可大大降低接触电压和跨步电压，有利于保障人身安全；如果用于以架空线路为主的电网，则装置动作5s后真空接触器分闸，若是瞬时性故障，则系统恢复正常，若为永久故障则装置再次动作后不再分闸。
●装置动作后，面板显示故障类型(金属接地或弧光接地)和相别，同时输出无源开关量接点信号。
■当发生PT断线故障时，面板显示故障类型和相别，装置输出接点信号，以便用户对有可能因PT断线导致误动作的继电保护进行闭锁。
■装置可将发生在相与相之间和相与地之间的各种过电压限制在3.5倍左右，装置动作后可将弧光接地过电压限制到线电压的安全水平。
■装置配置RS485接口，可按照用户提供的通讯规约进行数据远传。
■本装置中的电压互感器可以向计量仪表和继电保护提供电压信号，可取代常规的PT柜。
■本装置具有事故追忆功能，可记录l8次事件发生的时间和装置动作状态。
□装置的可选功能■本装置可按用户要求配置自动选线功能。
●本公司研制的小电流选线装置，在金属接地时主要依据线路零序电流的幅值选线，弧光接地时主要依据装置动作前后线路零序电流的突变量进行选线。
消弧线圈和消弧消谐及过电压保护装置范本
消弧线圈和消弧消谐及过电压保护装置范本消弧线圈和消弧消谐及过电压保护装置是电力系统中常见的一种保护装置，用于保护电力设备和人身安全。
在本文中，将详细介绍消弧线圈和消弧消谐及过电压保护装置的原理、结构和使用方法。
一、消弧线圈1. 原理消弧线圈是一种电流互感器，它通过电感效应将电流减小到安全范围内，从而避免高电流引起的火花和弧光。
消弧线圈通常由高导磁材料制成，可以有效抑制电弧产生。
2. 结构和工作方式消弧线圈由磁芯、绕组和外壳等组件构成。
磁芯通常采用高导磁性能的材料，如硅钢片，以增强磁场的传导效果。
绕组则是将高电流通入线圈，经过磁芯，输出的电流变小，从而达到消弧的目的。
在使用过程中，消弧线圈通常与断路器或隔离开关等设备配合使用。
当电流超过安全范围时，消弧线圈会将电流减小，从而防止电弧和火花的产生。
3. 使用方法使用消弧线圈时，需要注意以下几点：- 正确选择消弧线圈的规格和型号，以适应具体的电流和电压要求。
- 定期检查消弧线圈的绝缘状况，确保其工作正常。
- 避免将消弧线圈与高电压设备放置在相同的位置，以免产生电磁干扰。
- 在安装和维护消弧线圈时，必须按照相关标准和要求进行操作，确保安全可靠。
二、消弧消谐及过电压保护装置1. 原理消弧消谐及过电压保护装置是一种能够对电源系统中的过电压和谐波进行保护和补偿的装置。
其工作原理是通过电感和电容等元件，将电源系统中的谐波和过电压滤除，从而达到保护电力设备和提高电能质量的目的。
2. 结构和工作方式消弧消谐及过电压保护装置通常由电容、电感、继电器等组件构成。
其中，电容用于滤除电源系统中的谐波，电感用于消除过电压，继电器则用于监测电源系统中的状态，并控制保护装置的开关。
在使用过程中，消弧消谐及过电压保护装置通常安装在电源系统的入口处，以确保整个系统的电能质量。
当电源系统中出现过电压或谐波时，装置会自动启动，将这些并不稳定的信号滤除或压制，从而保护设备和电网的安全。
3. 使用方法使用消弧消谐及过电压保护装置时，需要注意以下几点：- 正确选择装置的规格和型号，以适应具体的电源系统的需求。
消弧线圈和消弧消谐及过电压保护装置模版
消弧线圈和消弧消谐及过电压保护装置模版【摘要】：随着电力系统的快速发展，消弧线圈和消谐及过电压保护装置作为电力系统中重要的安全装置，扮演着重要的角色。
本文将对消弧线圈和消谐及过电压保护装置的模版进行详细讨论和介绍，包括原理、构造、工作原理、应用等方面。
同时，还探讨了消弧线圈和消谐及过电压保护装置的优缺点，并对未来的改进和发展提出了展望。
【关键词】：消弧线圈；消谐及过电压保护装置；模版；原理；构造；工作原理。
1. 引言消弧线圈和消谐及过电压保护装置是电力系统中重要的安全装置，用于保护电力设备免受过电压和电弧的损害。
消弧线圈主要用于限制、抑制和消除电弧，消谐及过电压保护装置主要用于抑制和消除谐振过电压。
消弧线圈和消谐及过电压保护装置在电力系统中的应用越来越广泛，对电力设备的安全运行起着重要作用。
2. 消弧线圈模版2.1 原理消弧线圈是一种用于保护电力设备免受电弧损害的装置。
它通过在电路中串联一个电感元件来形成阻抗，限制电弧电流的大小，并将电弧能量转化为磁场能量，从而使电弧能够迅速熄灭。
消弧线圈的原理主要包括电感阻抗原理、磁场作用原理和电弧熄灭原理。
2.2 构造消弧线圈主要由铜线圈、铁芯和绝缘材料组成。
铜线圈用于产生磁场，铁芯用于增强磁场，绝缘材料用于隔离电线和保护铜线圈。
消弧线圈的构造一般分为直线型和环型两种，直线型适用于直线电路，环型适用于环形电路。
2.3 工作原理当电路中发生电弧时，电弧电流通过消弧线圈，受到电感阻抗的限制。
消弧线圈产生的磁场作用于电弧，将其能量转化为磁场能量，使电弧迅速熄灭。
同时，电弧电流也会产生一定的感应电动势，将电弧能量转化为电能，用于电力设备的继电器动作或负荷电阻的工作。
2.4 应用消弧线圈主要应用于高压开关设备、断路器和隔离开关等电力设备中。
它可以限制、抑制和消除电弧，防止电力设备因电弧而损坏，提高设备的可靠性和安全性。
3. 消谐及过电压保护装置模版3.1 原理消谐及过电压保护装置是一种用于抑制和消除谐振过电压的装置。
XHG消弧、消谐振动及过电压保护装置的原理和选择
XHG消弧、消谐振动及过电压保护装置的原理和选择引言随着城市建设发展的需要和供电负荷的增加，架空线路逐步被除数固体绝缘的电缆线路所取代，变电站10kV出线中电缆所占比重越来越高，导致10kV系统的单相接地电容电流越来越大，远远超过了规程规定的10A，根据电力行业标准DL、T620-1997《交流电气装置的过电压保护和绝缘配合》的规定，在变电所设计中需要在10kV中压电网中采用XHG消弧、消谐及过电压保护装置的设置。
1 10kV中性点不接地系统的特点选择电网中性点接地方式要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置有关，并直接影响电网的绝缘水平，系统供电的可靠性和连续性，主变压器的安全运行以及对通信线路的干扰，10kV中性点不接地系统的特点，当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，当发生金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和，其值并不大，发出接地信号，值班人员在两小时内选择和排除接地故障，保证连续不间断供电。
2 间歇性弧光接地的危害实践证明中性点不接地系统存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：2．1当发生间歇性弧光接地时，可能引起高达3.5倍相电压的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性大受影响。
2．2配电网的铁磁通量谐振过电压现象比较普遍，时常发生电压互感器烧毁事故，和熔断器的频繁熔断，严重威胁配电网的安全可靠性。
2．3当有人误触带电部位量，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。
2．4当配电网发生单相接地时，电弧不能自灭，很可能破坏周围的绝缘，发展成相间短路，造成停电或损坏设备，因小动物造成单相接地而引起相间故障造成的停电事故也时有发生。
有关消弧线圈和消弧消谐及过电压保护装置探讨
有关消弧线圈和消弧消谐及过电压保护装置探讨摘要：长期以来，我国6～35KV（含66KV）的电网大多采用中性点不接地的运行方式。
此类运行方式的电网在发生单相接地时，故障相对地电压降为零，非故障相的对地电压将升高到线电压（UL），但系统的线电压维持不变。
因此国家标准规定这类电网在发生单相接地故障后允许短时间（2小时）带故障运行，所以大大提高了该类电网的供电的可靠性。
现有的运行规程规定：“中性点非有效接地系统发生单相接地故障后，允许运行两小时”，但规程未对“单相接地故障”的概念加以明确界定。
如果单相接地故障为金属性接地，则故障相的电压降为零，其余两健全相对地电压升高至线电压，这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。
但是，如果单相接地故障为弧光接地，则会在系统中产生最高值达3.5倍相电压的过电压，这样高的过电压如果数小时作用于电网，势必会造成电气设备内绝缘的积累性损伤，如果在健全相的绝缘薄弱环节造成绝缘对地击穿，将会引发成相间短路的重大事故。
关键词：消弧线圈；消弧消谐；过电压保护装置1消弧线圈的优点和缺点消弧线圈的优点包括降低了故障点残流，有利于接地电弧的熄灭；避免了长时间燃弧而导致相间弧光短路；对于金属性接地，系统可带故障运行两小时，减少了跨步电压差。
消弧线圈的缺点包括容易产生串联谐振过电压和虚幻接地现象；放大了变压器高压侧到低压侧的传递过电压；使小电流选线装置灵敏度降低甚至无法选线；用电感电流去抵消电容电流时，对于弧光接地时的高频分量部分无法抵消，因此不能有效地限制弧光接地过电压。
2保护装置特点消弧消谐选线及过电压保护装置，是为了迅速消除中性点非直接接地系统弧光接地及谐振过电压，利用微机控制、金属氧化物非线性元件组成的过电压保护及单相高压真空接触器等元件组成的一套自动控制系统，完成对系统电压的实时监控。
2.1金属氧化物非线性元件组成的过电压保护器JPTJPT三相组合式过电压保护器与现有的各种过电压保护器相比，其保护值较有较高的承受暂态过电压的能力，能在后续保护装置动作前，对系统出现的高幅值弧光接地起始的暂态过电压进行有效的限制，是装置中限制各类过电压的第一器件。
消弧消谐及过电压保护综合装置使用说明
消弧消谐选线及过电压保护综合装置保定尚源电力科技有限公司一、产品概述随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。
长期以来，我国6~66KV的配电网大多采用中性点不接地运行方式。
这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
我们公司研制开发的消弧消谐及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面国内领先。
快速消除接地电弧及弧光过电压、铁磁谐振。
可广泛适用于我国电力、冶金、化工、煤炭和石油等行业的3~35KV配电网中。
智能消弧消谐及过电压综合装置的主要功能：本装置是利用智能控制、过电压限制技术和单相开关等组成一套自动控制系统。
采用对二次的PT开口三角处投入大功率消谐电阻，以吸收谐振能量，消除谐振；采用限制故障相的恢复电压幅值及恢复电压的上升速度，消除弧光接地；技术先进，运行可靠。
其主要功能如下：1）替代电压互感器柜，并提供电压检测信号。
2）具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。
3）替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。
4）能够快速有效的限制并消除各种谐振过电压，防止长时间的谐振过电压对系统绝缘结构的加速老化，防止谐振过电压对电网中设置的避雷器以及小感性负载的影响，增加系统运行的安全可靠性，延长系统中设备的使用寿命。
二、技术参数1、适用范围本装置可适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐及过电压保护，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。
2、工作环境智能消弧消谐及过电压综合装置的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。
RZX消弧消谐装置
RZX(XHG)系列智能消弧消谐选线综合装置一、产品概述随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。
长期以来，我国6～66kV的配电网大多采用中性点不接地运行方式。
这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
但随着城乡电网的扩大及电缆出线的增多，系统对地电容电流急剧增加，单相接地后流经故障点的电流较大，电弧不易熄灭，容易产生间歇性弧光接地过电压，同时由于电磁式电压互感器铁芯饱和时容易引起谐振过电压，导致事故跳闸率明显上升。
为了解决上述问题，目前电网主要采用谐振接地方式，即在中性点装设消弧线圈，当发生单相接地时，利用消弧线圈产生的感性电流对故障点的电容电流进行补偿，使流经故障点的残流减少，从而达到自然熄弧，防止事故进一步扩大甚至消除故障的目的。
运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压，以及由于电磁式电压互感器铁芯饱和而产生的谐振过电压有一定的作用，但消弧线圈也存在一些问题。
１、消弧线圈存在的问题消弧线圈对电容电流变化的计算及测量很复杂，准确度不够，在实际运行中很难运行在最佳档位，特别是为了避免谐振补偿，往往使补偿后弧道的残流仍然较大，过零后复燃的可能性仍然存在，最终导致消弧失败。
消弧线圈补偿的仅仅是工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且还包含有大量的高频电流和阻性电流，严重时仅高频电流和阻性电流就可以维持电弧的持续燃烧，这是消弧线圈根本无法解决的。
电力系统在运行中发生稳定的单相接地后，迅速查找并切除故障线路，对提高系统的安全运行，防止事故扩大具有重要意义，而使用消弧线圈的谐振系统在选线上技术难度相对较大，准确率偏低。
当电网发生断线、非全相、同杆线路的电容耦合等非接地故障，使电网不对称电压升高。
如果升高到一定程度，自动调节的控制器误认为电网发生接地而动作，这时将会产生很高的中性点位移电压，造成其中一相电压升高很多，以至损坏电网中的其它设备，将一个小故障点扩大为事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RZX消弧消谐选线装置及过电压保护装置一、产品概述RZX消弧消谐选线及过电压保护综合装置用于3～35KV三相非直接接地电力系统中，对各类过电压进行限制，以提高该类电网运行的安全性及供电的可靠性。
间歇性弧光接地的危害我国3～35KV（66KV）非直接接地的电网，发生单相金属性接地时，其余两相的对地电压将升高至线电压（Ul），因而这类电网的电气设备，如变压器、电压/电流互感器、断路器、电缆线路等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。
传统观念片面认为，3～35KV电网属于中压配电网，此类电网中内部过电压的幅值不高，所以危机电网绝缘安全的主要因素不因该是内部过电压，而是大气过电压。
因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压不起任何保护作用。
然而，随着电网的发展，架空线路逐渐被固体绝缘的电缆线路所取代。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇型弧光接地时产生的弧光接地过电压及由此而激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。
其中以单相弧光接地过电压最为严重。
现有运行规程规定，当非直接接地系统发生单相接地故障时，允许继续运行两小时，如经上级部门批准，还可以延长。
但规程对于“单相接地故障”的概念未作明确界定。
如果单相接地故障为金属性直接接地，则故障相对地电压降为零，其余两健全相的对地电压升高至线电压Ul，前面已指出，这类电网中的电气设备在正常情况下都能承受这种过压而不损坏。
但是，如果单相接地故障为弧光接地，则其过电压持续作用下，势必造成电气设备绝缘的积累性损伤，在健全相的绝缘薄弱环节造成对地击穿进而进发相同间短路事故。
目前国内为限制弧光接地过电压所采取的措施随着我国对城市及农村电网大规模的技术改造，城市10KV配电网已经向电缆化发展，城郊结合部及农村35KV（电容电流小于10A）、10KV（电容电流小于30A）电网也将进一步扩大。
为了解决这类电网弧光接地产生长时间过电压的问题，国内大多采用消弧线圈补偿或经自动跟踪补偿式消弧线圈接地的方式。
其优点是：①降低故障点的残流，有利于接地电弧的熄灭；②避免了长时间燃弧而导致相间弧光短路。
其缺点是：①容易产生串联谐振过电压和虚幻接地现象；②放大了变压器高压侧到低压侧的传递过电压；③使小电流选线装置灵敏度降低甚至无法选线；④用电感电流去抵消电容电流时，对于弧光接地时的高频分量部分无法抵消；⑤由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿难度很大。
目前国外对3～35KV中等电压的电网采取中性点直接接地的方式，国内也有极少数地区采取了经小电阻接地的方式。
虽然抑制了弧光接地过电压，克服了消弧线圈存在的问题，但是牺牲了对用户供电的可靠性。
这种系统发生单相接地或弧光接地，使并不存在弧光接地过电压危害的金属性接地故障线路也被切除，扩大了停电范围和时间。
同时由于加大了故障电流，对于弧光接地则加剧了故障点的烧损。
二、装置的组成和功能本公司生产的消弧消谐选线及过电压保护装置（简称RZX）就是为了迅速消除中性点非直接接地系统弧光接地给电气设备带来的危害而研制的最新技术产品。
它主要由以下部分组成。
1、三相组合式过电压限制器RSA，起限制系统过电压的作用RSA是一种特制的高能容的氧化锌过电压限制器，和一般的氧化锌避雷器(MOA)结构不同，主要具有一下优点：① RSA过电压限制器采用高能ZnO非线性电阻和放电间隙组合而成，两者互为保护，放电间隙使ZnO非线性电阻的荷电率为零，因而ZnO非线性电阻不会老化；ZnO非线性电阻又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，使用寿命长。
② RSA过电压限制器的冲击系数为1，各种电压波形下放电电压值相等，不受过电压波形的影响，过电压保护值准确，保护性能优良。
③ RSA过电压限制器采用四星形接法，可使相间过电压大大降低，和常规避雷器相比，相间过电压降低了40%，保护的可靠性能优良。
RSA过电压限制器是本装置中限制各类过电压的第一元件，在本装置未动作之前将各类过电压限制在安全范围之内。
2、可分相控制的高压真空接触其KA、KA、KC、KDKA、KA、KC是一组分相控制的单相真空交流接触器，一端分别接至母线，另一端经共用接地端分别接至共用接触器KD、高能限压器RV和多功能电容器。
正常运行时，接触器均处于断开状态，受控制器RZK的控制而合闸。
各相真空接触器操作回路互相封锁，当KA、KA、KC其中任何一个相合闸后，其他两个任何一相不会再动作。
KA、KA、KC的作用是当系统发生弧光接地过电压时，将故障相接触器（KA、KA、KC）任一相合闸，投入高能限压器和多功能电容器进行限压熄弧；或者是将故障相接触器（KA、KA、KC）任一相和共同接触器KD同时合闸，将弧光接地迅速转变成稳定的金属性直接接地，从而保护系统设备，使其不受损害。
3、智能控制器RZK智能控制器RZK是本技术的核心部件。
它根据PT提供的Uao、Ubo、Uco、U△的信号来断定接地故障发生的相别及接地属性（金属性直接接地和弧光接地），按照预先设定的方式控制高压真空接触器动作。
本控制器是由嵌入式双CPU组成，是整个综合装置测量、显示、运算、通讯和执行的中心处理机构，具有以下功能和特点：★智能化程度高本综合装置所有的功能均为自动执行，无需人工操作，维护和操作极为方便。
★抗干扰性能好，可靠性高智能控制器采用第二次电源技术，可抵御各种电磁干扰，所有的采集接口全部采用光/电隔离，可消除一次系统对控制器的干扰。
★良好的远动功能 RZK装置设置了完善的远动功能，控制器设有RS-485串行接口，可作为变电站综合自动化的一个子站，接入综合自动化系统。
★完善的控制功能 RZK智能控制器可同时完成对消弧、消谐和选线的综合控制，有效地降低了设备的投资成本。
★准确的选线功能 RZK智能控制器设有选线模块，可完成多路出线的单相接地选线。
采用群体比副比相，暂态电流变化等多种选线算法进行综合表决，显著提高了接地选线的准确率和可靠性。
4、高压限流熔断器XRNT，以防止因RZK误判断而引起的相间短路高压限流熔断器是整个装置的后备保护元件，具有以下功能：★开断容量大，可达50KA★开断迅速，开断时间＜1.5ms★限流效果好，可使故障电流小于短路电流的1/55、高能限压器RV本综合装置的主要部件，当系统发生不稳定的间歇性弧光接地时，真空接触器立即将高能限压器RV投入到故障相，由限压器RV将故障相的最高电压限制到额定相电压的50%，使弧道的恢复电压上升到该值时就不再上升从而进行限压熄弧。
另外由于限压器RV在限压的过程中要吸收很大的电弧激励能量，同时可以对弧道起到很大的分流做作用，使弧道的恢复电压上升速度减缓，进一步保证电弧的可靠熄灭，提高系统运行的安全可靠性。
6、多功能电容器当综合装置在进行灭弧时，该电容和弧光接地弧道并联，可以起到一定的分流作用，减小通过弧道的残流，使电弧更容易熄灭。
7、带有辅助二次绕组的电压互感器PT用于本综合装置对系统运行状态的检测。
8、隔离开关安装于本综合装置和电网的连接端，用于本综合装置在安装和维修时的投切。
三、装置的基本原理本装置的工作原理如图所示：当系统发生单相接地时，RZK将对Uao、Ubo、Uco、U△的三相信号进行计算处理，判断接地相别和接地属性，根据接地属性RZK作出如下处理：①如果接地故障是稳定的金属性直接接地，则RZK发出故障相别及接地属性（金属接地）的指示信号。
同时RZK配有微机选线保护，由微机选线保护处理解决。
②如果接地故障是不稳定的间歇性弧光接地，则故障相接触器合闸，投入高能限压器和多功能电容器，进行限压消弧。
如果接地故障是稳定的间歇性弧光接地，则故障相接触器和共用接触器同时合闸，将接地故障转化成金属性直接接地，使故障消除。
③故障相接触器在动作合闸投入高能限压器和多功能电容器后，RZK令接地的接触器断开一次。
若接触器断开后再无弧光接地故障现象，说明这一次接地故障是暂时性的，系统恢复正常运行，RZK返回原始状态。
若接触器断开后再次出现弧光接地故障，则RZK认定这一故障为永久性的弧光接地，此时再次指令相应的故障相接触器闭合，同时共用接触器闭合，RZK将按照预先设定的程序发出警告信号，告知值班人员故障发生的相别，同时RZK自配微机选线保护进行选线处理。
在接触器断开接地点的过程中出现短暂的过电压，由RSA进行限制。
④接触器第二次（连续的同一组）闭合接地后不再分开，只有当故障线路自动或者人工切除后，由中控室或现场给RZK发送复位指令，RZK收到复位指令后，让接触器断开，系统恢复正常。
本装置加装有高压限流熔断器，以防止因RZK误判断或误接线引起的相间短路。
四、产品的适用范围及功能RZX系列消弧消谐选线及过电压保护装置主要用于3～35KV中性点非有效接地的电力系统，对这类电网的各种过电压，特别是单相间歇性电弧接地过电压和谐振过电压提供可靠保护。
其主要功能：①替代电压互感器柜，提供电压监控功能。
②替代消弧线圈，消除间歇性弧光接地故障，并具有消弧线圈所不具有的限制弧光接地过电压的功能。
③替代各类消谐器，限制并消除谐振过电压。
④具有限制雷电过电压，大气过电压操作过电压的功能。
⑤根据用户要求实现PT切换功能。
五、装置的优点当中性点不接地系统加装本装置后：①各类相对地及相和相之间的过电压均被限制到较低的电压水平，原来由此引发的绝缘事故将大为减少；②原来作用时间最长、对系统设备的运行危害最大的单相弧光接地过电压将被限制，同时随着故障相母线的直接接地而消失；③由于母线过电压被限制在较低的水平，原来可能引发的铁磁谐振过电压的可能性大大减少；④原来按设计规范要求应装设消弧线圈系统，可以不再装设，而且其限制过电压的功能将比装设消弧线圈更好、更完善；⑤有装置的工作原理可知，其限制过电压的机理和电网对地电容电流的大笑无关，因而其保护性能不随电网运行方式的改变而变化；⑥装置设备简单，体积小、安装、调试方便，即适用于变电站，同样适用于发电厂的高压厂用电系统；即使用于新建电站，也适用于老站的改造；⑦价格低廉，相对于消弧线圈接地系统而言，具有较高的性能价格比。
六、型号说明1、型号含义2、额定频率：50（Hz）3、额定电压：3、6、10、35（kv）4、额定电流：10、31.5、63、80、100、125、160、200、315（A）5、额定短路开断电流：50KA6、智能控制器参数：⑴电源电压：220V DC/AC⑵电压测量精度：0.5%⑶通讯接口：RS485⑷配有选线功能，选线响应时间＜1S（可选功能）⑸选线路数：最大32路（根据用户要求确定）七、外形、结构材料明细：1、智能控制器2、辅助开关3、隔离开关操作机构4、高压熔断器5、电压互感器6、RSA过电压限制器7、高能限压器8、真空接触器9、高压限流熔断器10、隔离开关11、穿墙套管八、选型及要求装置的额定电压等于系统的额定电压。
