MATLAB中FFT使用详解

合集下载

Matlab中的FFT使用说明

Matlab中的FFT使用说明

FFT是Fast Fourier Transform(快速傅里叶变换)的简称,FFT算法在MATLAB中实现的函数是Y=fft(x,n)。

刚接触频谱分析用到FFT时,几乎都会对MATLAB 的fft函数产生一些疑惑,下面以看一个例子(根据MATLAB帮助修改)。

Fs = 2000; % 设置采样频率T = 1/Fs; % 得到采用时间L = 1000; % 设置信号点数,长度1秒t = (0:L-1)*T; % 计算离散时间,% 两个正弦波叠加f1 = 80;A1 = 0.5; % 第一个正弦波100Hz,幅度0.5f2 = 150;A2 = 1.0 ; % 第2个正弦波150Hz,幅度1.0A3 = 0.5; % 白噪声幅度;x = A1*sin(2*pi*f1*t) + A2*sin(2*pi*f2*t); %产生离散时间信号;y = x + A3*randn(size(t)); % 叠加噪声;% 时域波形图subplot(2,1,1)plot(Fs*t(1:50),x(1:50))title('Sinusoids Signal')xlabel('time (milliseconds)')subplot(2,1,2)plot(Fs*t(1:50),y(1:50))title('Signal Corrupted with Zero-Mean Random Noise')xlabel('time (milliseconds)')NFFT = 2^nextpow2(L); % 设置FFT点数,一般为2的N次方,如1024,512等Y = fft(y,NFFT)/L; % 计算频域信号,f = Fs/2*linspace(0,1,NFFT/2+1);% 频率离散化,fft后对应的频率是-Fs/2到Fs/2,由NFFT个离散频点表示% 这里只画出正频率;% Plot single-sided amplitude spectrum.figure;plot(f,2*abs(Y(1:NFFT/2+1)));% fft后含幅度和相位,一般观察幅度谱,并把负频率加上去,title('Single-Sided Amplitude Spectrum of y(t)')xlabel('Frequency (Hz)')ylabel('|Y(f)|')运行结果时域波形图如图所示:幅度谱如下:由图可见,80Hz的信号幅度为0.4762,频率为80.08,150Hz的信号频率为150.4,幅度0.9348,存在误差。

Matlab中的FFT使用说明

Matlab中的FFT使用说明

FFT是Fast Fourier Transform(快速傅里叶变换)的简称,FFT算法在MATLAB 中实现的函数是Y=fft(x,n)。

刚接触频谱分析用到FFT时,几乎都会对MATLAB 的fft函数产生一些疑惑,下面以看一个例子(根据MATLA帮助修改)。

Fs = 2000; % 设置采样频率T = 1/Fs; % 得到采用时间L = 1000; % 设置信号点数,长度1 秒t = (0:L-1)*T; % 计算离散时间,% 两个正弦波叠加f1 = 80;A1 = 0.5; % 第一个正弦波100Hz,幅度0.5f2= 150;A2 = 1.0 ; % 第2个正弦波150Hz,幅度 1.0A3 = 0.5; % 白噪声幅度;x = A1*sin(2*pi*f1*t) + A2*sin(2*pi*f2*t); % 产生离散时间信号;y = x + A3*randn(size(t)); % 叠加噪声;% 时域波形图subplot(2,1,1)plot(Fs*t(1:50),x(1:50))title('Sinusoids Signal')xlabel('time (milliseconds)')subplot(2,1,2)plot(Fs*t(1:50),y(1:50))title('Signal Corrupted with Zero-Mean Random Noise')xlabel('time (milliseconds)')NFFT = 2A nextpow2(L); % 设置FFT点数,一般为2 的N次方,如1024,512 等Y = fft(y,NFFT)/L; % 计算频域信号,f = Fs/2*linspace(0,1,NFFT/2+1);%频率离散化,fft后对应的频率是-Fs/2到Fs/2,由NFFT个离散频点表示% 这里只画出正频率;% Plot single-sided amplitude spectrum.figure;plot(f,2*abs(Y(1:NFFT/2+1)));% fft 后含幅度和相位,一般观察幅度谱,并把负频率加上去,title('Single-Sided Amplitude Spectrum of y(t)') xlabel('Frequency (Hz)')ylabel('|Y(f)|') 运行结果时域波形图如图所示: Sinusoids Signal 斗 2 0 -2 0 5 10 15 20 25 30 35 4Q 45 50 time (milliseconds)time (mnliseconds) Signal Corrupted with Zero-Mean Random Noise 幅度谱如下:Frequency (Hz)由图可见,80Hz 的信号幅度为 0.4762,频率为80.08 ,150Hz 的信号频率为150.4,幅度0.9348 , 存在误差。

matlab的fft函数用法

matlab的fft函数用法

matlab的fft函数用法MATLAB中的fft函数用于计算快速傅里叶变换(FFT)。

FFT是一种将信号从时域转换为频域的方法,常用于信号处理、图像处理等领域。

在本文中,我将一步一步回答有关MATLAB中fft函数的使用方法。

一、基本语法在MATLAB中,fft函数的基本语法如下:Y = fft(X)其中,X是要进行FFT的向量或矩阵,输出结果Y是X的离散傅里叶变换的向量或矩阵。

二、一维FFT首先我们来看一维FFT的使用方法。

假设有一个长度为N的一维向量x,我们将对其进行FFT变换并得到变换结果y。

1. 创建输入向量首先,我们需要创建一个长度为N的向量x,作为FFT的输入。

可以通过以下代码实现:N = 1024; % 向量长度x = randn(N, 1); % 创建长度为N的随机向量2. 进行FFT变换接下来,我们使用fft函数对向量x进行FFT变换,代码如下:y = fft(x);3. 可视化结果为了更好地理解和分析FFT结果,通常会对结果进行可视化。

我们可以使用MATLAB的绘图函数来绘制FFT结果的幅度和相位谱。

例如,可以使用如下代码绘制幅度谱:f = (0:N-1)./N; % 频率轴amp = abs(y); % 幅度谱figure;plot(f, amp);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');同样,可以使用如下代码绘制相位谱:phase = angle(y); % 相位谱figure;plot(f, phase);xlabel('Frequency (Hz)');ylabel('Phase');title('Phase Spectrum');三、二维FFT除了一维FFT,MATLAB中的fft函数还支持二维FFT。

[FFT] matlab中关于FFT的使用(理解频率分辨率、补零问题)

[FFT] matlab中关于FFT的使用(理解频率分辨率、补零问题)

[FFT] matlab中关于FFT的使用(理解频率分辨率、补零问题).txt我这人从不记仇,一般有仇当场我就报了。

没什么事不要找我,有事更不用找我!就算是believe中间也藏了一个lie!我那么喜欢你,你喜欢我一下会死啊?我又不是人民币,怎么能让人人都喜欢我?[FFT]matlab中关于FFT的使用(理解频率分辨率、补零问题)一.调用方法X=FFT(x);X=FFT(x,N);x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意:(1)函数FFT返回值的数据结构具有对称性。

例:N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同,共有8个元素。

Xk的第一个数对应于直流分量,即频率值为0。

(2)做FFT分析时,幅值大小与FFT选择的点数有关,但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小,只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例例1:x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz,分别绘制N=128、1024点幅频图。

clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果:fs=100Hz,Nyquist频率为fs/2=50Hz。

MATLAB信号频谱分析FFT详解

MATLAB信号频谱分析FFT详解

MATLAB信号频谱分析FFT详解FFT(快速傅里叶变换)是一种常用的信号频谱分析方法,它可以将信号从时域转换到频域,以便更好地分析信号中不同频率成分的特征。

在MATLAB中,使用fft函数可以方便地进行信号频谱分析。

首先,我们先介绍一下傅里叶变换的基本概念。

傅里叶变换是一种将信号分解成不同频率成分的技术。

对于任意一个周期信号x(t),其傅里叶变换X(f)可以表示为:X(f) = ∫(x(t)e^(-j2πft))dt其中,X(f)表示信号在频率域上的幅度和相位信息,f表示频率。

傅里叶变换可以将信号从时域转换到频域,以便更好地分析信号的频率特征。

而FFT(快速傅里叶变换)是一种计算傅里叶变换的高效算法,它通过分治法将傅里叶变换的计算复杂度从O(N^2)降低到O(NlogN),提高了计算效率。

在MATLAB中,fft函数可以方便地计算信号的傅里叶变换。

使用FFT进行信号频谱分析的步骤如下:1. 构造信号:首先,我们需要构造一个信号用于分析。

可以使用MATLAB中的一些函数生成各种信号,比如sin、cos、square等。

2. 采样信号:信号通常是连续的,为了进行FFT分析,我们需要将信号离散化,即进行采样。

使用MATLAB中的linspace函数可以生成一定长度的离散信号。

3. 计算FFT:使用MATLAB中的fft函数可以方便地计算信号的FFT。

fft函数的输入参数是离散信号的向量,返回结果是信号在频率域上的复数值。

4. 频率换算:信号在频域上的复数值其实是以采样频率为单位的。

为了更好地观察频率成分,我们通常将其转换为以Hz为单位的频率。

可以使用MATLAB中的linspace函数生成一个对应频率的向量。

5. 幅度谱计算:频域上的复数值可以由实部和虚部表示,我们一般更关注其幅度,即信号的相对强度。

可以使用abs函数计算出频域上的幅度谱。

6. 相位谱计算:除了幅度谱,信号在频域上的相位信息也是重要的。

matlab fft的用法

matlab fft的用法

在MATLAB中,FFT(Fast Fourier Transform)是一种用于计算离散傅里叶变换的快速算法。

FFT广泛应用于信号处理、图像处理、通信等领域。

下面是MATLAB中FFT的基本用法和一些重要的概念:1. **基本语法:**在MATLAB中,使用`fft`函数进行傅里叶变换。

语法如下:```matlabY = fft(X);```- `X`:输入信号,可以是向量或矩阵。

- `Y`:傅里叶变换后的结果。

2. **傅里叶频率:**FFT的输出是复数,它包含了信号的幅度和相位信息。

通常,我们关注的是信号的幅度谱。

FFT的输出对应于一系列频率,称为傅里叶频率。

- `frequencies = (0:N-1) * Fs / N`:这是FFT输出的频率向量,其中`N`是信号的长度,`Fs`是信号的采样率。

3. **绘制频谱图:**```matlabFs = 1000; % 采样率t = 0:1/Fs:1-1/Fs; % 时间向量x = sin(2*pi*100*t); % 100 Hz正弦波Y = fft(x);N = length(x);frequencies = (0:N-1) * Fs / N;% 绘制频谱图plot(frequencies, abs(Y));title('Frequency Spectrum');xlabel('Frequency (Hz)');ylabel('Amplitude');```这个例子创建了一个100 Hz的正弦波信号,并绘制了其频谱图。

4. **频谱图解释:**- **单边频谱:** FFT输出的频率范围是0到采样率的一半。

由于对称性,通常只关注频谱的一半。

- **峰值位置:** 在频谱图上,峰值的位置对应信号中的频率。

- **谱线形:** 谱线的幅度表示信号在对应频率的分量大小。

5. **使用FFT进行滤波:**FFT也可以用于滤波操作,例如去除特定频率的噪声。

fft 频率序列 matlab用法

fft 频率序列 matlab用法

fft 频率序列 matlab用法1. 介绍FFT(Fast Fourier Transform)是一种快速傅里叶变换算法,能够将时域信号转换为频域信号。

在MATLAB中,使用FFT函数可以对信号进行频谱分析和频率分量提取,对信号处理、滤波等方面有着广泛的应用。

本文将介绍MATLAB中FFT的基本用法及一些常见操作。

2. FFT函数基本语法在MATLAB中,FFT函数的基本语法如下:```matlabY = fft(X);```其中,X为输入信号,Y为经过FFT变换后的频率序列。

需要注意的是,输入信号X必须是长度为2的n次方的向量,否则需要进行补零操作。

3. FFT函数返回值说明FFT函数返回的频率序列Y具有以下特点:- 频率分辨率:频率分辨率为Fs/N,其中Fs为采样频率,N为信号长度。

- 复数形式:频率序列Y为复数形式,包含实部和虚部,可以通过abs函数获取频率振幅。

4. FFT频率序列的绘制经过FFT变换后,我们常常需要对频率序列进行绘图展示。

在MATLAB中,可以使用plot函数对频率序列进行绘制,示例如下: ```matlabFs = 1000; 采样频率T = 1/Fs; 采样周期L = 1000; 信号长度t = (0:L-1)*T; 时间向量y = sin(2*pi*50*t) + sin(2*pi*120*t); 构造输入信号Y = fft(y); 进行FFT变换P2 = abs(Y/L); 计算频率振幅P1 = P2(1:L/2+1); 仅取正频率部分P1(2:end-1) = 2*P1(2:end-1); 基频成分加倍f = Fs*(0:(L/2))/L; 计算频率plot(f,P1) 绘制频谱图title('Single-Sided Amplitude Spectrum of y(t)')xlabel('f (Hz)')ylabel('|P1(f)|')```5. FFT频谱分析与频率分量提取经过FFT变换后,可以进行频谱分析和频率分量提取。

matlab中fft的用法及注意事项

matlab中fft的用法及注意事项

matlab中fft的⽤法及注意事项matlab的FFT函数相关语法:Y=fft(X)Y=fft(X,n)Y=fft(X,[],dim)Y=fft(X,n,dim)定义如下:相关的⼀个例⼦:Fs=1000;%采样频率T=1/Fs;%采样时间L=1000;%总的采样点数t=(0:L-1)*T;%时间序列(时间轴)%产⽣⼀个幅值为0.7频率为50HZ正弦+另外⼀个信号的幅值为1频率为120Hz的正弦信号x=0.7*sin(2*pi*50*t)+sin(2*pi*120*t);y=x+2*randn(size(t));%混⼊噪声信号plot(Fs*t(1:50),y(1:50))%画出前50个点title('Signal Corrupted with Zero-Mean Random Noise')xlabel('time(milliseconds)')NFFT=2^nextpow2(L);%求得最接近总采样点的2^n,这⾥应该是2^10=1024Y=fft(y,NFFT)/L;%进⾏fft变换(除以总采样点数,是为了后⾯精确看出原始信号幅值)f=Fs/2*linspace(0,1,NFFT/2+1);%频率轴(只画到Fs/2即可,由于y为实数,后⾯⼀半是对称的)%画出频率幅度图形,可以看出50Hz幅值⼤概0.7,120Hz幅值⼤概为1.plot(f,2*abs(Y(1:NFFT/2+1)))title('Single-Sided Amplitude Spectrum of y(t)')xlabel('Frequency(Hz)')ylabel('|Y(f)|')主要有两点注意的地⽅:1、从公式上看,matlab的fft序号是从1到N,但是绝⼤多数教材上是从0到N-1。

2、2、Y=fft(x)之后,这个Y是⼀个复数,它的模值应该除以(length(x)2),才能得到各个频率信号实际幅值。

详解用matlab如何实现fft变换

详解用matlab如何实现fft变换

详解用matlab如何实现fft变换使用MATLAB实现FFT(快速傅里叶变换)非常简单。

MATLAB提供了内置的fft函数,可以直接用于计算信号的傅里叶变换。

首先,我们需要准备一个要进行傅里叶变换的信号。

可以使用MATLAB的数组来表示信号。

例如,我们可以创建一个包含100个采样点的正弦信号:```matlabFs=1000;%采样频率T=1/Fs;%采样间隔L=1000;%信号长度t=(0:L-1)*T;%时间向量A=0.7;%信号幅值f=50;%信号频率x = A*sin(2*pi*f*t); % 正弦信号```接下来,我们可以使用fft函数计算信号的傅里叶变换:```matlabY = fft(x); % 计算信号的傅里叶变换P2 = abs(Y/L); % 双边频谱P1=P2(1:L/2+1);%单边频谱P1(2:end-1) = 2*P1(2:end-1); % 修正幅度f=Fs*(0:(L/2))/L;%频率向量plot(f,P1) % 绘制单边频谱title('单边振幅谱')xlabel('频率 (Hz)')ylabel('幅值')```上述代码首先使用fft函数计算信号x的傅里叶变换,得到一个包含复数的向量Y。

然后,我们计算双边频谱P2,即将复数取模。

接下来,我们提取出单边频谱P1,并对幅度进行修正,以保证能量的准确表示。

最后,我们计算频率向量f,并绘制单边频谱。

运行上述代码,就可以得到信号的傅里叶变换结果的幅度谱图。

需要注意的是,FFT是一种高效的算法,但它要求输入信号的长度为2的幂。

如果信号的长度不是2的幂,可以使用MATLAB的fft函数之前,使用padarray函数将信号填充到2的幂次方长度。

此外,MATLAB还提供了其他一些函数,可以用于计算不同类型的傅里叶变换,如快速傅里叶变换、离散傅里叶变换、短时傅里叶变换等。

可以根据具体的需求选择合适的函数进行使用。

matlab中fft的用法

matlab中fft的用法

matlab中fft的用法
在MATLAB中,FFT(Fast Fourier Transform)是一种常用的快速傅里叶变换算法,用于计算离散时间信号的频谱。

FFT是一种高效算法,可以快速计算信号在时域和频域之间的转换。

下面是在MATLAB中使用FFT的一些基本步骤:
1. 定义信号:首先需要定义一个离散时间信号。

可以使用向量或矩阵来表示信号。

2. 计算FFT:使用fft函数来计算信号的FFT。

例如,可以输入以下命令来计算信号x的FFT:
```matlab
y = fft(x);
```
3. 显示频谱:使用plot函数来显示FFT计算得到的频谱。

例如,可以输入以下命令来显示信号x的频谱:
```matlab
plot(abs(y));
```
4. 进行傅里叶变换:如果需要对信号进行傅里叶变换,可以使用fft2函数来计算二维FFT。

例如,可以输入以下命令来计算图像x的傅里叶变换:
```matlab
Y = fft2(x);
```
5. 进行逆傅里叶变换:如果需要对信号进行逆傅里叶变换,可以使用ifft函数来计算。

例如,可以输入以下命令来对信号x进行逆傅里叶变换:
```matlab
x_inv = ifft(Y);
```
以上是在MATLAB中使用FFT的基本步骤。

需要注意的是,在进行FFT计算时,需要将信号转换为复数形式。

此外,在进行傅里叶变换时,需要将信号转换为二维形式。

matlabfft算法详解

matlabfft算法详解

matlabfft算法详解
MATLAB中的FFT(快速傅里叶变换)算法是一种用于计算离散傅里叶变换的高效算法。

它是一种将离散信号从时间域转换到频率域的方法,广泛应用于信号处理、通信系统、图像处理等领域。

首先,让我们来看一下MATLAB中FFT算法的原理。

FFT算法实际上是Cooley-Tukey算法的一种变体,它利用了傅里叶变换的对称性质,将一个长度为N的离散信号的DFT(离散傅里叶变换)计算复杂度从O(N^2)降低到O(NlogN)。

这种算法通过将信号分解为奇偶部分,并利用旋转因子进行递归计算,从而实现了快速的傅里叶变换。

在MATLAB中,可以使用fft函数来计算离散信号的FFT。

该函数的基本语法是Y = fft(X),其中X是输入的离散信号,Y是计算得到的频率域表示。

用户还可以通过指定N来计算N点FFT,或者通过指定Fs来计算以Hz为单位的频率。

除了基本的FFT计算外,MATLAB还提供了一些附加的函数和工具,例如ifft函数用于计算逆FFT、fftshift函数用于频谱移位、fftfilt函数用于频域滤波等等。

这些工具使得在MATLAB中进行频
域分析和处理变得更加方便和灵活。

总的来说,MATLAB中的FFT算法是一种高效的离散傅里叶变换算法,通过利用对称性质和递归计算实现了快速的频域转换。

它在信号处理和通信系统等领域有着广泛的应用,并且在MATLAB中提供了丰富的函数和工具来支持频域分析和处理。

希望这个回答能够全面地解释了MATLAB中的FFT算法。

matlab中fft函数的用法及关键问题详解

matlab中fft函数的用法及关键问题详解

MATLAB中的FFT函数用于计算一维和多维数组的离散傅里叶变换(DFT)及其逆变换。

以下是一些FFT函数的用法和关键问题的详解:用法:1. 一维FFT:```matlabY = fft(X)```其中,X是输入的一维数组,Y是输出的频域表示。

2. 多维FFT:```matlabY = fft(X,N)```其中,X是输入的多维数组,N指定输出数组的大小。

3. 逆FFT:```matlabX = ifft(Y)```其中,Y是输入的频域表示,X是输出的时域表示。

4. 多维逆FFT:```matlabX = ifft(Y,N)```其中,Y是输入的频域表示,N指定输出数组的大小。

关键问题详解:1. 零填充:FFT函数在计算DFT时默认进行零填充。

如果输入数组的大小不是2的幂,则会自动将其扩展到最近的较大2的幂。

可以通过指定第二个参数来选择不同的填充长度。

例如,fft(X,N)将X扩展到N点进行计算。

2. 长度为N的输入数组的DFT具有N个复数输出,可以表示为N 个频率分量的幅度和相位。

在计算DFT时,需要确保输入数组的长度不超过2^16-1(约65535),否则会超出MATLAB的矩阵大小限制。

如果需要处理更大的数据,可以使用分段处理或降采样等技术。

3. FFT函数返回的是复数数组,表示每个频率分量的幅度和相位。

可以使用abs函数获取幅度,使用angle函数获取相位。

对于逆FFT,输出的是实数数组,表示时域信号的样本值。

4. FFT函数默认按照升序排列频率分量。

如果需要按照降序排列,可以使用fftshift函数将输出数组进行平移操作。

例如,Y = fftshift(fft(X))将输出数组Y按照降序排列频率分量。

5. FFT函数对于输入数据的顺序和布局方式有特定的要求。

对于多通道数据(例如,多路信号),需要按照一定的顺序和布局方式进行排列,以确保正确的计算结果。

可以使用MATLAB中的矩阵布局工具(如meshgrid)来帮助定义数据的位置坐标和采样间隔等参数。

MATLAB快速傅里叶变换(fft)函数详解

MATLAB快速傅里叶变换(fft)函数详解

MATLAB快速傅⾥叶变换(fft)函数详解定义:M ATLAB帮助⽂件原⽂The 'i' in the 'Nth root of unity' 是虚数单位调⽤:1. Y = fft(y);2. Y = fft(y,N);式中,y是序列,Y是序列的快速傅⾥叶变换。

y可以是⼀向量或矩阵,若y为向量,则Y是y的FFT,并且与y具有相同的长度。

若y为⼀矩阵,则Y是对矩阵的每⼀列向量进⾏FFT。

说明:1. 函数fft返回值的数据结构具有对称性根据采样定理,fft能分辨的最⾼频率为采样频率的⼀半(即Nyquist频率),函数fft返回值是以Nyqusit频率为轴对称的,Y的前⼀半与后⼀半是复数共轭关系。

2. 幅值作FFT分析时,幅值⼤⼩与输⼊点数有关,要得到真实的幅值⼤⼩,只要将变换后的结果乘以2除以N即可(但此时零频—直流分量—的幅值为实际值的2倍)。

对此的解释是:Y除以N得到双边谱,再乘以2得到单边谱(零频在双边谱中本没有被⼀分为⼆,⽽转化为单边谱过程中所有幅值均乘以2,所以零频被放⼤了)。

3. 基频若分析数据时长为T,则分析结果的基频就是f0=1/T,分析结果的频率序列为[0:N-1]*f04. 执⾏N点FFT在调⽤格式2中,函数执⾏N点FFT。

若y为向量且长度⼩于N,则函数将y补零⾄长度N,若向量y的长度⼤于N,则函数截断y使之长度为N。

注意:使⽤N点FFT时,若N⼤于向量y的长度,将给频谱分析结果带来变化,应该特别注意。

例⼦:将对N点FFT进⾏举例,说明当N⼤于向量y的长度时给频谱分析带来的变化。

例图上图中,左列为信号时域图形,右列为对应信号的频谱图。

可以看出当N⼤于向量y的长度时,由于fft⾃动将100s后的信号值补零,原信号实际变为左下⾓的时域图形,所以频率发⽣了变化(增加多种频率的⼩振幅振动,主峰幅值被削弱)。

结论:使⽤N点FFT时,不应使N⼤于y向量的长度,否则将导致频谱失真。

FFT在matlab中的使用方法

FFT在matlab中的使用方法

FFT在matlab中的使用方法一、FFT的物理意义FFT是离散傅立叶变换的快速算法,可以将一个信号变换到频域。

有些信号在时域上是很难看出什么特征的,但是如果变换到频域之后,就很容易看出特征了。

这就是很多信号分析采用FFT变换的原因。

另外,FFT可以将一个信号的频谱提取出来,这在频谱分析方面也是经常用的。

虽然很多人都知道FFT是什么,可以用来做什么,怎么去做,但是却不知道FFT 之后的结果是什意思、如何决定要使用多少点来做FFT。

一个模拟信号,经过ADC采样之后,就变成了数字信号。

采样定理告诉我们,采样频率要大于信号频率的两倍,这些我就不在此罗嗦了。

采样得到的数字信号,就可以做FFT变换了。

N 个采样点,经过FFT之后,就可以得到N个点的FFT结果。

为了方便进行FFT运算,通常N取2的整数次方。

二、计算序列的FFT变换求序列{2,3,3,2}的DFT变换。

>> N=4;>> n=0:N-1;>> xn=[2 3 3 2];>> xk=fft(xn)运算结果如下:xk =10.0000 + 0.0000i -1.0000 - 1.0000i 0.0000 + 0.0000i -1.0000 + 1.0000i带入公式检验:X [ k ] = ∑ n = 0 N − 1 X [ n ] W N n k X[k]=\sum_{n=0}^{N-1}X[n]W_N^{nk} X[k]=n=0∑N−1X[n]WNnkX [ 0 ] = 2 W 4 0 + 3 W 4 0 + 3 W 4 0 + 2 W 4 0 = 10X[0]=2W_4^{0}+3W_4^{0}+3W_4^{0}+2W_4^{0}=10 X[0]=2W40 +3W40+3W40+2W40=10X [ 1 ] = 2 W 4 0 + 3 W 4 1 + 3 W 4 2 + 2 W 4 3 = − 1 − i X[1]=2W_4^{0}+3W_4^{1}+3W_4^{2}+2W_4^{3}=-1-iX[1]=2W40+3W41+3W42+2W43=−1−iX [ 2 ] = 2 W 4 0 + 3 W 4 2 + 3 W 4 4 + 2 W 4 6 = 0X[2]=2W_4^{0}+3W_4^{2}+3W_4^{4}+2W_4^{6}=0 X[2]=2W40+3W42+3W44+2W46=0X [ 3 ] = 2 W 4 0 + 3 W 4 3 + 3 W 4 6 + 2 W 4 9 = − 1 + i X[3]=2W_4^{0}+3W_4^{3}+3W_4^{6}+2W_4^{9}=-1+iX[3]=2W40+3W43+3W46+2W49=−1+i公式运算结果与matlab仿真结果一致。

MATLAB中的FFT实例讲解

MATLAB中的FFT实例讲解

MATLAB仿真实验傅里叶变换与信号频谱图本实验将简要介绍如何利用FFT函数描绘指定信号的频谱图像。

一、相关函数1、FFT函数离散傅里叶(Fourier)变换函数。

【语法】Y = fft(X)Y = fft(X,n)Y = fft(X,[],dim)Y = fft(X,n,dim)相关函数:IFFT(x)逆傅里叶变换。

【例1】画出函数y(t)的图像。

t = 0:0.001:0.6;x = sin(2*pi*50*t)+sin(2*pi*120*t);y = x + 2*randn(size(t));plot(1000*t(1:50),y(1:50))title('Signal Corrupted with Zero-Mean Random Noise')xlabel('time (milliseconds)')Signal Corrupted with Zero-Mean Random Noise Frequency content of y【图像】Power spectral densityFrequency (Hz)(a)时域图f(t)(b)频域图F(ω) 图3Sin(100πt)+2Sin(280πt)的频谱图4、()(100)(280)f t Sin t Cos t ππ=g 的频谱图调制信号sin(100)t π,载波cos(280)t π。

【程序】Frequency (Hz)Frequency (Hz)图(c )Cos (280πt )频谱图 图4 Sin (100πt )Cos (280πt )的频谱图4、带有随机噪声的信号频谱若传输信号为()sin(100)sin(280)f t t t ππ=+,在传输过程中由于信道噪声的干扰,波形变得杂乱无章。

利用频域变换可以分辨出两种频率成份。

Power spectral density)。

MATLAB信号频谱分析FFT详解

MATLAB信号频谱分析FFT详解

MATLAB信号频谱分析FFT详解做OFDM通信少不了频谱分析,基带信号DA后的频谱,以及基带数字上变频后的DA信号都要频谱分析。

我觉得其实做任何工程都是这样,先规定实施方案,然后仿真成功,再实际开发,不过也可以一边开发,一边仿真,开发结果要与仿真预期结果一致。

所以分析与仿真工具MATLAB就很重要了,既可以仿真,又可以通过示波器或其他方法把实际信号采下来分析。

matlab使用FFT函数分析信号频谱一般我使用的FFT分析频谱流程如下:其中有3个注意的点:1.FFT的结果看的是频谱,所以怎么把横坐标的值从原来的FFT点数0:N-1转换为频率值呢?首先要引出频谱分辨率的概念,即分辨两个不同频率信号的最小间隔,FFT结果相邻点间的间隔。

因为N点FFT对应采样率为fs的序列,其频率分辨率为,其中Ts为采样周期,T为整个序列的时间长度。

有关频率分辨率的就不多说了。

所以我们横坐标转换为:f = (0:length(y)-1)*Fs/length(y);2.直接FFT的结果里怎么又多余的信号频率(镜像频率)图2?DFT具有对称性,因为其是周期序列DFS在一个周期内的点,时域序列是有限长实序列,DFT的结果的实部周期偶对称,虚部周期奇对称,也就是模值周期偶对称,相位周期奇对称。

其实从奈奎斯特定律也可以看出,fs>=2f,fs的采样率最多也就显示fs/2的真实频率(感性理解哈哈)。

所以程序处理方式就是周期延拓后取-N/2:N/2-1.用到函数fftshift(),结果如图3.如注释所述:%该变换还会生成尖峰的镜像副本,该副本对应于信号的负频率。

%为了更好地以可视化方式呈现周期性,可以使用 fftshift 函数对变换执行以零为中心的循环平移。

其实这和设计数字滤波器IIR与FIR也一样,采样率为fs的信号,设计的滤波器的通带阻代也限制在0-fs/2内。

3.程序中的信号幅度值都是1,500点的FFT画出来的幅度值怎么变成了250,应该是1吧?是的,应该是1。

MATLAB中FFT的使用方法

MATLAB中FFT的使用方法

MATLAB中FFT的使用方法傅里叶变换(Fourier Transform)是信号处理领域中一种重要的数学工具,它可以将时域中的信号转化为频域中的信号。

在实际应用中,MATLAB提供了快速傅里叶变换(Fast Fourier Transform,FFT)函数,方便用户进行频域分析。

FFT函数一般形式为:Y = fft(X)其中,X为输入的信号向量,Y为输出的频域信号向量。

下面我们将详细介绍FFT函数的使用方法。

1.单通道信号FFT分析首先,我们来看一个简单的例子,假设我们有一个长度为N的输入信号向量X:X = [x1, x2, ..., xn]通过调用FFT函数,可以得到该信号的频域表示:Y = fft(X)其中,Y的长度与X相同。

现在我们可以进行一些相关操作:(1)频谱幅度谱:使用abs函数获取频谱的幅度谱:Y_amp = abs(Y)(2)频谱相位谱:使用angle函数获取频谱的相位谱:Y_phase = angle(Y)(3)频谱图:使用plot函数绘制频谱图:plot(Y_amp)以上操作将得到输入信号的频谱图。

2.多通道信号FFT分析当我们有多个通道的信号时,我们可以使用FFT函数进行每个通道的频域分析。

假设我们有一个包含M个通道的信号矩阵X:X = [x1, x2, ..., xm;y1, y2, ..., ym;...zn, z2, ..., zm]其中,X的大小为M×N。

同样,我们可以调用FFT函数得到每个通道的频域表示:Y = fft(X)此时,Y也是一个大小为M×N的矩阵。

如果我们只对一些通道的频域信号感兴趣,可以通过索引访问相关通道的频域信号:Y_channel1 = Y(1, :)以上操作将得到第一个通道的频域信号。

3.FFT频域滤波使用FFT函数进行频域滤波是FFT的常见应用之一、我们可以通过将一些频率分量置0,以实现对特定频率信号的抑制。

假设我们有一个输入信号向量X,在频域中,我们想要对特定频率范围进行滤波,可以通过以下步骤实现:(1)调用FFT函数得到输入信号的频域表示:Y = fft(X)(2)获取频域信号的幅度谱:Y_amp = abs(Y)(3)根据频率范围确定需要置0的频率分量:low_freq = 100; % 最低频率high_freq = 500; % 最高频率(4)将指定频率范围内的幅度谱置0:Y_amp_filtered = Y_amp;Y_amp_filtered(low_freq:high_freq) = 0;(5)恢复滤波后的频域信号:Y_filtered = Y_amp_filtered .* exp(1j * angle(Y));(6)通过调用ifft函数,得到滤波后的时域信号:X_filtered = ifft(Y_filtered)通过以上步骤,我们可以实现对频域信号的滤波操作。

matlabfft函数用法

matlabfft函数用法

matlabfft函数用法FFT(Fast Fourier Transform)在Matlab中是一个非常常用的函数,用于对一个离散时间域信号进行频域分析。

在Matlab中,fft函数用于执行快速傅里叶变换。

下面将详细介绍Matlab中fft函数的用法。

1.FFT函数的语法:Y = fft(X)Y = fft(X,n)Y = fft(X,n,dim)其中,X表示输入的离散时间域信号,可以是一个向量或一个矩阵;n是可选参数,表示指定的FFT长度,默认为输入信号的长度;dim是可选参数,表示指定进行FFT的维度,默认为第一个非单例维。

2.FFT函数的输出:FFT函数的输出为一个复数矩阵,表示输入信号的频域表示。

输出矩阵的大小与输入信号的维度一致。

3.FFT函数的常用参数:-X:表示输入的离散时间域信号,可以是一个向量或一个矩阵。

- n:可选参数,表示指定的FFT长度,默认为输入信号的长度。

当输入信号的长度大于n时,fft函数会对输入信号进行截取;当输入信号的长度小于n时,fft函数会进行零填充。

- dim:可选参数,表示指定进行FFT的维度,默认为第一个非单例维。

-Y:输出的复数矩阵,表示输入信号的频域表示。

4.FFT函数的应用:FFT函数可用于频谱分析、滤波、信号压缩、波形合成等多个领域。

-频谱分析:通过FFT函数,可以将时域的信号转换为频域的信号,进而对信号的频谱进行分析。

可以通过查看频谱图,了解信号的频率成分和能量分布情况,从而判断信号的特性。

-滤波:在频域进行滤波是一种常用的滤波方法。

将信号转换到频域后,可以通过挑选特定的频率成分,来实现滤波操作。

例如,可以通过将除了感兴趣频率范围内的成分都置零,实现低通滤波或高通滤波。

-压缩信号:FFT可以用于对信号进行压缩。

通过去除信号中能量较低的频率成分,可以实现信号的压缩,减小信号所需存储的空间。

-波形合成:FFT函数可以将不同频率的信号成分合成一个复合波形。

matlab中fft函数用法

matlab中fft函数用法

matlab中fft函数用法一、概述FFT(快速傅里叶变换)是一种高效的算法,用于计算离散时间信号的傅里叶变换。

在MATLAB中,可以使用fft函数进行FFT计算。

本文将详细介绍MATLAB中fft函数的用法。

二、基本语法MATLAB中fft函数的基本语法如下:Y = fft(X)其中X为输入信号向量,Y为输出信号向量。

如果输入信号X是一个长度为N的向量,则输出信号Y也是一个长度为N的向量。

三、实例解析下面通过一个实例来演示MATLAB中fft函数的用法。

1.生成输入信号首先,我们需要生成一个长度为N=128的复数序列作为输入信号。

可以使用randn函数生成随机数,并将其转换成复数形式。

代码如下:N = 128;x = randn(1,N) + 1i*randn(1,N);2.计算FFT接下来,我们可以调用fft函数对输入信号进行FFT计算,并将结果保存在变量y中。

代码如下:y = fft(x);3.绘制频域图像最后,我们可以使用abs函数计算y的模值,并绘制出频域图像。

代码如下:f = (0:N-1)/N; % 计算频率plot(f,abs(y));运行以上代码,即可得到输入信号的频域图像。

四、参数设置除了默认的基本语法外,MATLAB中fft函数还支持一些参数设置,以满足不同的需求。

下面将介绍其中几个常用的参数。

1.指定FFT长度默认情况下,MATLAB中fft函数使用输入信号向量的长度作为FFT 长度。

如果需要指定不同的FFT长度,可以在调用fft函数时传入一个额外的参数n,表示所需的FFT长度。

代码如下:N = 128;x = randn(1,N) + 1i*randn(1,N);y = fft(x,256);2.指定输出信号格式默认情况下,MATLAB中fft函数返回一个复数向量,表示输入信号在频域中的幅度和相位信息。

如果只需要幅度信息或相位信息,可以通过设置输出格式来实现。

具体来说,可以使用abs函数计算幅度信息,angle函数计算相位信息。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

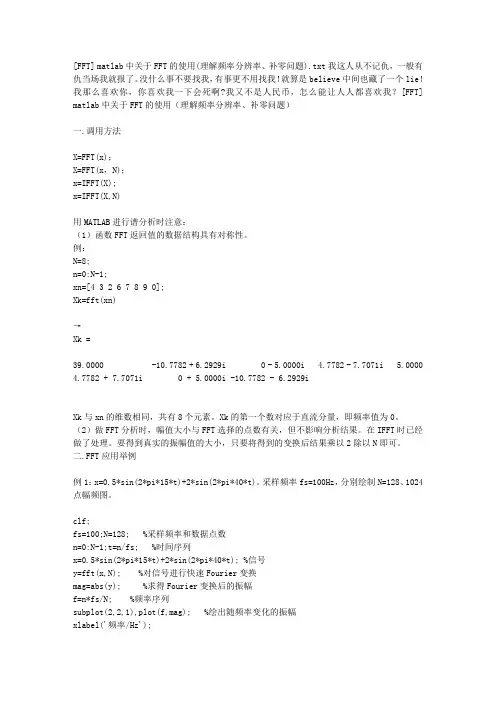

MATLAB中FFT使用详解
一.调用方法
X=FFT(x);
X=FFT(x,N);
x=IFFT(X);
x=IFFT(X,N)
用MA TLAB进行谱分析时注意:
(1)函数FFT返回值的数据结构具有对称性。

例:
N=8;
n=0:N-1;
xn=[4 3 2 6 7 8 9 0];
Xk=fft(xn)

Xk =
39.0000-10.7782 + 6.2929i0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i0 + 5.0000i -10.7782 - 6.2929i
Xk与xn的维数相同,共有8个元素。

Xk的第一个数对应于直流分量,即频率值为0。

(2)做FFT分析时,幅值大小与FFT选择的点数有关,但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小,只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例
例1:x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz,分别绘制N=128、1024点幅频图。

clf;
fs=100;N=128;%采样频率和数据点数
n=0:N-1;t=n/fs;%时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号
y=fft(x,N);%对信号进行快速Fourier变换
mag=abs(y);%求得Fourier变换后的振幅
f=n*fs/N;%频率序列
subplot(2,2,1),plot(f,mag);%绘出随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=128');grid on;
subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=128');grid on;
%对信号采样数据为1024点的处理
fs=100;N=1024;n=0:N-1;t=n/fs;
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号
y=fft(x,N);%对信号进行快速Fourier变换
mag=abs(y);%求取Fourier变换的振幅
f=n*fs/N;
subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=1024');grid on;
subplot(2,2,4)
plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=1024');grid on;
运行结果:
fs=100Hz,Nyquist频率为fs/2=50Hz。

整个频谱图是以Nyquist频率为对称轴的。

并且可以明显识别出信号中含有两种频率成分:15Hz和40Hz。

由此可以知道FFT变换数据的对称性。

因此用FFT对信号做谱分析,只需考察0~Nyquist频率范围内的福频特性。

若没有给出采样频率和采样间隔,则分析通常对归一化频率0~1进行。

另外,振幅的大小与所用采样点数有关,采用128点和1024点的相同频率的振幅是有不同的表现值,但在同一幅图中,40Hz
与15Hz振动幅值之比均为4:1,与真实振幅0.5:2是一致的。

为了与真实振幅对应,需要将变换后结果乘以2除以N。

例2:x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t),fs=100Hz,绘制:
(1)数据个数N=32,FFT所用的采样点数NFFT=32;
(2)N=32,NFFT=128;
(3)N=136,NFFT=128;
(4)N=136,NFFT=512。

clf;fs=100; %采样频率
Ndata=32; %数据长度
N=32; %FFT的数据长度
n=0:Ndata-1;t=n/fs;%数据对应的时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);%时间域信号
y=fft(x,N);%信号的Fourier变换
mag=abs(y);%求取振幅
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,1),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');
title('Ndata=32 Nfft=32');grid on;
Ndata=32;%数据个数
N=128;%FFT采用的数据长度
n=0:Ndata-1;t=n/fs;%时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');
title('Ndata=32 Nfft=128');grid on;
Ndata=136;%数据个数
N=128;%FFT采用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N;%真实频率
subplot(2,2,3),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');
title('Ndata=136 Nfft=128');grid on;
Ndata=136;%数据个数
N=512;%FFT所用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N;%真实频率
subplot(2,2,4),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');
title('Ndata=136 Nfft=512');grid on;
结论:
(1)当数据个数和FFT采用的数据个数均为32时,频率分辨率较低,但没有由于添零而导致的其他频率成分。

(2)由于在时间域内信号加零,致使振幅谱中出现很多其他成分,这是加零造成的。

其振幅由于加了多个零而明显减小。

(3)FFT程序将数据截断,这时分辨率较高。

(4)也是在数据的末尾补零,但由于含有信号的数据个数足够多,FFT振幅谱也基本不受影响。

对信号进行频谱分析时,数据样本应有足够的长度,一般FFT程序中所用数据点数与原含有信号数据点数相同,这样的频谱图具有较高的质量,可减小因补零或截断而产生的影响。

例3:x=cos(2*pi*0.24*n)+cos(2*pi*0.26*n)
(1)数据点过少,几乎无法看出有关信号频谱的详细信息;
(2)中间的图是将x(n)补90个零,幅度频谱的数据相当密,称为高密度频谱图。

但从图中很难看出信号的频谱成分。

(3)信号的有效数据很长,可以清楚地看出信号的频率成分,一个是0.24Hz,一个是0.26Hz,称为高分辨率频谱。

可见,采样数据过少,运用FFT变换不能分辨出其中的频率成分。

添加零后可增加频谱中的数据个数,谱的密度增高了,但仍不能分辨其中的频率成分,即谱的分辨率没有提高。

只有数据点数足够多时才能分辨其中的频率成分。
